如何制作自己的 3D 打印透光浮雕

透光浮雕是一种三维图像，可根据光照的强度和质量发生变化。浅色区域非常薄，能让更多光线通过，而较厚的部件则显得较暗。

透光浮雕的历史可以追溯到 19 世纪，当时的传统做法是用蜡雕刻，再用石膏制模，最后经瓷土烧铸而成。同期摄影术的发明虽为瞬间留影提供了更便捷的方式，但如今 3D 打印技术却能让我们完美融合两种艺术形式的精髓。

由于需要呈现精细复杂的纤薄结构，透光浮雕最适合采用高清晰度的立体光固化 (SLA) 3D 打印机进行制作。相比之下，塑料挤压的熔融沉积成型 (FDM) 打印机会产生较厚的层纹和难看的堆积，导致图像的外观效果大打折扣。

本教程将通过三个简易步骤，指导您使用 Formlabs SLA 3D 打印机完成 3D 打印透光浮雕的创作。

您需要准备：

• Formlabs SLA 3D 打印机
• Formlabs White Resin
• Form Wash 或 Finish Kit
• Form Cure 或其他替代的后固化室

设计透光浮雕

首先，挑选一张照片。透光浮雕的成像效果依赖于图像各部分的明暗对比度。得益于 SLA 3D 打印的高清晰度，任何对比度适中的图片都能呈现出清晰且细节精美的图像。如果图片对比度较低，可尝试将其转换为黑白效果、调高对比度或使用照片编辑工具去除背景。

方案 A：使用免费的透光浮雕生成器

如需进行 3D 打印，可将二维图像转换为三维透光浮雕模型。有多种在线透光浮雕生成器工具可供选择，其中最简单的是一些免费在线透光浮雕生成器，如 ItsLitho 或类似的图像到透光浮雕转换器。

方案 B：使用先进工具全面控制

Adobe Photoshop（可在此下载免费试用版）或 Blender 等高级工具可进行精细调整。以 Photoshop 为例的操作步骤如下：

1. 从 Adobe 官网安装 Photoshop 的“Make Lithophane（制作透光浮雕）”操作插件。解压文件，得到“Make Lithophane.atn”。
2. 要安装该动作，请打开 Photoshop，并通过 Window（窗口）> Actions（操作）打开 Actions（操作）窗口。

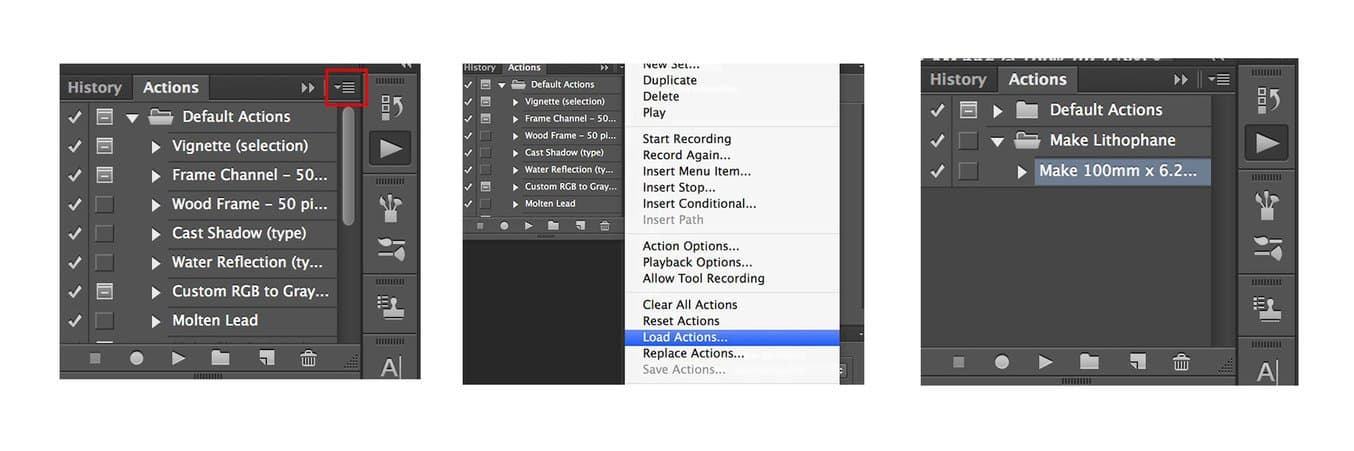

3. 单击窗口右上角打开操作菜单，如下图红色标注处：

4. 单击 Load Actions（加载操作）并导航到文件“Make Lithophane.atn”。
5. 现在，您应该可以在操作列表中看到“Make Lithophane（制作透光浮雕）”。
6. 打开要制作成透光浮雕的图片。
7. 运行“Make Lithophane（制作透光浮雕）”操作。Photoshop 会自动执行一系列步骤，将图像转换为灰度图像、反转颜色并生成 3D 深度图，同时创建浮雕边框与平整背板。

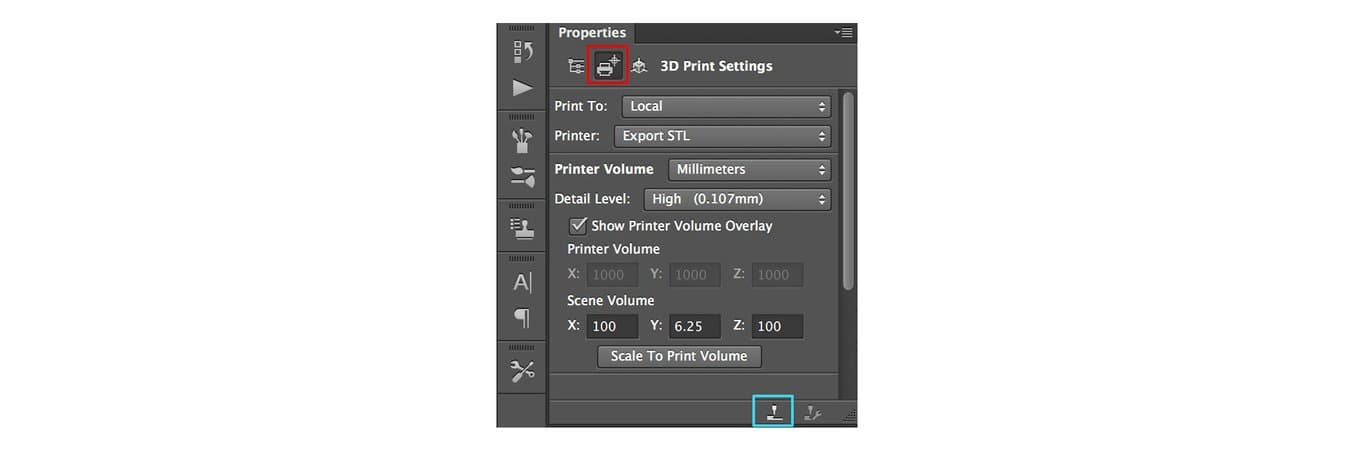

8. 要以 STL 文件形式导出到 Form 3 打印机，请在 Properties（属性）窗口中单击红框位置打开打印设置。（也可以通过 3D > 3D Print Settings（3D 打印设置）访问）。单击蓝框所示的 3D 打印按钮进行导出。

• 将“Print To:（打印到：）”设置为 Local（本地）。
• 设置“Printer（打印机）”值为 Export STL（导出 STL）。
• 将“Printer Volume（打印机体积）”设置为 Millimeters（毫米）。
• 将“Detail Level（细节级别）”设置为 High（高）。
• 将“Scene Volume（场景体积）”设置为所需尺寸，只要 X 低于 125，Z 低于 175 即可。


在 Form 3+ 上以丰富细节 3D 打印透光浮雕

下一步，在 Form 3+ 上 3D 打印石材透光浮雕。要想获得最快的效果，可将模型平面直接置于构建平台打印，无需添加支撑。

另外，也可以选择垂直打印大型透光浮雕，最大尺寸可达 185mm x 145mm。这种方式还能简化从构建平台取下部件的过程，并且一次 3D 打印最多可放入 19 个透光浮雕，显著提升生产效率。

1. 在 Formlabs 的切片软件 PreForm 中打开 STL 文件。PreForm 会自动检测模型的完整性问题并进行修复。
2. 使用 Select Base（选择基底）功能直接在构建平台上定向已选文件。
3. 使用 White Resin 以 50 微米的层高打印可获得最佳效果。如果时间紧张，100 微米也能呈现出色的效果。

使用 Form Wash 和 Form Cure 实现后处理自动化

后处理 3D 打印部件对于获得完美的表面效果至关重要，而由于透光浮雕部件精细且纤薄，需要格外小心。

为了获得最佳效果，建议使用 Formlabs Form Wash 和 Form Cure 自动化后处理解决方案，简化小批量定制产品的生产流程。

1. 将构建平台从 Form 3+ 中拉出，直接放入 Form Wash，无需先将透光浮雕从平台上取下。Form Wash 会通过搅动异丙醇 (IPA)，清洁最难以触及的区域。
2. 部件完全干燥后，轻轻将 3D 打印部件从构建平台上取下，放入 Form Cure 中。由于透光浮雕较薄，固化所需的时间较短，可在设备上选择以 40 °C 固化 5 分钟。

至此，您的 3D 打印透光浮雕已制作完成。得益于桌面级 SLA 3D 打印机的高精度与丰富细节，制作出的透光浮雕效果非常精美。

您可将其悬挂于窗台感受透光之美，或添加 LED 背光制作成透光浮雕夜灯，在夜晚欣赏。尽享制作透光浮雕的乐趣！

特别鸣谢 Formlabs 意大利合作伙伴 Manufat 为本流程提供的专业技术支持。
