Form 4 打印速度很快，但您的工作流程速度可以更上一层楼：Form Cure（第二代）面市，提供极快的固化速度和几乎瞬间的加热效果。与 Form Cure（第一代）相比，固化时间可节省 2－8.6 倍，固化范围更大，适合在 Form 4 上打印的任何部件。
“新固化装置改变了我们的工作流程，整个团队都非常满意－它确实缩短了固化时间。”
Yash Khambayat，Cirkul 机械工程师
除了 Form Cure（第二代）之外，还发布了 Tough 1500 Resin 升级版。Tough 1500 Resin V2 的断裂韧性和薄壁冲击性能均有所增强，因此其性能现在可与挤压聚丙烯性能相媲美。Dashboard 和 PreForm 软件的其他更新可提高工作流程的速度和效率，请在此处查看这些更新。
Form Cure（第二代）快速固化
“我们每天需要固化 600 个部件。如果使用旧固化工艺，我们需要更多的固化次数来全部固化这些部件，这意味着我们需要更多的时间、支付更多的工时费，所以 Form Cure（第二代）工艺对我们来说更友好－更便宜、更高效。”
Matthias Krabel，MAKRA PRO 总经理

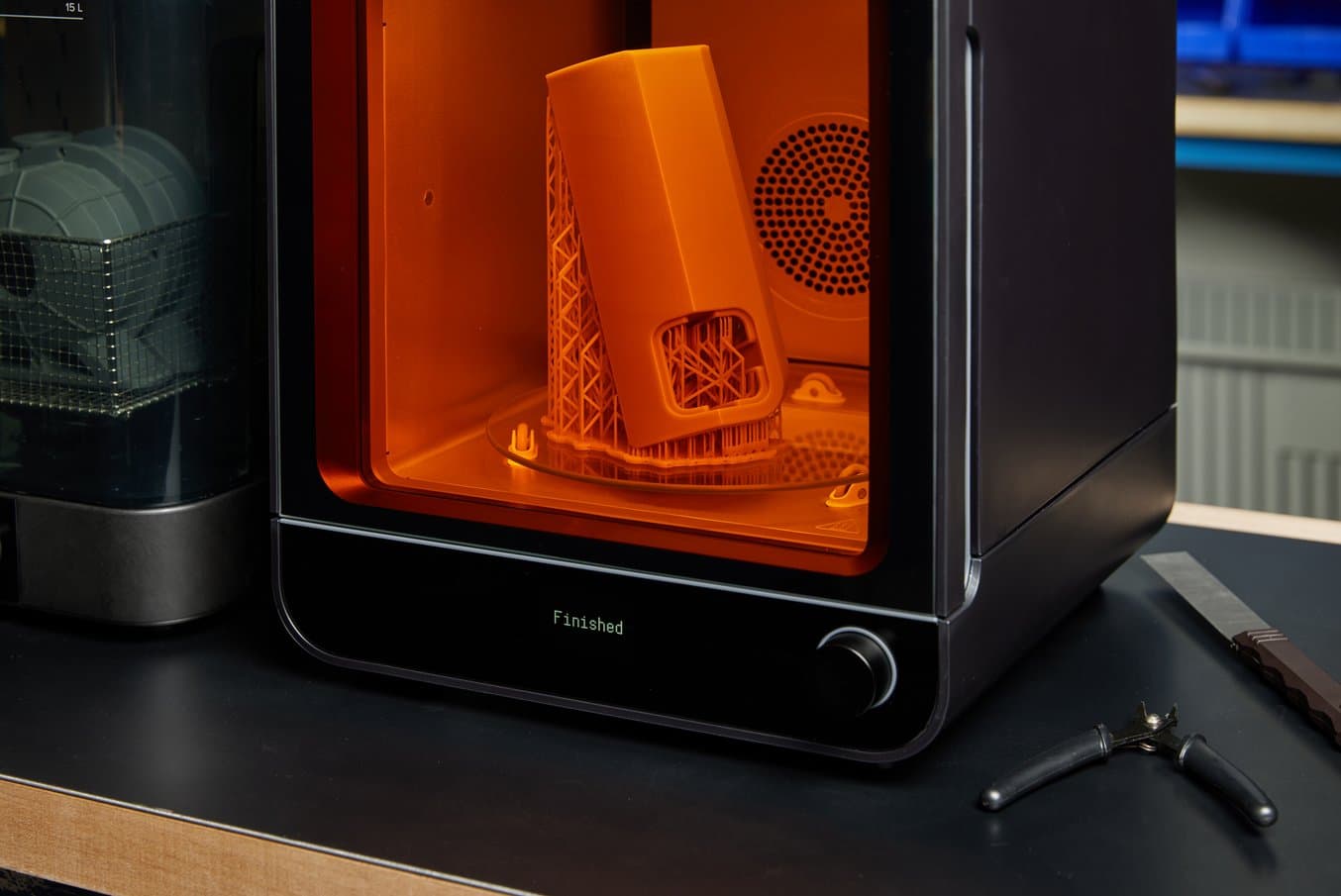

Form Cure（第二代）在不主动固化时呈现橙色。

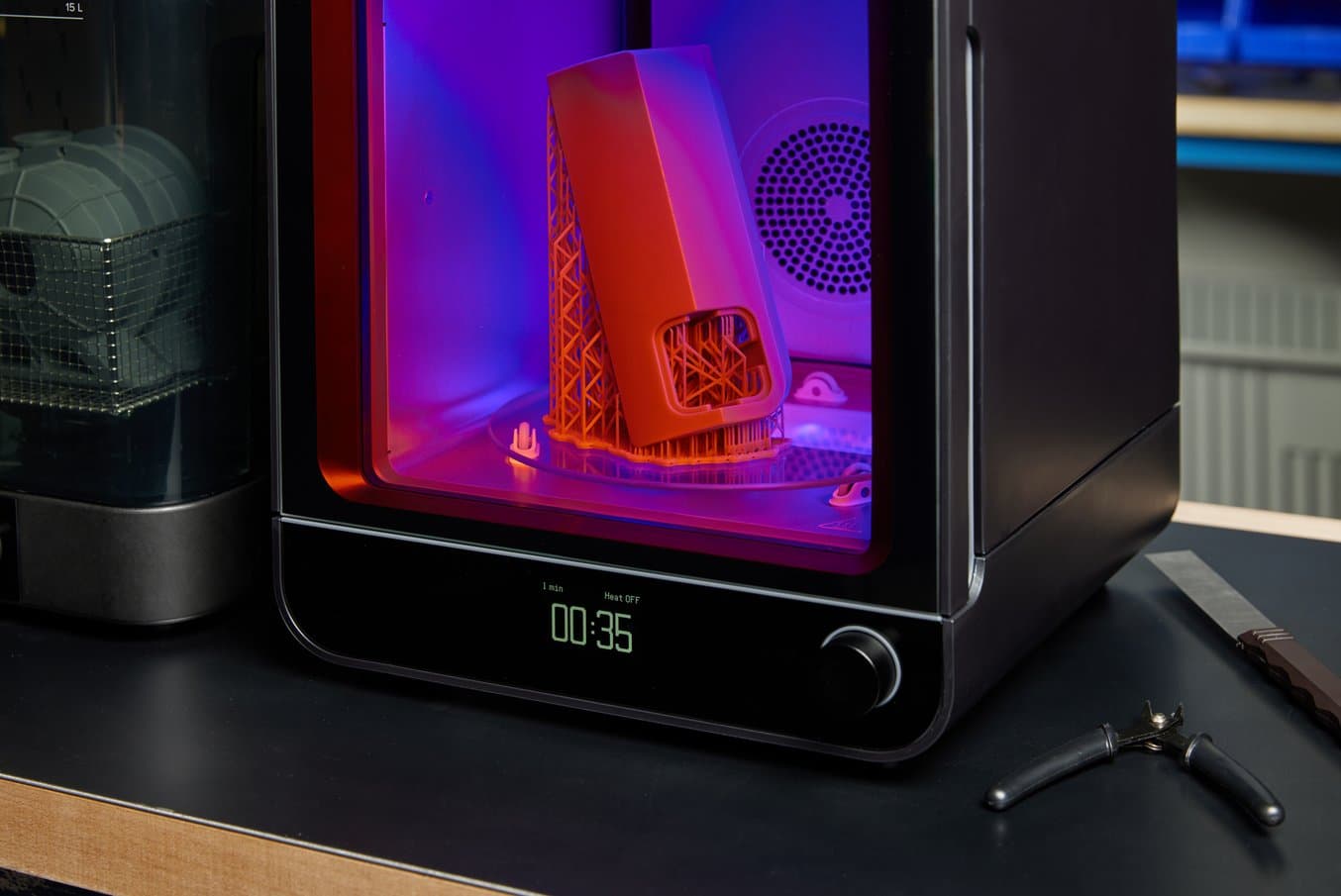

使用 Form Cure（第二代）时，窗口会显示为紫色，便于一目了然地掌握固化状态。
Form Cure（第二代）可提供极快的固化速度，通用树脂只需 60 秒，工程树脂只需不到 15 分钟－与使用 Form Cure（第一代）固化相比，可节省 2 倍至 8.6 倍的时间。此外，Form Cure（第二代）只需 60 秒*即可加热至 60°C，从而节约了宝贵的工作流程时间。
* 基于 230V 版本。120V 版本可在 80 秒内加热到 60°C。
| Form Cure（第一代） | Form Cure（第二代） | 时间缩短 | |
|---|---|---|---|
| Grey Resin | 5min | 1min | 5x |
| BioMed Amber Resin | 30 分钟 | 5min | 6x |
| Tough 2000 Resin | 60min | 7min | 8.6x |
| High Temp Resin | 120min | 15min | 8x |
Form Cure（第二代）通过预编程和经验证的固化设置，为 Formlabs 树脂提供一致的结果。只需选择树脂并开始周期即可。对于固化使用 Open Material Mode (OMM) 打印的第三方材料，可以针对经常打印的树脂保存自定义配置文件，或通过调整设置时间。
新型 Form Cure（第二代）设计采用 48 个 LED 灯队列和对流加热系统，确保紫外线和热量均匀照射，可提供 14.5mW/cm² 的光照强度和 100°C 的最高温度。较大的尺寸设计适合固化任何 Form 4 的打印部件，而侧边铰链式检修盖板可在紧凑的占地面积内便于检修。内部 235mm 转盘为玻璃材质，便于清洁。
| Form Cure（第一代） | Form Cure（第二代） | |
|---|---|---|
| 最大部件高度 | 185mm | 245 mm |
| 转盘直径 | 193mm | 235mm |
| 固化室最高温度 | 80°C | 100°C |
“将新型固化技术与 Form 4 搭配使用，我们可以用更少的设备完成更多任务。现在工作速度改变了我们处理项目的方式。”
Robert Mackowiak，孩之宝公司快速原型制造助理工程师

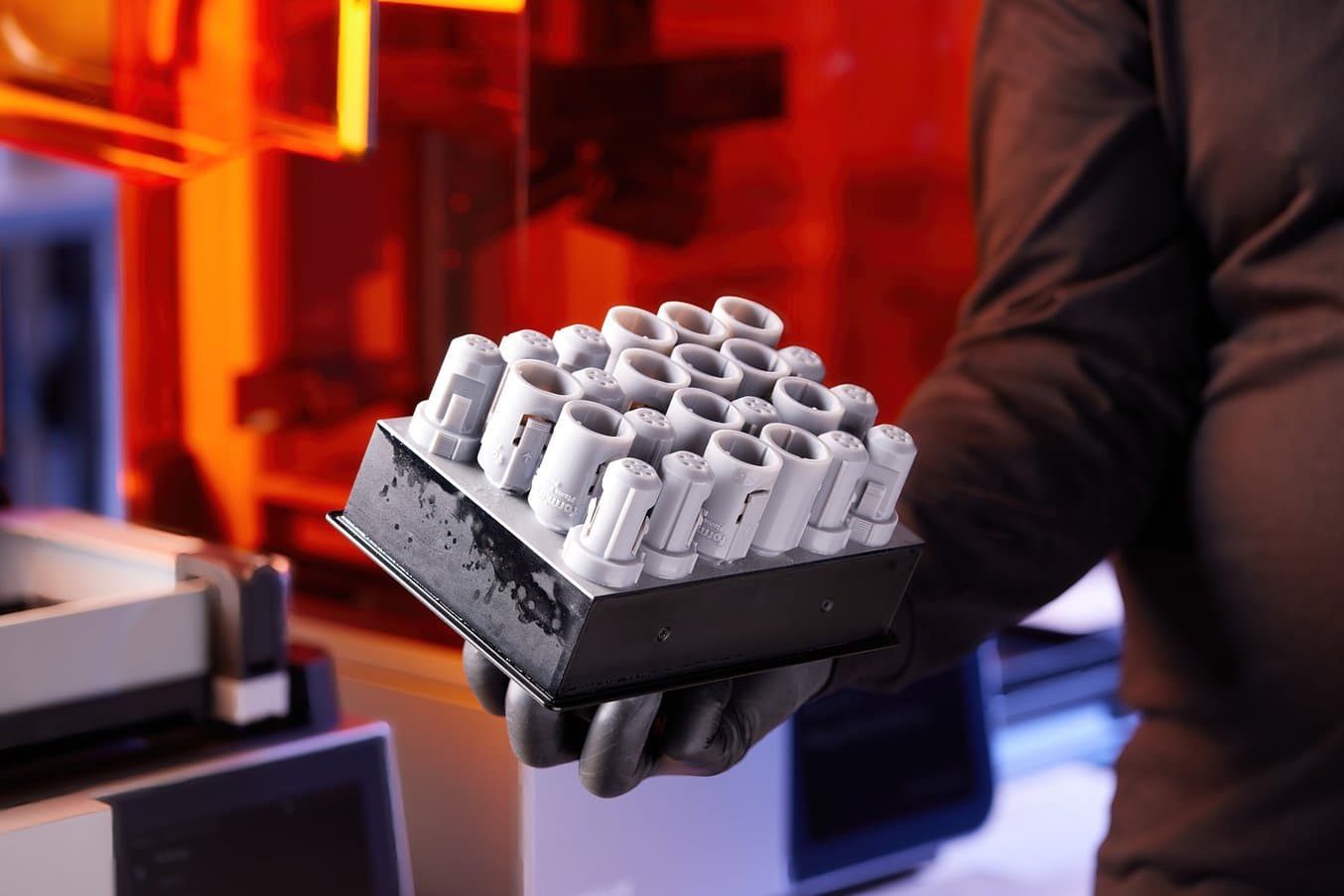

使用 Form 4 打印 Flame Retardant Resin 并搭配 Form Cure（第二代）与使用 Form 3+ 搭配 Form Cure（第一代）相比，生产这些电连接器所需的时间几乎是后者的六分之一。与使用 Form 4 搭配 Form Cure（第一代）相比，升级到 Form Cure（第二代）后，所需时间缩短了近 50%。
100μm 层高下制造电连接器的时间
| 打印时间 | 清洗时间 | 后固化时间 | 总计 | |
|---|---|---|---|---|
| Form 4 搭配 Form Cure（第二代） | 1 小时 28 分钟 | 10 分钟 | 15min | 1 小时 53 分钟 |
| Form 4 搭配 Form Cure（第一代） | 1 小时 28 分钟 | 10 分钟 | 2 小时 | 3 小时 38 分钟 |
| Form 3+ 搭配 Form Cure（第二代） | 9 小时 43 分钟 | 10 分钟 | 15min | 10 小时 8 分钟 |
| Form 3+ 搭配 Form Cure（第一代） | 9 小时 43 分钟 | 10 分钟 | 2 小时 | 11 小时 53 分钟 |
还可为 Tough 和 Durable 树脂家族提供其他设置。这些树脂在后固化时更容易翘曲，特别是某些几何形状。Tough 1500 Resin V1.1 和 Tough 2000 Resin 的可选“低翘曲”设置无需加热即可固化，从而降低了翘曲几率。不过，不加热固化会降低可实现的机械性能。如需比较每种固化设置的机械性能，请参考各个材料的技术数据表 (TDS)。
Form Cure（第二代）与 Form 4/B、Form 3/B/+ 和 Form 2 兼容，并在我们的生态圈中取代 Form Cure 和 Fast Cure。
如今更加坚固：Tough 1500 Resin V2 可媲美聚丙烯
Tough 1500 Resin V2 的断裂韧性和薄壁冲击性能均有所增强，因此其性能现在可与挤压聚丙烯性能相媲美。
机械性能很重要：无论您是制造原型还是打印终端部件，它们都必须满足您的严格标准。通过 Tough 1500 Resin V2，我们的材料工程师增强了断裂韧性和薄壁冲击性能，因此 Tough 1500 Resin V2 现在可以与聚丙烯的机械性能相媲美。
“这款材料让我想起了聚丙烯；触觉更像是真正的塑料。我把它弯曲了大约 30 度后，还能恢复平整。而且打印准确率非常高，比之前的版本要好得多。”
John Nolte，Nolte 研究与设计公司所有人
Tough 1500 Resin 是一种弹性材料，用于制造可快速弯曲和回弹的坚硬且柔韧部件、需要反复弯曲和快速恢复形状的原型 、需要反复变形的夹具和固定装置以及消费品。
新材料的断裂功提高 10 倍，因此部件可以承受钻孔、攻丝或开裂，Gardner 冲击强度高出 3 倍，因此薄壁不易破碎。此外，极高的断裂伸长率和 Ross 挠曲疲劳意味着您可以制造出具有延展性和复原性的长寿命可塑性部件，如卡扣和活铰链。
| 材料特性 | 描述 | Tough 1500 Resin V2 | Tough 1500 Resin V1.1 | 乐泰 IND405 树脂 | 聚丙烯（挤出级） |
|---|---|---|---|---|---|
| 拉伸模量 | 刚度 | 1460MPa | 1560MPa | 1292MPa | 1600MPa |
| 极限拉伸强度 | 强度 | 34MPa | 33.6MPa | 38.3MPa | 29.2MPa |
| 断裂伸长率 | 延展性 | 155% | 63% | 119% | 125% |
| IZOD 冲击性能 | 厚部件冲击韧性 | 42J/m | 62J/m | 42J/m | 36J/m |
| 断裂功 (Wf) | 较低应变速率下裂纹扩展的韧性 | 1011J/m | 102J/m | 407J/m | ~2000J/m |
| Gardner 1/32" | 薄板冲击韧性 | 5.9J | 2.5J | 3.4J | 2.7J |
| 0.45MPa 下的热变形温度 | 耐热性 | 66°C | 49°C | 53°C | 85－100°C |
| 1.8MPa 下的热变形温度 | 耐热性 | 53°C | 42°C | 44°C | 不适用 |
Tough 1500 Resin V2 已经过大量测试。其结果包括所有高可塑性立体光固化材料 (SLA) 中最高的温度和抗紫外线性能。如需了解所有必要信息，以便满怀信心地开展要求严苛的应用，请浏览 Tough 1500 Resin V2 技术数据表 (TDS) 中的完整结果，或免费索取样品部件，亲自对材料进行评估。
提高速度、产量和部件性能
从打印设置到后固化、从硬件到材料，我们致力于不断优化工作流程的效率、易用性并节约时间，便于您专注于最擅长的领域。
Form Cure（第二代）可节省宝贵的时间，并通过更大的容量提高产量，而 Formlabs 材料库的添加和更新则使您能更轻松地制造高性能原型和终端部件。
使用 Form Cure（第二代）加快固化速度，使用 Tough 1500 Resin V2 开始打印坚硬但柔韧的部件；或者联系销售，讨论您独特的业务目标。
