Form 3L 配有两个激光器，它们必须互相对准，才能生产出具有良好表面质量的高精度打印件，特别是两个激光器的交汇线上。打印机会定期自检，以纠正大多数未对准情况，但对于某些特定类型的激光器未对准情况，需进行额外校准。
使用本指南打印激光对准打印件 (LAP)、用其进行参考并校准您的 Form 3L。
Required Supplies:
预计所需时间：1.5－2 小时
注意：
清理时佩戴手套。处理树脂后，应使用肥皂和水清洗皮肤。请勿使用 IPA 清洗皮肤上的树脂。
准备工作区
概览：准备好打印机和无尘的工作区，以便打印激光对准打印件。
第 1 步：移除先前的打印件
如果打印机最近完成了其他打印，请移除构建平台和打印部件，并根据需要清洁打印机。
第 2 步：插入耗材
插入树脂槽、树脂盒和洁净的构建平台。放下凸轮手柄，将构建平台锁闭到位。关闭打印机机罩并按开树脂盒通气帽。
打印激光对准打印件
概览：在使用激光对准校准件校准打印机之前，请先打印并清洗该校准件。
第 1 步：打印 LAP

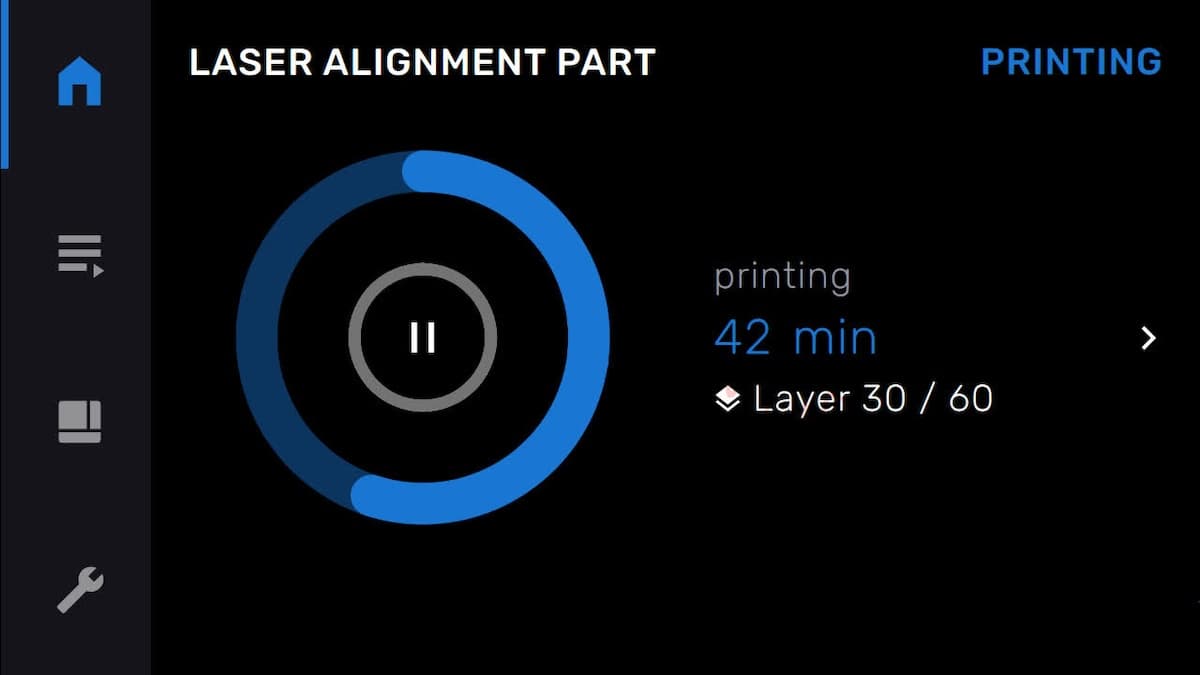

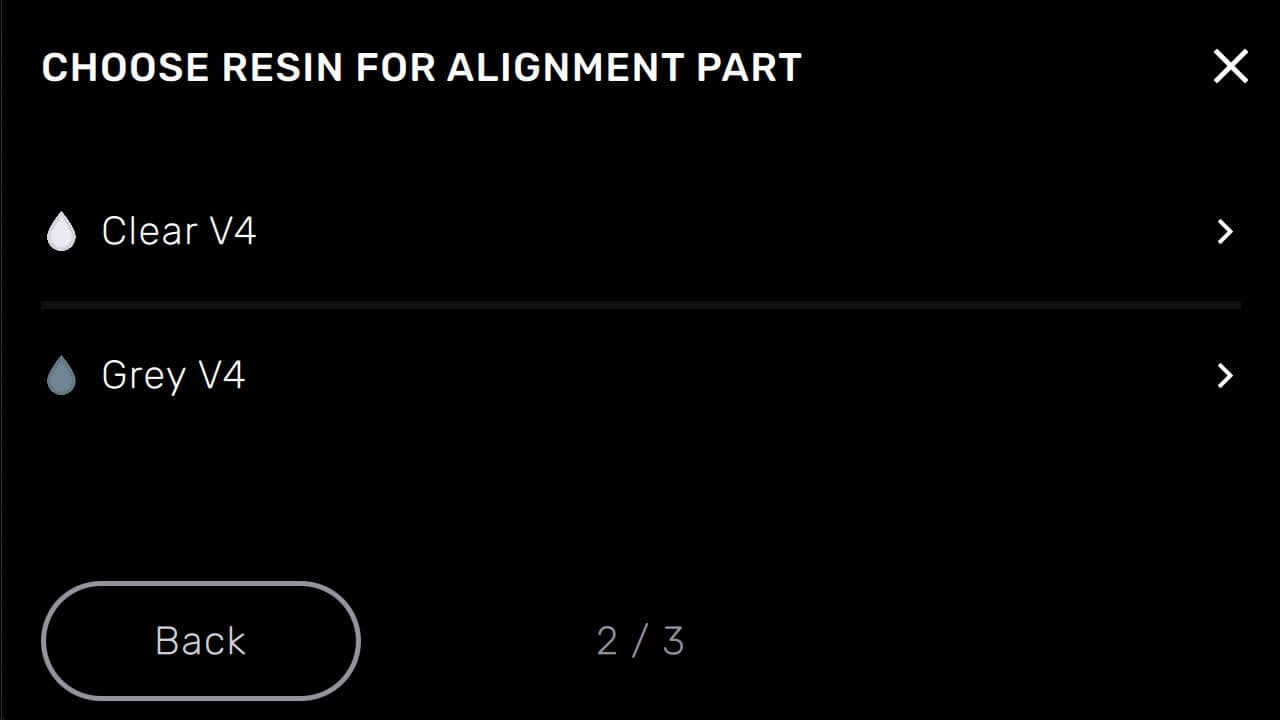

在打印机通电并开机的情况下，点击扳手图标进入 Settings（设置）菜单，然后点击 Maintenance（维护）> Calibration（校准）> Calibrate Laser Alignment（校准激光对准）> Print Test Part（打印测试部件）。选择树脂类型并开始打印任务。打印过程大约需要一个小时。
第 2 步：清洗 LAP
在所选溶剂中清洗 LAP，并在其仍连接到构建平台时使其干燥。
检查激光对准打印件
概览：清洗激光对准打印后，检查打印部件上的浮雕条。
第 1 步：检查 X 轴杆

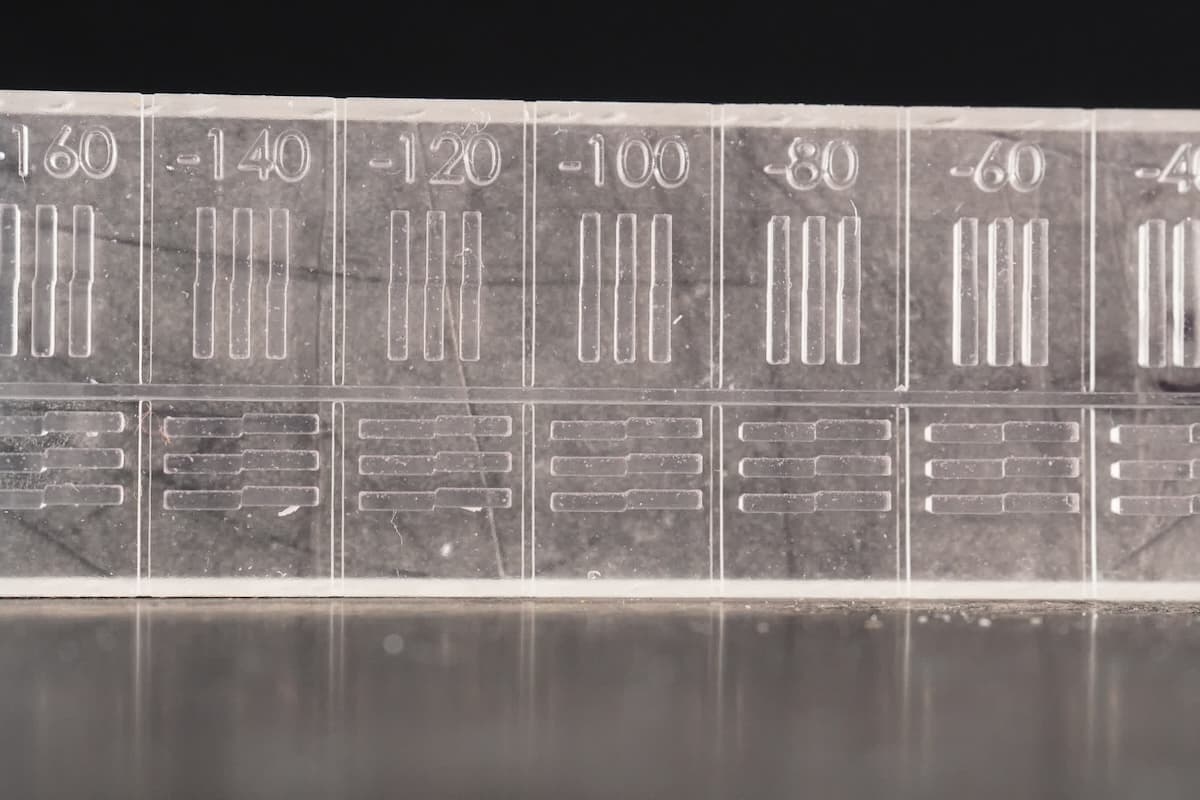

在打印机左侧的激光器臂上找到 X 轴杆。X 轴条纹的方向与 LAP 的长轴垂直，紧挨着数字标记。X 轴杆组的左端有一个凸起的 X。

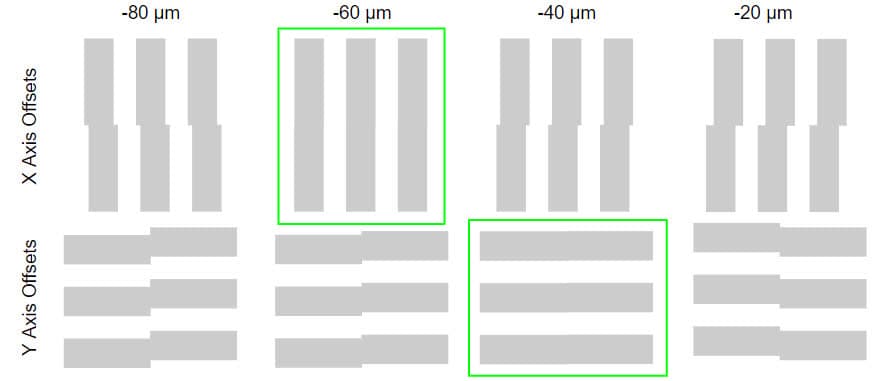

使用放大镜或其他放大装置，选择最能使两半条纹对准的偏移值。如果两组相邻的条纹看起来大致相等，则应认为使用此中点偏移值能够达到正确对准。在下面的例子中，采用 -60 μm 的偏移值时对准效果最佳。
记录下条纹对准效果最佳的偏移值。
第 2 步：检查 Y 轴杆
在 LAP 上找到 Y 轴杆。Y 轴条纹的方向与 LAP 的长轴平行。Y 轴杆组的左端有一个浮雕 Y。

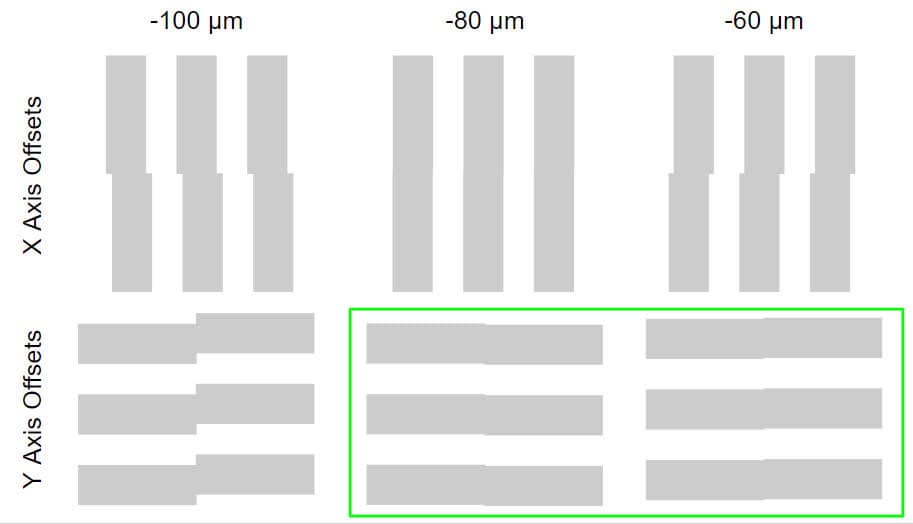

使用放大镜或其他放大装置，选择最能使两半条纹对准的偏移值。如果两组相邻的条纹看起来大致相等，则应认为使用此中点偏移值能够达到正确对准。在下面的例子中，采用 -80 μm 和 -60 μm 的偏移值时对准效果同为最佳。那么正确的偏移值就是 -70 μm。
记录下条纹对准效果最佳的偏移值。
校准打印机
概览：使用水平调整板确定正确的偏移后，在打印机的触摸屏上输入偏移。

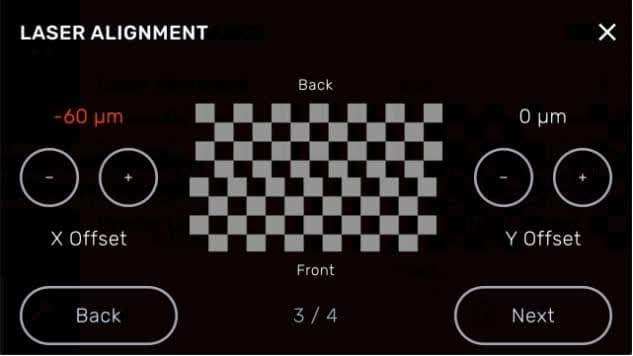

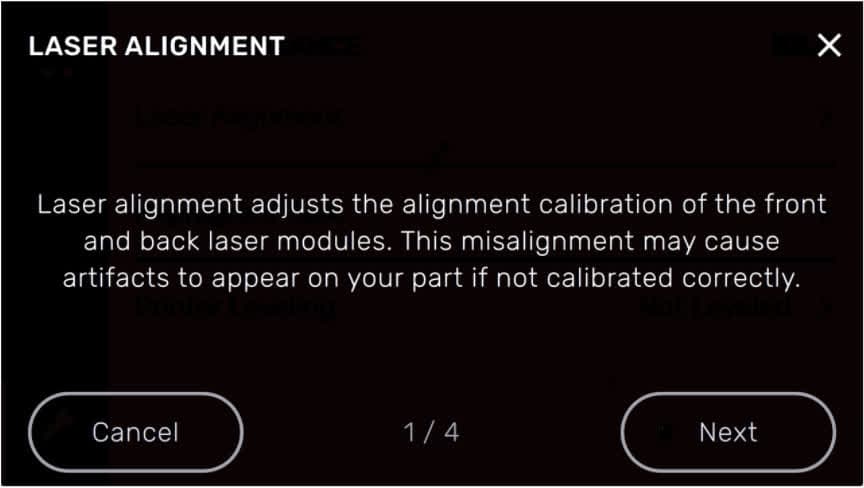

在打印机通电并开机的情况下，点击扳手图标进入 Settings（设置）菜单，然后点击 Maintenance（维护）> Calibration（校准）> Calibrate Laser Alignment（校准激光对准）> Enter Calibration Values（输入校准值）。阅读屏幕上的说明。点击 Next（下一步），直到出现带有更改 X Offset（X 轴偏移） 和 Y Offset（Y 轴偏移）选项的界面。
点击 + 和 - 按钮可以 10μm 的增量改变偏移，最大可达 ±300μm。

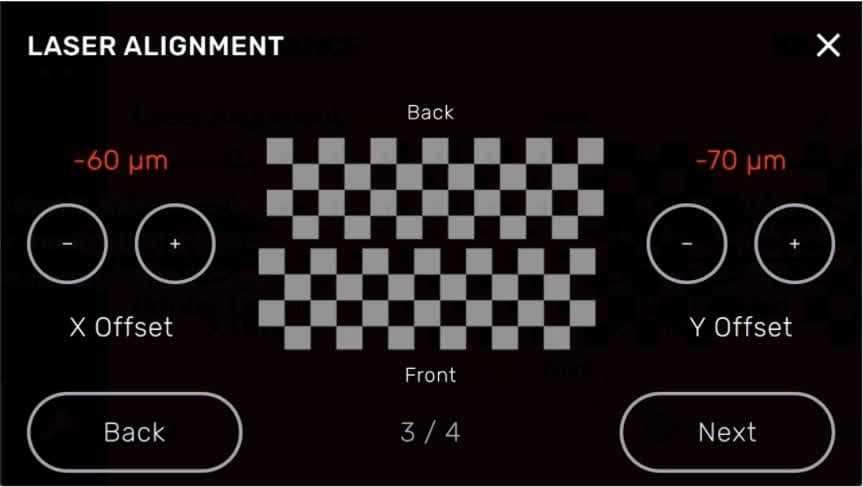

点击 + 和 - 按钮可以 10μm 的增量改变偏移，最大可达 ±300μm。
注：
对校准值的任何更改都不会应用于 LAP。即使已调整激光对准，LAP 也能按原样打印。
第 4 步：完成校准
当两个偏移值均正确时，点击 Next（下一步），将其保存到打印机中。点击 Done（完成），完成校准程序并返回 Maintenance（维护） 界面。
完成修复
概览：校准打印机后，进行测试打印并进行最终检查。
第 1 步：打印测试件
运行您选择的短测试打印。请注意，激光对准的任何更改均不适用于 LAP。清理打印件，并评估其相对于校准前打印件的精度和表面质量。如有其他问题，请联系 Formlabs Support 或您的 授权经销商。
