成功的 3D 打印始于设计精良的模型。请遵循我们的最佳实践来优化设计和减少失败。
注:
本指南基于在 Fuse 1 上使用 Formlabs Nylon 12 Powder 材料进行打印而开发,与使用其他 Formlabs 材料或采用不同设置的情况略有差别。
最小无支撑壁厚
垂直壁面:0.6mm/600 微米
水平壁面:0.3mm/300 微米
无支撑壁面与其他壁面的连接区域不足两面。厚度未超过 0.6mm 的无支撑垂直壁面或厚度未超过 0.3mm 的无支撑水平壁面在打印过程中可能会翘曲或从模型上脱落。如果壁面较薄,则强度会降低。

最小受支撑壁厚
垂直壁面:0.6mm/600 微米
水平壁面:0.3mm/300 微米
受支撑壁面有两面或多面连接到其他壁面上。厚度未超过 0.6mm 的有支撑垂直壁面或厚度未超过 0.3mm 的有支撑水平壁面在打印过程中可能会翘曲或从模型上脱落。如果壁面较薄,则强度会降低。

销针/丝线的最小直径
建议值:0.8mm/800 微米直径
销针或丝线是一种长度比宽度至少大两倍的特征。直径未达到 0.8mm 的销针或丝线在打印过程中可能会变形或断裂。

注意:清理细小丝线
细小丝线很容易损坏,因此从料块中分离带细小丝线的打印部件时应格外小心。对与部件主体连接的边缘进行倒圆角处理可以降低损坏风险。
最小装配公差
小于 20mm2 的特征:0.2mm/200 微米
大于 20mm2 的特征:0.4mm/400 微米
间隙是指模型上两个部分之间的距离(如:一对齿轮之间的距离)。准备在打印后进行啮合或拼接的部件(如装配接头或齿轮)之间应留出一点间隙。

集成装配间隙
小于 20mm2 的特征:0.3mm/300 微米
大于 20mm2 的特征:0.6mm/600 微米
间隙是指模型上两个部分之间的距离(如:一对齿轮之间的距离)。对于在集成组件中一起打印的部件,请留出间隙,以防止打印过程中部件熔融在一起。

分离部件间隙

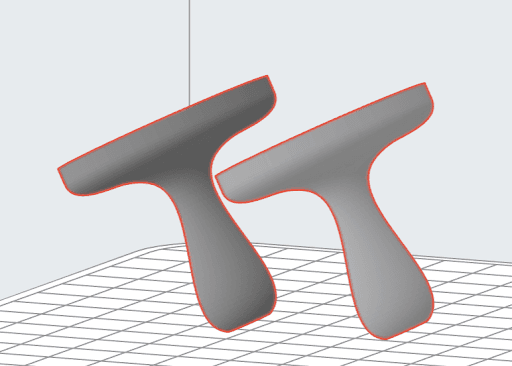

间隙是指模型中的两个部件之间的距离量。其他独立且无交互的部件至少应相隔 5mm 放置,以将受到相邻部件热翘曲效应影响的程度降至最低。
最小孔径
建议值:1.0mm/1000 微米
在打印期间,X、Y 和 Z 轴直径小于 1.0mm 的孔可能会被封起来。孔的精度不仅取决于孔径,还取决于打印孔时穿过的壁厚。壁段越厚,孔的精度就越低。通孔还必须留有视线间隙,以确保在后处理过程中清除所有材料。


提示:
对于高精度的同心孔,应设计一个尺寸略小的导向孔,然后使用扩孔钻将孔扩开到预定的直径。

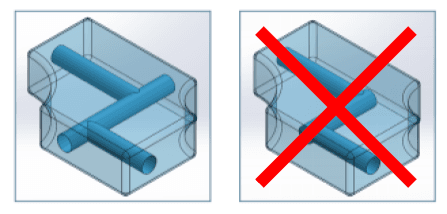

最小排水孔直径
建议值:3.5mm/3500 微米
如果没有合适的排水孔,未烧结的粉末就会留在封闭的空腔中。为了达到最佳效果,设计空腔时至少要加入两个排水孔,每个排水孔的直径不能小于 3.5mm。

提示:
排水孔越多、越大,清除内部空腔中的未烧结粉末就越容易。为了保证内表面的清洁,在设计部件时,要使相关表面易于使用清洁工具清理。
最小浮雕细节
A. 水平面:
A.1 深度:0.15mm/150 微米
A.2 宽度:0.35mm/350 微米
A.3 文本字体高度:4.5mm/4500 微米
A.4 文本字体深度:0.3mm/300 微米
B. 垂直面:
B.1 深度:0.35mm/350 微米
B.2 宽度:0.4mm/400 微米
B.3 文本字体高度:4.5mm/4500 微米
B.4 文本字体深度:0.3mm/300 微米
浮雕细节是指模型表面上的一些浅凸部分,如文本。小的浮雕特征可能在成品部件上不可见。尽可能使用粗体字,以达到浮雕文本的最佳效果。

Embossed details are shallow raised features on the surface of a model like text. Small embossed features may not be visible on the finished part. Use a bold font where possible for best results with embossed text.
最小雕刻细节
A. 水平面:
A.1 深度:0.1mm/100 微米
A.2 宽度:0.3mm/300 微米
A.3 文本字体高度:3.0mm/3000 微米
A.4 文本字体深度:0.3mm/300 微米
B. 垂直面:
B.1 深度:0.15mm/150 微米
B.2 宽度:0.35mm/350 微米
B.3 文本字体高度:3.0mm/3000 微米
B.4 文本字体深度:0.3mm/300 微米
雕刻细节是指在模型表面上压印或凹刻的部位。小的雕刻特征可能在成品部件上不可见。尽可能使用粗体字,以达到雕刻文本的最佳效果。

Engraved details are imprinted or recessed features on the surface of a model. Small engraved features may not be visible on the finished part. Use a bold font where possible for best results with engraved text.
材料特定特性
为了在使用 Fuse 系列打印机打印时获得最佳效果,应考虑所用特定材料的独特属性。以下指南将帮助用户优化在 Fuse 系列打印机中使用各种粉末进行增材制造的设计。
成型体积
由于热膨胀率因材料而异,Fuse 系列打印机中可打印的最大部件尺寸也就各有不同。下表中提供了可实现的最大部件尺寸:
| 材料 | 最大部件尺寸 |
|---|---|
| Nylon 12 Powder | 159.8 × 159.8 × 295.5mm |
| Nylon 12 GF Powder | 160.1 × 160.1 × 297.3mm |
| Nylon 12 Tough Powder | 158.8 × 158.8 × 293.5mm |
| Nylon 12 White Powder | 159.8 × 159.8 × 293.8mm |
| Nylon 11 Powder | 158.6 × 158.6 × 294.4mm |
| Nylon 11 CF Powder | 162.0 × 162.0 × 287.6mm |
| TPU 90A Powder | 152.1 × 152.1 × 294.9mm |
| Polypropylene Powder | 159.4 × 159.4 × 296.0mm |
Nylon 12 Powder 设计考量因素
Nylon 12 Powder 是一种出色的通用材料,具有均衡的材料性能,易于打印和后处理,并具有生物相容性。上述章节中提供的指导方针系根据 Nylon 12 Powder 所编写,所以在使用该材料时,无需额外考虑设计因素。
Nylon 12 GF Powder 设计考量因素
Nylon 12 GF Powder 常用于打印耐热的刚性部件,同时部件可以在负载下保持尺寸稳定。该材料还具有生物相容性,可用于接触皮肤的应用。
针对这种材料的设计考量因素包括:
Nylon 12 Tough Powder 设计考量因素
Nylon 12 Tough Powder 在整个成型室内均可实现高延展性和高尺寸精度,从而在不牺牲强度的情况下打印出更耐用、翘曲更少的部件。
针对这种材料的设计考量因素包括:
Nylon 12 White Powder 设计考量因素
Nylon 12 White Powder 结合了 Nylon 12 Powder 的多种优点与白色部件的可定制性。该材料可用于制作功能性原型和面向客户的成品部件,这些部件可以染色,以满足品牌需求,还可以制作具有高对比度和高尺寸精度的医疗器械和模型。
针对这种材料的设计考量因素包括:
Nylon 11 Powder 设计考量因素
与使用 Nylon 12 Powder 打印的部件相比,使用 Nylon 11 Powder 打印的部件延展性更好。此外,这些部件具有更强的抗冲击和振动性能,且经过认证可用于生物相容性应用。
针对 Nylon 11 Powder 的设计考量因素包括:
Nylon 11 CF Powder 设计考量因素
Nylon 11 CF Powder 是一种高性能材料,具有优异的刚度、耐高温性、抗冲击强度和抗拉强度。与 Nylon 11 Powder 相比,它具有较低的翘曲倾向,因此更适合打印有大型截面的部件。
TPU 90A Powder 设计考量因素
TPU 90A Powder 是一种弹性体,可提供高抗撕裂强度和断裂伸长率。该材料的邵氏硬度为 90A,是一种具有坚固橡胶特性的材料。可以通过使用晶格结构代替固体特征来软化部件,以实现目标刚度水平。TPU 90A Powder 具有生物相容性,适用于接触皮肤的应用。
Polypropylene Powder 设计考量因素
Polypropylene Powder 是一种真正的 3D 打印聚丙烯材料,用于生产具有良好耐久性和韧性的部件。打印部件坚固耐用,延展性极佳。
