所需物品：
- 1.3mm 六角扳手
- 1.5mm 六角扳手
- 2.5mm 六角扳手
- 镊子和/或小型平口螺丝刀
- 热重工镊子或其他合适的 SMD 焊接设备
- 丁腈手套
白皮书
拆卸 Wi-Fi 硬件 (Form Cure L V1)
拆卸 Wi-Fi 硬件 (Form Cure L V1)
Form Cure L V1 具有 Wi-Fi 功能，可用于接收固件更新和上传日志文件。可以通过机器的触摸屏关闭 Wi-Fi，但根据贵公司的安全要求，您可能需要在使用设备之前物理移除 Wi-Fi 硬件。该硬件包括插入主板的模块上系统 (SOM) 组件以及插入 SOM 的 Wi-Fi 天线。
请根据本指南从 Form Cure L V1 中拆除所有 Wi-Fi 硬件。
预计所需时间：45－60 分钟
准备工作区
概览： 准备 Form Form Cure L 以及无尘的工作区用于修改 SOM。
第 1 步：准备工作区
清理打印机周围的工作区 机器。确保工作区通风良好且没有灰尘。
第 2 步：拔掉机器插头
从打印机背面的 机器 再继续进行维护请勿 对打印机进行维护 机器 以免发生触电事故断开机器电源后， 断开 机器 电源后再进行操作
危险：
对 Form Wash 机器 会增加电击风险 以免触电。切勿移除 机器外壳 而 意大利语版 是 已插入。切勿重新连接 机器 电源时，打印机 外壳 已卸下。
拆卸顶部外壳
概览： 拧下螺丝并从 Form Cure L 上取下顶部外壳，以便操作 SOM。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

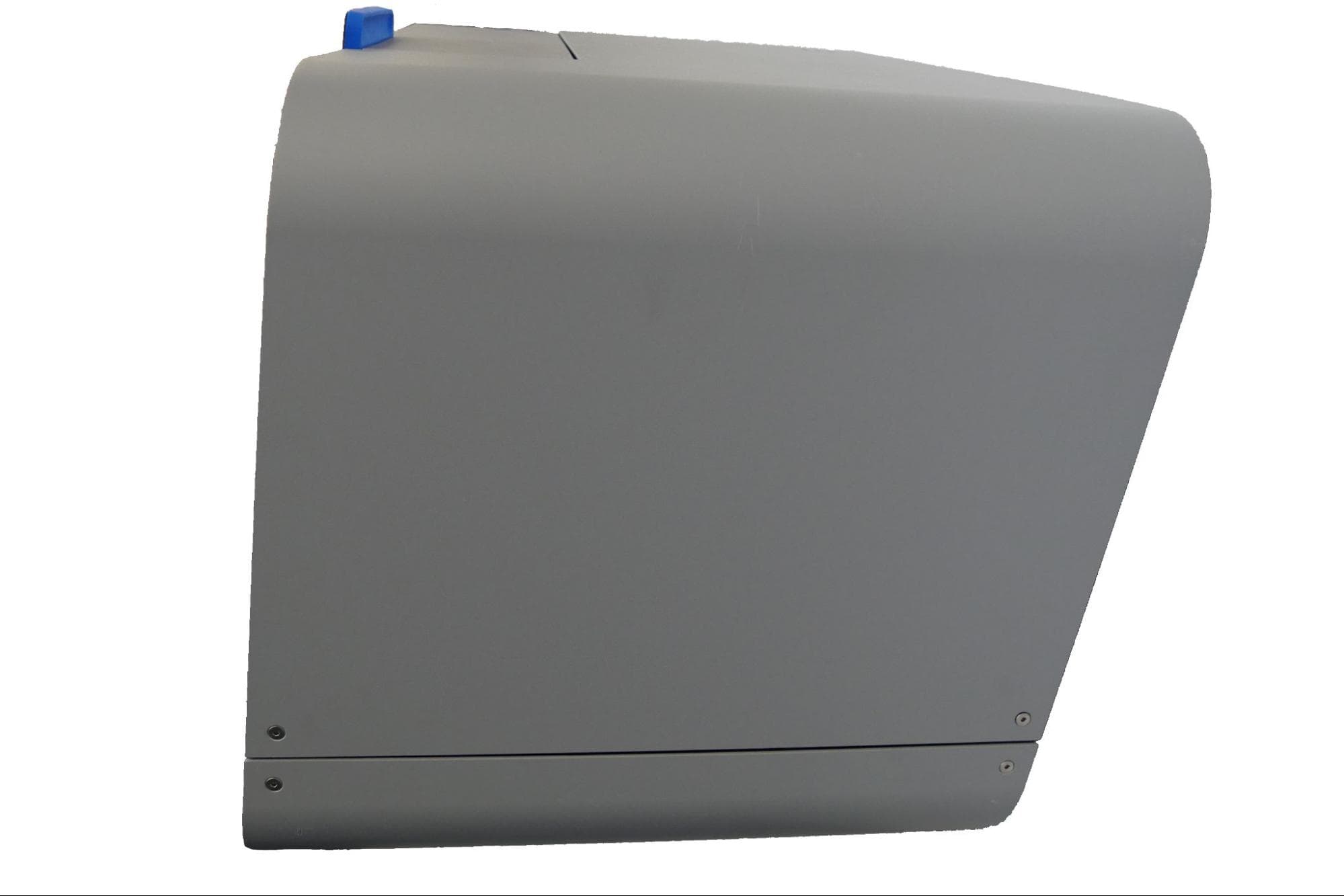

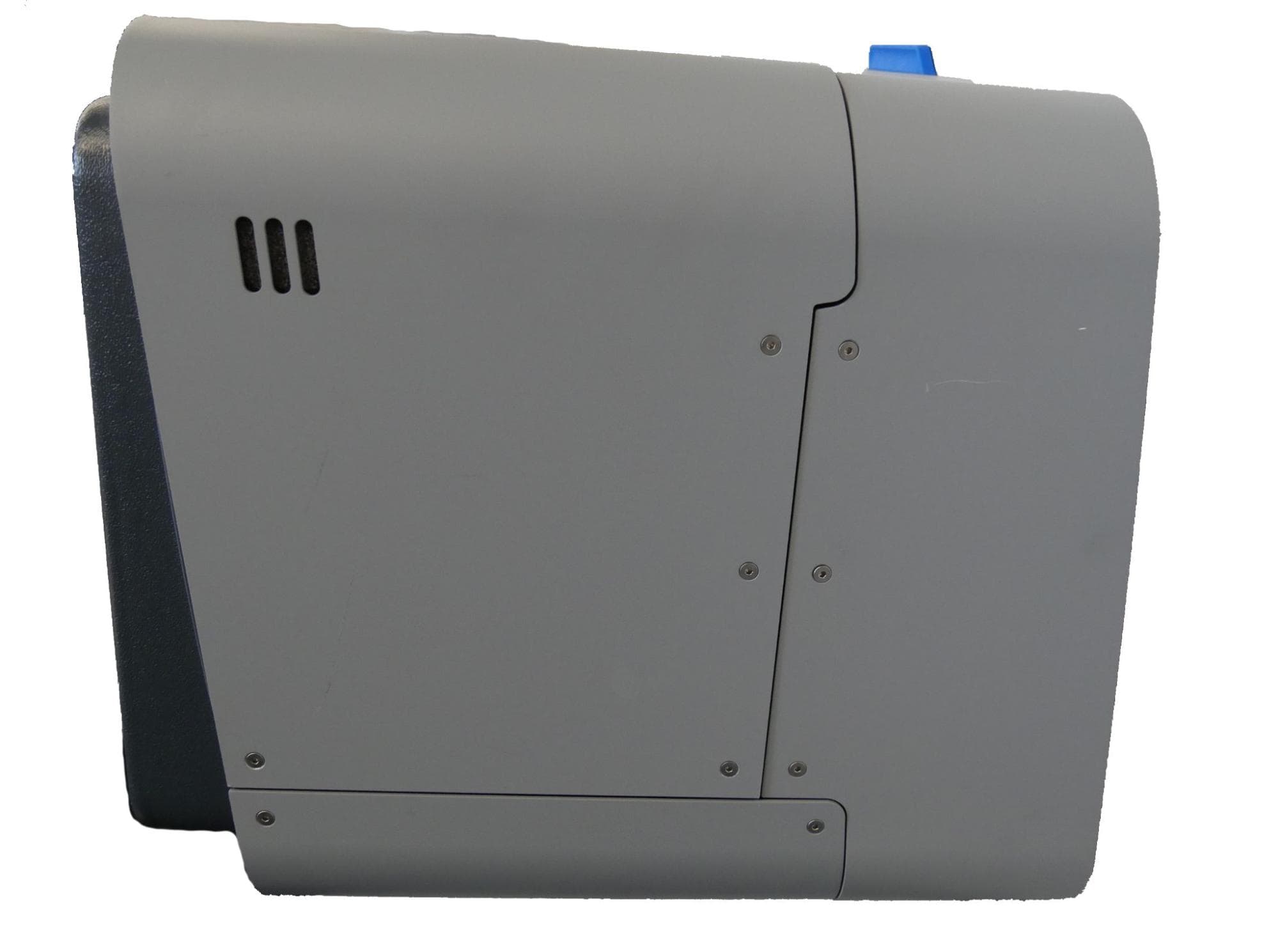

第 1 步：拧下顶部外壳固定螺丝
顶部外壳由六颗六角螺丝固定在机框上。在操作人员面向 Form Cure L 正面时，有两颗螺丝位于右侧，四颗位于左侧。使用 2.5mm 六角扳手拧松并取下螺丝。

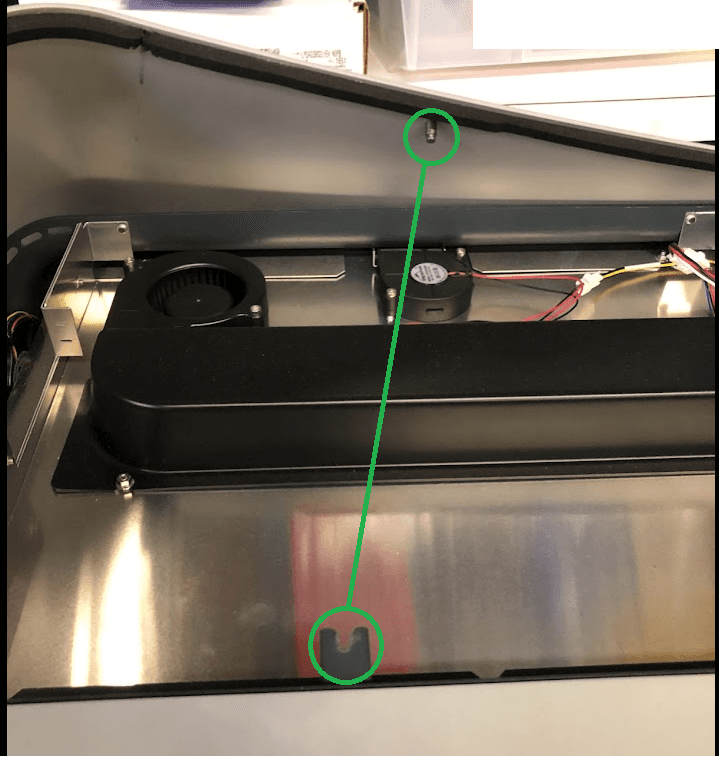

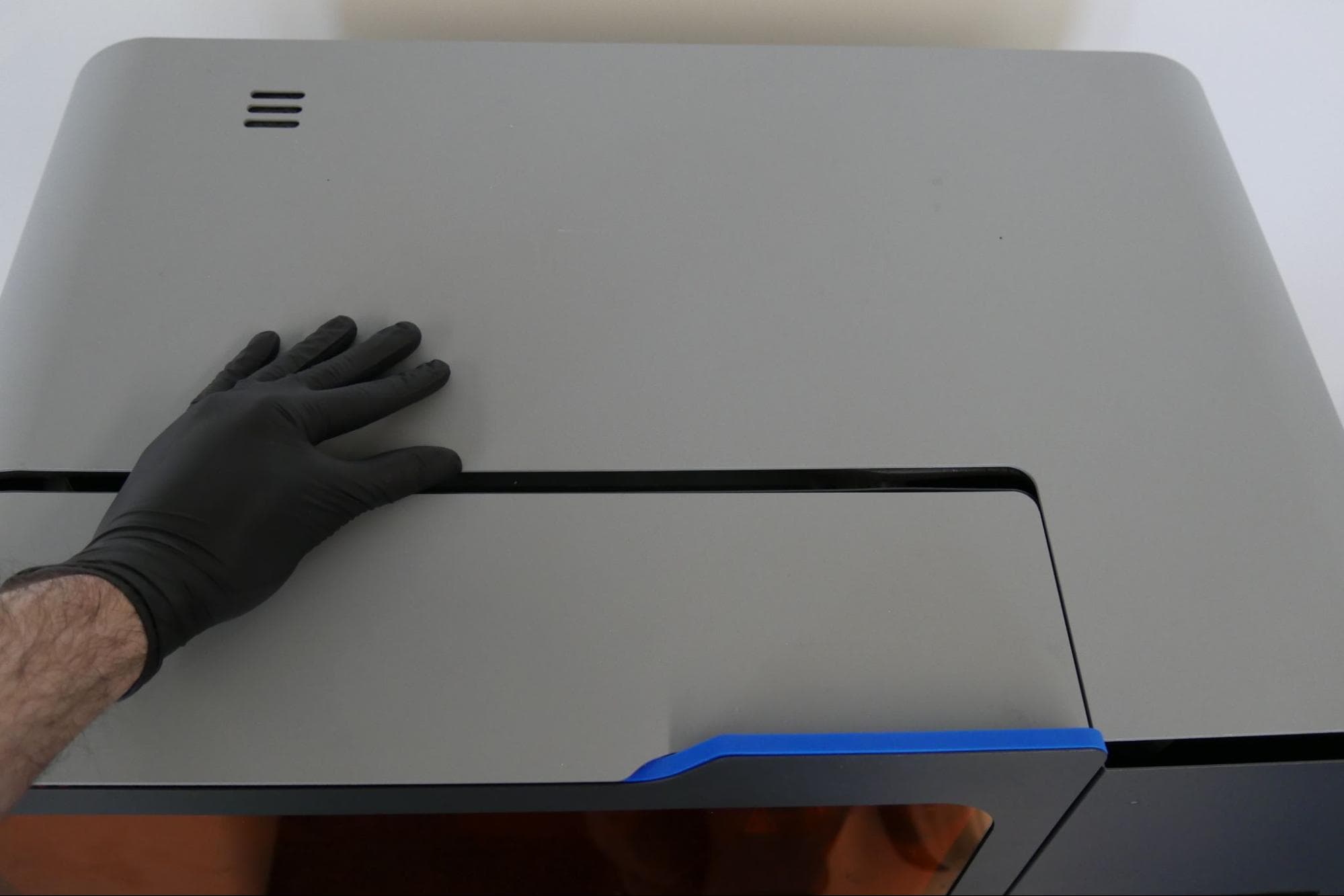

第 2 步：拆卸顶部外壳
将顶部外壳滑向机器背部，使其与机框分离。从机器上抬起顶部外壳并放在一旁。
断开 Wi-Fi 天线
概览： 从 SOM 上拔下 Wi-Fi 天线。

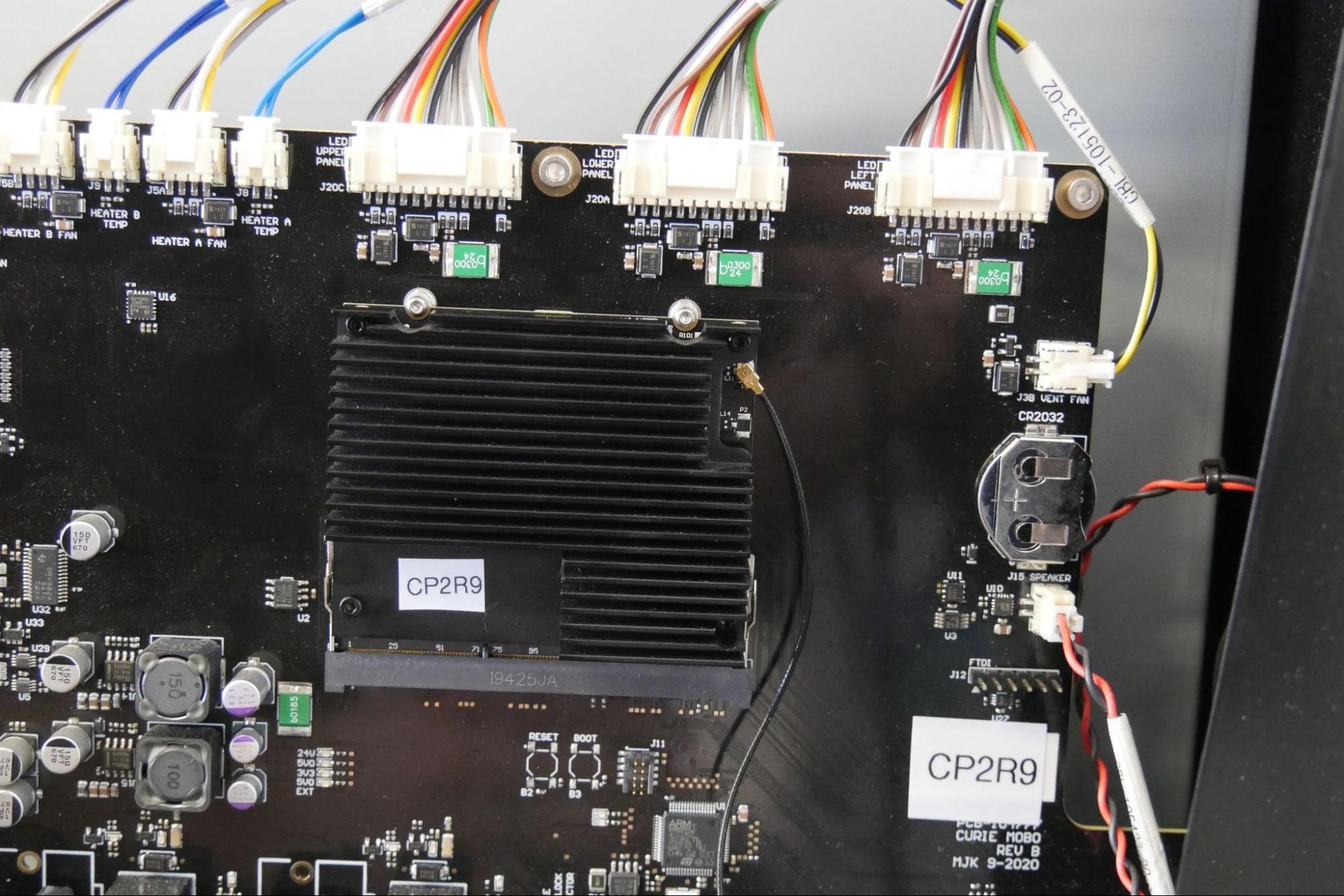

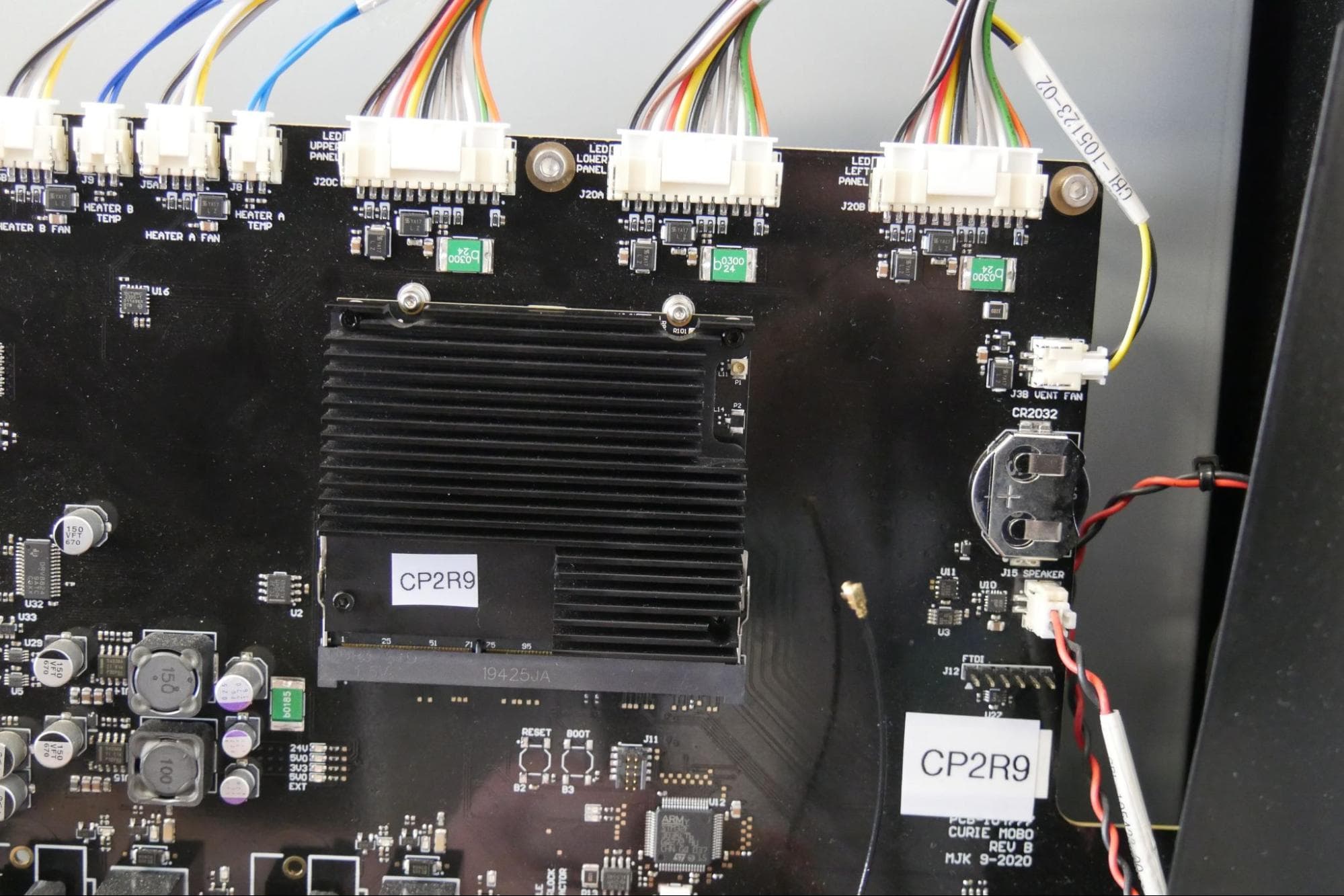

第 1 步：断开 Wi-Fi 天线与 SOM 的连接
Wi-Fi 天线 是 插入位于打印机顶部的 SOM 右侧 板的角落挑 连接器 是 可通过散热器上的开口进行操作握把 的 天线 连接器 并将其与 SOM 断开连接请勿拉动 天线本身
拆卸 SOM
概览： 拔下并取出 SOM。
第 1 步：拧下 SOM 固定螺丝
SOM 插入主板并由两颗螺丝固定在 顶部 的侧面 模块使用 1.3 mm 六角扳手，拧松并取下两颗 SOM 固定螺丝。设置 将螺丝放在一旁。

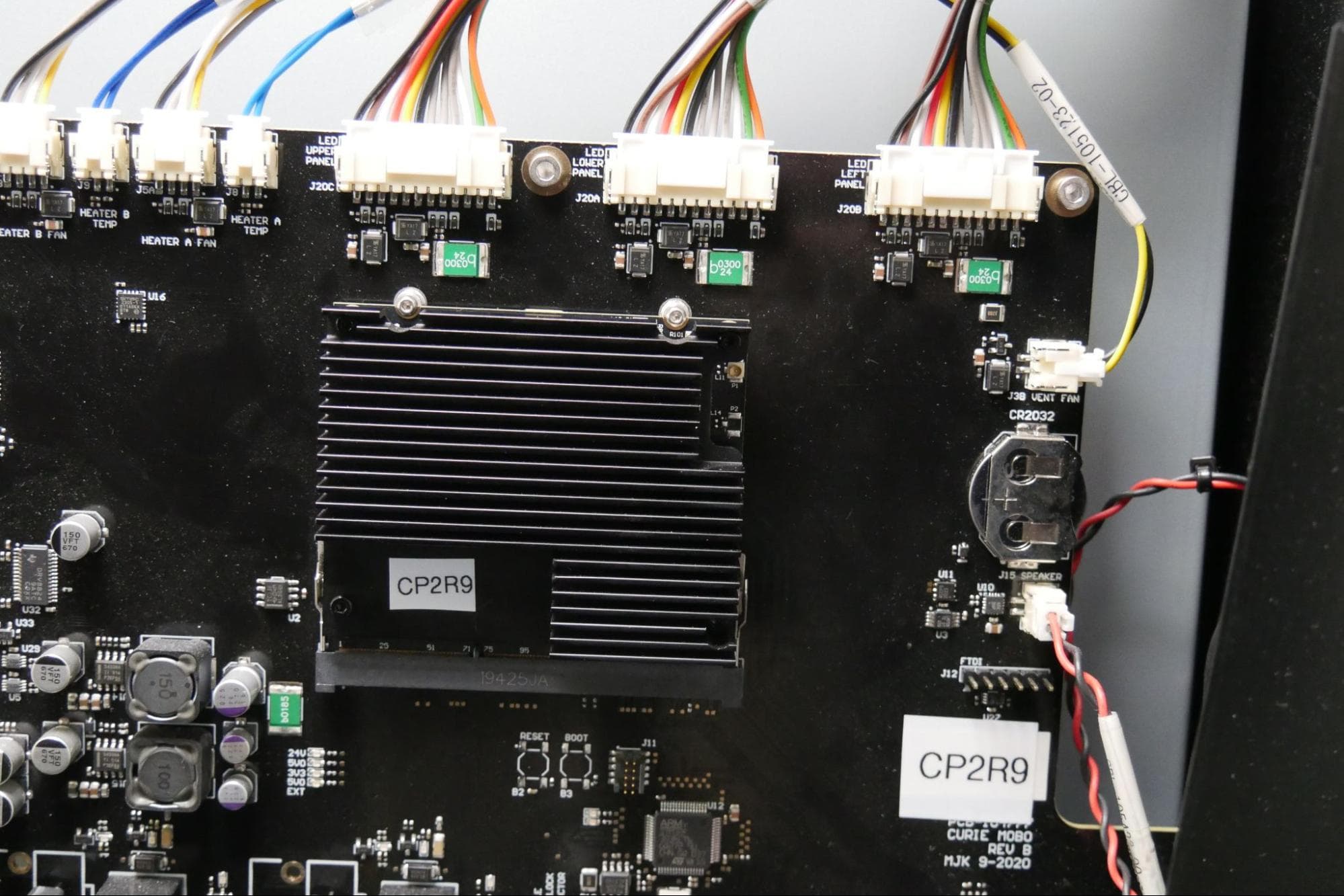

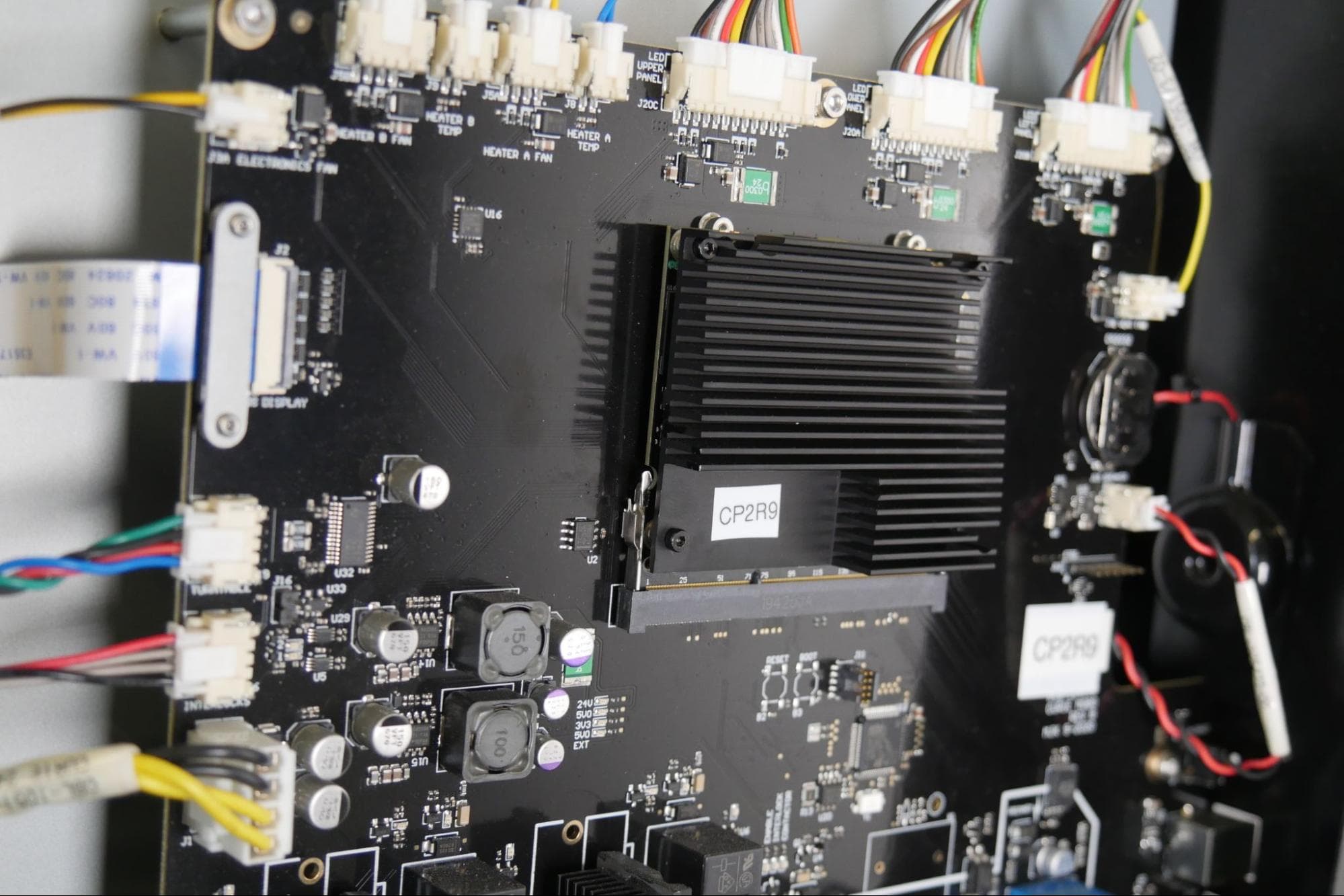

第 2 步：解锁 SOM
SOM 还通过两个锁销进行固定：一个在电路板的左侧，另一个在右侧。

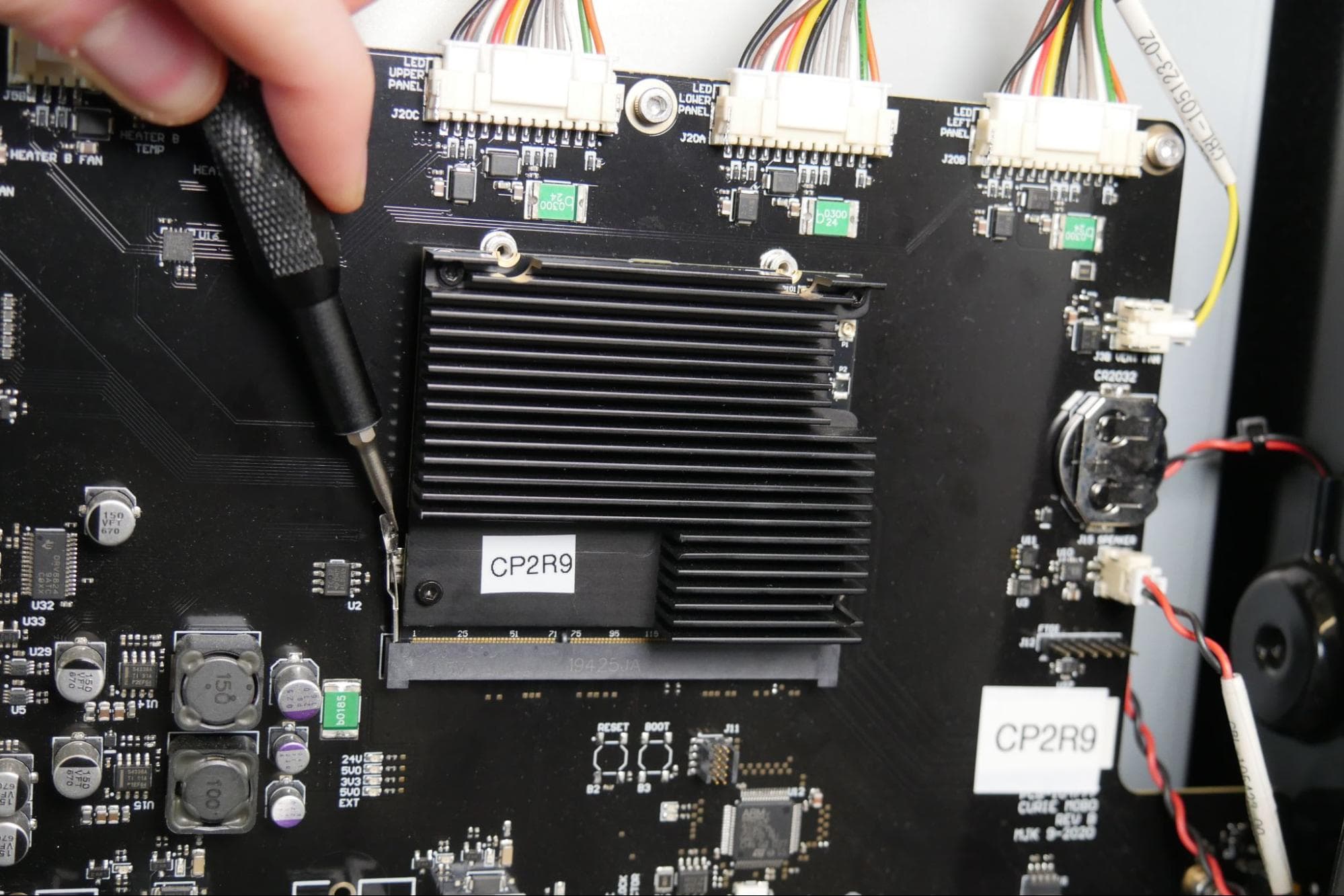

用指甲或小型平口螺丝刀打开固定 SOM 的两个锁销 插入插座 打开两个锁销后，SOM 可能会向前倾斜。

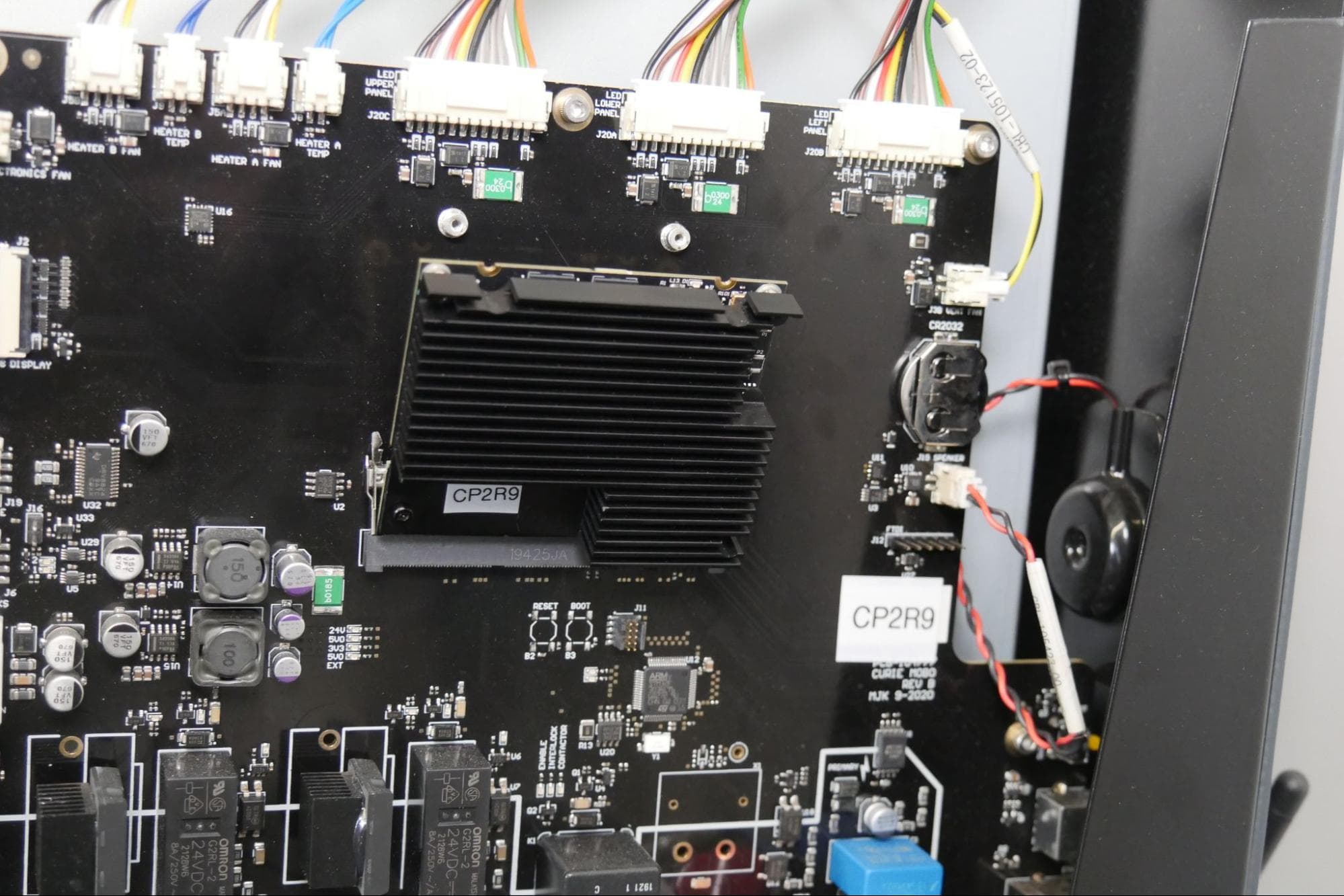

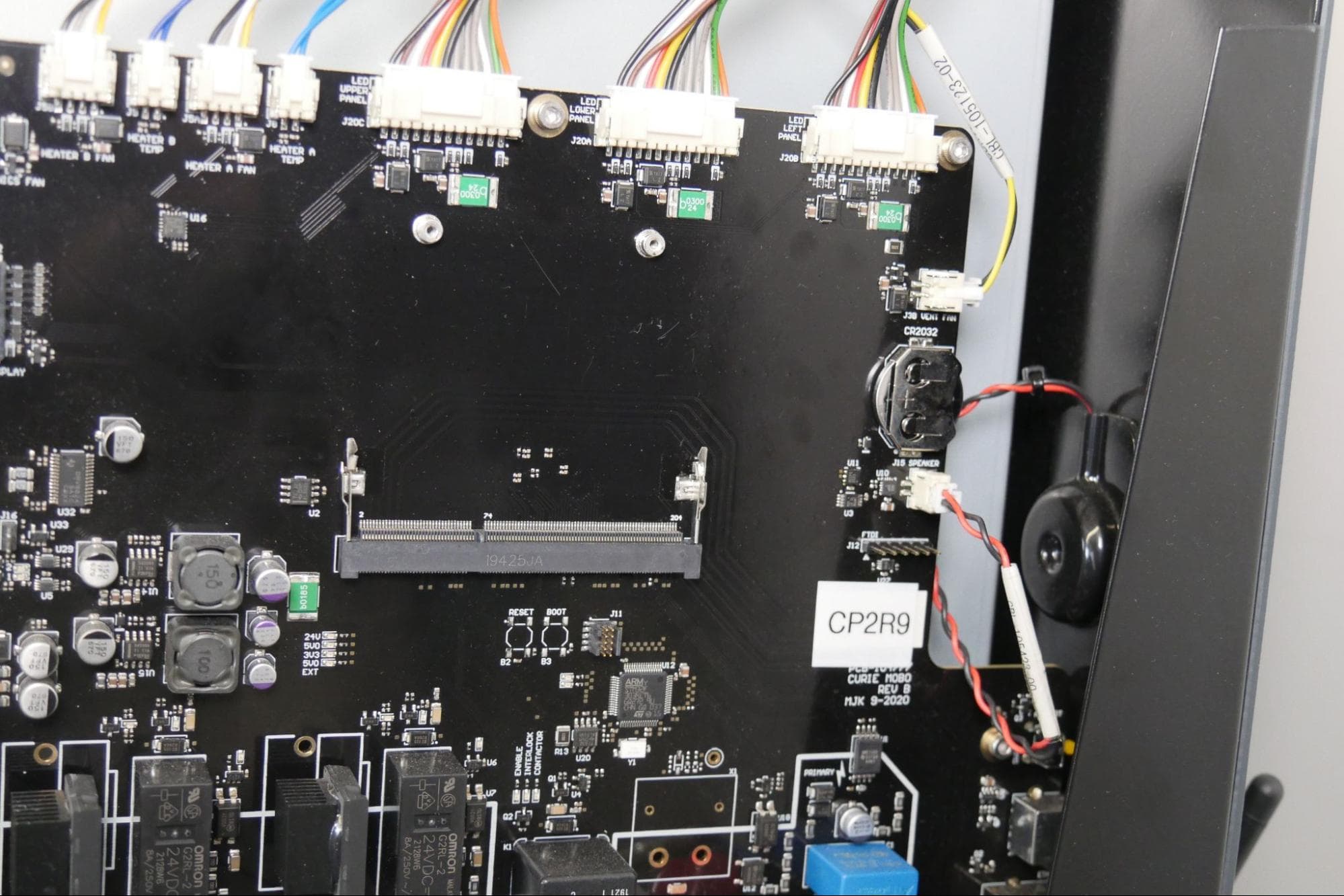

第 3 步：拆卸 SOM
从 SOM 连接器的对边将其抬起，小心地将其从插座中拉出。将 SOM 放置在无静电的表面上。
修改 SOM
概览： 从 SOM 上拆下 机器，拆卸组件 L13.

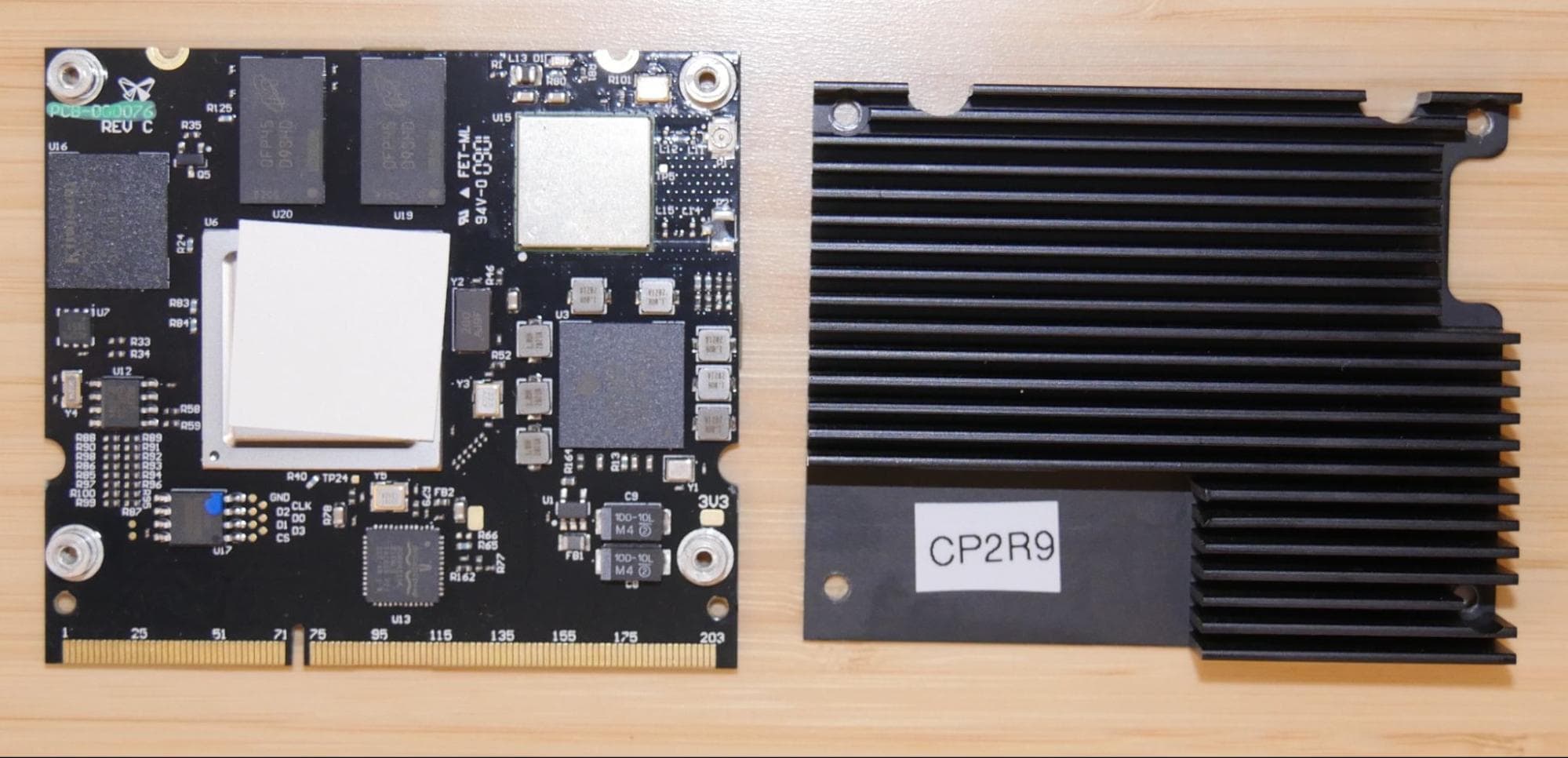

第 1 步：拧下螺丝并拆卸散热器
使用 1.5mm 六角 六角扳手，拧下并取出将散热器固定在 SOM 上的四颗螺丝。 将螺丝放在一旁。取下散热器并将其放在一旁。

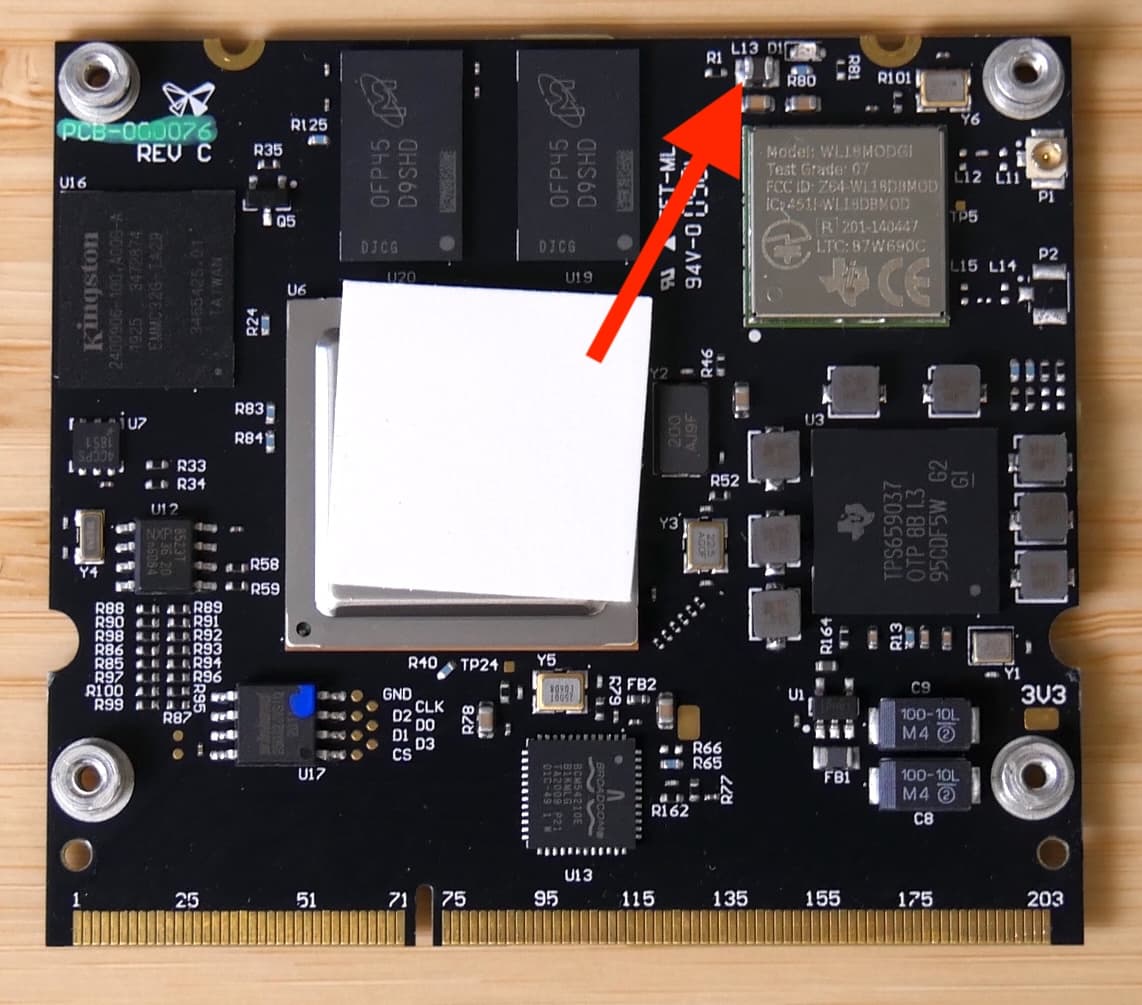

第 2 步：拆卸组件 L13
使用加热镊子或其他适当的 SMD 焊接设备，拆卸元件 L13 的电缆如果您计划在将来恢复此程序，请保存组件 L13 以便日后再用。
重新安装 SOM
概览： 修改 SOM 后，重新安装散热器并重新将 SOM 连接到 主板。

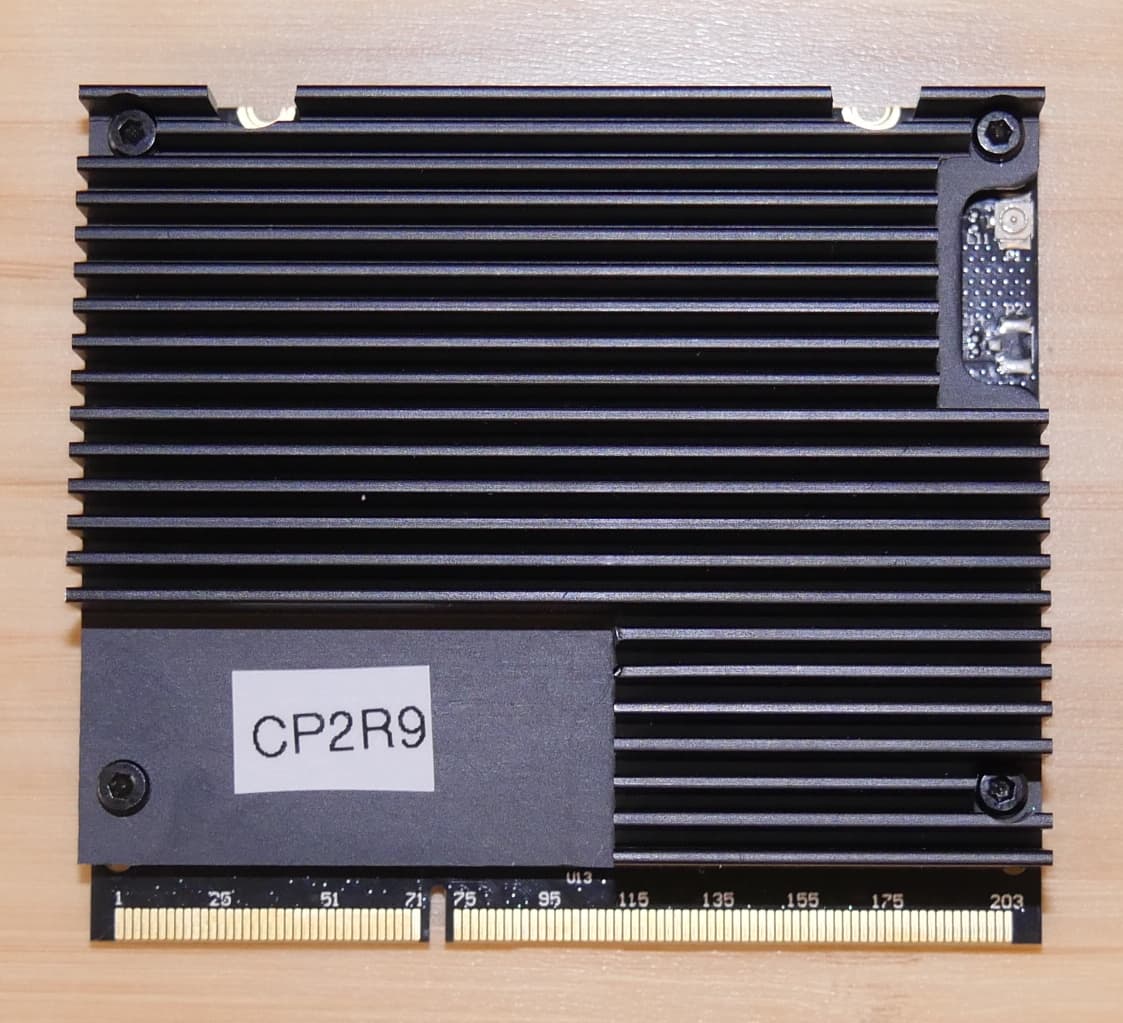

第 1 步：重新安装散热器
将散热器重新安装到 SOM 上，确保 散热器覆盖处理器（主板上最大的芯片，标有 U6）。确保 散热器边缘的切口可用于访问 Wi-Fi 天线端口 散热器上的螺孔与 SOM 上的孔对齐。
在散热片的四个螺孔中各插入一颗散热片固定螺丝。使用 1.5mm 六角扳手拧紧四颗螺丝，直至完全紧固。请勿过度拧紧螺丝。
第 2 步：重新安装并固定 SOM
将 SOM 插入主板上的插座中。闭合两个锁销。插入一块 SOM 将固定螺丝拧入 顶部 SOM 的边缘使用 1.3 mm 六角扳手拧紧两颗螺丝，直至完全紧固。请勿过度拧紧螺丝。
固定松动的 Wi-Fi 天线
概览： 将 Wi-Fi 天线固定在 机器 以确保 意大利语版 未受损坏
第 1 步：固定 Wi-Fi 天线
捆绑 之前连接到 SOM 的电缆末端。用一块干净的布 绝缘胶带包裹，以免短路 机器。将打印机电源线 电缆插入 机器 以免在重新安装 顶部 外壳。或者，取下 机器 完全干燥如果您 计划将来恢复此程序时，请保存天线以便日后重复使用。
重新安装 顶部 外壳
概览： 重新安装并固定 顶部 外壳
第 1 步：重新安装顶部外壳
将顶部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。将顶部外壳滑向机器前部，将其挂住到位。检查顶部外壳上的螺孔是否与机框上的相应螺孔对齐。
第 2 步：固定顶部外壳
在顶部外壳的六个螺孔中各拧入一颗 2.5mm 六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 从 Form 3B+ 打印机上拆除所有 Wi-Fi 硬件后 Cure L，打开 机器 以及 进行最终检查
第 1 步：接通机器电源
将电源线连接到 Form Cure L 和电源线挑 机器 初始化。测试 机器 以确保其正常运行（Wi-Fi 连接除外）。
