所需物品：
Formlabs：
- Light Processing Unit 4 (LPU 4)
- 2.5mm 六角扳手（包含在 Form 4 工具箱中）
第三方：
- 丁腈手套
白皮书
更换 Form 4 Light Processing Unit
更换 Form 4 Light Processing Unit
在 Form 4 代打印机中，打印机的背光模块通过称为 Light Processing Unit 4 (LPU 4) 的组件进行打印。LPU 4 包含液晶面板、加热器和传感器，是 Form 4 光学系统的重要组成部分。LPU 安装在 Form 4 中树脂槽下方。若 LPU 出现故障，打印机将无法正常打印。
请根据本指南更换 Light Processing Unit 4 (LPU 4)。
预计所需时间：15－30 分钟
准备工作区
概览： 准备好打印机和无尘的工作区，以便更换 LPU。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，并通过树脂槽两侧的把手握住树脂槽，以免污染或损坏树脂槽底部。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能会刺激皮肤或引起皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
火灾危险。IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸 LPU
概览： 拧松外壳螺丝，拆卸 LPU。
注意：
此步骤涉及拆卸 LPU，从而使 Form 4 光学系统暴露在外。从打印机上取下 LPU 时，确保没有灰尘或碎屑掉入光学共振腔。

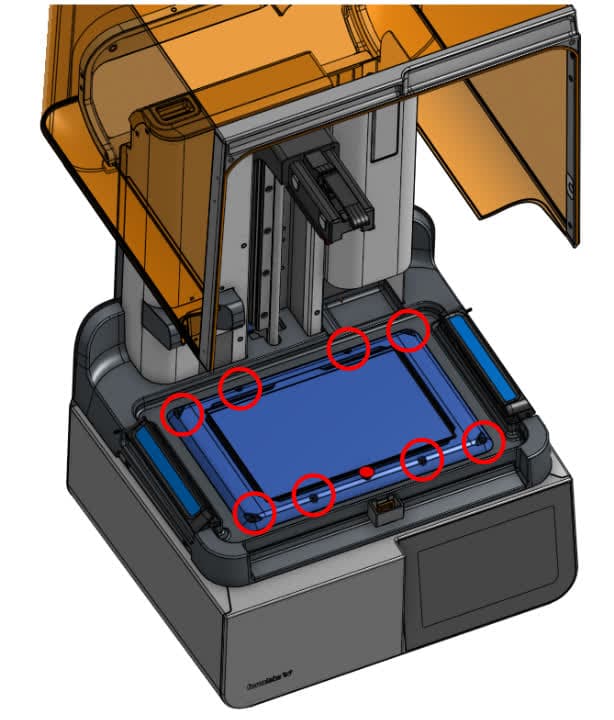

第 1 步：拧松 LPU 箱螺丝
打开打印机机罩。使用 2.5mm 六角扳手拧松 LPU 外壳上的八颗六角螺丝。

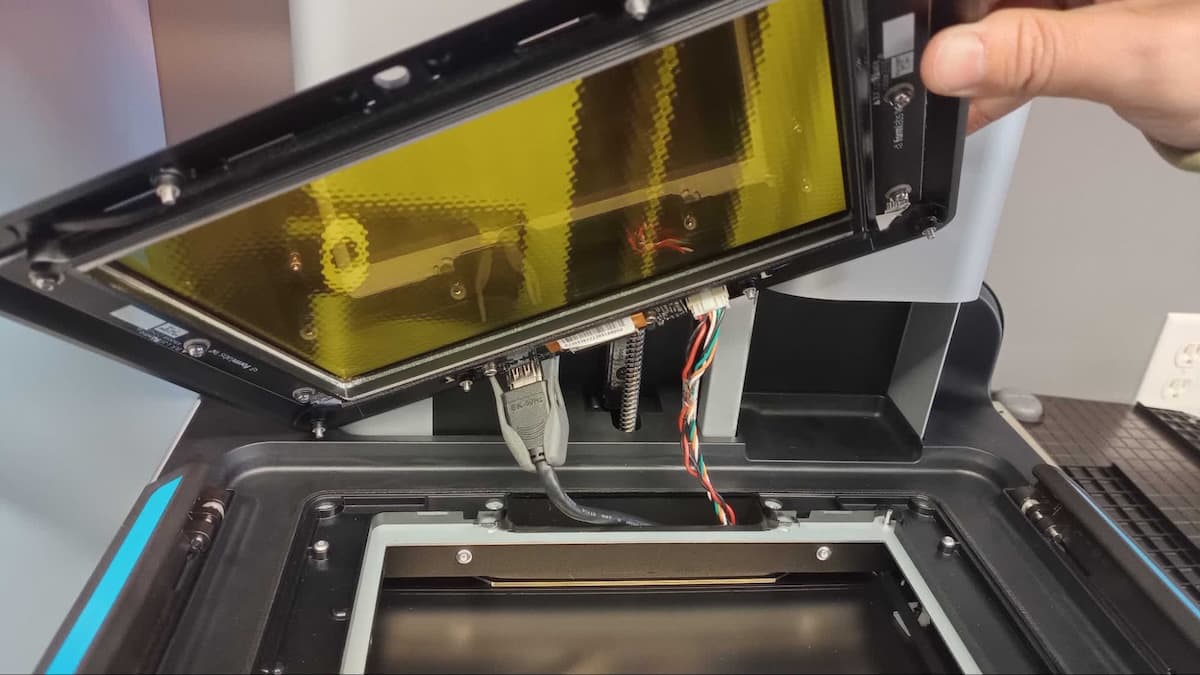

第 2 步：拔掉 HDMI 线缆
小心地抬起 LPU 并倾斜，使底部朝向您。找到 LPU 的 HDMI 电缆。挤压塑料固定夹，从 LPU 拔下 HDMI 电缆。
第 3 步：断开树脂槽加热器电缆连接
挤压连接器上的插片，将电缆直接拉离 LPU，以松开树脂槽加热器电缆。请勿拉扯电缆本身。
第 4 步：拆卸 LPU
从打印机上拆卸 LPU，并将其放在一旁以便与电子废弃物一同处置。

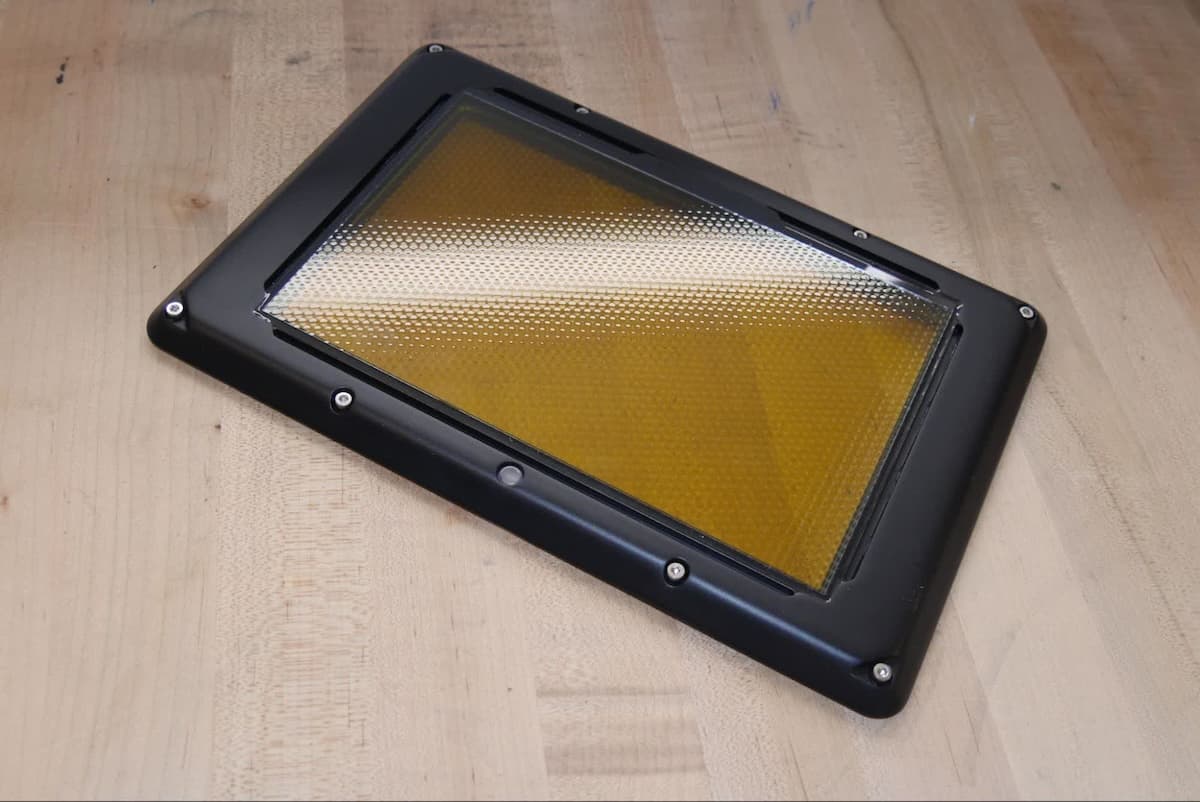

安装 LPU 替换件
概览： 拆卸旧 LPU 后，连接并安装替换件。
第 1 步：连接树脂槽加热器电缆
将 LPU 放置在连接器端口朝向打印机背面的方向。将树脂槽加热器电缆插入 LPU 的连接器。塑料插片应卡入到位，以固定电缆。
第 2 步：连接 HDMI 线缆
将 HDMI 线缆插入 LPU 上的端口。确保塑料固定夹上的两个插销卡入到位。
第 3 步：安装 LPU
确保光学共振腔和 LPU 上无灰尘和碎屑。将 LPU 放在光学共振腔上，并对齐螺孔。
第 4 步：拧入外壳螺丝
使用 2.5mm 六角扳手，将 LPU 外壳上的八颗六角螺丝拧入但不拧紧。

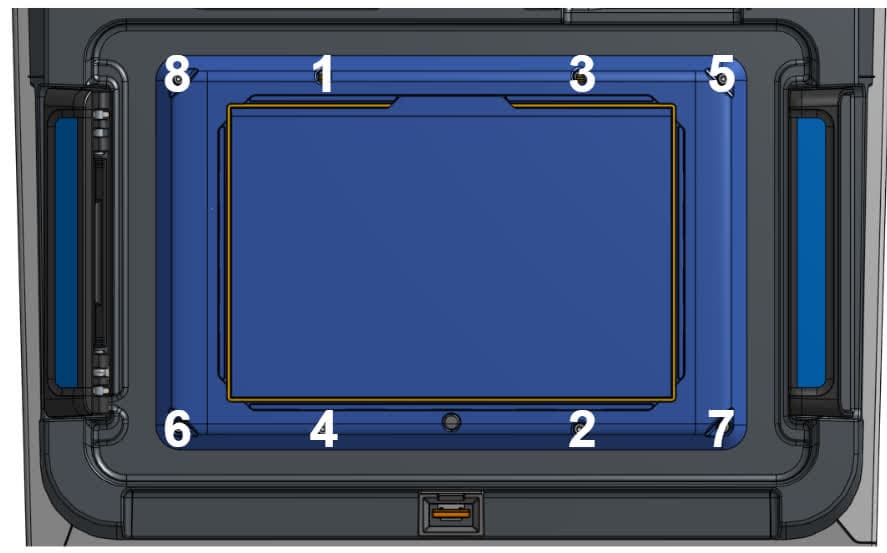

第 5 步：固定 LPU
松装所有螺丝后，按对角线方式拧紧螺丝，如上图所示。螺丝应牢固，但不能过紧。为避免过度拧紧，请握住六角扳手的短端。
完成修复
概览：安装好 LPU 替换件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源上。打开打印机背面的开关。打印机将初始化。
第 2 步：对齐构建平台
在触摸屏上，点击 Settings（设置）> Tools（工具）> Align build platform（对齐构建平台）。请遵循屏幕上的说明进行操作。
第 3 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或 您的授权经销商，以分享操作结果。
