所需物品：
Formlabs：
- 背光模块
- 3mm 六角扳手（包含在 Form 4L 工具箱中）
第三方：
- 丁腈手套
白皮书
更换 Form 4L 背光模块
更换 Form 4L 背光模块
Form 4L 背光模块包含 LED 阵列和透镜，用于在打印过程中产生和聚焦固化树脂的光线。背光模块损坏可能导致打印机无法正常打印。
请根据本指南拆卸和更换 Form 4L 代打印机的背光模块。
预计所需时间：30 分钟
准备工作区
概览：准备好打印机和无尘的工作区，以便更换背光模块。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸背光模块
概览：将打印机放置在背面，以便操作并拆卸背光模块。
注意：
在拆卸背光模块的情况下进行维护会增加光学共振腔内部的污染风险。注意防止灰尘或碎屑落入打印机内部。
第 1 步：拆卸 Wi-Fi 天线
从打印机背面拆卸 Wi-Fi 天线并放在一旁。

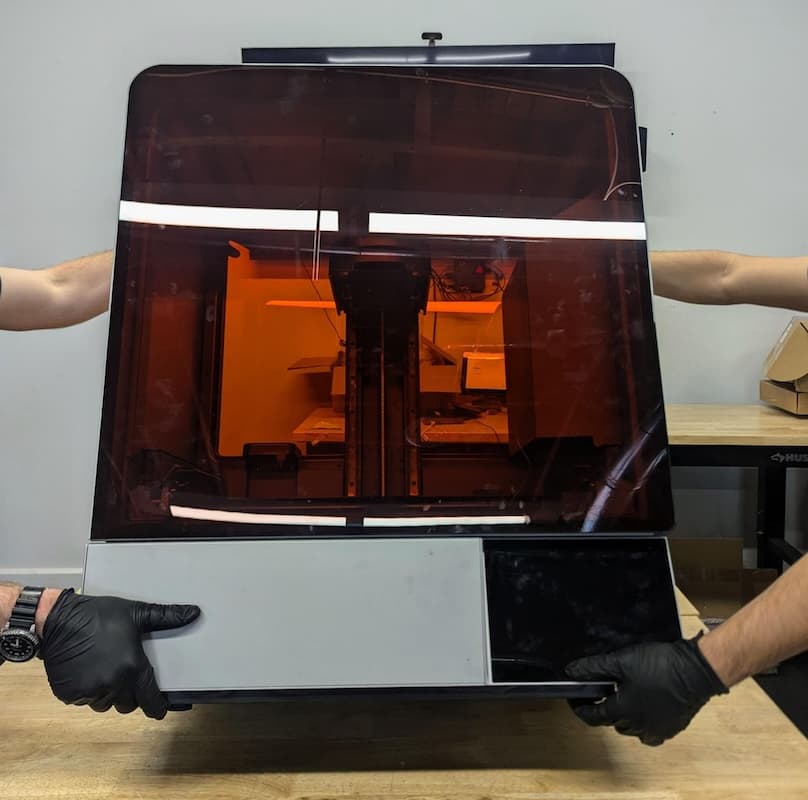

第 2 步：放置打印机
确保已从打印机上卸下构建平台、树脂盒、树脂槽和混合器，以防损坏。在另一名人员的帮助下，握住 Form 4L 的底部前角和顶部后角。小心旋转打印机，使其位于背面，底部朝向您。打印机平放时，前面至少要留出 30cm 的整洁桌面空间。

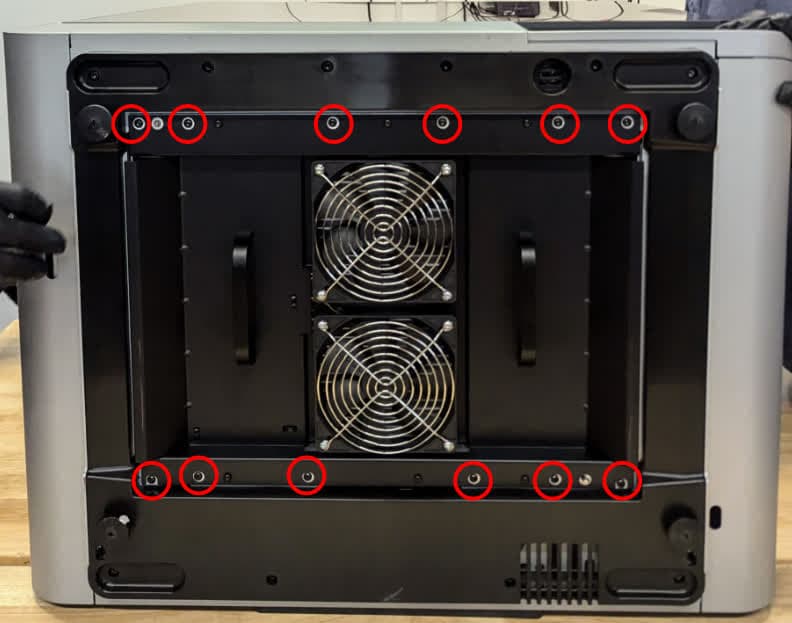

第 3 步：拧下背光模块螺丝
使用 3mm 六角扳手，拧下将背光模块固定在打印机底部的 12 颗螺丝。请勿拧下梅花螺丝。将螺丝放在一旁。

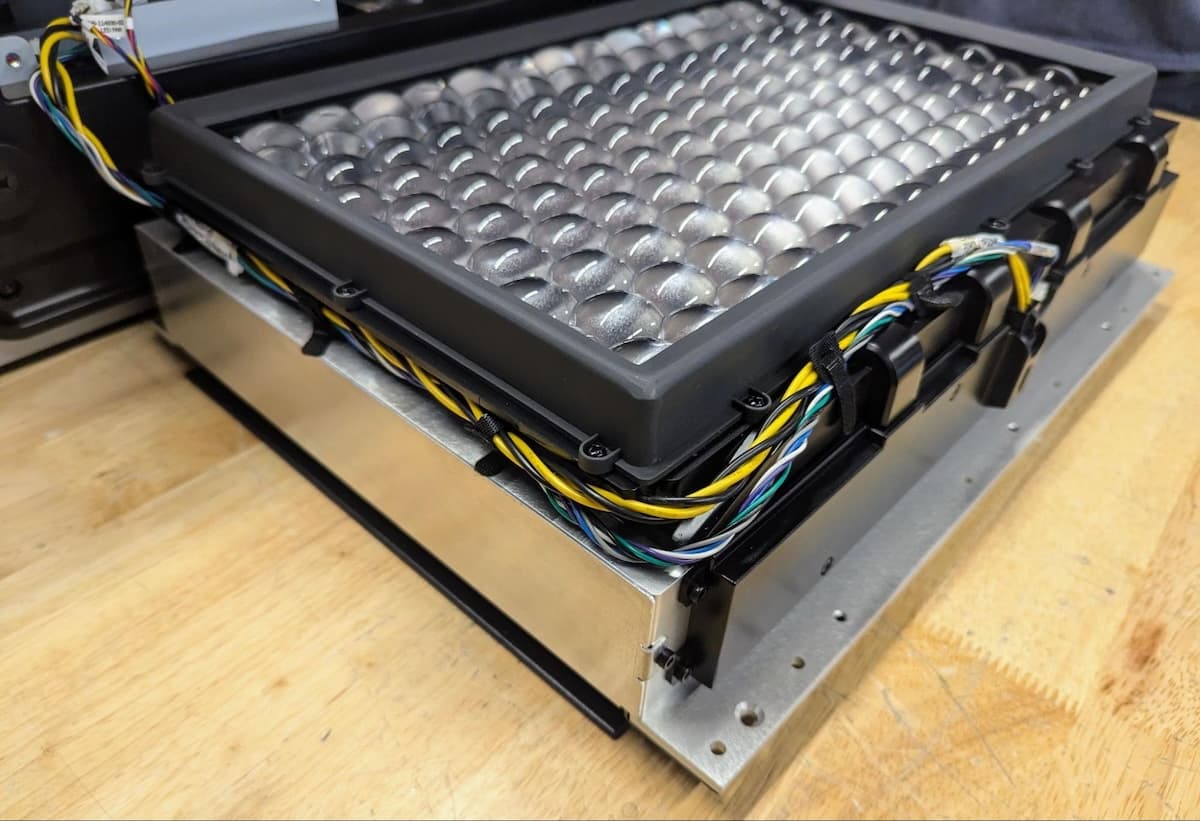

第 4 步：将背光模块与打印机分离
握住背光模块上的两个把手。小心地将背光模块从打印机上拉开，并转动背光模块，直到其放置在工作面上。
注意：
注意切勿触摸光学共振腔内的部件。

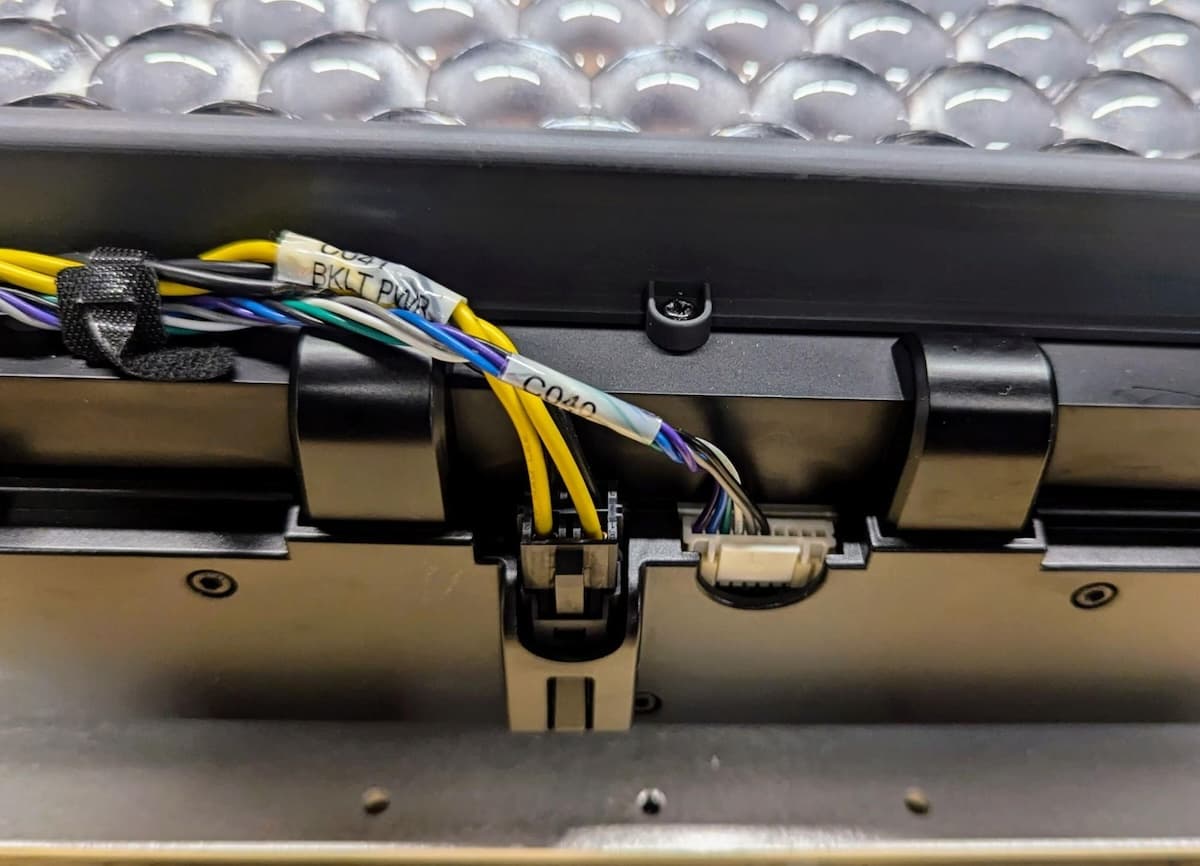

第 5 步：拔掉背光模块电缆
背光模块电缆位于背光模块的前端。轻轻挤压塑料插片，从背光模块上拔下背光模块电缆。请勿拉动单根电线。
第 6 步：解开背光模块电缆
打开电缆管理带，取下背光模块电缆。

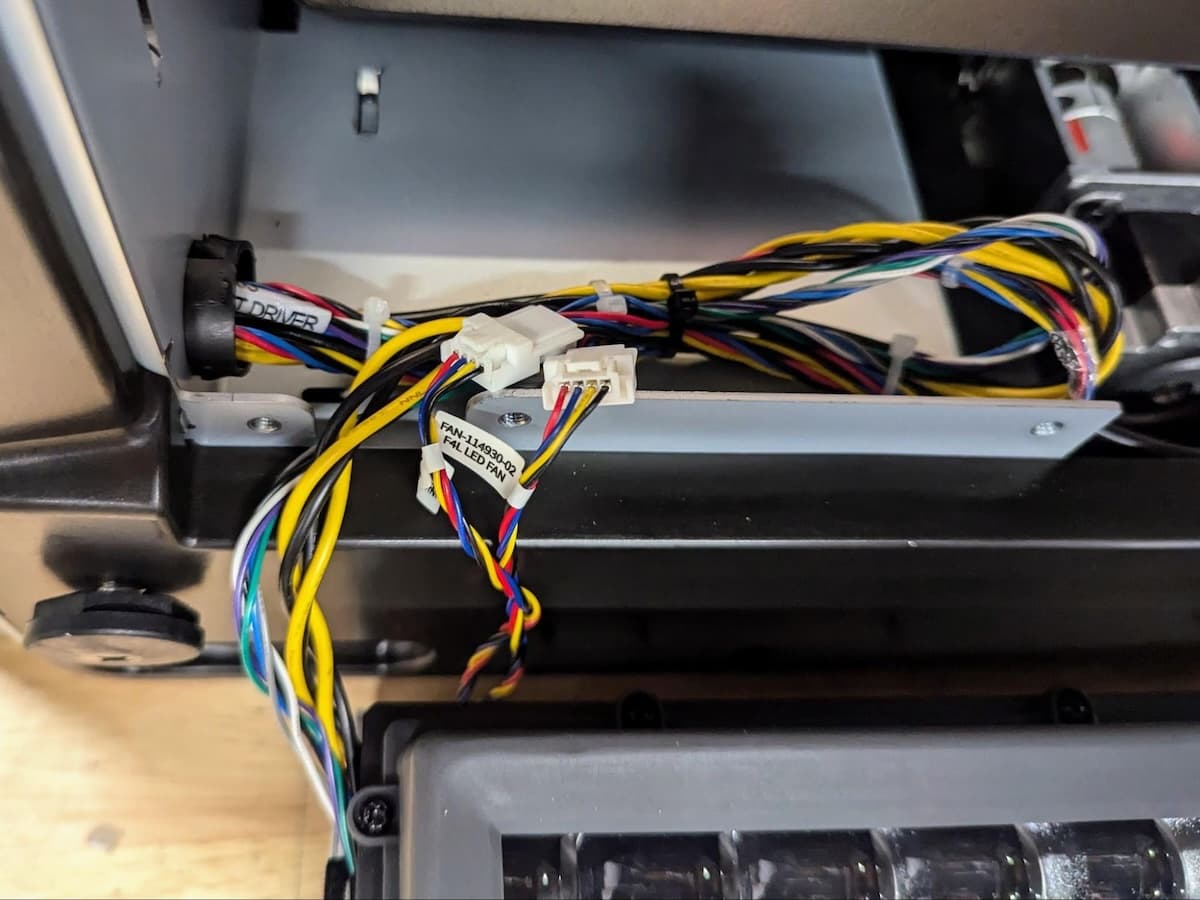

第 7 步：断开 LED 风扇电缆
LED 风扇电缆位于光学共振腔左下方。挤压塑料固定夹，从打印机上拔下 LED 风扇电缆。请勿拉扯电线。
第 8 步：拆卸背光模块
断开所有电缆连接后，从打印机上拆卸背光模块。放在一旁，以便与电子废弃物一同处置。
安装背光模块替换件
概览：连接并安装背光模块替换件。
第 1 步：将背光模块替换件放在打印机前面
将背光模块替换件放在打印机前面的工作区，透镜阵列朝上。调整背光模块的方向，将背光模块电缆连接器放在前方。
注意：
请勿触摸外露的镜头。以免污染镜片，并导致反复打印失败。
第 2 步：连接 LED 风扇电缆
将 LED 风扇电缆连接器连接到打印机背面的 LED 风扇电缆。连接器固定到位后会发出声音并伴有触感。
第 3 步：连接背光模块电缆
将背光模块电缆连接至背光模块。连接器固定到位后会发出声音并伴有触感。
第 4 步：布置电缆
沿背光模块边缘布置背光电缆，并用电缆管理带固定。
第 5 步：安装背光模块
用两个把手将背光模块轻轻滑入打印机。对准销钉和螺孔，使背光模块完全就位。确保背光模块完全就位。
注意：
- 注意不要夹到机器返回处的线束。
- 如果在维修过程中背光模块受到污染，请在 PEC*PAD 上涂抹少量干净的 IPA，然后擦拭背光模块的表面，以清除污染或树脂。安装背光模块前，请将其晾干。
第 6 步：固定背光模块
使用 3mm 六角扳手，手动拧紧打印机底部的 12 颗螺丝，固定背光模块。
第 7 步：放置打印机
在另一名人员的帮助下，握住 Form 4L 的底部前角和顶部后角。小心地将打印机直立旋转，使其位于调平脚上。
第 8 步：安装 Wi-Fi 天线
重新安装打印机背面的 Wi-Fi 天线。
完成修复
概览：安装好新的背光模块后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
将电源线连接到打印机和电源上。打印机将初始化。
第 2 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。进行小规模的测试打印，以确保打印机工作正常。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
