所需物品：
Formlabs：
- Light Processing Unit 4L (LPU 4L)
- 3mm 六角扳手（包含在 Form 4L 工具箱中）
第三方：
- 丁腈手套
白皮书
更换 Form 4L Light Processing Unit 4L (LPU 4L)
更换 Form 4L Light Processing Unit 4L (LPU 4L)
在 Form 4L 代打印机中，打印机的背光通过一个称为 Light Processing Unit 4L (LPU 4L) 的组件照射进行打印。LPU 4L 包含液晶面板、加热器和传感器，是 Form 4L 光学系统的重要组成部分。LPU 安装在 Form 4L 中树脂槽下方。LPU 故障会导致打印机无法正常打印。
请根据本指南更换 Light Processing Unit 4L (LPU 4L)。
预计时间：15－30 分钟
准备工作区
概览：准备好打印机和无尘的工作区，以便更换 LPU。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸 LPU
概览：拧松外壳螺丝，拆卸 LPU。
注意：
此步骤包括拆卸 LPU，从而露出 Form 4L 光学系统。从打印机上取下 LPU 时，确保没有灰尘或碎屑掉入光学共振腔。

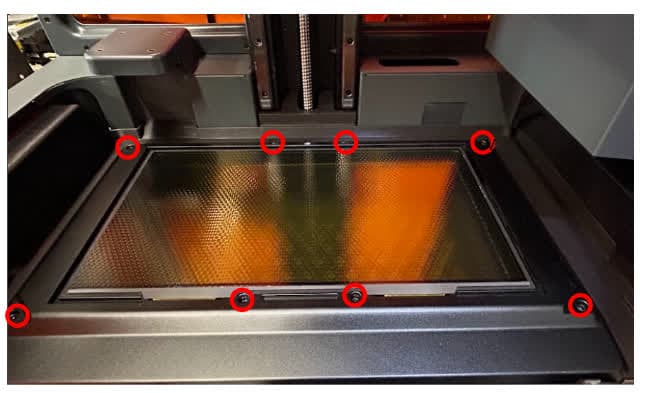

第 1 步：拧松 LPU 箱螺丝
打开打印机机罩。使用 3mm 六角扳手拧松 LPU 外壳上的八颗六角螺丝。

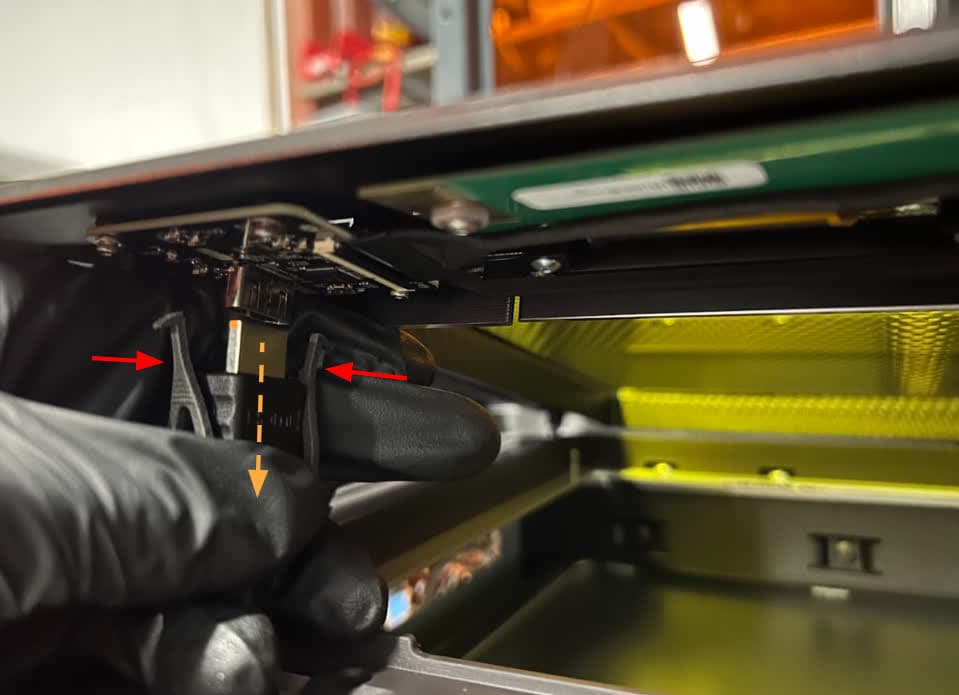

第 2 步：拔掉 HDMI 线

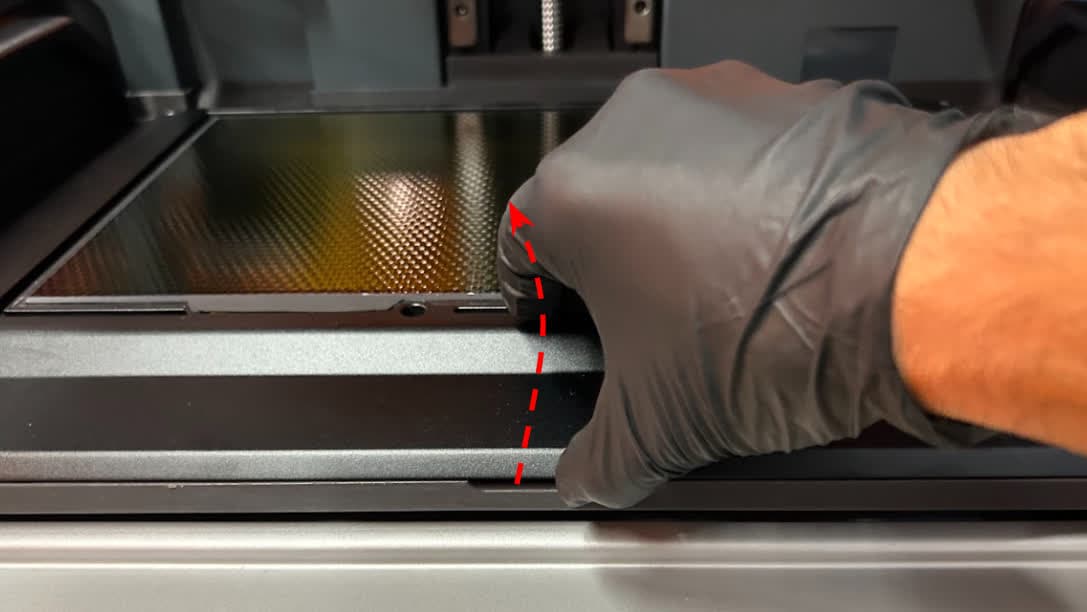

小心提起 LPU 并将其倾斜，使底部朝向您。找到 LPU 的 HDMI 电缆。挤压塑料固定夹，从 LPU 拔下 HDMI 电缆。

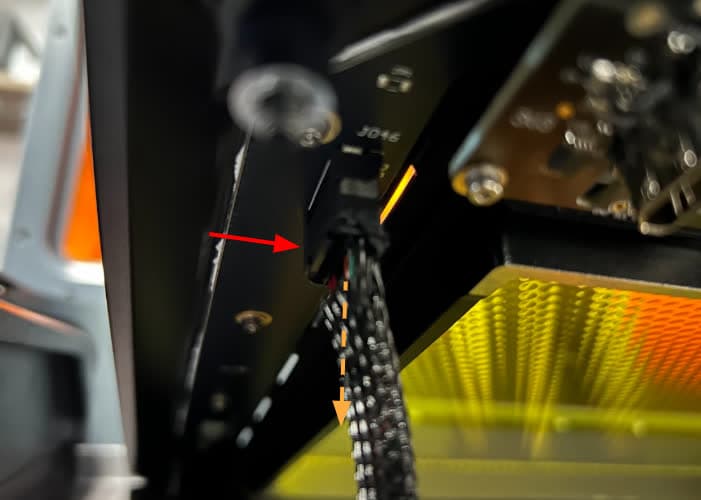

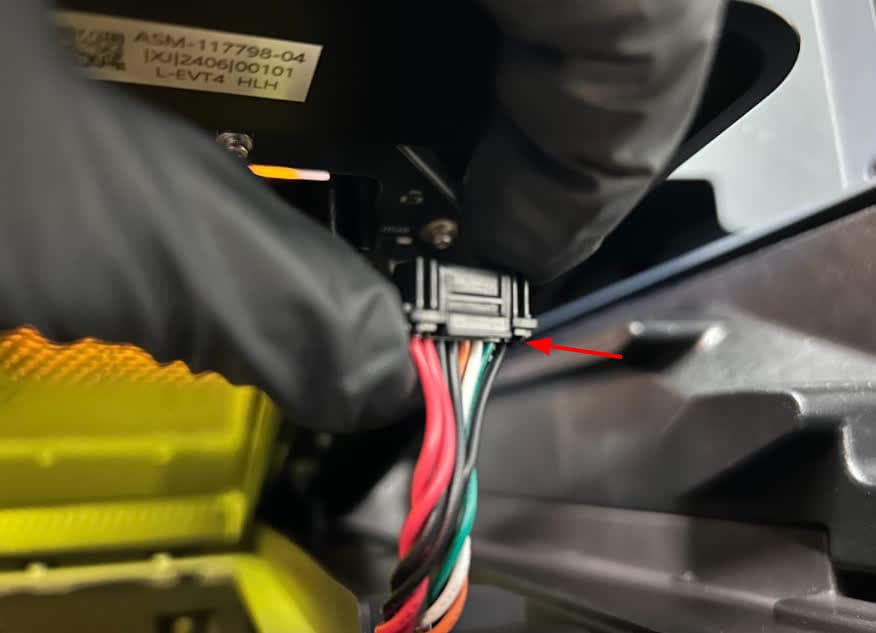

第 3 步：断开树脂槽加热器电缆
在打印机的两侧，加热器电缆夹子朝外。松开树脂槽加热器电缆，方法是挤压连接器上的插片，然后直接拉离 LPU。请勿拉扯电缆本身。
第 4 步：拆卸 LPU
从打印机上拆卸 LPU，并将其放在一旁以便与电子废弃物一同处置。
安装 LPU 替换件
概览：拆卸旧 LPU 后，连接并安装新 LPU。

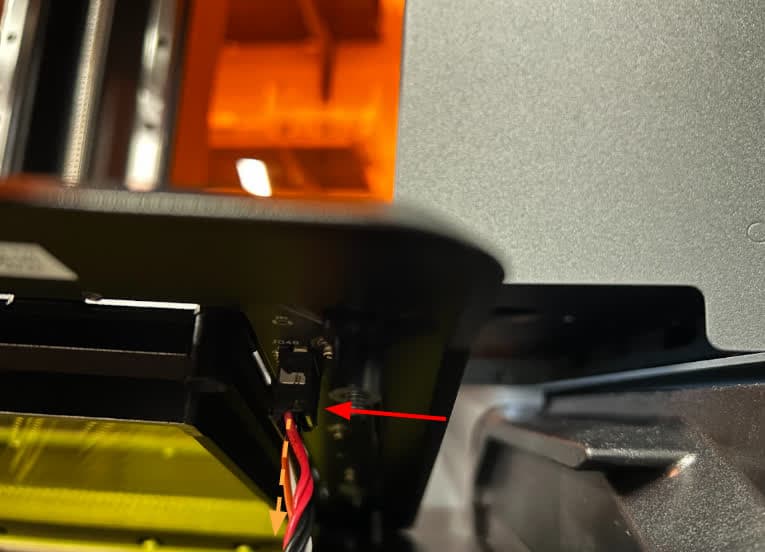

第 1 步：连接树脂槽加热器电缆
放置 LPU，使电缆连接器朝向打印机前面。将树脂槽加热器电缆插入 LPU 的连接器。塑料插片应卡入到位，以固定电缆。
第 2 步：连接 HDMI 线
将 HDMI 电缆插入 LPU 端口。确保塑料固定夹上的两个插销卡入到位。
第 3 步：安装 LPU
确保光学共振腔和 LPU 上无灰尘和碎屑。将 LPU 放到光学共振腔上，对齐螺孔。
第 4 步：拧入外壳螺丝
使用 3mm 六角扳手部分拧紧 LPU 外壳上的八颗六角螺丝。

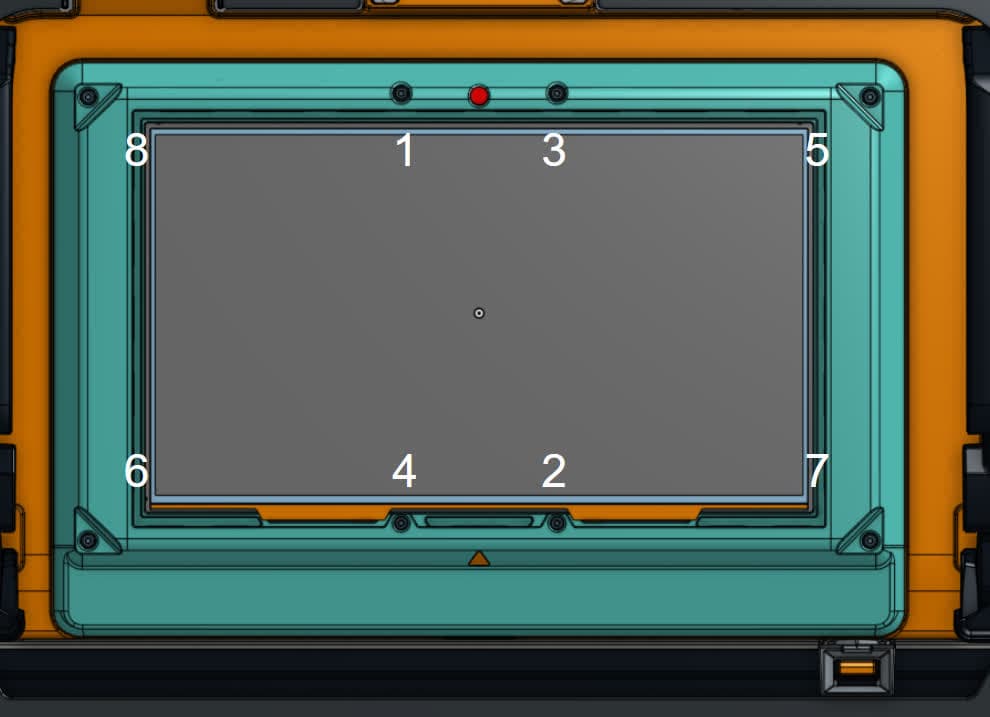

第 5 步：固定 LPU
松装所有螺丝后，按对角线方式拧紧螺丝，如上图所示。螺丝应牢固，但不能过紧。为避免过度拧紧，请握住六角扳手的短端。
完成修复
概览：安装好 LPU 替换件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源上。打开打印机背面的开关。打印机将初始化。
第 2 步：对齐构建平台
在触摸屏上，点击 Settings（设置）> Tools（工具）> Align build platform（对齐构建平台）。请遵循屏幕上的说明进行操作。
第 3 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或 您的授权经销商，以分享该程序的结果。
