更换 Form Cure（第二代）加热器

Form Cure 包含两个加热器，用于在后固化过程中加热打印部件。如果加热器损坏或发生故障，打印部件可能无法正常进行后固化，也无法达到最佳机械性能。更换加热器以恢复正常功能。

请根据本指南更换 Form Cure（第二代）加热器。

所需物品：

Formlabs：

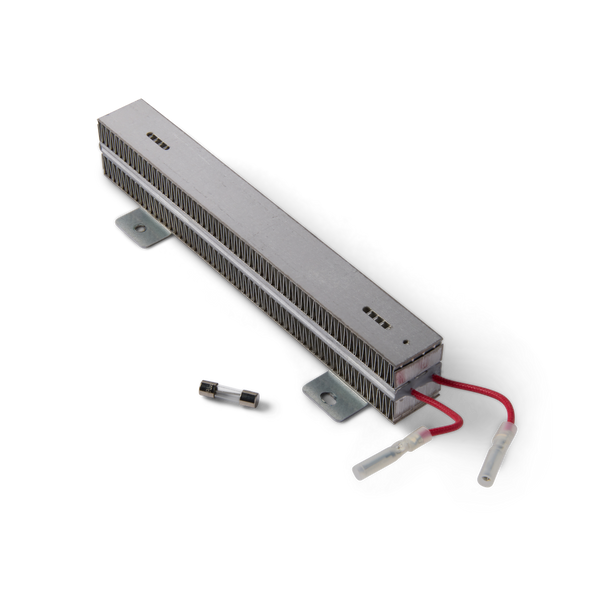

2 个加热器
2mm 六角扳手（包含在 Form 4/Form 4L 工具箱中）
2.5mm 六角扳手（包含在 Form 4/Form 4L 工具箱中）

第三方：

丁腈手套
十字或一字螺丝刀
防静电接地带

预计时间：30 分钟

注意：

Formlabs 设备含有敏感的电子元件。在接触机器中的任何电子设备之前，请先使用一条防静电腕带或与一块接地的金属相接触，以确保自己的肢体良好接地。

准备工作区

概览： 准备好 Form Cure（第二代）和工作区，以便更换加热器。

第 1 步：准备工作区

清理机器周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：清理 Form Cure 固化室

警告：

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。

打开 Form Cure 的门。用纸巾清理后固化室中可能积聚或固化的所有树脂。如有必要，可使用异丙醇沾湿纸巾。

危险：

IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。在开始后固化周期前，确保 IPA 完全挥发。

第 3 步：拆卸转盘

将转盘直接向上抬离滚轴，放在一旁。

第 4 步：拔掉机器电源线

使用设备背面的电源开关关闭机器。请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果刚刚使用过机器，则后固化室仍会有余热。请至少等待十分钟，让后固化室冷却。

危险：

在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器外壳。在尚未安装外壳的情况下，切勿重新接通机器电源。

拆卸加热器

概览： 拆卸加热器盖板，以便拆卸加热器。

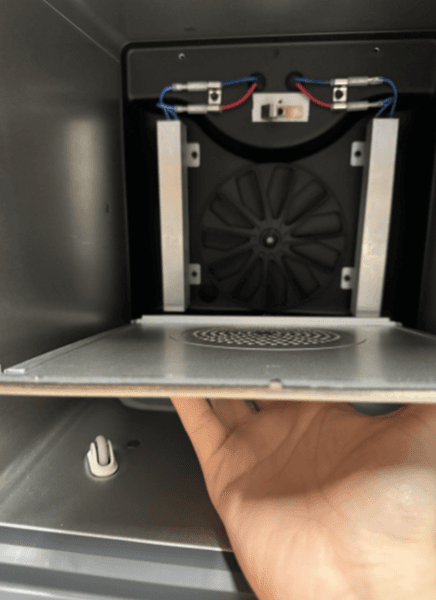

第 1 步：拧下加热器盖板螺丝

使用 2.5mm 六角扳手，拧下将加热器盖板固定在机器上的 4 颗螺丝。将面板和螺丝放在一旁。

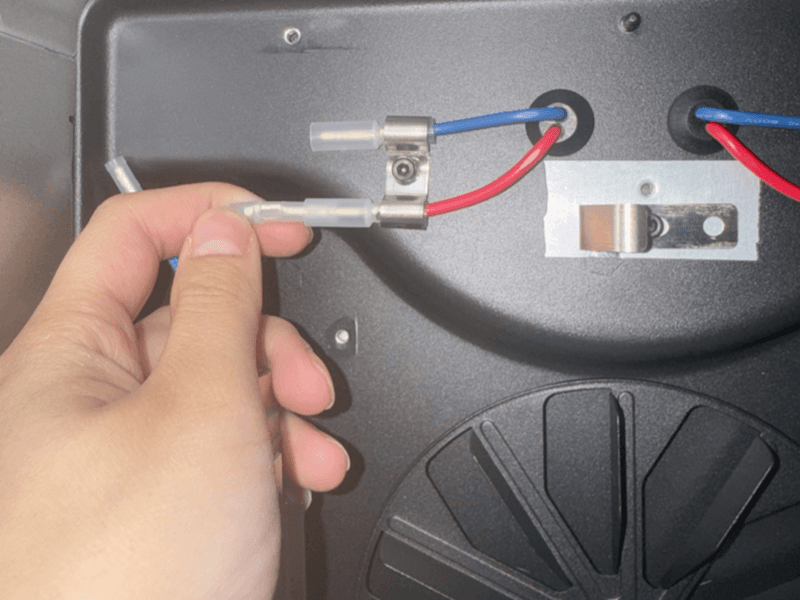

第 2 步：断开加热器电缆

每个加热器通过一根蓝色电缆和一根红色电缆与机器相连。轻轻拉动四根电缆上的塑料外壳，断开加热器。请勿拉扯单独的电线。

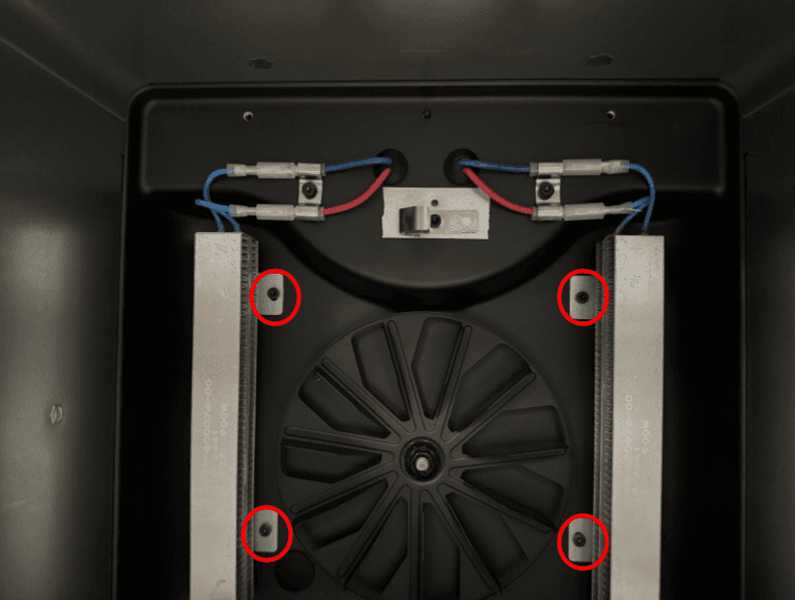

第 3 步：拧下加热器固定螺丝

使用 2.5mm 六角扳手，拧下将每个加热器固定在机器上的两颗加热器固定螺丝。将四颗螺丝放在一旁。

第 4 步：拆卸加热器

从机器上拆卸两个加热器。放在一旁，以便与电子废弃物一同处置。

安装加热器替换件

概览：安装并固定加热器替换件。

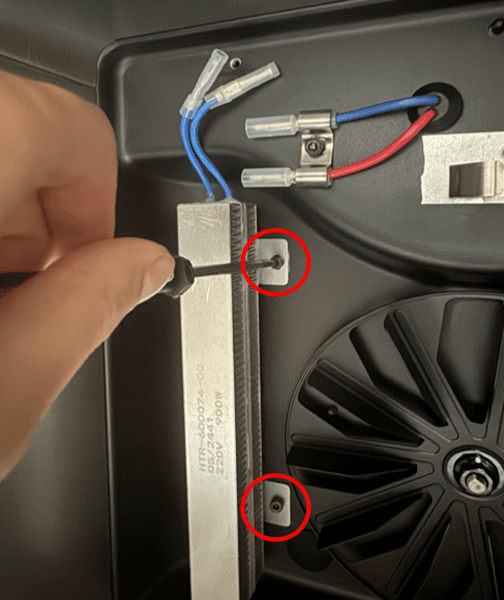

第 1 步：安装并固定加热器替换件

将加热器替换件放置在安装面上，对齐安装支架上的螺孔和机器上的螺孔。确保电缆处于正确的位置。

在两个螺孔中各拧入一颗加热器固定螺丝。使用 2.5mm 六角扳手将其拧紧，直至完全紧固。

第 2 步：将第二个加热器替换件固定在机器上

重复第 1 步，将第二个加热器替换件固定在机器上。

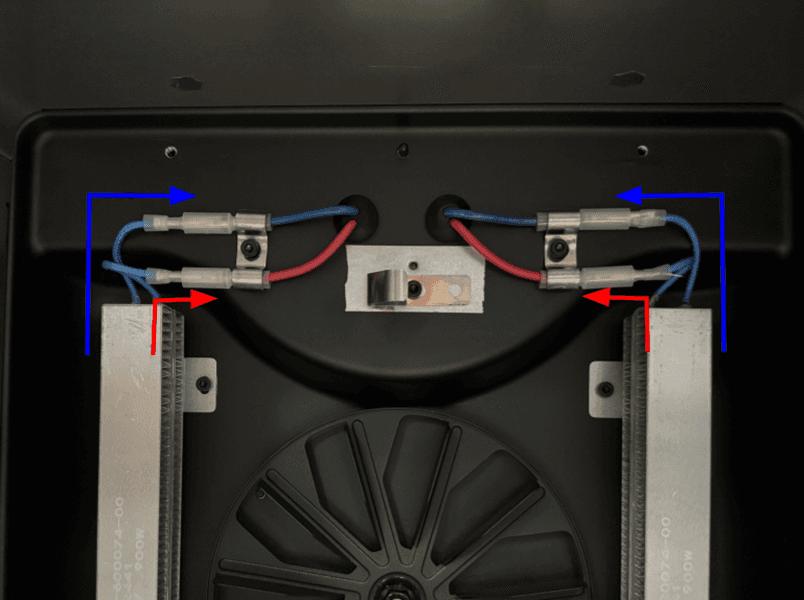

第 3 步：连接加热器电缆

每个加热器都有两根连接到机器的电缆。将内部电缆连接到红色电缆上。将外部电缆连接到蓝色电缆上。电缆正确连接后会发出咔哒声。

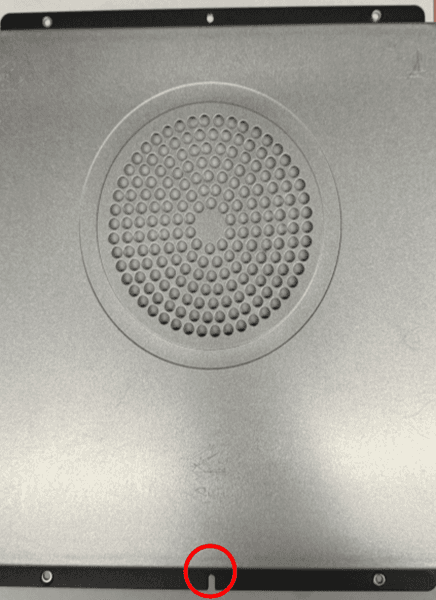

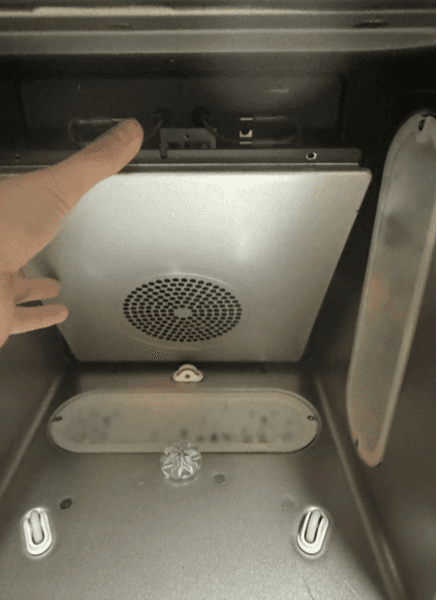

第 4 步：对齐加热器盖板

将加热器盖板以正确的方向对准，底部的缺口和黑色的安装支架朝向固化室外部。将加热器盖板倾斜一定角度，以便插入到位而不影响风扇。

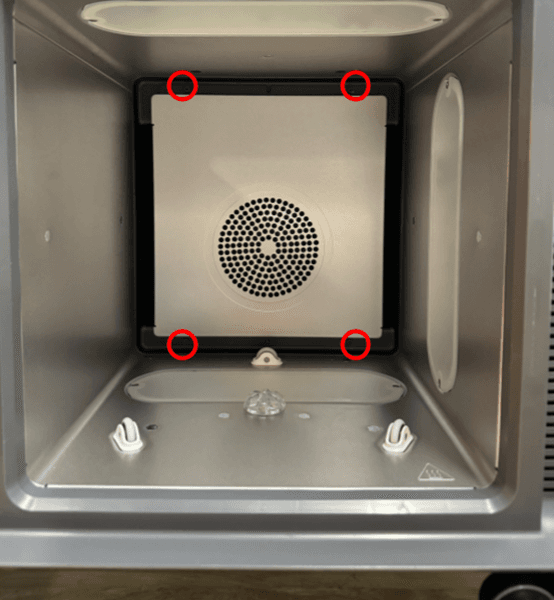

第 5 步：固定加热器盖板

在四个螺孔中各拧入一颗加热器机罩面板螺丝。使用 2.5mm 六角扳手将其拧紧，直至完全紧固。

完成修复

概览：安装好加热器替换件后，接通机器电源并进行最终检查。

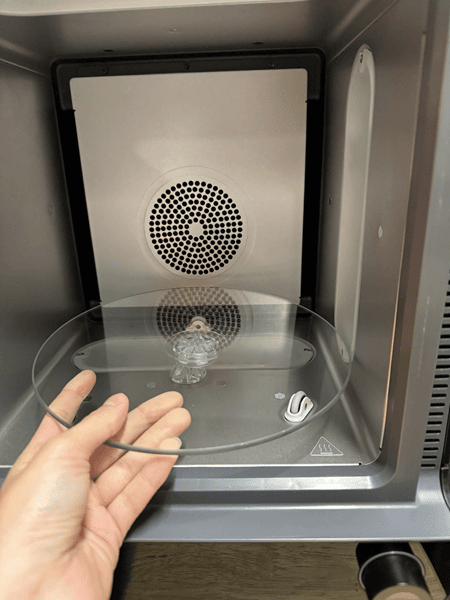

第 1 步：插入转盘

将转盘放在转盘支架上。

第 2 步：接通机器电源

关闭 Form Cure 门。将电源线连接到 Form Cure 和电源上。将设备背面的断路器开关拨到 ON（开） 位置，打开机器。Form Cure 随即初始化。

第 3 步：测试修复

启动后固化周期，测试加热器替换件。监控 Form Curec，确保其正常加热。请联系 Formlabs Support 或您的授权经销商，以分享操作结果。
