所需物品：
Formlabs：
- 加热器模块替换件
- 120V：RP-FHL-CU-120HR-01
- 230V：RP-FHL-CU-230HR-01
第三方：
- 2.5mm 六角螺丝刀
- 5.5mm 套筒螺丝刀
- 丁腈手套
白皮书
更换 Form Cure L V1 加热器模块
更换 Form Cure L V1 加热器模块
Form Cure L V1 配备两个加热器模块，用于在后固化过程中加热打印部件。如果任何加热器模块发生故障或损坏，打印部件可能无法正常进行后固化且达不到最佳机械性能。
请根据本指南拆卸和更换 Form Cure L V1 加热器模块。
预计所需时间： 30 分钟（如果最近使用过机器，可能需要额外的时间让加热器冷却）
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Cure L 和无尘的工作区，以便更换加热器模块。
第 1 步：拔掉网络电缆和 Wi-Fi 天线
如果已连接以太网电缆和 USB 连接线，请断开它们与机器的连接。拧开并拆除 Wi-Fi 天线。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果近期使用过机器，加热器模块仍会有余热。至少等待两个小时，让加热器冷却。
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
拆卸顶部外壳
概览： 拧下螺丝并从 Form Cure L 上取下顶部外壳，以便操作加热器模块。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

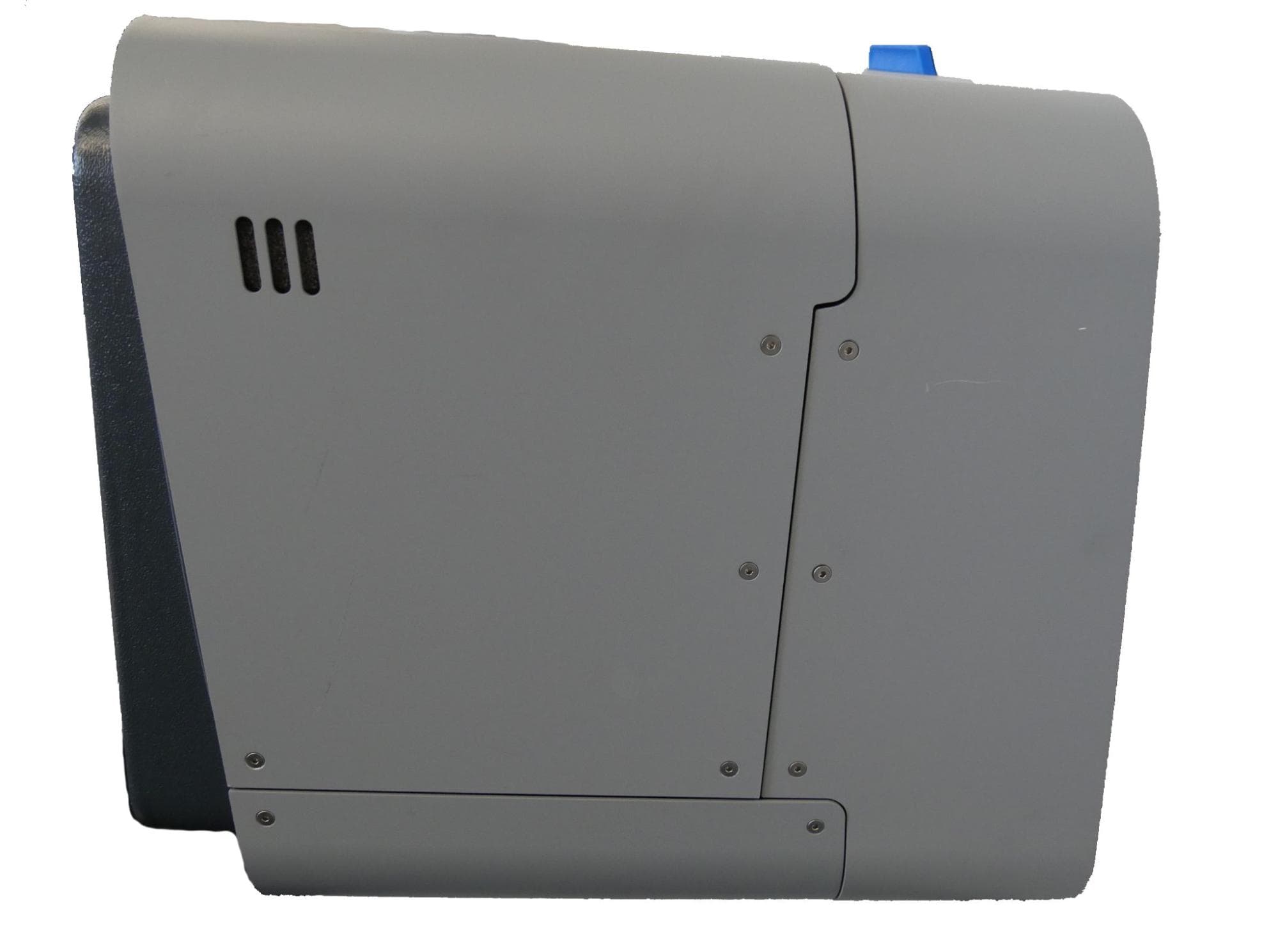

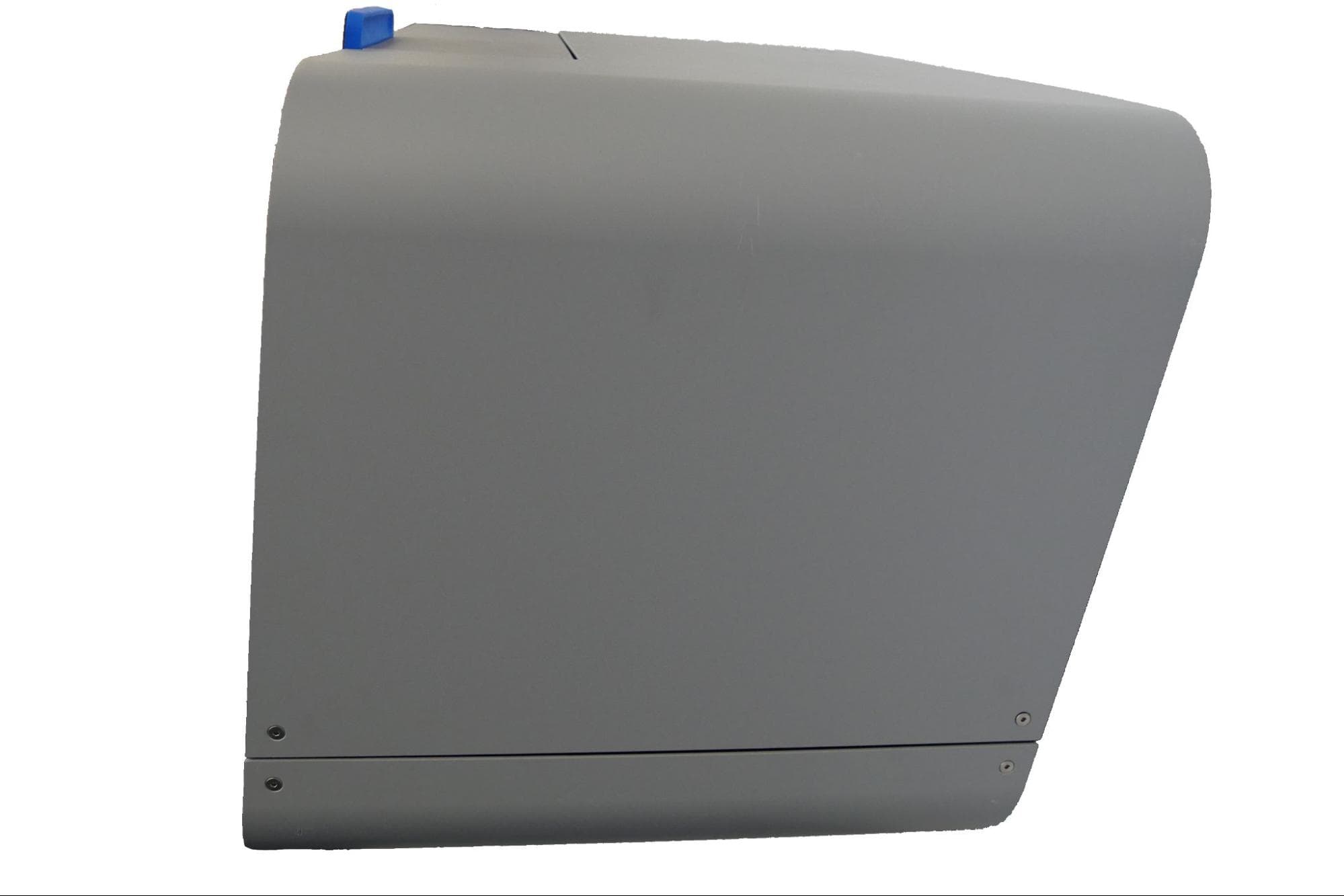

第 1 步：拧下顶部外壳固定螺丝
顶部外壳由六颗六角螺丝固定在机框上。在操作人员面向 Form Cure L 正面时，有两颗螺丝位于右侧，四颗位于左侧。使用 2.5mm 六角扳手拧松并取下螺丝。

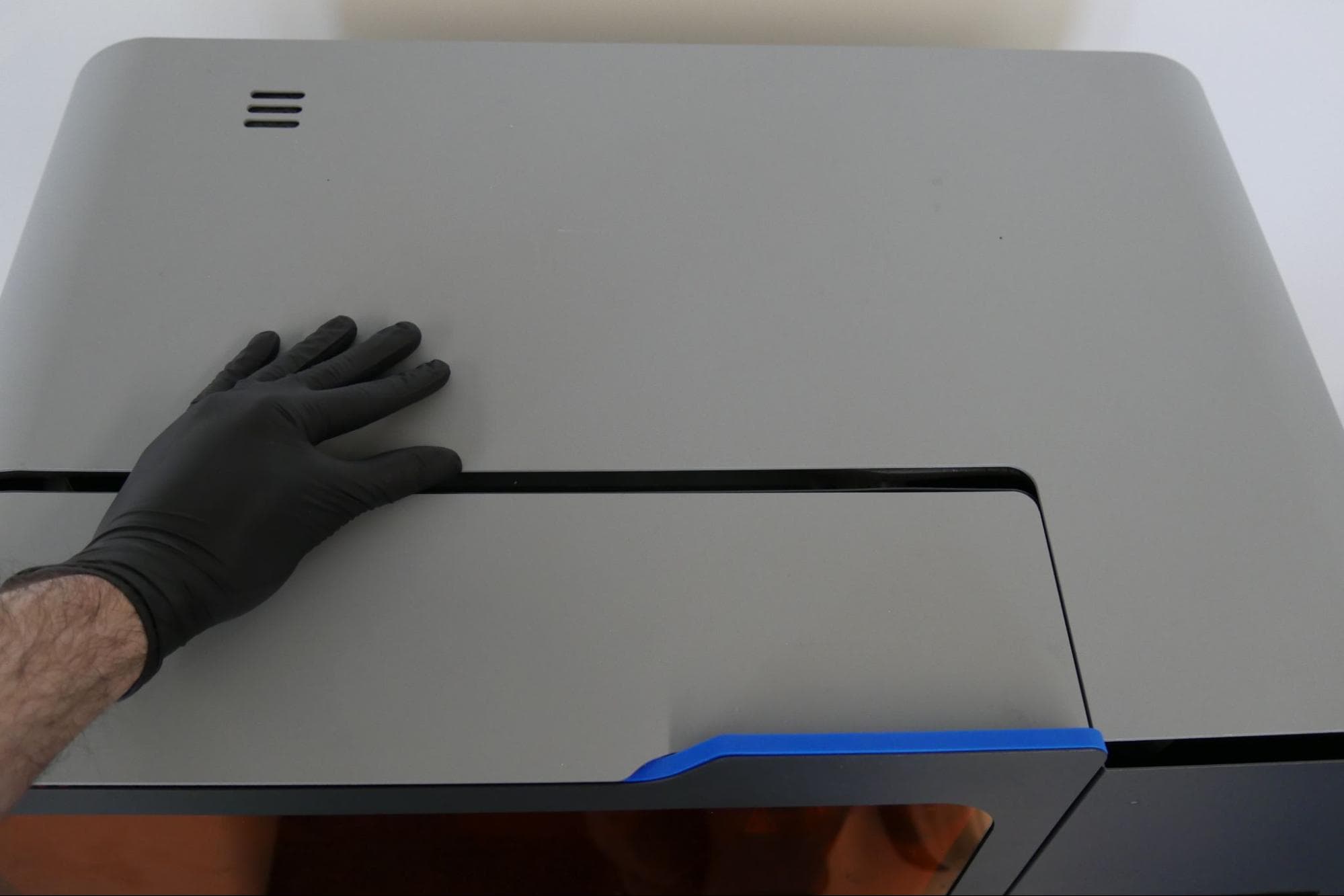

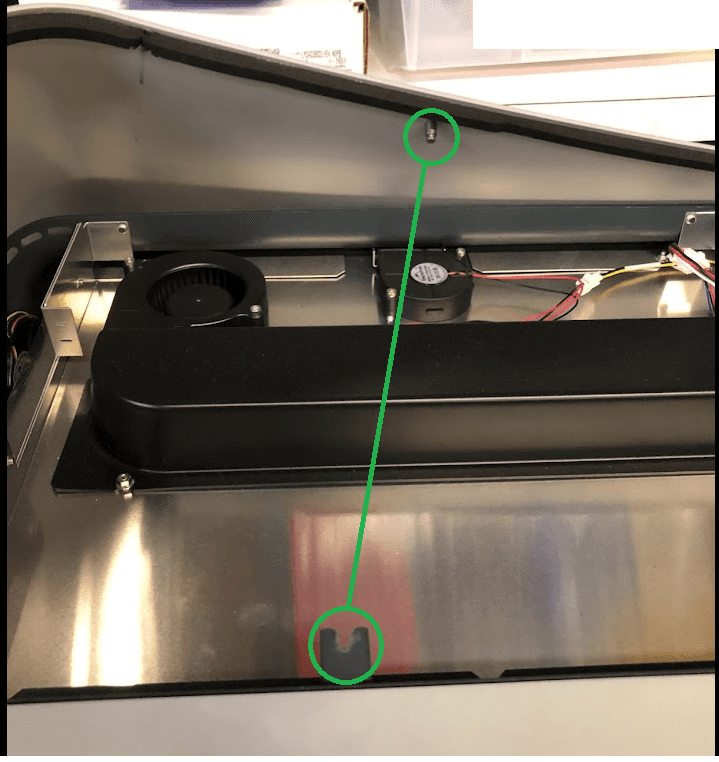

第 2 步：拆卸顶部外壳
将顶部外壳滑向机器背部，使其与机框分离。从机器上抬起顶部外壳并放在一旁。
拆卸加热器模块
概览： 拧下螺丝，拔下插头，卸下待更换的加热器模块。

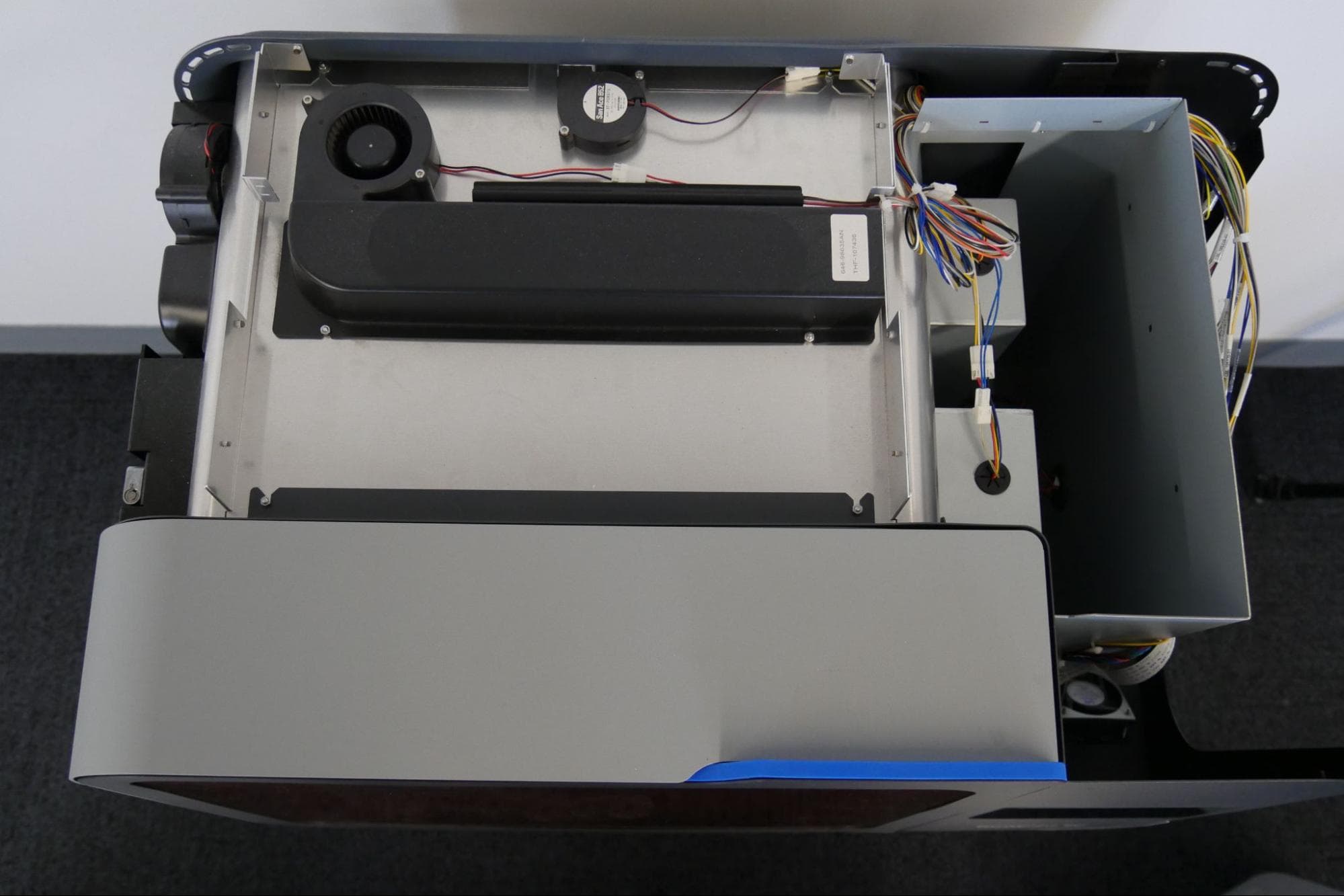

第 1 步：找到加热器模块
面向 Form Cure L 门，在机器右侧找到加热器模块。加热器模块是连接在固化室右侧的两个矩形盒。注意待更换的加热器：前部加热器安装在更靠近 Form Cure L 门的位置，而后部加热器安装在更靠近机器背面的位置。

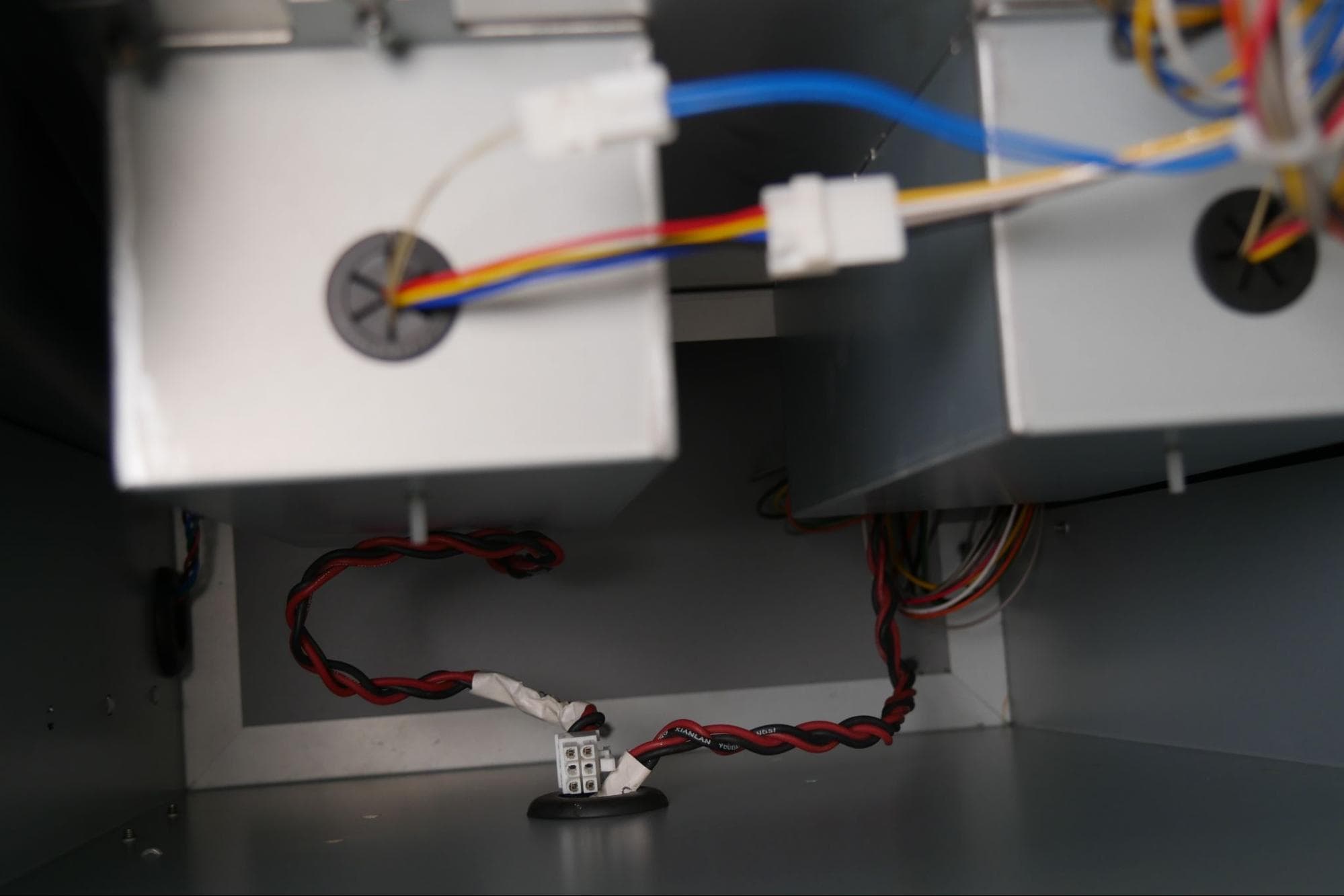

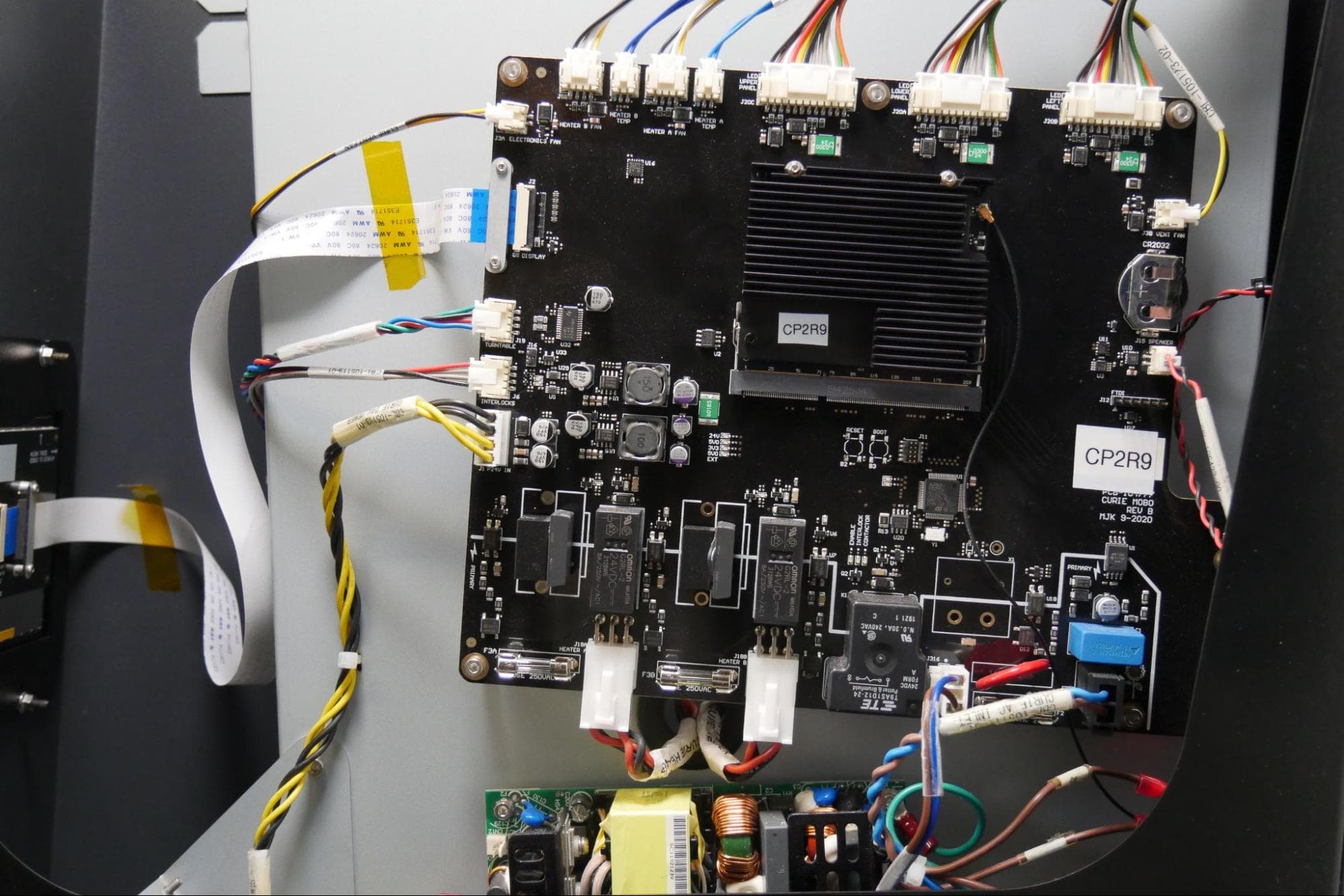

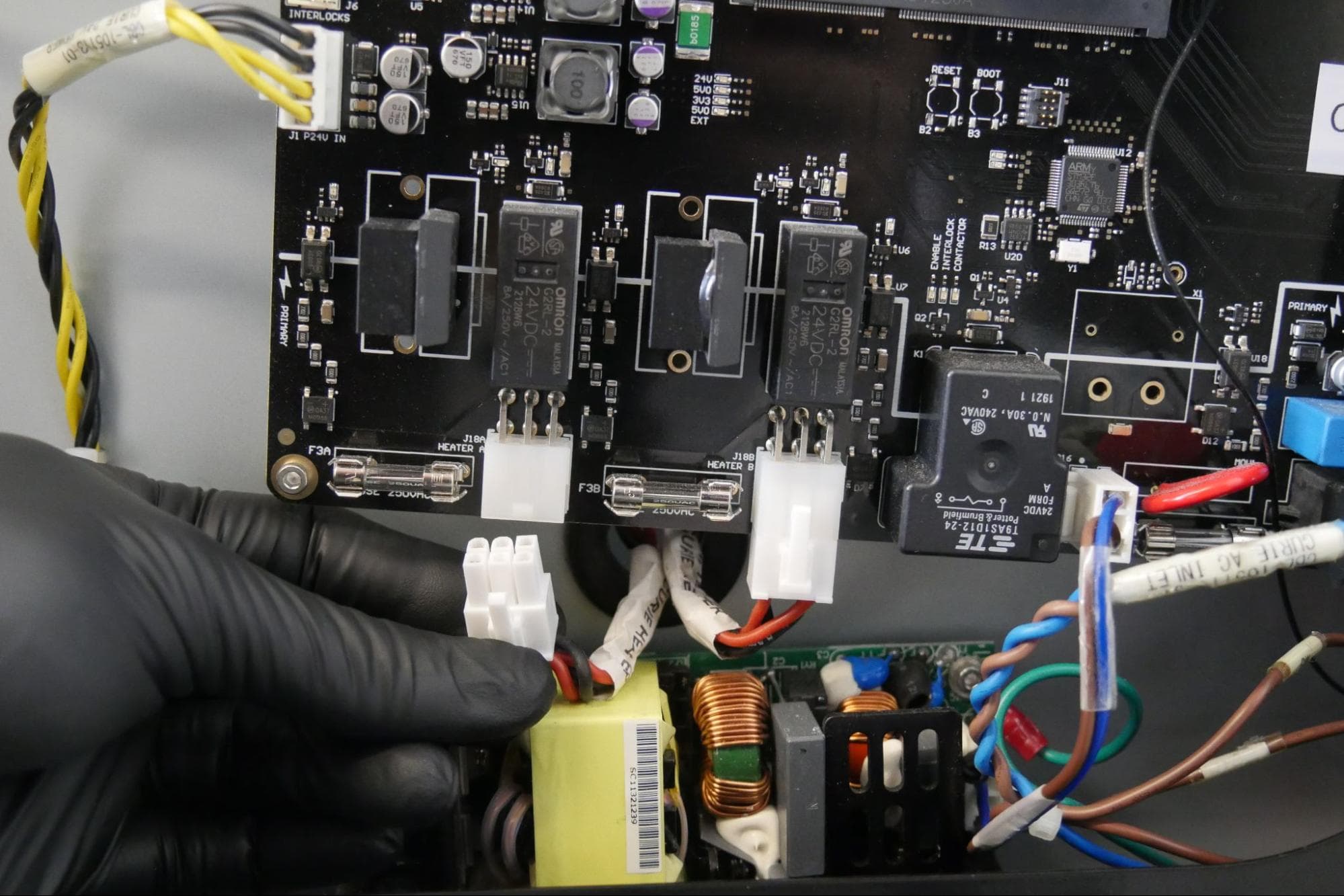

第 2 步：断开加热器模块与主板的连接
从加热器模块底部沿着电线找到机器右侧的主板。加热器模块插入主板底部。如前所述，前部加热器模块的连接位置更靠近 Form Cure L 门。
握住待更换加热器的连接器，将其从主板上断开。请勿拉动电线本身。
将电线穿过主板下壁上的索环。

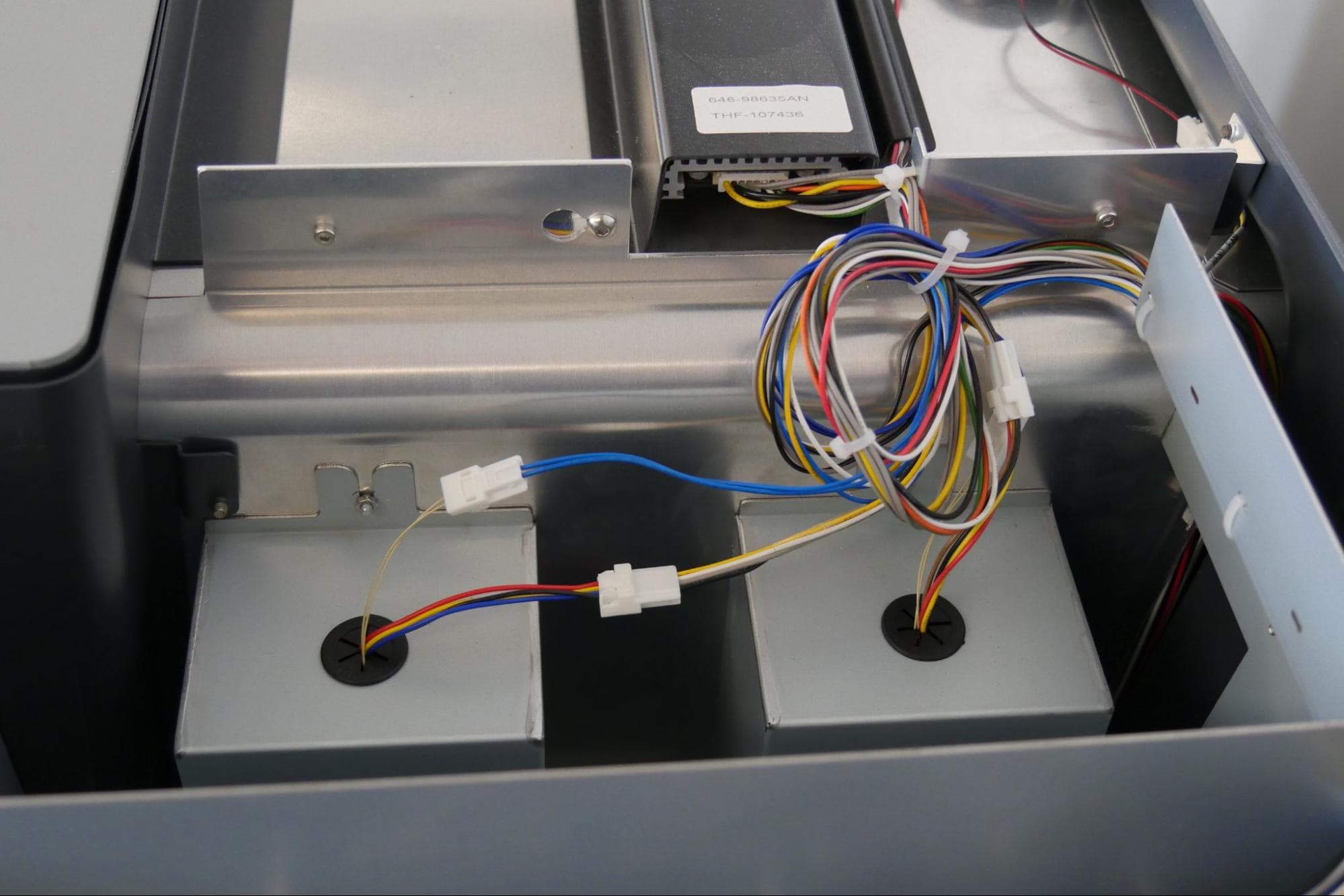

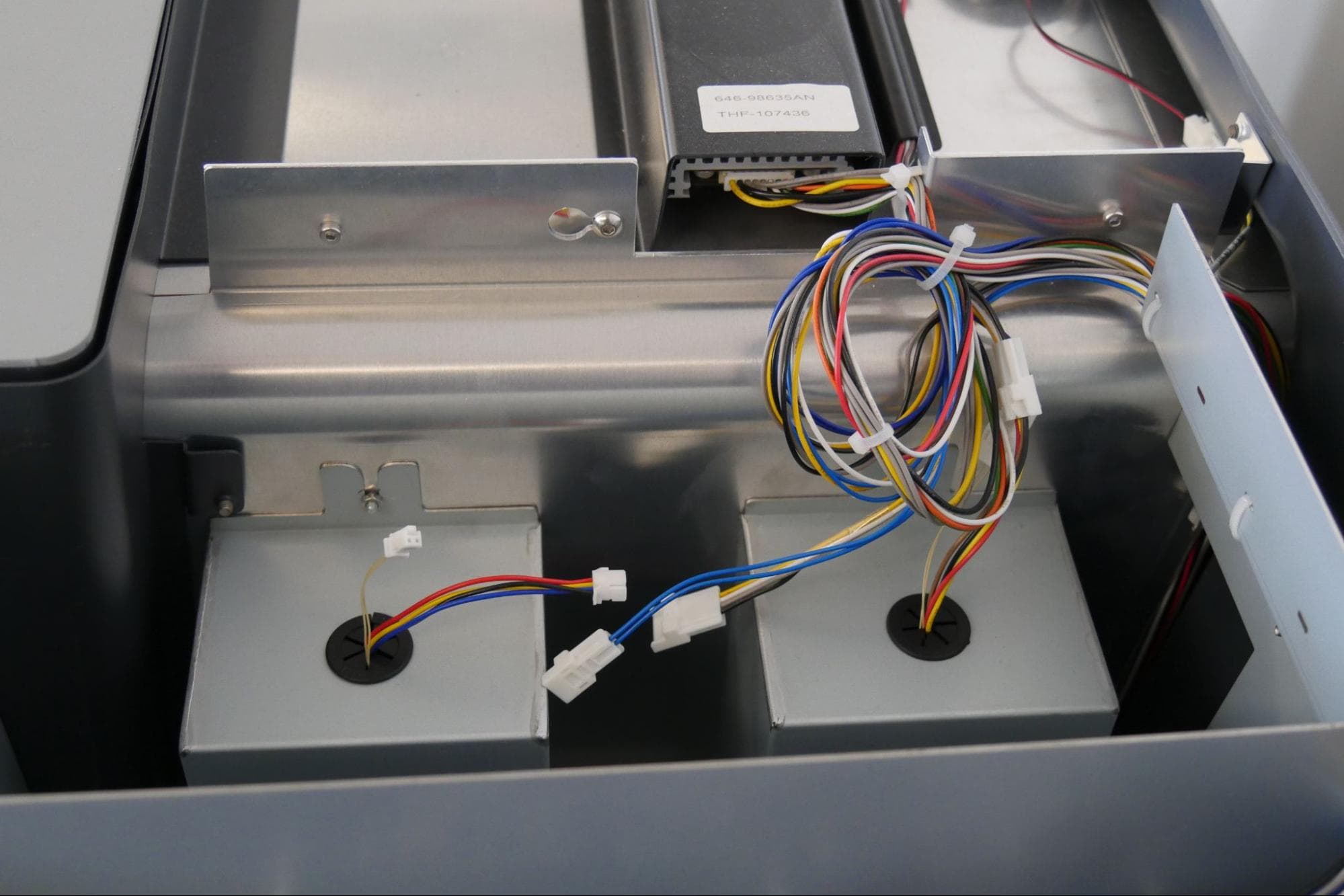

第 3 步：断开热敏电阻和风扇电缆
拔下热敏电阻的 2 针电缆（蓝色）和加热器模块风扇的 3 针电缆（红色、白色和黑色）。断开电缆时，应握住连接器将彼此分离。请勿拉动电线本身。

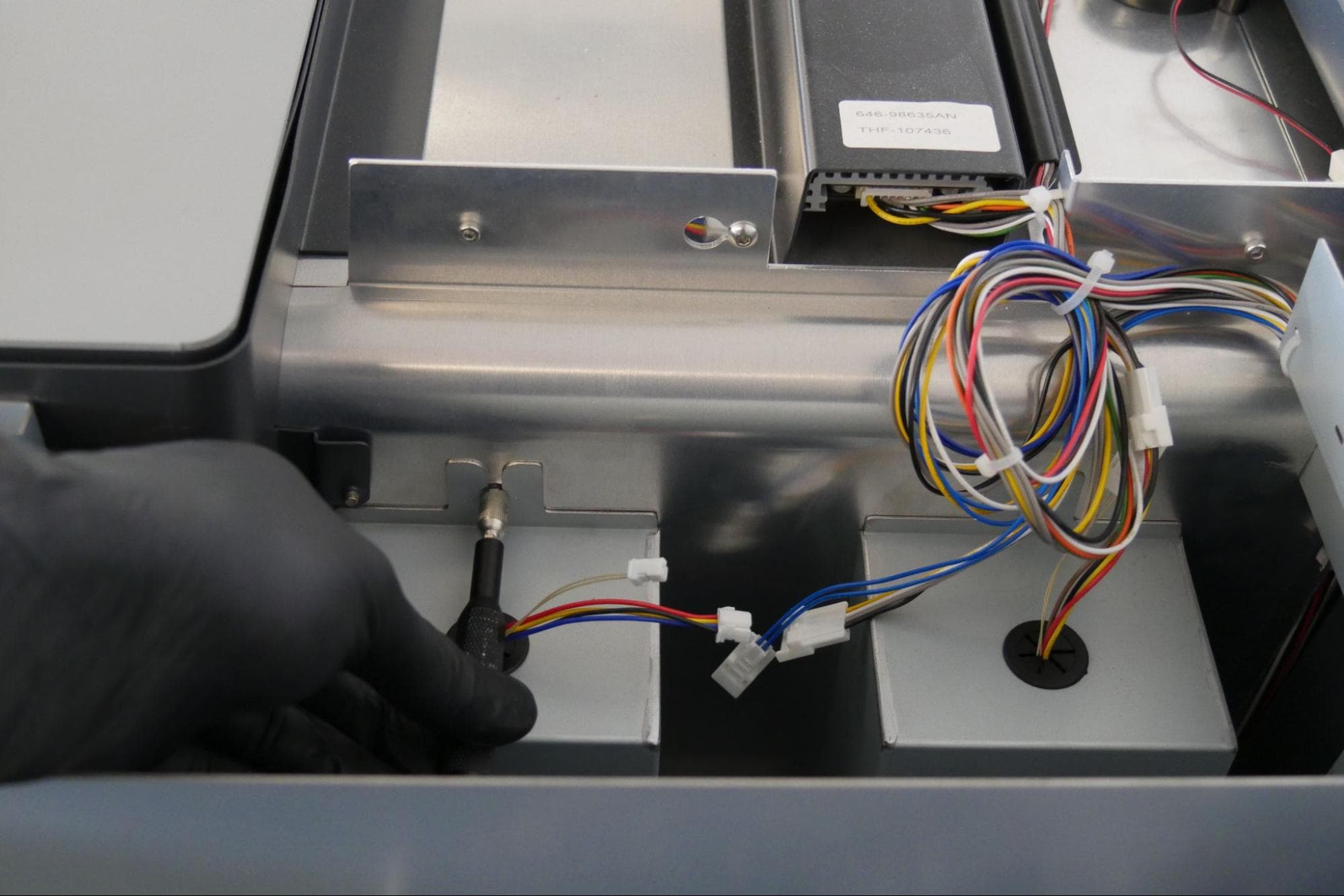

第 4 步：拧下加热器模块固定螺母
每个加热器模块由模块顶部的单个螺母固定。对于待更换的加热器模块，使用 5.5mm 套筒扳手松开并卸下螺母。

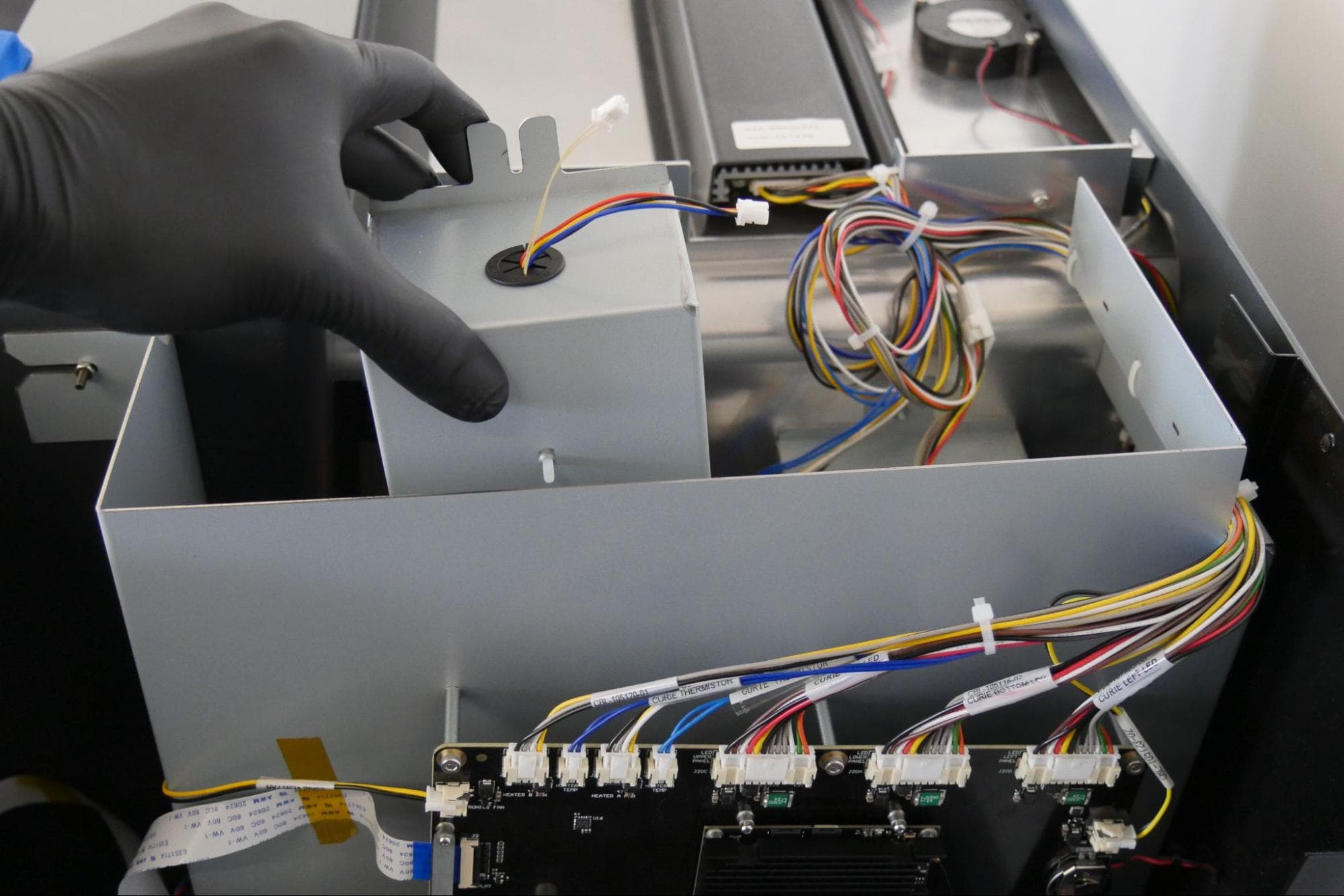

第 5 步：拆卸加热器模块
将加热器模块从 Form Cure L 中提出并放在一旁。
第 6 步：拆卸另一个加热器模块（可选）
如果要更换全部两个加热器模块，请对另一个加热器模块重复步骤 1－5。
安装新的加热器模块
概览： 安装并固定新的加热器模块。

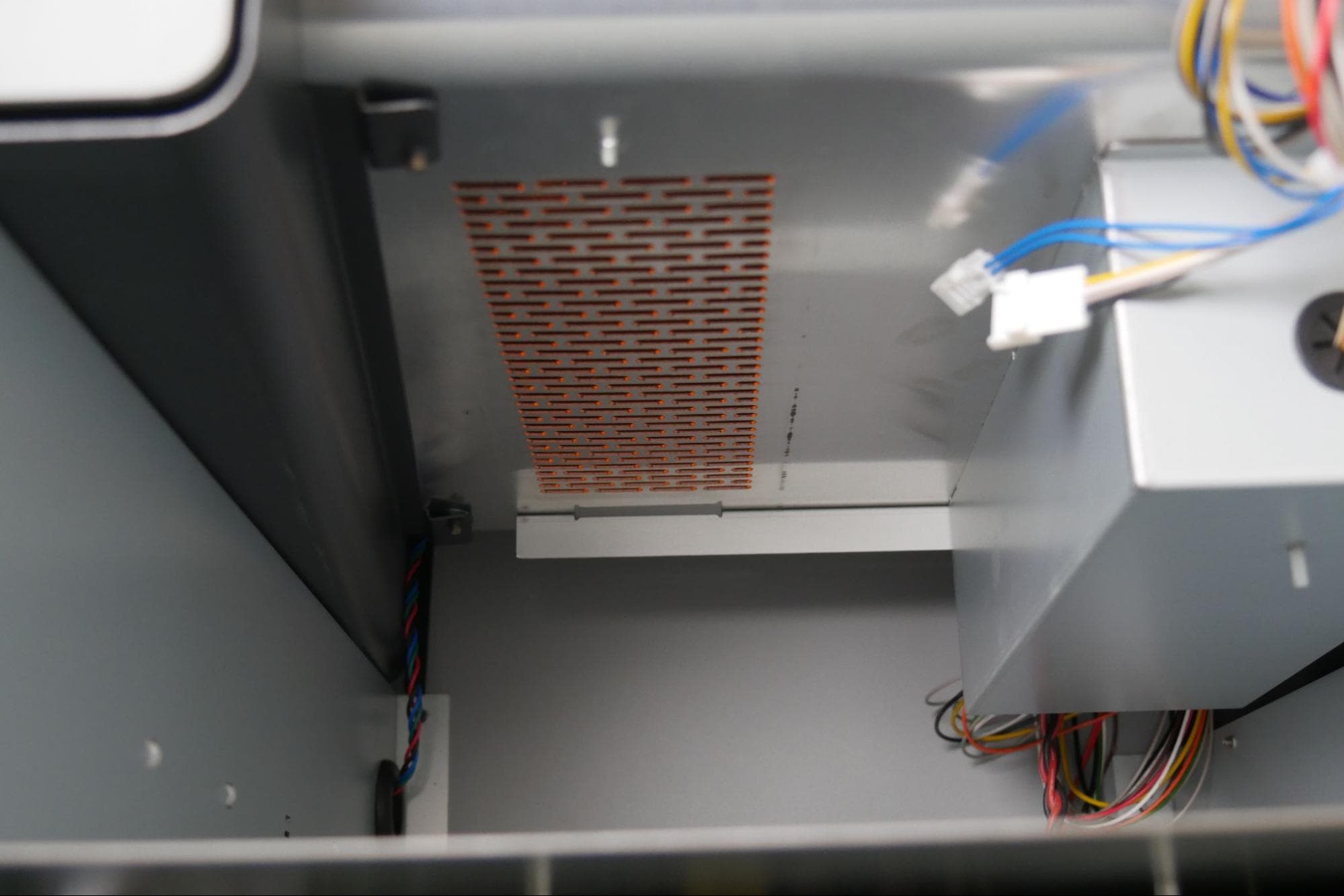

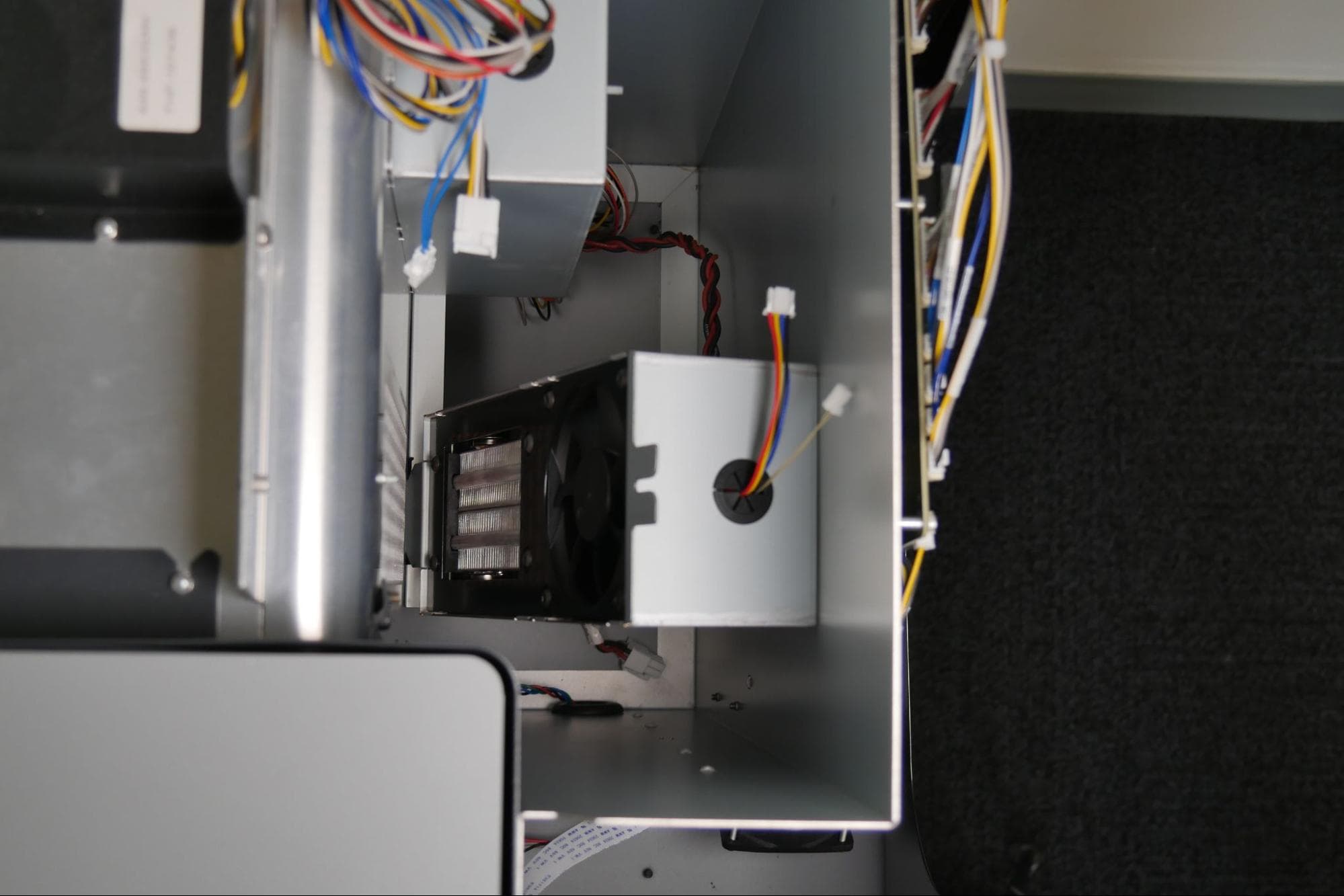

第 1 步：安装并固定加热器模块替换件
将加热器模块替换件放在安装面上，使模块底部的插片与安装支架的插槽对齐。将加热器模块向下放置到位。
重新安装固定螺母，使用 5.5mm 套筒扳手拧紧固定螺母，直至完全紧固。如果安装正确，后部加热器组件护罩会与固化室壁平齐。
第 2 步：重新连接热敏电阻和风扇电缆
重新连接热敏电阻电缆和风扇电缆。只有按照正确方向，连接器才能正确地相互插入。注意请勿折弯连接器的针脚。

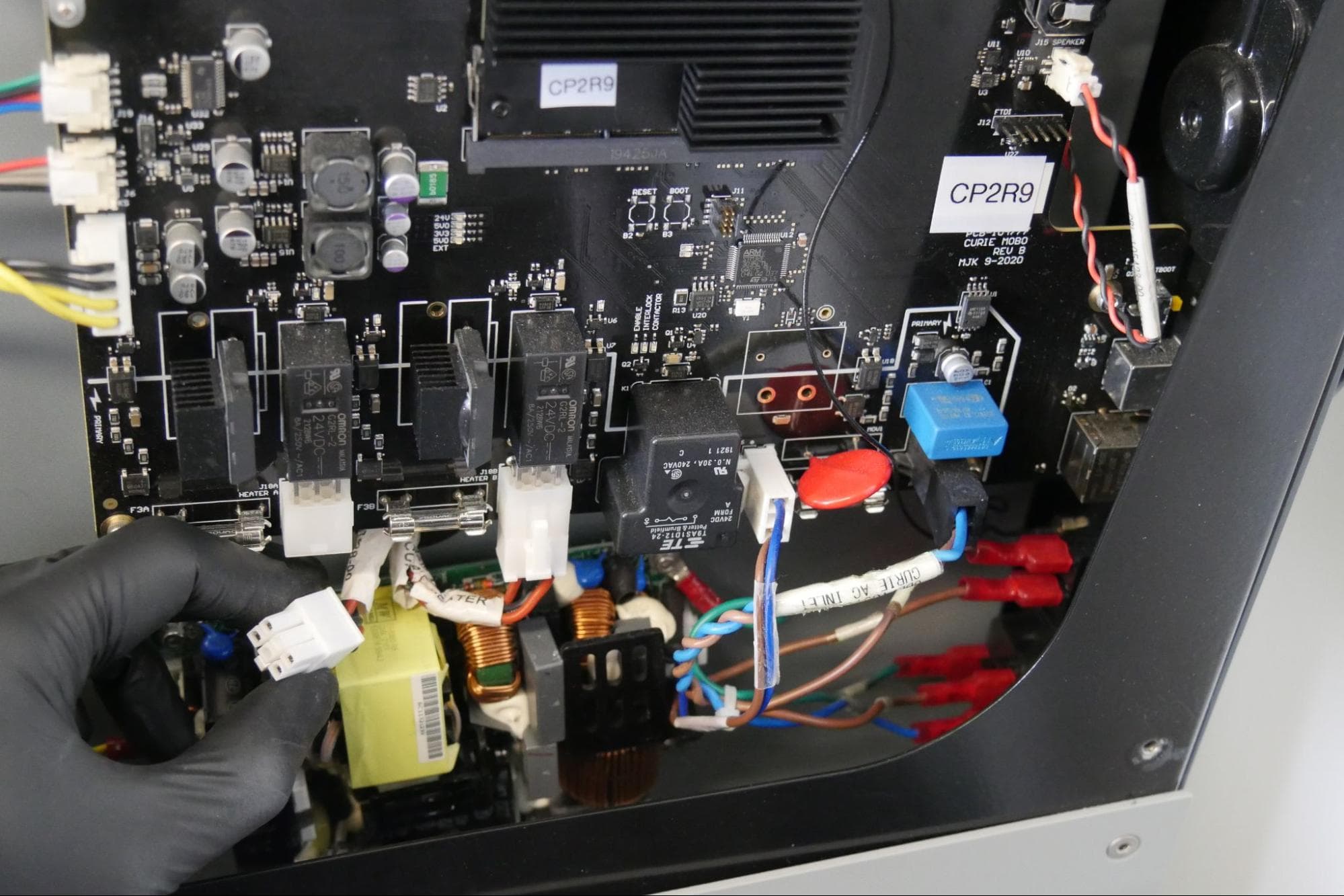

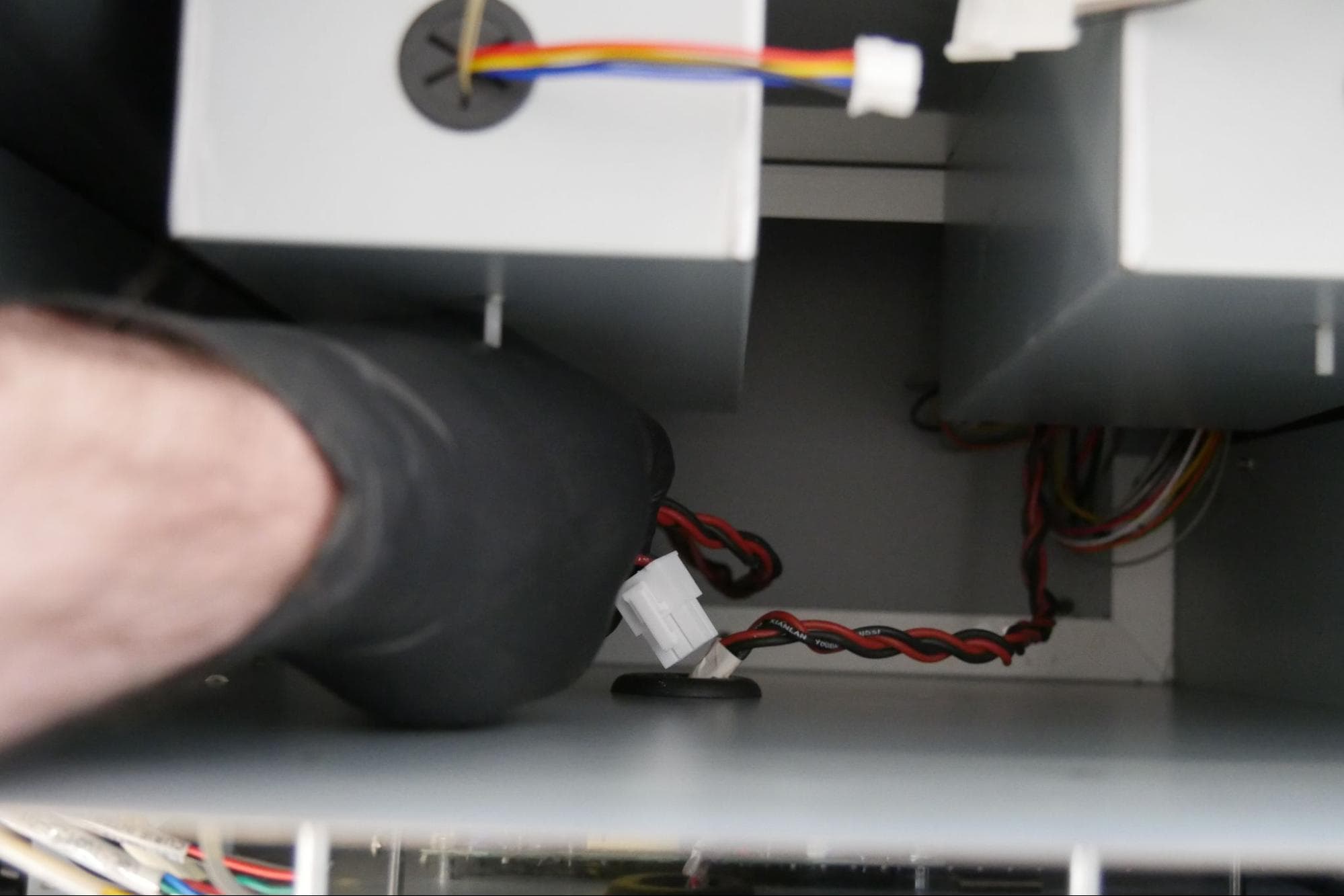

第 3 步：重新连接主板电缆
将加热器模块电缆的其余部分穿过主板下面的索环，并连接到相应的加热模块插头。只有按照正确方向，连接器才能正确地插入主板。注意请勿折弯连接器的引脚。
第 4 步：安装另一个加热器模块替换件（可选）
如果要更换全部两个加热器模块，请对另一个加热器模块重复步骤 1－3。
重新安装顶部外壳
概览： 在执行任何其他维护程序后，重新安装并固定顶部外壳。
第 1 步：重新安装顶部外壳
将顶部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。将顶部外壳滑向机器前部，将其挂住到位。检查顶部外壳上的螺孔是否与机框上的相应螺孔对齐。
第 2 步：固定顶部外壳
在顶部外壳的六个螺孔中各拧入一颗 2.5mm 六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 重新安装顶部外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接 Form Cure L 电源线并打开电源。将设备背面的断路器开关切换至 开 位置以开机。
第 2 步：测试修复效果
启动一个后固化周期以测试加热器模块替换件。监测 Form Cure L，确保加热器模块正常加热。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
