所需物品：
Formlabs：
- 电源替换件 (RP-FS1-PSU-01)
- 注：Form Cure L V1 使用与 Fuse 1、Fuse 1+ 30W 和 Fuse Blast 相同的电源。
第三方：
- 2.5mm 六角螺丝刀
- #2 十字螺丝刀
- 丁腈手套
白皮书
更换 Form Cure L V1 电源
更换 Form Cure L V1 电源
Form Cure L V1 设备的电源位于主板下方，机器的右侧。电源损坏或故障会导致机器无法正常工作。
请根据本指南更换 Form Cure L V1 的电源。
预计所需时间： 15–20 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Cure L V1 和无尘的工作区，以便更换电源。
第 1 步：拔掉网络电缆和 Wi-Fi 天线
如果已连接以太网电缆和 USB 连接线，请断开它们与机器的连接。拧开并拆除 Wi-Fi 天线。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
拆卸顶部外壳
概览： 拧下螺丝并从 Form Cure L 上取下顶部外壳，以便操作电源。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

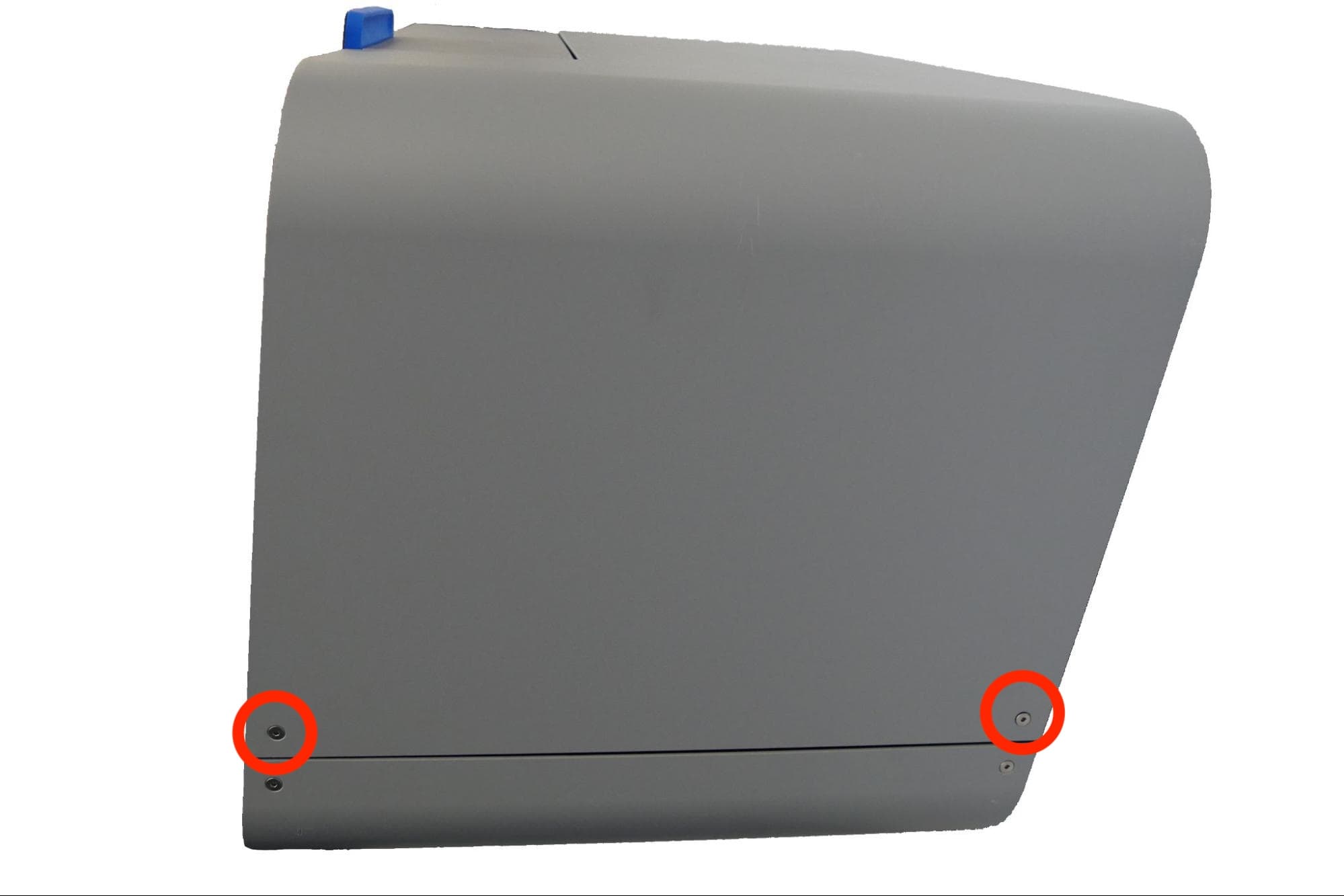

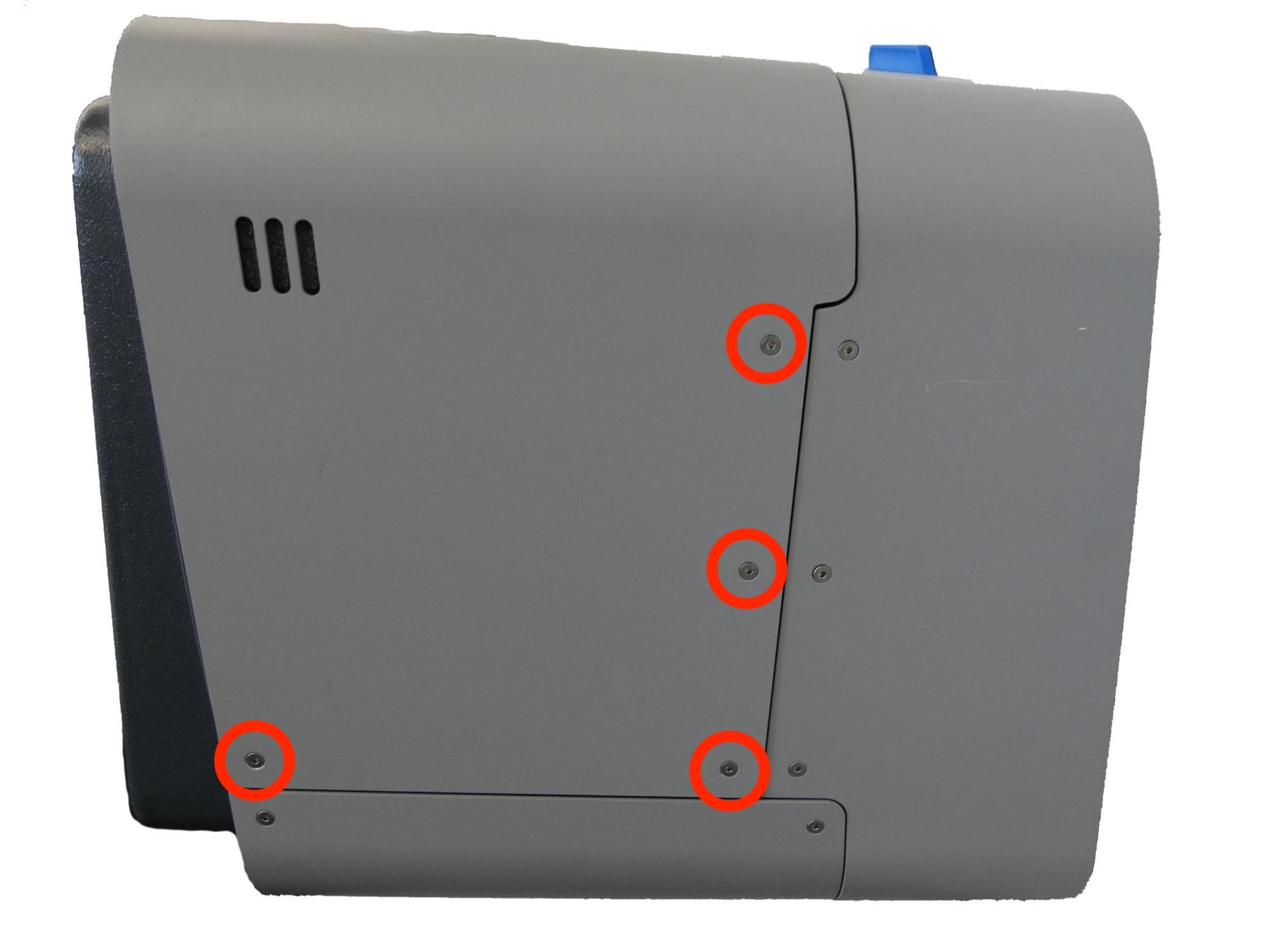

第 1 步：拧下顶部外壳固定螺丝
顶部外壳由六颗六角螺丝固定在机框上。在操作人员面向 Form Cure L 正面时，有两颗螺丝位于右侧，四颗位于左侧。使用 2.5mm 六角扳手拧松并取下螺丝。

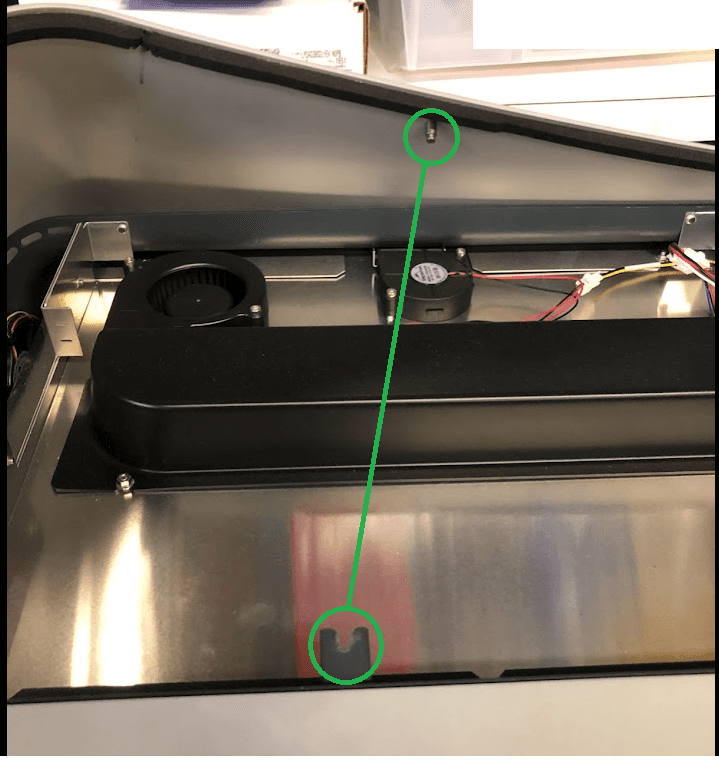

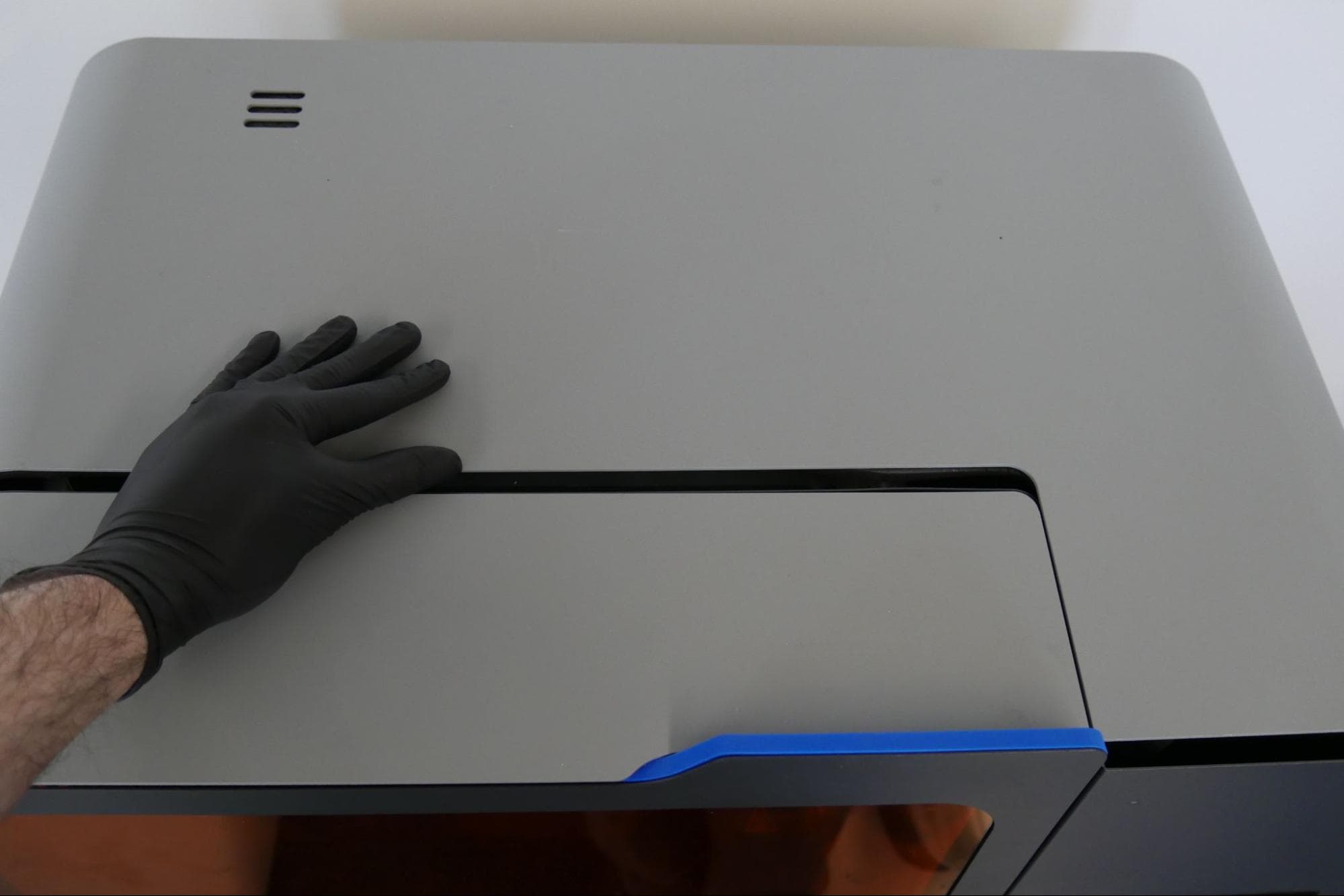

第 2 步：拆卸顶部外壳
将顶部外壳滑向机器背部，使其与机框分离。从机器上抬起顶部外壳并放在一旁。
拆卸电源
概览： 拧下螺丝，拔下电源插头，卸下电源。

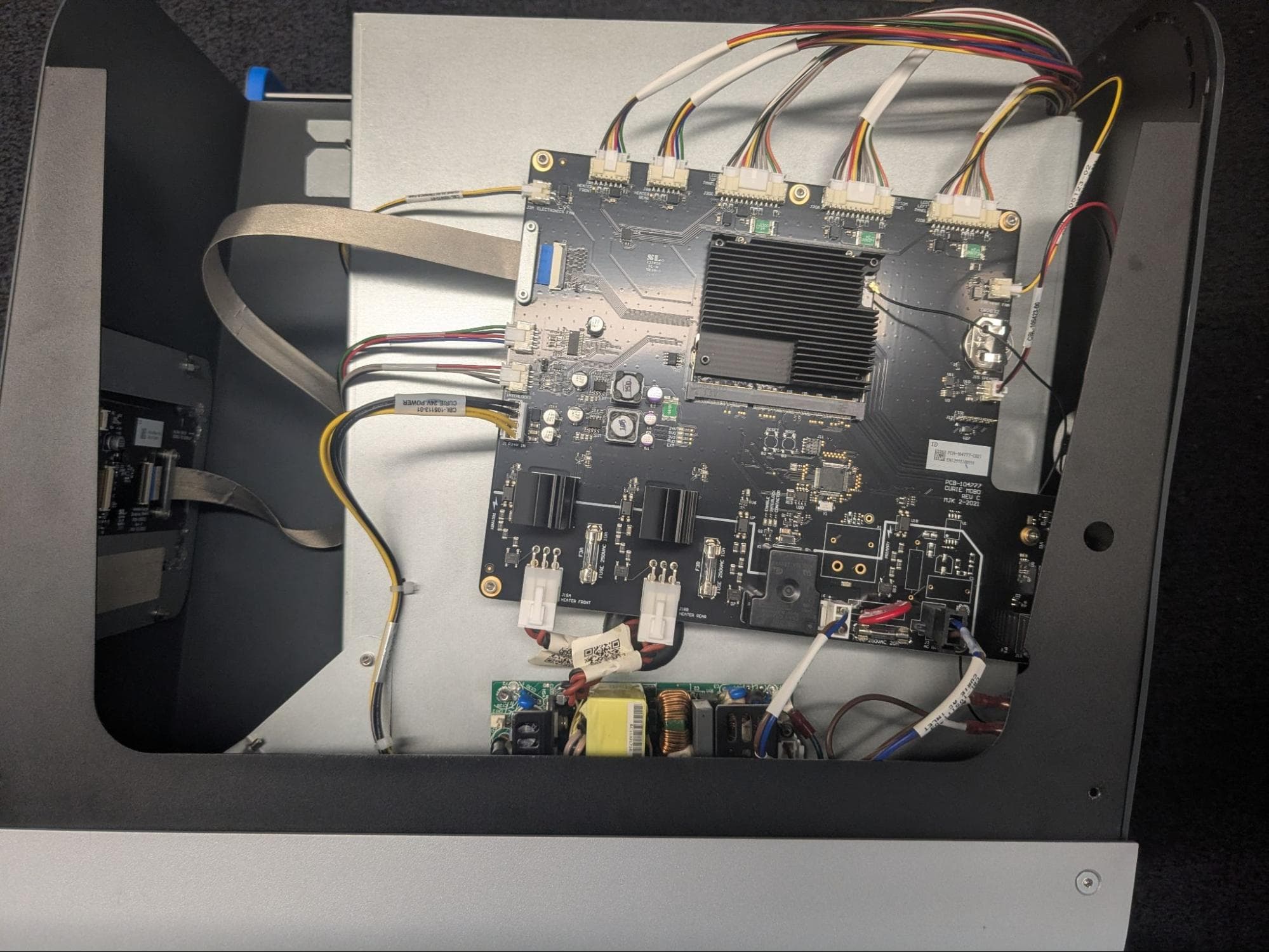

第 1 步：找到电源
找到电源，位于机器右侧主板下方。

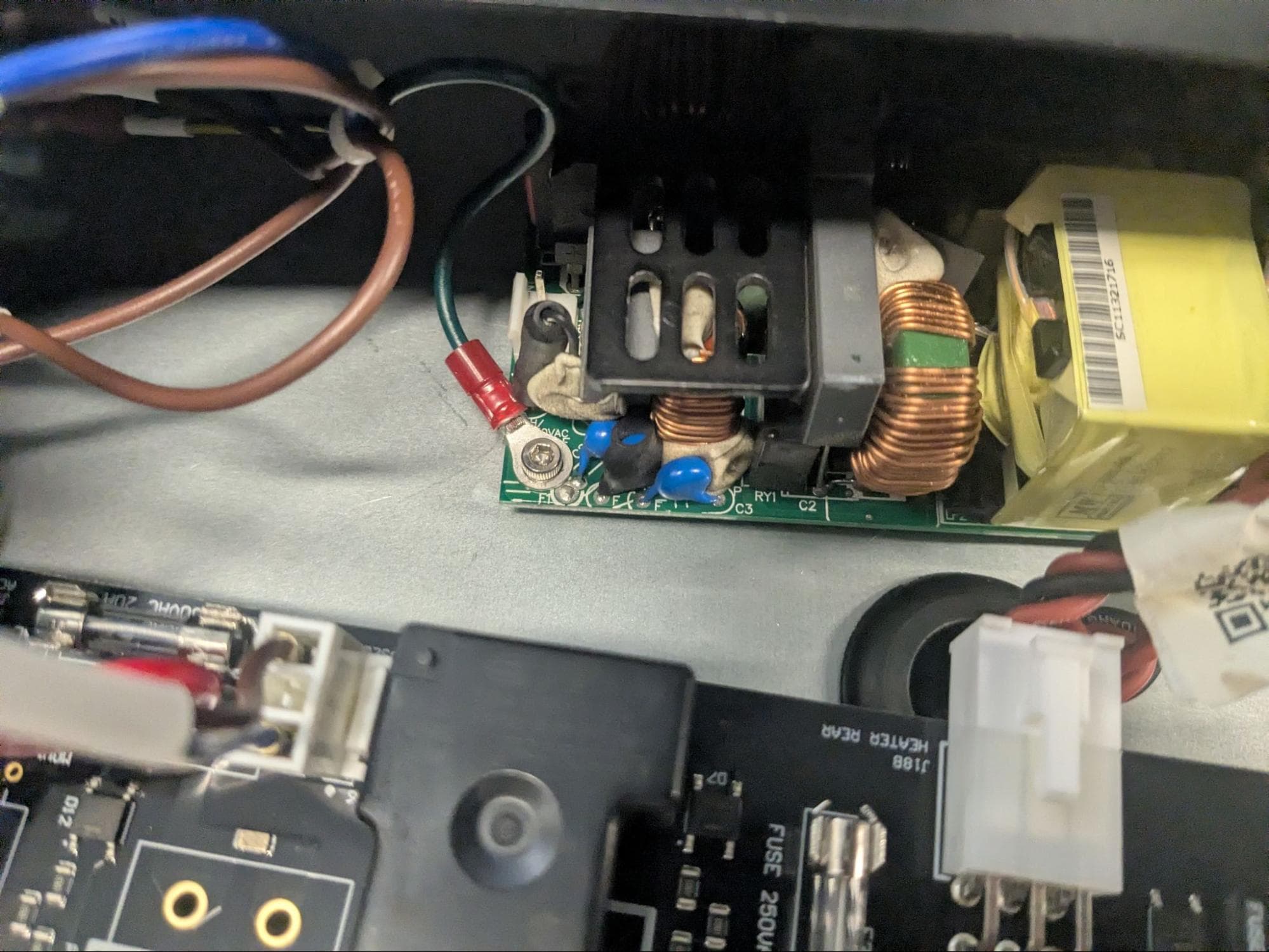

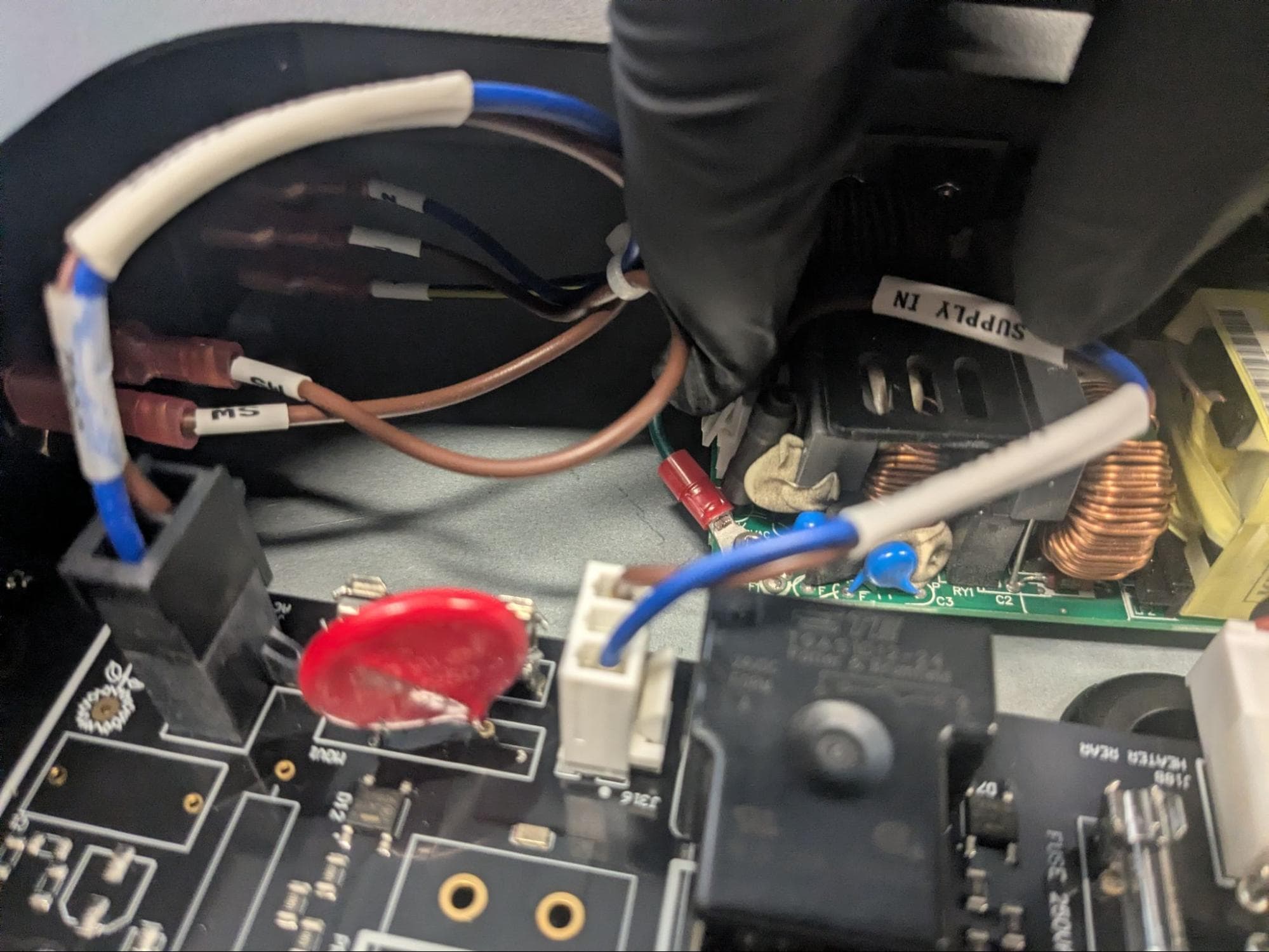

第 2 步：开始断开电源线
一根蓝色和棕色电缆从主板底部延伸至电源右侧。要断开电源线与电源的连接，挤压连接器上的锁销，然后直接将连接器从电源上拉开。请勿拉动电线本身。

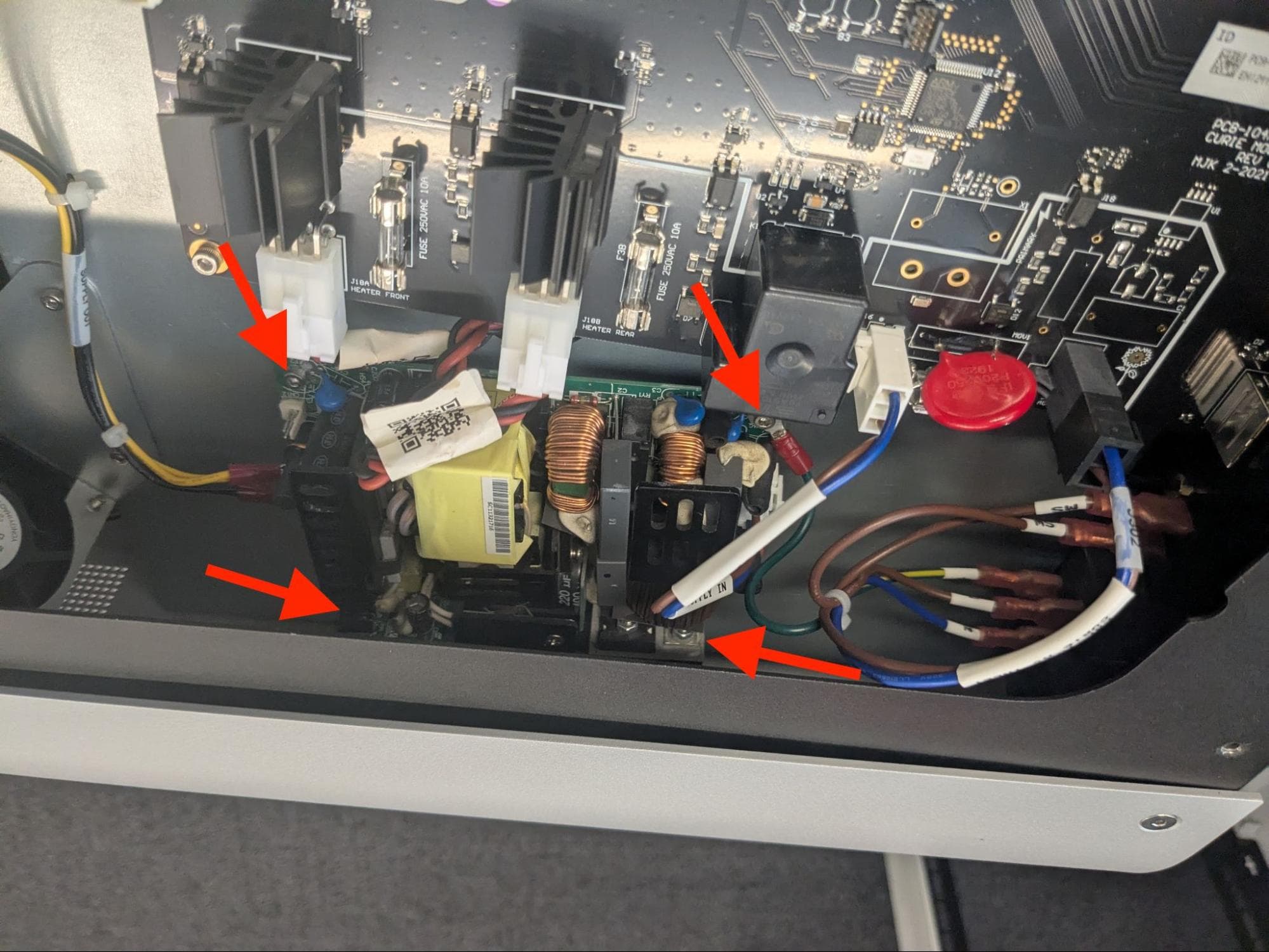

第 3 步：拧下电源螺丝
使用 2.5mm 六角扳手，拧下将电源固定在机器上的四颗 5mm M3 内六角螺丝。需要在六角扳手上安装一个角度或柔性延长杆，以便拧动下方的两颗螺丝。请注意，右上角的安装螺丝还可将接地线固定在电源上。将螺丝放在一旁。

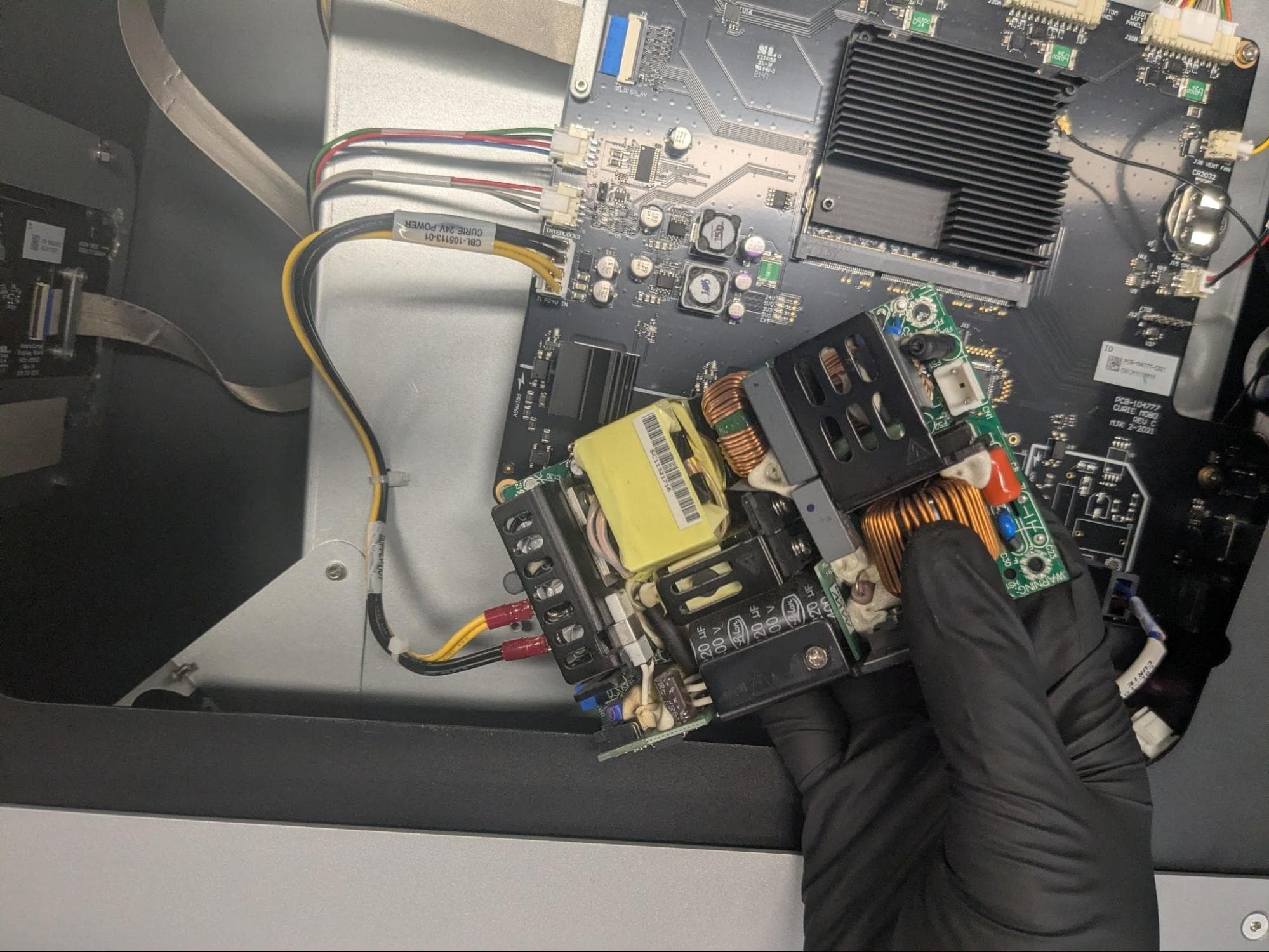

第 4 步：断开其余电源线
移动电源，以便操作其左侧的螺丝端子。使用 #2 十字螺丝刀拧下固定黄色和黑色电线的两颗端子螺丝。
第 5 步：拆卸电源
从 Form Cure L V1 中取出电源，放在一旁以便与电子废弃物一同处置。
安装电源替换件
概览： 连接， 支架上，并固定新电源。
第 1 步：开始连接电源线
从包装中取出电源替换件。将电源的螺丝端子朝向左侧。
将黄色电线连接到顶部螺丝端子：使用 #2 十字螺丝刀拧下顶部端子螺丝，将螺丝穿过电线上的环形端子，然后将螺丝拧回端子座。将方形螺母放在端子螺丝头和电线上的环形端子之间。使用 #2 十字螺丝刀拧紧螺丝，直至完全紧固。
重复上述步骤，将黑色电线连接到底部螺丝端子。

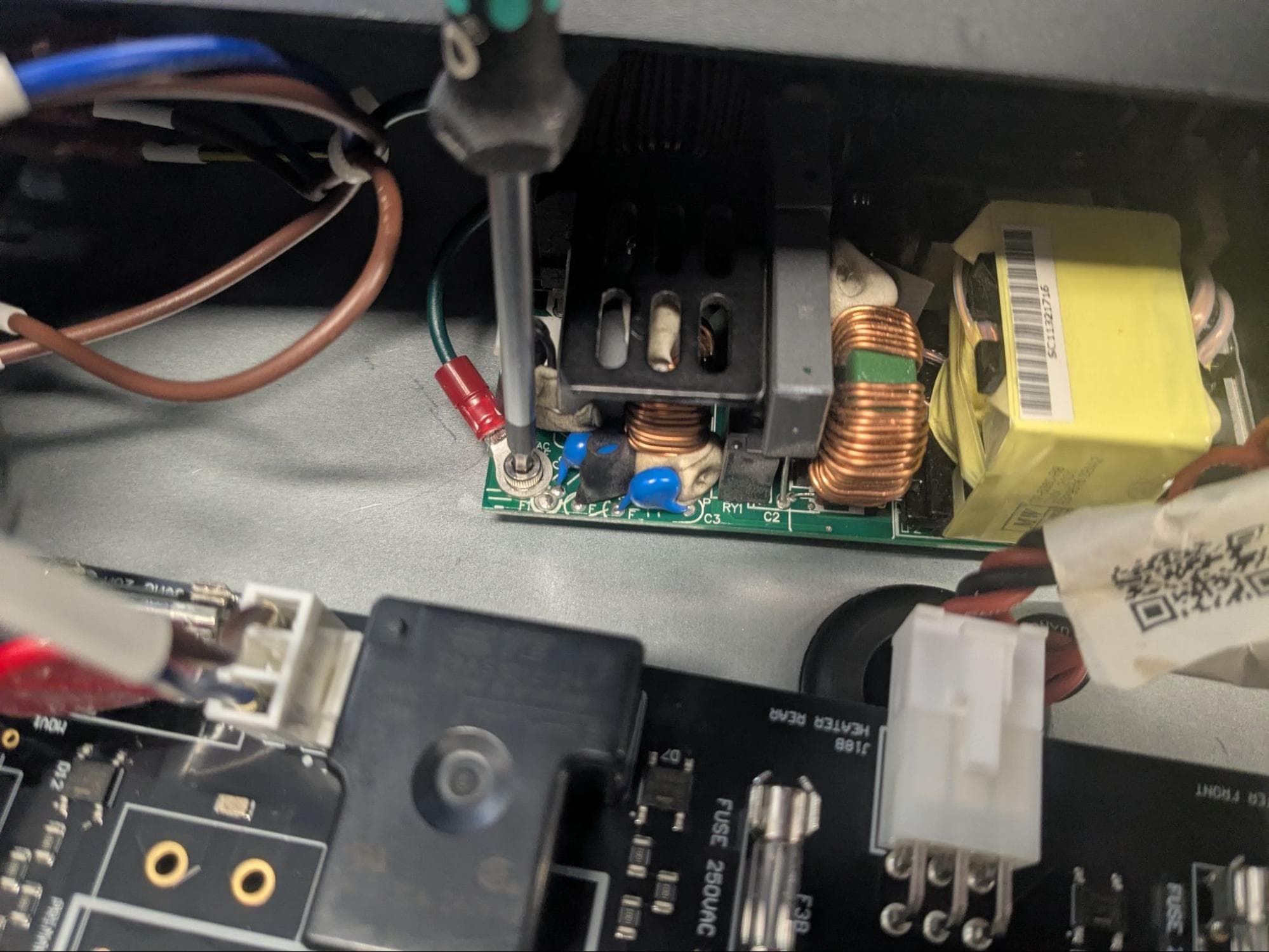

第 2 步：安装并固定电源
将电源四角的四个螺孔与主板下方的支架对齐。在四个螺孔中的三个螺孔中各拧入一颗 5mm M3 内六角螺丝，右上角的螺孔留空。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。需要在六角扳手上安装一个角度或柔性延长杆，以便拧动两颗下部螺丝。
将剩余的安装螺丝插入绿色接地线的环形端子。将螺丝拧入电源右上角的螺孔，然后使用 2.5mm 六角扳手拧紧，直至完全紧固。
第 3 步：重新连接剩余的电源线
将蓝色和棕色电缆连接到电源。连接器只能以一个方向与电源上的引脚相匹配。锁销锁定到位后会发出咔哒声。
重新安装顶部外壳
概览： 在执行任何其他维护程序后，重新安装并固定顶部外壳。
第 1 步：重新安装顶部外壳
将顶部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。将顶部外壳滑向机器前部，将其挂住到位。检查顶部外壳上的螺孔是否与机框上的相应螺孔对齐。
第 2 步：固定顶部外壳
在顶部外壳的六个螺孔中各拧入一颗 2.5mm 六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 重新安装顶部外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接 Form Cure L 电源线并打开电源。将设备背面的断路器开关切换至 开 位置以开机。检查机器是否正常初始化。
第 2 步：测试修复效果
启动后固化周期，进一步测试电源替换件。监控 Form Cure L，确保其正常加热并在整个周期内保持开机状态。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
