更换 Form Cure L V2 高压控制板

Form Cure L V2 高压控制板用于控制加热器和其他组件的高压电源。其位于机器后部外壳的后面。高压控制板故障可能会导致机器无法正常工作。

请根据本指南更换 Form Cure L V2 的高压控制板。

所需物品：

Formlabs：

第三方：

预计所需时间： 15–20 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览： 准备好 Form Cure L V2 和工作区，以便更换高压控制板。

第 1 步：准备工作区

清理机器周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：拔掉机器插头

使用设备背面的电源开关关闭机器。请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果刚刚使用过机器，则后固化室仍会有余热。请至少等待十分钟，让后固化室冷却。

危险：

在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器外壳。在尚未安装外壳的情况下，切勿重新接通机器电源。

概览： 断开连接并拆卸原有的高压控制板。

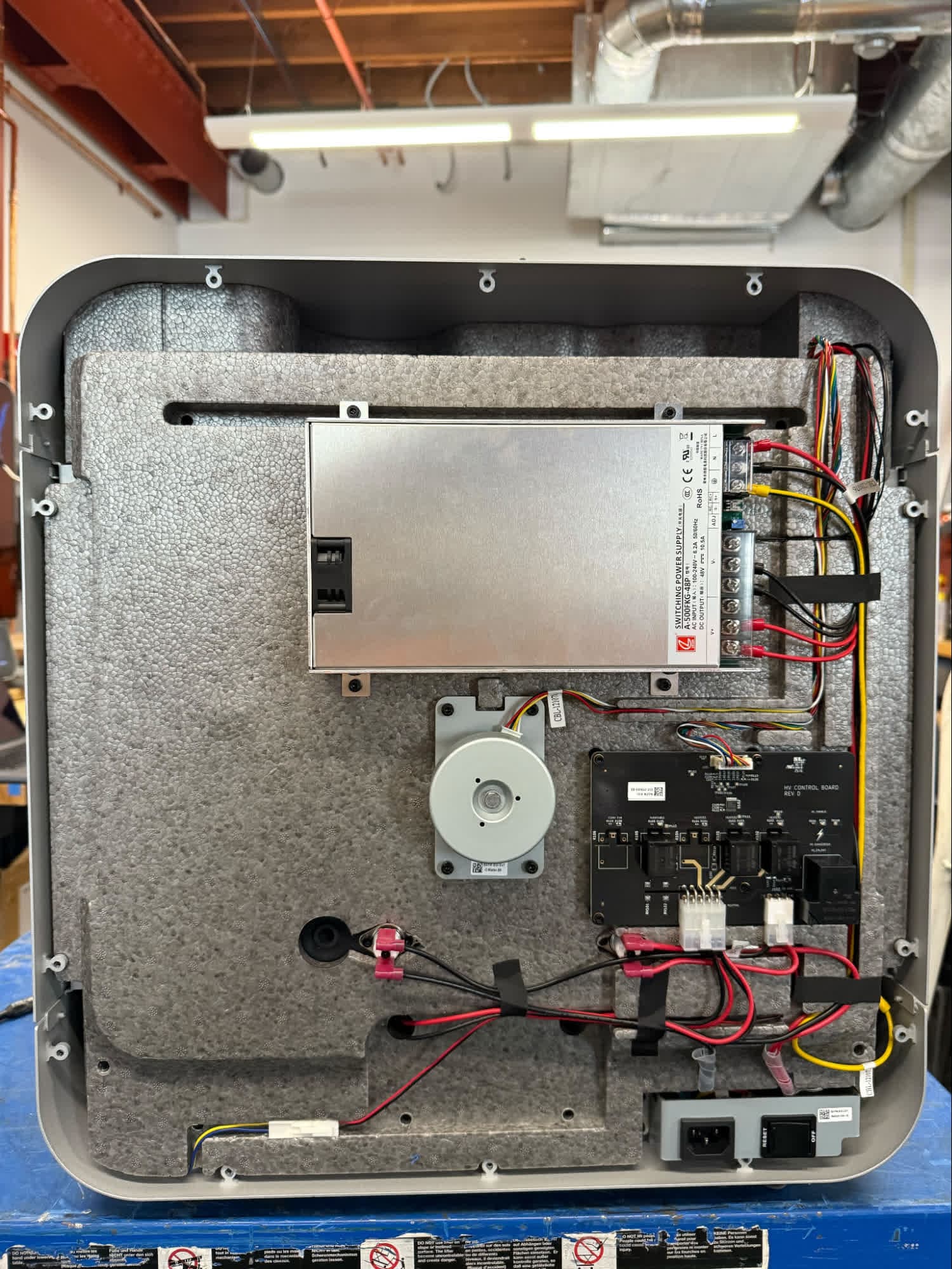

第 1 步：拆卸后部外壳

旋转机器，以便操作其后部外壳。使用 2.5mm 六角扳手，拧松并取下将后部外壳固定在机器框架上的 14 颗螺丝。将螺丝和外壳放在一旁。

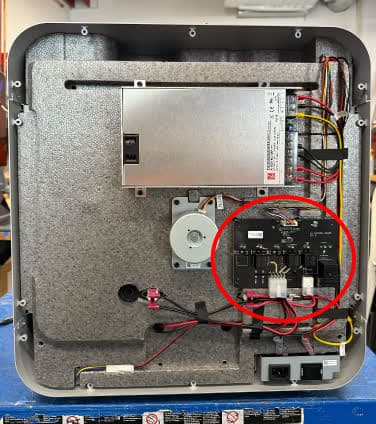

第 2 步：断开电缆

找到高压控制板，位于机器背面的电源端口上方。从高压 PCB 组件上断开三根电缆。对于每个电缆，挤压插片并将电缆从连接器中滑出。注意切勿拉扯电线本身。

第 3 步：拆卸高压控制板

使用 2.5mm 六角扳手，拧松并取下将高压控制板固定在绝缘板上的 4 颗螺丝。将螺丝和控制板放在一旁，以便与电子废弃物一同处置。

概览： 连接、安装并固定新的高压控制板。

第 1 步：安装并固定高压控制板

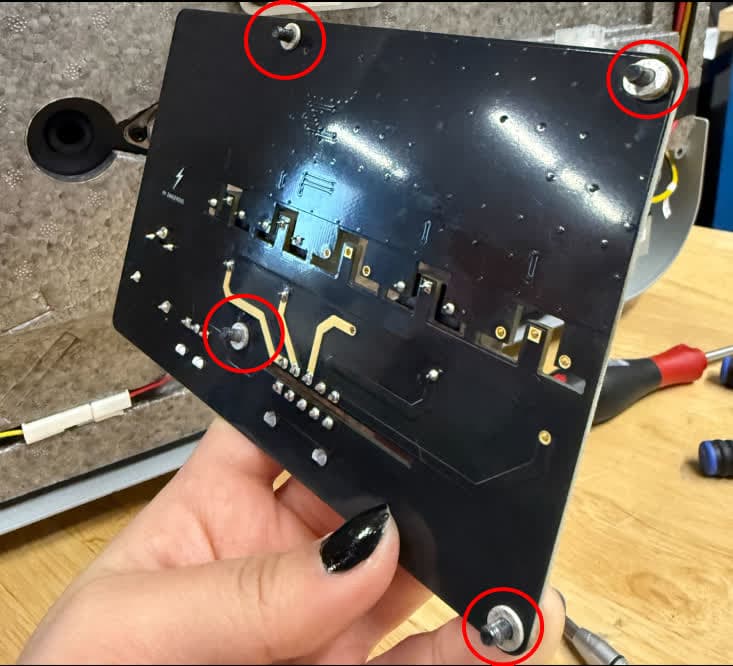

从包装中取出高压控制板替换件。检查板背面的四个支架上是否都装有垫圈。如果在运输过程中有垫圈脱落，请更换。

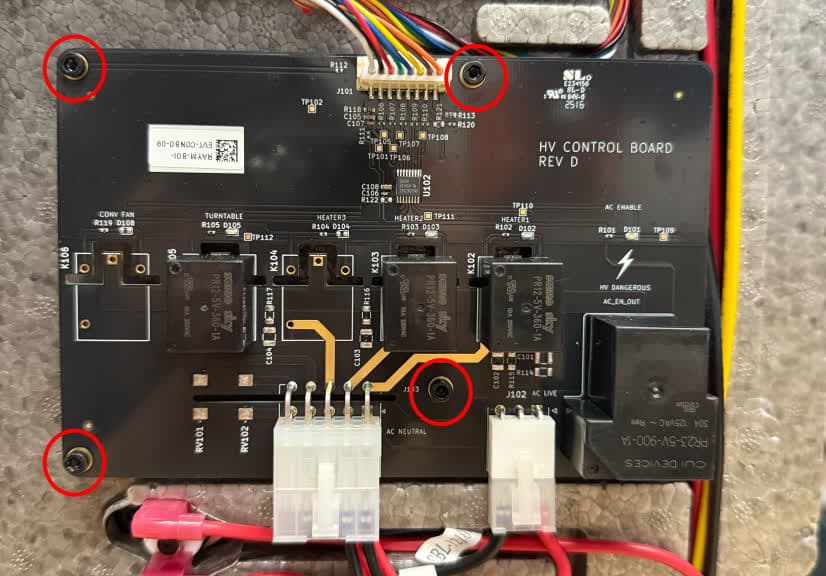

将高压控制板的方向调整为 高压控制板 直立放置。将其放在隔热板上，将四个支架与隔热板上的相应孔对齐。在主板的四个螺孔中各拧入一颗安装螺丝，然后使用 2.5mm 六角扳手将其拧紧，直至完全紧固。

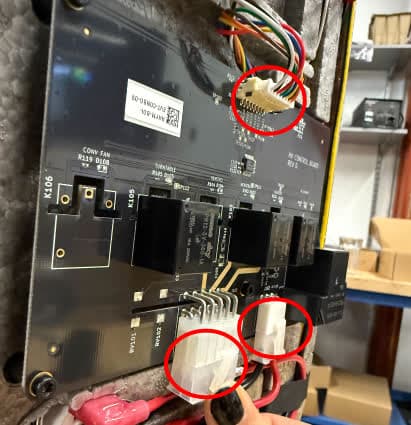

将三根电缆重新连接到板上。每根电缆只能以正确的方向插入其连接器。电缆完全连接后，锁定插片会卡入到位。

将后部外壳重新安装到机器上。在后部外壳的 14 个螺孔中各拧入一颗后部外壳固定螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

概览： 安装好新的高压控制板后，接通机器电源并进行最终检查。

第 1 步：接通机器电源

将电源线连接到机器和电源上。打开机器背面的开关。

第 2 步：测试修复效果

启动后固化周期，检查机器是否达到目标温度并正常运行。
