更换 Form Cure L V2 主板和显示屏组件

Form Cure L V2 主板和显示屏安装在机器内的同一组件上。分别用于控制 Form Cure L V2 和与其进行交互的主要方式。如果主板或显示屏出现故障或失灵，Form Cure L V2 可能会出现异常或根本无法工作。

请根据本指南更换 Form Cure L V2 的主板和显示屏组件。

所需物品：

Formlabs：

第三方：

预计所需时间： 15–20 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览： 准备好 Form Cure L V2 和工作区，以便更换主板和显示器组件。

第 1 步：准备工作区

清理机器周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：拔掉机器插头

使用设备背面的电源开关关闭机器。请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果刚刚使用过机器，则后固化室仍会有余热。请至少等待十分钟，让后固化室冷却。

危险：

在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器外壳。在尚未安装外壳的情况下，切勿重新接通机器电源。

概览： 断开连接并拆卸原主板和显示器组件。

打开固化室门，拧下固定前面板的螺丝。

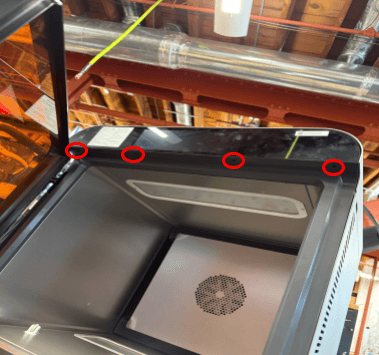

使用 2mm 六角扳手，拧松并取下将主板和显示器组件固定在机器框架上的 4 颗螺丝。将螺丝放在一旁。

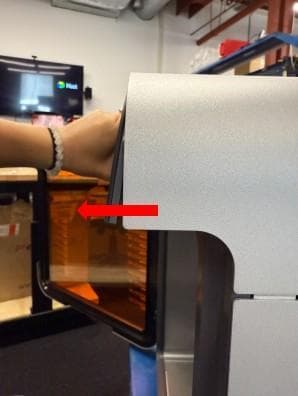

第 3 步：拆卸主板和显示屏组件

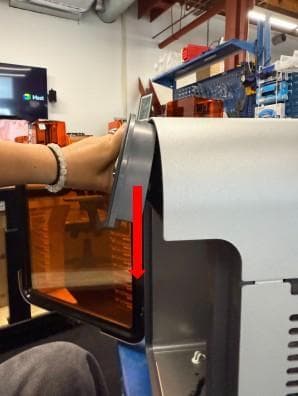

轻轻向上倾斜主板和显示屏组件，然后向下拉。组件应与机器框架分离。请勿用力拉扯主板和显示器组件，因为它们仍通过一组电缆与 Form Cure L V2 相连。

第 4 步：断开主板电缆

断开主板上的所有电缆连接，除两条带状电缆外。对于每个电缆，挤压插片并将电缆从连接器中滑出。注意切勿拉扯电线本身。

将主板和显示屏组件从机器上完全分离开来，放在一旁以便与电子废弃物一同处置。

概览： 连接、安装并固定新的主板和显示器组件。

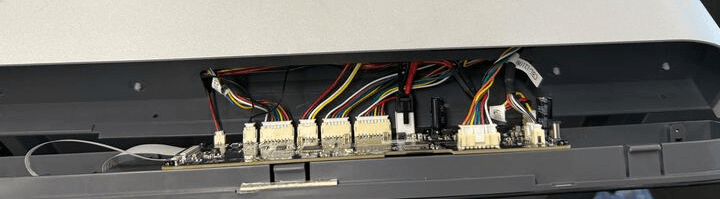

第 1 步：连接主板电缆

将主板和显示器组件放在机器前面，靠近其安装点。重新将所有电缆连接到主板上，可参考此处的图片。每根电缆只能以正确的方向插入其连接器。电缆完全连接后，锁定插片会卡入到位。

第 2 步：安装主板和显示屏组件

将主板和显示屏组件稍微向上倾斜。将其插入顶部外壳的前缘下方，然后将组件的底部倾斜到位。确保其与机器主体平齐，主板和显示屏组件底部的四个螺孔与 Form Cure L V2 上的相应孔对齐。

在主板和显示屏组件底部的四个螺孔中各拧入一颗安装螺丝。使用 2mm 六角扳手拧紧螺丝，直至完全紧固。

概览： 安装好新的主板和显示屏组件后，进行最终检查。

第 1 步：接通机器电源

将电源线连接到机器和电源上。打开机器背面的开关。启动后固化周期，检查机器是否正常运行。
