更换 Form Cure L V2 电源

Form Cure L V2 电源位于后部外壳后面，为机器供电。电源损坏或故障会导致机器无法正常工作。

请根据本指南更换 Form Cure L V2 电源。

所需物品：

Formlabs：

第三方：

预计所需时间： 30 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览： 准备好 Form Cure L V2 和工作区，以便更换电源。

第 1 步：准备工作区

清理机器周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：拔掉机器插头

使用设备背面的电源开关关闭机器。请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果刚刚使用过机器，则后固化室仍会有余热。请至少等待十分钟，让后固化室冷却。

危险：

在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器外壳。在尚未安装外壳的情况下，切勿重新接通机器电源。

概览： 拔下电源线并拆卸原电源。

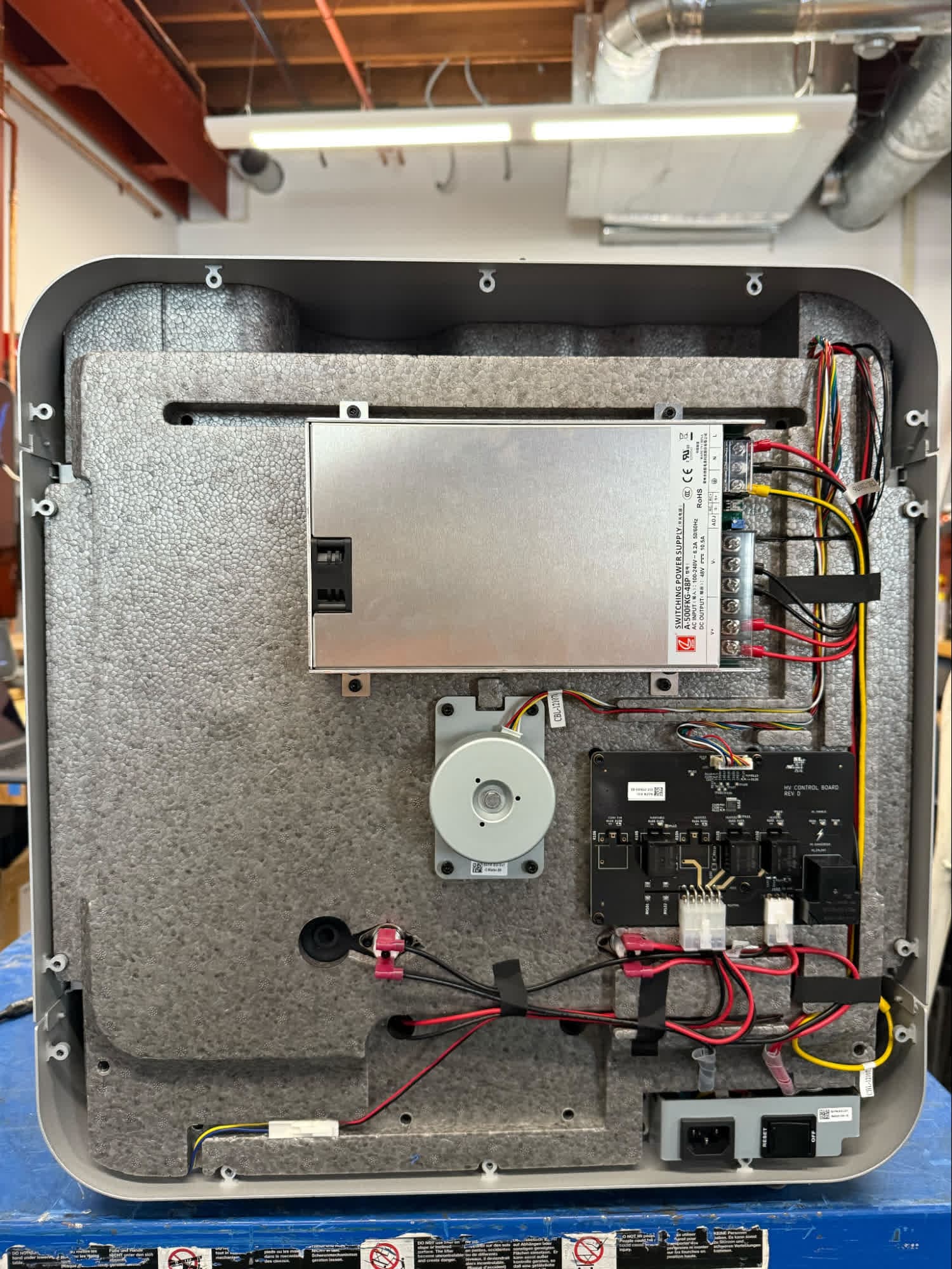

旋转机器，以便操作其后部外壳。使用 2.5mm 六角扳手，拧松并取下将后部外壳固定在机器框架上的 14 颗螺丝。将螺丝和外壳放在一旁。

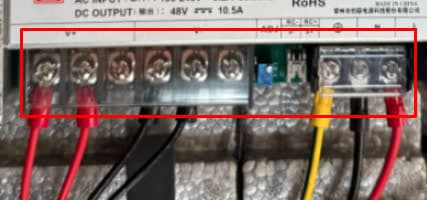

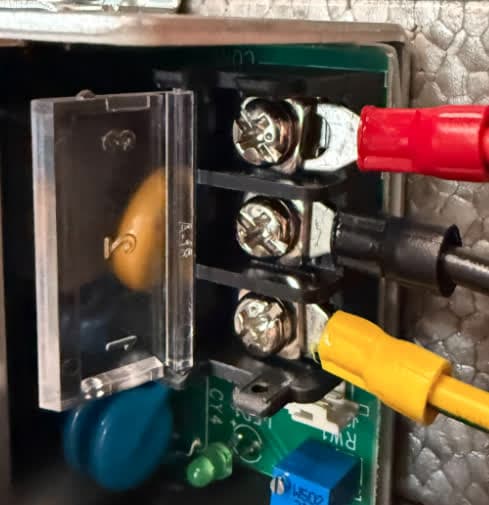

第 2 步：断开电源线

找到位于机器顶部的电源。记下每根电缆连接的螺丝端子。抬起电源端子上方的两个透明塑料盖。使用十字螺丝刀，拧松并取下将电缆固定在电源上的 7 颗螺丝。将电缆与电源分开。

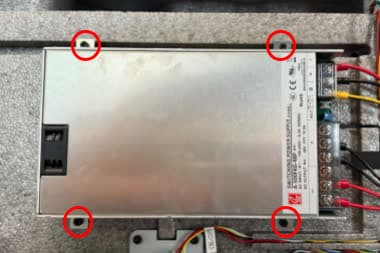

使用 3mm 六角扳手，拧松并取下将电源固定在隔热板上的四颗螺丝。将螺丝放在一旁。拆卸电源并将其放在一旁，以便与电子废弃物一同处置。

概览： 安装、固定并连接电源替换件。

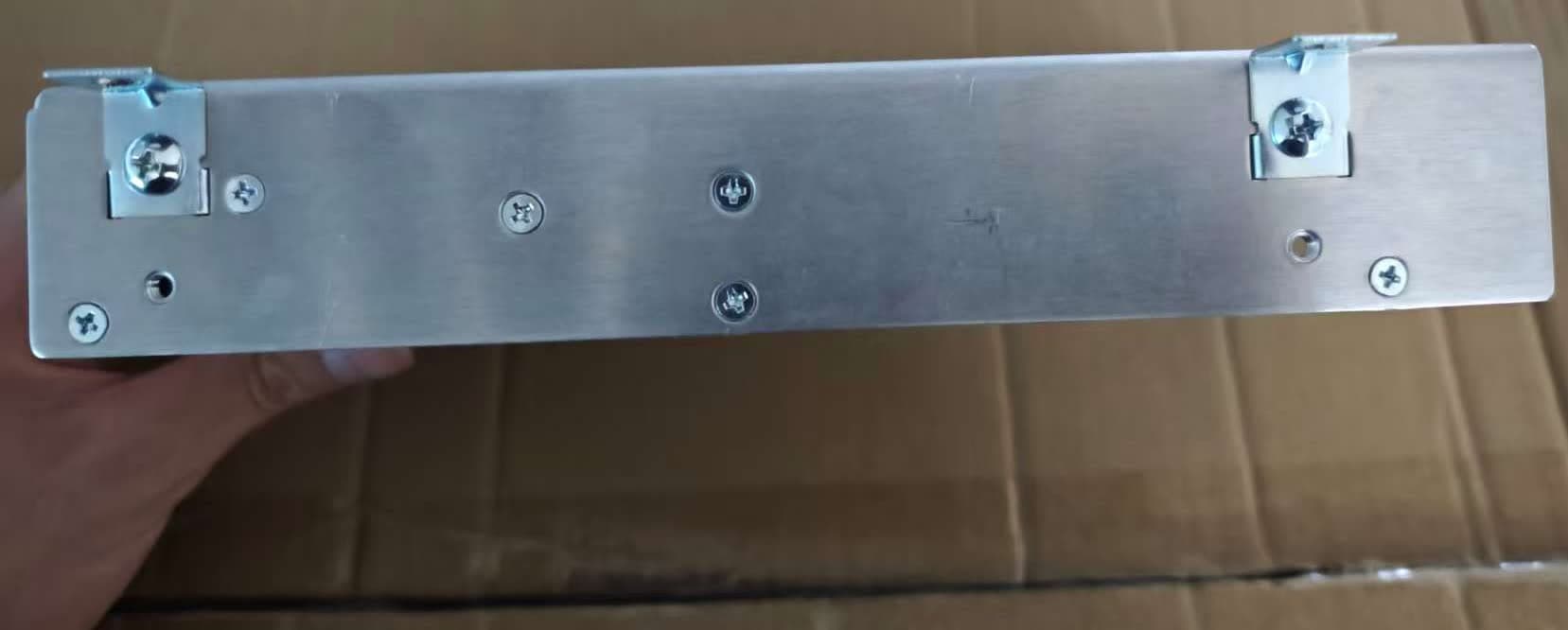

电源替换件随附一套新的安装支架。从包装中取出电源。将电源放在工作台上，螺丝端子朝上。使用随附的十字螺丝，将四个支架安装到电源上，每侧两个。

调整电源的方向，使螺丝端子朝向右侧。将电源垂直放置在机器背面，将四个支架上的螺孔与绝缘板上的相应孔对齐。在四个螺孔中各拧入一颗安装螺丝。使用 3mm 六角扳手拧紧四颗螺丝，直至完全紧固。

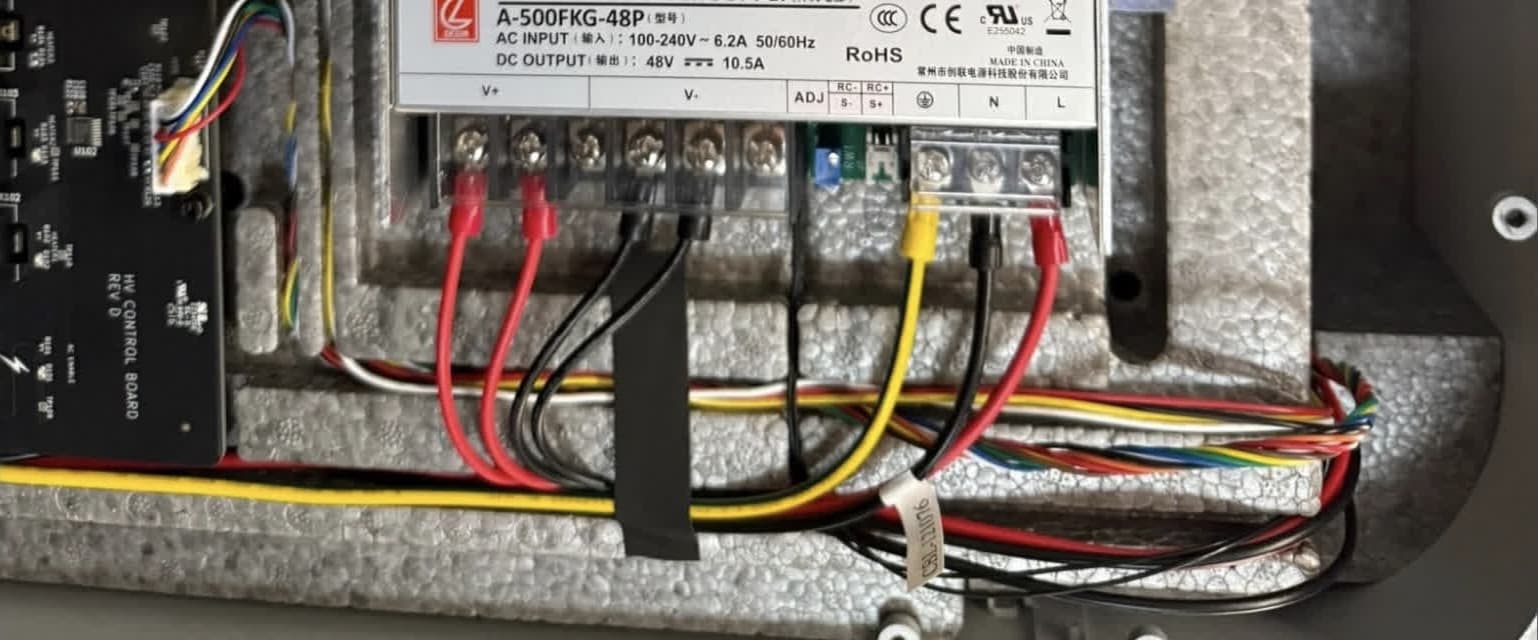

第 3 步：连接并固定电源线

打开螺丝端子的塑料盖。使用十字螺丝刀，拧下将要连接电缆的七个端子的螺丝。将电缆的环形端子放在如图所示的正确位置。将端子螺丝拧回到七个端子上。使用十字螺丝刀拧紧螺丝，直至完全紧固。将两个透明塑料盖卡在端子上。

将后部外壳重新安装到机器上。在后部外壳的 14 个螺孔中各拧入一颗后部外壳固定螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

概览： 安装好新的电源后，接通机器电源并进行最终检查。

第 1 步：接通机器电源

将电源线连接到机器和电源上。打开机器背面的开关。启动后固化周期，检查机器是否正常运行。
