所需物品：
Formlabs：
- 显示屏组件替换件
- 显示屏带状电缆替换件
- 电动虹吸泵（随 Form Wash L 一起包装）
第三方：
- 1.5mm 六角扳手
- 2.5mm 六角扳手
- 5.5mm 套筒扳手
- 丁腈手套
- 至少 42L 的空溶剂容器
白皮书
更换 Form Wash L 显示器组件
更换 Form Wash L 显示器组件
Form Wash L 顶部外壳装有触摸屏。触摸屏是与 Form Wash L 进行交互及控制机器的主要工具，如果触摸屏损坏或发生故障，则无法正常使用机器。
根据本指南更换 Form Wash L 显示器组件。
预计所需时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Wash L 和无尘的工作区，以便更换显示器组件。
第 1 步：准备工作区
清理机器周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：拔掉网络电缆和 Wi-Fi 天线
断开与设备相连的以太网电缆和 USB 电缆。拧开并拆除 Wi-Fi 天线。
第 3 步：拔掉机器插头
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。
第 4 步：清空 Form Wash L
危险：
请务必参阅 IPA 供应商提供的安全数据表 (SDS)，并将其作为主要信息来源。IPA 属于易燃化学品，在使用和储存时应远离火源。将少量 IPA 储存在适当标记和密封的容器中。
准备好 Form Wash L 包装中随附的电动虹吸泵，以及与机器中溶剂类型兼容的空容器（可储存不少于 42L 溶剂）。提起 Form Wash L 盖子。将电动虹吸泵的吸入口放入清洗桶中。将泵的柔性软管放入空的溶剂容器中并牢牢固定。打开虹吸泵开关，将溶剂从清洗桶转移到溶剂容器中。
拆除右侧外壳
概览： 拆卸机器右侧面板，以便操作显示屏组件。
注意：
Form Wash L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下右侧外壳螺丝

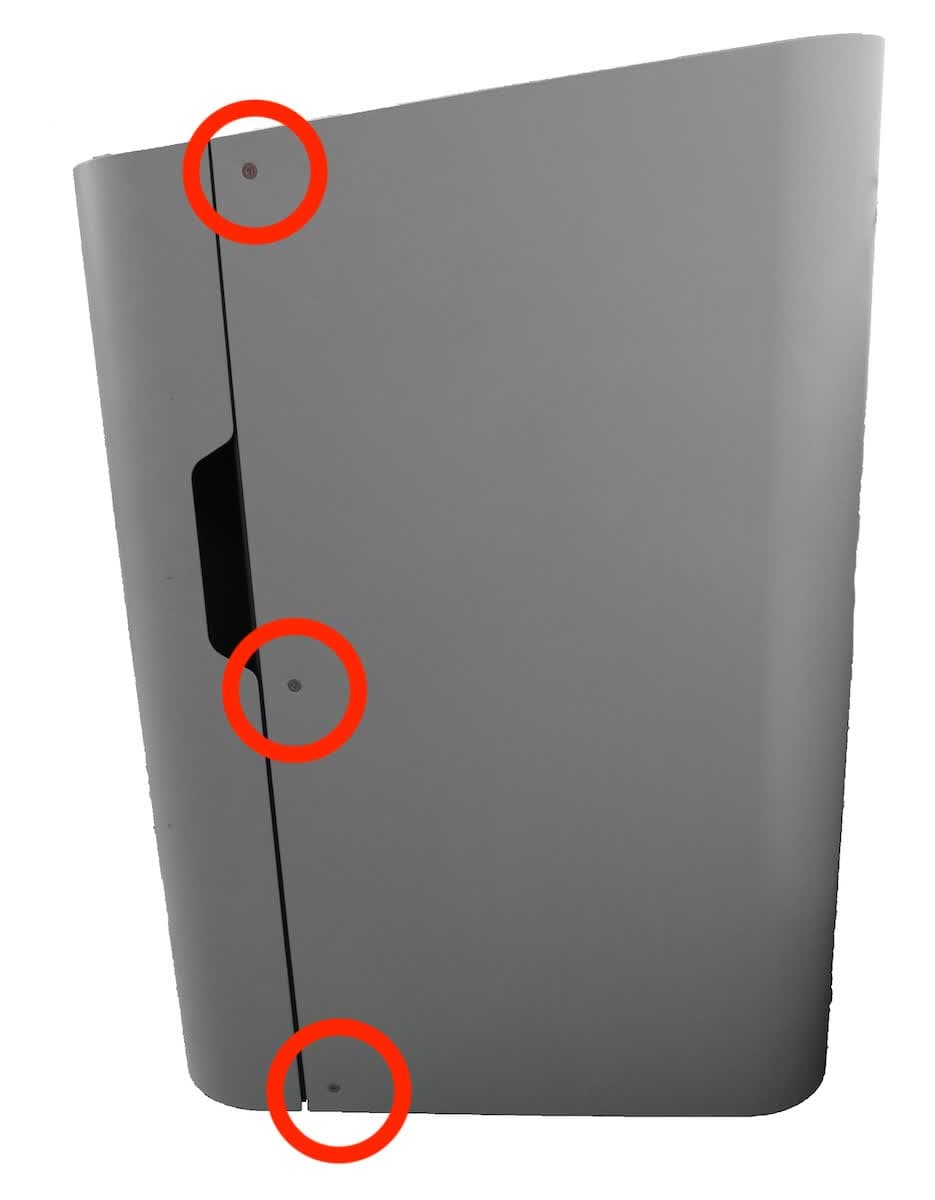

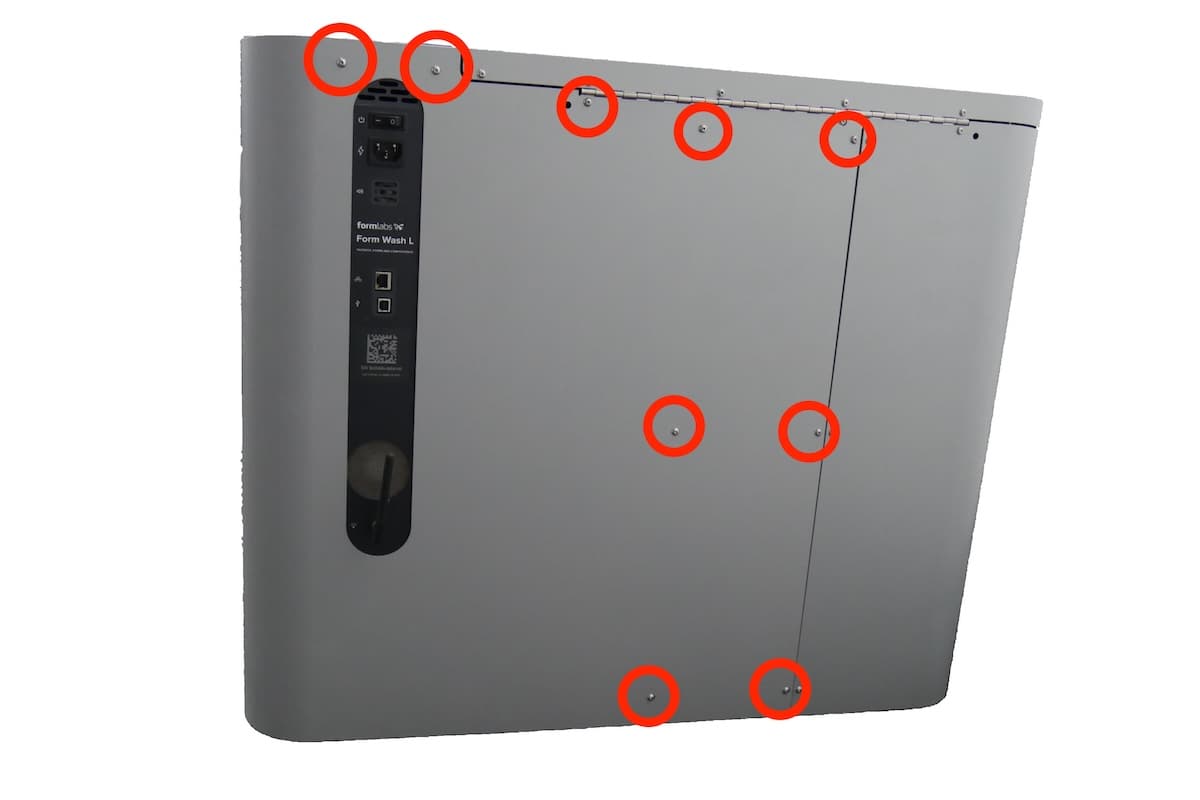

使用 2.5 mm 六角扳手，松开并卸下固定右侧外壳和 Form Wash L 机框的 12 颗螺丝。其中三颗埋头螺丝位于机器的右侧，九颗圆头螺丝位于后侧。将螺丝放在一旁。
注意：
有两颗螺丝，可通过右侧外壳的切口进行操作，用于将盖板固定在机器框架上。在此过程中，请勿拆卸这些螺丝。
第 2 步：拆卸右侧外壳
将右侧外壳从 Form Wash L 上拉开，使其与机器框架分离。将右侧外壳放在一旁。
拆除显示器组件
概览：拧开螺丝并拆卸显示屏组件。
第 1 步：找到显示屏带状电缆固定夹

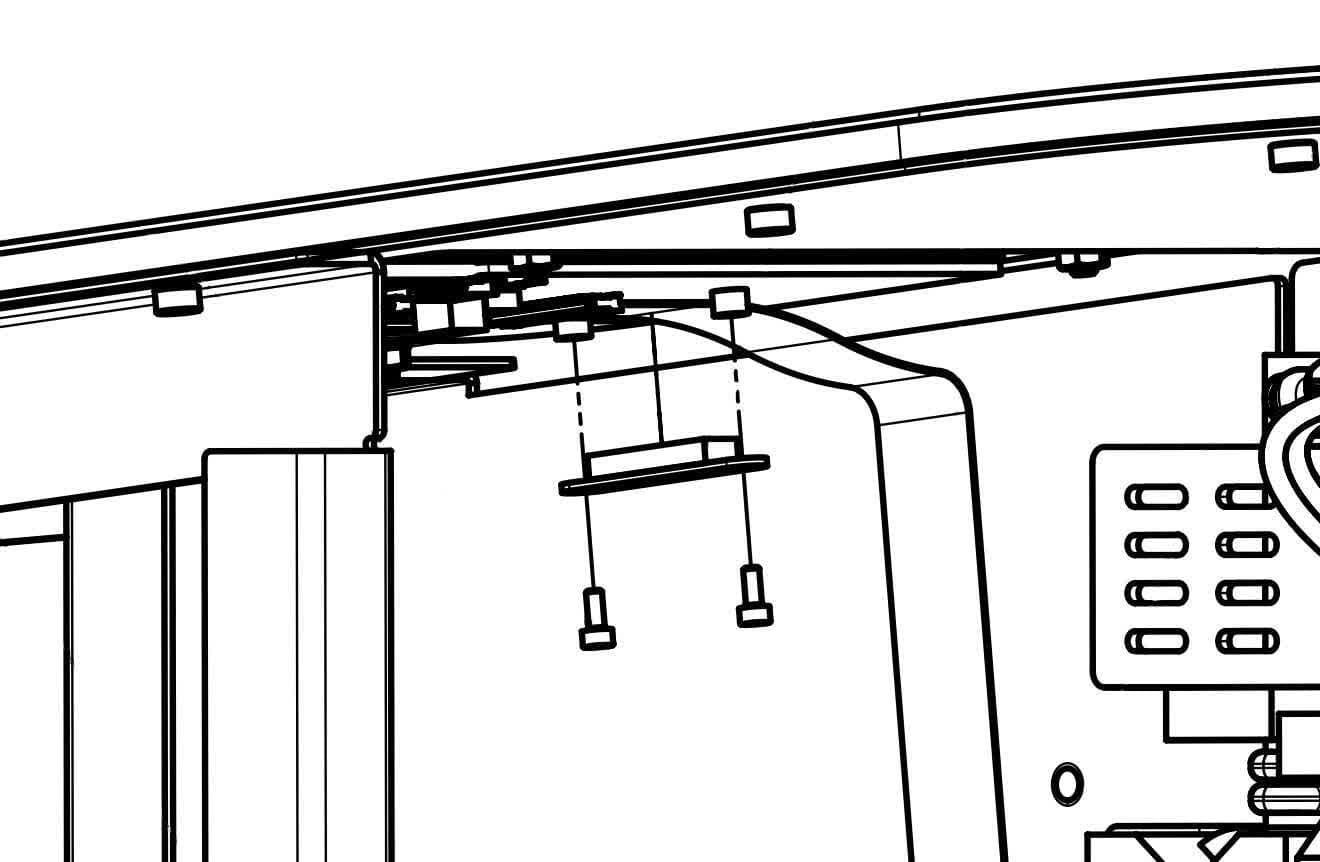

找到位于顶部外壳下方的显示器组件和显示器带状电缆。显示器带状电缆通过固定夹平整地固定在显示器组件的背面。固定夹由两颗 1.5mm 六角螺丝固定在组件上。
注意：
请勿拉扯带状电缆或将显示屏组件从机器上拉开。否则会损坏显示器带状电缆。
第 2 步：拆卸显示屏带状电缆固定夹
使用 1.5mm 六角扳手拧下两颗螺丝。将固定夹与顶部外壳分离，但请勿拉动显示器带状电缆。将螺丝和固定夹放在一旁。
第 3 步：解锁锁销

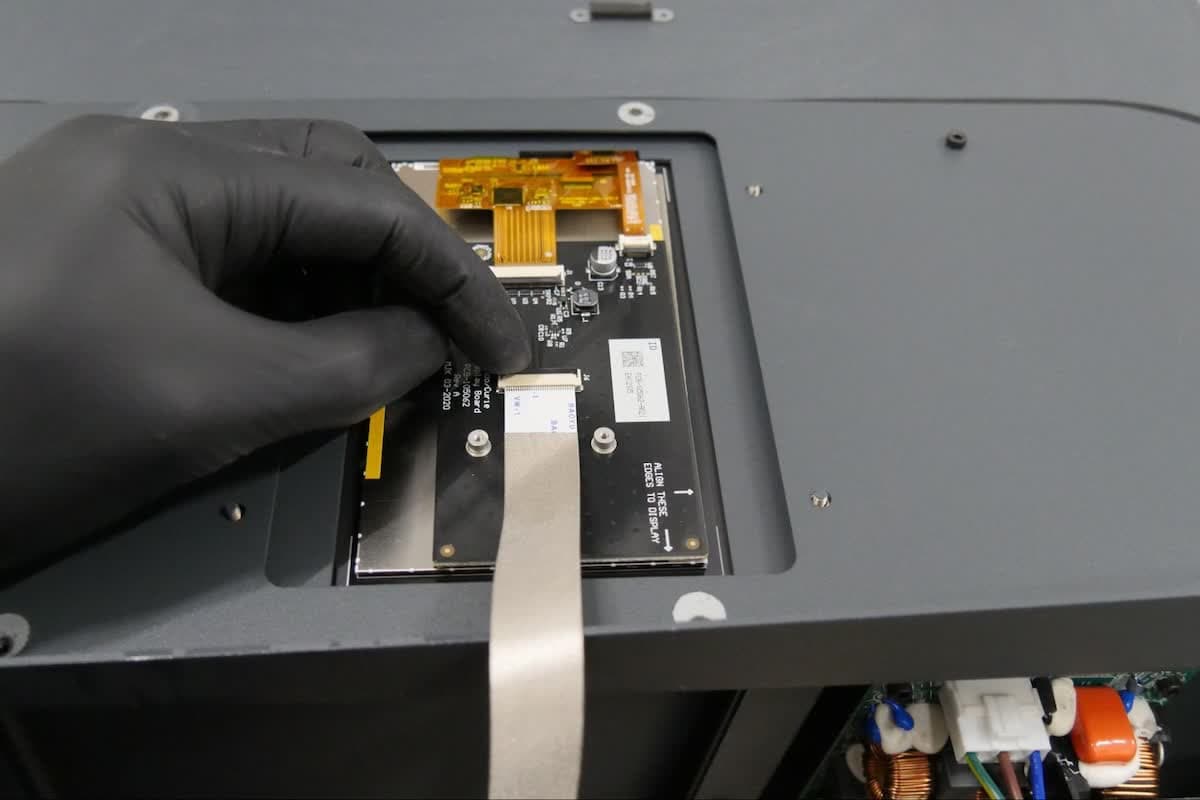

显示器带状电缆通过锁销固定在连接器中。拉出锁销使其脱离显示器组件，以断开显示器带状电缆。当锁销与显示器组件垂直时，锁销解锁。锁销处于垂直位置后，锁销解锁，可以断开带状电缆。
第 4 步：断开显示屏带状电缆连接

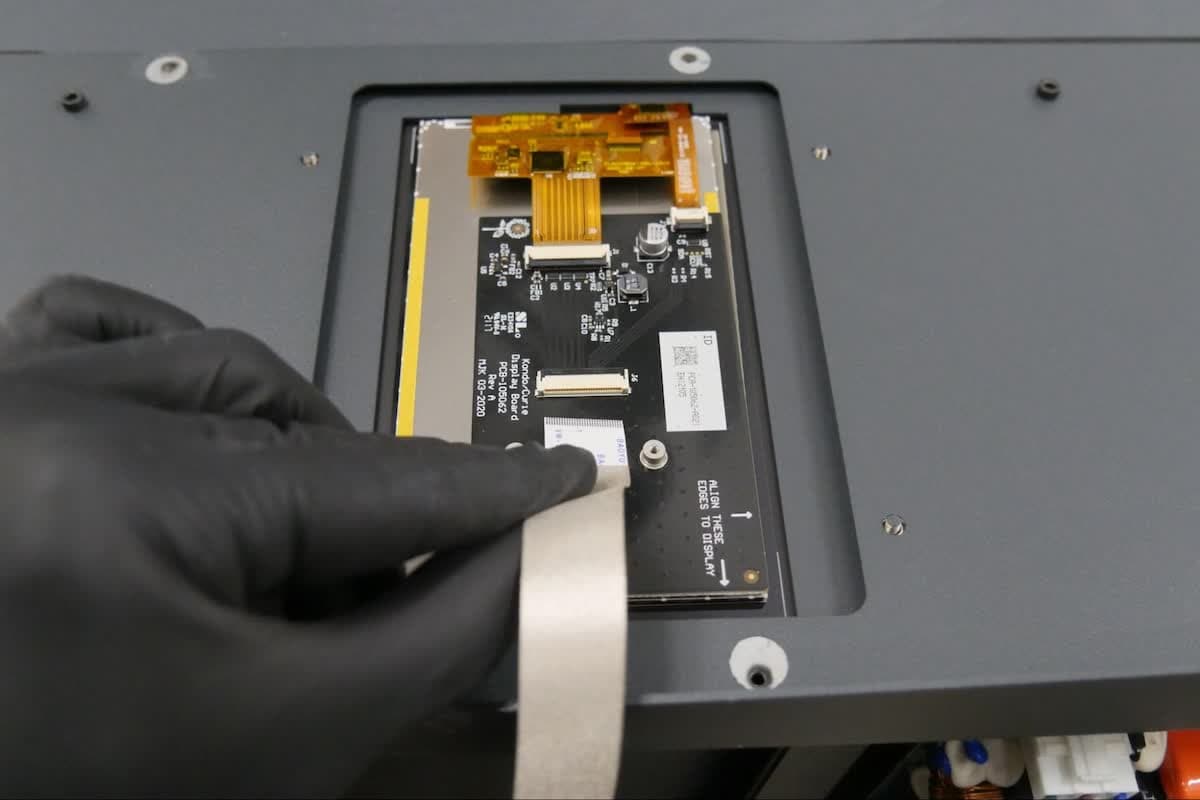

轻轻拉动带状电缆，将其从锁销上拔下。注意带状电缆上外露触点的方向，以便后续重新安装。
注：
如果您要重新安装显示屏带状电缆，而不是更换显示屏组件，请跳至可选：重新安装显示屏带状电缆。
第 5 步：拧下显示屏组件固定螺母

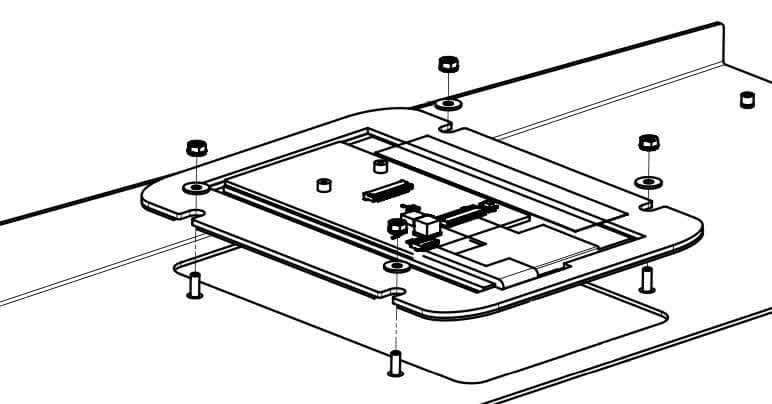

显示器组件由四颗螺母固定在顶部外壳上。使用 5.5mm 套筒扳手松开并卸下螺母。从每个螺柱上取下垫圈。将垫圈和螺母放在一旁。
第 6 步：拆卸显示屏组件
显示器组件的右边缘夹在顶部外壳的两块板之间。轻轻下拉显示器组件的左侧（更靠近机器内壁的一侧），使其远离顶部外壳。将显示器组件从两块板之间滑出。拆卸显示器组件后，将其放在一旁。
注：
如果要更换显示屏组件，请跳至安装新显示屏组件。
可选：重新安装或更换显示器带状电缆
概览：如果您要重新安装或更换显示屏带状电缆，而不是更换显示屏组件，请执行以下附加步骤。
第 1 步：拆卸显示屏带状电缆固定夹
顺着显示器带状电缆，找到主板上的电缆连接器。
显示器带状电缆通过固定夹平整地固定在主板上。固定夹由两颗 1.5mm 六角螺丝固定在主板上。使用 1.5mm 六角扳手拧下两颗螺丝。将固定夹与主板分离，但请勿拉动显示器带状电缆。将螺丝和固定夹放在一旁。
注意：
请勿拉扯带状电缆。否则会损坏显示器带状电缆。

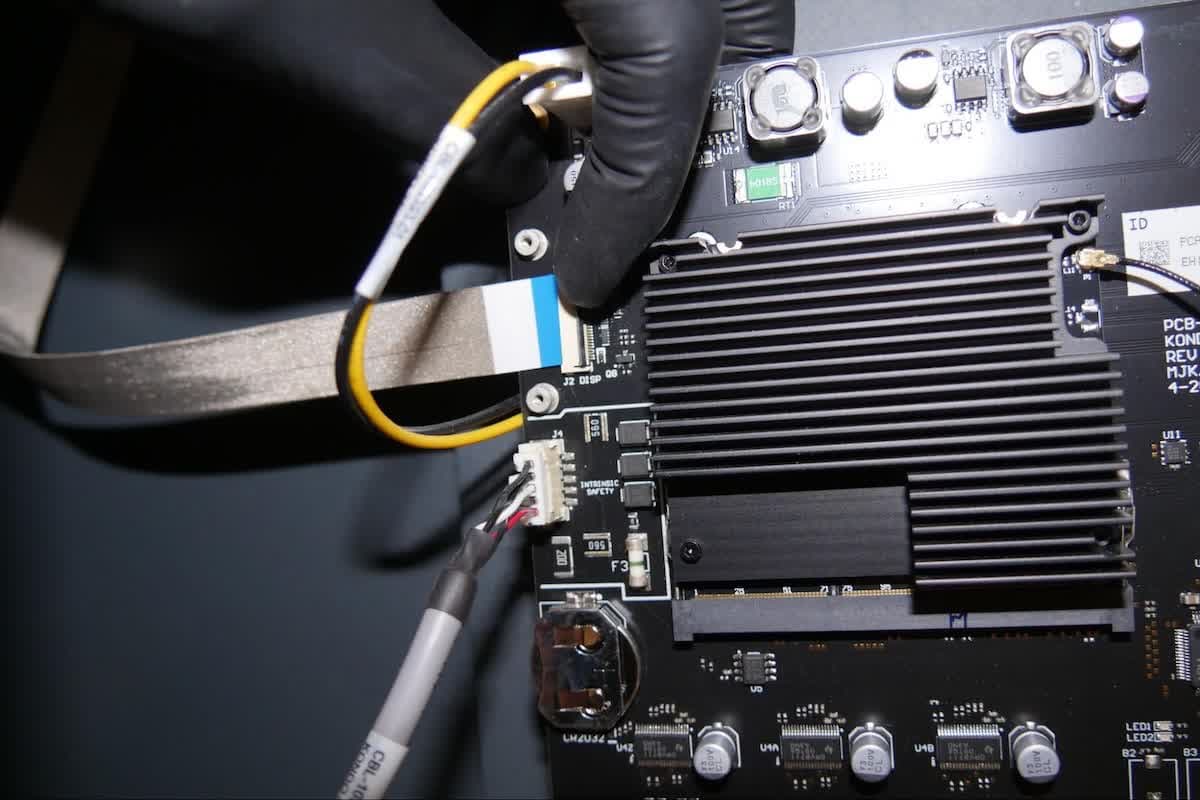

第 2 步：断开显示屏带状电缆与主板的连接

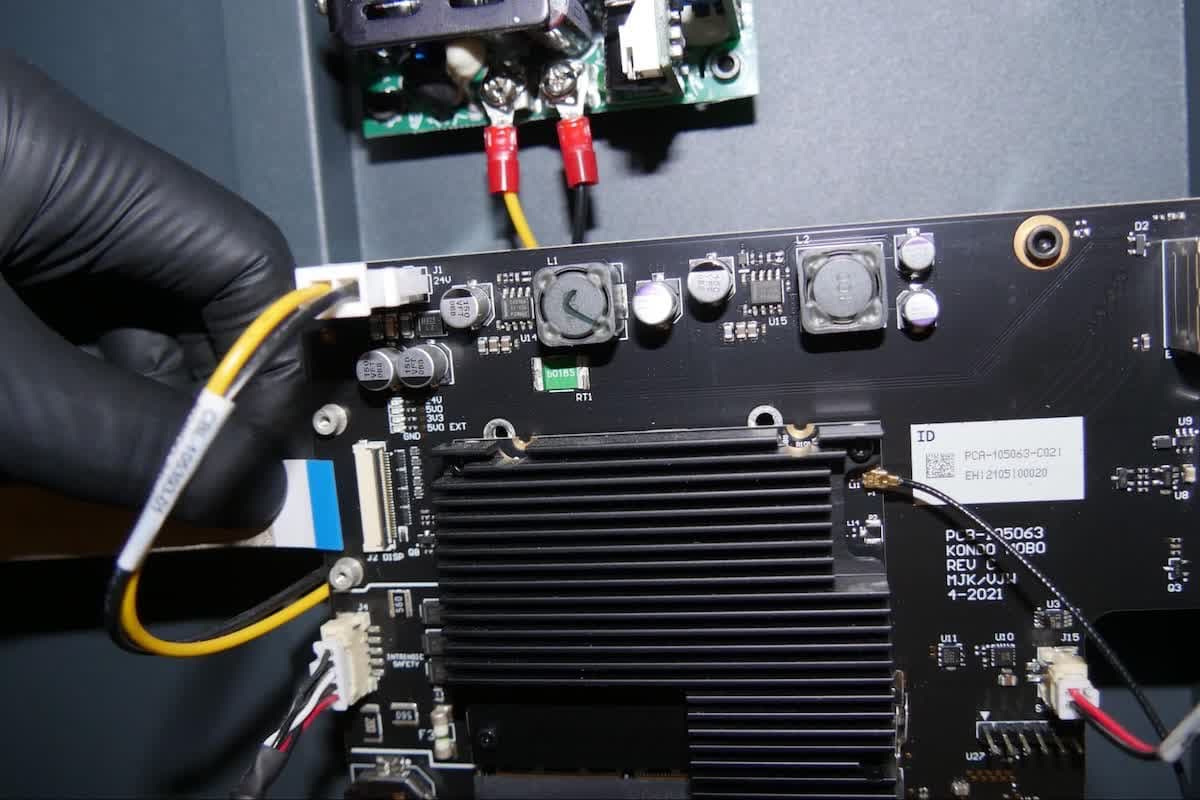

显示器带状电缆通过锁销固定在连接器中。拉出锁销使其脱离显示器组件，以断开显示器带状电缆。锁销处于直立位置后，轻轻拔下带状电缆。注意带状电缆上外露触点的方向，以便后续重新安装。
第 3 步：将显示屏带状电缆重新连接到主板上
将显示屏带状电缆插回主板上的连接器中，带状电缆上的裸露触点方向与之前相同。确保带状电缆未扭曲或折叠。
第 4 步：固定显示屏带状电缆
将锁销转向显示器组件的方向，以将显示器带状电缆锁定就位。当锁销与主板平行时，锁销锁定。
第 5 步：重新安装显示屏带状电缆固定夹
将显示器带状电缆固定夹与主板上的安装点对齐，确保带状电缆平放在主板上。在固定夹的两个螺孔中各插入一颗 1.5mm 六角螺丝，使用 1.5mm 六角扳手拧紧螺丝，直至完全紧固。
注：
如果不更换显示屏组件，请跳至安装新显示屏组件下的第 3 步，并继续按照该处的步骤将显示屏带状电缆重新连接到显示屏组件上并重新组装机器。
安装新的显示器组件
概览：安装并固定新的显示屏组件。
第 1 步：安装显示屏组件替换件

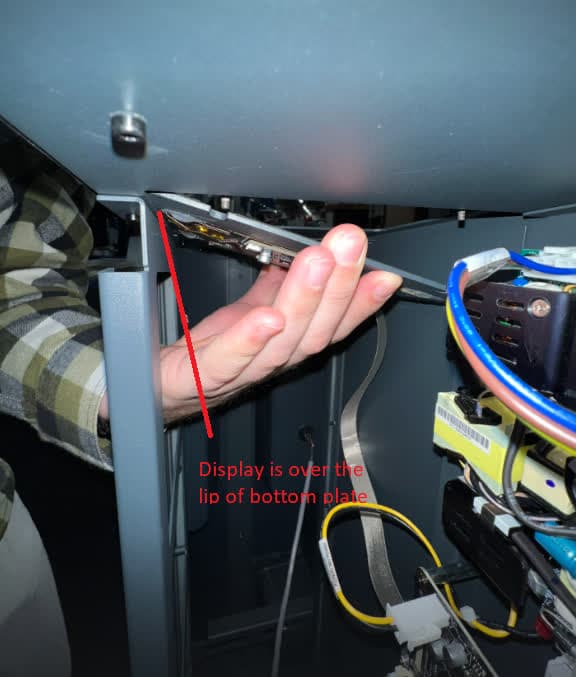

调整显示器组件的方向，使带状电缆固定夹的安装点更靠近机器的内壁。将显示器组件的右侧插入顶部外壳的两块板之间。将显示屏组件抬起到位，确保显示屏组件上的四个切口与顶部外壳上的四个螺纹柱对齐。
第 2 步：固定显示器组件替换件
在每颗螺柱上放置一个垫圈，并轻轻将固定螺母拧入就位。使用 5.5mm 套筒扳手拧紧固定螺母，直至完全紧固。
第 3 步：重新连接显示屏带状电缆
将显示屏带状电缆插入新显示屏组件上的连接器，带状电缆上的裸露触点方向与旧显示屏组件上的方向一致。确保带状电缆未扭曲或折叠。
第 4 步：固定显示屏带状电缆
将锁销向显示屏组件方向旋转，以将显示屏带状电缆锁定到位。当锁销与显示器组件平行时，锁销锁定。
第 5 步：重新安装显示屏带状电缆固定夹
将显示器带状电缆固定夹与顶部外壳上的安装点对齐，确保带状电缆平放在显示器组件上。在固定夹的两个螺孔中各插入一颗 1.5mm 六角螺丝，使用 1.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装右侧外壳
概览： 重新安装并固定右侧外壳。
第 1 步：重新安装右侧外壳
将右侧外壳固定在 Form Wash L 上。检查右侧外壳上的螺孔是否与机框上的相应螺孔对齐。将三颗 2.5mm 六角埋头螺丝轻轻拧入机器右侧的螺孔，将九颗圆头螺丝拧入机器背面的螺孔。
第 2 步：固定右侧外壳
从机器右侧的螺丝开始，使用 2.5mm 六角扳手依次拧紧螺丝，直至完全紧固。
完成修复
概览：重新安装右侧外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
重新连接 Form Wash L 的电源线。将设备背面的断路器开关拨到 ON（开） 位置，打开机器电源。
第 2 步：测试修复情况
如果修复成功，触摸屏应对触摸做出响应。测试各种输入，如查看机器设置或启动清洗周期。请联系 Formlabs Support 或您的 授权经销商，并告知故障排查结果。
