所需物品：
Formlabs：
- Fuse 1+ 30W 显示屏组件 (RP-FS1P-SN-01)
第三方：
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（必须为 90º 头）
- 防静电撬棒（推荐）或防静电镊子
- 防静电腕带
- 手电筒（可选）
白皮书
更换 Fuse 1+ 30W 显示屏组件
更换 Fuse 1+ 30W 显示屏组件
Fuse 1+ 30W 打印机的触摸屏是与打印机进行交互和控制的主要界面。触摸屏破损或故障会导致打印机无法正常使用。
请根据本指南更换 Fuse 1+ 30W 打印机的显示屏组件。如需在 Fuse 1 打印机上更换此组件，请参见 更换 Fuse 1 显示屏组件。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区，用于更换 显示器组件
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。
第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸上部冷却护罩
概览： 拆卸上部冷却护罩，以便操作显示屏面板安装螺丝。

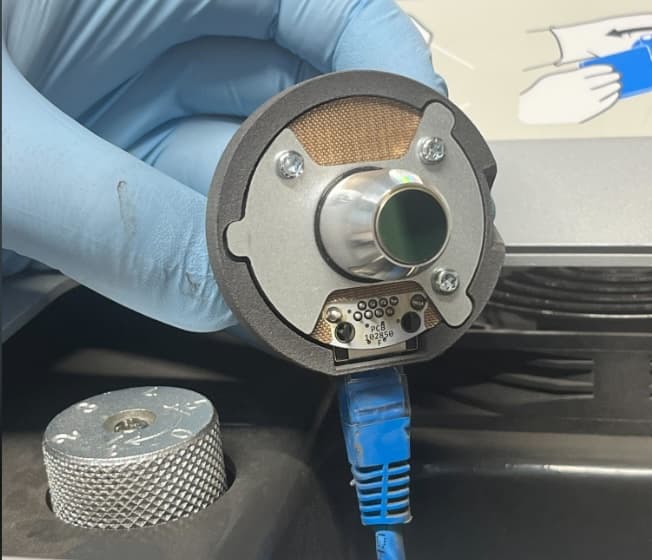

第 1 步：拆卸红外传感器
打开红外传感器面板的检修门，该面板位于打印机顶部料斗旁。抬起红外传感器并断开其电缆连接。将红外传感器放在平整的表面上，传感器窗口朝上。将红外传感器的电缆穿过塑料护罩。

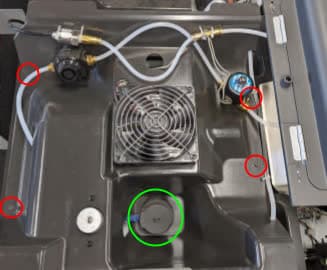

第 2 步：拧下上部冷却护罩安装螺丝
使用 3mm 六角扳手，拧松并拆卸 四颗 8mm M4 内六角螺丝，用于将上部冷却护罩固定在打印机上。新型打印机还包括四个垫圈。将螺丝和垫圈（如有）放在一旁。此时请勿将上部冷却护罩与打印机分开。

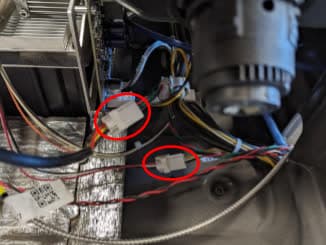

第 3 步：断开氮气阀电缆、氮气压力传感器电缆和冷却风扇电缆
断开氮气电磁阀与标有 F1+ Nitro N2 Valve Cable 的电缆之间的连接。断开氮气压力传感器与标有 F1+ Nitro Pressure Sensor Cable（F1+ 氮气压力传感器电缆）的电缆之间的连接。断开冷却风扇与电缆 C047 的连接。
对于每个电缆，打开插片并拉开塑料连接器，断开电缆连接。请勿拉动电线本身。
第 4 步：断开管子与上部冷却护罩的连接
在冷却护罩的后侧找到黄铜三通接头。向下推动黄铜环，同时拉动 塑料管以断开连接
找到打印机后部料斗侧的黄铜弯头接头。向下推黄铜环，同时拉动塑料管将其断开。
为避免混淆管子，请使用永久性记号笔或胶带进行标记。
第 5 步：将上部冷却护罩与打印机分离
轻轻将护罩抬起并移离打印机。检查所有电缆和管子是否已断开连接，确保没有任何东西卡住或缠结。从打印机上取下护罩并将其放在一旁。
拆卸原显示屏组件
概览：拔下插头并拆卸原有显示器组件。从显示器组件上拆卸主板，以便将其转移到新的显示器组件上。
第 1 步：准备拆卸显示屏组件
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。
找到主板（也称为额叶板或 FoLoBo），其安装在显示器组件后面。
第 2 步：断开主板上的电缆

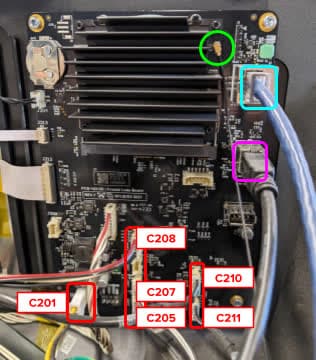

断开 USB、以太网和 Wi-Fi 电缆以及标有 C201、C205、C207、C208、C210 和 C211 从主板上拔下对于带有锁扣的电缆，请确保先松开锁扣，然后通过塑料外壳将连接器从电路板上拉开。
注：
使用一对防静电镊子或撬棒断开 Wi-Fi 天线电缆。这些连接器 极易碎 如果处理不当，可能会弯曲或折断旧版打印机有两根电缆，而新版打印机只有一根。
第 3 步：打开打印箱体门
打开过滤柜门，然后拉动蓝色的释放手柄，手动打开打印箱体门。这样就有足够的空间来拆卸显示屏组件。
第 4 步：拧下显示屏组件安装螺丝

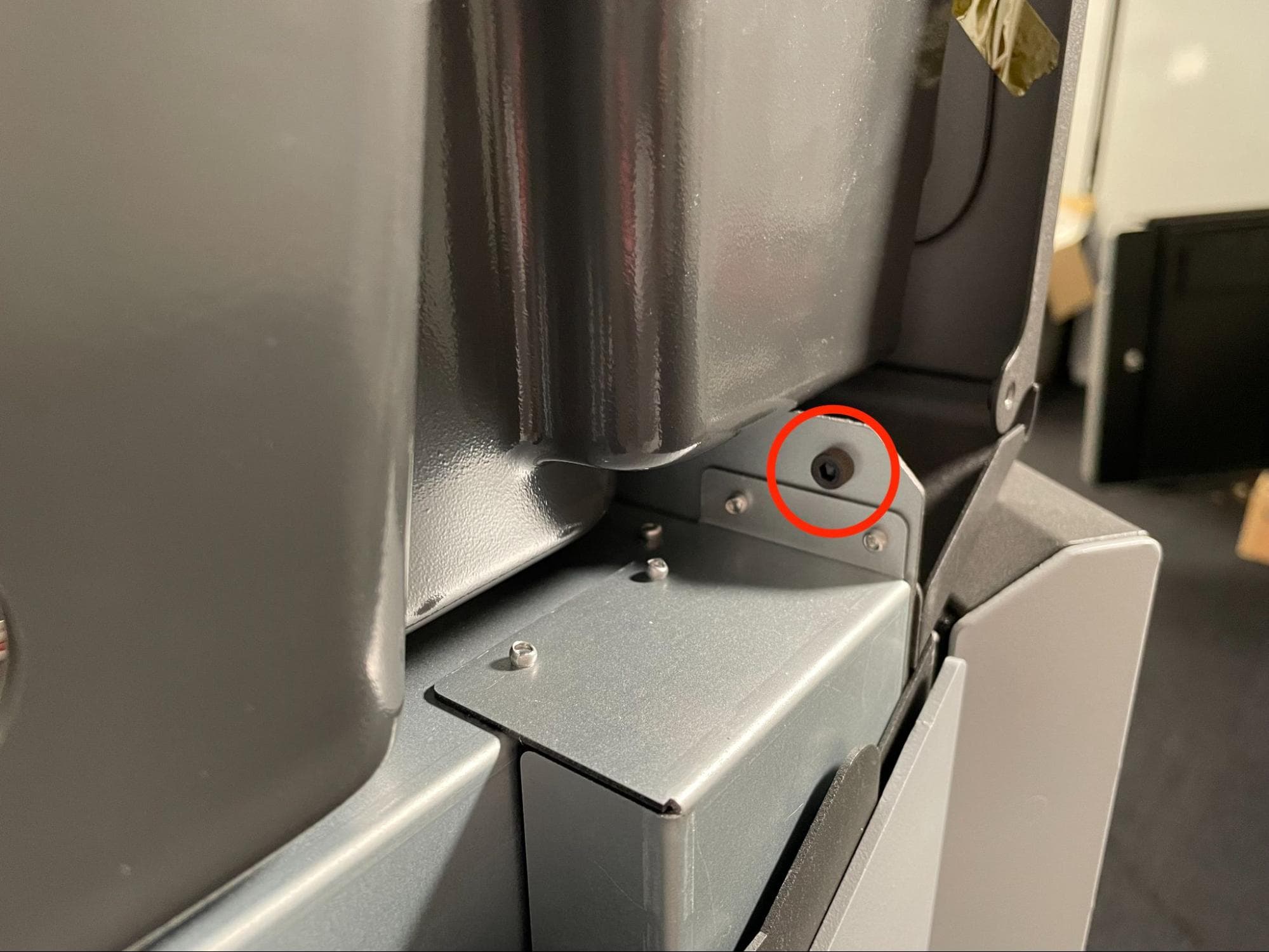

找到显示屏组件安装螺丝，位于显示屏的底部角落。使用 3mm 六角扳手，拧松并取下将显示器组件固定在打印机顶部的两颗 6mm M4 黑色内六角螺丝。
拧下这些螺丝后，整个显示屏组件即可取下。拧下第二颗螺丝时，用一只手握住组件。
第 5 步：拆卸显示屏组件

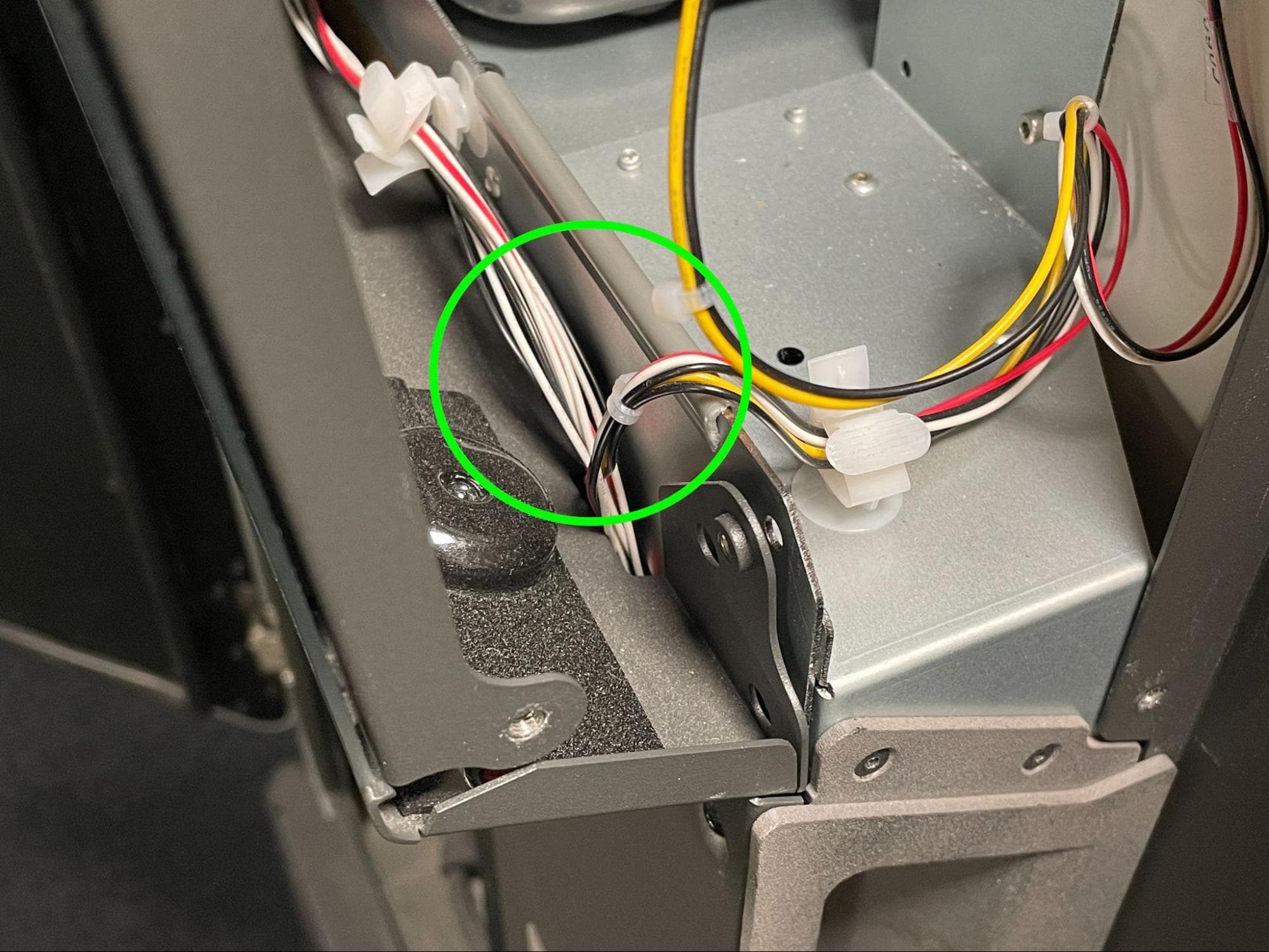

小心地将显示器组件向前倾斜，使其远离打印机。确保不会夹住或损坏显示器组件周围的任何电线，尤其是黄色、黑色、红色和白色的电缆线束 位于门把手正上方
将显示屏组件的玻璃面朝下放在平整、干净的表面上。
第 6 步：从主板上拔下其余电缆

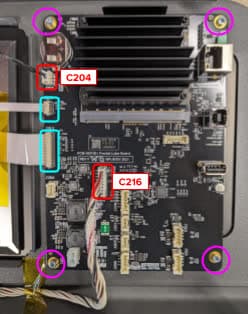

在防静电腕带仍连接到接地点的情况下，断开主板左侧的两条带状电缆以及标有 C04 和 C216 的连接器。
如果打印机的 Wi-Fi 天线电缆从显示器组件连接到主板，请断开连接（如果尚未断开）。
第 7 步：将主板与显示器组件分离
使用 2.5mm 六角扳手，拧松并拆卸 四颗 8mm M3 内六角螺丝 将主板固定在显示器组件的背面。将螺丝放在一旁。小心地将主板与显示器组件分开，放在平整、干净的防静电表面上。
注意：
请勿将主板放置在地毯或未接地的工作面上，以免静电放电损坏主板。 如果在此过程中主板损坏，可能需要更换整个打印机。
安装显示屏组件替换件
概览：将主板安装到新的显示器组件上，然后安装显示器组件。
第 1 步：准备新的显示屏组件
如果尚未佩戴防静电腕带，请佩戴防静电腕带并将其连接到已知接地点。拆开新的显示屏组件的包装，将其玻璃面朝下放在平整、干净的表面上。
提示：
将显示器组件放在随附的防静电塑料包装上。

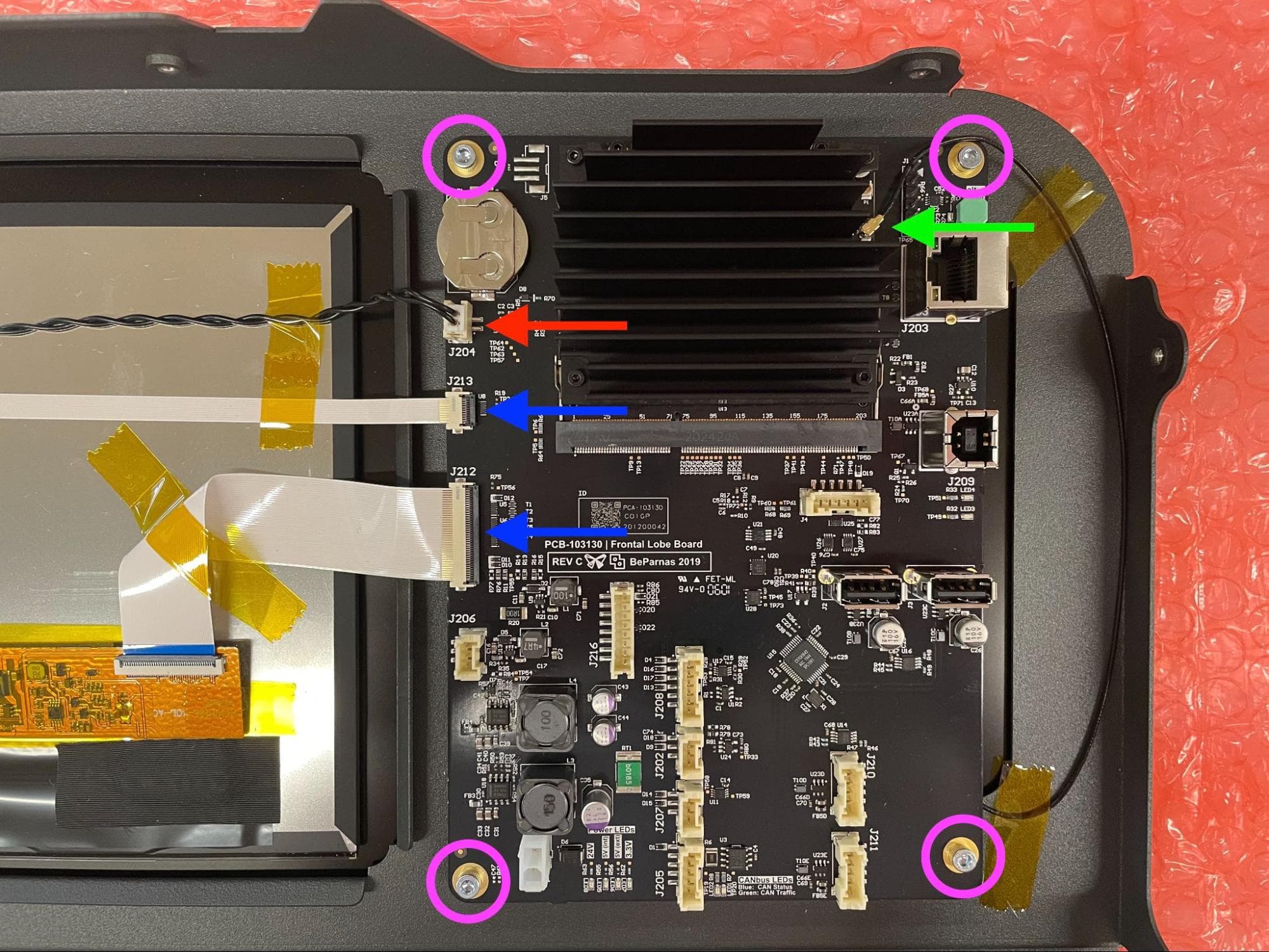

第 2 步：安装并固定主板
将主板的散热器朝上放置。将其放置在显示器组件背面的支架上，对准主板上的四个螺孔和支架上的螺孔。确保主板下方没有电缆。
在主板的四个螺孔中各拧入一颗 8mm M3 内六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：将显示器组件的电缆连接到主板
重新连接 两根带状电缆连接到主板上，用锁销将其固定到位。重新连接标有 C04 和 C216 的连接器。
如果显示屏组件上有 Wi-Fi 天线电缆，请将其连接到标有 P2 的插头上。请注意，较新的打印机和显示器组件没有第二个 Wi-Fi 天线。如果是这种情况，请将 P2 插头留空。

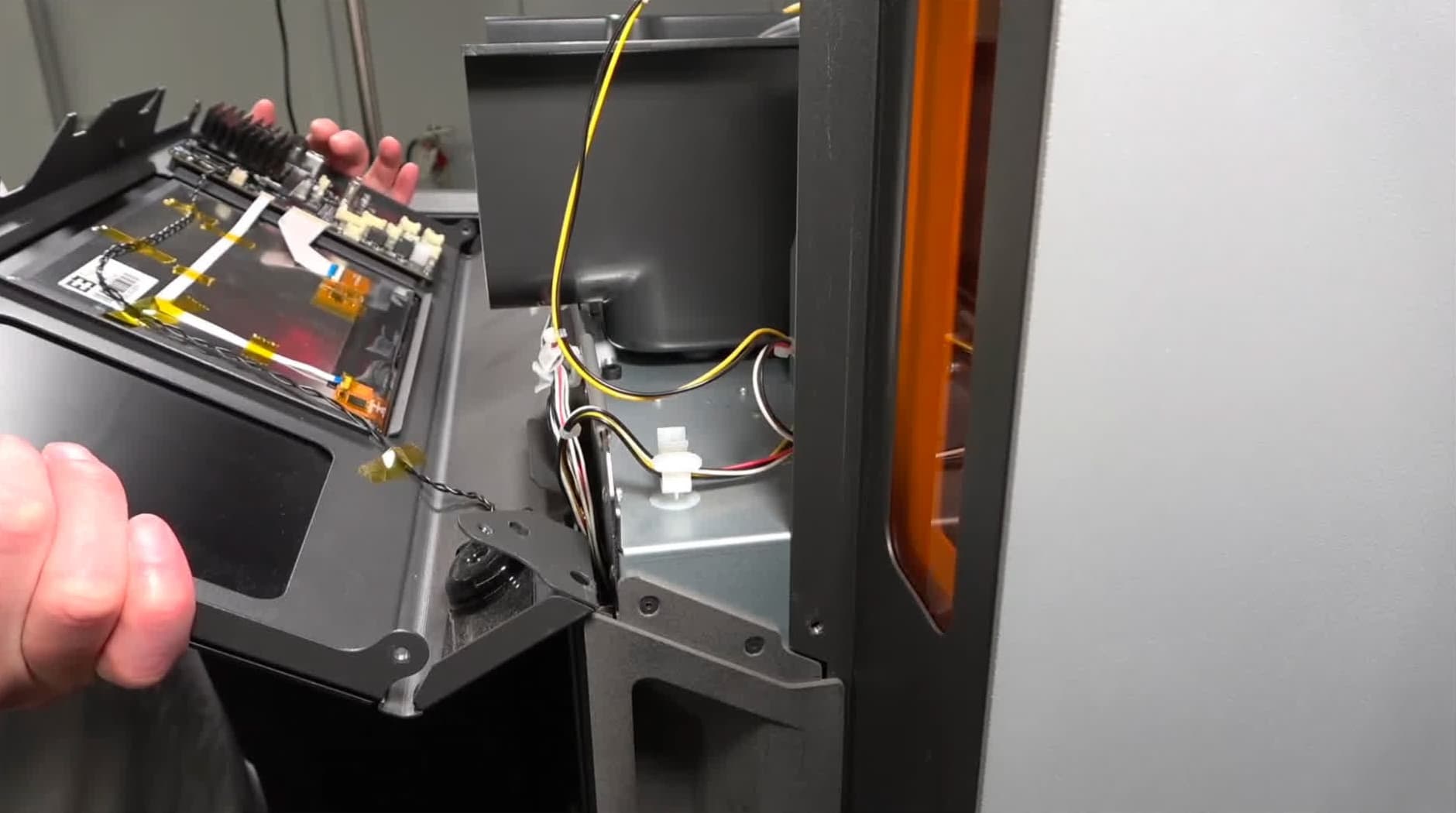

第 4 步：对准显示屏组件
将显示屏组件以一定角度抬起至打印机上方，并将底部的插片与打印箱体门正上方的间隙对齐。确保黄色、黑色、白色和红色电缆线束未被显示屏组件背面的插片挤压。
第 5 步：安装显示屏组件
将显示屏组件向后转向打印机顶部，使显示屏的凸缘插片与框架上的相应凸缘齐平。

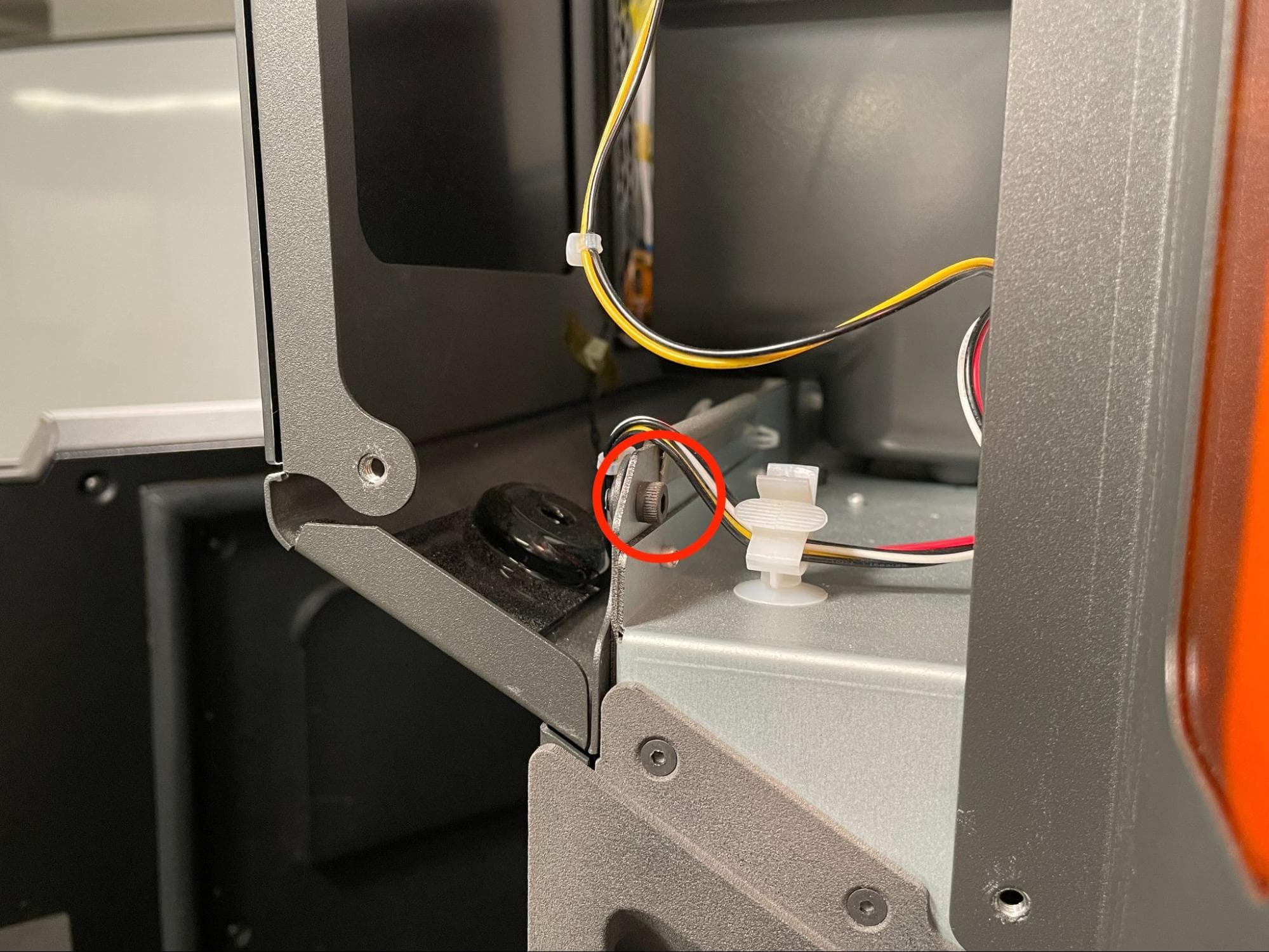

在显示屏组件底部角上的两个螺孔中各拧入一颗 M4 内六角螺丝。请勿完全拧紧。
第 6 步：检查显示屏组件位置

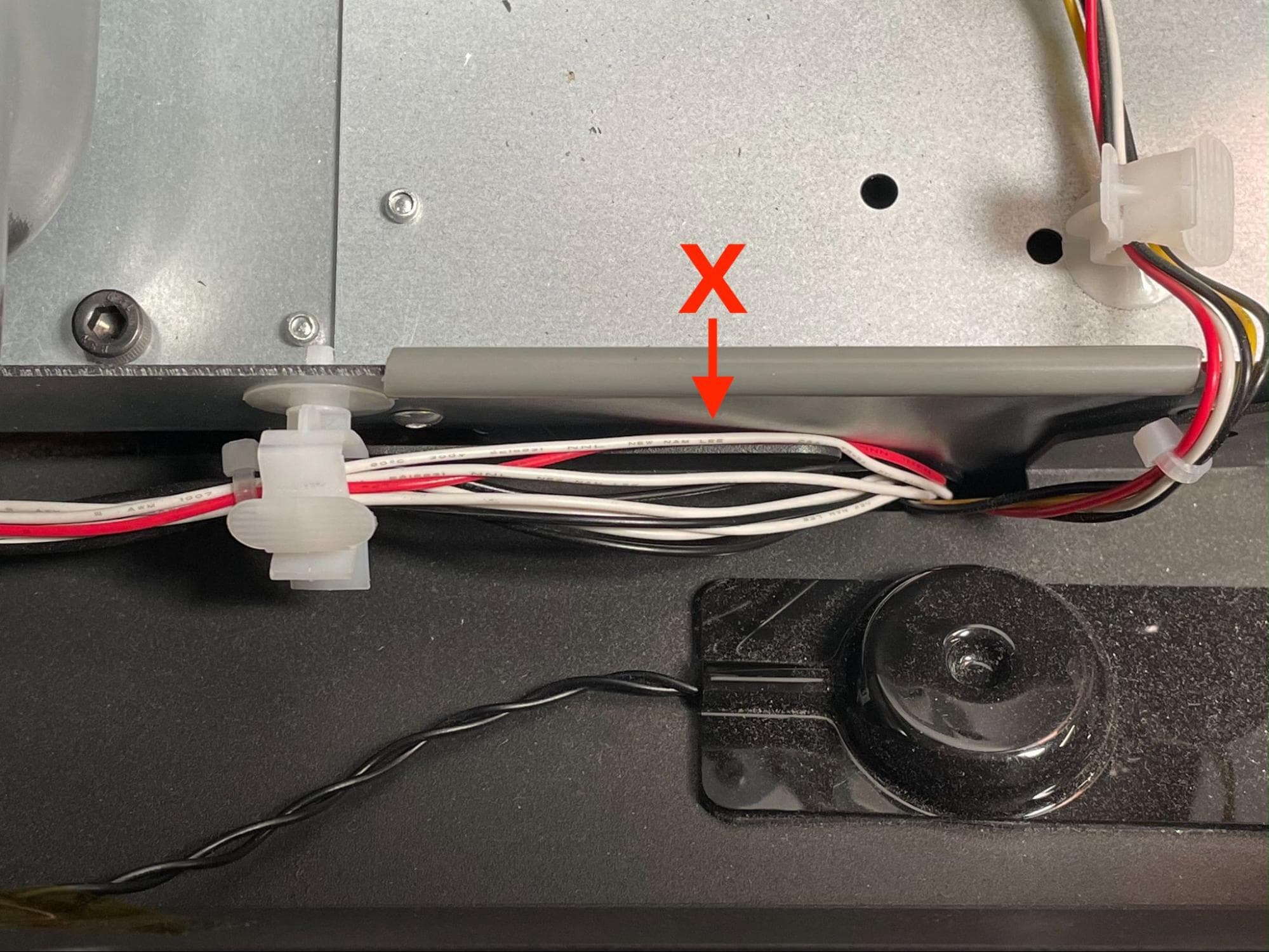

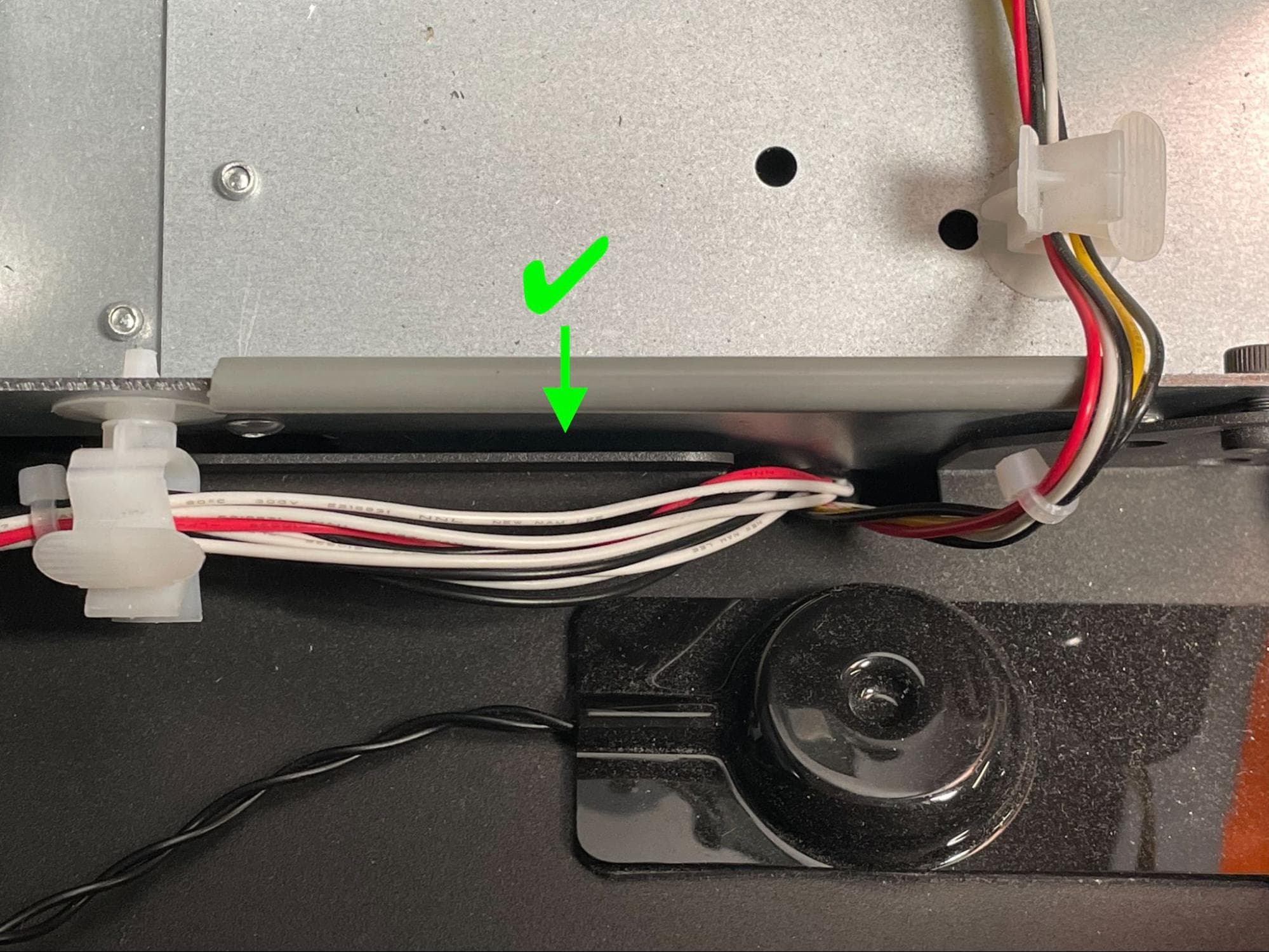

检查门把手上方的线束是否卡在显示屏组件和打印机框架之间。
第 7 步：固定显示器组件
使用 3mm 六角扳手，拧紧两颗 6mm M4 黑色内六角螺丝，直至紧固。

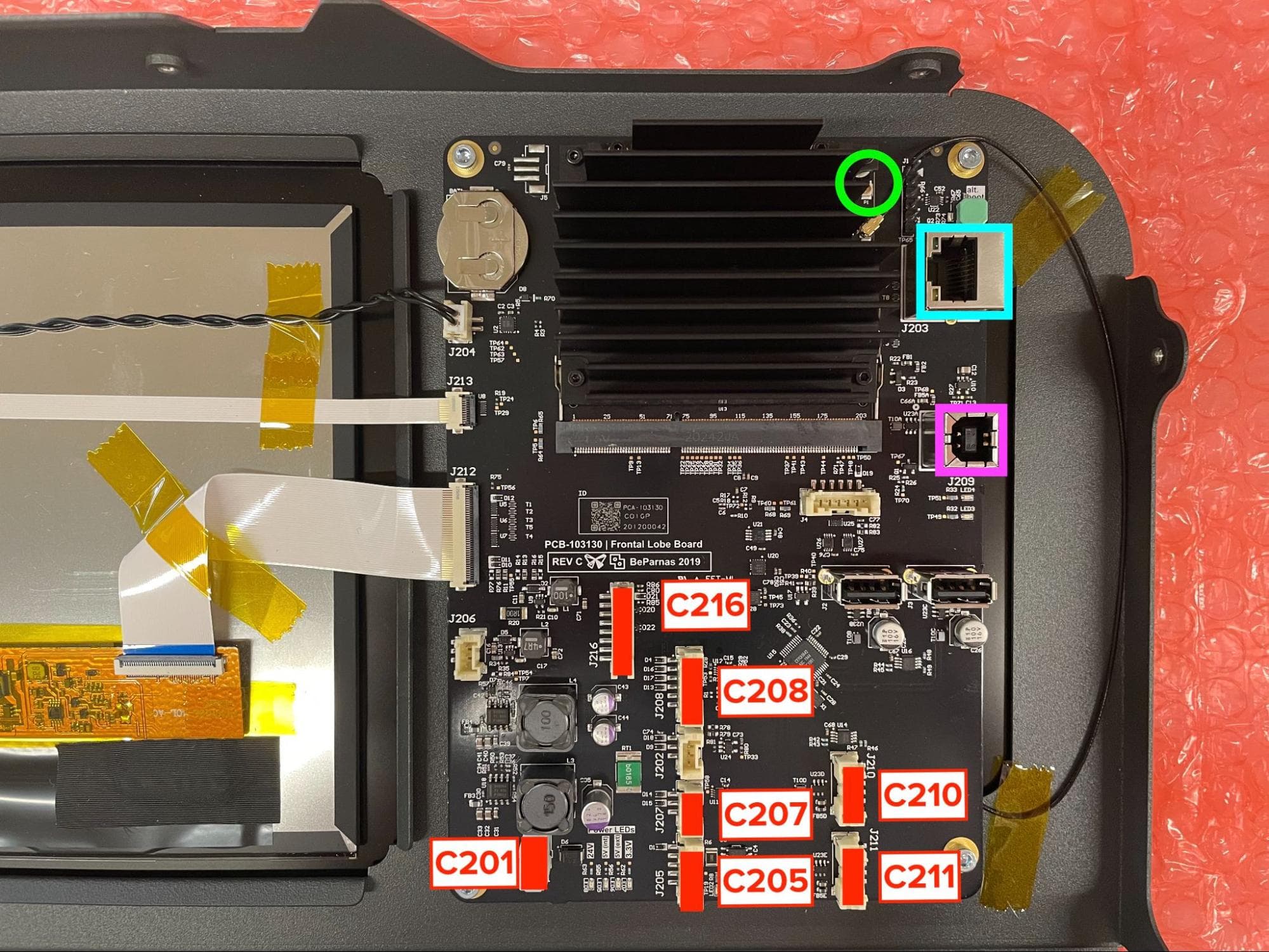

第 8 步：将其余电缆插入主板
将其余电缆重新连接到主板：7 根 JST 连接器（包括之前放在一旁的 RFID 读取器电缆线束）、以太网电缆、USB 连接线和 Wi-Fi 天线 电缆。请参见此处的图片，将每个连接器与其插座进行映射。将 Wi-Fi 天线电缆连接到标有 P1 的上部插头。
重新安装上部冷却护罩
概览：更换显示器组件后，重新安装上部冷却护罩。
第 1 步：重新连接上部冷却护罩电缆
将冷却风扇连接器重新连接到标有 C047 的插座上。将电磁阀重新连接到标有 F1+ Nitro N2 Valve Cable 的电缆上。将 N2 压力传感器重新连接到标有 F1+ Nitro Pressure Sensor Cable 的电缆上。

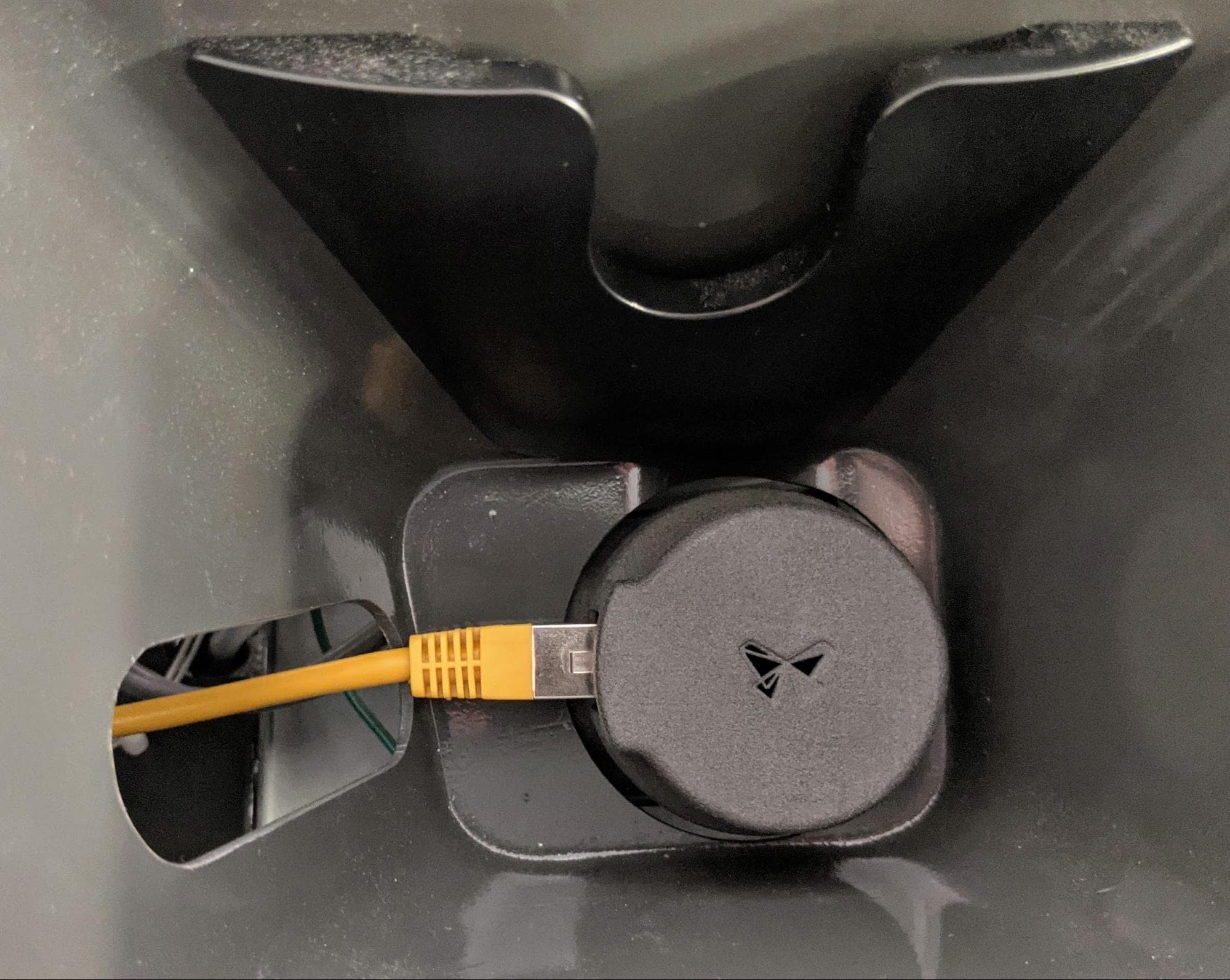

第 2 步：布置红外传感器电缆
从前缘握住顶部冷却护罩，将其放置到位，以便仍能接触到护罩下方的电缆。将红外传感器的以太网电缆穿过顶部护罩的开口。
第 3 步：安装上部冷却护罩

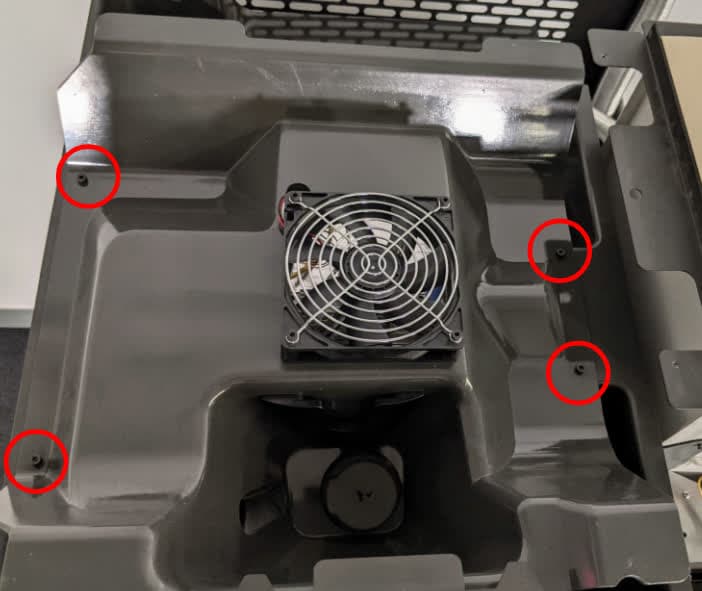

将上部冷却护罩放低至打印机上，将护罩上的四个螺孔与打印机框架上的相应螺孔对齐。确保护罩的位置使红外传感器流量计主体周围的间隙均匀。如果有重叠，红外传感器将无法正确安装。
第 4 步：固定上部冷却护罩
在上部冷却护罩的每个螺孔中各拧入一颗 8mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。

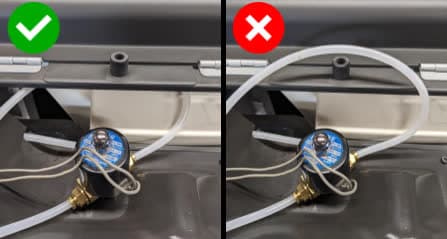

第 5 步：布置氮气电磁阀管路
将连接至 如图所示，板金料斗盖下的氮气电磁阀。
第 6 步：将管子重新连接到上部冷却护罩
在冷却护罩的后侧找到黄铜三通接头。 推动 塑料管 插入接头
找到打印机后部料斗侧的黄铜弯头接头。 推动 塑料管 插入接头
插入后，轻轻拉动管子，确保其不会脱落。
重新安装顶部面板
概览：安装新的显示屏组件后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
完成修复
概览： 安装好 显示屏组件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
在打印机触摸屏上浏览各个菜单，确保其响应正确。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
