所需物品:
Formlabs:
- 氮气球阀替换件 (RP-FS1P-NV-01)
第三方:
- 2mm 六角扳手(平头)
- 2.5mm 六角扳手(平头)
- 一字螺丝刀
- T20 梅花螺丝刀
- 螺纹密封胶带
- 可调扳手
在 Fuse 1+ 30W 打印机上,氮气球阀可在使用惰性气体环境打印时控制氮气流入打印箱体的流量。球阀故障或失灵可能会导致无法使用氮气进行打印。
请根据本指南更换 Fuse 1+ 30W 打印机的氮气球阀。

所需物品:
Formlabs:
第三方:
预计时间:45-60 分钟
危险:
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览: 准备 打印机 以及无尘的工作区 氮气球阀。
注意:
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前,请先使用一条接地带或与一块接地的金属相接触,以确保自己的肢体良好接地。
第 1 步:准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步:断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时,请勿对打印机执行维护程序。断开打印机电源后,等待五分钟,然后再继续执行维护程序。
危险:
在打印机通电时进行维护会增加触电危险。在打印机通电时,切勿拆除打印机后面板。后面板尚未安装时,切勿重新接通打印机电源。
第 3 步:断开氮源连接
如果已连接,请从快速断开接头上断开氮气软管。
第 4 步:拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线(如已连接)。
移除 后部 面板
概览: 取下 后部 面板,以便操作打印机内部。

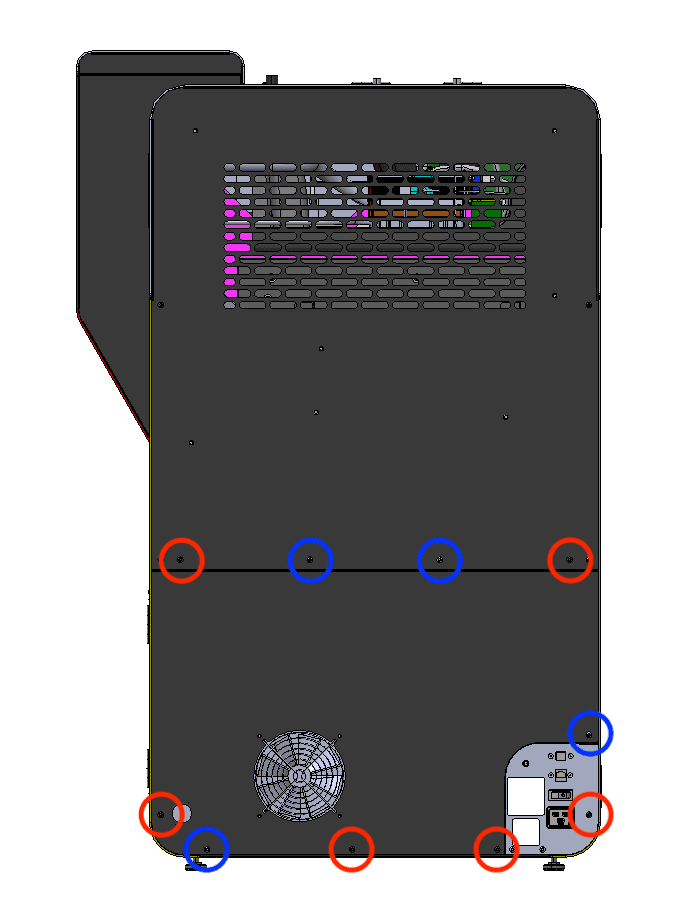

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁,注意将 Black Resin 以及 铬 螺丝,以便稍后重新安装。
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

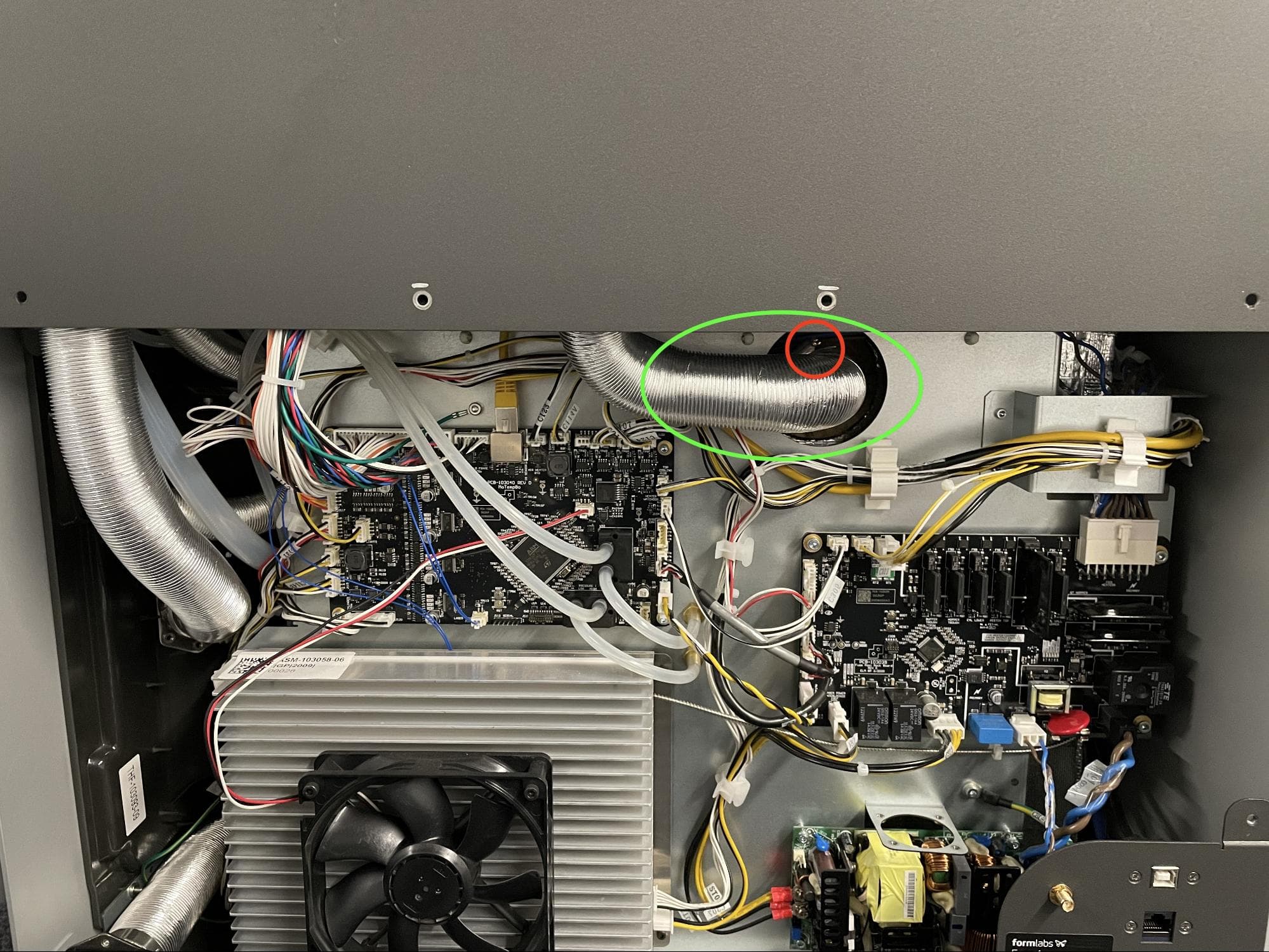

找到打印机中央与排气管相连的环形夹。
使用 6.5mm 平头螺丝刀,拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

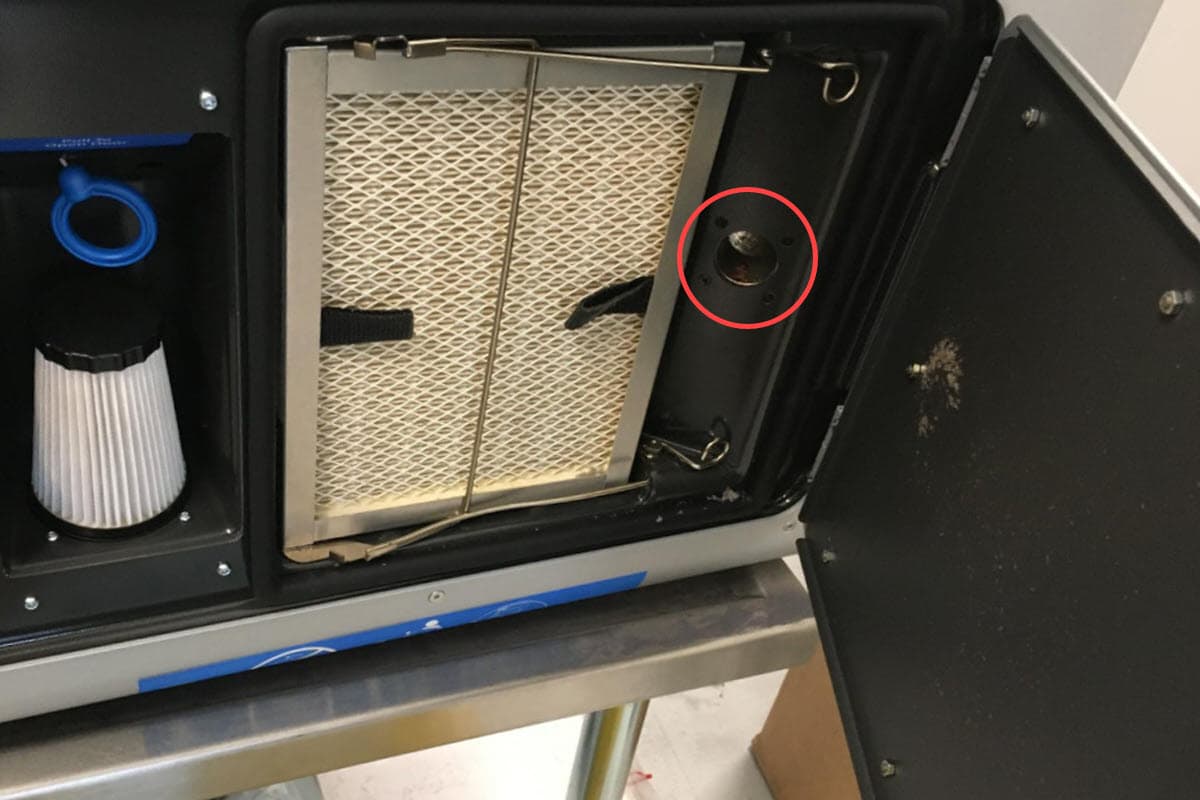

打开打印机的过滤柜门。吸风口位于机柜右侧。

使用 2.0mm 六角扳手,拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。

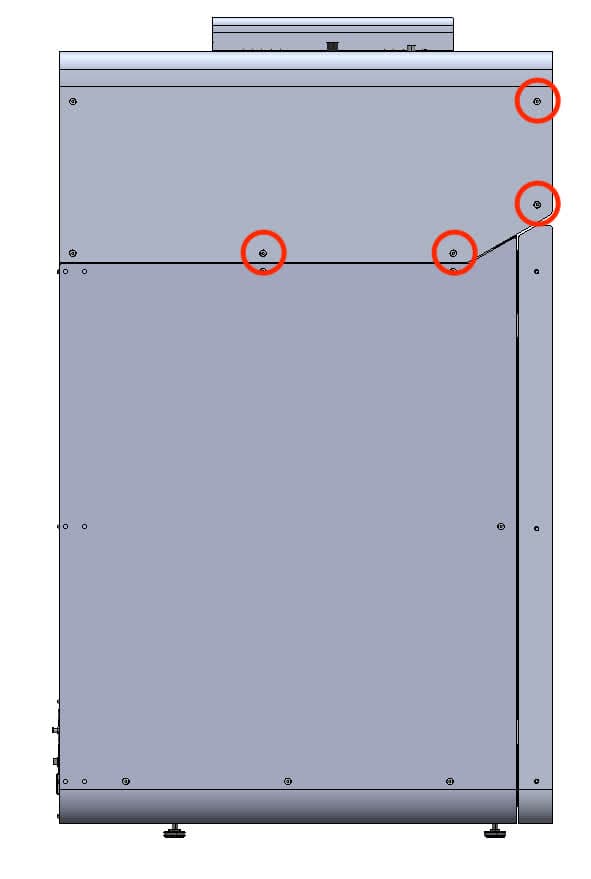

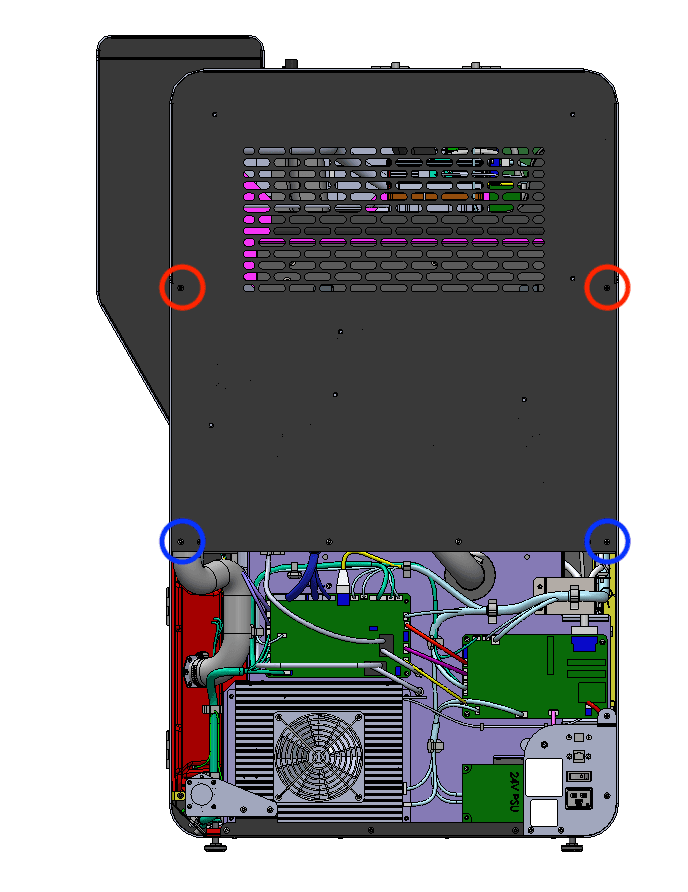

两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手,拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁,注意将 Black Resin 以及 铬 螺丝,以便稍后重新安装。

第 8 步:拧下上部后面板螺丝
使用 2.5mm 六角扳手,拧下将上部后面板固定到打印机上的八颗螺丝:



将螺丝放在一旁。
第 9 步:拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸顶部面板
概览: 取下 顶部面板,以便操作打印机内部。

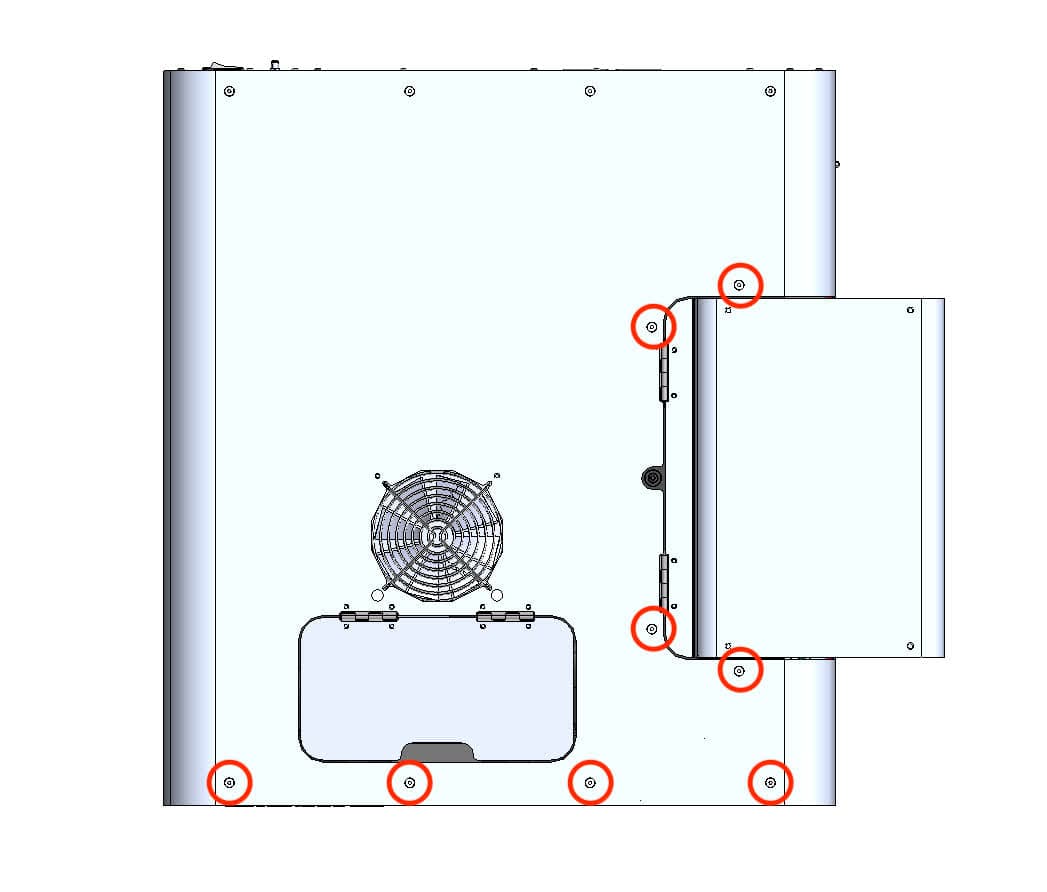

第 1 步:拧下顶部面板螺丝
使用 2.5mm 六角扳手,拧下 将顶部面板固定到打印机的 M4 沉头螺丝:



将螺丝放在一旁。
第 2 步:拆卸顶板
抓住红外传感器盖板和最后面的边缘,将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸氮气球阀
概览:断开并拆卸原有氮气球阀

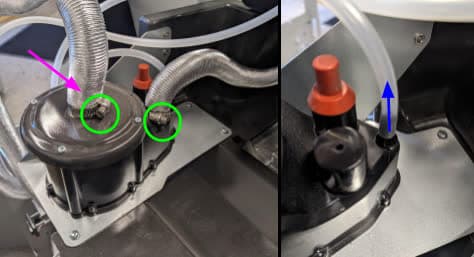

找到位于打印机背面的球阀。使用一字螺丝刀拧松 阀门底部的环形夹 并断开 进气管。

从标有 J088 氮气控制器板上的开关

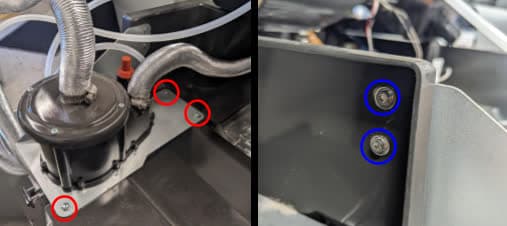

氮气球阀安装在氮气扩散室的底部。使用 T20 梅花扳手和 2.5mm 六角扳手,拧下 三颗 T20 梅花螺丝 螺钉 (顶部)和 两颗 M3 内六角螺丝和垫圈 (料斗侧)将氮气箱固定在打印机上。将螺丝放在一旁。

使用一字螺丝刀拧松 氮气隔板上的两个环形夹 并断开铝管连接在新型打印机上,打印机背面 橡胶垫圈 位于箱体顶部的管道下方可以保持原位。断开硅胶 压力测量管。

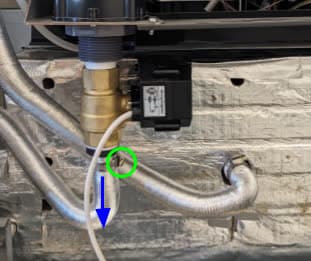

找到打印机后部料斗侧的黄铜弯头接头,位于球阀旁边。推动 黄铜环 并向下推动 塑料管 以断开连接

从打印机上取下隔板组件,放在平面上。

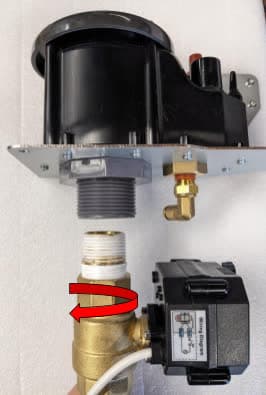

如图所示,用手或可调扳手将氮气球阀从其余组件上拧下。

安装氮气球阀替换件
概览:安装、固定并连接氮气球阀替换件。

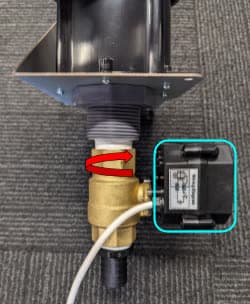

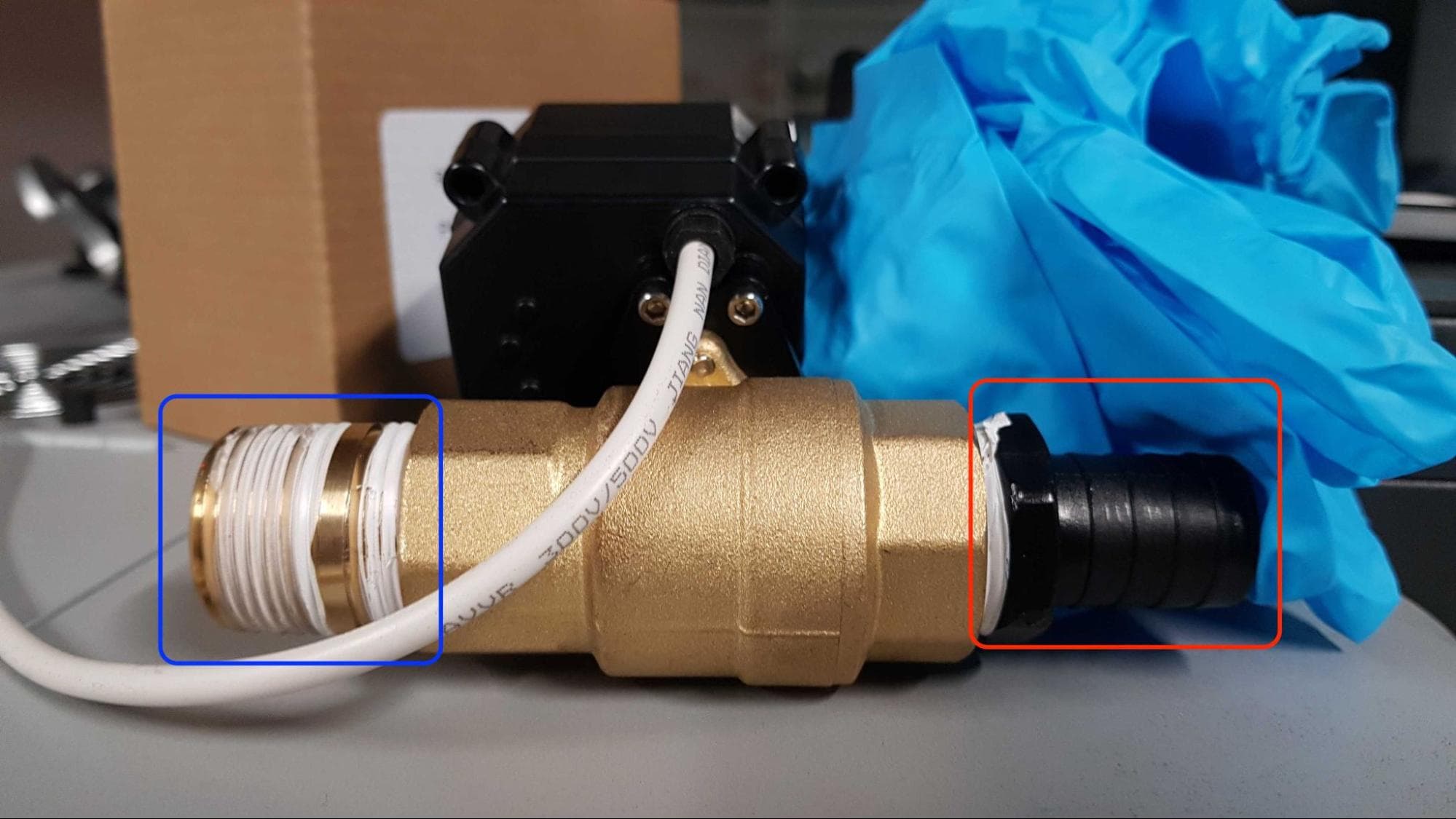

如果氮气球阀替换件不带 塑料倒钩配件 和 黄铜直通接头 预装的 顺时针方向在螺纹上缠绕一到两圈螺纹密封带,然后使用可调扳手将接头固定到阀门上,如图所示。
在剩余的螺纹上缠绕一到两圈螺纹密封带 黄铜直通接头(如果尚未预先涂抹)。

用手或可调扳手将新的氮气球阀拧入隔板组件,直至完全拧入 减速器 如图所示的方向

将装有新阀门的歧管组件重新安装到打印机的顶部后方。将安装螺丝(三颗 T20 内六角螺丝和两颗带垫圈的 M3 内六角螺丝)拧入如图所示的螺孔中。使用 T20 梅花扳手和 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

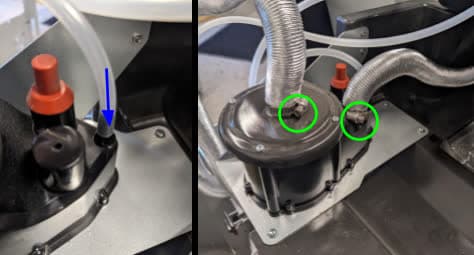

重新安装硅胶 压力测压管连接到氮气箱。重新安装铝管,并使用一字螺丝刀拧紧 环形夹具,直至其固定就位。

找到打印机后部料斗侧的黄铜弯头接头,位于球阀旁边。推动 塑料管 插入接头插入后,轻轻拉动管子,确保其不会脱落。

将球阀电缆重新连接到标有 J088 的插头上 氮气控制器板上

重新安装 进气管 球阀底部使用一字螺丝刀拧紧 环形夹固定到位。

重新安装顶部面板
概览:安装好球阀替换件后,重新安装并固定顶部面板。
第 1 步:对齐顶部面板
抬起顶部面板,将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步:固定顶部面板螺丝
将 6mm 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝:



使用 2.5mm 六角扳手,拧紧螺丝,直至紧固。
重新安装后面板
概览: 后 安装球阀替换件后,重新安装并固定 后部 面板。

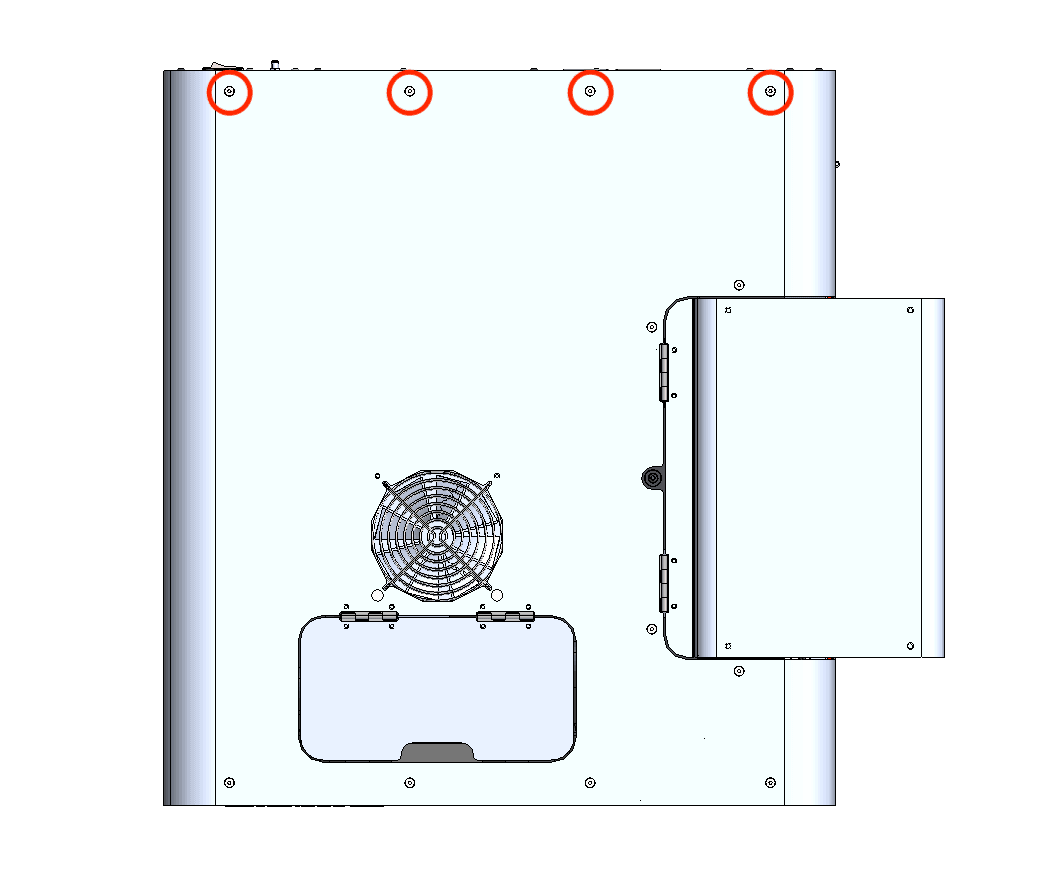

抬起上部后面板,对准打印机顶部的四个螺孔。
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。可能需要调整排气管,以便正确定位上部后面板。

将两颗 6mm 螺丝拧入缓冲器侧螺孔,将两颗 6mm 螺丝拧入料斗侧螺孔。 使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

将两颗 6mm 螺丝拧入料斗侧螺孔中。 使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手,拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。

注意:
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

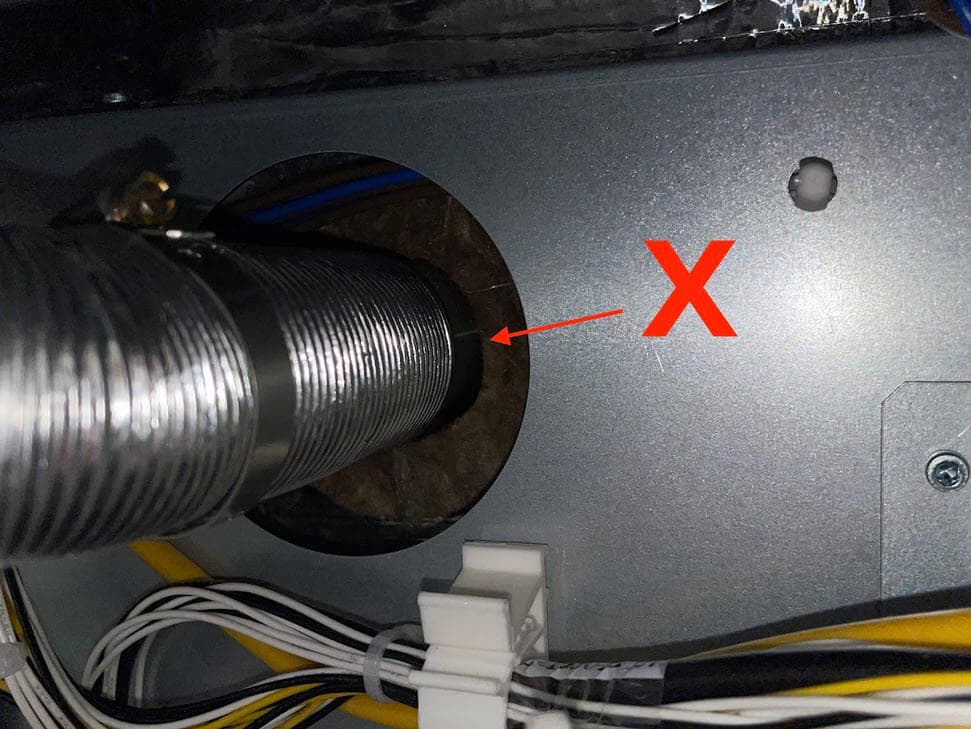

第 6 步:将排气管滑入到位

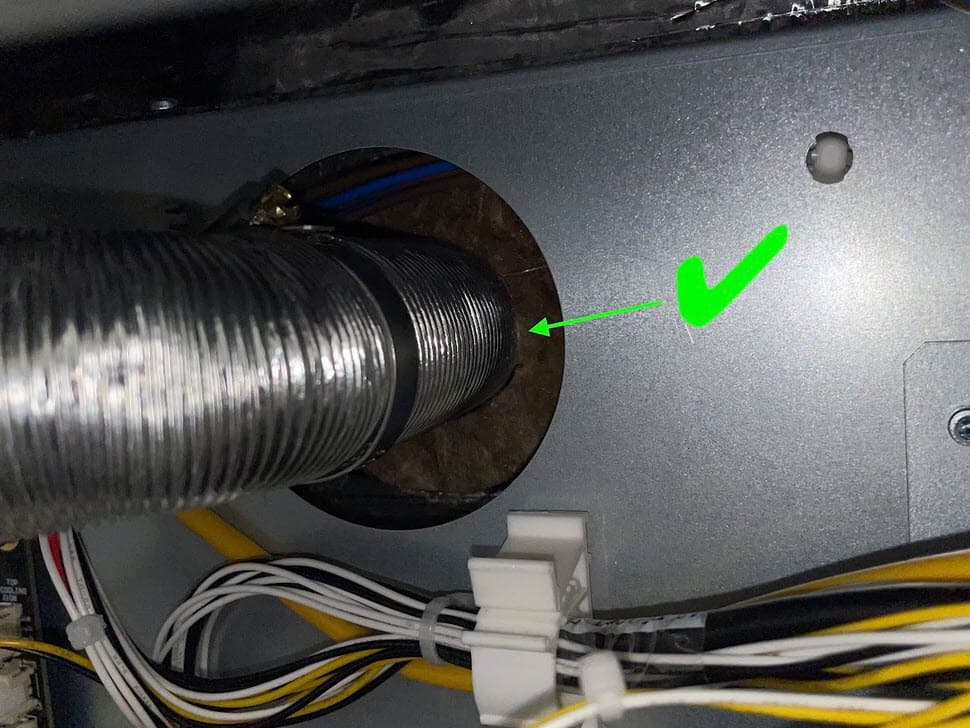

将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步:拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹,直至完全紧固。

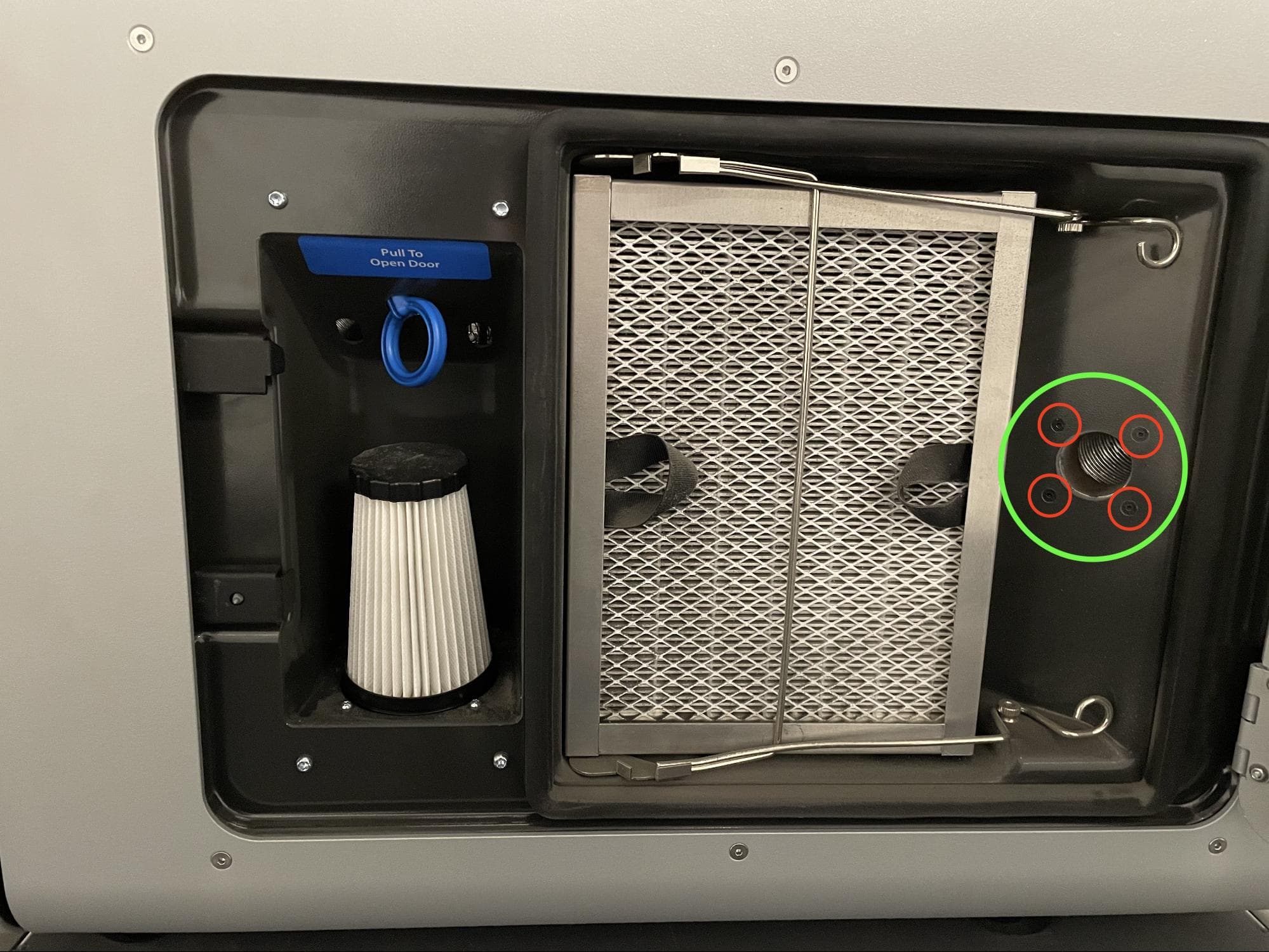

打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝,直至完全紧固。
为确保排气管安装板和过滤柜外壳之间没有缝隙,请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线,则说明排气管未充分密封。如有必要,使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手,拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。

注意:
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步:重新安装 Wi-Fi 天线(可选)
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 12 步:重新连接氮气供应
将氮气软管重新连接到快速断开接头上。
完成修复
概览: 安装好 氮气球阀,接通打印机电源并进行最终检查。
第 1 步:接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步:检查氮源
确认 Fuse 1+ 30W 的氮气供应压力在 248-862kPa 范围内,且流量至少为 14 L/min。当使用瓶装氮气或液氮作为氮源时,请确保有足够的氮气来完成打印。在惰性气体环境下打印时,打印机每分钟大约需要 14L 的氮气。

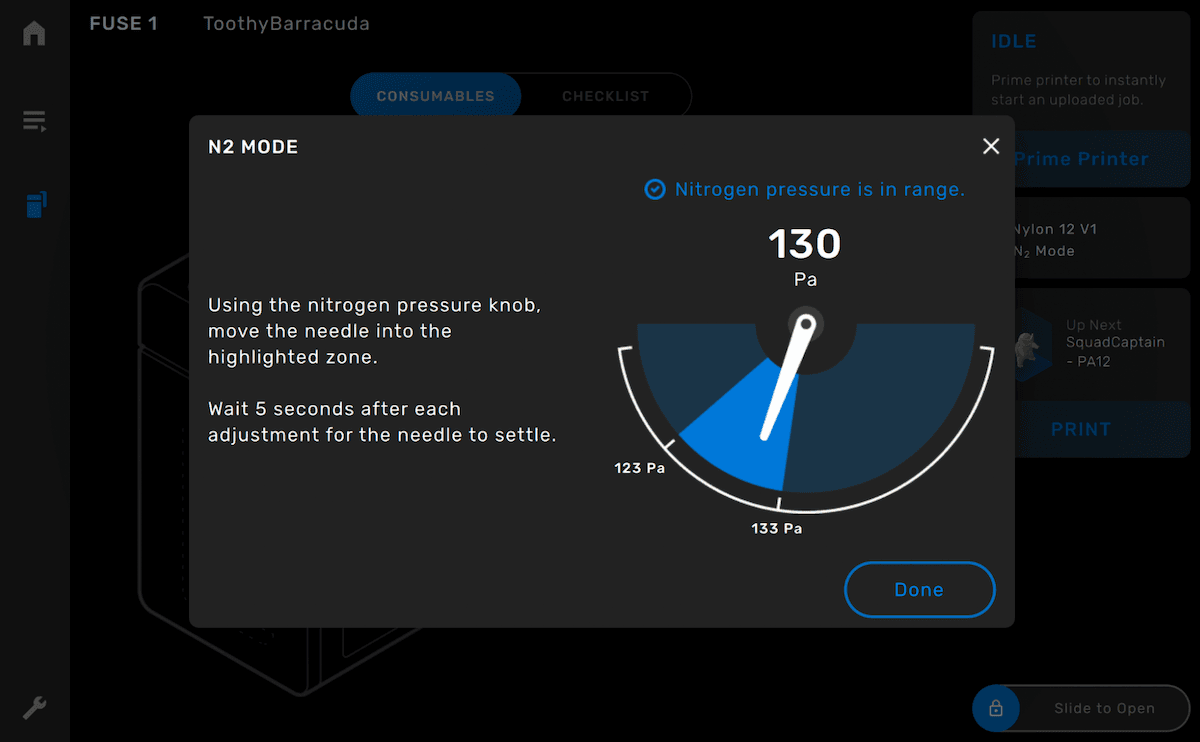

点击左侧边栏的打印机图标,进入 Printer status(打印机状态)界面。 切换 氮气系统 例如坚韧的高性能树脂 ON。确认触摸屏显示 N2 模式,并且 进气压力 和 阀门压力 是 在范围内

第 4 步:测试修复效果
使用氮气开始打印。监控打印机,确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
