所需物品：
Formlabs：
- 重涂机滚轴替换件 (RP-FS1-RU-01)
第三方：
- 2.5mm 六角扳手（平头）
- 7mm 扳手
- 木槌（可选）
- 护目镜
- 丁腈手套
- N95 或更高级别的口罩
- 乙醇（99%，无水）或异丙醇
- 非磨蚀性抹布
白皮书
更换 Fuse 1 代重涂机滚轴
更换 Fuse 1 代重涂机滚轴
重涂机在打印床上移动时，会将粉末均匀分布成层。受损的重涂机滚轴可能会因碎屑或重涂不均而导致打印失败。
请根据本指南更换 Fuse 1 代打印机中的重涂机滚轴。
预计所需时间：15－20 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
拆卸石英管加热器空间滤波器
概览： 准备打印机进行修复，并拆卸石英管加热器空间过滤器，以便更好地接触重涂机滚轴。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。根据粉末的安全数据表，穿戴适合打印机中粉末的个人防护装备。
第 2 步：打开打印箱体门
使用触摸屏打开打印箱体门。如果插入了成型室，请拔下插头并将其取出。

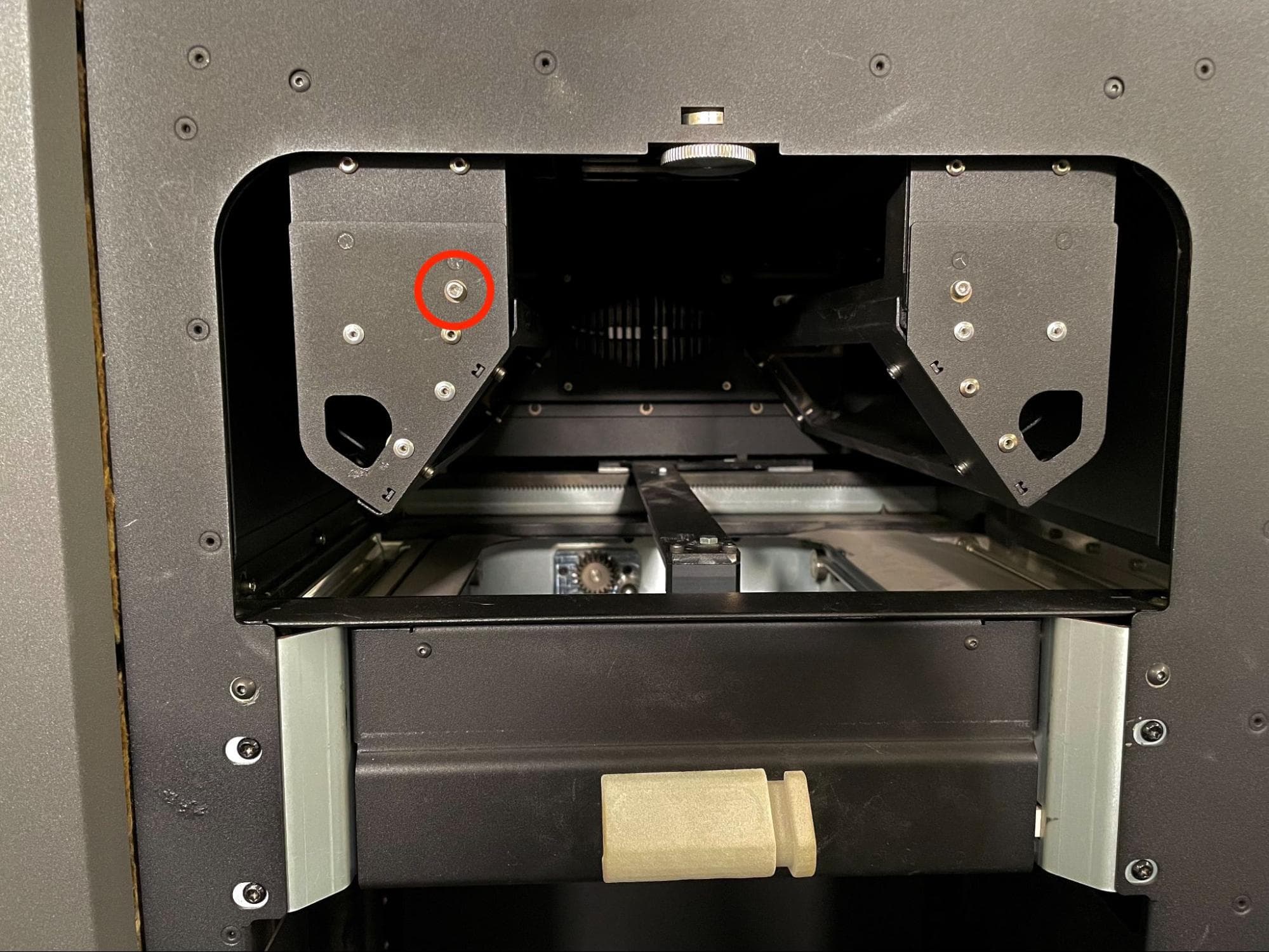

第 3 步：拧下空间滤波器固定螺丝
使用 2.5mm 六角扳手，拧下将任一石英管加热器的空间滤波器固定在框架上的 8.0mm M3 平头螺丝。

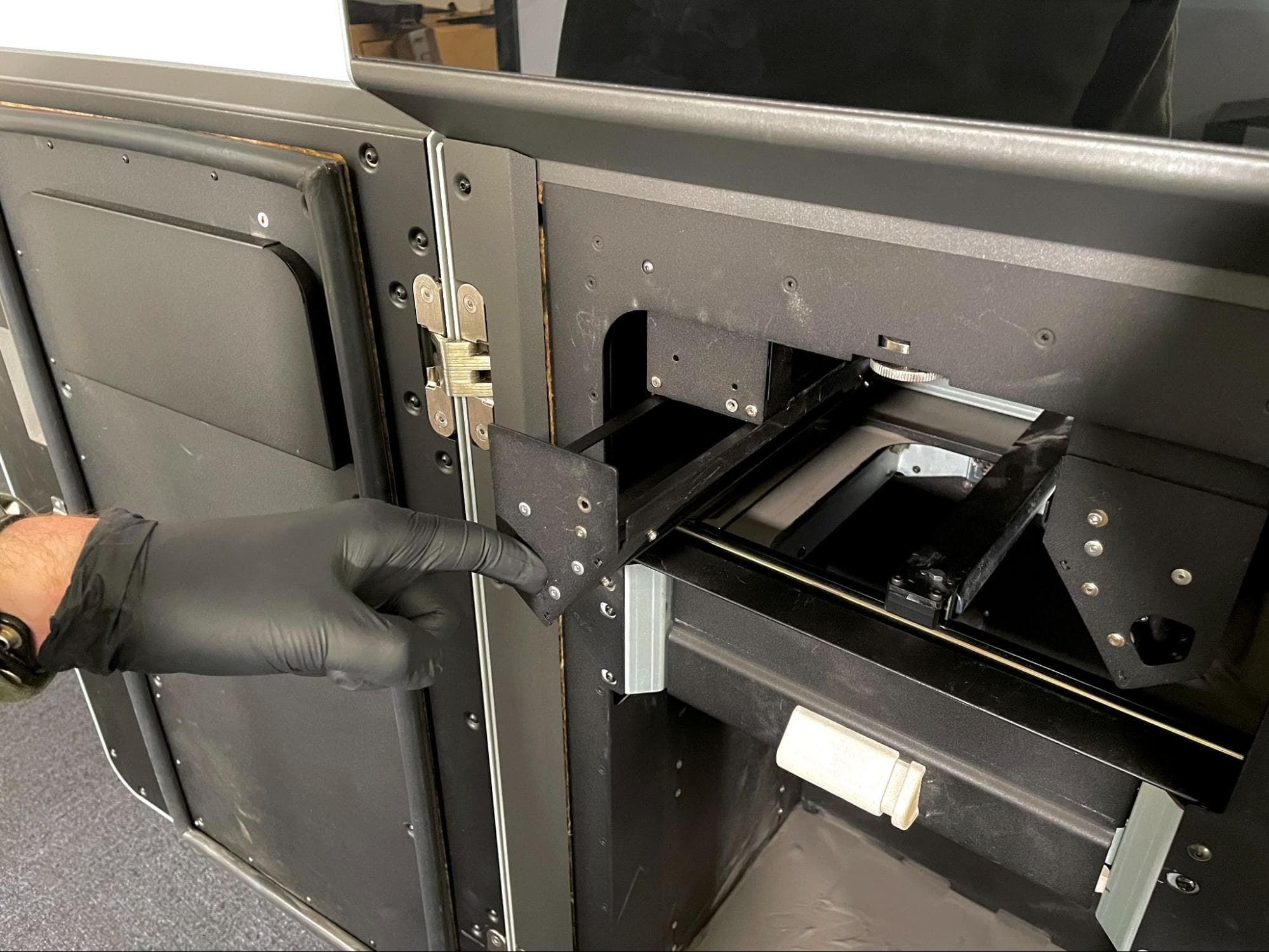

第 4 步：拆卸空间滤波器
将手指插入空间滤波器的槽中，将其从打印箱体中拉出。将空间滤波器放在一旁。
第 5 步：拆卸并取出第二个空间滤波器
对剩余的过滤器重复步骤 3－4。
拆卸原始重涂机滚轴
概览： 拆卸并移除原始重涂机滚轴。
第 1 步：放置重涂机滚轴以便拆卸
在触摸屏上，导航至 Maintenance（维护）> Motor Moves（马达动作）。触摸并按住相应的方向切换开关，将重涂机移至打印机中间。
小心：
挤压危险。在重涂机滚轴移动时，确保手、衣物和工具远离其移动路径。

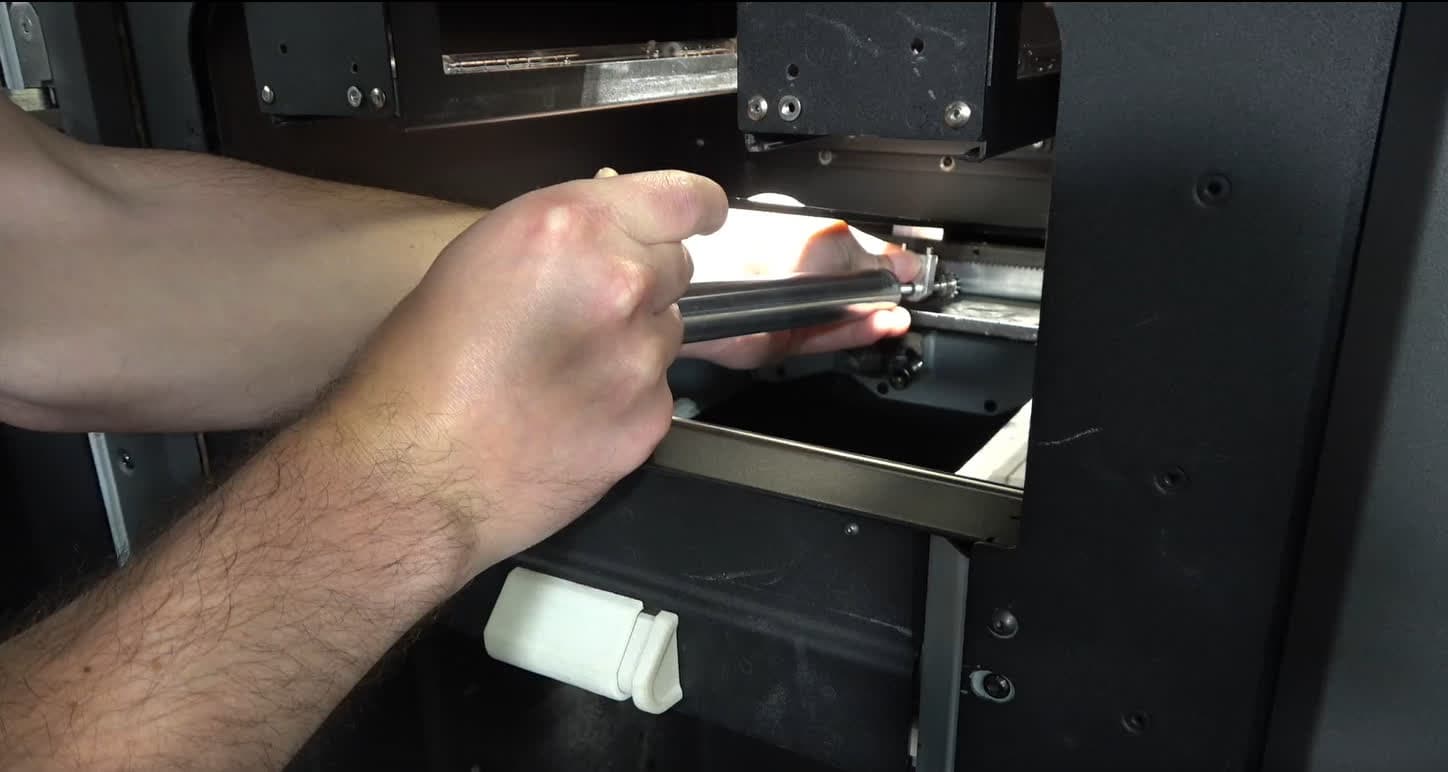

第 2 步：拧下重涂机滚轴固定螺栓
使用 7mm 扳手拧下将滚轴固定在重涂机臂上的两颗六角螺栓。

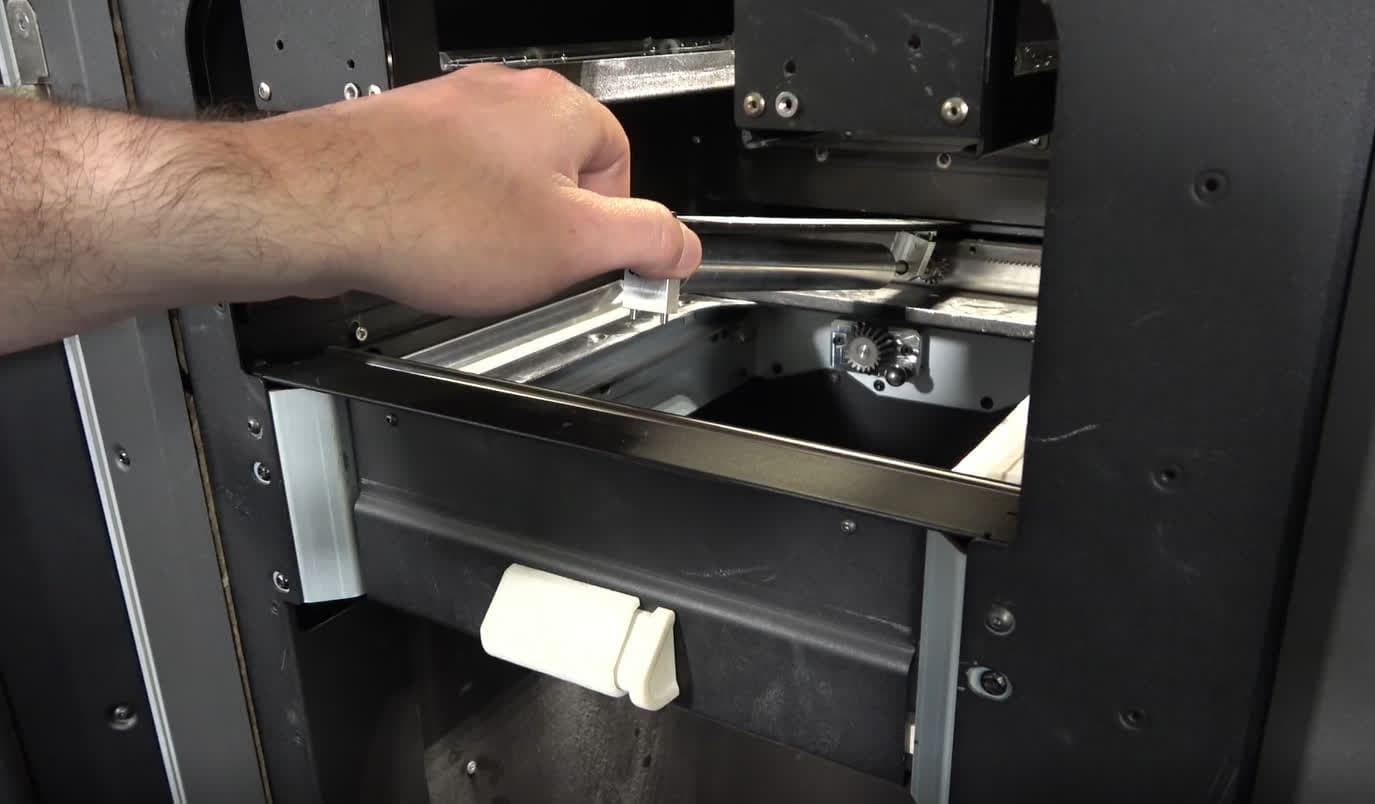

第 3 步：拆卸重涂机滚轴
轻轻提起重涂机臂的前部，将其向打印机后部倾斜。如果滚轴未从支架上脱落，请轻轻向下拉动滚轴，使其脱离支架。取下重涂机滚轴并将其放在一旁以备处置。
提示：
如果轴承块似乎卡在重涂机臂上，请稍微重新拧紧两颗螺栓，然后用木槌敲击每颗螺栓的头部。
安装重涂机滚轴替换件
概览： 清洁并安装重涂机滚轴替换件。
第 1 步：准备新的重涂机滚轴

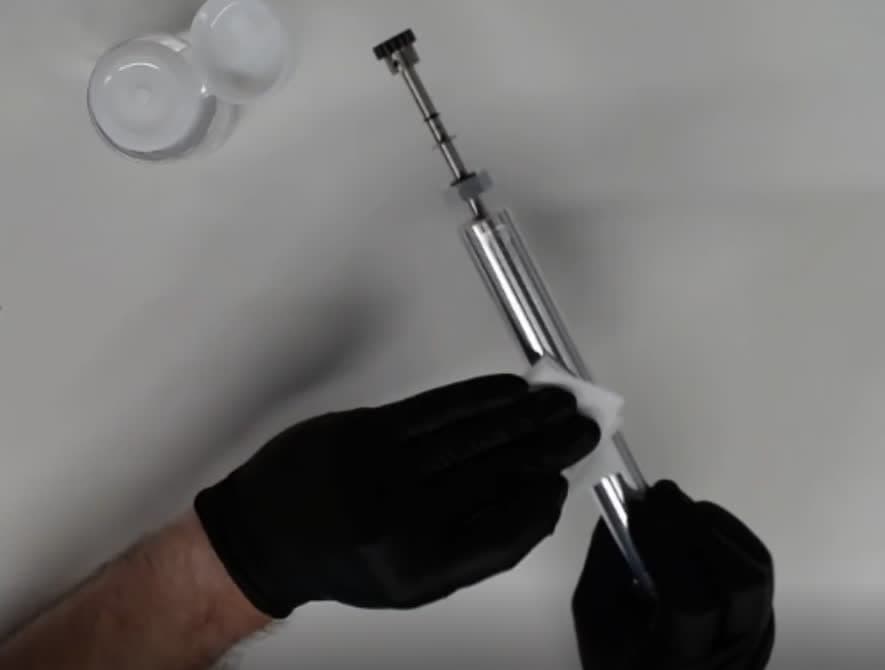

戴上一副新的丁腈手套。用乙醇或异丙醇浸湿一块非磨蚀性清洁布。彻底擦拭滚轴，确保无灰尘或残留物。

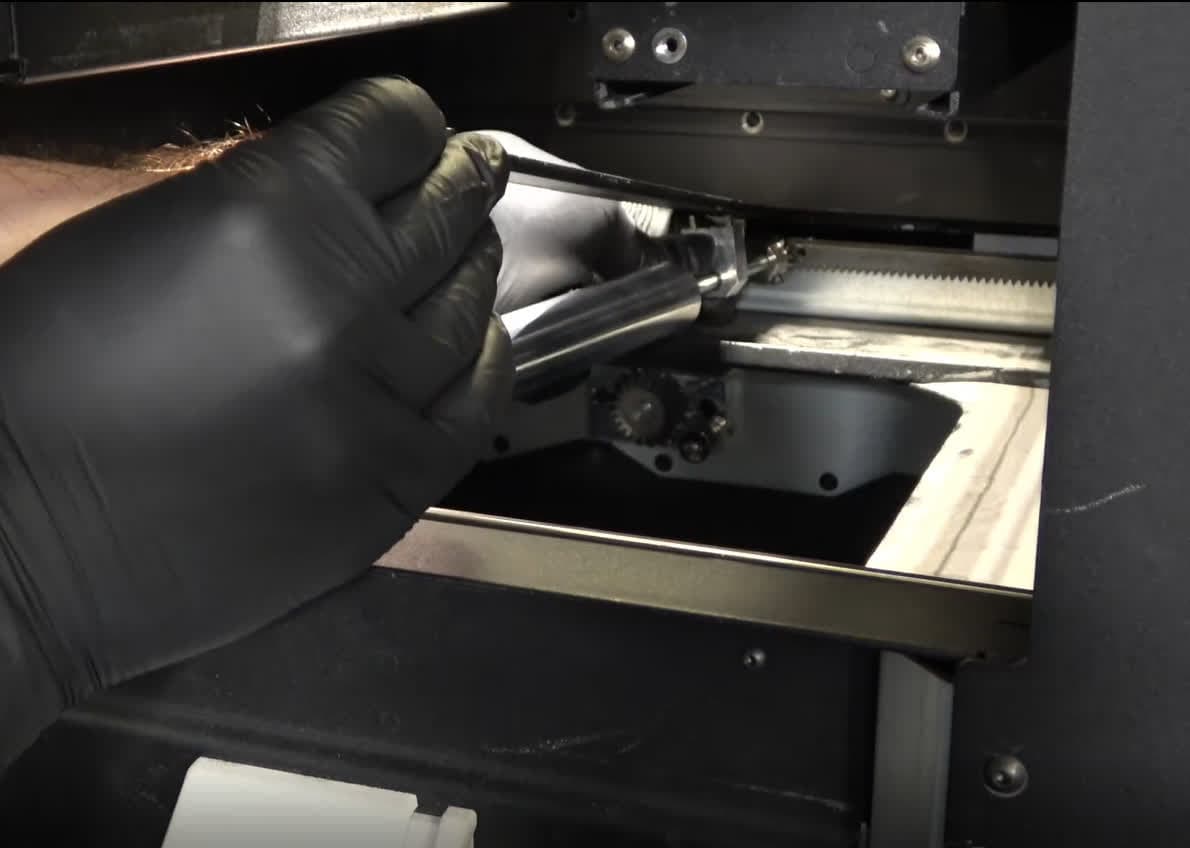

第 2 步：安装重涂机滚轴和后轴承座
将重涂机滚轴的小齿轮移至打印机后部，使其与相应的齿条大致对齐。调整后轴承座的位置，使其两个销钉与重涂机臂底部的相应孔对齐。
第 3 步：开始固定重涂机滚轴

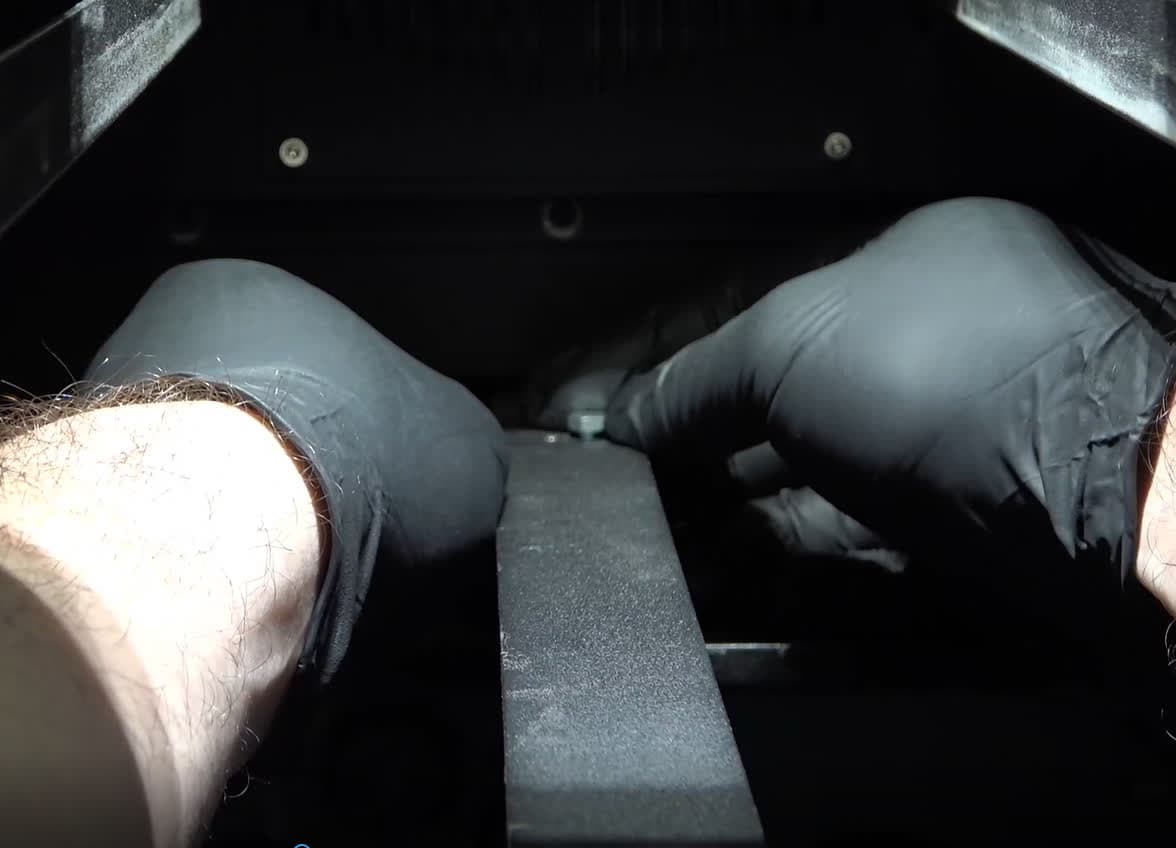

在将后部滚轴支架固定到位的同时，用手重新拧入六角螺栓，使其仍然松动，但不会使销钉从孔中脱落。请勿完全拧紧螺栓。

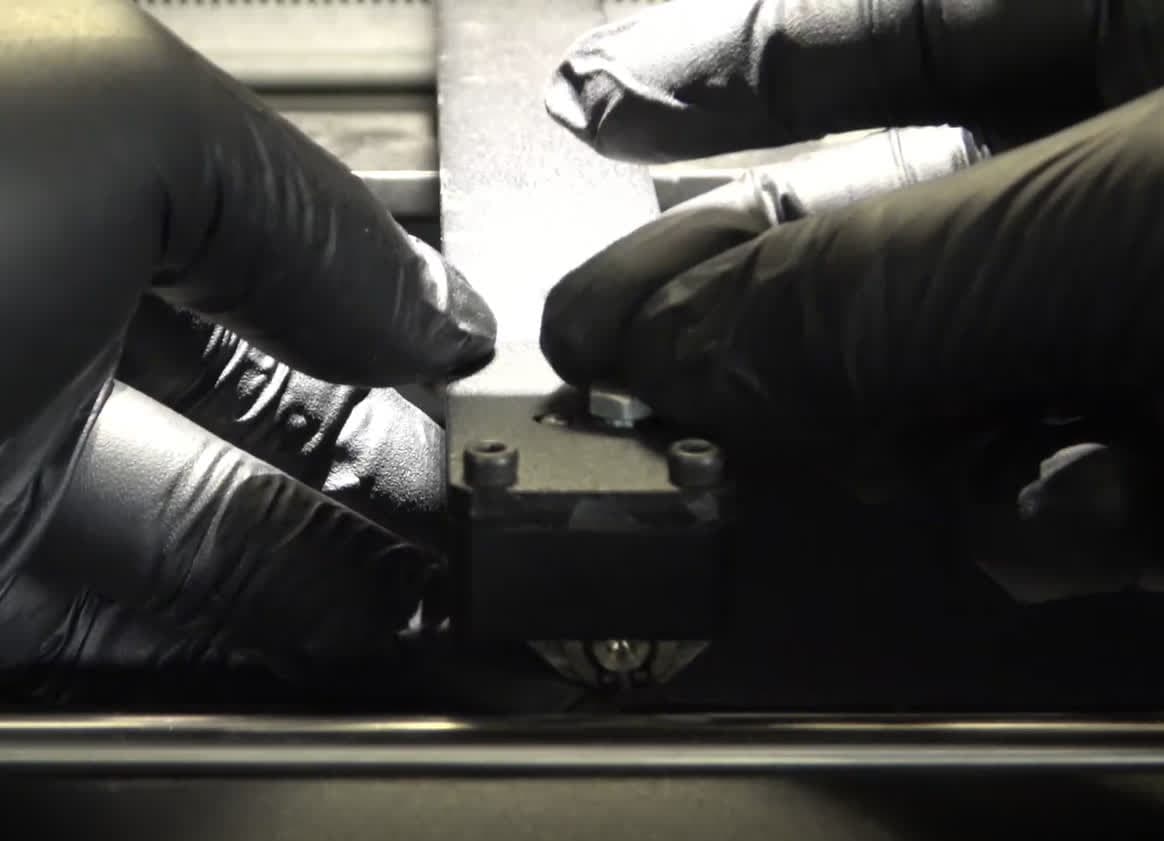

第 4 步：安装前部重涂机滚轴轴承座
调整前轴承座的位置，使其两个销钉与重涂机臂底部的相应孔对齐。
第 5 步：继续固定重涂机滚轴
在将前轴承座固定到位的同时，用手重新拧入六角螺栓，使其略微松动。请勿完全拧紧螺栓。
第 6 步：检查重涂机滚轴的对齐情况

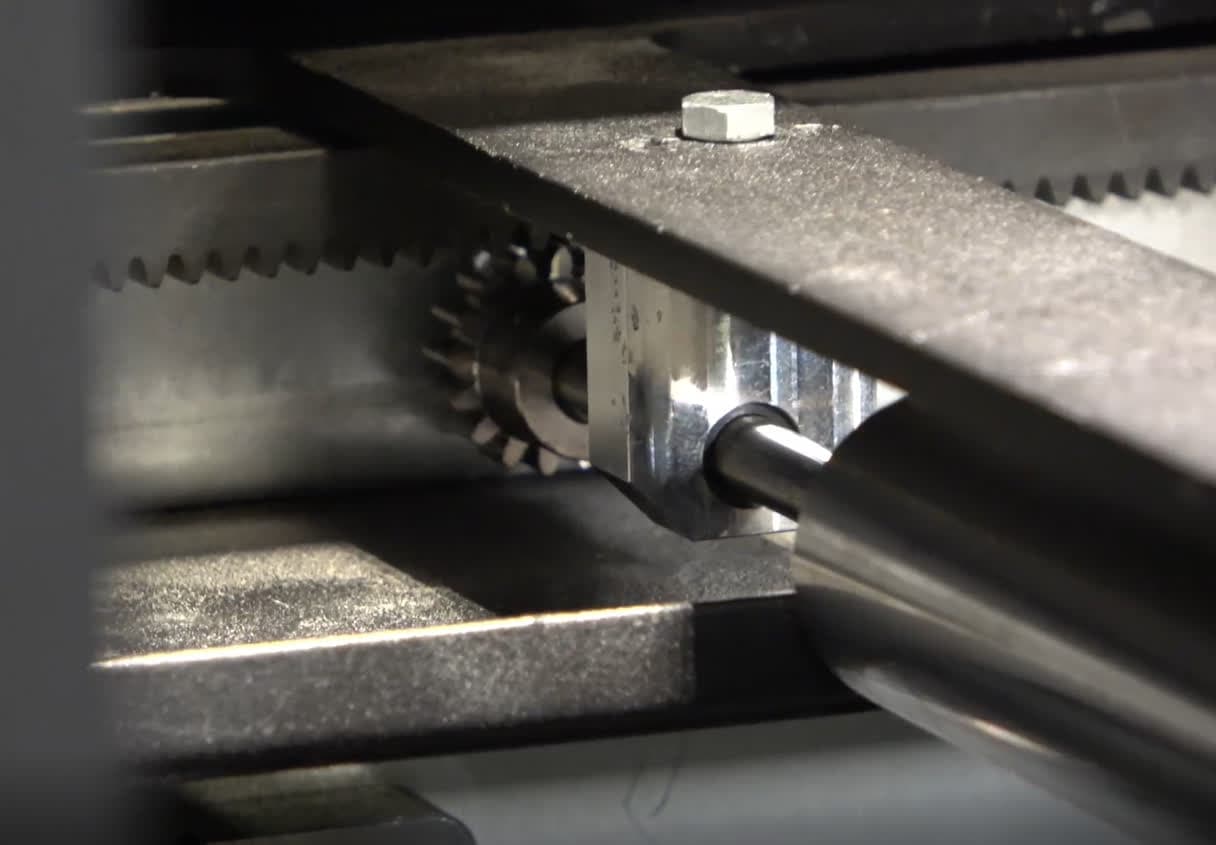

检查齿条和小齿轮是否正确啮合。如有必要，移动松散安装的重涂机滚轴。

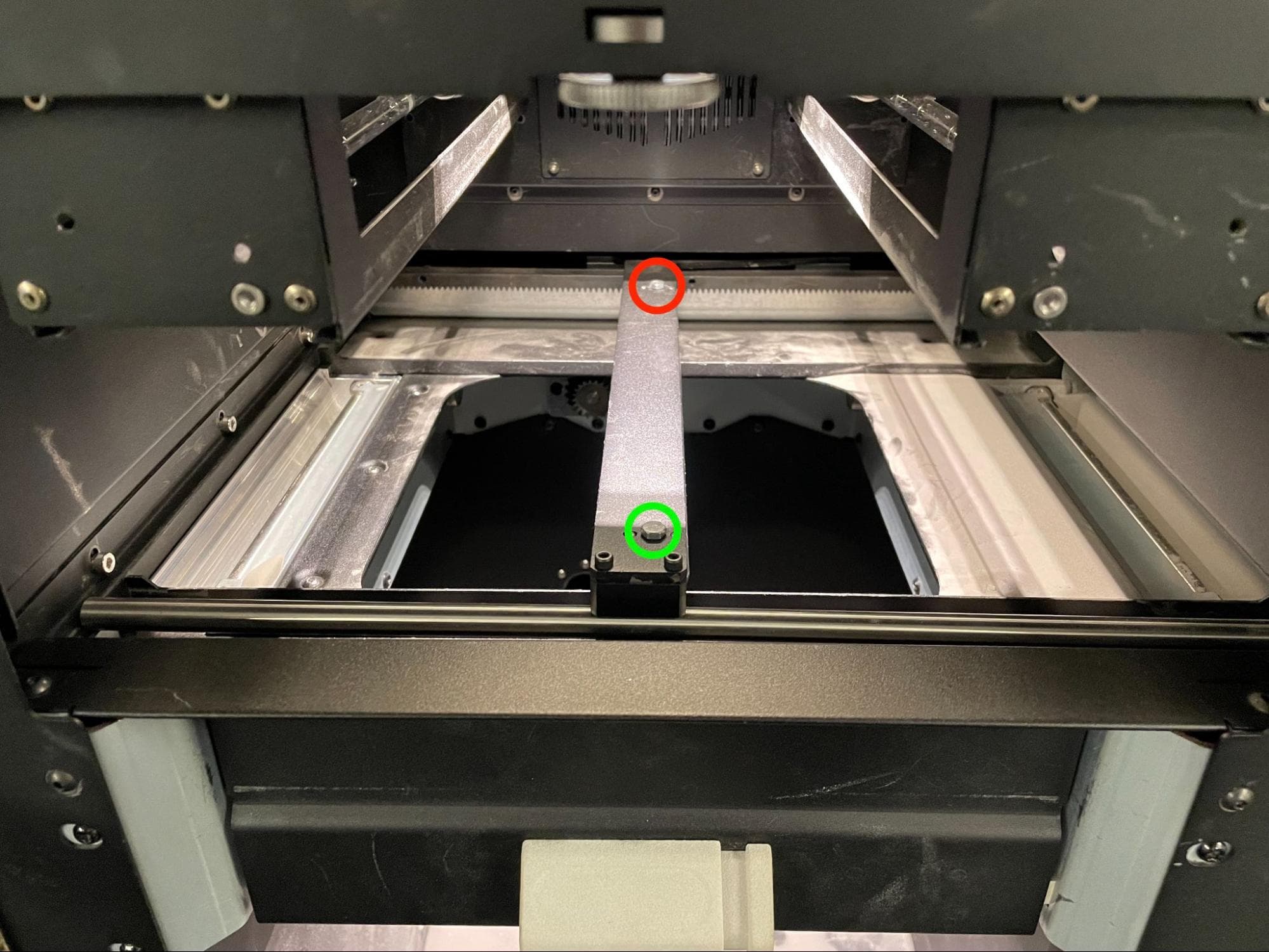

第 7 步：完全固定重涂机滚轴
使用 7mm 扳手拧紧 后部六角螺栓 首先是打印机 前部六角螺栓请勿过度拧紧螺栓，以免螺栓滑丝或卡住。
重新安装石英管加热器空间滤波器
概览：对齐并重新安装空间滤波器。
第 1 步：将空间滤波器与框架对齐
将空间滤波器的槽与灯架上的导轨对齐。

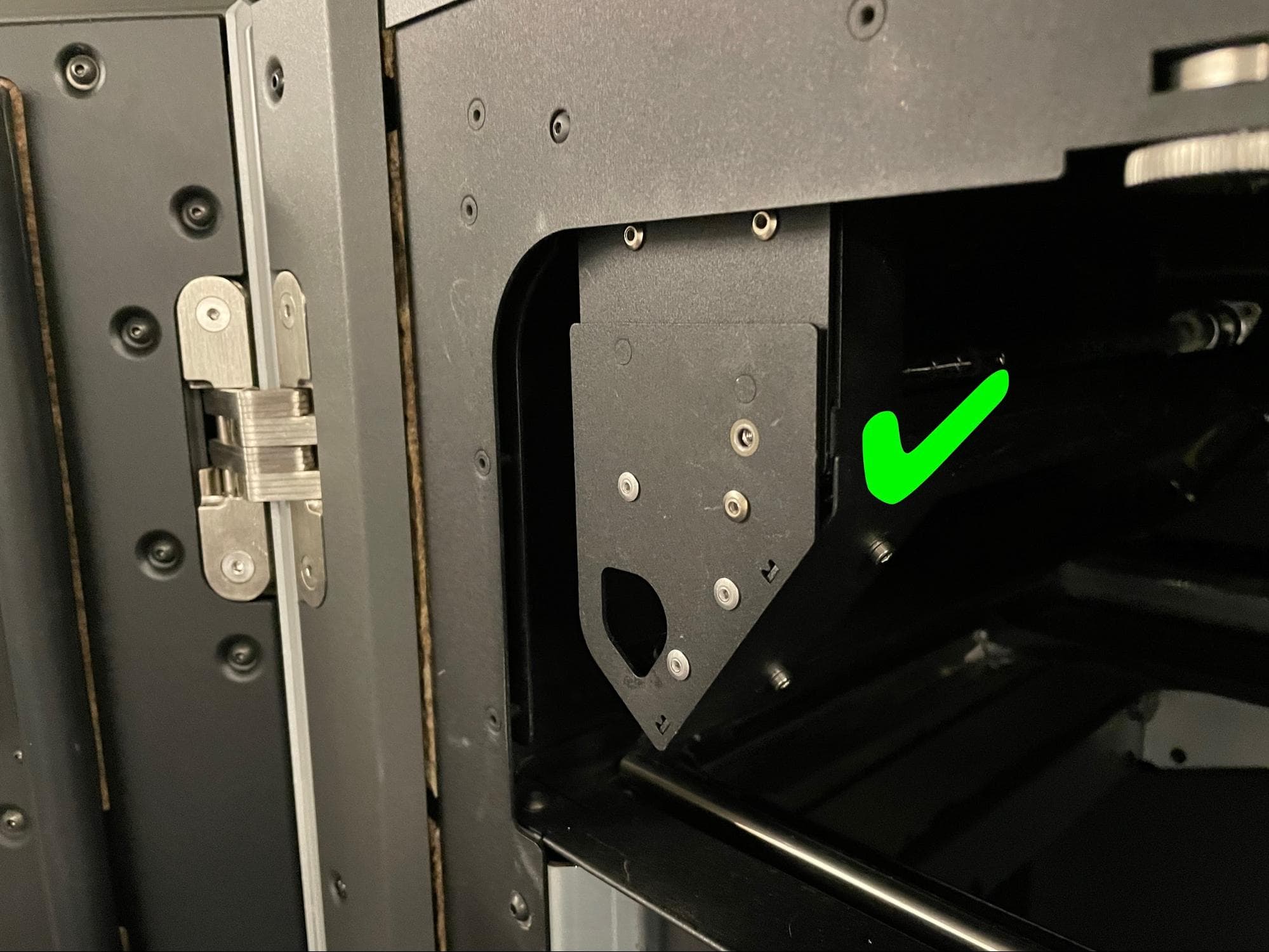

第 2 步：安装空间滤波器

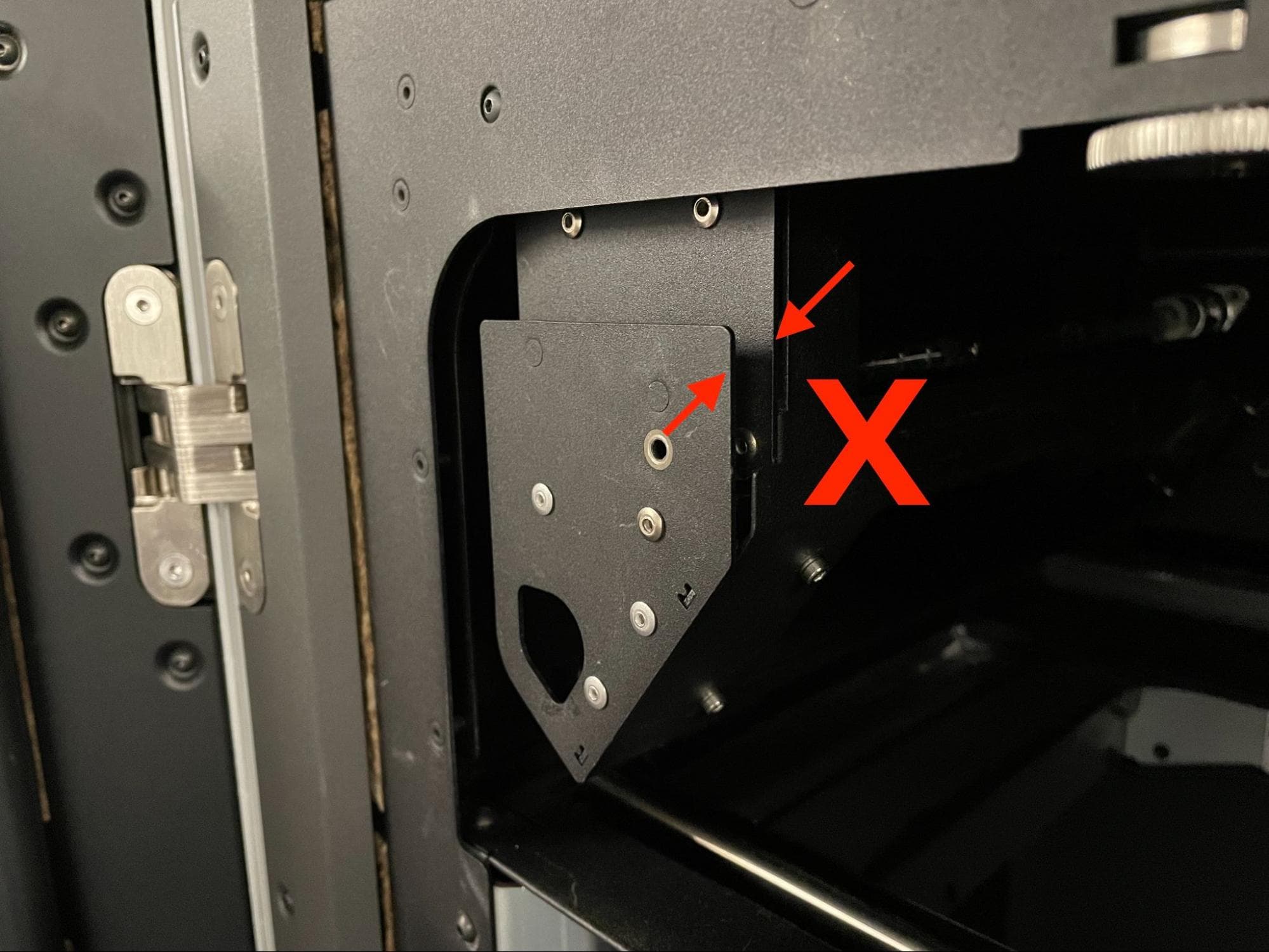

将空间滤波器沿导轨推向打印机的背面。确保空间滤波器正面内侧的对准销钉进入灯架上相应的孔洞中。正确安装后，空间滤波器前端与灯架前端齐平。
第 3 步：固定空间滤波器
将 8.0mm M3 平头螺丝拧入空间滤波器前面的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：安装并固定另一块空间滤波器
对另一个过滤器重复步骤 1－3。
完成修复
概览： 安装好 重涂机滚轴替换件，开始打印并进行最终检查。
第 1 步：测试修复
插入并连接成型室，关闭打印箱体门，然后开始打印。监控打印机，确保重涂机滚轴平稳移动，打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
