注：
- Fuse Blast 的最大供气压力为 8.3bar。在连接 Fuse Blast 之前，需要对压力超过 8.3bar 的压缩空气源进行降压。
- Fuse Blast 可以在一定压力范围内对打印部件进行喷砂处理。在阅读以下建议时，请记住供气和喷砂压力之间的区别。
- 请注意，推荐的最小空气容量和标准预设专用于有效清洁部件，而非旨在使用所有压力和时间范围或所有预设都能持续运行。如果您希望在较高或较低的压力下长时间运行机器，供气要求可能会有所不同。
白皮书
Setting up a compressed air supply for the Fuse Blast
Setting up a compressed air supply for the Fuse Blast
Fuse Blast 是一种工业级气动设备，其气流要求处于许多便携式压缩机性能范围的边缘。
以下是针对不同级别的压缩机及其各自的工作压力范围所推荐的一组硬件规格。选择最适合您的喷砂周期性能需求的压缩机和配件。
Fuse Blast 中的预设可用作帮助您明确可清洁部件的设置指南。Formlabs 鼓励您在空气供应和工作流程限制的范围内进行试验，以实现所需效果。
当 Fuse Blast 检测到低气流时，其自适应气流功能会暂停并保持喷砂周期，让兼容但非最佳的压缩机在不中断周期的情况下进行充气。以下指南适用于运行不依赖自适应气流的压缩机。使用自适应气流不会影响清洁质量，只是会延长周期时间。
如需更好地了解设置和更改设置的方法，请参阅支持文档选择和配置喷砂周期 (Fuse Blast)。
选择压缩机
应选择可支持 Fuse Blast 建议最小压力和气流的空气压缩机。与其他类型的压缩机相比，涡旋式压缩机的使用寿命相对更长，运行更安静。
Formlabs 推荐的空气压缩机（北美）
在北美，Formlabs 推荐将 Eastwood Elite QST 30/60 空气压缩机与 Fuse Blast 配合使用。在 6.2bar 的压力下，提供的自由排出空气速率为 360SLPM，需要使用压力调节器将输出压力降至 8.3bar 以下。此选项适用于无现有空气压缩机或希望使用独立于现有设备的专用空气压缩机运行 Fuse Blast 的用户。
| 物品 | 供应商 | 备注 |
|---|---|---|
| Eastwood Elite QST 30/60 | Eastwood | Fuse Blast 兼容的空气压缩机。需要 220－240V 电源插座。 |
| 用于 Eastwood 空气压缩机的压力调节器 |
Parker 06R 系列调节器，带 3/8" NPT 端口或同等产品，最小额定值为 8.3bar 下 60SCFM 供应商：McMaster-Carr | 将压缩机输出调节至 < 8.3bar。 |
| Eastwood 空气压缩机配件 |
供应商：McMaster-Carr |
用于连接推荐的空气压缩机和 Fuse Blast。 这种配置支持使用随附 3mm 喷孔在高达 4.1bar 压力下进行喷砂。 只有在空气压缩机未预先配备过滤器的情况下，才需要压缩空气过滤器。如果使用过滤器或调节器，则需要额外配备软管。 |
用户提供的压缩机
以下信息适用于非北美地区的用户或希望将现有压缩机连接到 Fuse Blast 的用户。
为了与推荐的 Eastwood 压缩机性能相匹配，用户提供的压缩机必须符合以下要求：
- 在 6.2bar 压力下的自由排出空气速率为 360SLPM
- 3kW 电机
- 114L 水箱
具有这些规格的压缩机在启用自适应气流后，可支持压力高达 4.1bar 的喷砂处理过程。
在购买压缩机时，所宣传的气流速率是指吸入能力还是输出功率并非始终明确。此外，还可能难以确定所宣传的流量是否符合标准条件。如有疑问，请检查压缩机的额定功率，以确定其大小是否合适。
下表列出了在使用自适应气流同时不暂停和充气的情况下，支持各种喷砂压力设置所需的最小稳态压缩机的自由排出空气量 (FAD) 和功率。
注：
有关压缩机额定功率的指导适用于单马达压缩机。由两个 2hp 压缩机马达组成的 4hp 压缩机将无法维持与以下指南规定相同的气流。
| 喷砂压力 | 压缩机自由排出空气量 (FAD) | 压缩机功率*** |
|---|---|---|
| 1.4bar | 167SLPM | 1.5kW |
| 2.1bar* | 215SLPM | 3.0kW |
| 2.8bar | 254SLPM | 3.0kW |
| 3.4bar | 311SLPM | 3.7kW |
| 4.1bar** | 362SLPM | 3.7kW |
* 建议清洁压力
** 建议抛光压力
表中的数值均根据装有 3mm 喷孔的 Fuse Blast 得出。Fuse Blast 在出厂时现已安装 3mm 喷孔，但早期设备出厂时安装的是 4mm 喷孔。Formlabs 建议在默认情况下使用 3mm 喷孔，并且未发现使用较小喷孔会影响性能。有关更换 Fuse Blast 喷孔的详细信息，请参阅支持文档更换 Fuse Blast 喷孔。
Fuse Blast 有三种不同的功能，均需使用压缩空气：
- 介质喷砂
- 腔体冲刷
- 部件冲刷
Formlabs 建议腔体冲刷设定值为 3.4－4.1bar，部件冲刷设定值为 2.8bar。在这些设定值下，冲刷所需的空气量可能多于喷砂，但冲刷时间很短。因此，任何与 Fuse Blast 一起使用的便携式空气压缩机都应配备一个容积至少为 114L 的储气罐，以支持短时间内增加的气流。
注：
自适应气流功能支持机器在空气供应不足的情况下运行，而不会中断清洁周期。如果空气压缩机的储气罐在周期过程中耗尽，Fuse Blast 会暂停喷砂周期，等待压缩机充气后再继续。
如果周期持续暂停，请参阅支持文档诊断 Fuse Blast 输入压力过低了解更多详情。
供应压力等于或小于 8.3bar
如果压缩机的供气压力关闭开关的触发压力低于 8.3bar，不需要在储气罐输出端和 Fuse Blast 之间再安装调节器。为确保足够的气流，Formlabs 建议使用额定值为 6.9bar 时至少 362SLPM 的压力调节器，并将调节器设置为 6.2bar。请参阅支持文档诊断 Fuse Blast 输入压力过低了解更多详情。
Formlabs 建议使用内径为 ⅜" 的软管（带有 ¼" 的工业快断卡盘），将气罐压力开关的输出直接连接到 Fuse Blast。
以下是北美地区可用的有关空气软管和软管接头的建议。
| 物品 | 供应商 | 备注 |
|---|---|---|
| 空气软管，3/8" NPT 外螺纹转 3/8" NPT 外螺纹，15 英尺 | McMaster-Carr | 如果使用过滤器或调节器，则需要额外配备软管。 |
| 3/8" NPT 内螺纹转 1/4" 工业快断软管接头 | McMaster-Carr |
如果储气罐输出端并非内螺纹 ⅜" NPT 端口，则应安装适当的适配器以转换成正确的管道尺寸。
供应压力高于 8.3bar

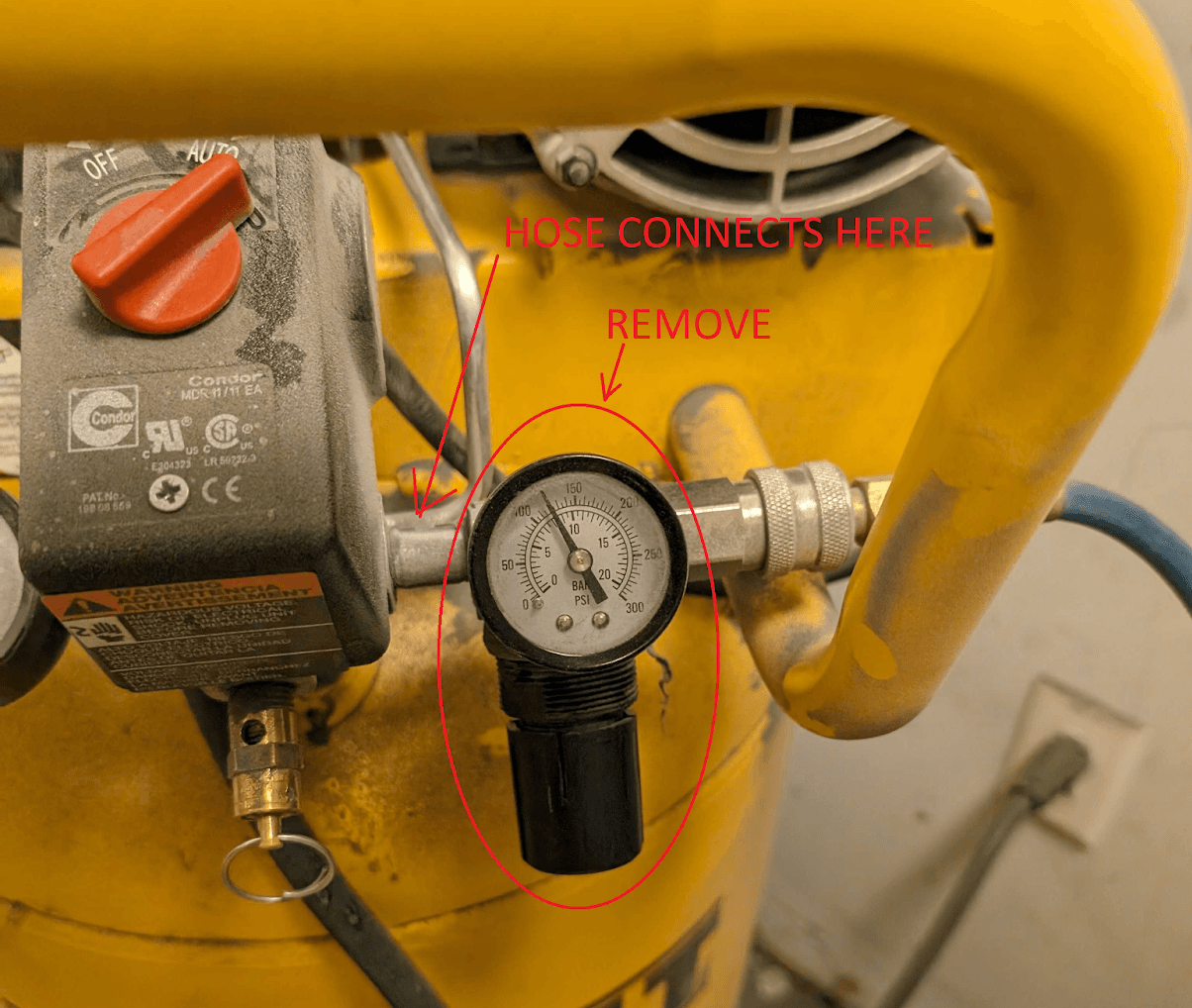

如果压缩机的供气压力关闭开关的触发压力高于 8.3bar，则不会有因压力过高而损坏 Fuse Blast 的风险，但需要在储气罐输出端和 Fuse Blast 之间再安装调节器。否则，打开减压阀时，可能会听到 Fuse Blast 发出“啪”的一声巨响。选择一个能够提供超过最小气流的调节器，以保证 Fuse Blast 的压力系统有足够的气流。
许多此类压缩机都安装了调节器，但有必要检查调节器的额定值是否至少为在 6.9bar 下 362SLPM，以确保足够的气流。如果没有，请更换额定流量足够大的调节器。
以下是推荐的调节器：
| 物品 | 供应商 | 备注 |
|---|---|---|
| Parker 06R 系列调节器，带 3/8" NPT 端口或同等规格，最小额定值为 8.3bar 下 362SLPM | McMaster-Carr | 只有当供气压力达到或超过 8.3bar 时才需要压力调节器。 |
| 空气软管，3/8" NPT 外螺纹转 3/8" NPT 外螺纹，15 英尺 | McMaster-Carr |
如果使用过滤器或调节器，则需要额外配备软管。 只有当供气压力达到或超过 8.3bar 时才需要压力调节器。 |
| 空气软管，3/8" NPT 外螺纹转 3/8" NPT 外螺纹，15ft | McMaster-Carr | 如果使用外部压缩空气过滤器，则需要三根空气软管。 |
确保安装适当的适配器，将压缩机的输出转换为 ⅜" NPT。
适用于使用中央压缩空气系统且喷砂压力超过 4.1bar 的用户
对于那些使用大型中央压缩机的用户来说，如果想充分利用 Fuse Blast 的全部压力范围，对气流的要求就会大大增加。由于这些压缩机通常与 Fuse Blast 位于不同房间内，Formlabs 建议从压缩机到 Fuse Blast 后面的墙壁之间至少铺设一条内径为 ¾" 的硬管，以尽量减少管路中的压降。从那里，将一根 ⅜” 软管从分配歧管连接到 Fuse Blast 设备。将供气压力最多调低至 8.3bar。

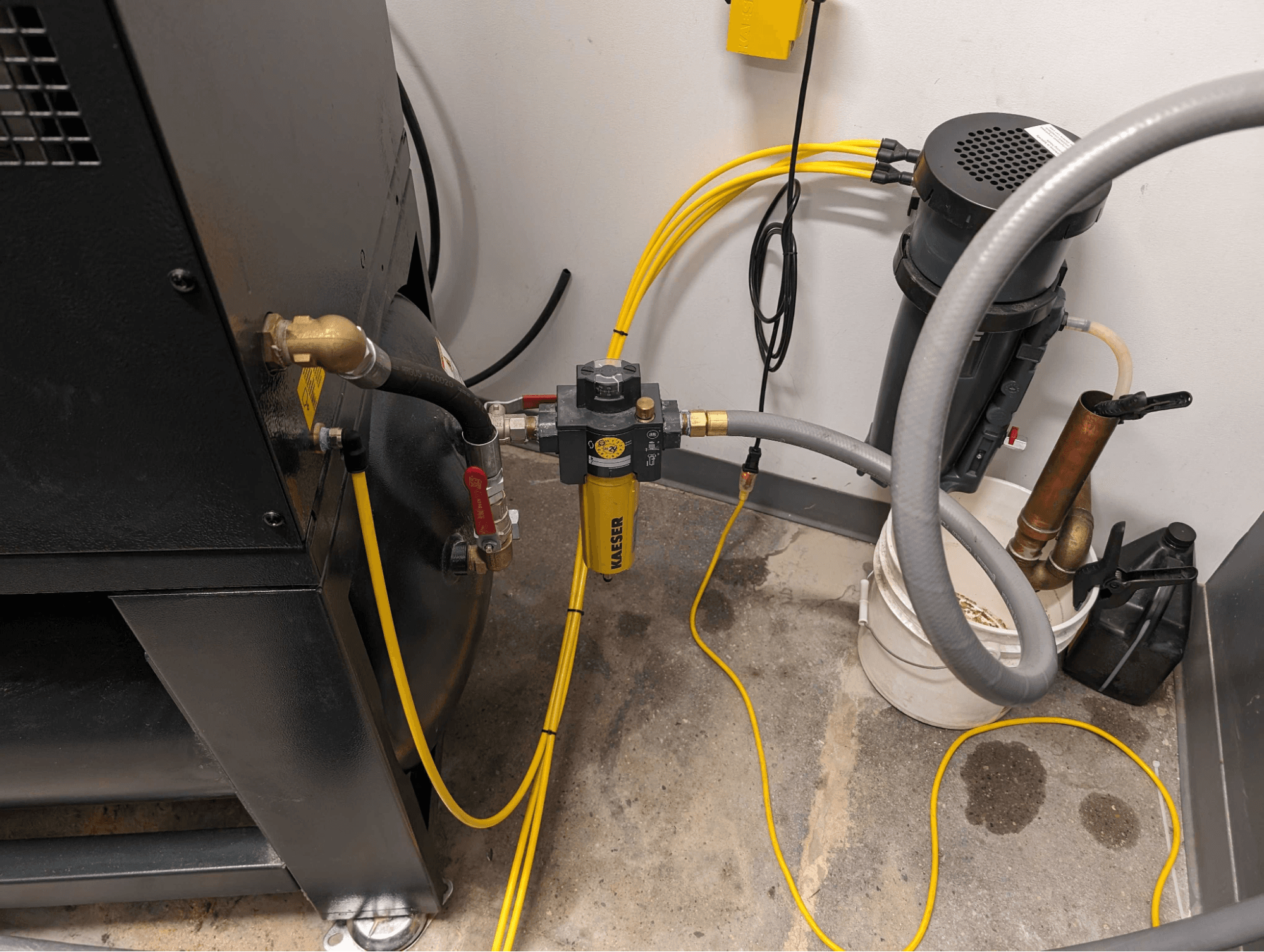

中央空气压缩机系统需要额外使用硬件来尽量减少压降。

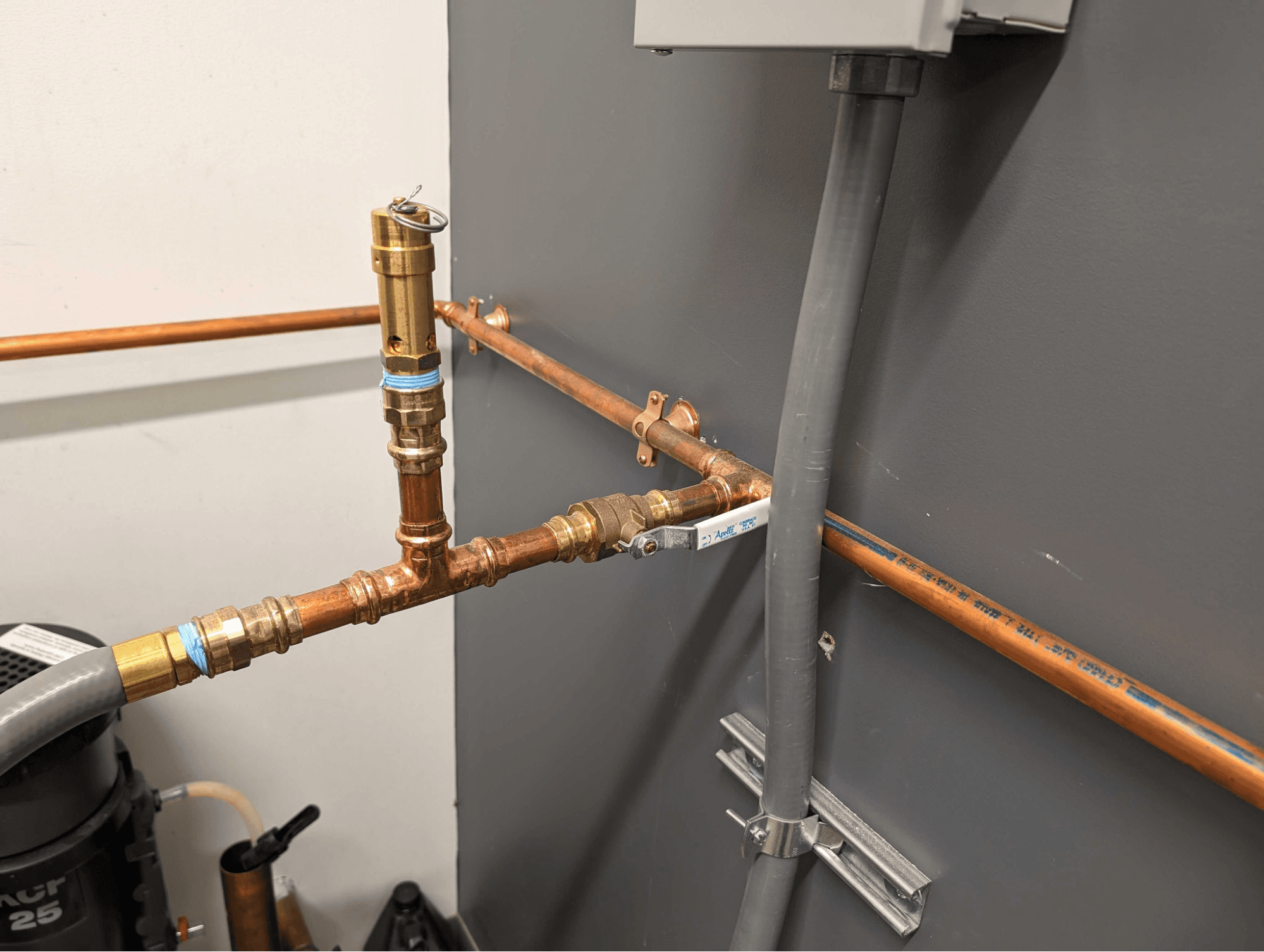

从压缩机到 Fuse Blast 后面的墙壁，至少要铺设一条内径为 ¾” ID 硬管。

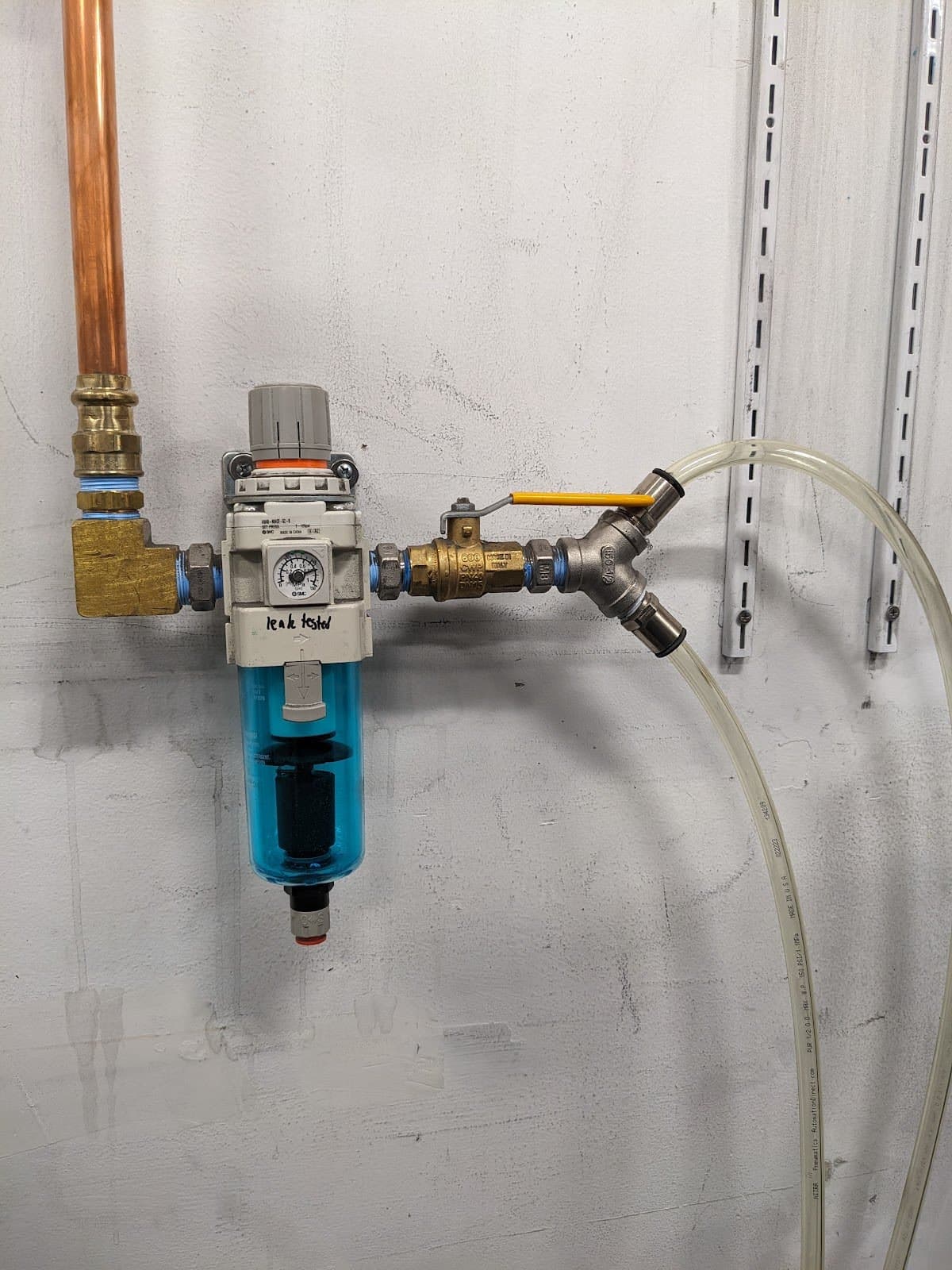

使用连接到分配歧管的 ⅜" 软管将压降降至最低。

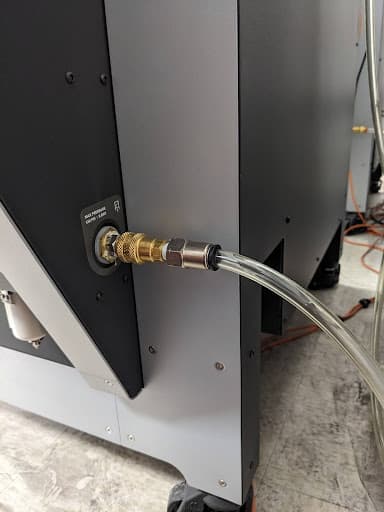

使用 ⅜" 软管将 Fuse Blast 连接到压缩空气。
以下是将 Fuse Blast 连接到中央空调系统的推荐用品清单：
| 物品 | 供应商 |
|---|---|
| SMC AR40 系列调节器，带 3/4" NPT 端口或同等规格，最小额定值为 8.3bar 下 362SLPM | McMaster-Carr |
| 空气软管，3/8" NPT 外螺纹转 3/8" NPT 外螺纹，15 英尺 | McMaster-Carr |
| 3/8" NPT 内螺纹转 1/4" 工业快断软管接头 | McMaster-Carr |
选择喷孔
使用标准配置文件时，喷砂压力为 2.1bar，足以清洁部件。Fuse Blast 随附两种尺寸的喷孔：3mm 喷孔和 4mm 喷孔。旧版本 Fuse Blast 在发货时预装了 4mm 喷孔。所有后续设备在发货时都预装了 3mm 喷孔。使用 4mm 喷孔时，可选择 4hp 压缩机。3mm 喷孔可降低所需的空气消耗量。
| 美国 | 3mm 喷嘴孔口 | 4mm 喷嘴孔口 | ||
|---|---|---|---|---|
| 压力 (psi) | 耗气量 (SFCM) | 压缩机功率 | 耗气量 (SFCM) | 压缩机功率 |
| 20 | 5.9 | 2hp | 8.7 | 4hp |
| 30* | 7.6 | 4hp | 11.3 | 4hp |
| 40 | 9.0 | 4hp | 14.0 | 5hp |
| 50 | 11.0 | 5hp | 16.5 | 5hp |
| 60** | 12.8 | 5hp | 19.1 | 5hp |
* 建议清洁压力
** 建议抛光压力
| 公制 | 3mm 喷嘴孔口 | 4mm 喷嘴孔口 | ||
|---|---|---|---|---|
| 压力 (Bar) | 耗气量 (SLPM) | 压缩机功率 (kW) | 耗气量 (SLPM) | 压缩机功率 (SLPM) |
| 0.68 | 113 | 至少 1.5kW | 172 | 至少 1.5kW |
| 1.37 | 167 | 至少 1.5kW | 246 | 3kW |
| 2.06* | 215 | 3kW | 319 | 3.0－3.7kW |
| 2.75 | 254 | 3kW | 396 | 3.7kW |
| 3.44 | 311 | 3.7kW | 467 | 3.7kW |
| 4.13** | 362 | 3.7kW | 540 | 3.7kW |
* 建议清洁压力
** 建议抛光压力
其他考虑因素
输入 Fuse Blast 的压缩空气必须经过过滤以去除水分。如果空气压缩机预先配备了过滤器，则无需额外的外部过滤器。
配件：仅压缩机就能提供足够的空气，但其他因素也会限制空气流量：
软管/管道长度：
- 长软管/管道会因内部摩擦而导致压力下降。
- 尽可能缩短压缩机和设备之间的管道距离。对于便携式压缩机，Formlabs 建议最大距离为 4.6m。
软管/管道直径：
- 使用可行的最大直径，以尽量减少流量限制。Formlabs 建议最小内径为 9.5mm。

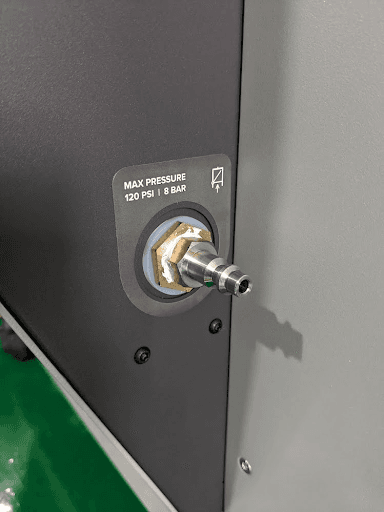

- Fuse Blast 预装了一个 ¼" 工业用快断接头，可与北美的大多数空气系统兼容。

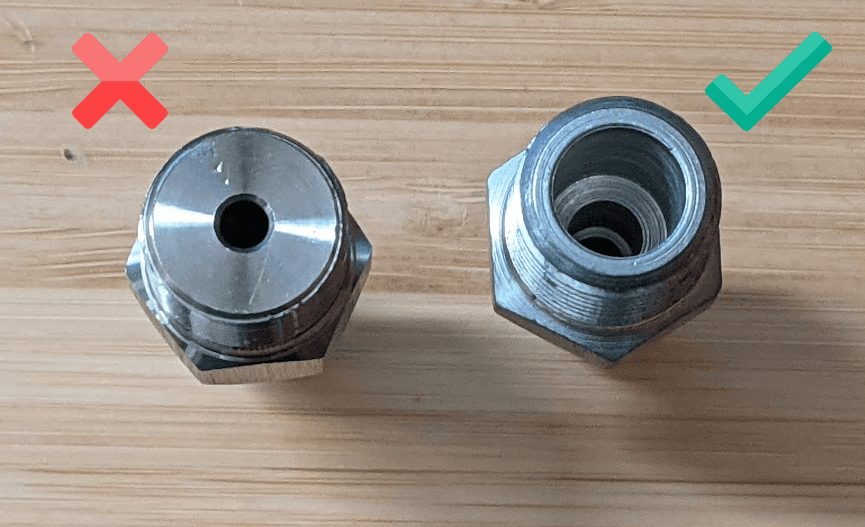

- 可以用带有 ⅜" BSPP 外螺纹的地区专用接头代替。确保用户提供的任何接头的内径尽可能大。任何改变气流形状或方向的因素都会导致压力下降。过渡越平滑，压力下降越小。
