Form 4 设计指南
成功的 3D 打印始于设计精良的模型。请遵循我们的最佳实践来优化设计和减少失败。
Form 4 设计指南
成功的 3D 打印始于设计精良的模型。请遵循我们的最佳实践来优化设计和减少失败。
下文所列的推荐特征尺寸代表 CAD 模型中的预期特征尺寸。文章末尾的对照表将这一数值与 Formlabs 测试结果中的实际打印特征尺寸的测量值进行了比较。偏差极小，人眼一般无法察觉。表格还包括与 Form 3 性能的比较，表明 Form 4 更符合预期的特征尺寸。
以下指导原则是使用 Formlabs Grey Resin V5 在 Form 4 上以 50 微米的打印层厚打印时制定的。使用其他 Formlabs 树脂、不同的 Formlabs 打印机和不同的打印层厚可能会有细微差别。

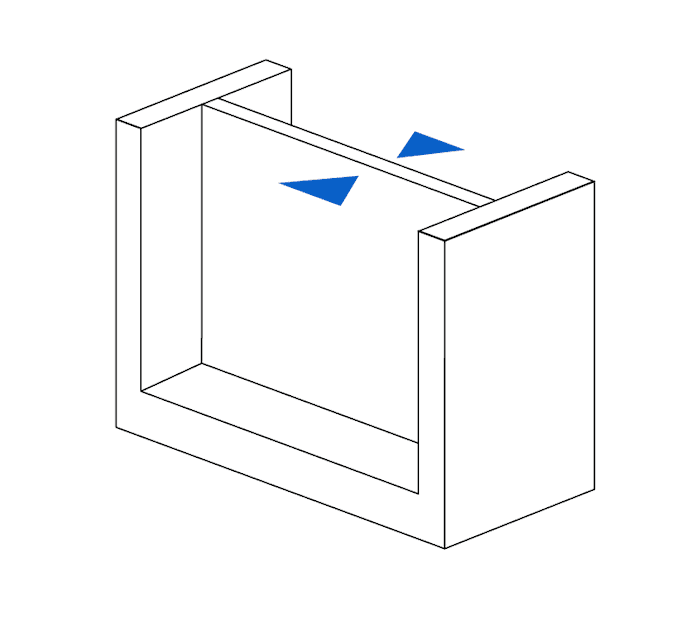

受支撑壁面的最小厚度
建议值：0.2mm/200 微米
受支撑壁面有两面或多面连接到其他壁面上。受支撑壁面的厚度为 0.2mm 或更小时，可能会由于在剥离过程中施加在部件上的剥离力而翘曲。
清洗带有薄壁的部件时需小心，因其在清洗过程中可能吸收溶剂（如 IPA）。在清洗溶剂中花费较长的时间会导致部件变形，因此，应尽量减少将部件浸入 IPA 的时间以限制这种影响。

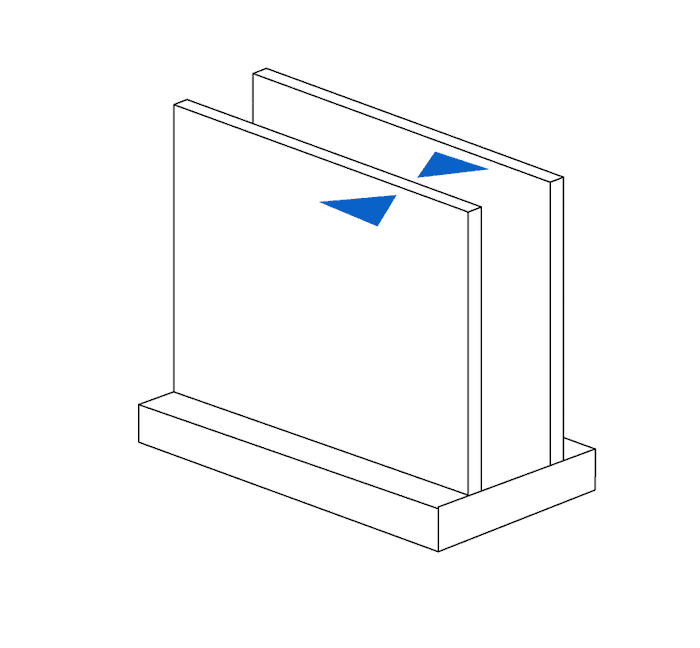

无支撑壁面的最小厚度
建议值：0.2mm/200 微米
无支撑壁面与其他壁面的连接区域不足两面。打印过程中，厚度小于或等于 0.2mm 的无支撑壁面可能会翘曲，或者从模型上脱离下来。
清洗带有薄壁的部件时需小心，因其在清洗过程中可能吸收溶剂（如 IPA）。在清洗溶剂中花费较长的时间会导致部件变形，因此，应尽量减少将部件浸入 IPA 的时间以限制这种影响。

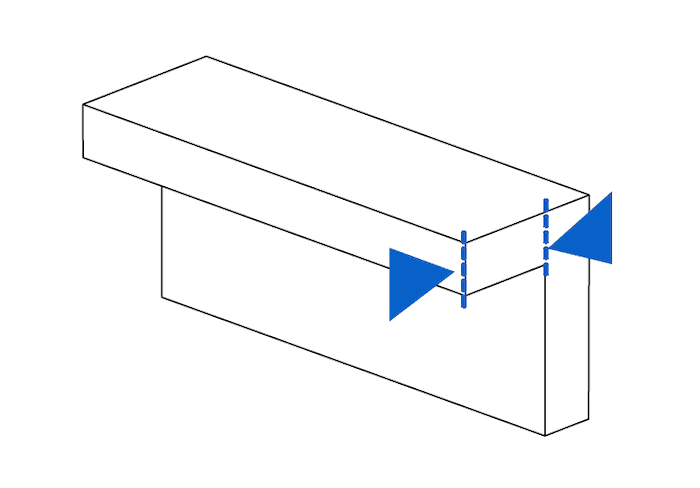

无支撑悬垂结构的最大长度
建议值：5.0mm/5000 微米
悬垂结构是指模型上沿构建平台水平延伸的一部分。此类结构不支持无支撑打印，因为其打印层无法维持其结构，往往会翘曲或脱离。5mm 以上的水平悬垂结构无法完全成型，且随着悬垂结构长度的增加，其变形程度会越来越大。您可以在 PreForm 中改变模型的定向或单击 Supports（支撑）并选择 Internal Supports（内部支撑），以确保悬垂结构受到支撑。

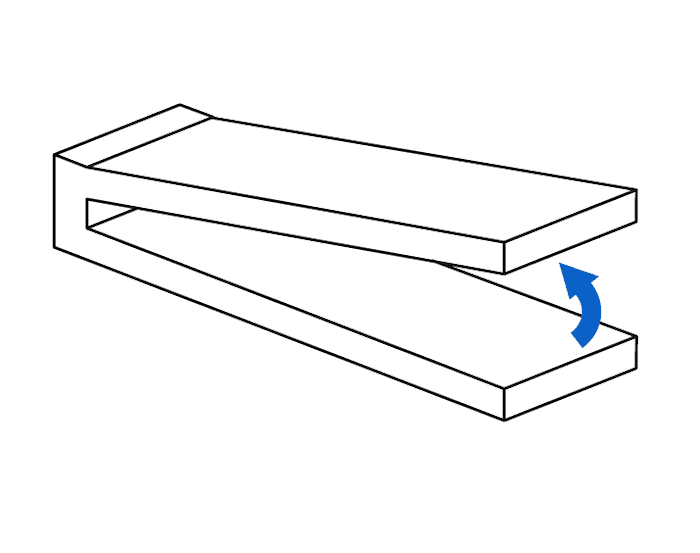

无支撑悬垂结构的最小倾角
建议值：偏离水平面 10°
（35mm 长 × 10mm 宽 × 3mm 厚）
角度设置为小于或等于 10° 的悬垂结构可能会在剥离过程中使模型断裂。请参阅支持文档在 PreForm 中移动和旋转模型来旋转平面以使其支撑得当。

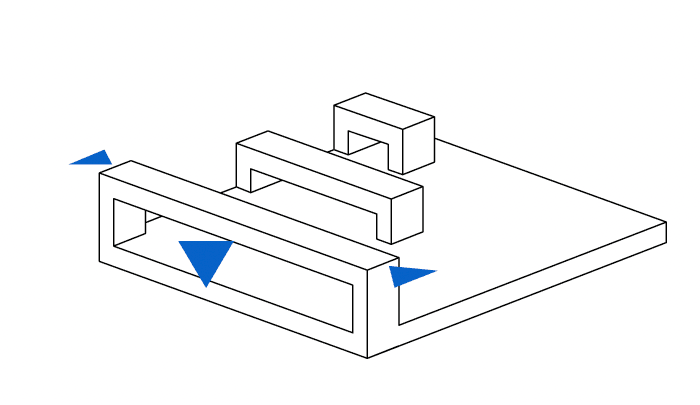

水平支撑的最大跨度/桥接度
建议值：29mm/29000 微米
（5mm 宽 × 3mm 厚）
跨度是指两个支撑之间的距离。我们不建议打印水平跨度，但某些几何体可以成功打印。对于 5mm 宽 × 3mm 厚的横梁而言，如果跨长超过 29mm，则更有可能导致打印失败。横梁必须保持较短，以避免打印失败。

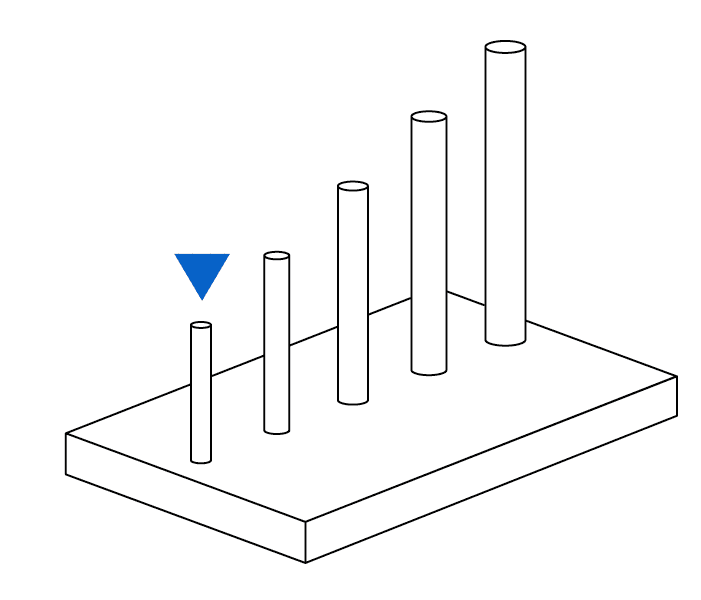

最小垂直丝线直径
7mm 高丝线的建议值：0.3mm/300 微米直径
30mm 高丝线的建议值：0.6mm/600 微米直径
丝线是指长度比宽度至少大两倍的特征。宽度为 0.3mm 的丝线在达到 7mm 高时将开始变形。同样，宽度为 0.6mm 的丝线在达到 30mm 高时将开始变形。
在清洗细小丝线的过程中，应特别小心。因为 IPA 会弱化这些细小丝线，使其容易受损。尽量缩短部件在 IPA 中的浸泡时间，这样可以减少这一影响。

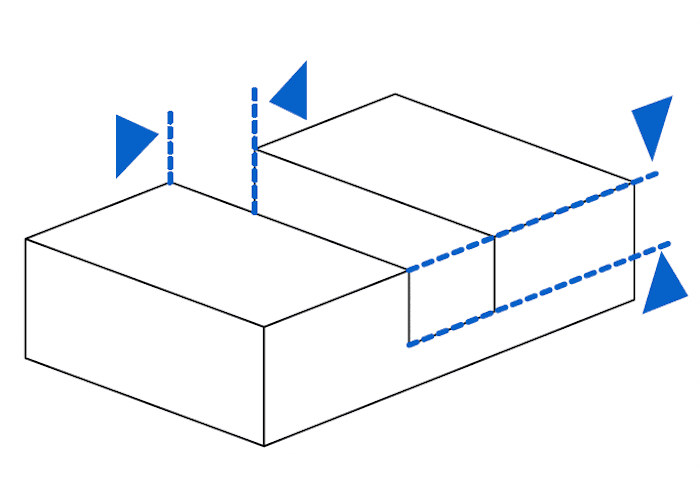

最小浮雕细节
建议值：0.1mm/100 微米
浮雕细节是指模型表面上的一些浅凸部分，如文本。厚度小于 0.1mm 且高度小于 0.1mm 的细节在完整的打印件上可能无法看见。

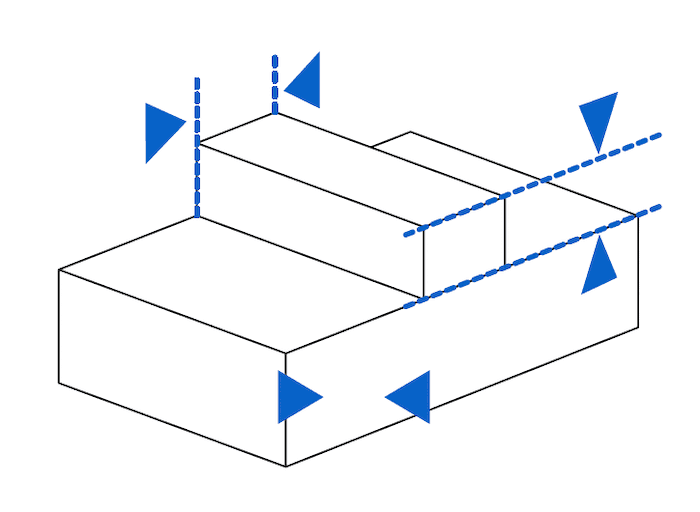

最小雕刻细节
建议值：0.15mm/150 微米
雕刻细节是指在模型表面上压印或凹刻的部位。在打印过程中，深度小于 0.15mm 或宽度小于 0.15mm 的凹入细节可能会与模型的其余部分融合。

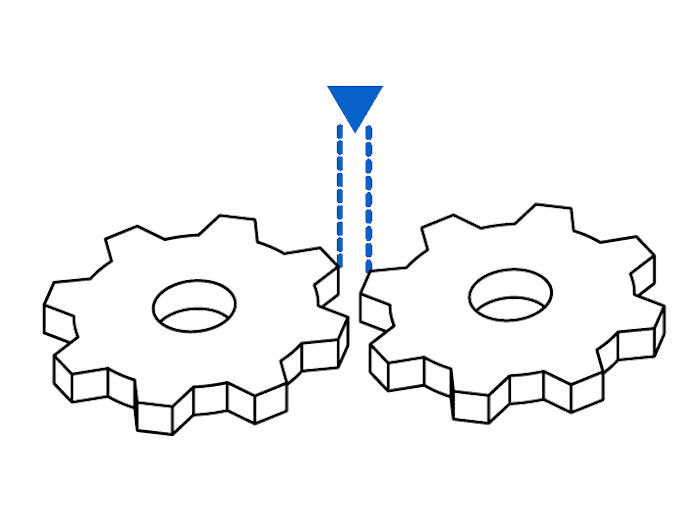

最小间隙
建议值：0.4mm/400 微米
间隙是指模型上两个部分之间的距离（如：一对齿轮之间的距离）。若间隙小于 0.4mm，部件可能会融合。

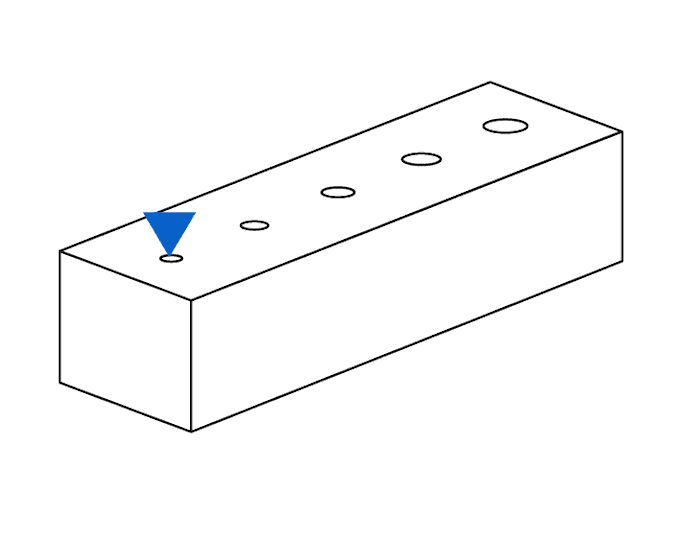

最小孔径
建议值：0.5mm/500 微米
在打印期间，X、Y 和 Z 轴直径小于 0.5mm 的孔可能会闭合。

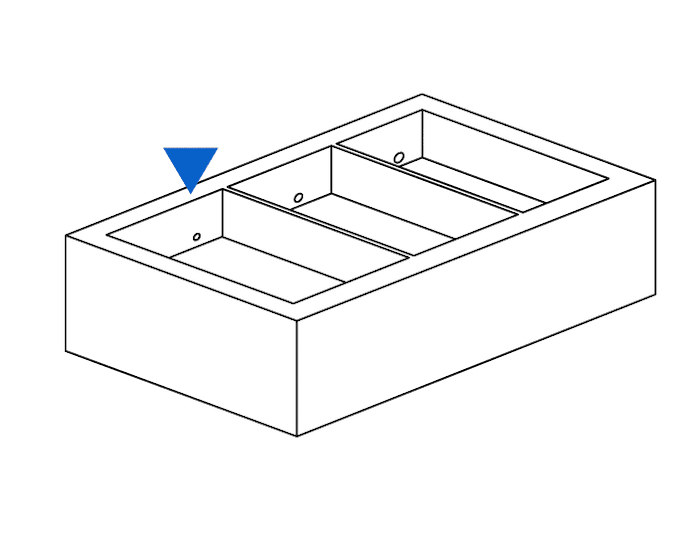

最小排水孔直径
建议值：0.75mm/750 微米直径
建议为部件上的全封闭空腔（比如直接在构建平台上打印的空心球体或柱体）添加排水孔。如果未在模型上设置直径至少为 0.75mm 的排水孔，则可能造成部件积留树脂，进而导致打印件破裂，形成带有杯状结构破裂的失败打印件。
典型尺寸公差
请参阅 Form 4 代打印机的典型尺寸公差列表，以供参考。使用 Grey Resin V5 和 100µm 层高在三台不同的打印机上通过 3D 打印制作了具有不同特征尺寸的测试模型，并在室温下进行了五分钟的后固化。
• 1－30mm 特征：±0.15%（下限：±0.02mm）
• 31－80mm 特征：±0.2%（下限：±0.06mm）
• 81－150mm 特征：±0.3%（下限：±0.15mm）
Form 4 与 Form 3 的比较
下表将建议的设计值或预期的 CAD 特征尺寸与 Formlabs 测试结果中的实际打印特征尺寸的测量值进行了比较。打印的特征尺寸越接近预期的 CAD 特征尺寸，打印机就越精确。CAD 设计的特征尺寸与打印特征尺寸之间的偏差极小，人眼一般无法察觉。以下要点适用于 Form 4 与 Form 3 代打印机：
- Form 4 与 Form 3 之间最小特征尺寸的建议设计值并无区别。
- 与 Form 3 打印机相比，Form 4 能更精确地打印出建议的设计值或预期的 CAD 特征尺寸。
|
Form 4 / Form 4B Grey Resin V5，50 微米（默认值） |
Form 3 / Form 3B Grey Resin V4，50 微米（默认值） |
|||
|
预期 CAD 特征尺寸 |
实际打印特征尺寸 |
预期 CAD 特征尺寸 |
实际打印特征尺寸 |
|
|
受支撑壁面的最小厚度 |
0.2mm |
0.17mm |
0.2mm |
0.25mm |
|
无支撑壁面的最小厚度 |
0.2mm |
0.18mm |
0.2mm |
0.26mm |
|
无支撑悬垂结构的最大长度 |
5.0mm |
5.00mm |
5.0mm |
5.03mm |
|
无支撑悬垂结构的最小倾角 |
10° |
10° |
10° |
10° |
|
水平支撑的最大跨度 |
29mm |
29.00mm |
29mm |
29.00mm |
|
最小垂直线径 |
0.3mm（7mm 高） 0.6mm（30mm 高） |
0.20mm 0.59mm |
0.3mm（7mm 高） 0.6mm（30mm 高） |
0.35mm 0.68mm |
|
最小浮雕细节 |
0.1mm |
0.13mm |
0.1mm |
0.24mm |
|
最小雕刻细节 |
0.15mm |
0.15mm |
0.15mm |
0.14mm |
|
最小间隙 |
0.4mm |
0.34mm |
0.4mm |
0.15mm |
|
最小孔径 |
0.5mm |
0.42mm |
0.5mm |
0.26mm |
|
最小排水孔直径 |
0.75mm |
0.91mm |
0.75mm |
0.90mm |
