技术数据表
Nylon 11 Pro Powder
| 机械性能 | 值 | 方法1，2 |
|---|---|---|
| 拉伸性能 | ||
| 极限拉伸强度 (X/Y) | 46MPa[] | ASTM D638-14 I 型 |
| 极限拉伸强度 (Z) | 45MPa[] | ASTM D638-14 I 型 |
| 拉伸模量 (X/Y) | 1580MPa[] | ASTM D638-14 I 型 |
| 拉伸模量 (Z) | 1580MPa[] | ASTM D638-14 I 型 |
| 断裂伸长率 (X/Y) | 49% | ASTM D638-14 I 型 |
| 断裂伸长率 (Z) | 26% | ASTM D638-14 I 型 |
| 弯曲性能 | ||
| 弯曲强度 (X/Y) | 50MPa[] | ASTM D790-15 |
| 弯曲强度 (Z) | 50MPa[] | ASTM D790-15 |
| 弯曲模量 (X/Y) | 1120MPa[] | ASTM D790-15 |
| 弯曲模量 (Z) | 1200MPa[] | ASTM D790-15 |
| 韧性 | ||
| IZOD 冲击性能 (X/Y) | 45J/m[] | ASTM D256-10 |
| IZOD 冲击性能 (Z) | 40J/m[] | ASTM D256-10 |
| 缺口简支梁冲击强度 (X/Y) | 6.9kJ/m2[] | ISO 179-1 |
| 缺口简支梁冲击强度 (Z) | 3.8kJ/m2[] | ISO 179-1 |
| Gardner 冲击强度（厚度 0.79mm）(X/Y) | 2.9J[] | ASTM D5420-21 |
| 断裂性能 | ||
| 最大应力强度系数 (Kmax) | 3.3MPa·m1/2[] | ASTM D5045-14 |
| 断裂功 (Wf) | 1550J/m2[] | ASTM D5045-14 |
| 热性能 | 值 | 方法1，2 |
|---|---|---|
| 1.8MPa 下的热变形温度 | 50°C[] | ASTM D648-16 |
| 0.45MPa 下的热变形温度 | 178°C[] | ASTM D648-16 |
| 维卡软化温度 | 202°C[] | ASTM D1525 |
| 热膨胀系数 (-30-140°C) | 164.8(μm/m)/°C[] | ASTM E831 |
| 易燃性 | HB (3.0mm) | UL 94 第 7 节 |
| 电气性能 | 值 | 方法1，2 |
|---|---|---|
| 表面电阻率 | 1.7×1015Ω | ASTM D257-14 |
| 体积电阻率 | 2.6×1015Ω·cm | ASTM D257-14 |
| 相比起痕指数 | ≥ 600V（无起痕失效） | ASTM D3638-21 |
| 介电强度 | 16.7kV/mm[] | ASTM D149 |
| 7MHz 下的介电常数 (k') | 3.12 | ASTM D150-22 |
| 27MHz 下的介电常数 (k') | 2.66 | ASTM D150-22 |
| 值 | 方法1，2 | |
|---|---|---|
| 通用性能 | ||
| 吸水率（打印部件） | 0.4% | ASTM D570 |
| 密度（打印部件） | 1.03g/cm3[] | ASTM D792 |
| 邵氏硬度 | 75D | ASTM D2240-15 |
生物相容性
使用 Nylon 11 Pro Powder 粉末打印的样品部件已依照 ISO 10993-1 进行了评估，并达到以下生物相容性风险的要求： 2
| ISO 标准 | 结果 |
|---|---|
| EN ISO 10993-5:2009 | 无细胞毒性 |
| EN ISO 10993-10:2021 | 无致敏性 |
| EN ISO 10993-23:2021 | 无刺激性 |
| EN ISO 10993-11:2017 | 无全身毒性 |
| USP-NF，通用章节<151>，热原试验：2017 年 5 月 1 日 | 无热原 |
工作流程
打印机兼容性
| 平台 | 打印机 | 兼容性 | 是否需要氮气？ |
|---|---|---|---|
| Fuse 1 | Fuse 1 | 不兼容 | 不适用 |
| Fuse 1+ 30W | 支持 | 需要 | |
| Fuse X1 | Fuse X1 | 支持 | 需要 |
支持：已在此打印机上完成验证，PreForm 提供打印设置。
不兼容：未在此打印机上完成验证；PreForm 不提供打印设置。需要 Open Material Mode。
储存和处理
| 推荐刷新率 | 30% |
| 保质期 | 2 年 |
| 储存温度 | 0－45°C |
环境稳定性

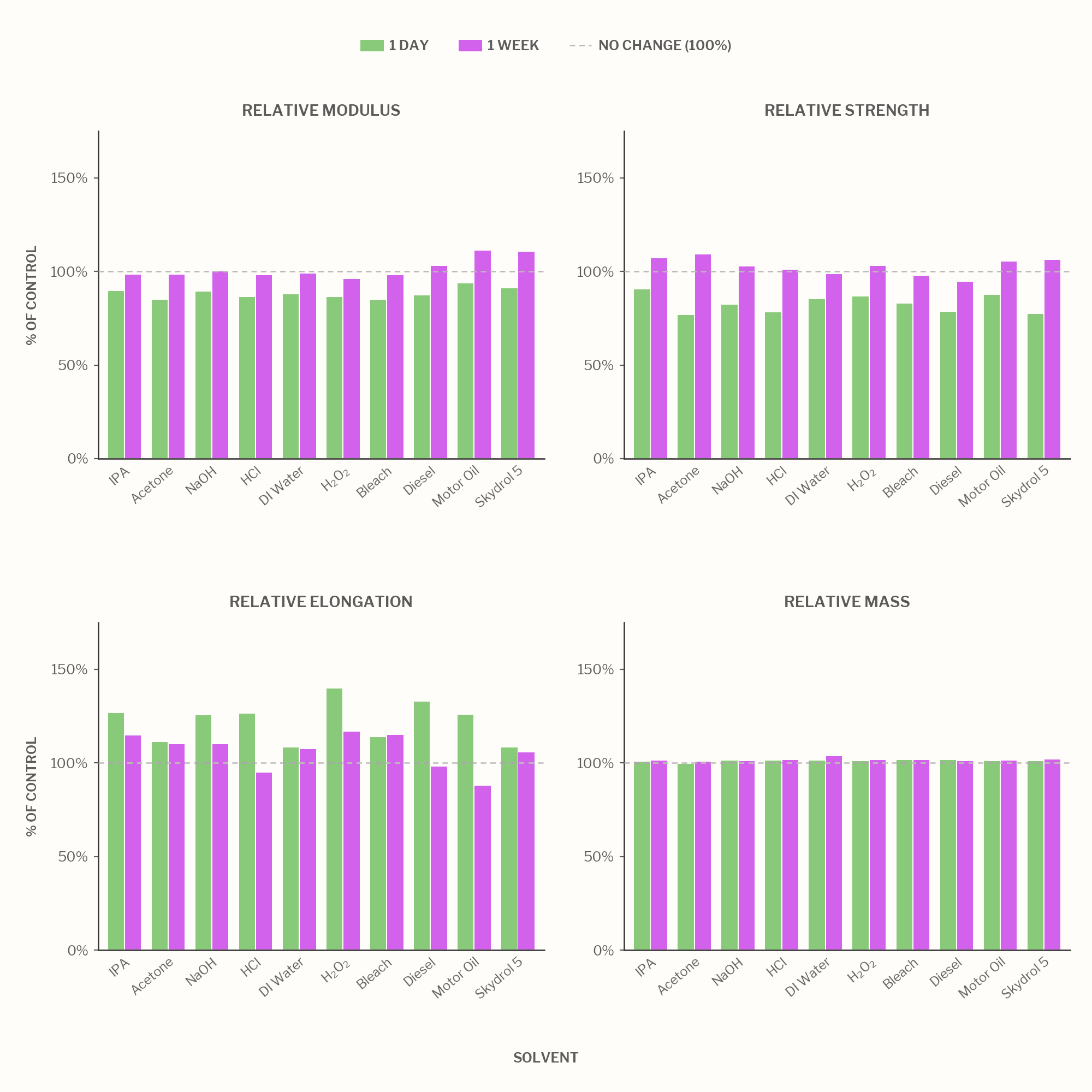

化学相容性 (ASTM D543)
根据 ASTM D543 测试了化学相容性。通过测定不同接触时间后的拉伸模量和强度，测试了不同化学物质对材料的影响。将暴露样品储存在容器中，并完全浸入测试化学品中 1 天和 1 周。取出后，清洗暴露样品并在 22°C 下放置 24 小时，然后进行机械测试。机械测试根据 ASTM D638 采用 4 型拉伸试样在标准实验室条件下 (22°C) 进行。结果以与非暴露样品测量值的百分比差进行报告。3
附录

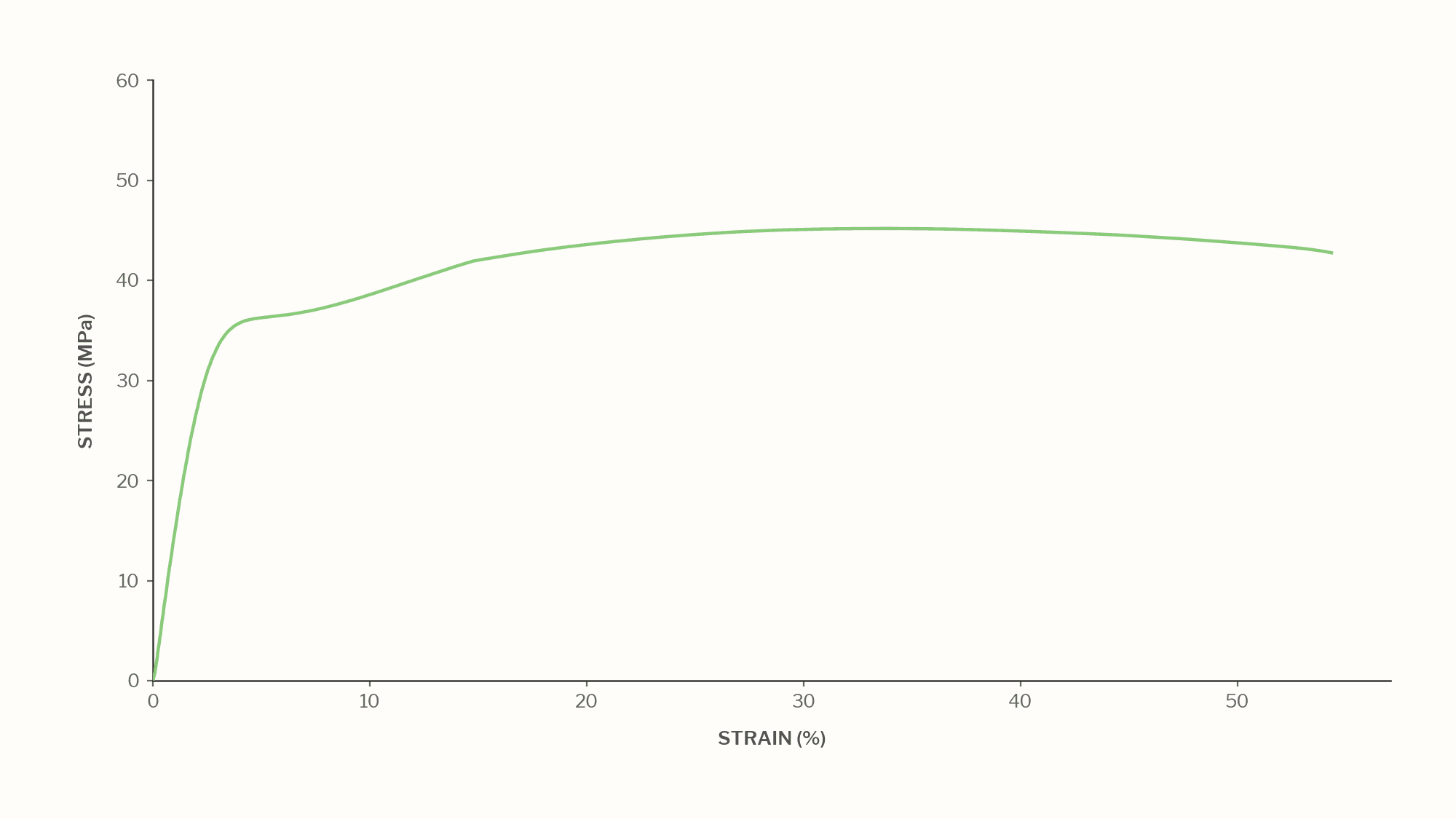

应力－应变曲线
根据 ASTM D638（I 型）测试了拉伸性能。样品部件以 X/Y 方向打印，并在 23°C 温度和 50% 相对湿度条件下放置 48 小时，然后进行测试。所示曲线代表所选单个样品部件，以说明典型的应力－应变行为。有关平均值，请参阅材料性能部分。

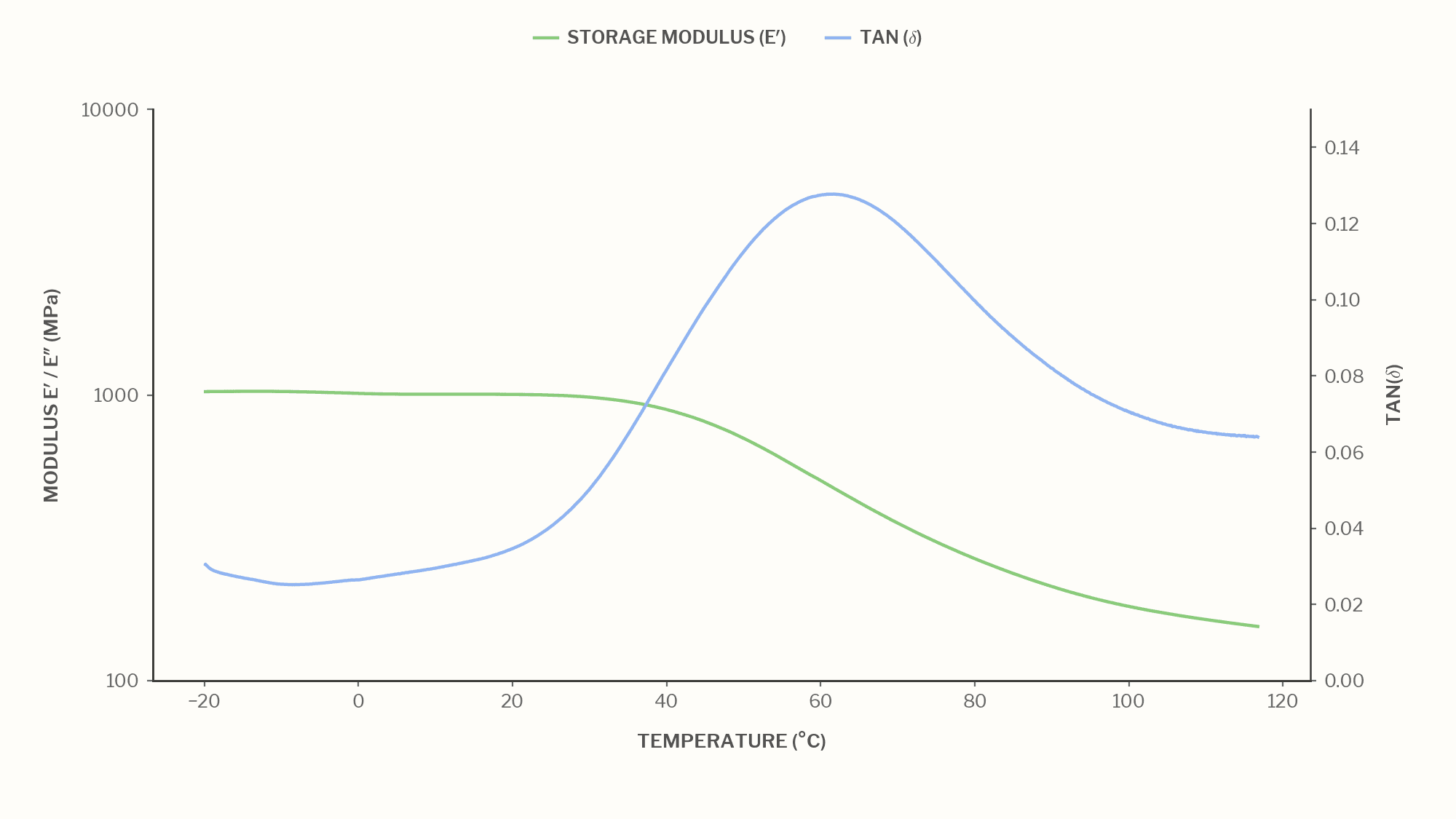

动态热机械分析 (DMA)
在 1Hz 频率下对矩形试样 (35 × 12 × 3.07mm) 进行动态机械分析，同时以 3°C/min 的速率从 -20°C 加热到 120°C。
脚注
- 材料性能因部件的几何形状、打印定向和温度而异。
- 部件系采用 Nylon 11 Pro Powder 以及 30% 刷新率通过 Fuse 1+ 进行打印。部件在 23°C 温度、50% 相对湿度条件下放置 48 个小时。
- 化学相容性结果以未暴露的对照样品部件为基准报告；100% 表示与对照组相比无变化。
