SLA 打印的自动布局设置

SLA 打印的自动布局设置

PreForm 的 Layout（布局）设置可用于组织模型在构建场景中的放置、间距和旋转。使用自动 布局全部或填充构建平台功能时，模型间距会以最小距离排列模型，重叠基底会连接多个模型的基底而不重叠模型，以节省空间和树脂，锁定旋转会保持模型在构建场景中的当前方向。

布局设置

使用

Model Spacing（模型间距），选择布置构建场景时模型之间的最小间距，包括支撑和基底。数值越大，部件彼此越远；数值越小，部件彼此越近。

使用 PreForm 排列模型：

  1. 导入模型后，定向模型并按需添加支撑结构。
  2. 请单击 3D 场景左侧工具栏中的 Layout（布局）。随即显示 Layout（布局）面板。
  3. 设置所需的Model Spacing（模型间距）。
  4. 单击 Layout All（全部布局）。PreForm 会根据所选设置在构建场景中组织模型。

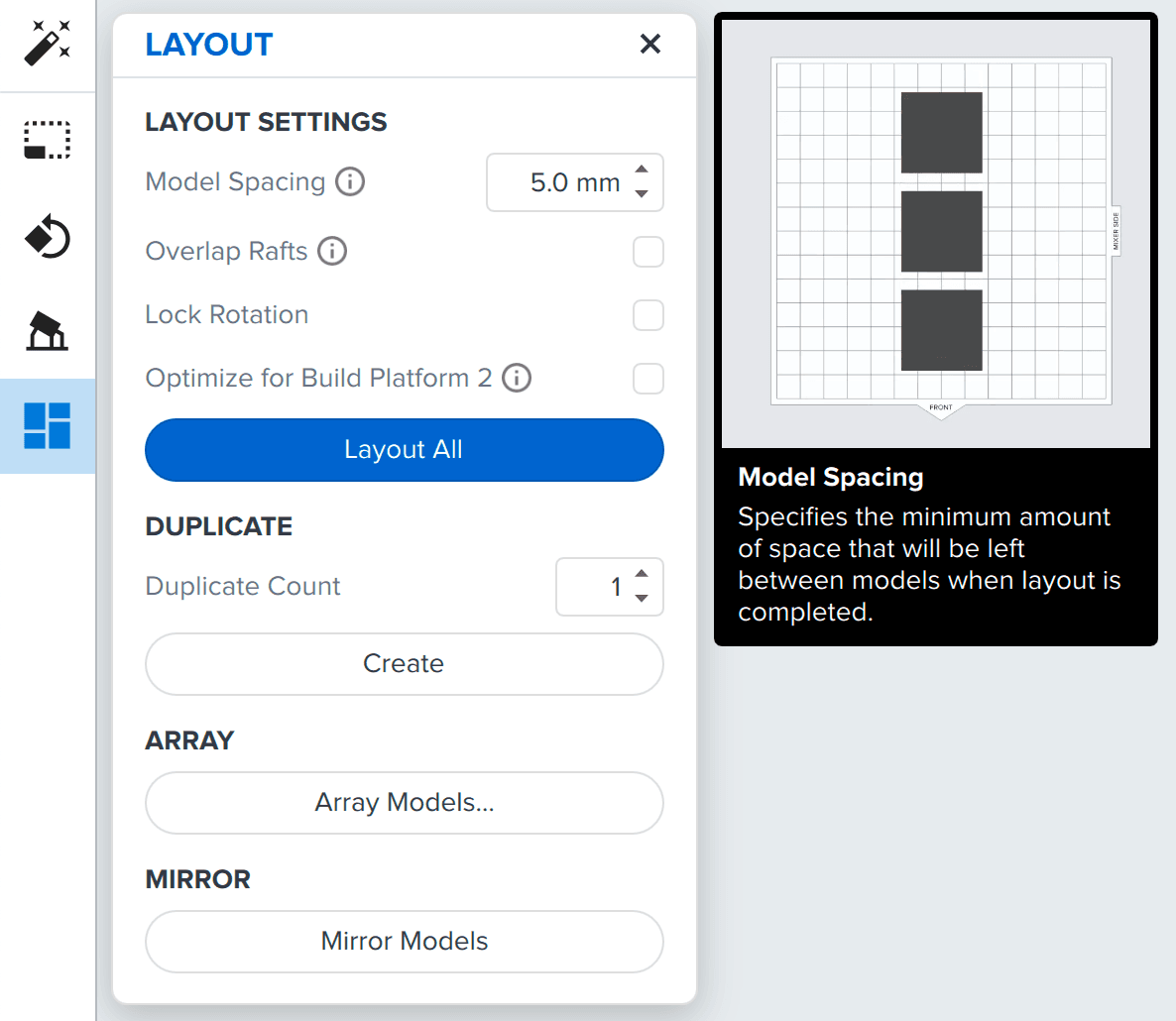

PreForm 中的布局面板并突出显示模型间距信息框。

允许基底重叠

使用 重叠基底功能时，PreForm 允许多个模型的基底重叠，以节省空间和树脂。模型本身并不重叠。Formlabs 建议在具有柔性打印表面的构建平台（如 Build Platform 2）上打印小型部件时重叠基底。

如果选择了 Overlap Rafts（重叠基底），则 Layout All（全部布局）会以所选的最小间距组织部件，不包括支撑和基底。根据所选的模型间距、模型方向和模型基底尺寸，选择 重叠基底 可能不会导致任何基底重叠。

使用 PreForm 重叠基底：

  1. 导入模型并生成带基底的支撑。
  2. 请单击 3D 场景左侧工具栏中的 Layout（布局）。随即显示 Layout（布局）面板。
  3. 选择 Overlap Rafts（重叠基底）。
  4. 单击 Layout All（全部布局）。PreForm 会根据所选设置在构建场景中组织模型。

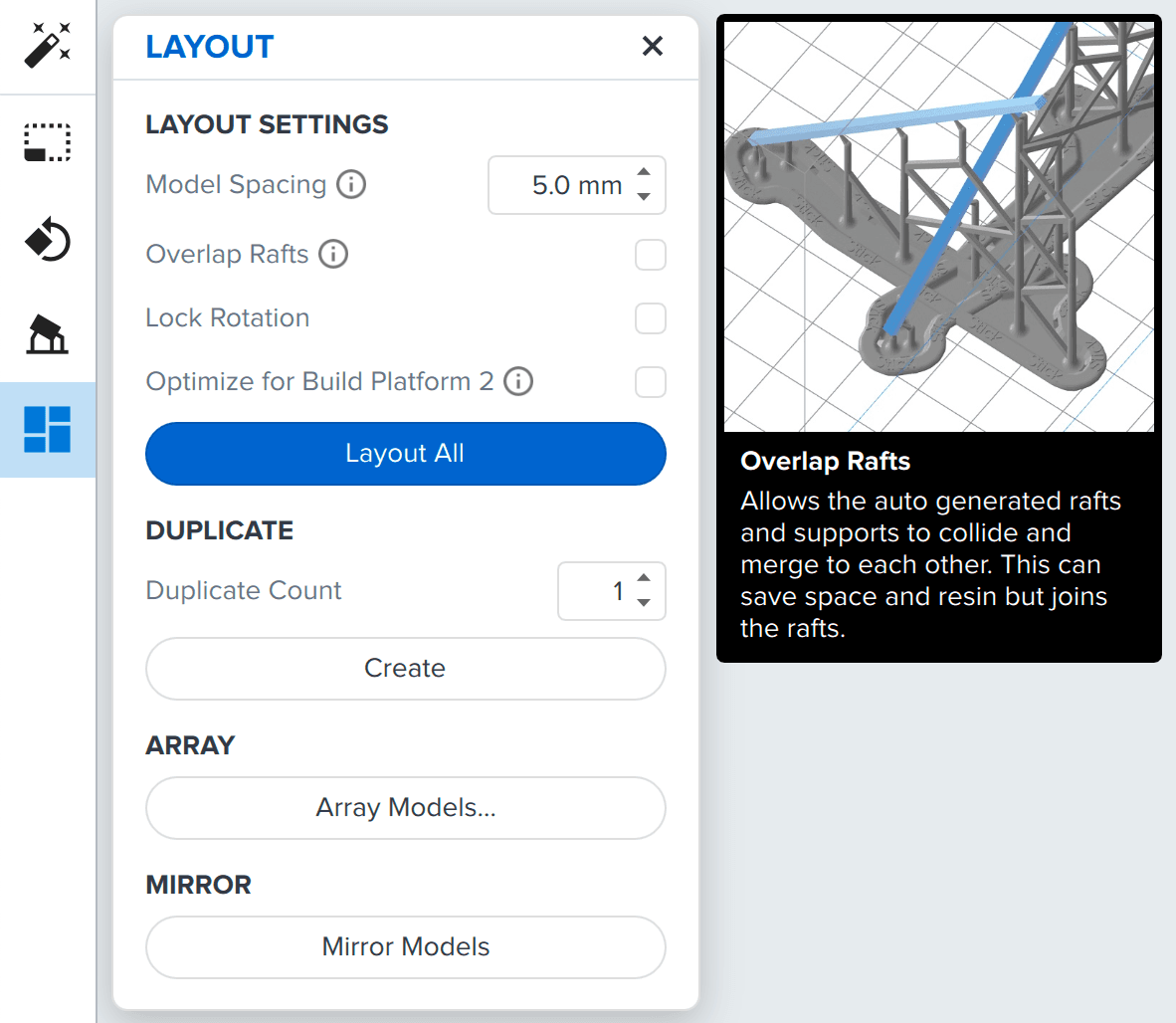

PreForm 中的布局面板并突出显示重叠基底信息框。

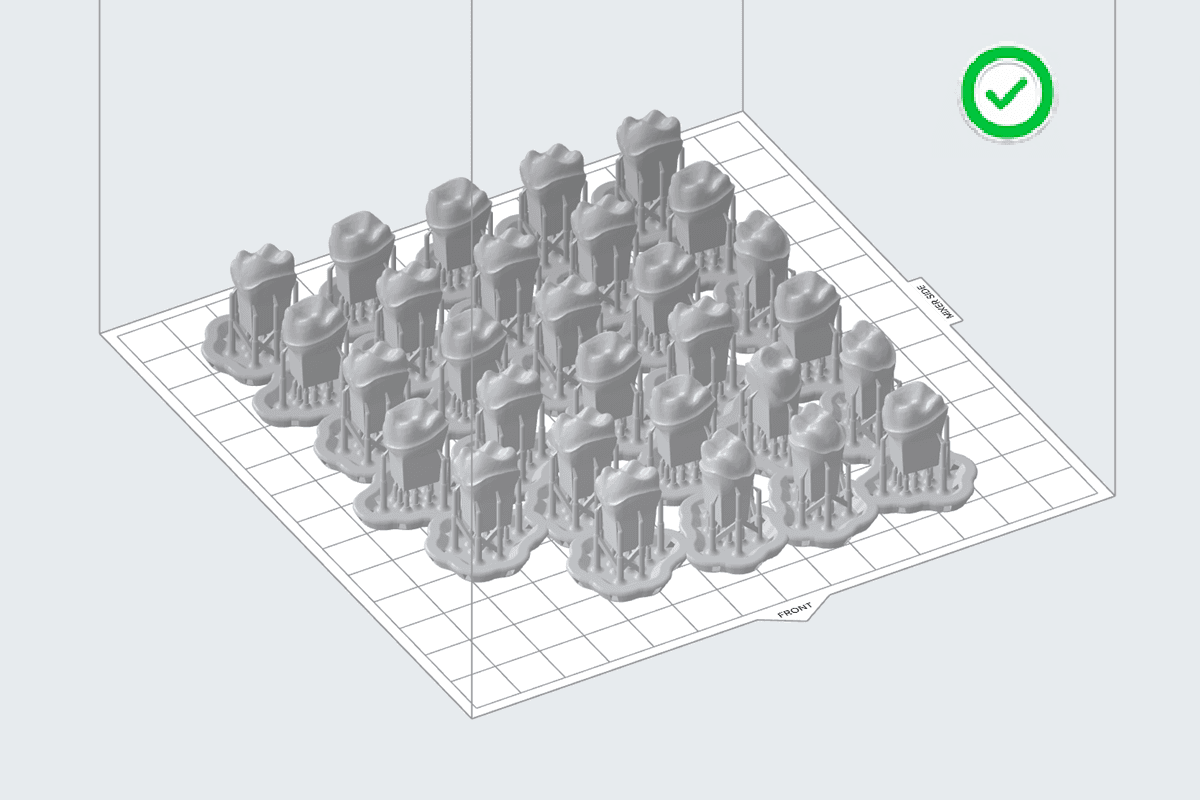

PreForm 中具有重叠支撑基底的小型模型。

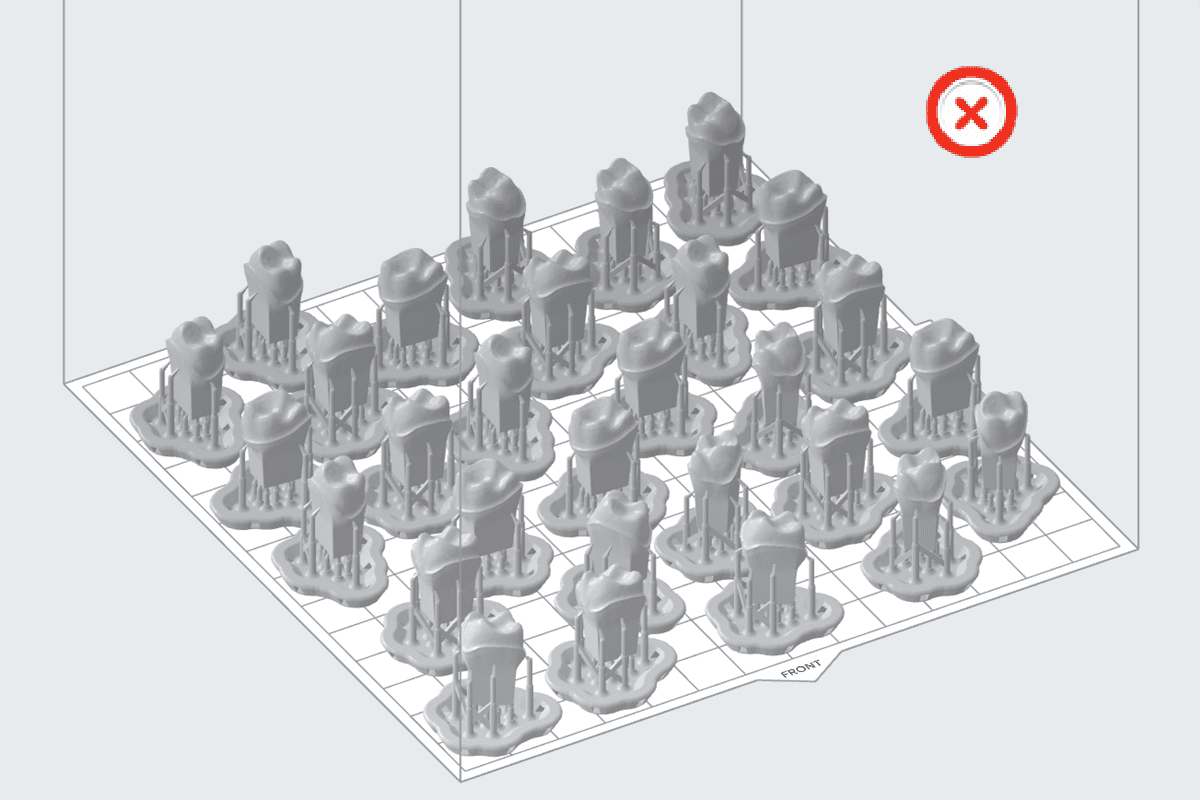

PreForm 中具有完整支撑基底的小型模型。

锁定方向

一些模型可能需要以特定的方式进行定向或定位才能成功打印。PreForm 支持在使用 Layout All（全部布局）设置之前，限制模型的方向和位置，以便根据所选间距和布局设置准备打印任务。

在使用自动 全部布局功能时，

锁定旋转会保持模型在构建场景中的当前方向。

锁定模型的旋转：

  1. 导入模型后，定向模型并按需添加支撑结构。
  2. 请单击 3D 场景左侧工具栏中的 Layout（布局）。随即显示 Layout（布局）面板。
  3. 选择 Lock Rotation（锁定旋转）。
  4. 单击 Layout All（全部布局）。PreForm 会根据所选设置在构建场景中组织模型。

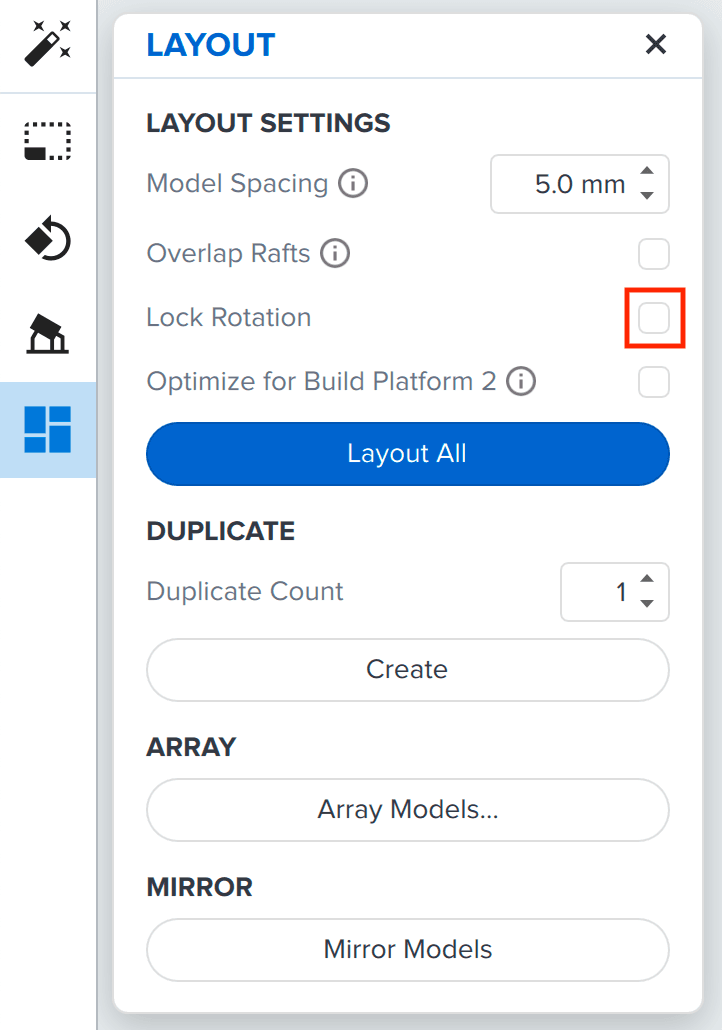

PreForm 中的布局面板并突出显示锁定旋转框。
