检查并固定 Fuse 1 代成型室活塞臂螺丝

检查并固定 Fuse 1 代成型室活塞臂螺丝

在打印过程中,随着粉末沉积量的增加和打印层数的增多,Fuse 1 代成型室的打印床会逐渐降低。如果驱动打印床的机械装置的任何部位松动,打印床和料块可能会横向移动,从而导致打印缺陷或失败。

请根据本指南检查并重新固定成型室活塞臂螺丝。

检查成型室活塞臂

所需物品:

  • 带有六角钻头的扭矩扳手
  • 2.0mm 六角扳手或内六角扳手(平头)
  • 2.5mm 六角扳手或内六角扳手(平头)
  • 3.0mm 六角扳手或内六角扳手(平头)
  • 120.0mm 机械师角尺
  • 腻子刀
  • 带有静电耗散组件的合规真空装置,如 II 类 2 分区真空装置
  • 真空刷工具
  • 护目镜
  • Loctite 246 或同等螺纹锁固剂
  • 非反应性丁腈手套
  • N95 或更好的呼吸器
  • 丙酮
  • 乙醇
  • 无磨损无绒擦拭布
  • 聚酯或棉签

预计时间:45-60 分钟

危险:

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

警告:

如果打印机在过去六小时内进行了打印,请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前,请让打印箱体冷却至室温。

拆卸打印床

概览:清空成型室并拆卸打印床,以便开始操作活塞臂螺丝。

第 1 步:准备成型室

在处理成型室中的粉末时,请穿戴适当的个人防护装备 (PPE)

如果成型室为空,请确保打印床处于最高位置。可以使用 Fuse Sift 上的控制面板,或在打印机触摸屏上点击 Maintenance(维护)> Move Motors(移动马达) 来控制打印床的位置。

如果成型室中有物体,请将其插入 Fuse Sift,抬起打印床,然后取出料块。

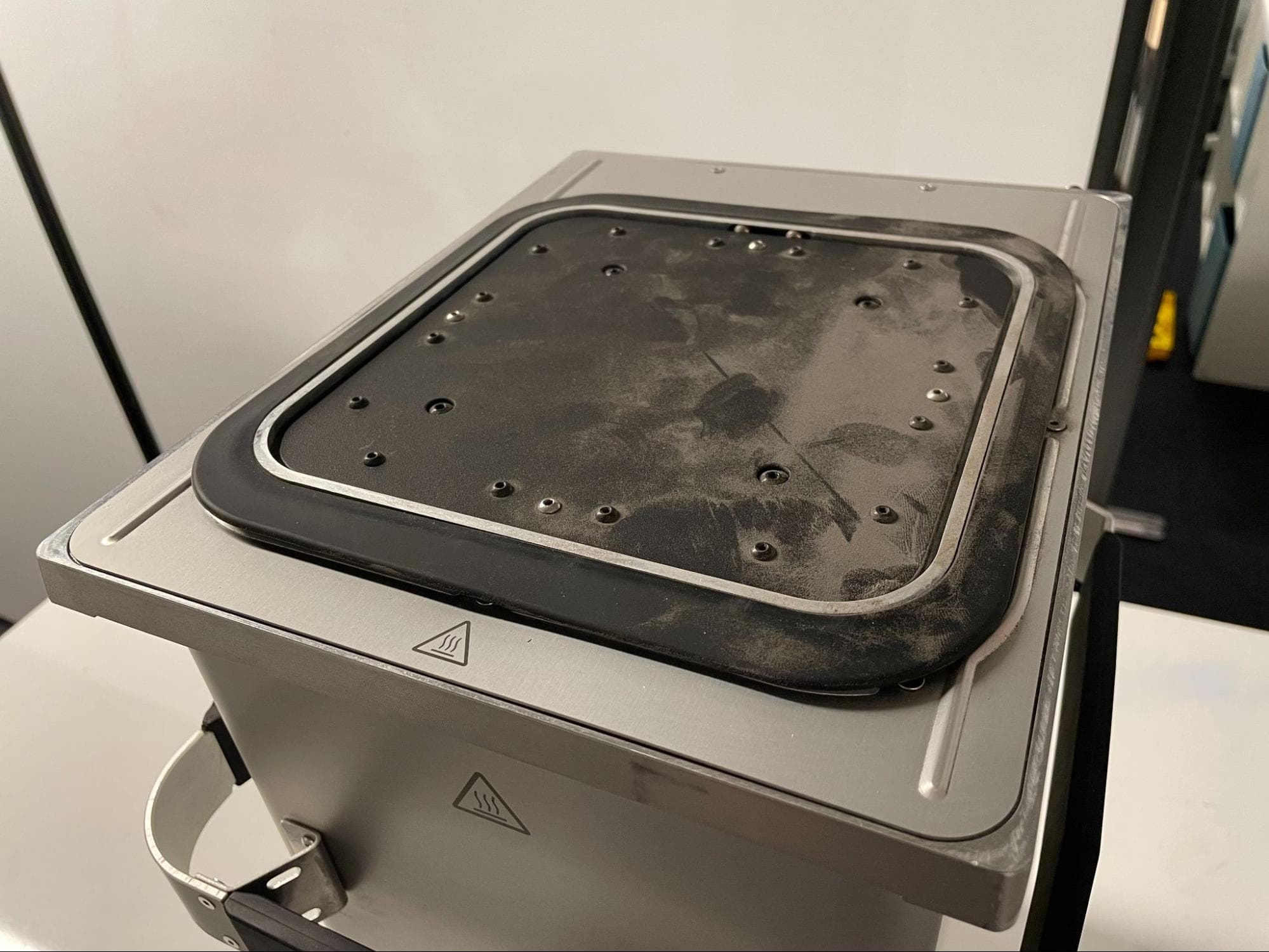

从打印机或 Fuse Sift 中取出成型室,将其放在平整、干净的工作台上,用真空装置或刷子清除成型室顶面上的残留粉末。

拆卸打印床

第 2 步:拧下打印床安装螺丝

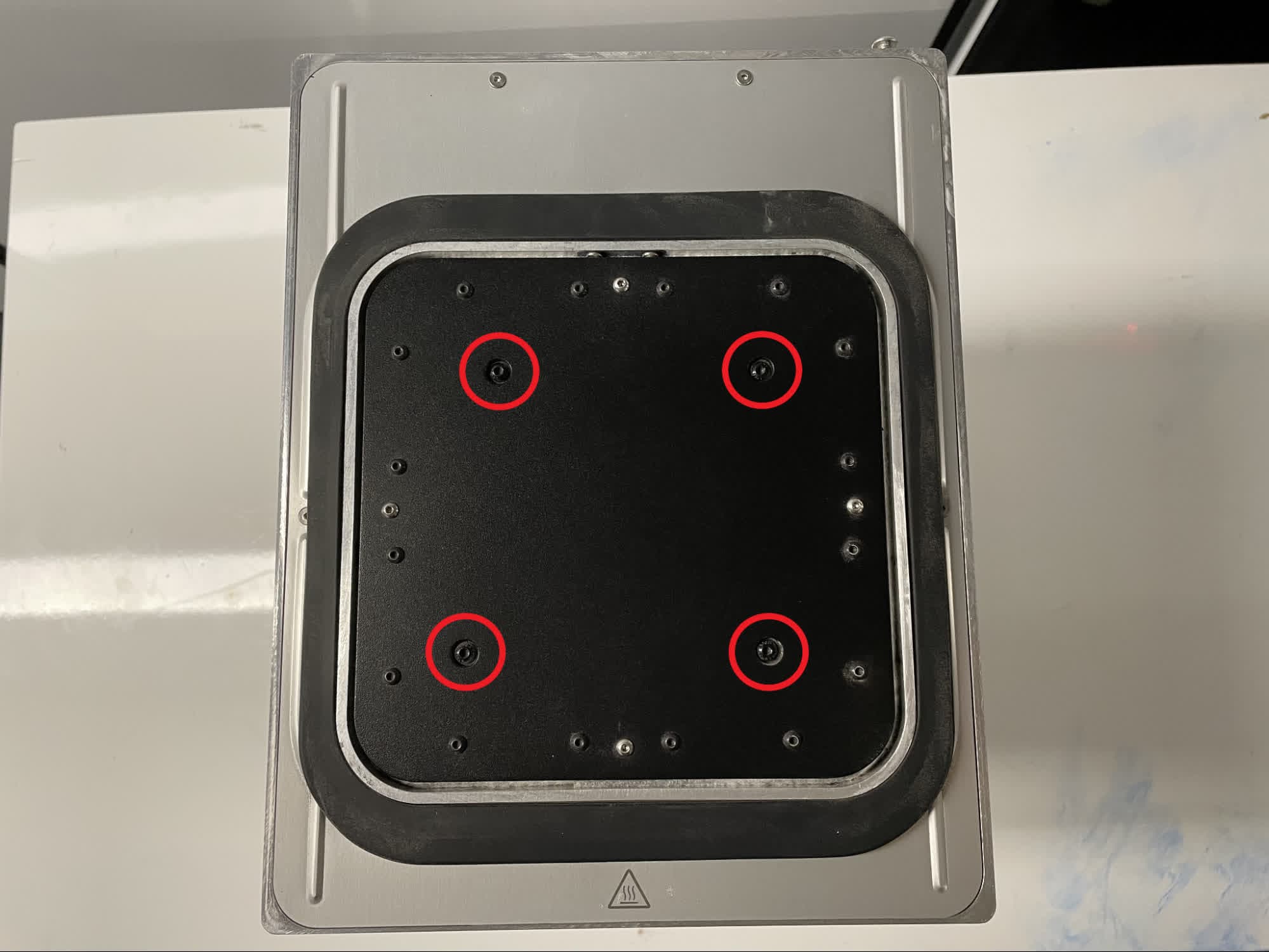

使用 2.5mm 六角扳手,拧松并取下将打印床固定在成型室活塞上的四颗 12.0mm M4 圆头螺丝。将螺丝放在一旁。

拆卸打印床

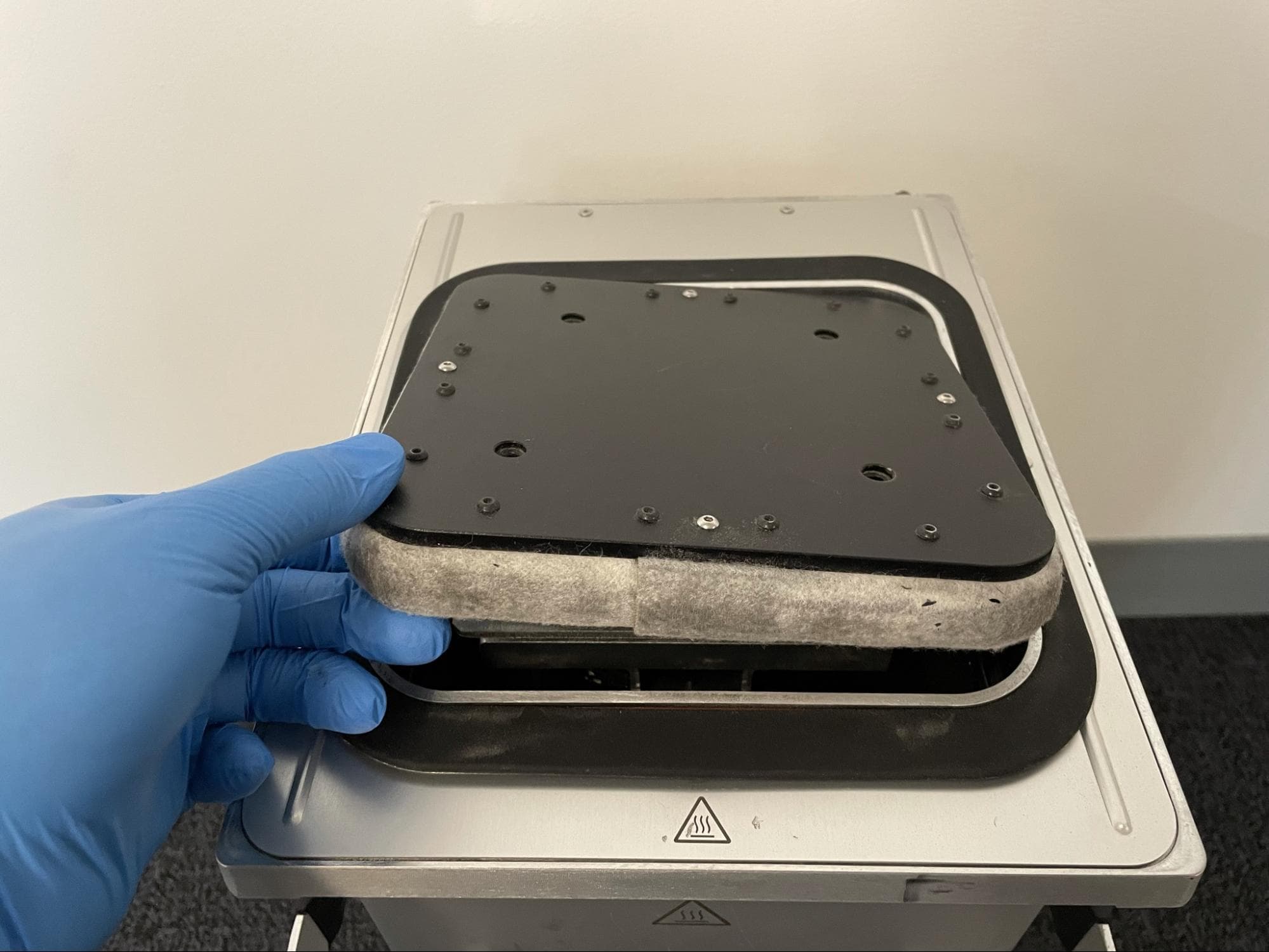

第 3 步:拆卸打印床

拆卸打印床
拆卸打印床

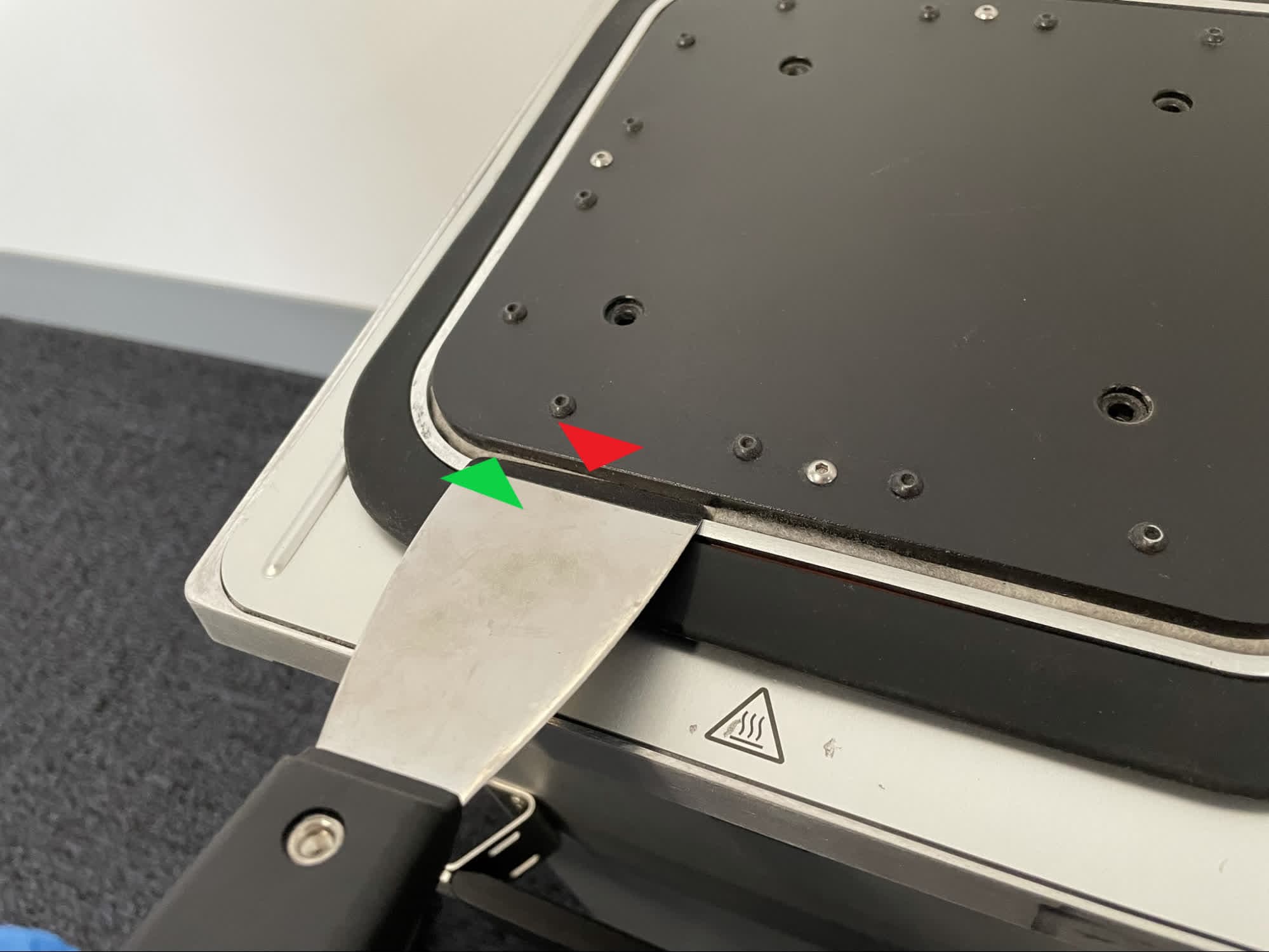

小心地将腻子刀楔入 打印床底部 和 白色毛毡密封件 将打印床的一侧抬起请勿强行将抹刀插入缝隙或使用一字螺丝刀 方法 会损坏成型室内壁

将整个成型室旋转 90°,然后重复上述操作。继续旋转成型室,将打印床的每个边缘向上楔入,直到可以用手抓住并拾起打印床。

从成型室中取出打印床,将其放在一旁。

第 4 步:检查活塞臂是否松动

触摸打印床安装板,检查其是否可以轻松移动或向前后倾斜。如果可以轻松移动,则继续。如果无法轻松移动,请跳至检查加热板垫片螺丝部分。

拆卸打印机箱体后壳

概览:拆卸成型室的后部外壳,以便操作活塞臂螺丝。

第 1 步:重新定位成型室活塞

将成型室重新插入打印机或 Fuse Sift。使用机器将活塞顶部降低到成型室中间位置。可以使用 Fuse Sift 上的控制面板,或点击打印机触摸屏上的 Maintenance(维护)> Move Motors(移动马达),以控制活塞顶部位置,就像打印床仍然安装时一样。

活塞就位后,从打印机或 Fuse Sift 中取出成型室。

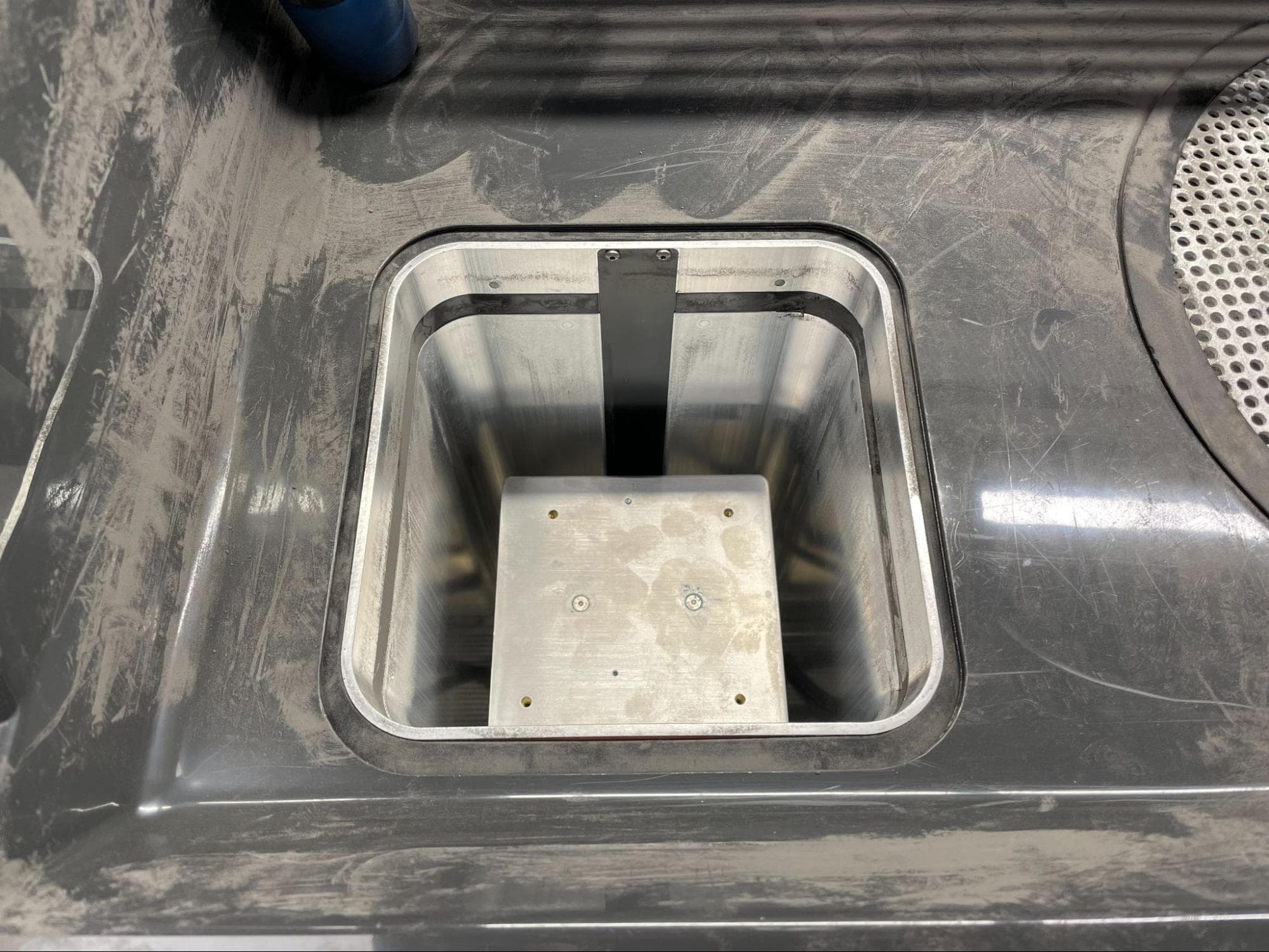

重新定位活塞 (1/3)

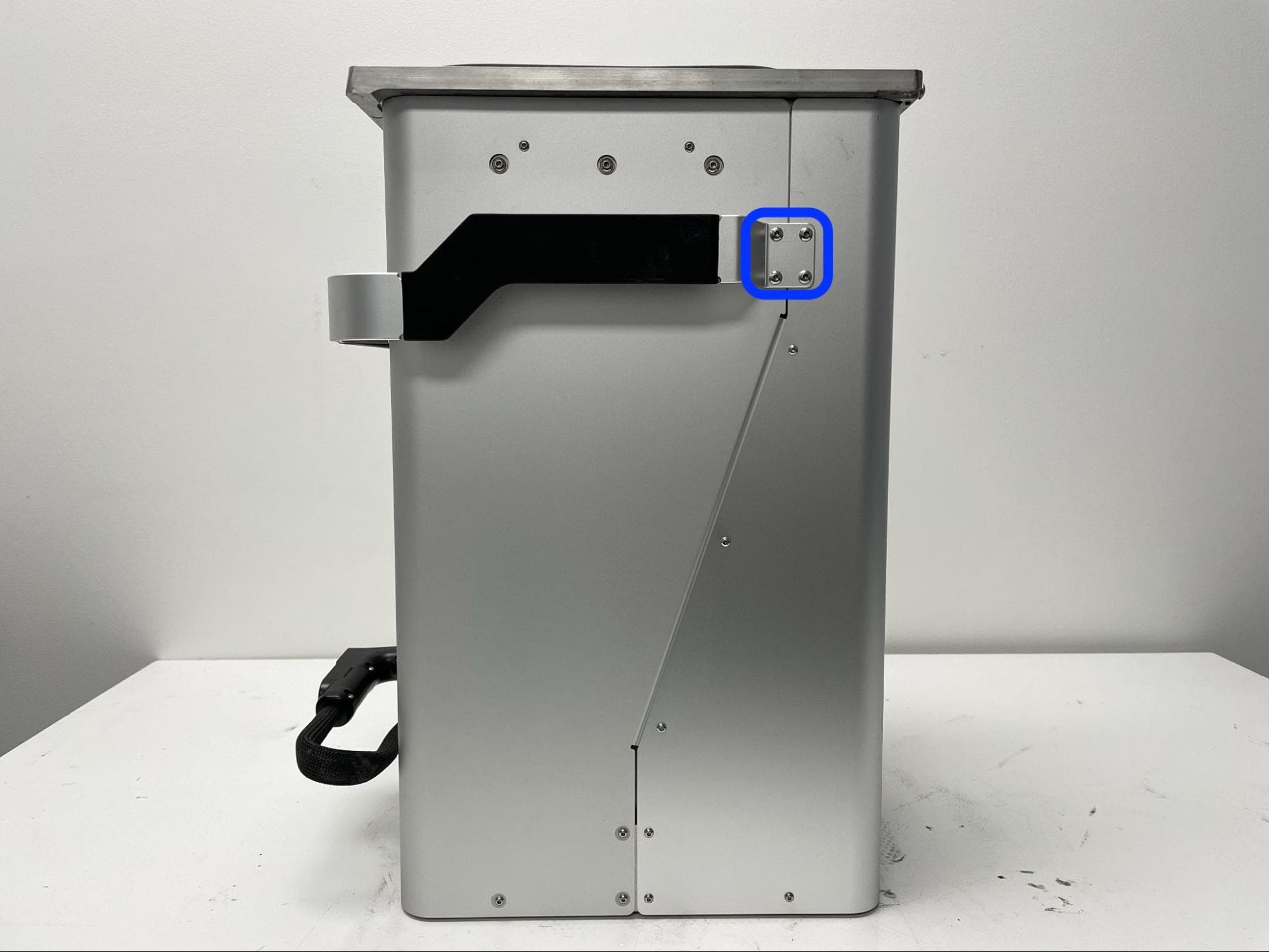

第 2 步:拧下成型室手柄安装螺丝

拆卸打印机箱体后壳
拆卸打印机箱体后壳

使用 2.5mm 六角扳手拧松并 八颗 10.0mm 铬 将把手两端固定在成型室上的 M4 圆头螺丝。将螺丝放在一旁。

第 3 步:拧下打印机箱体后壳的安装螺丝

拆卸打印机箱体后壳
拆卸打印机箱体后壳
拆卸打印机箱体后壳

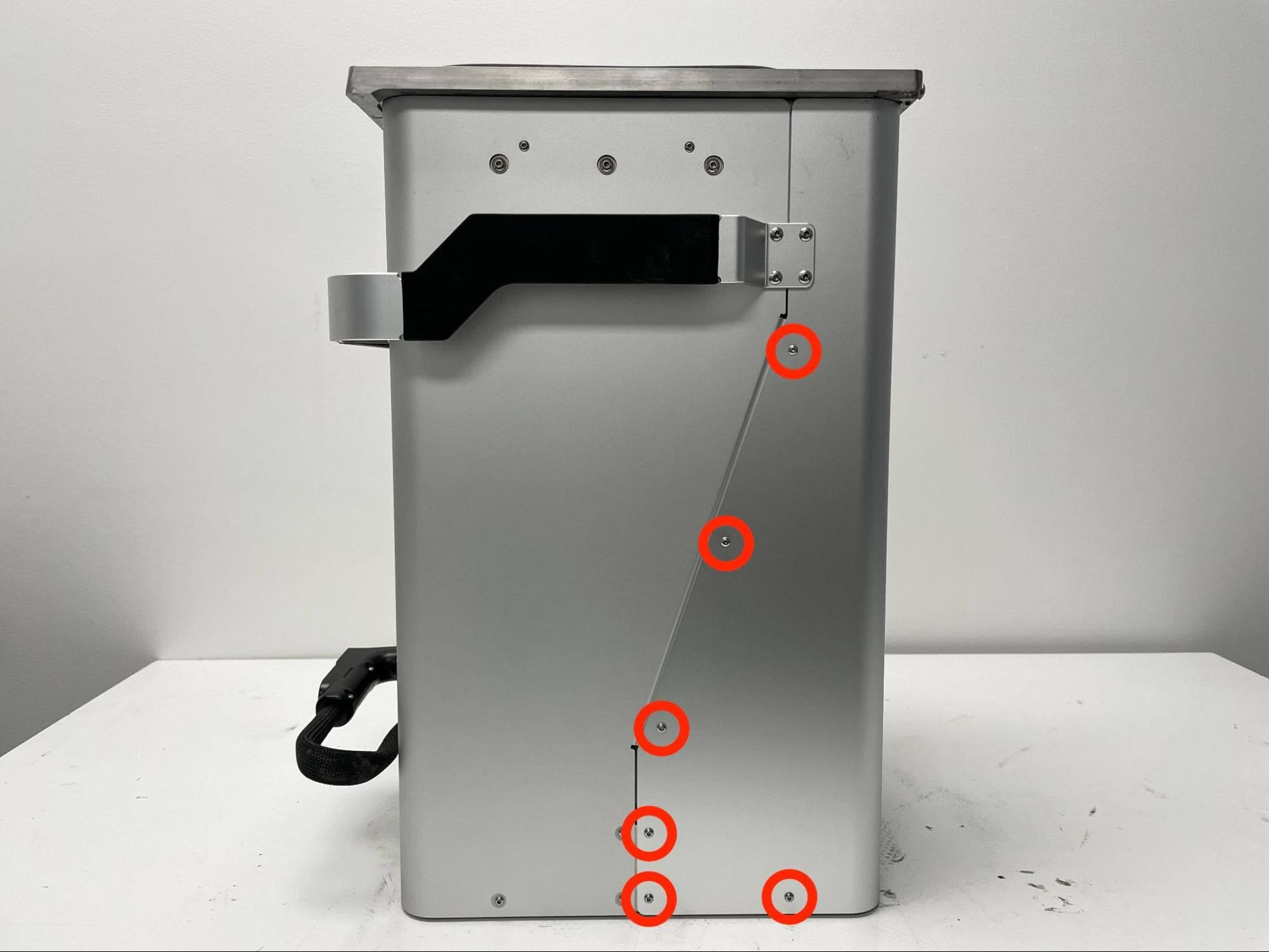

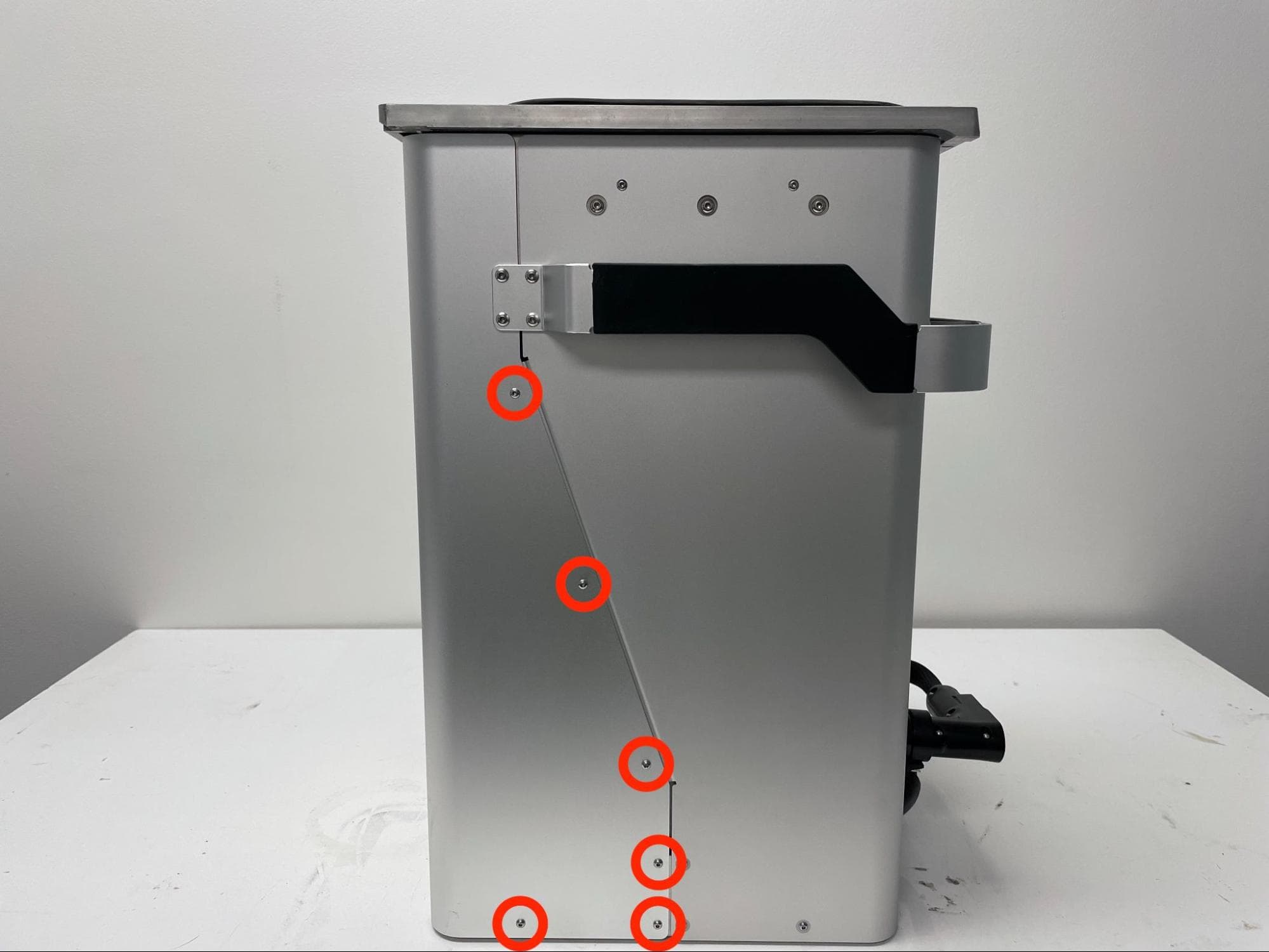

后部箱体面板通过 15 颗 6.0mm 铬色 M3 圆头螺丝固定在成型室框架上:左侧 6 颗,右侧 6 颗,后侧 3 颗。使用 2.0mm 六角扳手,拧松并取下 15 颗螺丝。将螺丝放在一旁。 使用 2.0mm 六角扳手 15X 6.0mm 铬 M3 圆头螺丝(每侧 6 颗,背面 3 颗),用于将打印机箱体后部固定在成型室上。

第 4 步:拆卸打印箱体后壳

将箱体后部外壳与成型室分离,将其放在一旁。

检查并固定滑轨螺丝

概览:在将滑块固定到螺母座的螺丝上涂抹螺丝固定剂。

第 1 步:准备成型室

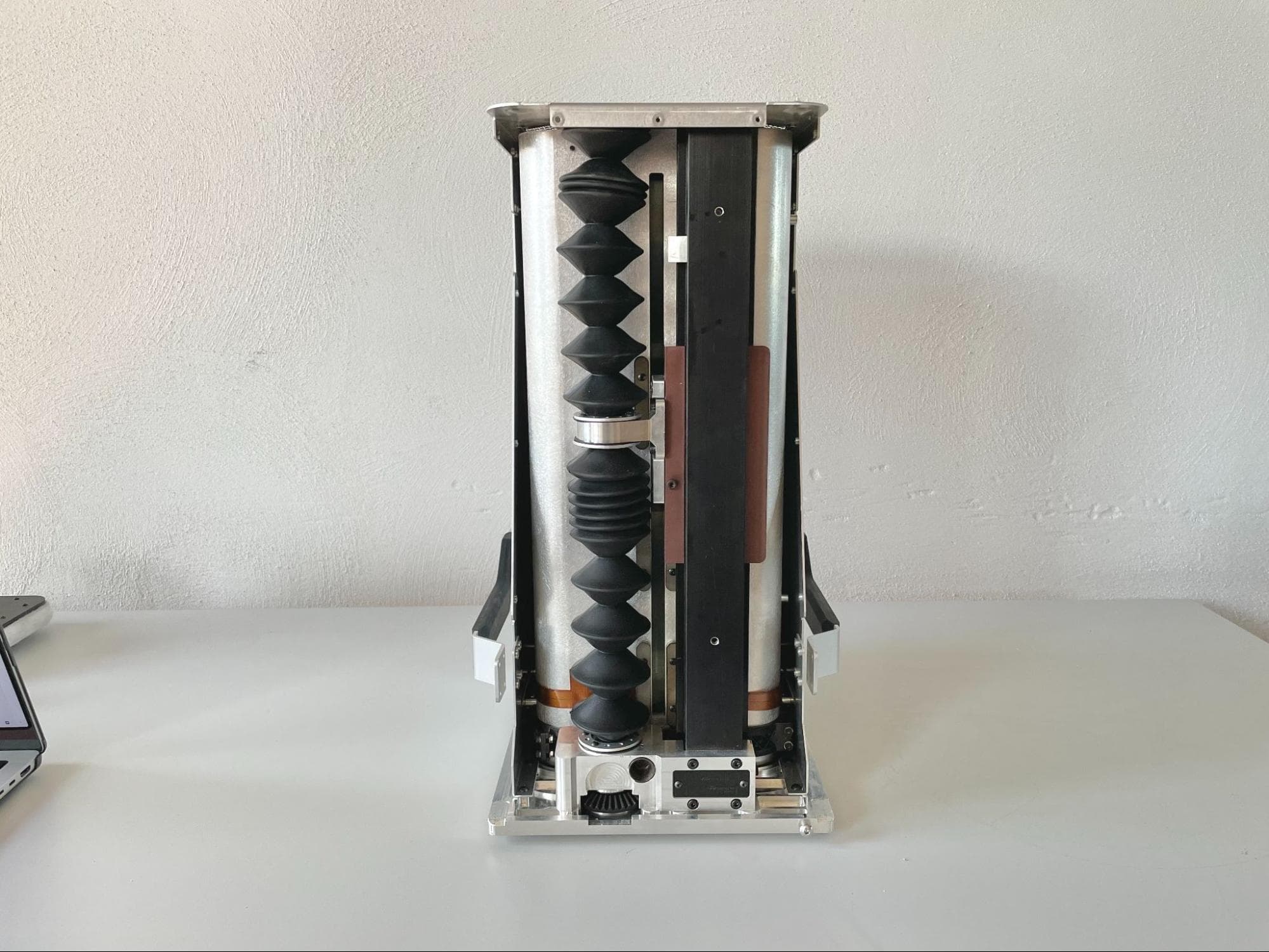

从硅胶护套中取出插头,将其放在成型室旁边。小心地将成型室正面朝下放置。拆除后部外壳时,请勿通过把手提起成型室。

检查滑轨螺丝

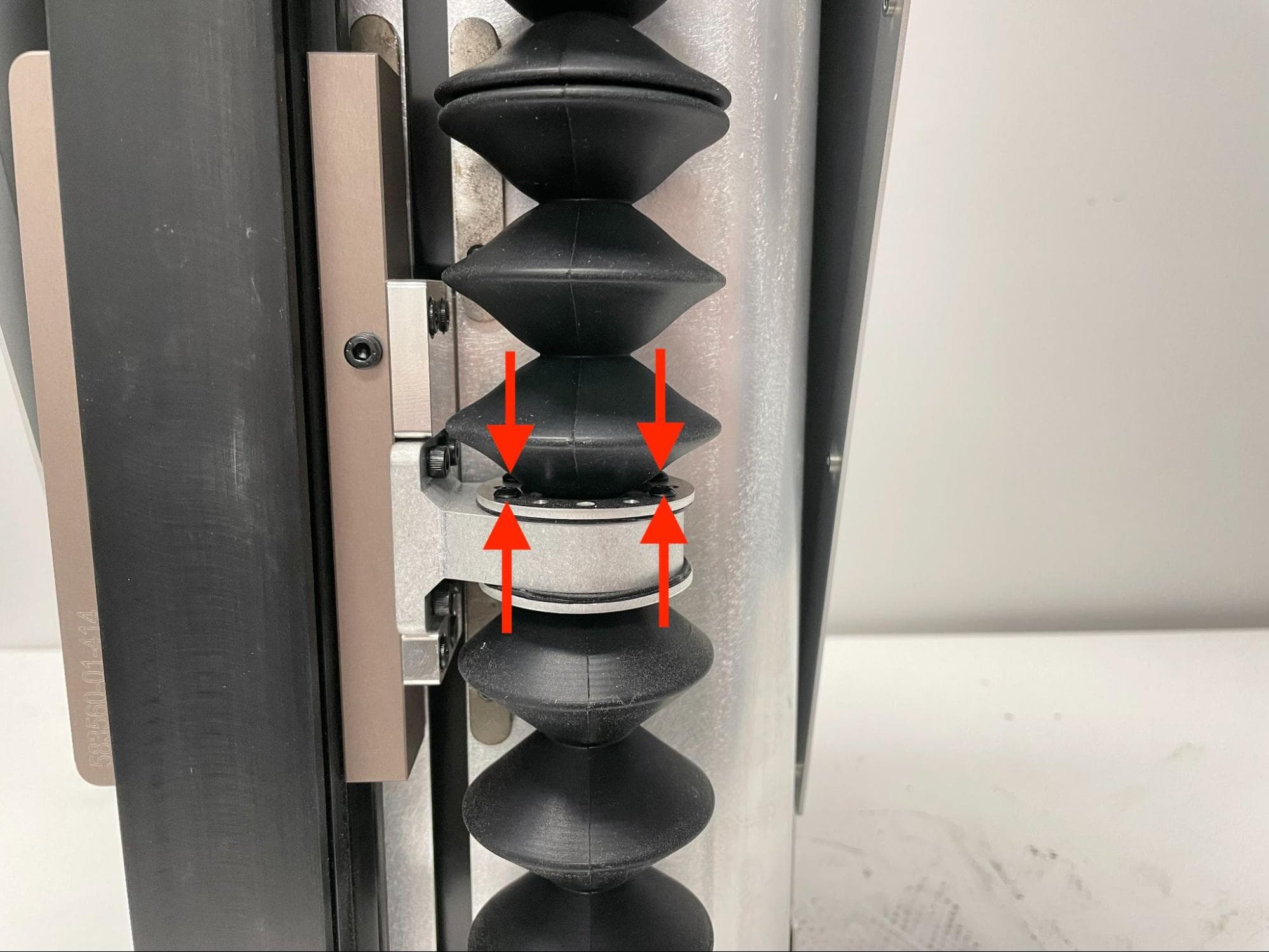

第 2 步:将波纹管与螺母座分开

检查滑轨螺丝
检查滑轨螺丝

使用 2.0mm 六角扳手 八颗 6.0mm 将两个波纹管固定在螺杆螺母座上的 M3 圆头螺丝。将螺丝放在一旁。

第 3 步:收起波纹管

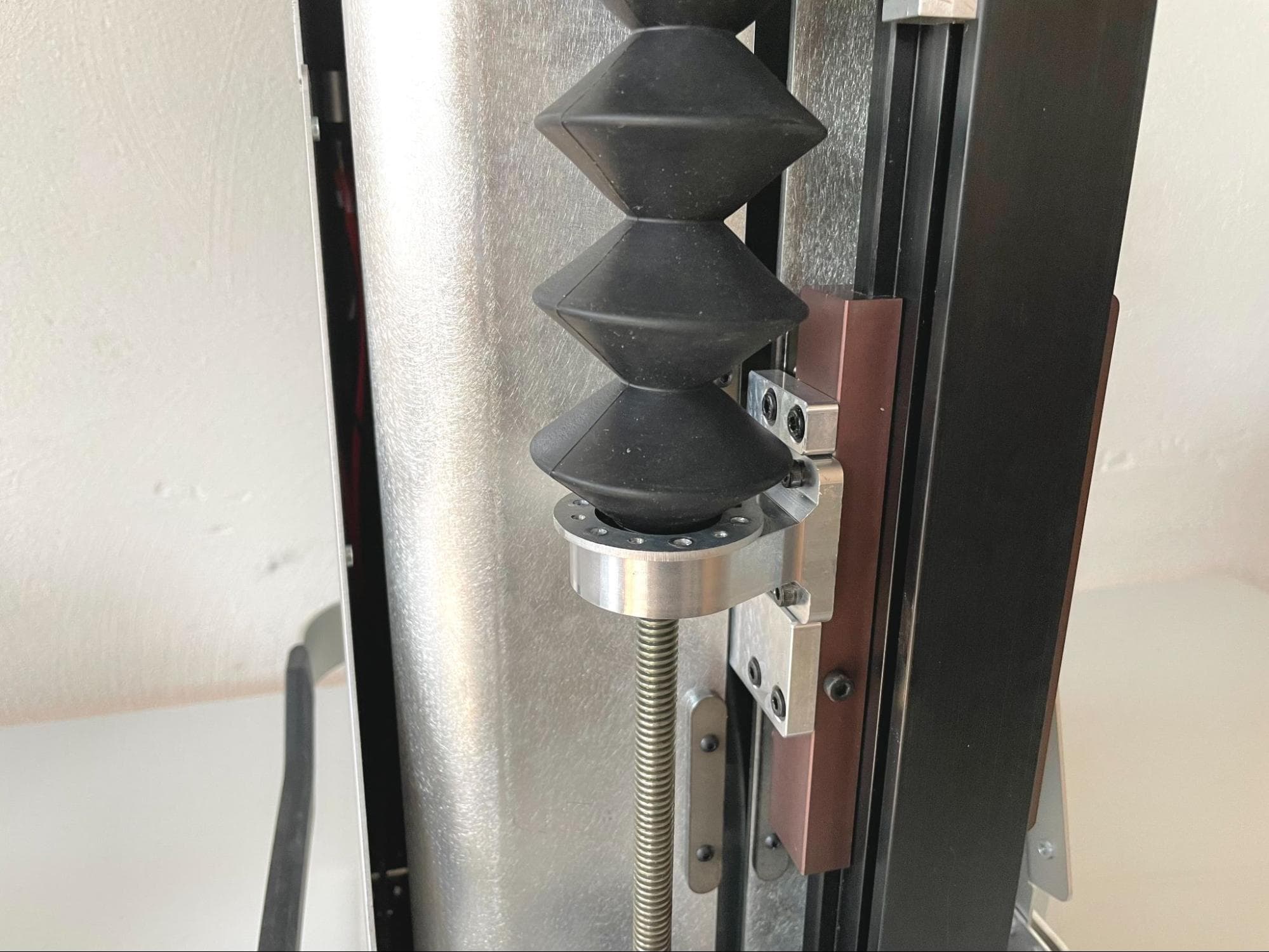

将两个波纹管从螺母座上折叠开,露出一组 10.0mm M4 内六角螺丝。

检查滑轨螺丝

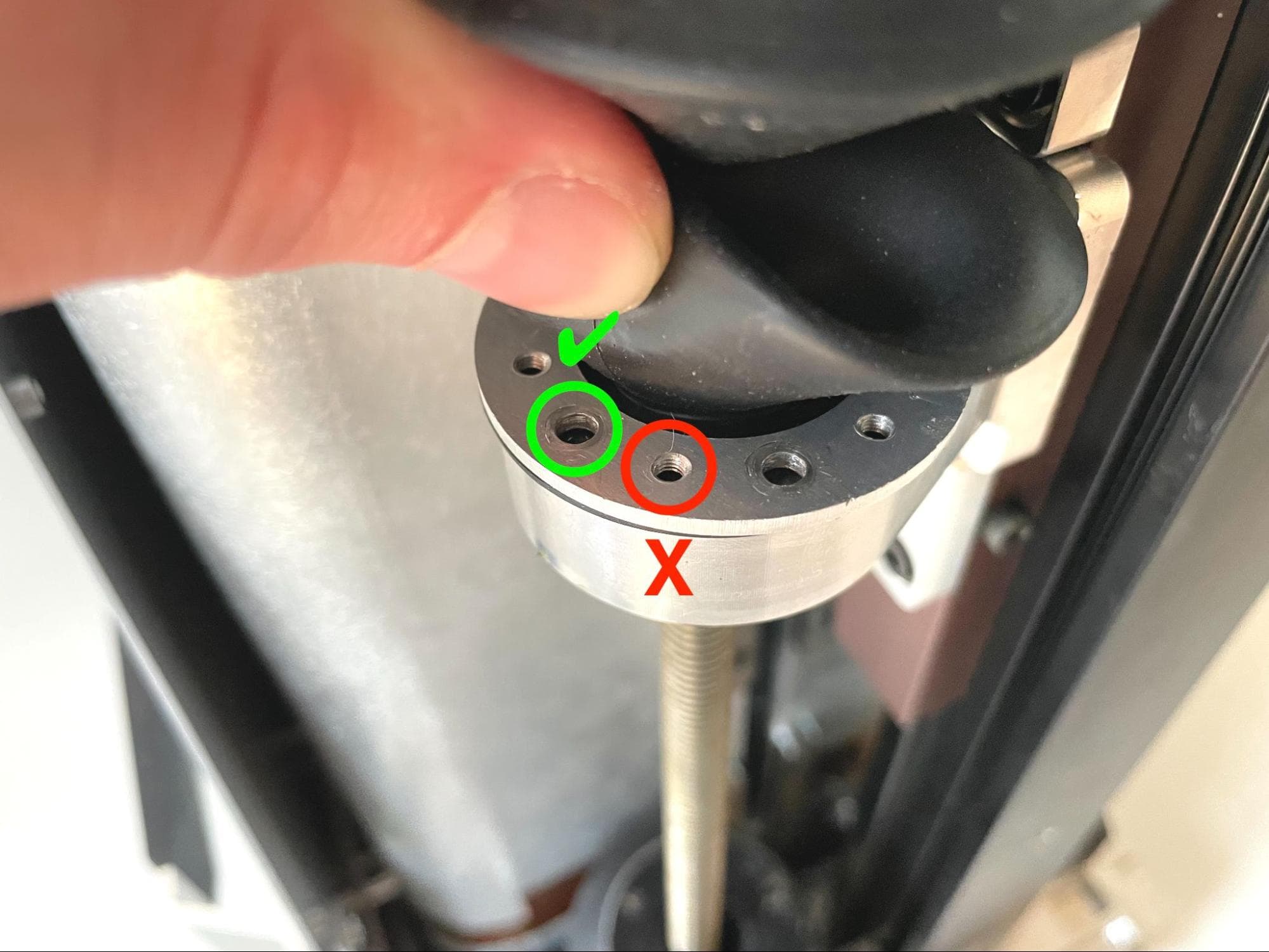

第 4 步:固定螺母座螺丝

检查滑轨螺丝
检查滑轨螺丝

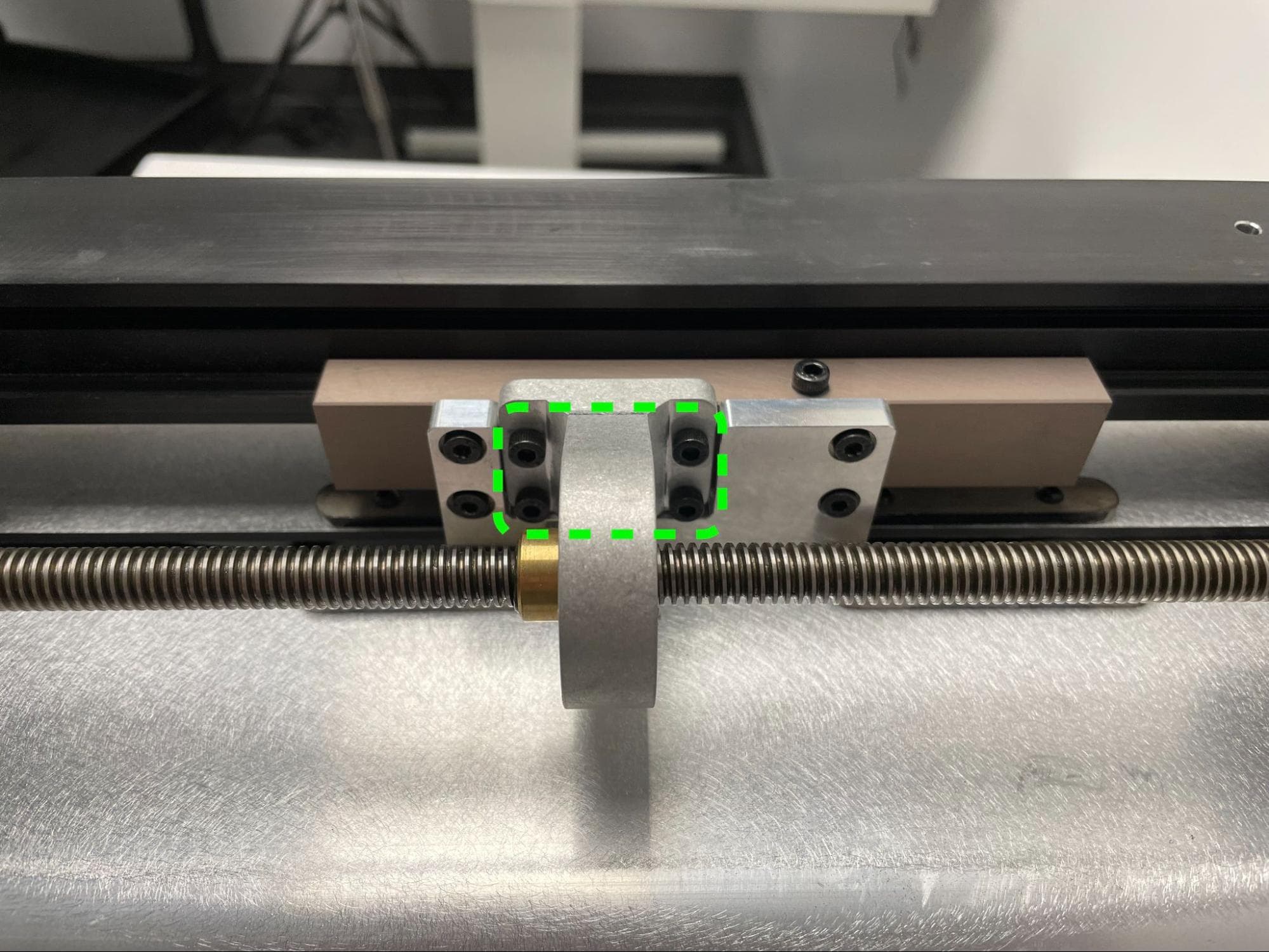

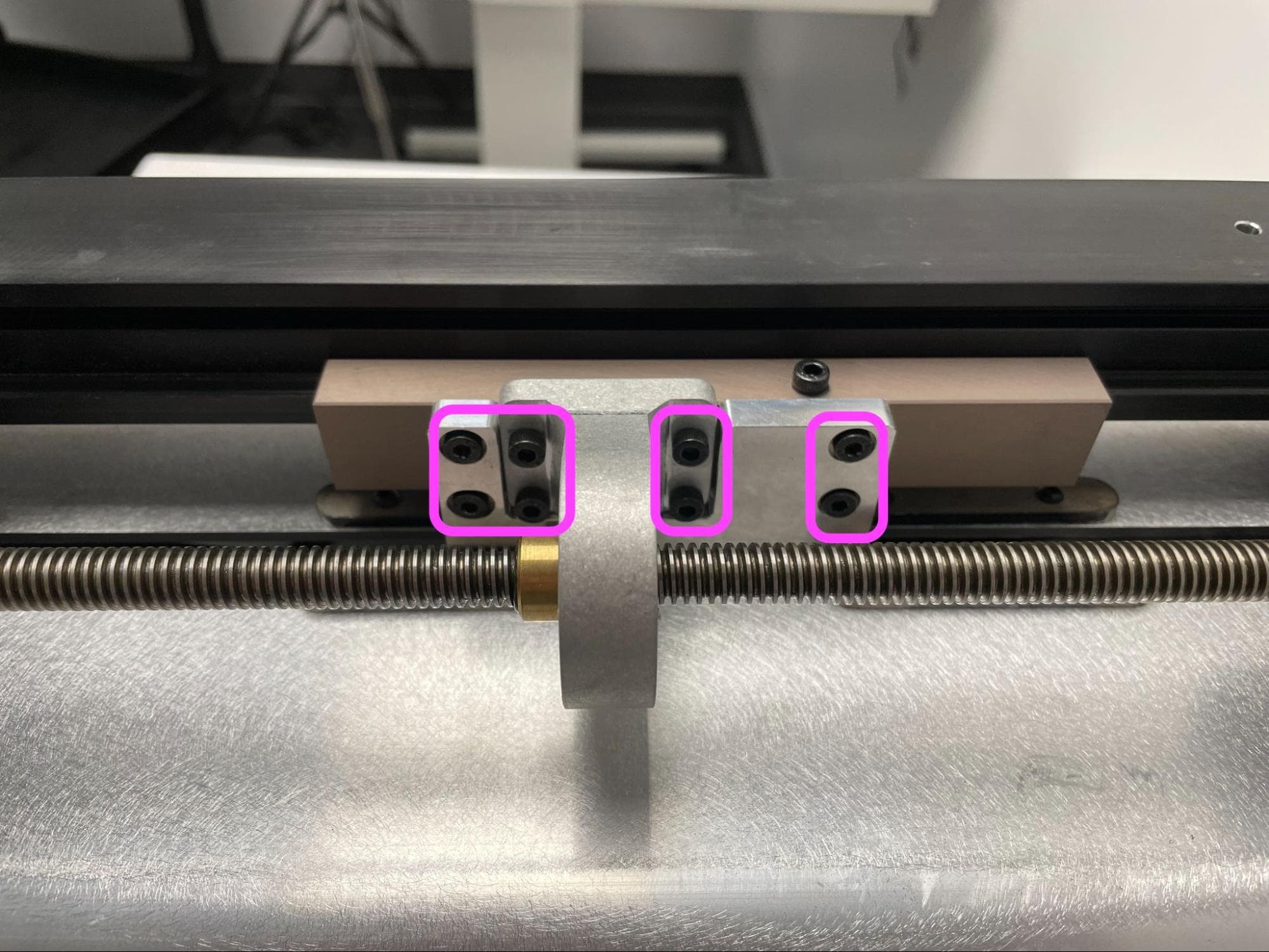

使用 3.0mm 六角扳手 移除 仅一个 的 四颗 10.0mm 将螺杆螺母支架固定在 Z 轴托架上的 M4 内六角螺丝。清洁并重新固定螺丝:

  1. 使用无绒防磨损抹布或棉签和丙酮,清除螺丝和相应内螺纹上的所有螺纹锁固剂残留物。

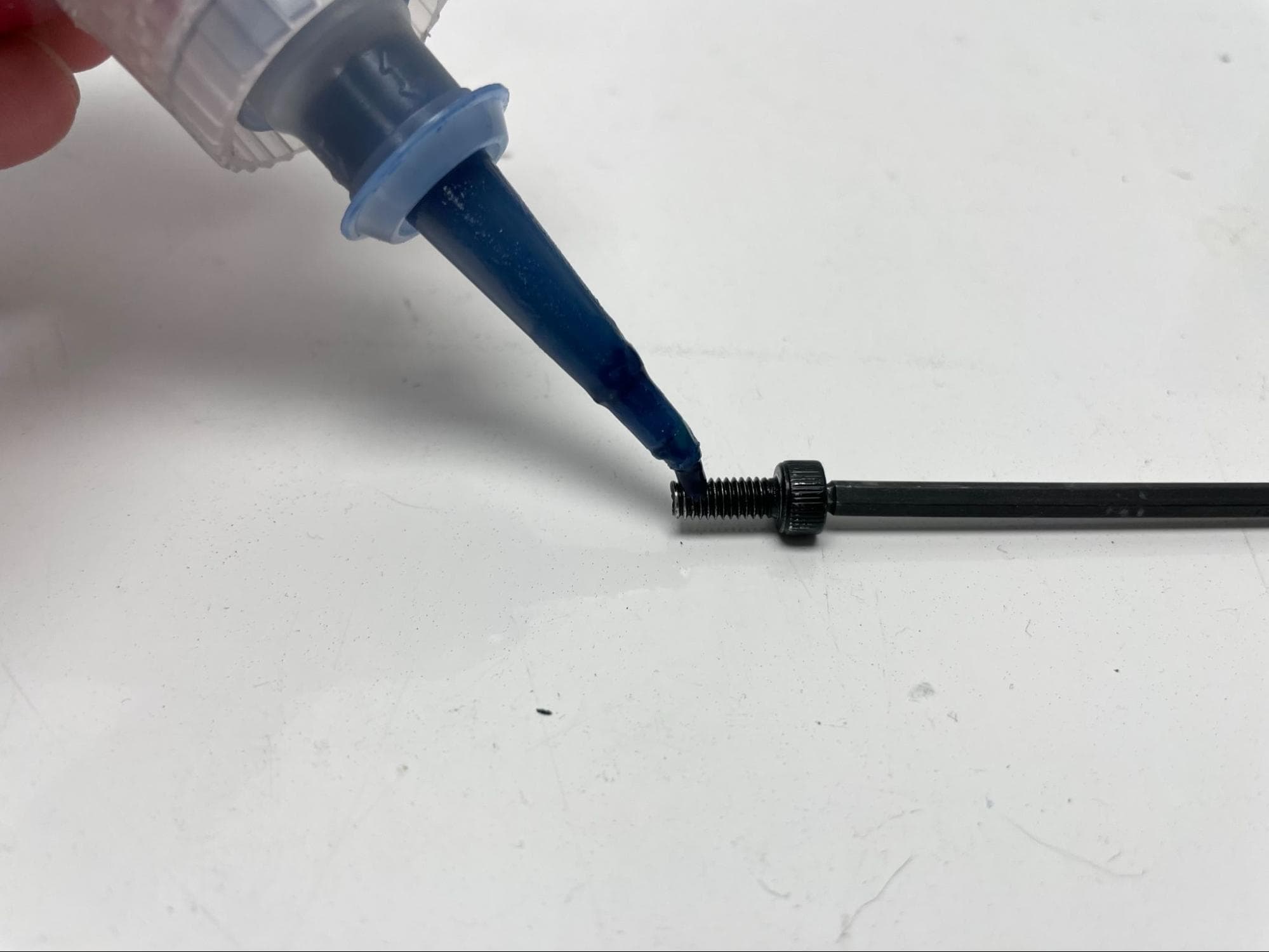

  2. 在螺纹轴的尖端涂抹少量(直径约 2-3mm)Loctite 246 或其他同等螺纹锁固剂。让液滴沿螺纹滚动,但注意不要滴落。
  3. 迅速将内六角螺丝重新拧到螺杆螺母座上。使用扭矩扳手和 3.0mm 六角扳手头,将螺丝拧紧至 2.2N-m。
  4. 对另外三颗螺丝重复上述操作,一次一颗。

第 5 步:固定活塞臂螺丝

检查滑轨螺丝
检查滑轨螺丝

使用 3.0mm 六角扳手 只需移除一个 的 四颗 10.0mm 将活塞臂固定在 Z 轴托架上的 M4 内六角螺丝。清洁并重新固定螺丝:

  1. 使用无绒防磨损抹布或棉签和丙酮,清除螺丝和相应内螺纹上的所有螺纹锁固剂残留物。
  2. 在螺纹轴的尖端涂抹少量(直径约 2-3mm)Loctite 246 或其他同等螺纹锁固剂。让液滴沿螺纹滚动,但注意不要滴落。
  3. 迅速将内六角螺丝重新拧到螺杆螺母座上。使用扭矩扳手和 3.0mm 六角扳手头,将螺丝拧紧至 2.2N-m。
  4. 对另外三颗螺丝重复上述操作,一次一颗。

第 6 步:旋转成型室

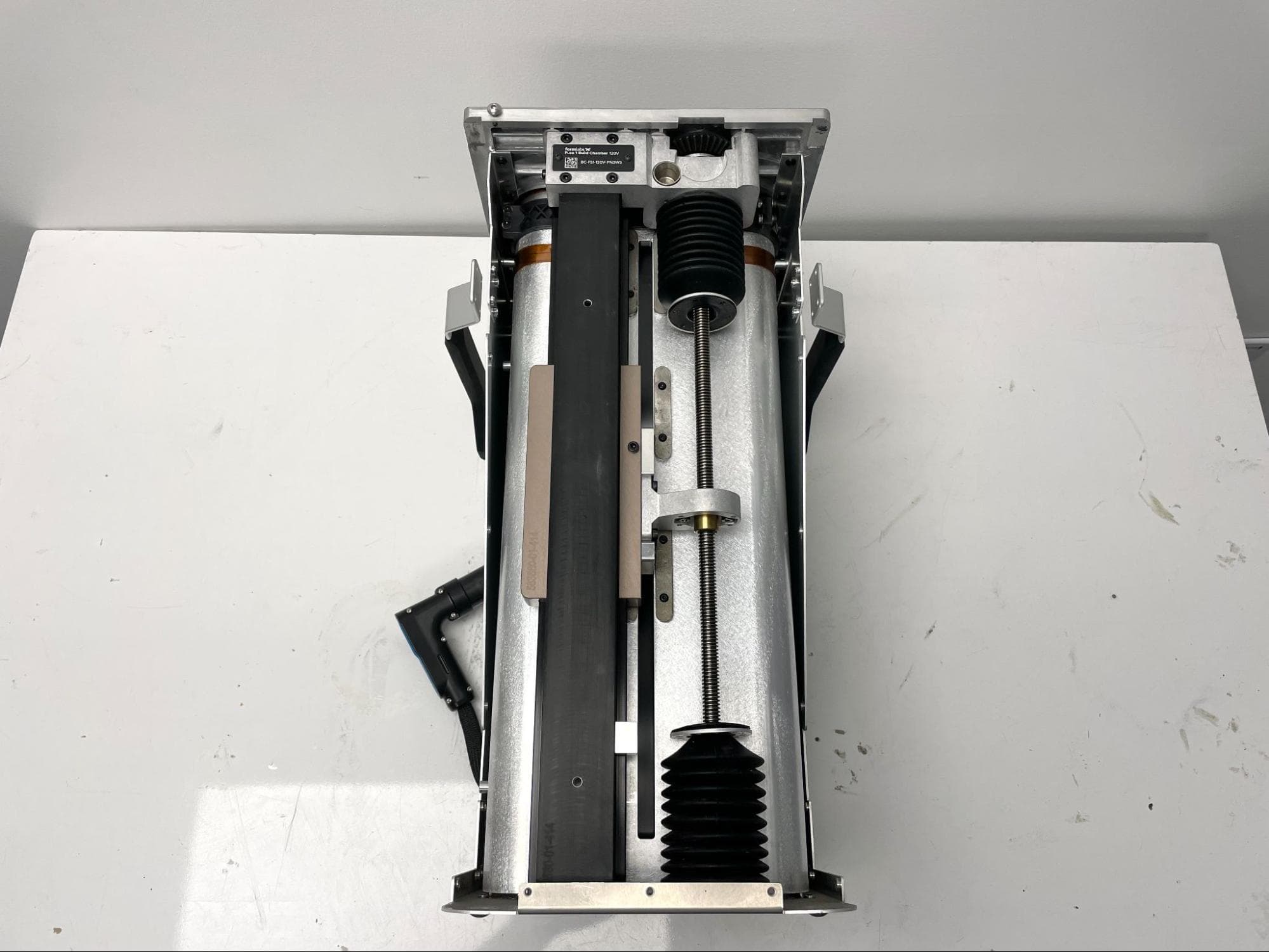

小心翻转成型室,使其顶部表面朝下放置。拆除后部外壳时,请勿通过把手提起成型室。

检查滑轨螺丝

第 7 步:固定第一个波纹管

检查滑轨螺丝
检查滑轨螺丝
检查滑轨螺丝

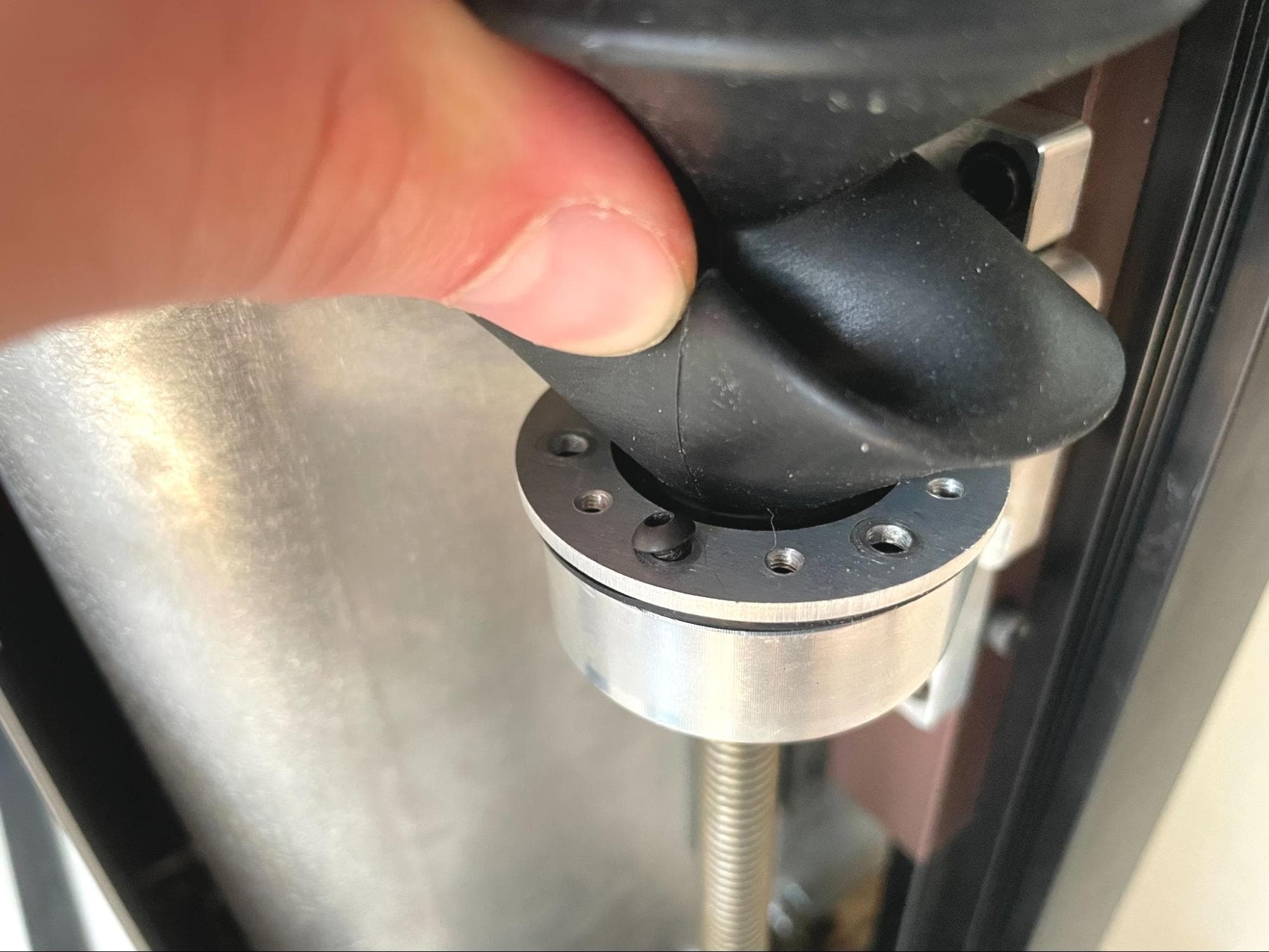

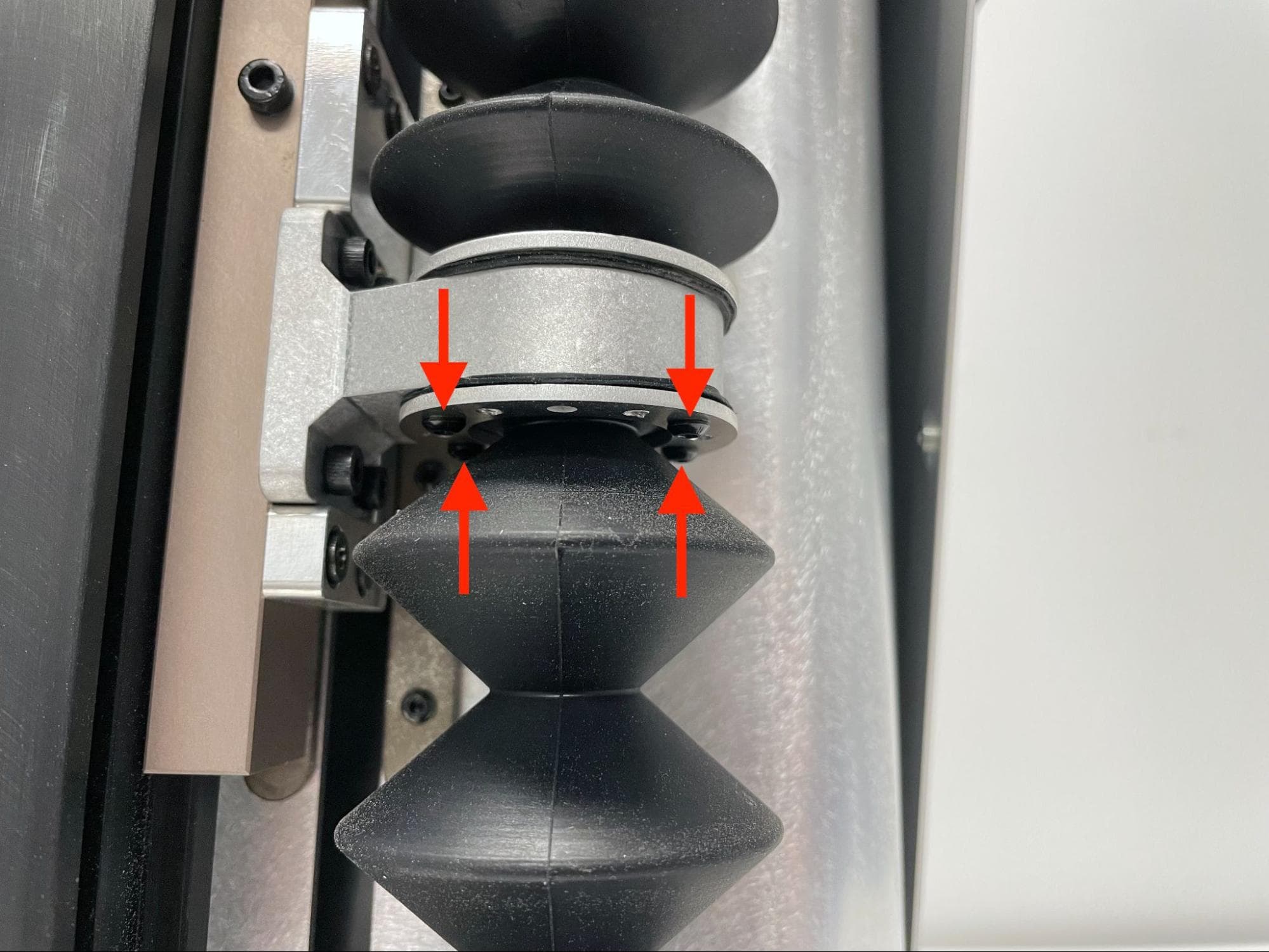

展开最上面的波纹管,使金属法兰下降到螺杆螺母座处。将金属波纹管法兰上的无螺纹螺孔与橡胶波纹管边缘的孔对齐,然后分别将一颗 6.0mm 黑色 M3 圆头螺丝穿过法兰和橡胶边缘的四个螺孔。

使用 2.0mm 内六角扳手拧紧螺丝,直至完全紧固。

第 8 步:旋转成型室

小心地将成型室翻转至正面朝上。在拆卸后部外壳时,请勿通过把手提起成型室。

第 9 步:固定第二个波纹管

对第二个波纹管重复第 7 步。

重新安装打印箱体后壳

概览:固定好滑轨螺丝后,重新安装打印机箱体后部面板。

第 1 步:安装打印机箱体后壳

将后部箱体面板安装到成型室框架上,对准面板周围的 15 个螺孔与成型室中的相应螺孔。

第 2 步:固定打印箱体后壳

更换打印机箱体后壳
更换打印机箱体后壳
更换打印机箱体后壳

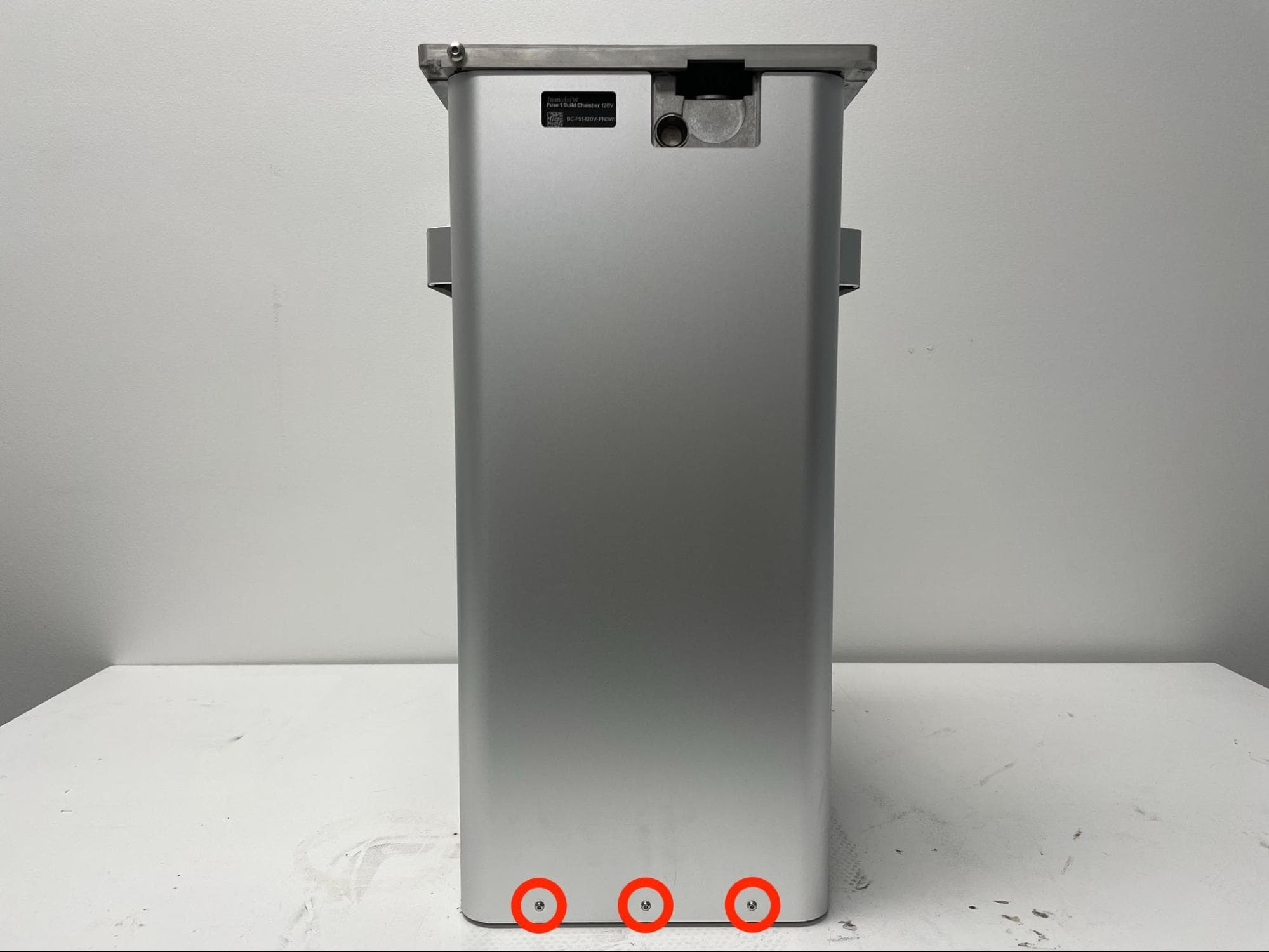

在将后部箱体外壳固定到成型室的每颗 6.0 铬 M3 圆头螺丝上涂抹少量 Loctite 246 或其他同等效能的螺丝固定剂。在 15 个螺孔中各拧入一颗螺丝,然后使用 2.0mm 六角扳手将其拧紧,直至完全紧固。

第 3 步:固定成型室手柄

更换打印机箱体后壳
更换打印机箱体后壳

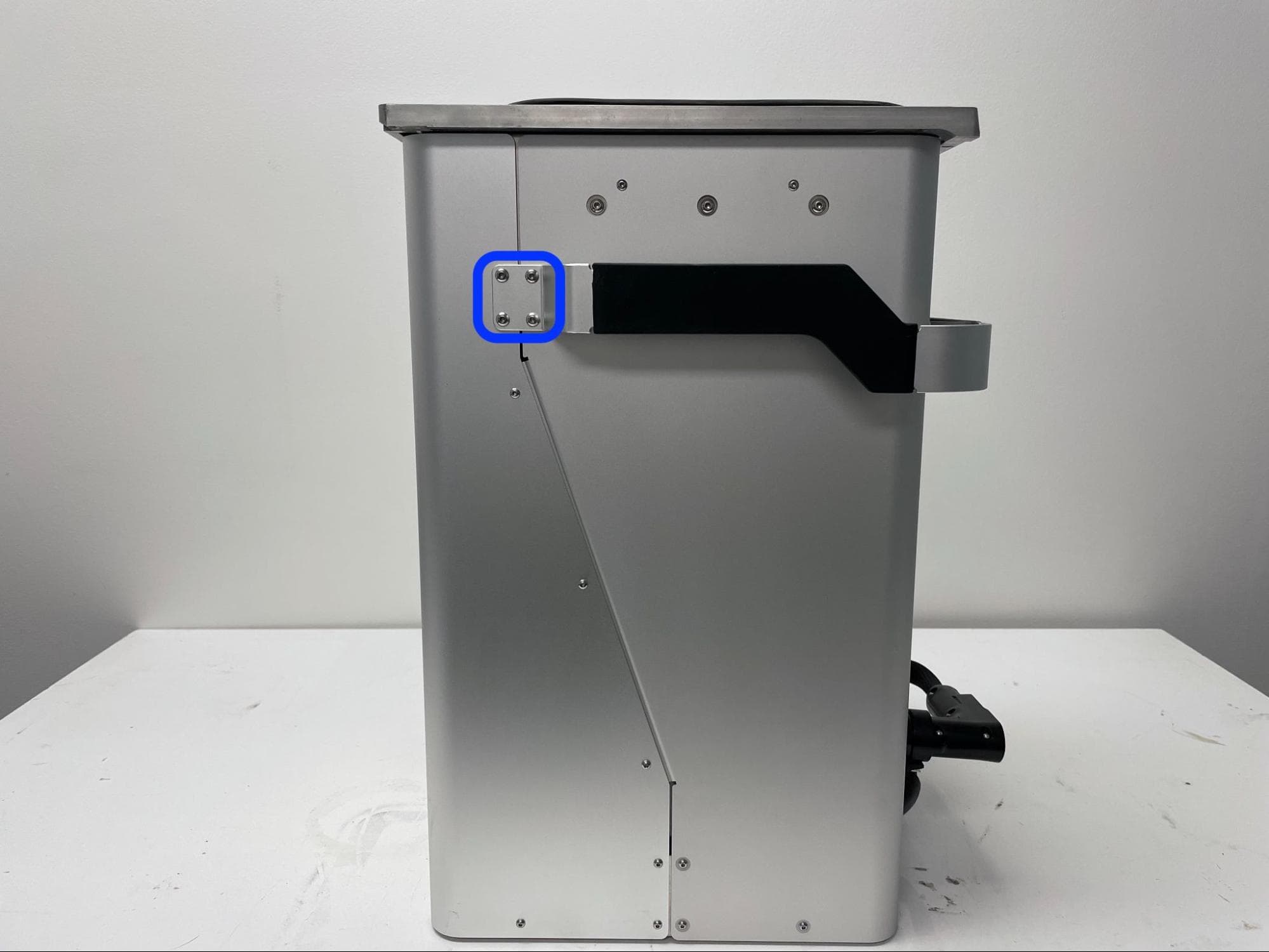

在成型室手柄末端的八个螺孔中各拧入一颗 10.0mm 铬色 M4 圆头螺丝。使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

检查并固定加热板垫片螺丝

概览:在将活塞加热板垫片固定到活塞底座的螺丝上涂抹螺丝固定剂。

第 1 步:重新定位成型室活塞

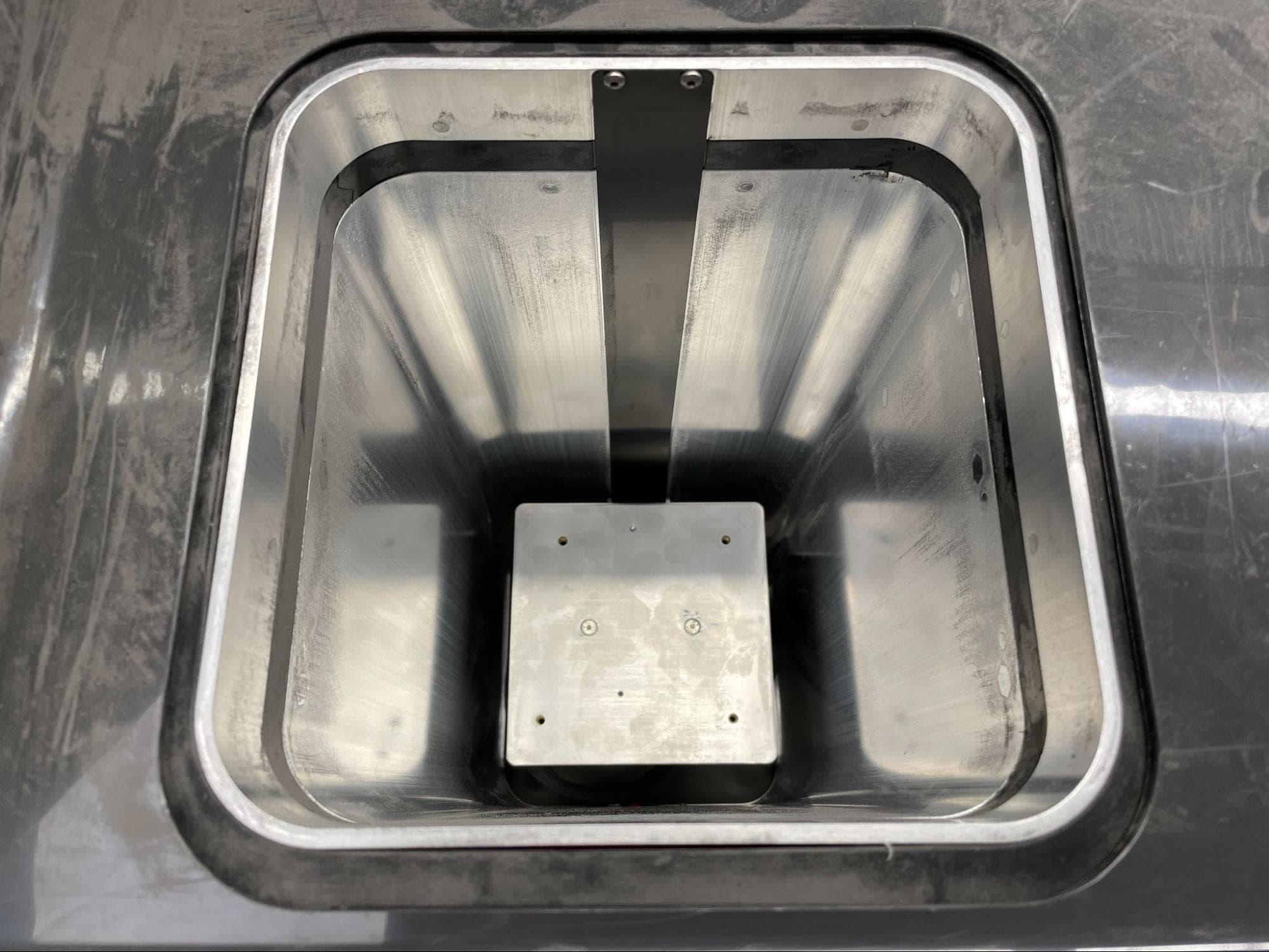

将成型室重新插入打印机或 Fuse Sift。使用机器将活塞顶板降至最低位置。可以使用 Fuse Sift 上的控制面板,或点击打印机触摸屏上的 Maintenance(维护)> Move Motors(移动马达),以控制活塞顶部位置,就像打印床仍然安装时一样。

活塞就位后,从打印机或 Fuse Sift 中取出成型室。

放置活塞 (2/3)

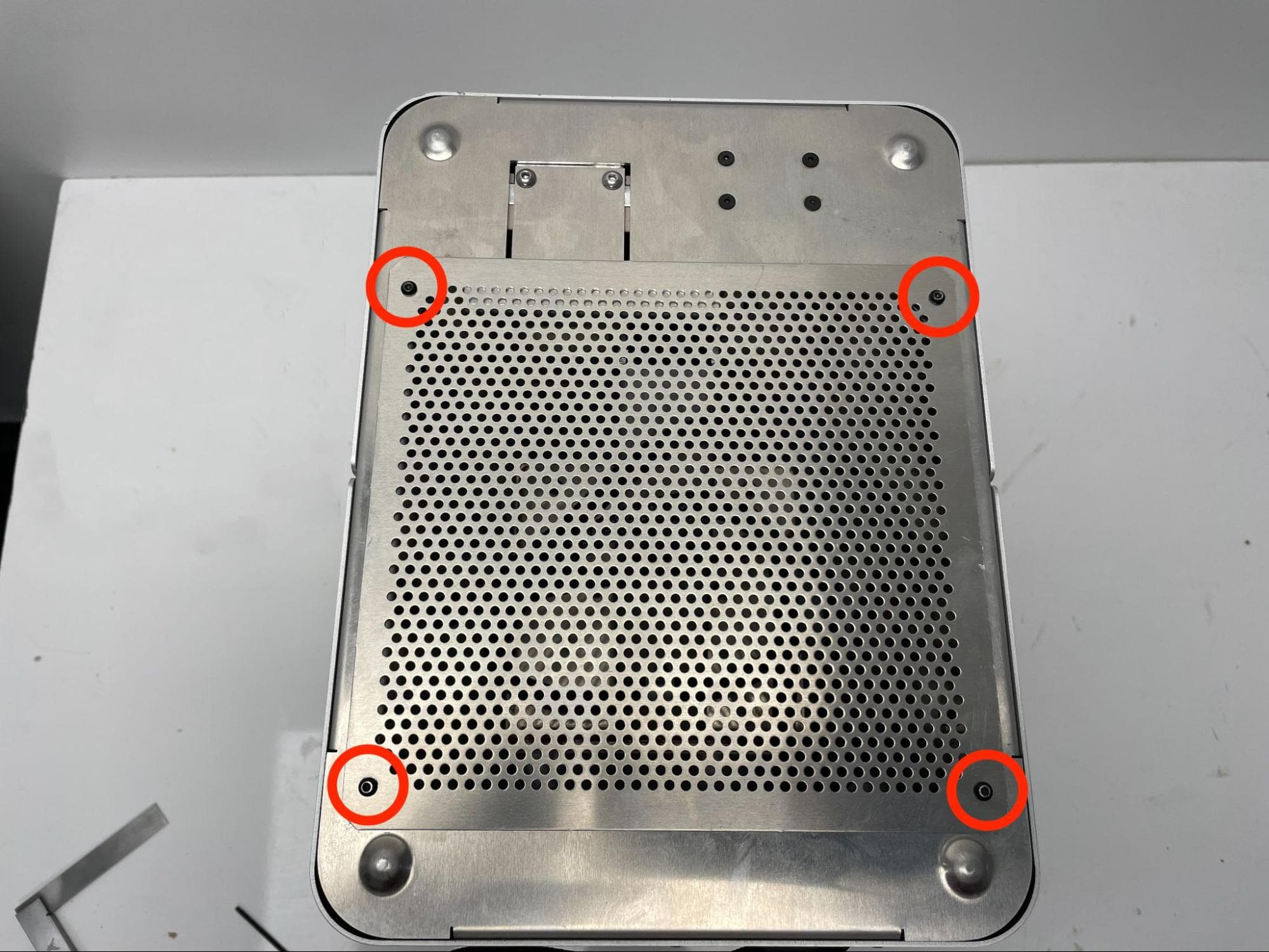

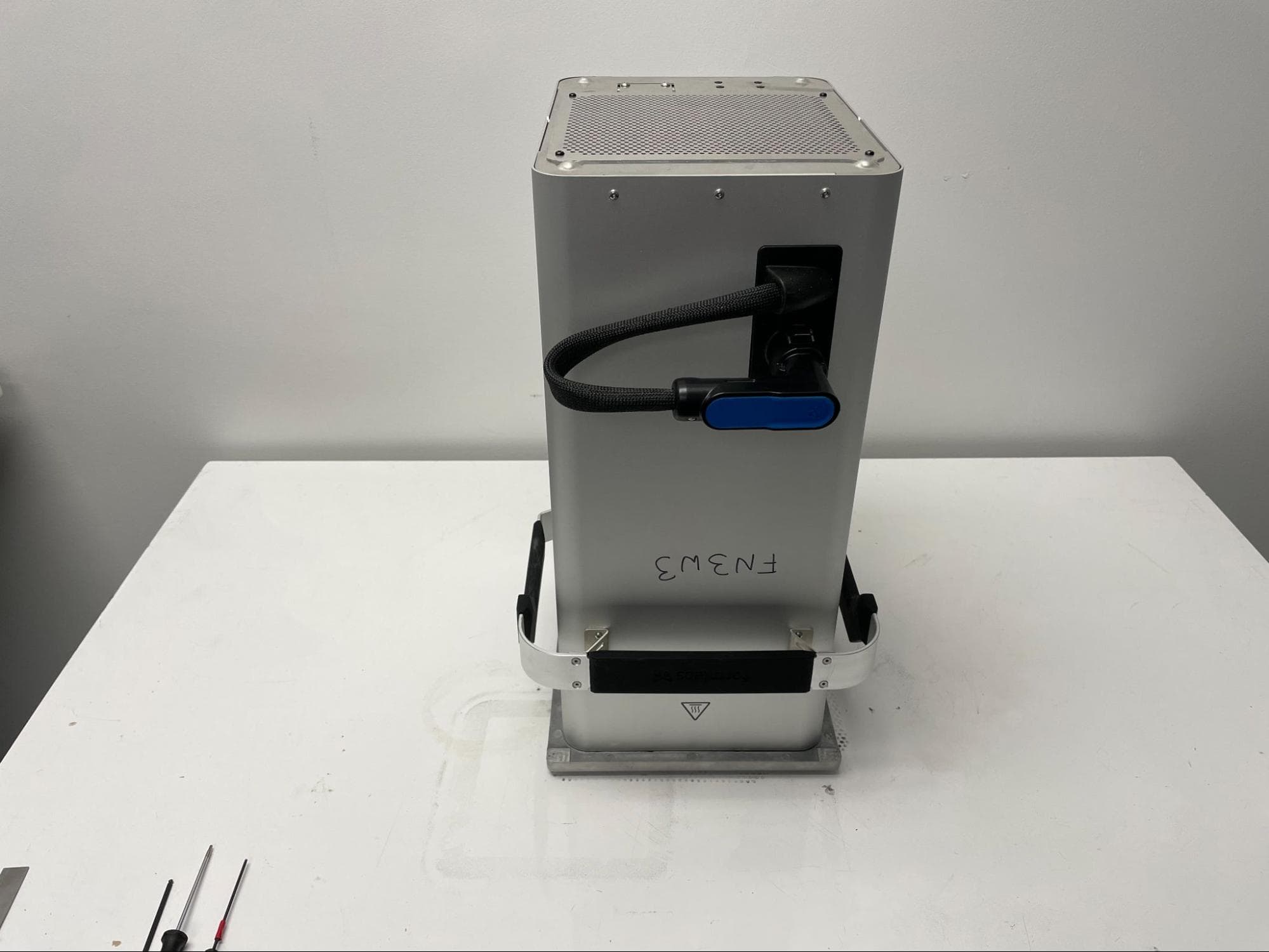

第 2 步:拆卸底部箱体板

检查加热板垫片螺丝
检查加热板垫片螺丝

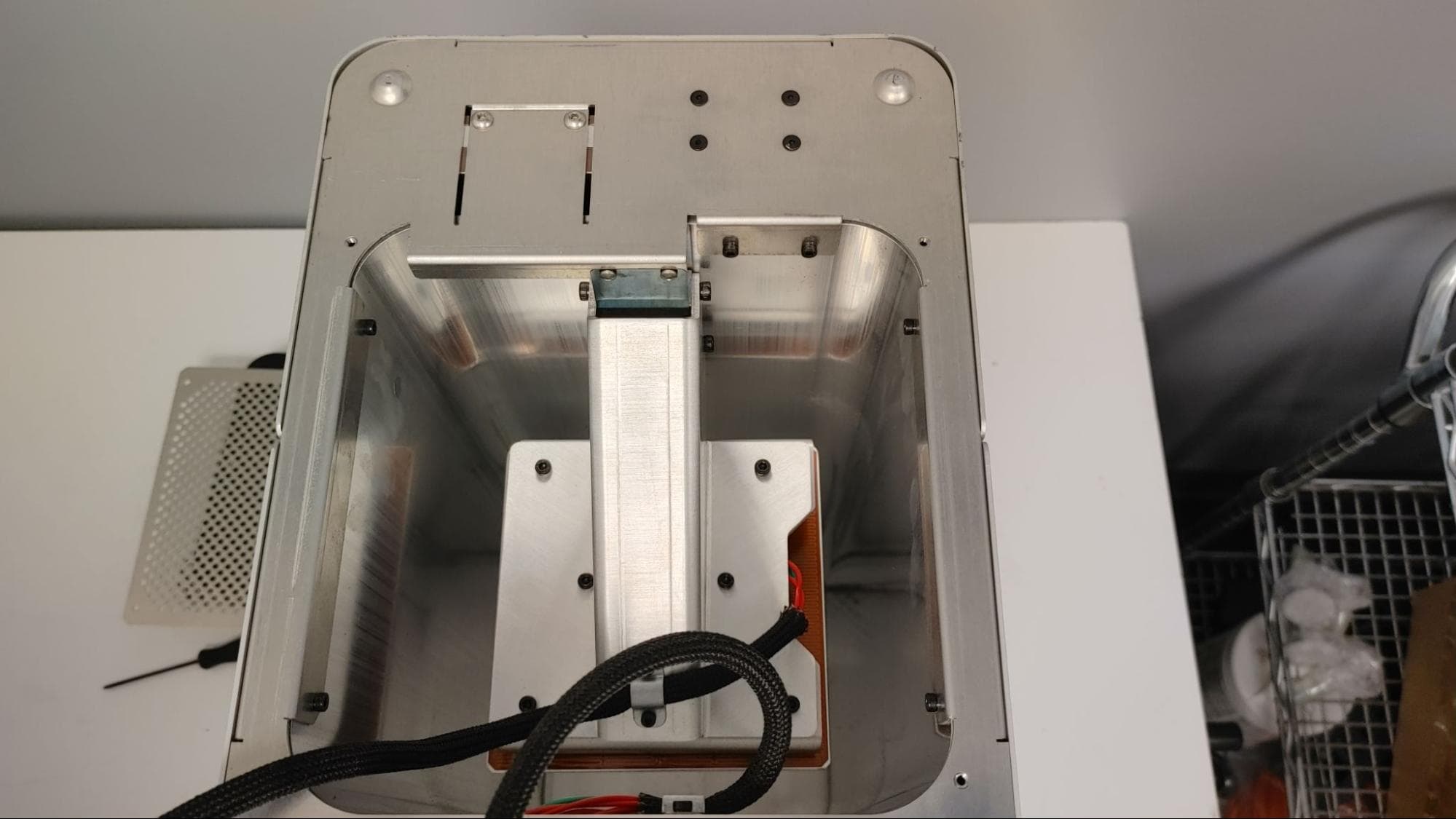

将成型室倒置,放在平整、干净的工作台上,连接器朝向您。

使用 2.0mm 六角扳手,拧松并取下将底部箱体面板固定在成型室上的 4 颗 5.0mm M3 圆头螺丝。将螺丝和箱体板放在一旁。

第 3 步:移动成型室电缆线束

小心地将电缆线束移出成型室,以便无障碍地操作活塞组件的底部。

检查加热板垫片螺丝

第 4 步:固定活塞加热板垫片螺丝

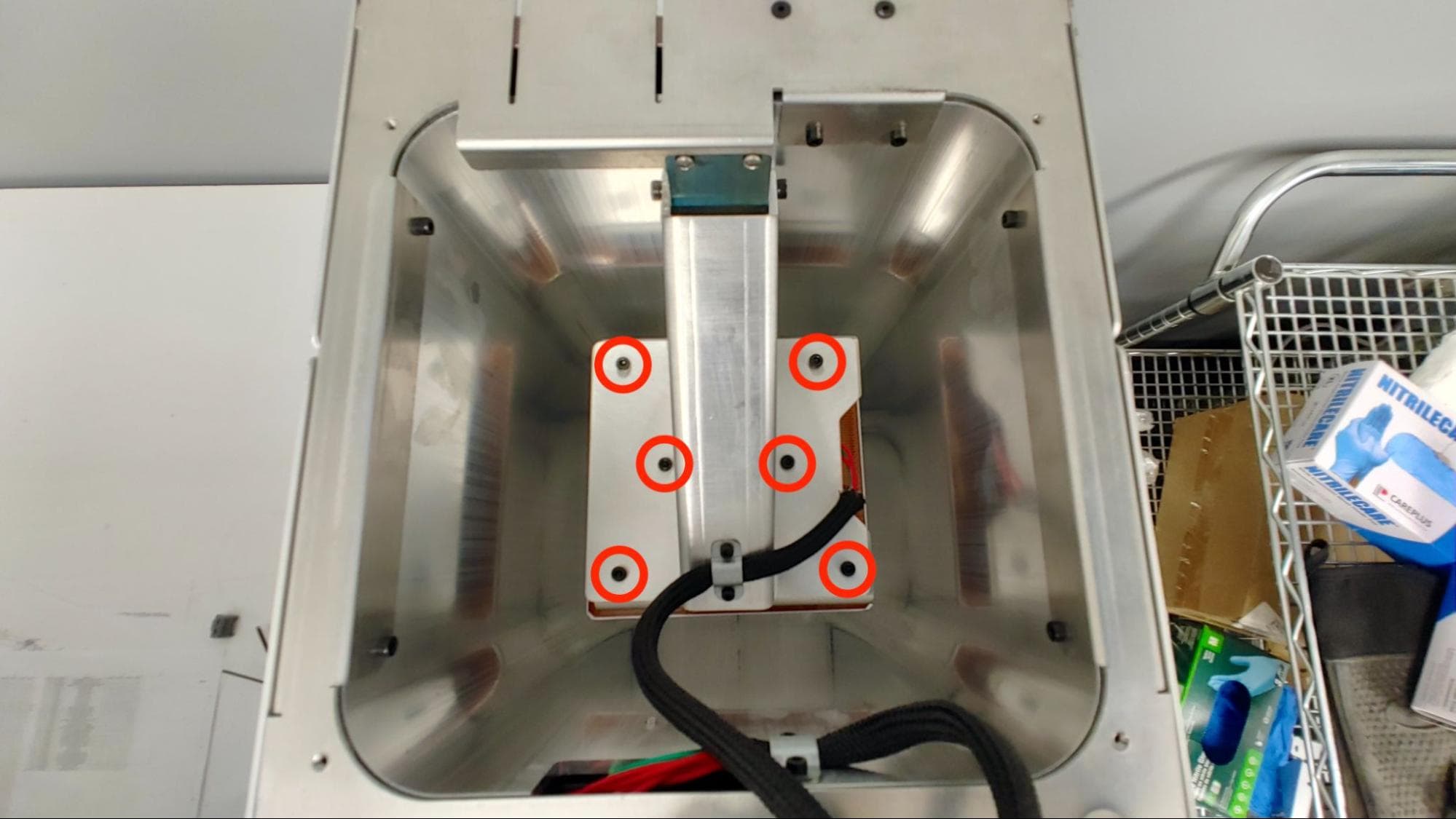

使用 3.0mm 六角扳手 只需移除一个 的 六颗 10.0mm 将活塞加热板垫片固定在活塞底座上的 M4 内六角螺丝。清洁并重新固定螺丝:

  1. 使用非磨损性无绒抹布或棉签和丙酮,清除螺丝和相应内螺纹上的所有螺纹锁固剂。
  2. 在螺纹轴的尖端涂抹少量(直径约 2-3mm)Loctite 246 或其他同等螺纹锁固剂。让液滴沿螺纹滚动,但注意不要滴落。
  3. 迅速将螺丝重新拧到加热板上。使用扭矩扳手和 3.0mm 六角扳手头,将螺丝拧紧至 2.2N-m。
  4. 对另外五颗螺丝重复上述操作,一次一颗。
检查加热板垫片螺丝

检查并固定活塞臂支架螺丝

概览:在将活塞臂固定到线性 Z 轴滑块的螺丝上涂抹螺丝固定剂。

第 1 步:找到活塞臂螺丝

检查活塞臂支架螺丝
检查活塞臂支架螺丝

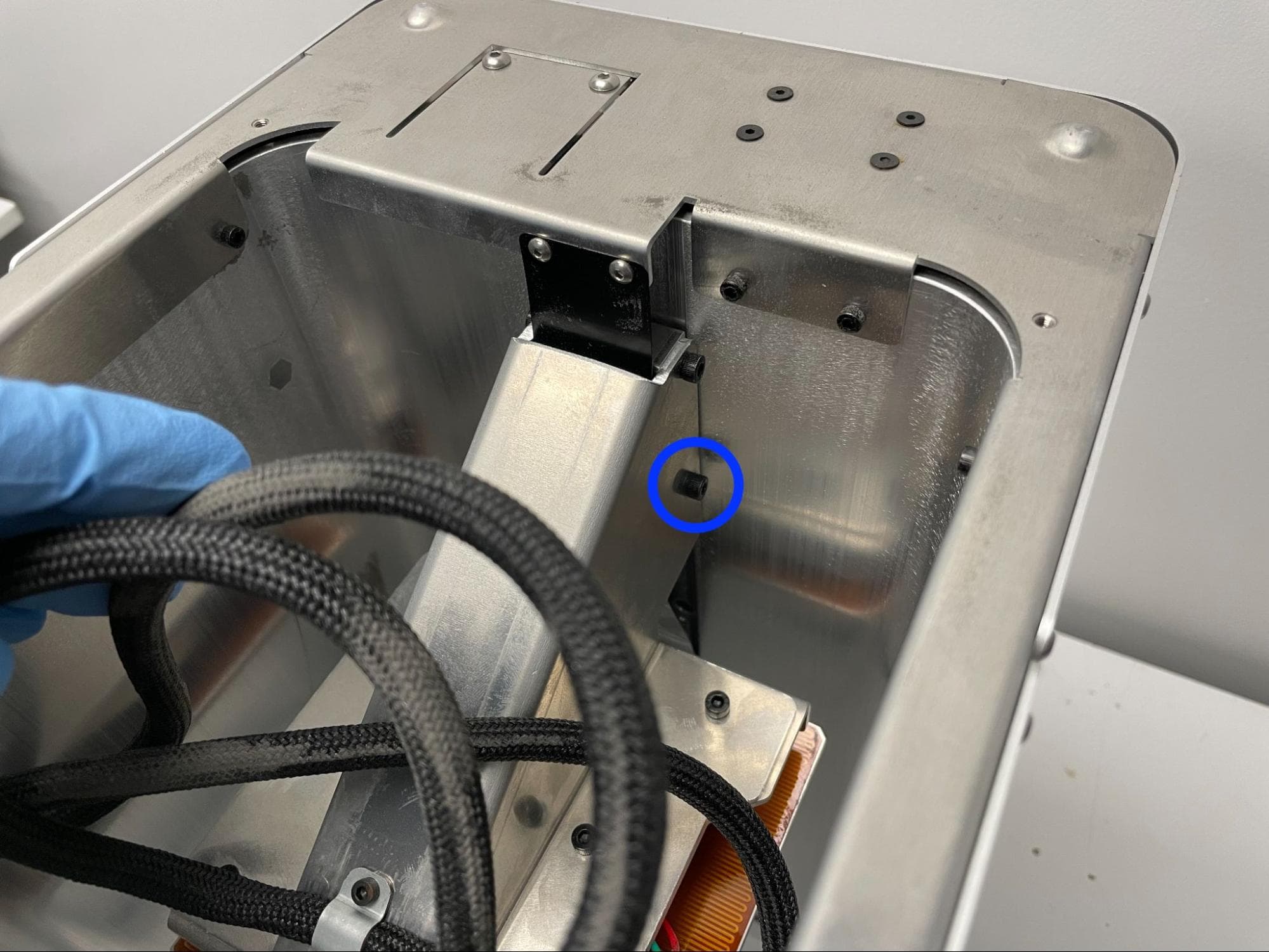

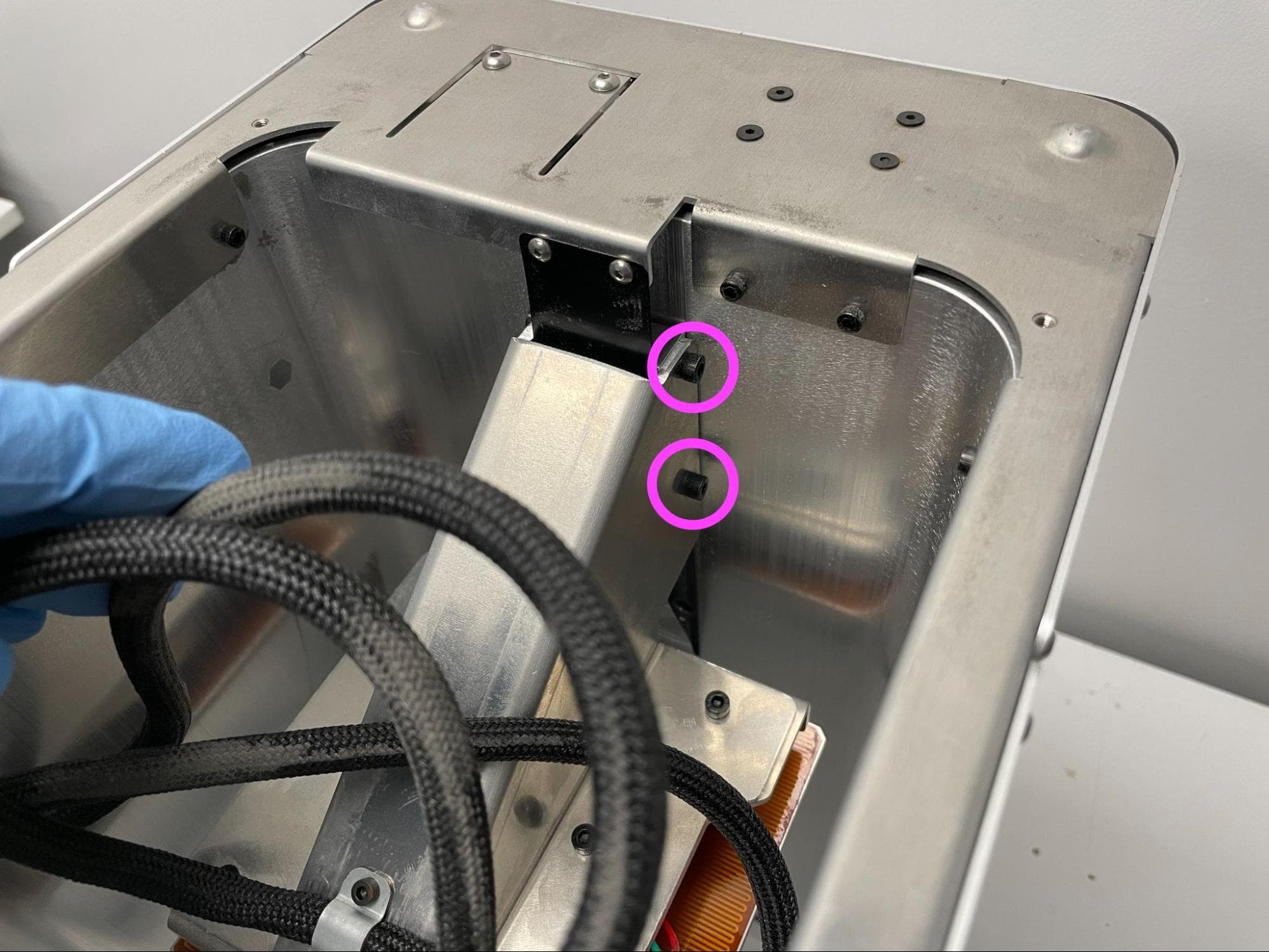

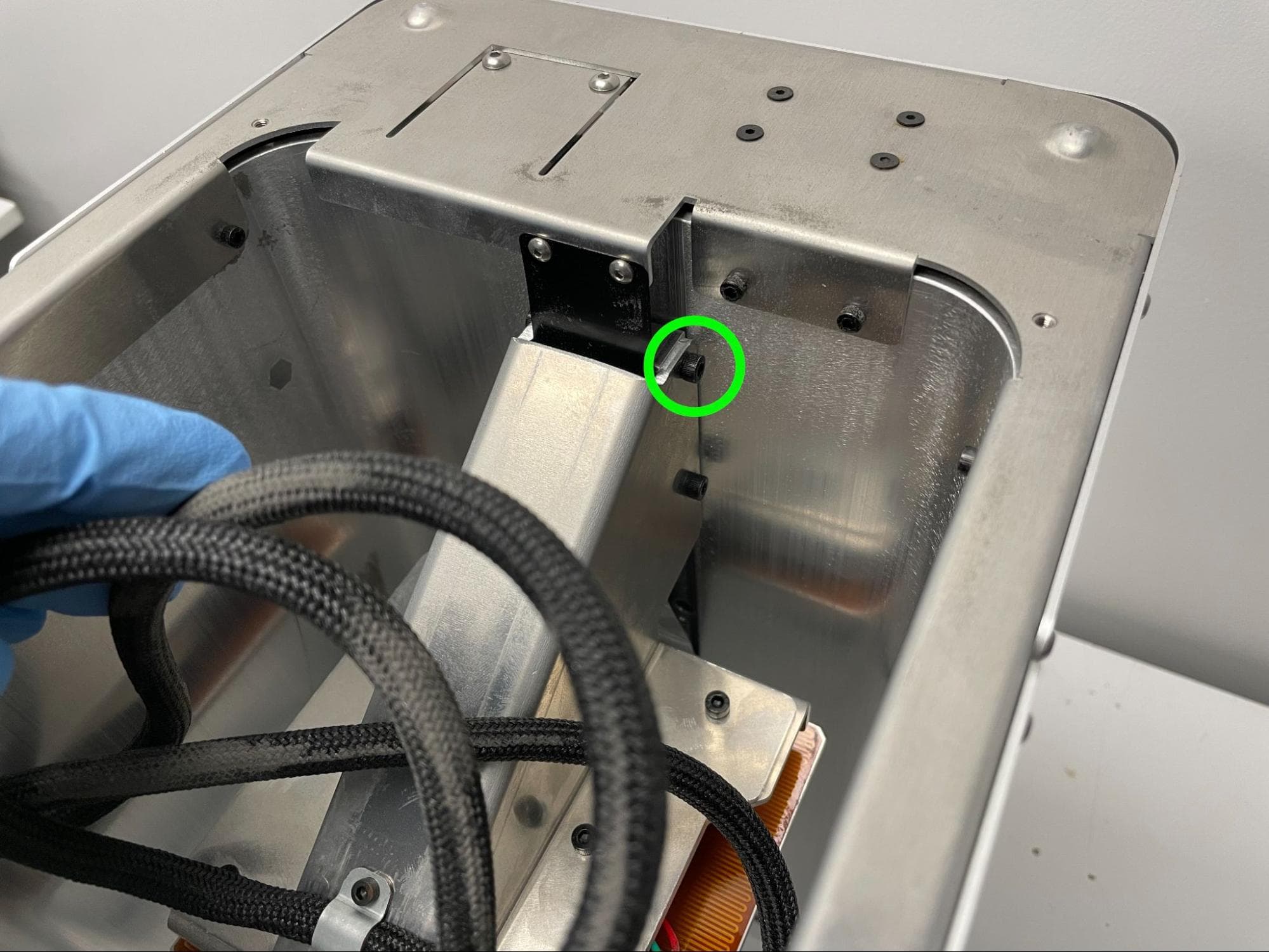

找到 四颗 10.0mm 黑色 将活塞臂固定在 Z 轴直线滑块上的 M4 内六角螺丝。可能需要移开成型室内部的线束,以便找到螺丝。

第 2 步:开始固定活塞臂螺丝

检查活塞臂支架螺丝
检查活塞臂支架螺丝
检查活塞臂支架螺丝
检查活塞臂支架螺丝

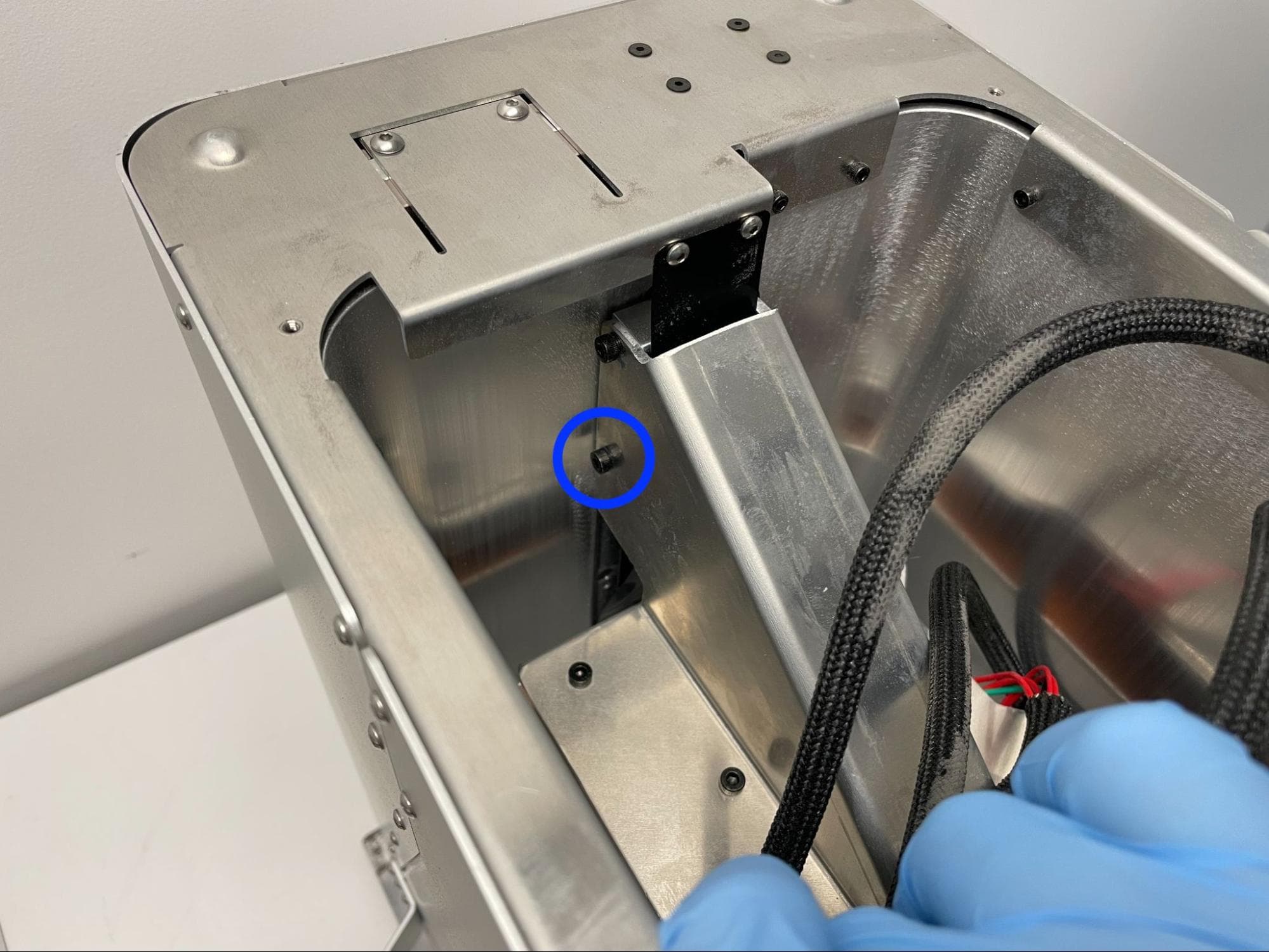

使用 3.0mm 六角扳手 只需移除一个 的 四颗 10.0mm 将活塞臂固定在 Z 轴直线滑块上的 M4 内六角螺丝。清洁并重新固定螺丝:

  1. 使用无绒防磨损抹布或棉签和丙酮,清除螺丝和相应内螺纹上的所有螺纹锁固剂残留物。
  2. 在螺纹轴的尖端涂抹少量(直径约 2-3mm)Loctite 246 或其他同等螺纹锁固剂。让液滴沿螺纹滚动,但注意不要滴落。
  3. 立即将螺丝拧入活塞臂,但此时不要完全拧紧螺丝。
  4. 对另外三颗螺丝重复上述操作,一次一颗。

第 3 步:检查活塞臂是否垂直于成型室内壁

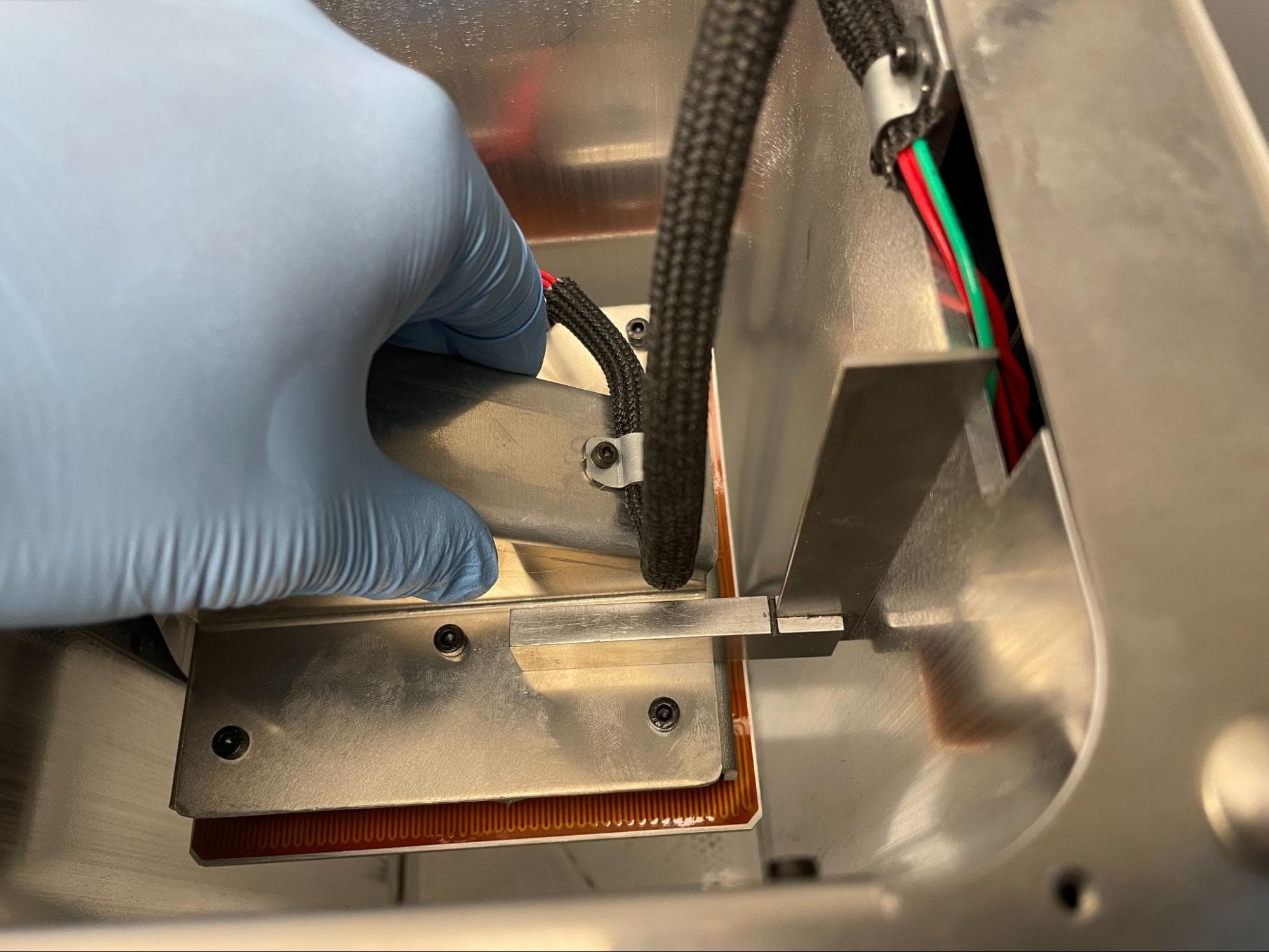

放置 机械师方块 安装到活塞臂的左下侧将 机械师方形刀片 使其接触成型室内壁的相邻前表面。

检查活塞臂支架螺丝

第 4 步:调整活塞臂

检查活塞臂支架螺丝
检查活塞臂支架螺丝
检查活塞臂支架螺丝

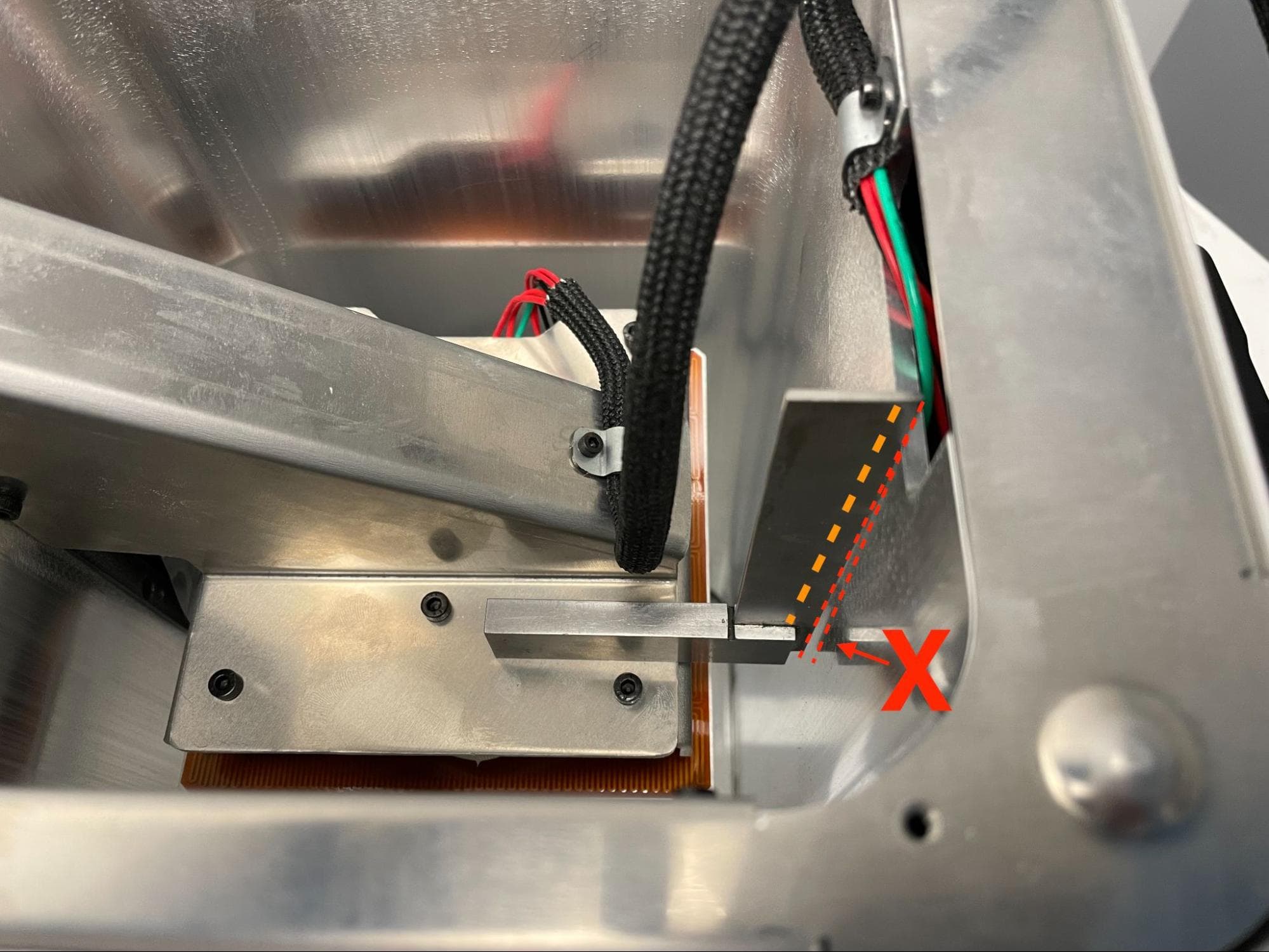

调整活塞臂,使 叶片边缘 是 与内壁齐平将角尺保持在露出的螺杆左边。

注意:

如果使用金属角尺,请谨慎操作。刮伤或戳穿成型室内壁可能会损坏打印床毛毡密封件,导致泄漏。

第 5 步:完全固定活塞臂螺丝

检查活塞臂支架螺丝
检查活塞臂支架螺丝
检查活塞臂支架螺丝
检查活塞臂支架螺丝

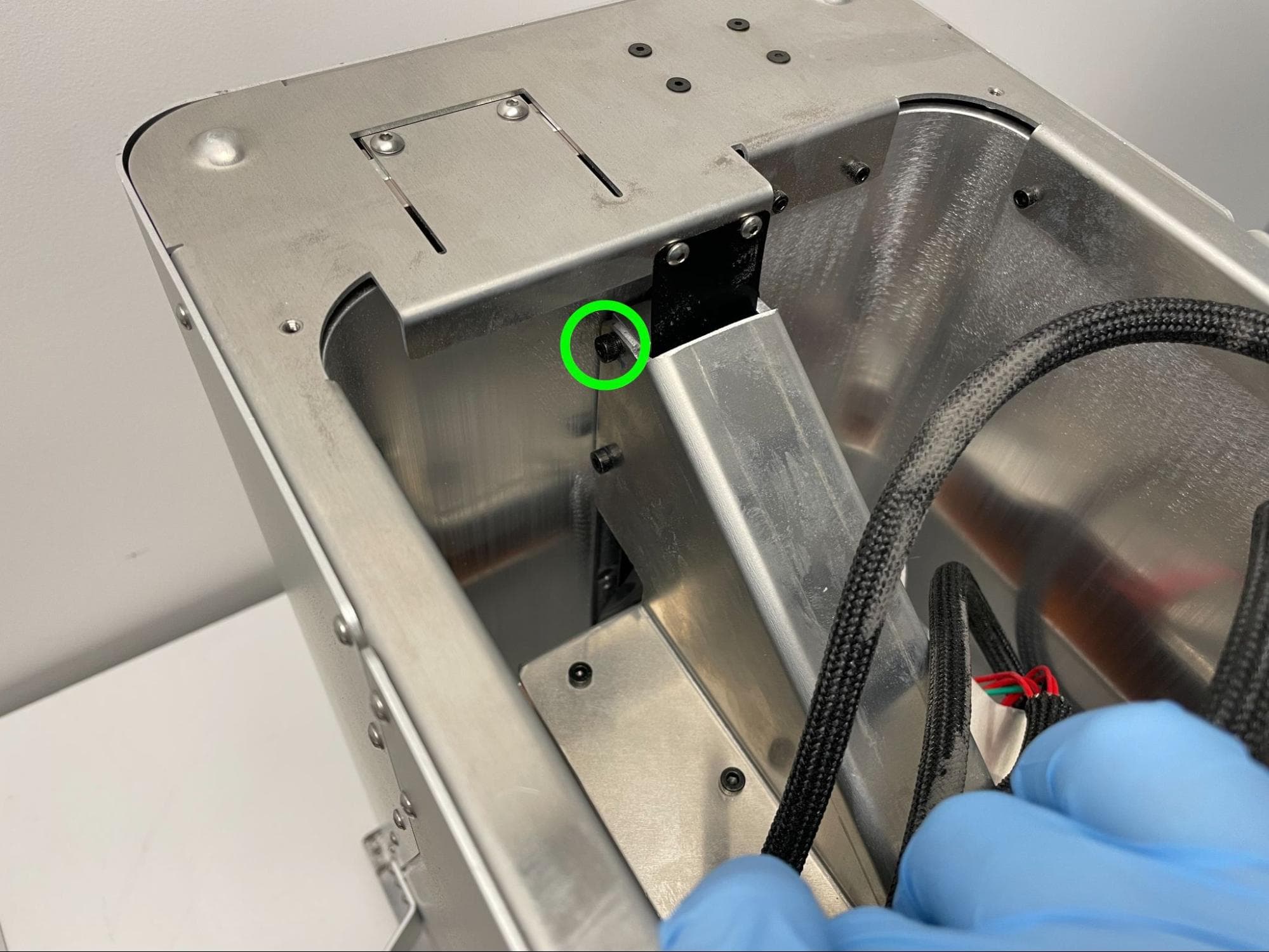

一旦 活塞臂底座与内壁垂直 使用扭矩扳手和 3.0mm 平头六角扳手将最上方右侧活塞臂螺丝(正对方形)拧紧至 2.2N-m。

对另外三颗螺丝重复上述操作,每次拧紧一颗螺丝后检查其垂直度。

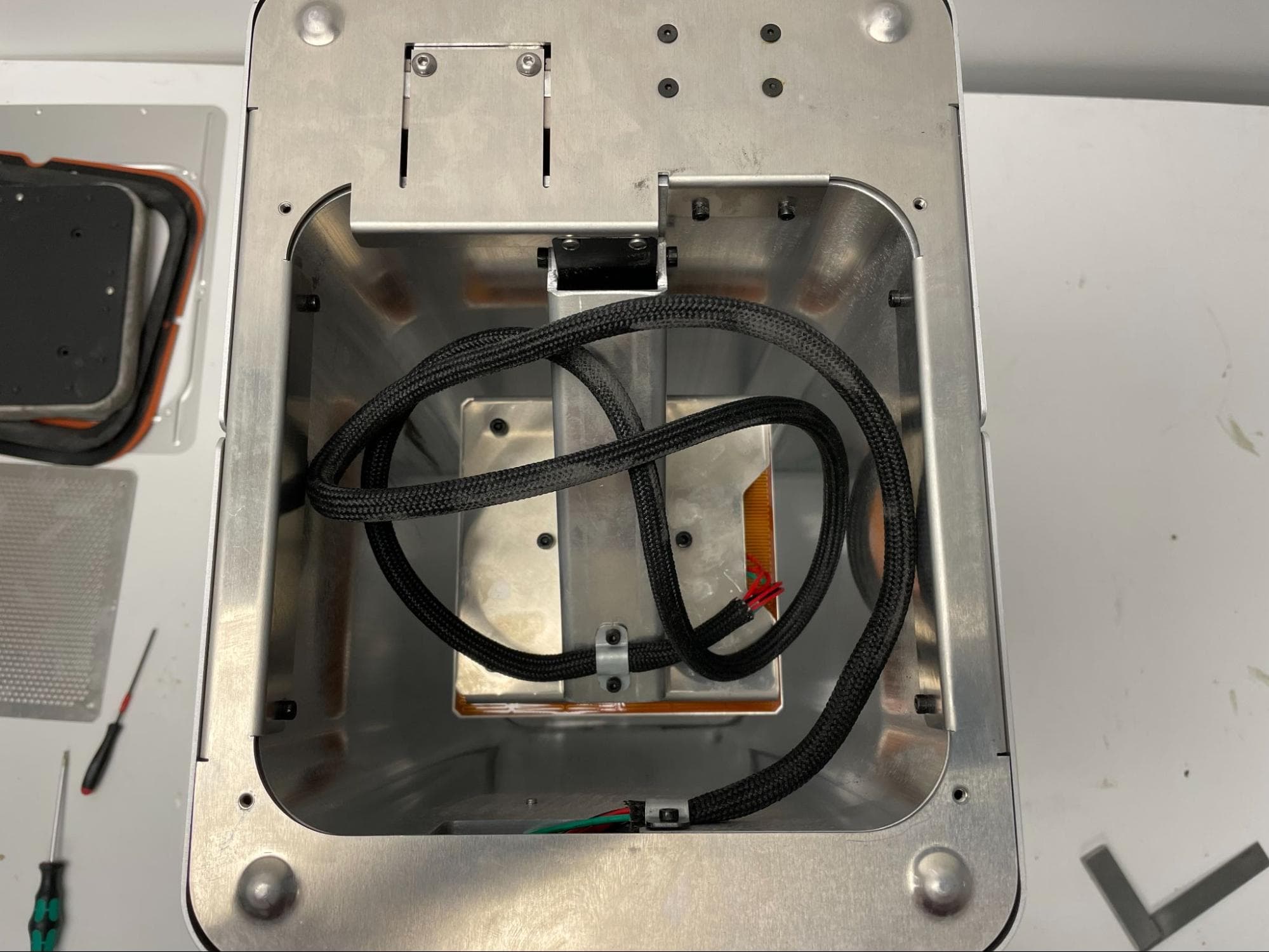

第 6 步:布置成型室的线束

将线束以 8 字形塞回成型室。确保线束未伸出活塞加热板。

检查活塞臂支架螺丝

重新组装成型室

概览:固定好成型室的所有螺丝后,重新安装底部箱体板和打印床。

第 1 步:安装并固定底部箱体板

将底部箱体板放在成型室的底部。将板上的四个螺孔与成型室中的相应孔对齐。

在四个螺孔中各拧入一颗 5.0mm M3 圆头螺丝,然后使用 2.0mm 六角扳手将其拧紧,直至完全紧固。

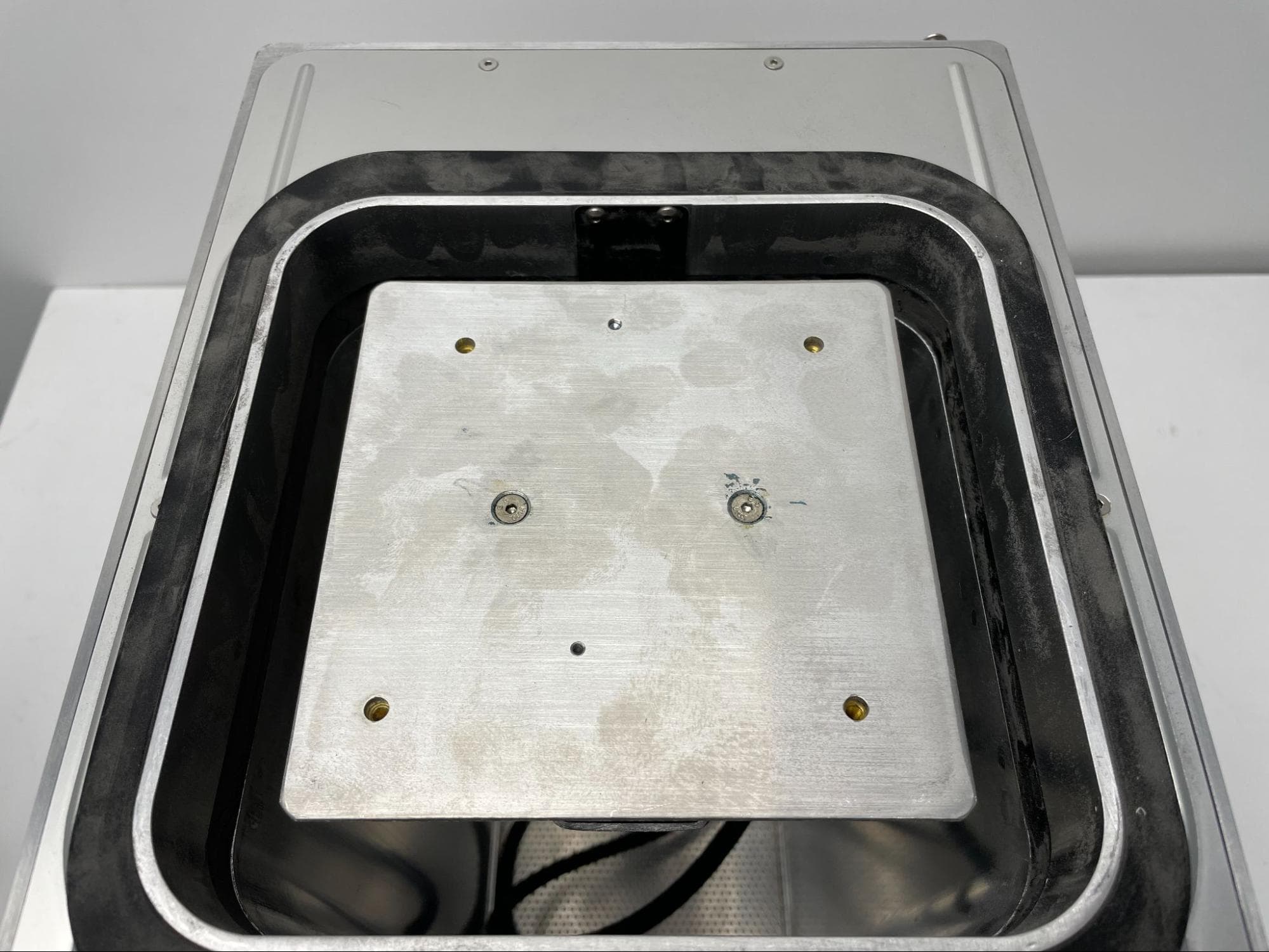

放置活塞 (3/3)

第 2 步:重新放置成型室活塞

将成型室重新插入打印机或 Fuse Sift。使用机器将活塞顶升至最高位置。可以使用 Fuse Sift 上的控制面板,或点击打印机触摸屏上的 Maintenance(维护)> Move Motors(移动马达),以控制活塞顶部位置,就像打印床仍然安装时一样。

在取下打印床后,应避免任何粉末溢出到成型室中。活塞就位后,从打印机或 Fuse Sift 中取出成型室。

放置活塞 (3/3)

第 3 步:清洁活塞顶部

清理沉积在活塞顶部的粉末。用无绒抹布沾取 擦拭活塞顶部。

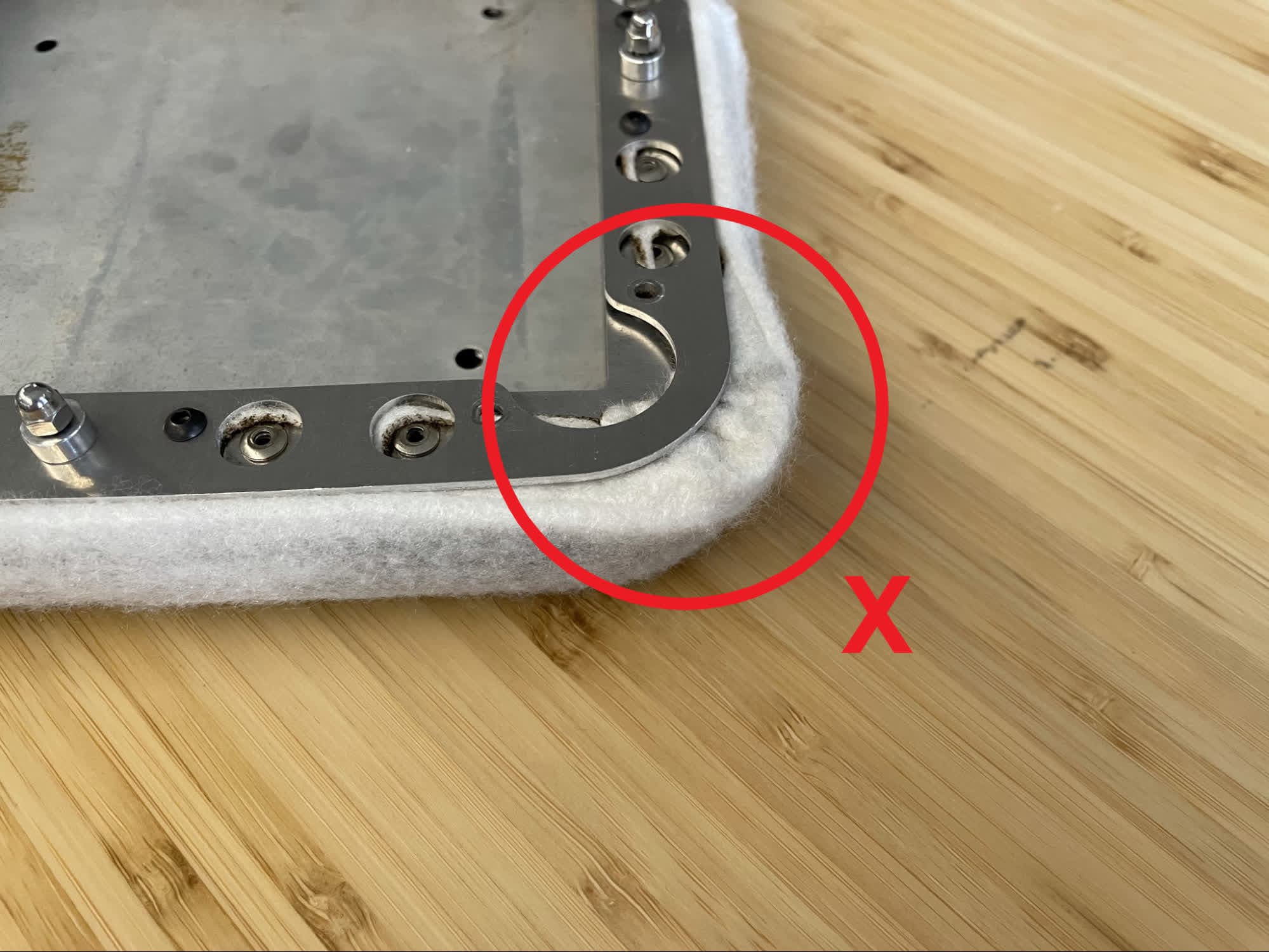

第 4 步:检查打印床

更换打印床
更换打印床

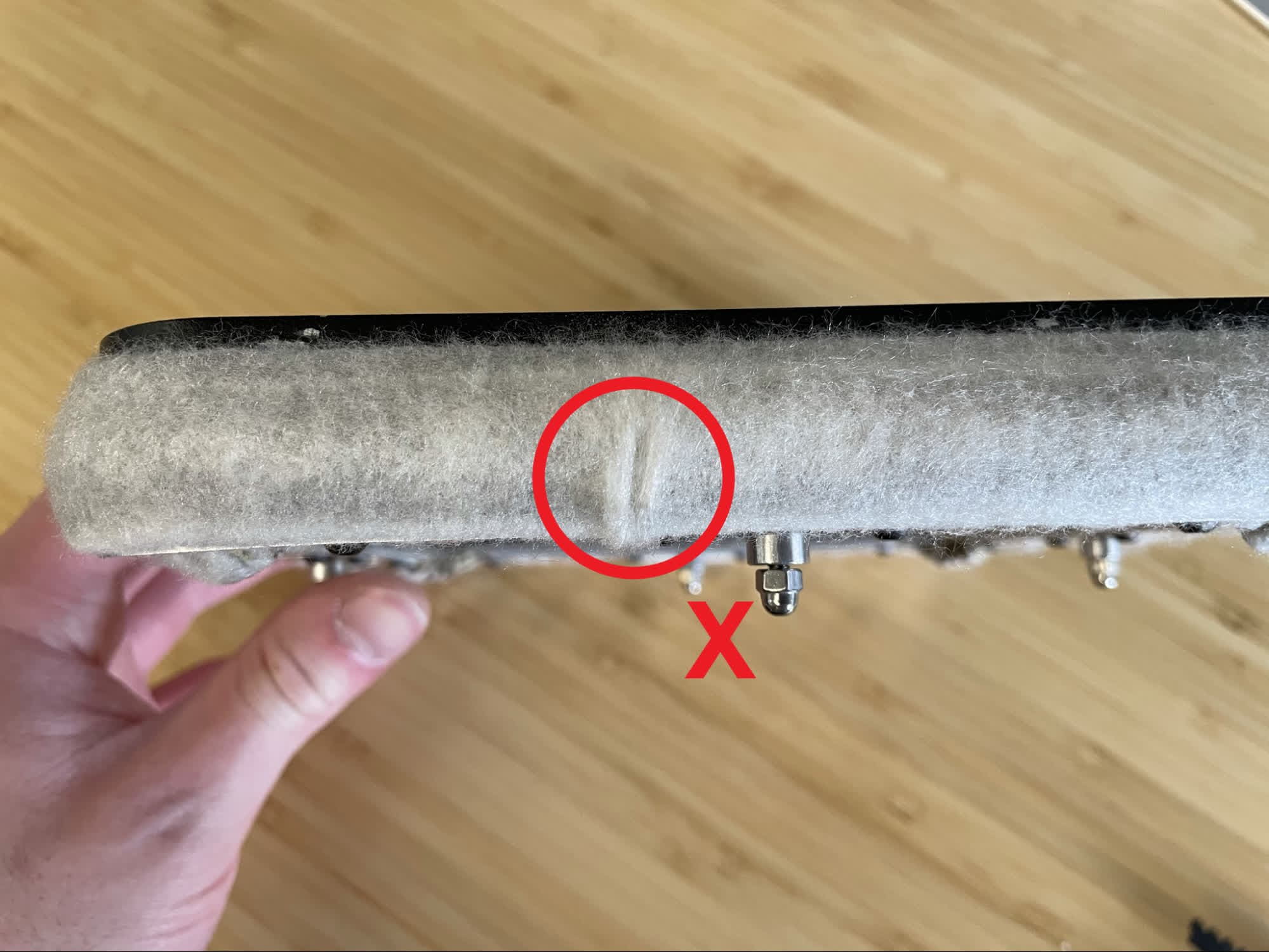

检查打印床边缘的毛毡密封件是否有任何切口或撕裂。检查其是否已正确固定在打印床组件的其他部分上。如果毛毡密封件损坏或从组件上脱落,请勿使用原有的打印床。

第 5 步:安装打印床

更换打印床
更换打印床

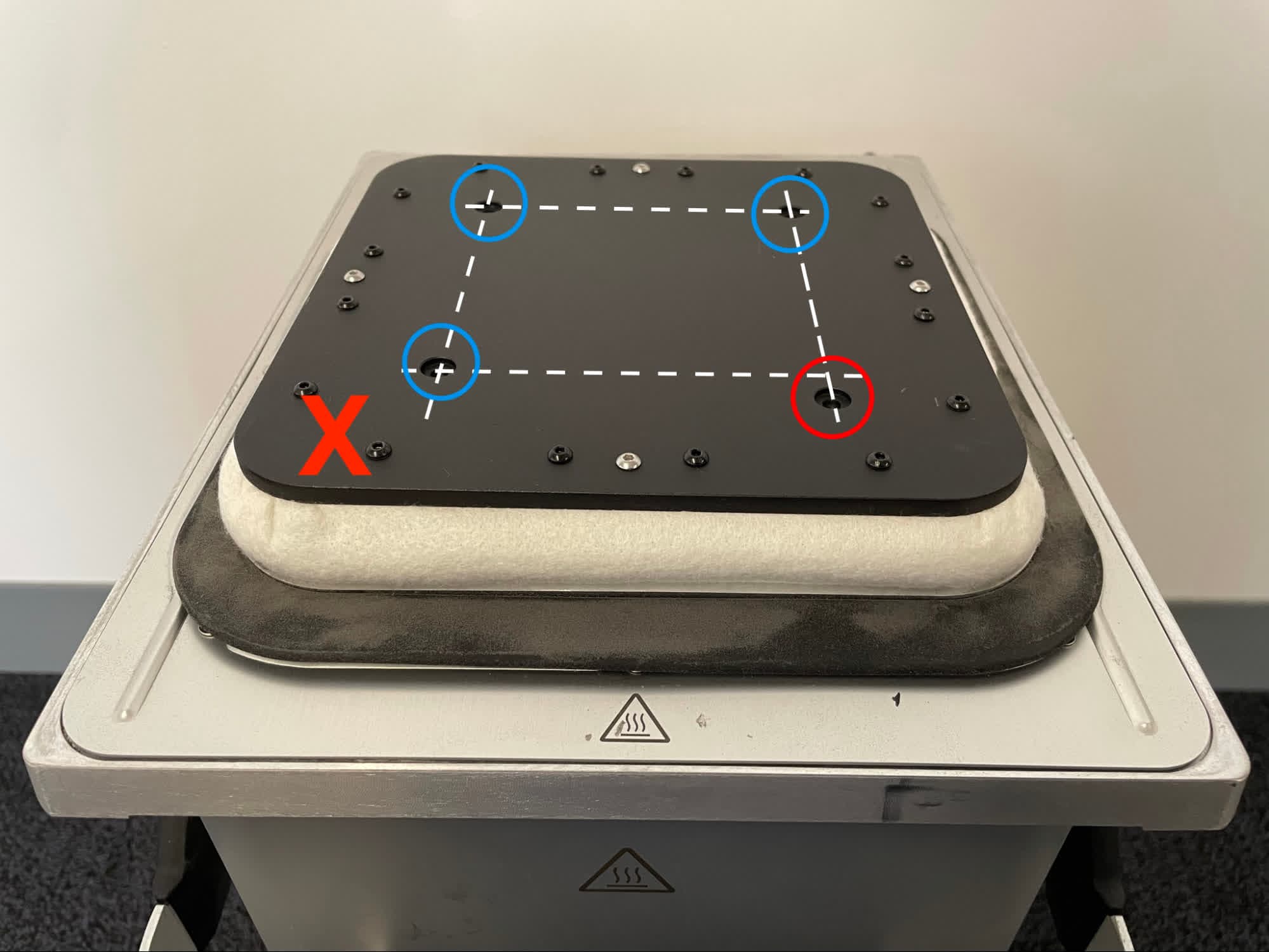

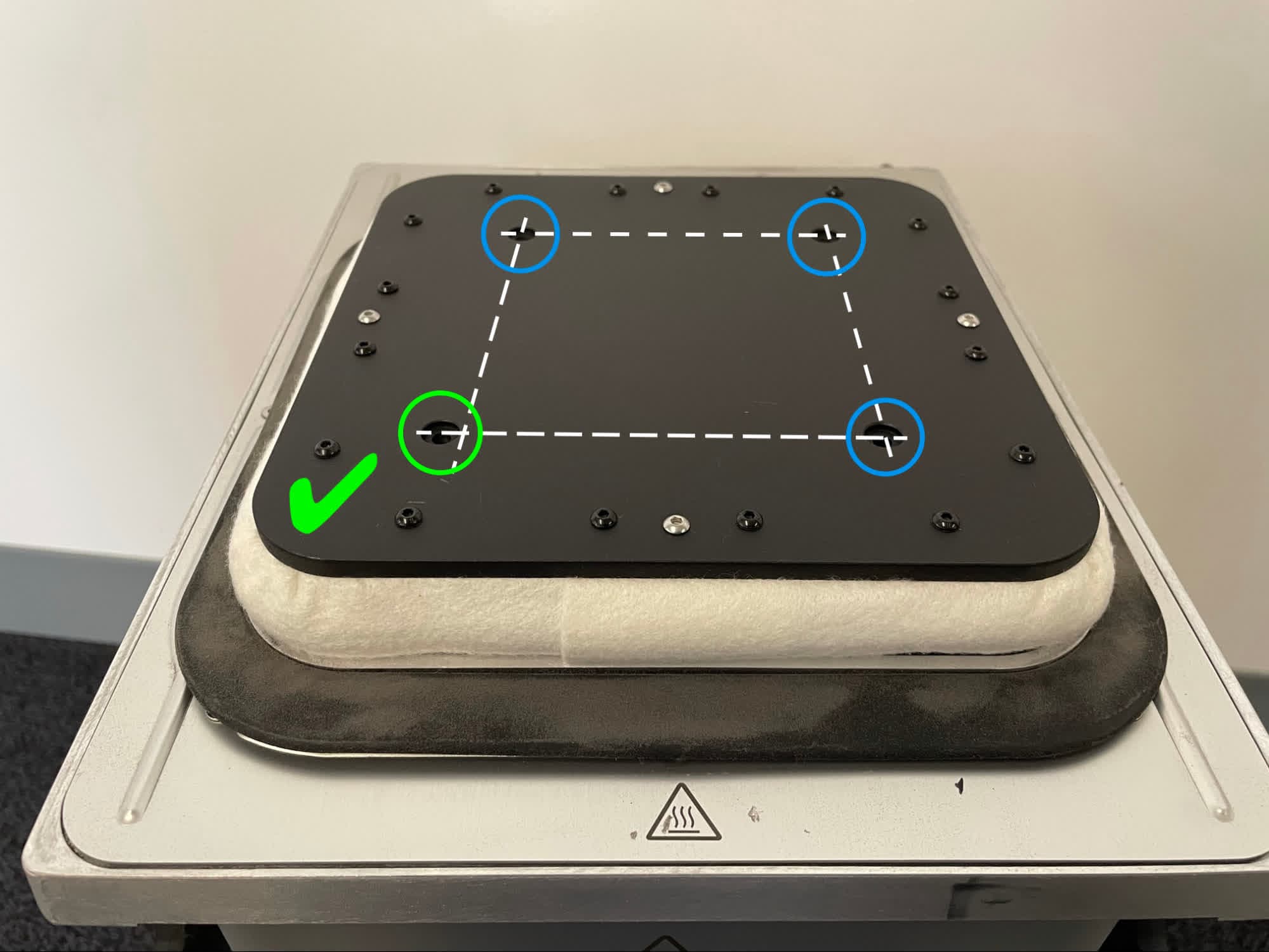

将打印床放在活塞顶部, 一个偏移的打印床螺孔 从 其他三种 在前左角

第 6 步:将打印床压入到位

更换打印床
更换打印床

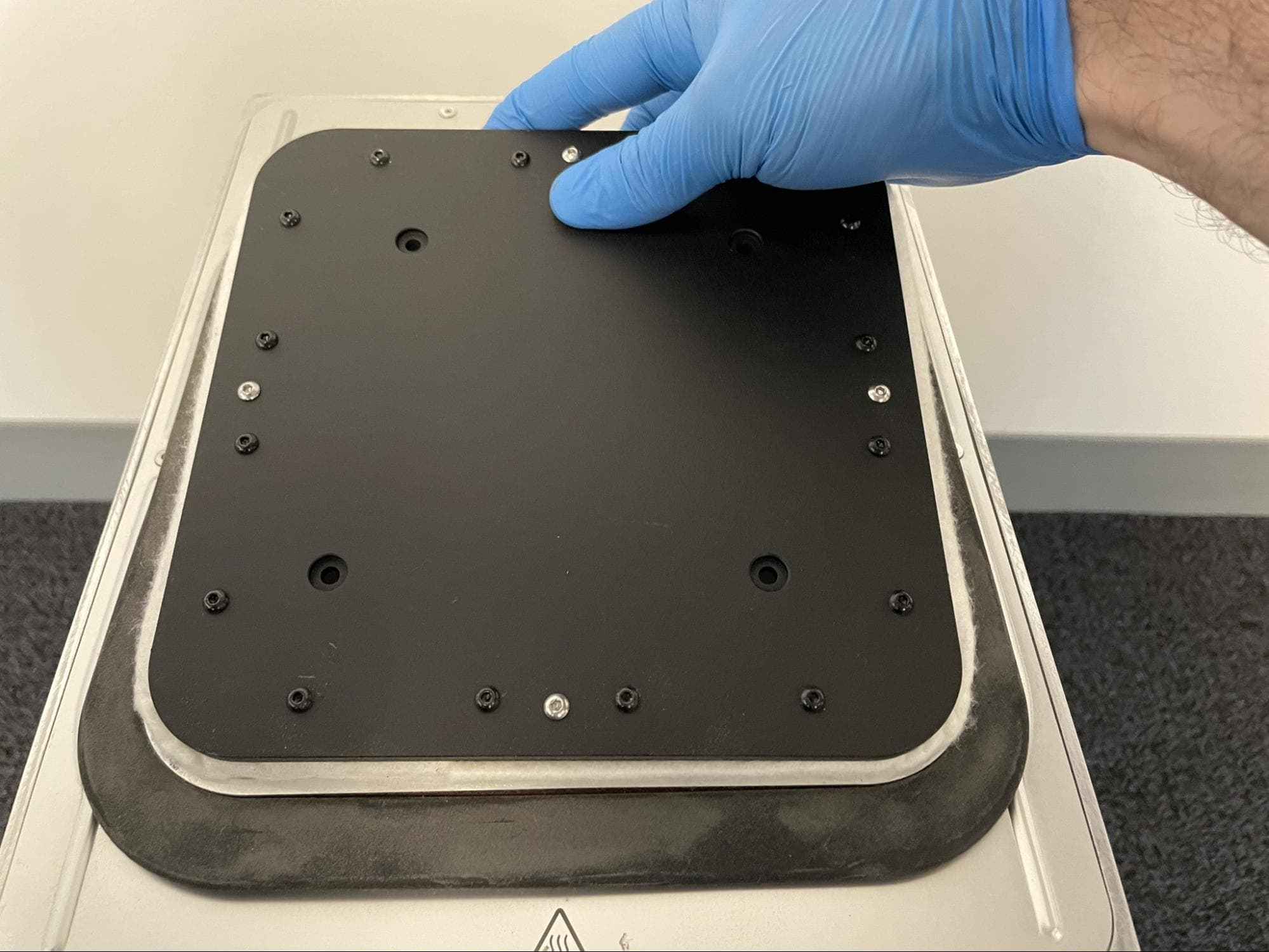

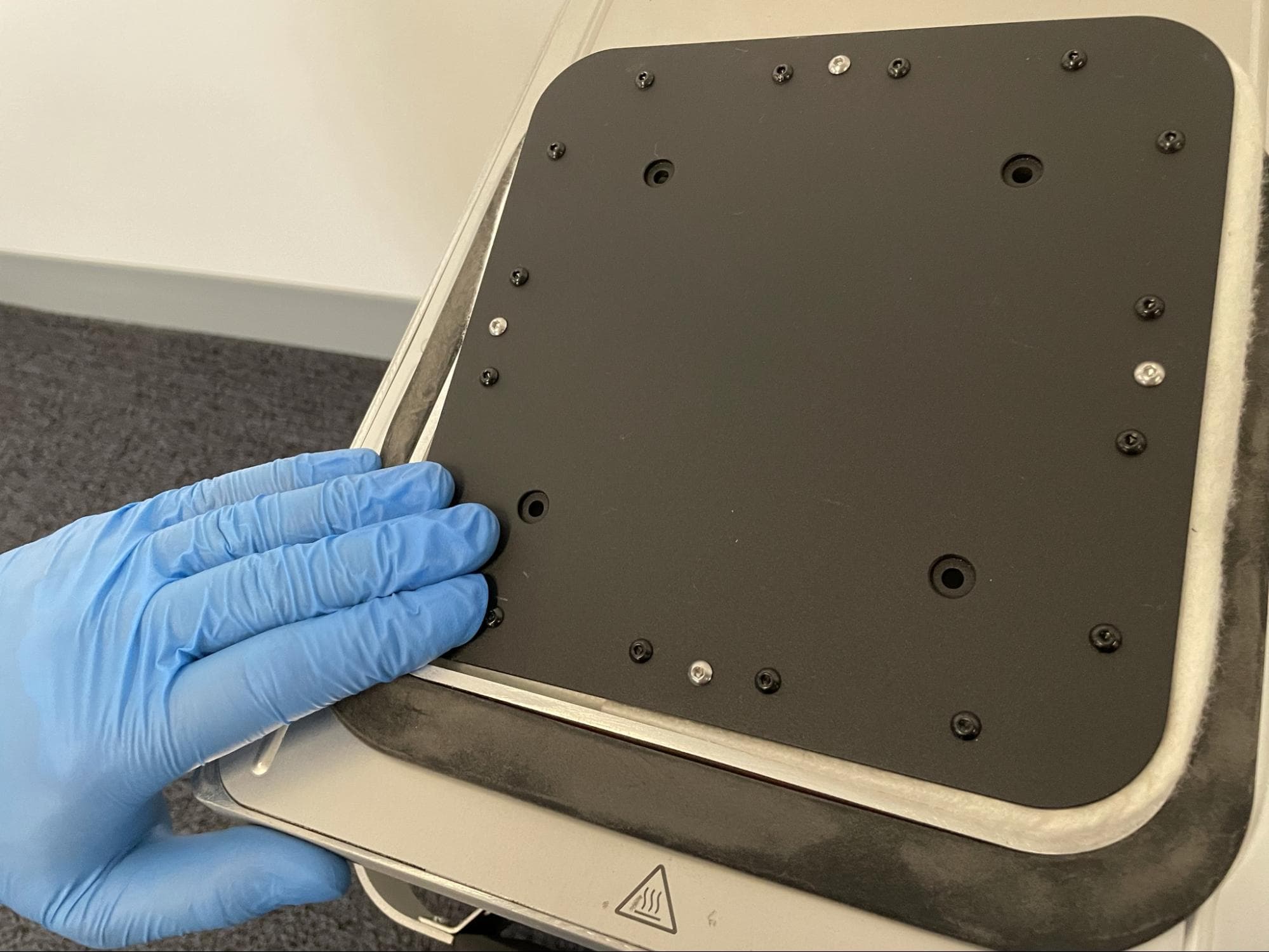

将打印床牢牢推入到位,一次推入一个角。可能需要抓住打印床的后部并向前推动,以压缩毛毡密封件,同时向下推动前半部分,以使打印床就位。

第 7 步:检查打印床的位置

更换打印床
更换打印床

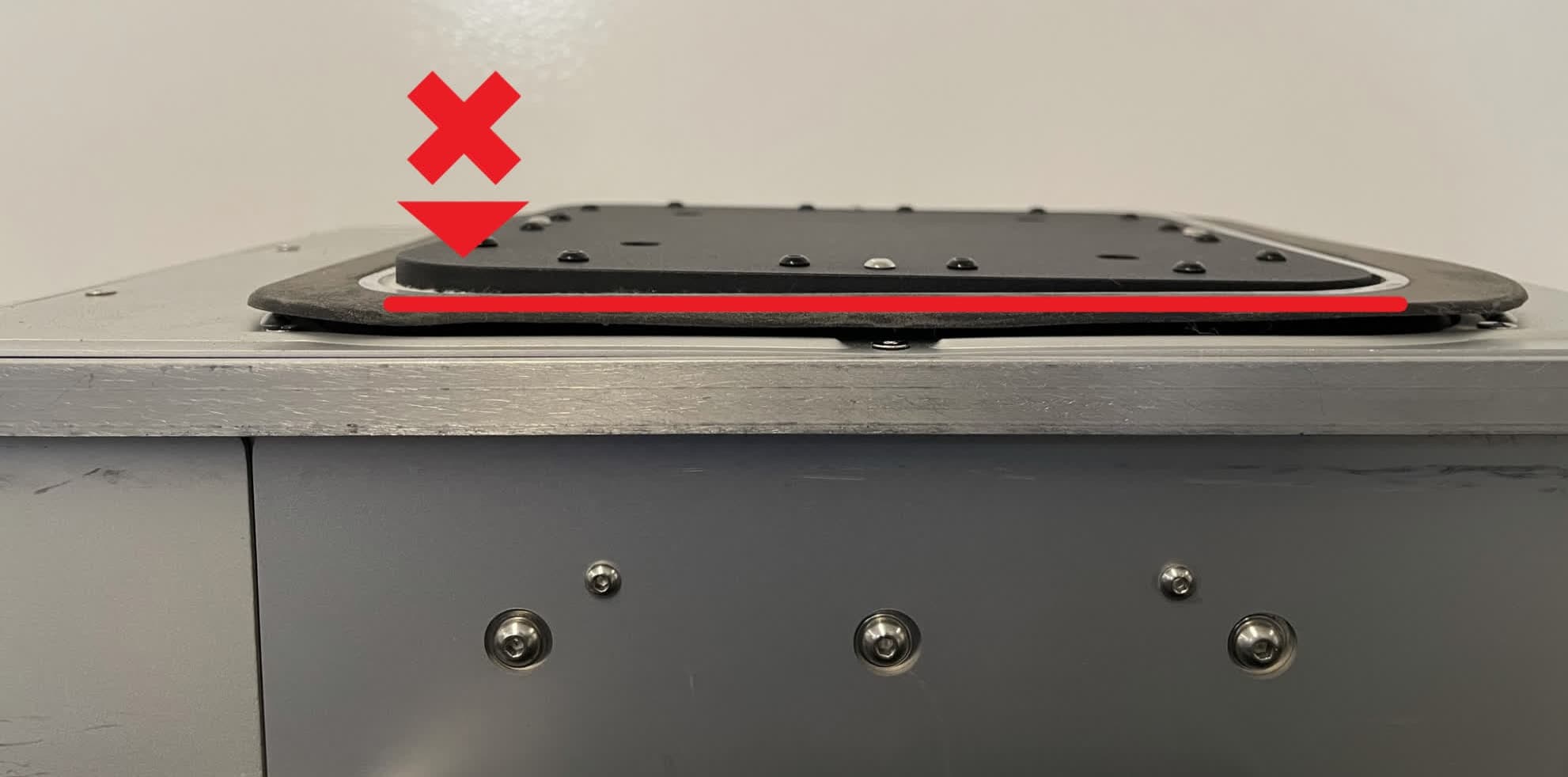

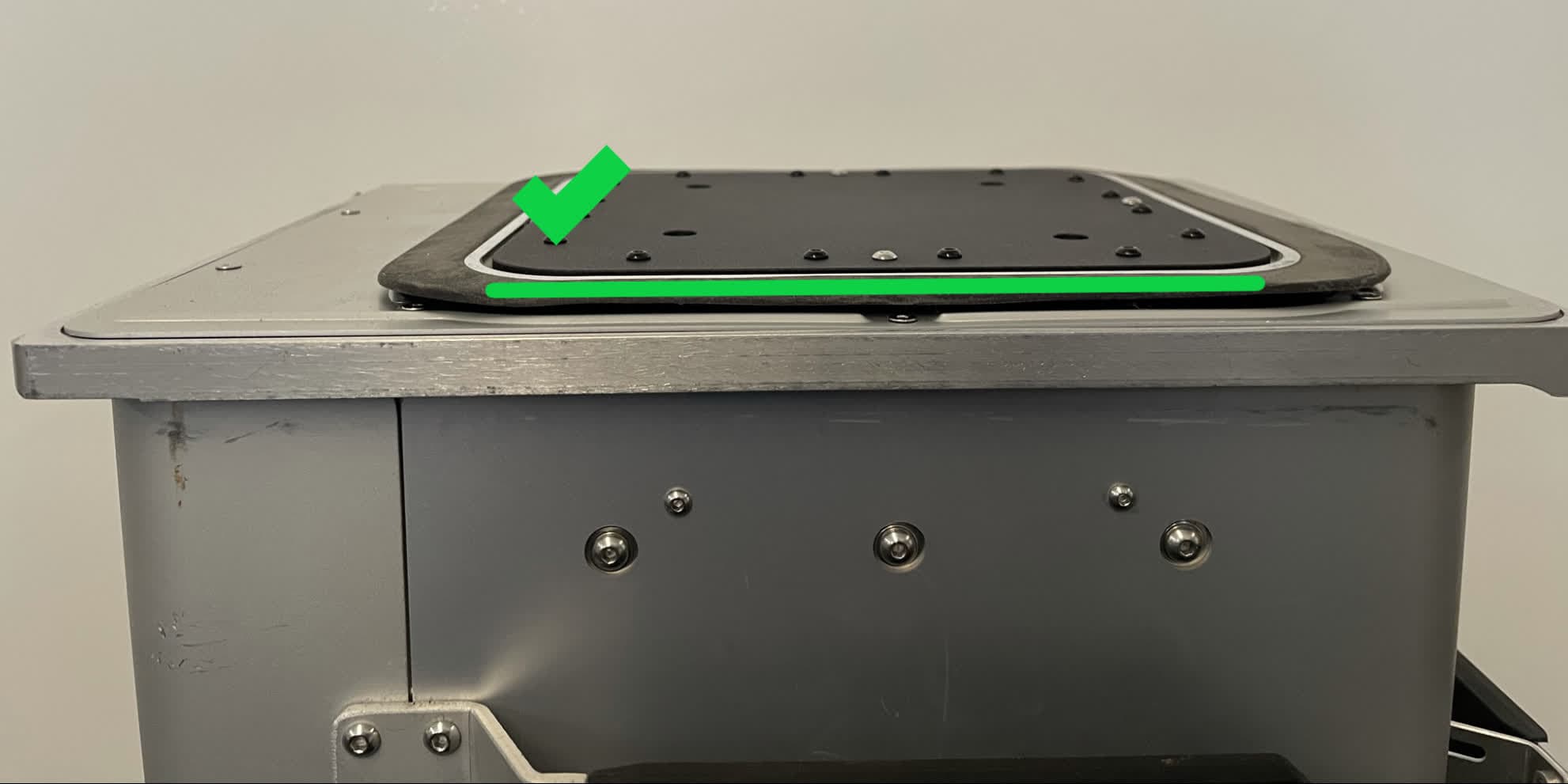

检查打印床是否与成型室顶部平行。如果稍有偏差,请用手掌用力按压每个角,检查所有四个角是否均已就位。

第 8 步:固定打印床

在每颗 12.0mm M4 圆头打印床螺丝的螺纹轴尖端涂抹少量(直径约 2-3mm)Loctite 246 或其他等效螺丝固定剂。让液滴沿螺纹滚动,但注意不要滴落。

在打印床的四个螺孔中各拧入一颗螺丝,然后使用 2.5mm 六角扳手将其拧紧,直至完全紧固。

更换打印床

完成修复

概览: 固定成型室螺丝后,等待螺丝固持胶固化,然后进行最终检查。

第 1 步:等待螺纹锁固剂固化

在使用成型室进行打印之前,应使螺纹锁固剂固化至少 24 小时。

第 2 步:测试修复效果

开始打印。监控打印机,确保打印正常进行,成品部件无缺陷。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
