检查 Fuse 1 代主板 LED 灯
检查 Fuse 1 代主板 LED 灯
挑 主板（也称为 Frontal Lobe 板或 FoLoBo）控制 Fuse 1 代打印机的主要系统功能。A 功能主板包含几个 LED 灯，用于指示主板和其他控制板的状态。
请根据本指南 检查 主板 LED 在 Fuse 1 代打印机上 打印机。
预计所需时间： 45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
危险：
此程序涉及操作已拆卸顶部面板的 Fuse 1 代打印机。在此状态下，请勿触摸打印机上的任何电气组件，只能在合理的距离内观察。
准备工作区
概览： 准备 打印机 以及一个无尘的工作区 检查主板 LED
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。
拆卸顶部箱体面板
概览： 拆卸顶部箱体面板，以便操作打印机内部。
第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定在打印机上的顶部面板螺丝。将螺丝放在一旁。
第 2 步：从打印机上拆卸顶部面板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸上部冷却护罩
概览： 拆卸上部冷却护罩，以便操作打印机内部。
注意：
挑 Fuse 1 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拆卸红外传感器
握住并拉动红外传感器盖。红外传感器通过磁铁固定在适当的位置，轻微用力即可将其拉出。
第 2 步：拔掉红外传感器以太网电缆
拔掉红外传感器以太网电缆。将以太网电缆穿过塑料护罩，使其垂入打印机内。 将红外传感器放在平整的表面上，传感器窗口朝上。如果打印机没有氮气供应，请跳转至 第 8 步：拧下上部冷却护罩螺丝。
第 3 步：断开 N2 传感器和阀门的连接（仅限 Fuse 1+ 30W）
从标有 CBL-109131-00。将电缆穿过塑料护罩，使其垂入打印机内。
第 4 步：标记 N2 下游管 (仅限 Fuse 1+ 30W)
用永久性记号笔在 N2 下游管上做记号，以便在连接到 N2 T 型分流器时指示其安装深度。
第 5 步：分离 N2 下游管 (仅限 Fuse 1+ 30W)
在拉动 N2 下游管的同时，向下推动铜环，使管与 N2 T 型分流器分离。
第 6 步：标记 N2 进气管（仅限 Fuse 1+ 30W）
用永久性记号笔在 N2 进气管上做记号，以便在连接到 N2 进气口时指示其安装深度。
第 7 步：分离 N2 进气管（仅限 Fuse 1+ 30W）
在拉动 N2 进气管的同时，向下推动铜环，使管与 N2 进气口分离。
第 8 步：拧下上部冷却护罩
使用 3.0mm 六角扳手，拧下将上部冷却护罩固定在打印机上的 4 颗螺丝。 较新的设备还包含四个垫圈。如有螺丝和垫圈，将其放在一旁。
注意：
在未断开连接的电缆的情况下，请勿拆卸上部冷却护罩。
第 9 步：抬起上部冷却护罩
稍微抬起护罩即可，以便操作与其相连的电缆，但不要将塑料护罩的前缘与打印机顶部分开。请勿拉扯电缆，以免损坏电缆。
第 10 步：断开风扇电缆与上部冷却护罩的连接
断开标有 CO47 挤压塑料锁销，轻轻拉开连接器。请勿拉扯电线。
提示：
Formlabs 建议由一人握住上部冷却护罩，另一人拔掉电缆。
第 11 步：从上部冷却护罩上拔下 RFID 读取器电缆 (仅限 Fuse 1)
握住 RFID 读取板电缆上的塑料连接器，直接将其从上部冷却护罩拉开。请勿拉扯电线。
第 12 步：拆卸上部冷却护罩
断开所有电缆连接后，将上部冷却护罩从机器上抬起。将上部冷却护罩放在一旁。
检查主板 LED 灯
概览： 打开打印机电源后，检查主板 LED 灯
第 1 步：接通打印机电源
连接打印机电源线并打开电源。接通打印机电源。
危险：
此程序涉及操作已拆卸顶部面板的 Fuse 1 代打印机。在此状态下，请勿触摸打印机上的任何电气组件，只能在合理的距离内观察。
第 2 步：找到主板

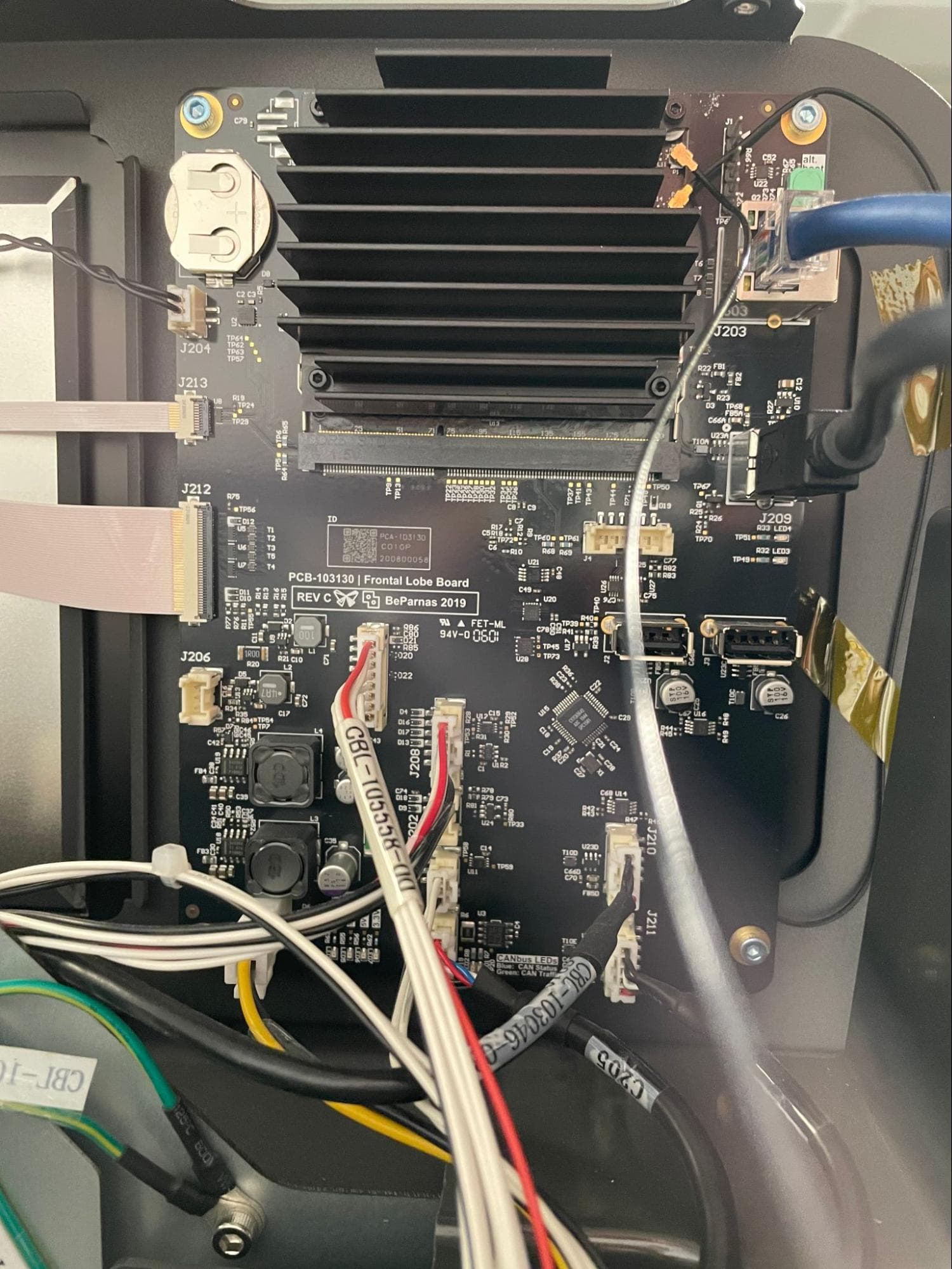

主板（也称为额叶板或 FoLoBo）位于打印机上与料斗相对的一侧。它安装在前端显示面板的背面，且 USB 和以太网连接可见。
第 3 步：检查主板上是否有 LED 灯亮起
主板有两组指示 LED 灯：主板顶部 SOM 后方有一个闪烁的 LED 灯，底部有四个绿色 LED 灯。从左到右，底部的 LED 灯都贴有标签：
- 24V
- 5V (int)
- 5V (ext)
- 3.3V
检查主板上是否有 LED 灯亮起。 注：LED 灯亮起、闪烁或熄灭。 拍摄主板 LED 灯的视频作为参考，并将其交给 Formlabs Support 或您的认证服务提供商。
- 如果所有 LED 灯均正常工作： 主板和 SOM 正常运行。
- 如果 SOM LED 灯不亮或不闪烁： SOM 可能损坏。
- 如果 24V LED 灯未亮起： PostRock 板可能损坏。
- 如果 5V (int) 或 5V (ext) LED 灯未亮起： 主板可能损坏。
- 如果 3.3V LED 灯不亮： SOM 可能损坏。
第 4 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
重新安装 上部冷却护罩
概览： 重新安装并固定 上部冷却护罩
第 1 步：将 RFID 读取器电缆重新连接到上部冷却护罩 (Fuse 1)
由一名人员在打印机上方扶住上部冷却护罩，将 RFID 读取板电缆重新连接到白色连接器上。必须按照正确方向，才能将电缆插入连接器。注意请勿折弯连接器的引脚。请勿拉扯电线。
第 2 步：将风扇电缆重新连接到上部冷却护罩
一人将上部冷却护罩固定在打印机上方，重新将冷却风扇电缆连接到标有 C047 的插座中。必须按照正确方向，才能将电缆插入连接器。注意请勿折弯连接器的引脚。
第 3 步：将冷却护罩对准打印机上方
握住上部冷却护罩的前缘，将其对准打印机上方，以便能够操作护罩所覆盖的电缆。将红外传感器以太网电缆穿入上部护罩的开口。
第 4 步：将上部冷却护罩固定在打印机上
在上部冷却护罩的四个螺孔中各拧入一颗螺丝和垫圈（如有）。使用 3.0mm 六角扳手拧紧螺丝，直至完全紧固。如果打印机没有氮气供应，请跳至第 9 步：检查红外传感器镜头。
第 5 步：将 N2 管塞到料斗护罩下方（仅限 Fuse 1+ 30W）
将 N2 管 连接到料斗护罩法兰下的 T 型分流器和 N2 阀。
第 6 步：重新连接 N2 传感器和阀门（仅限 Fuse 1+ 30W）
将 N2 传感器重新连接到标有 CBL-109131-00。将电缆穿过上部冷却护罩的开口送回，然后将 N2 阀门重新连接到电缆上。
第 7 步：将 N2 下游管插入 T 型分流器 (仅限 Fuse 1+ 30W)
将 N2 下游管插入黄铜 N2 T 型分流器的中间接头中。确保深度指示标记与接头的释放环对齐。
第 8 步：将 N2 进气管插入进气箱（仅限 Fuse 1+ 30W）
将 N2 进气管插入 N2 进气口的黄铜接头中。确保深度指示标记与接头的释放环对齐。
第 9 步：检查红外传感器镜头
检查红外传感器镜头上是否存在碎屑。 清洁红外传感器镜头 使用乙醇和 PEC*PAD 进行清洁检查镜头，确保其没有条痕并已完全清除污染物。
第 10 步：重新安装红外传感器和以太网电缆
将以太网电缆重新连接到红外传感器，然后将红外传感器盖推入底座。
重新安装箱体顶部面板
概览： 完成任何其他维护程序后，重新安装并固定顶部箱体面板。
第 1 步：将顶部箱体面板与打印机对齐
抓住红外传感器盖板和最后面的边缘，将顶部箱体面板从打印机上抬起，然后将其与打印机顶部对齐。
第 2 步：固定箱体上部面板
螺纹 的 六 6 mm 螺丝拧入 打印机缓冲器侧的 12 颗 6mm 螺丝、打印机顶部的 12 颗 6mm 螺丝以及打印机料斗侧的 8 颗 6mm 螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 后 检查主板 LED 灯，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，并接通打印机电线和电源。打印机将初始化。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
