Fuse Blast 配备各种内部管道，用于处理空气和喷砂或抛光介质。有时，空气或介质流动相关问题可能需要检查或更换部分管子。如需操作、检查、清洁或更换特定长度的管子，请参阅本文档相关章节中的注释，确定需要拆卸的箱体面板。

请根据本指南检查或更换 Fuse Blast 内的管子。

预计所需时间：30－45 分钟，具体取决于待检查或更换的管子

概览： 准备好 Fuse Blast 和干净的工作区，以便更换主板和显示器组件。

第 1 步：准备工作区

清理工作区。确保工作区通风良好、平坦、洁净。

第 2 步：拔掉机器插头

请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

第 3 步：确定需要拆卸的面板

Fuse Blast 需要拆卸哪些面板取决于需要操作、检查或更换的管道。检查您正在处理的管道部分，以确定需要拆卸哪些面板：

• 气动盒管道
• 喷砂和部件冲刷空气管道
• 腔体冲刷管道
• 通气管
• 旋风分离器进气管
• 旋风分离器出气管
• HEPA 过滤器排气管
• 介质供应管
• 回流管线
• 旋风分离器压力测量口管道
• 介质计量阀压力测量口管道
• 后空气过滤器压力测量口管道
• 预空气过滤器压力测量口管道
• 废物料斗压力测量口管道

概览：拆卸后部箱体面板，以便操作部分 Fuse Blast 内部管道。

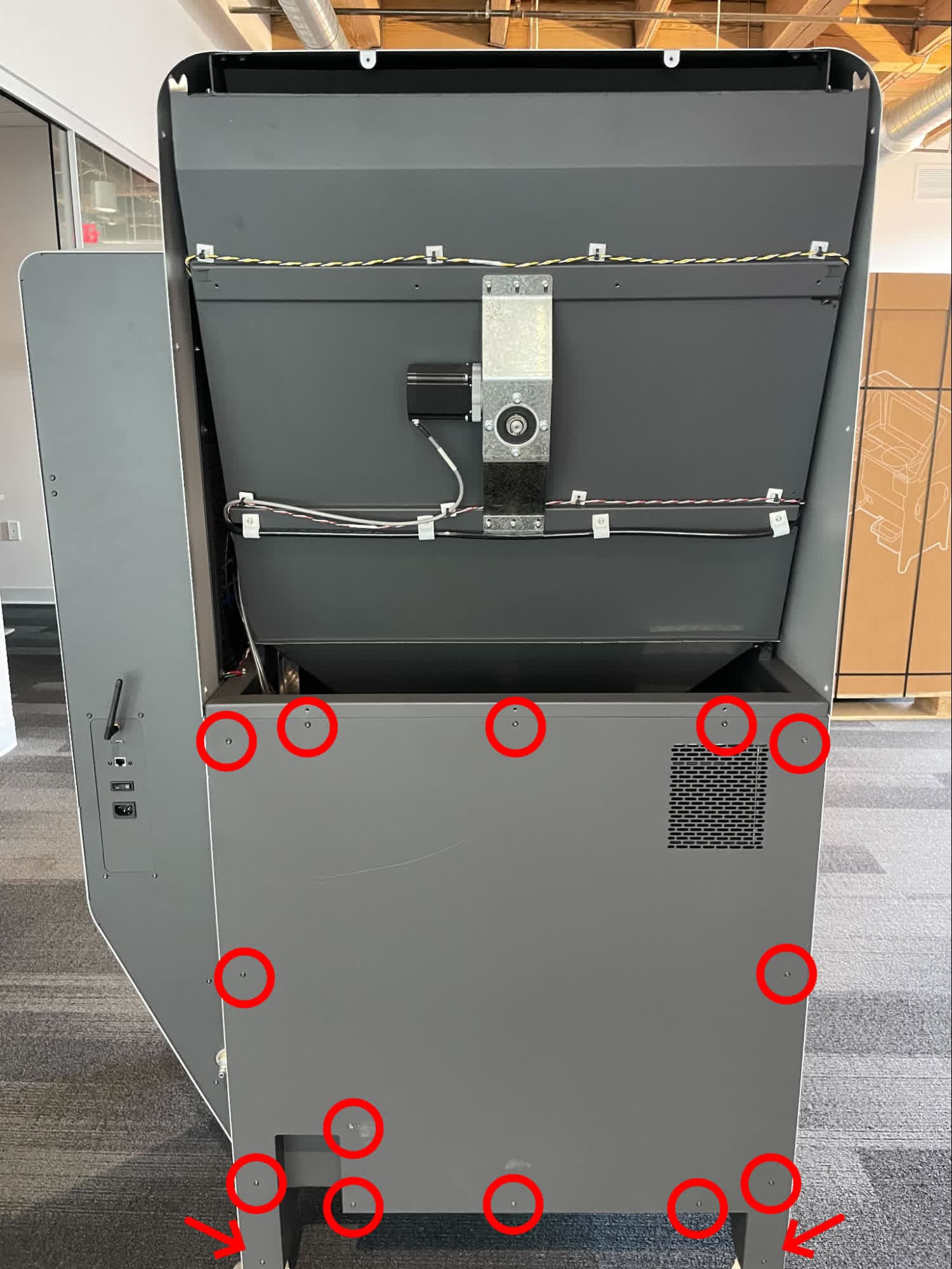

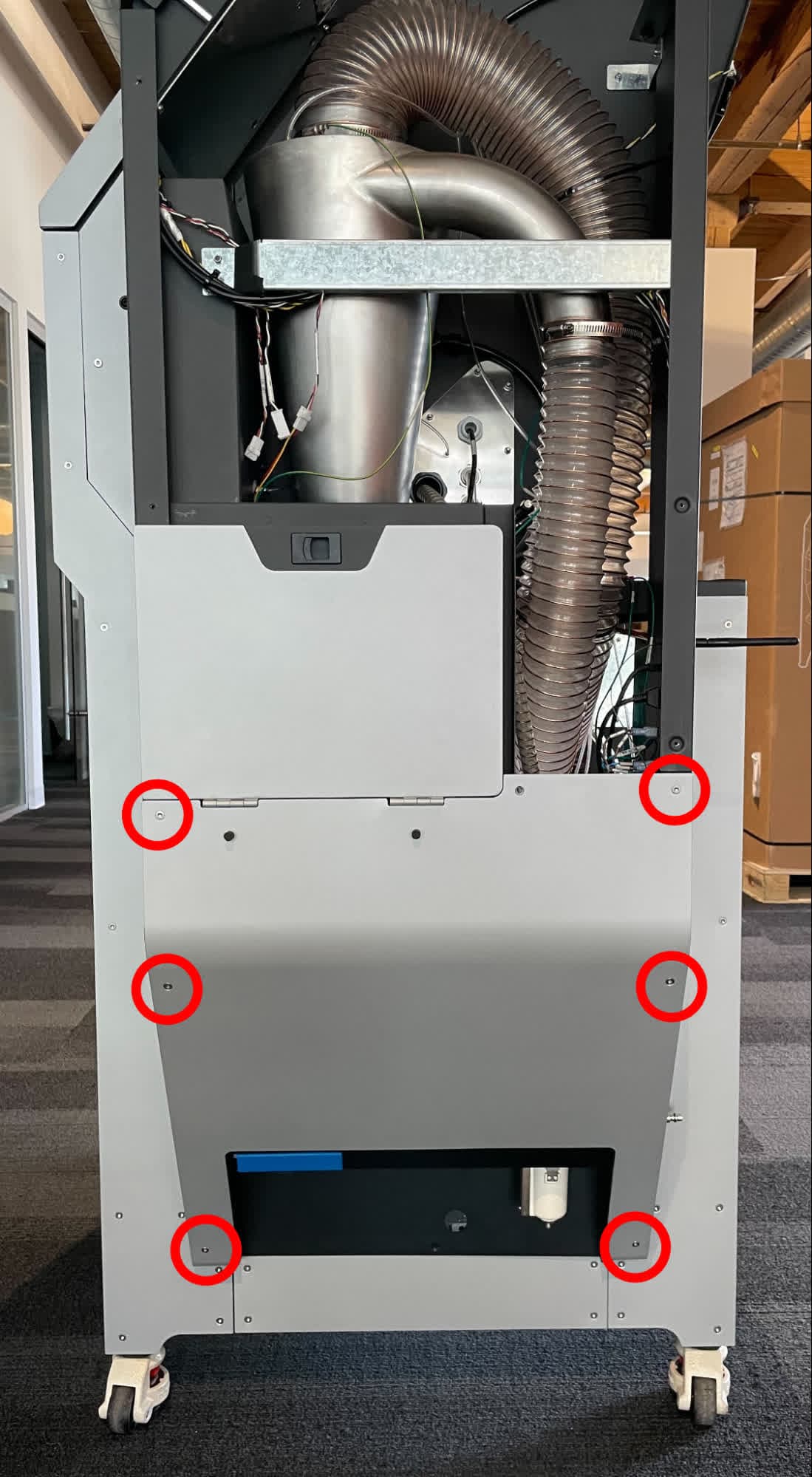

第 1 步：拧下后部箱体面板安装螺丝

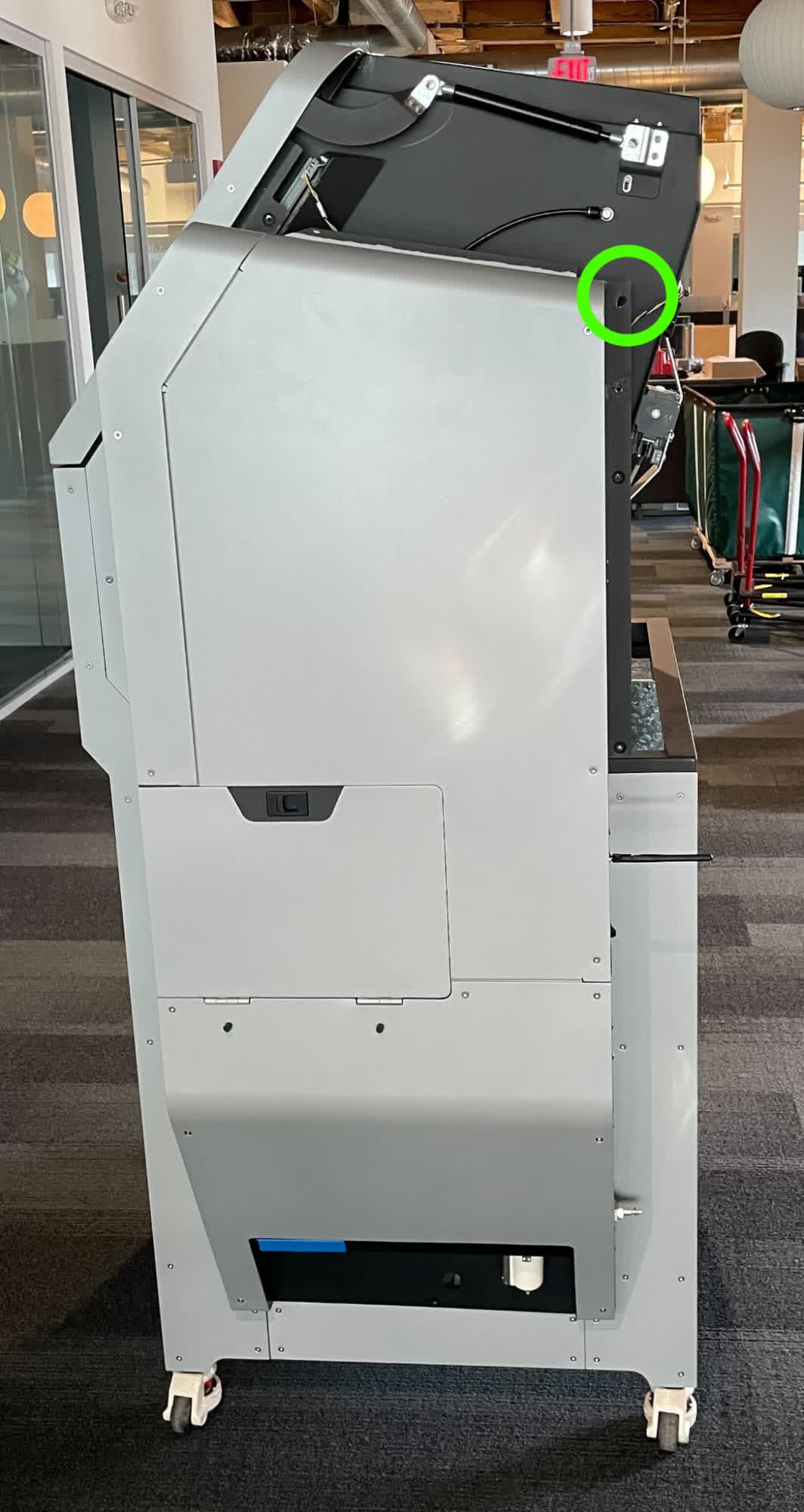

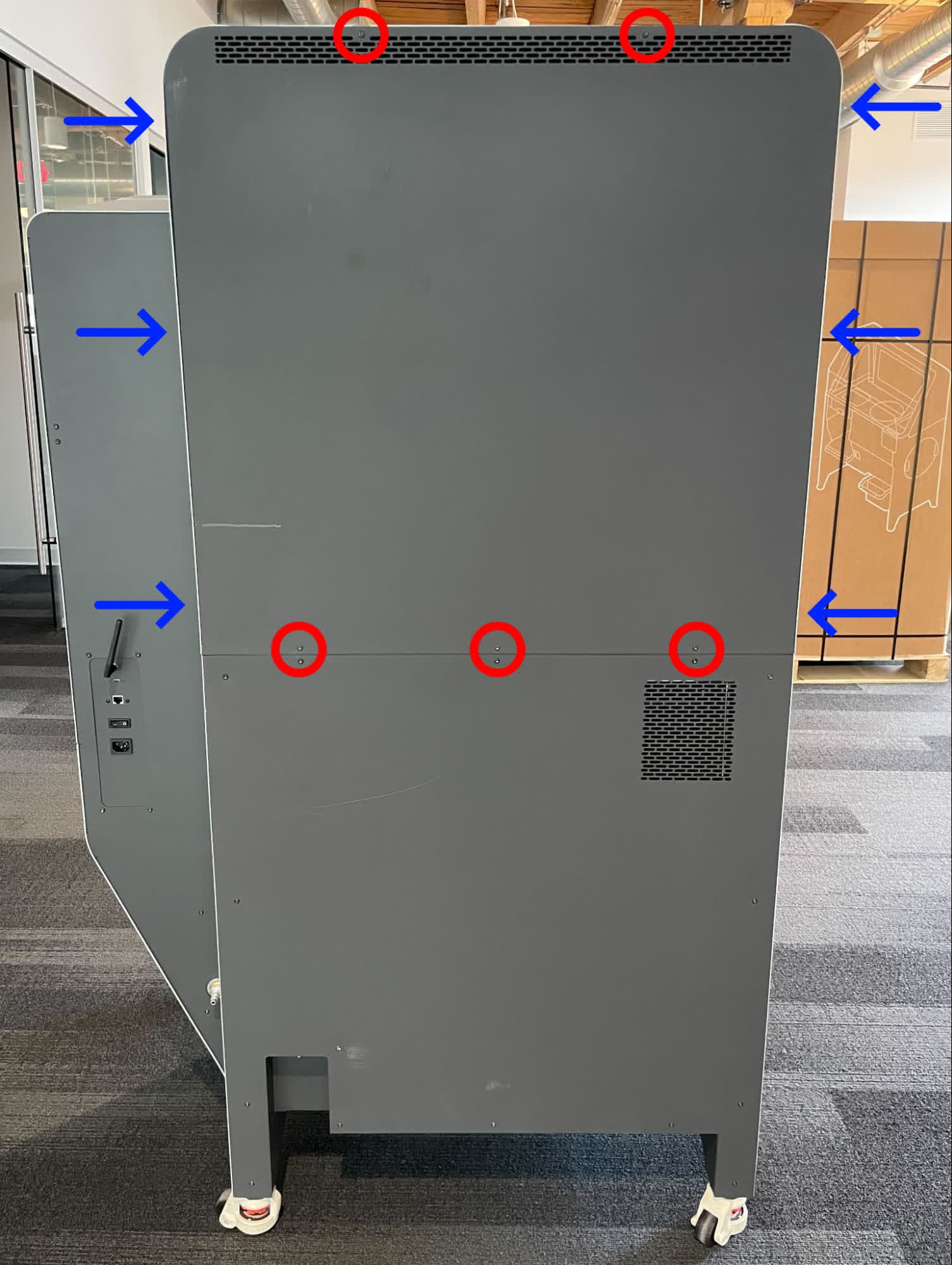

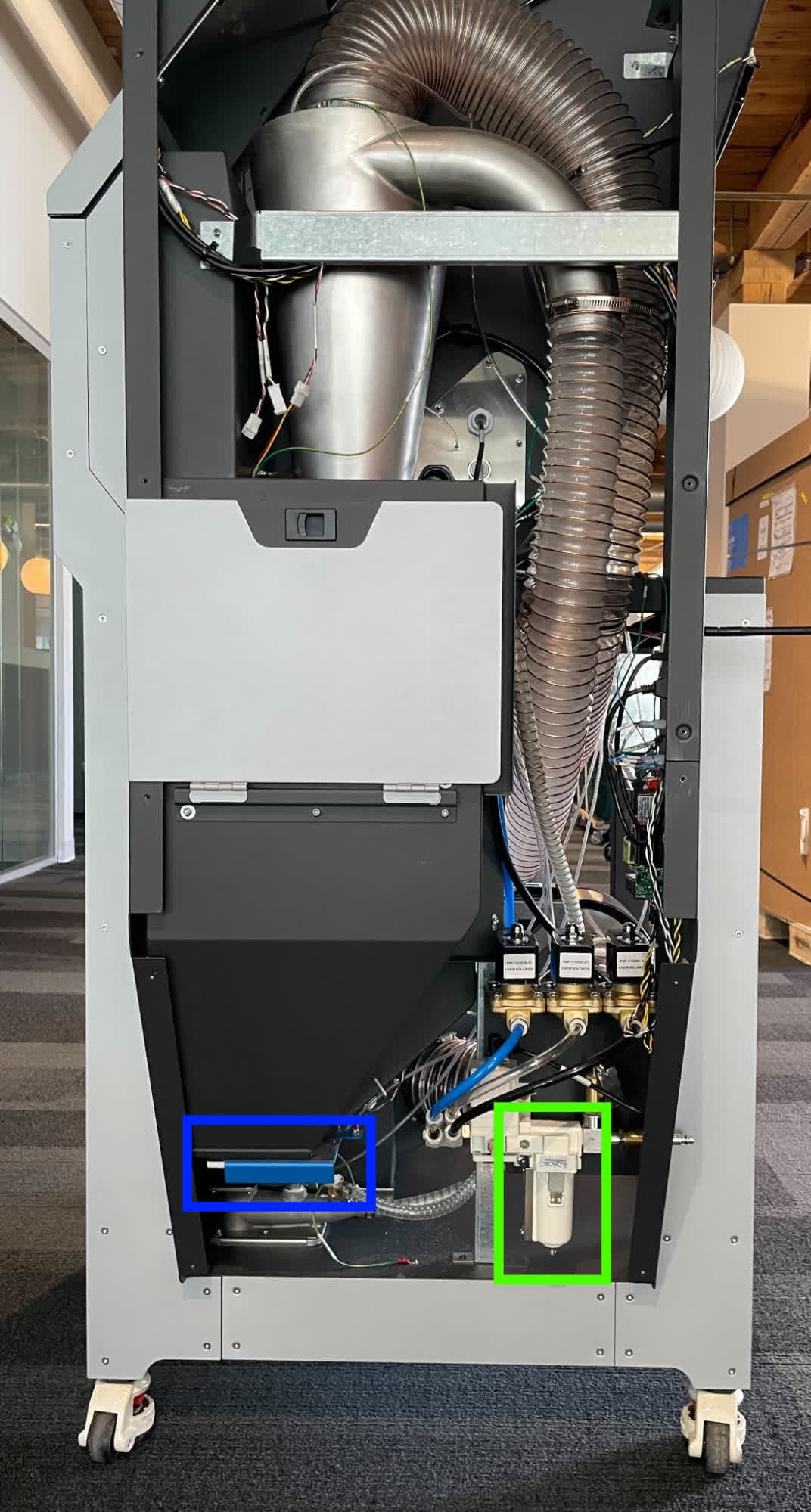

使用 T20 梅花螺丝刀，拧下将后部箱体面板固定在 Fuse Blast 上的 5 颗黑色氧化梅花螺丝（在设备背面，此处用红色圆圈标记）和 6 颗铬色梅花螺丝（沿设备两侧，此处用蓝色箭头标记）。将螺丝放在一旁。

第 2 步：拆卸打印机箱体后面板

向上滑动后部箱体面板以松开定位特征，然后拆卸面板。将面板放在一旁。

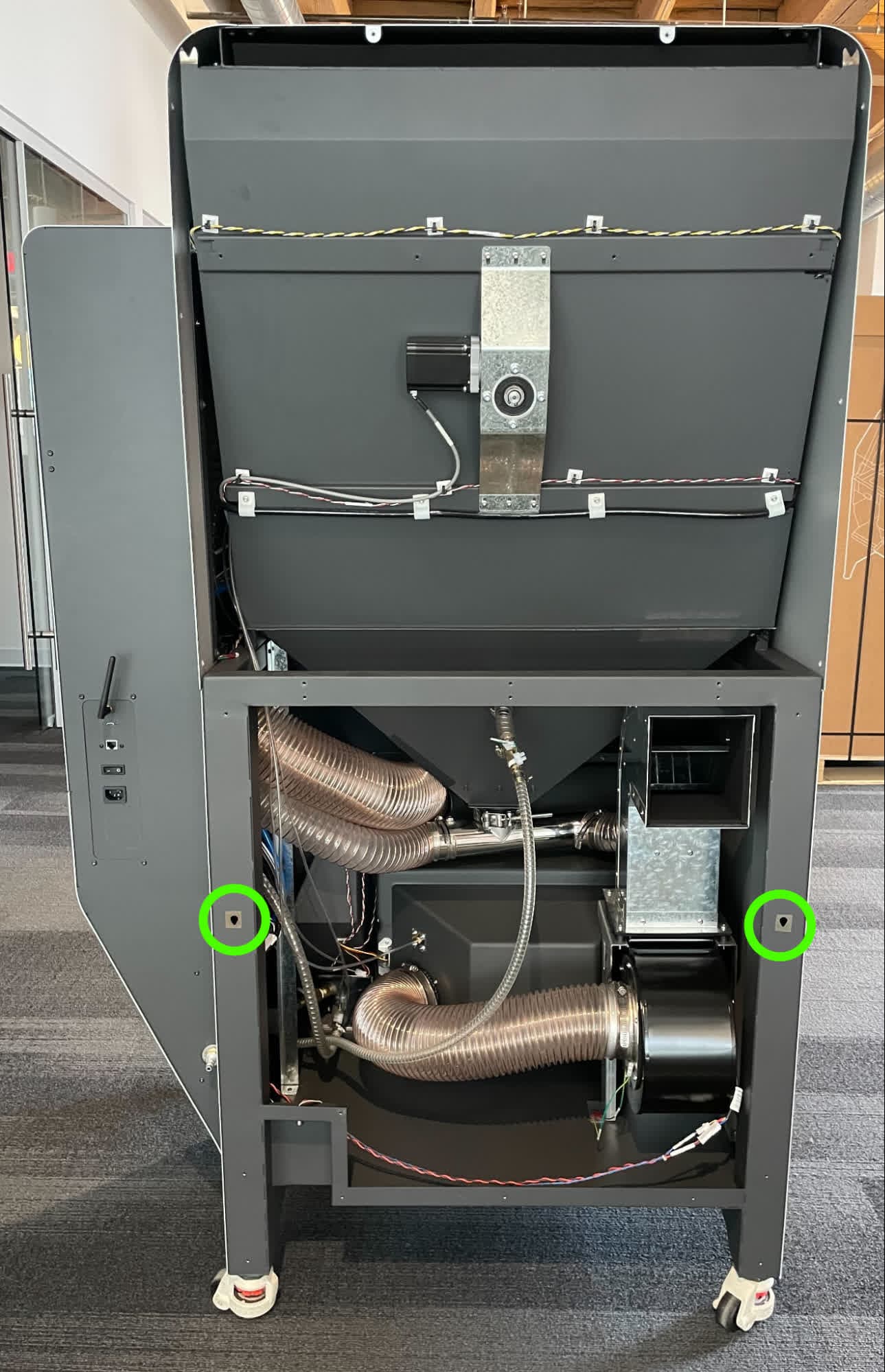

概览：拆卸后部底座面板，以便操作部分内部 Fuse Blast 管道。

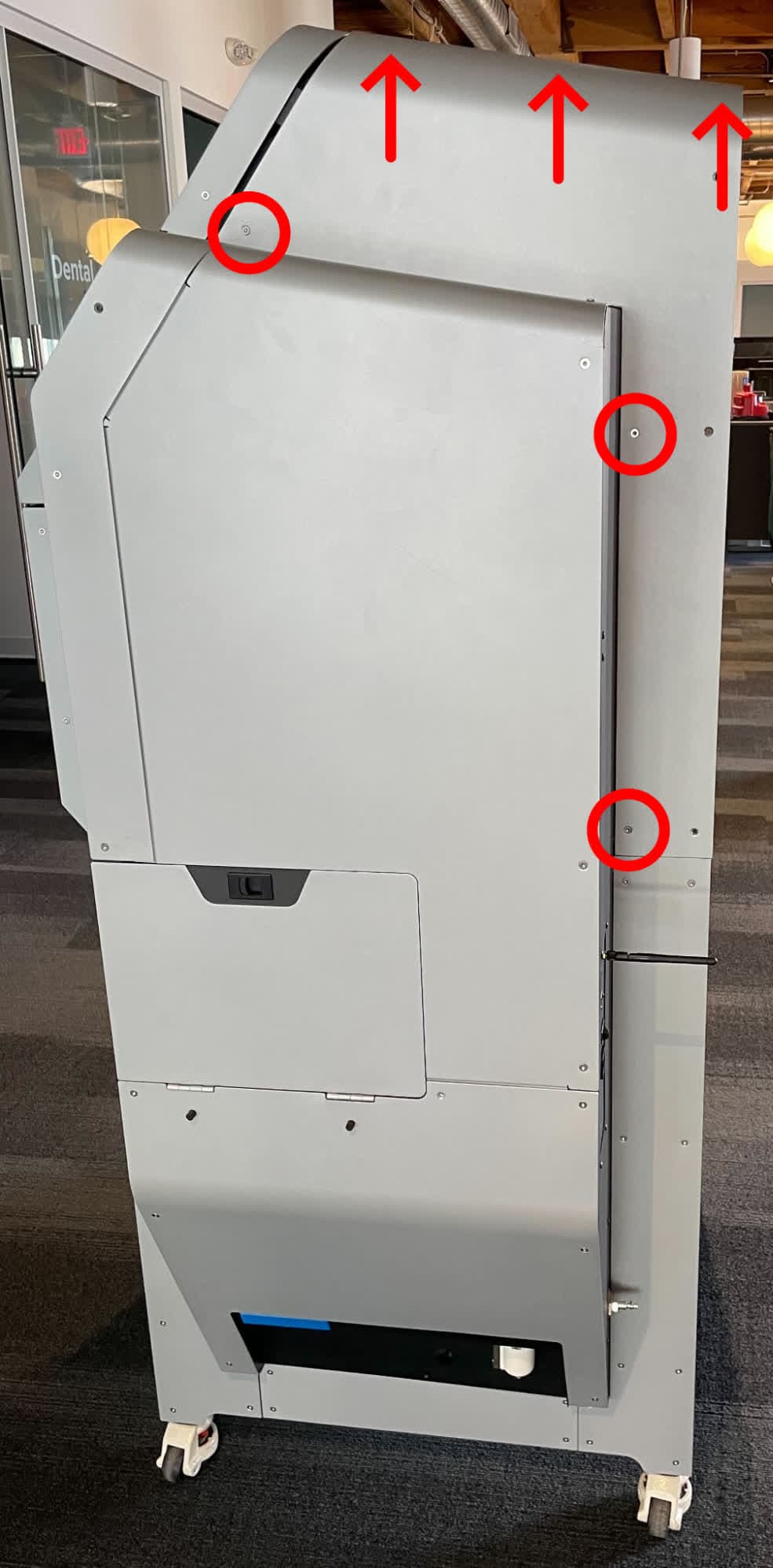

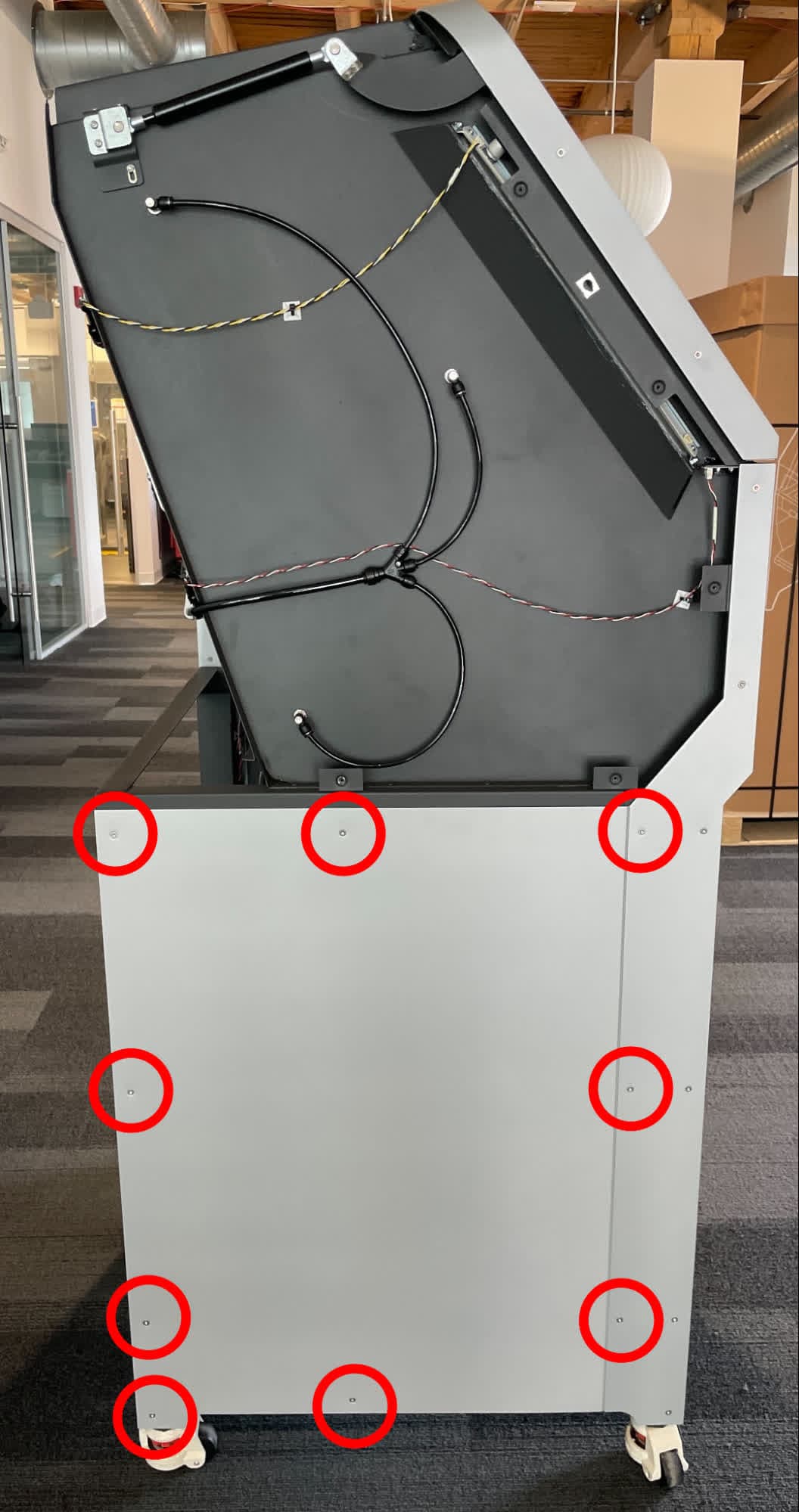

概览：拆卸左侧箱体面板，以便操作部分内部 Fuse Blast 管道。

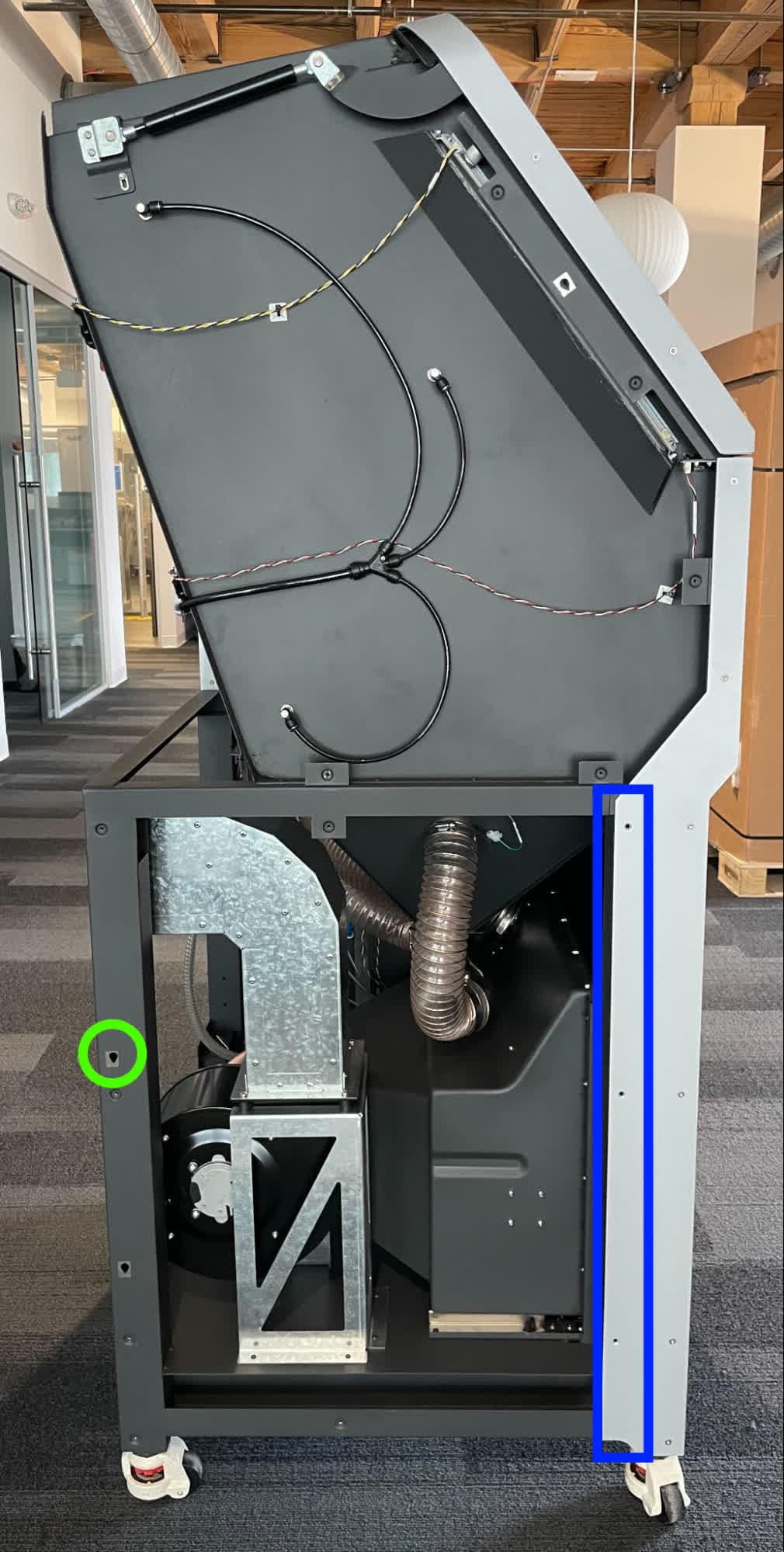

概览：拆卸左侧底座面板，以便操作部分 Fuse Blast 内部管道。

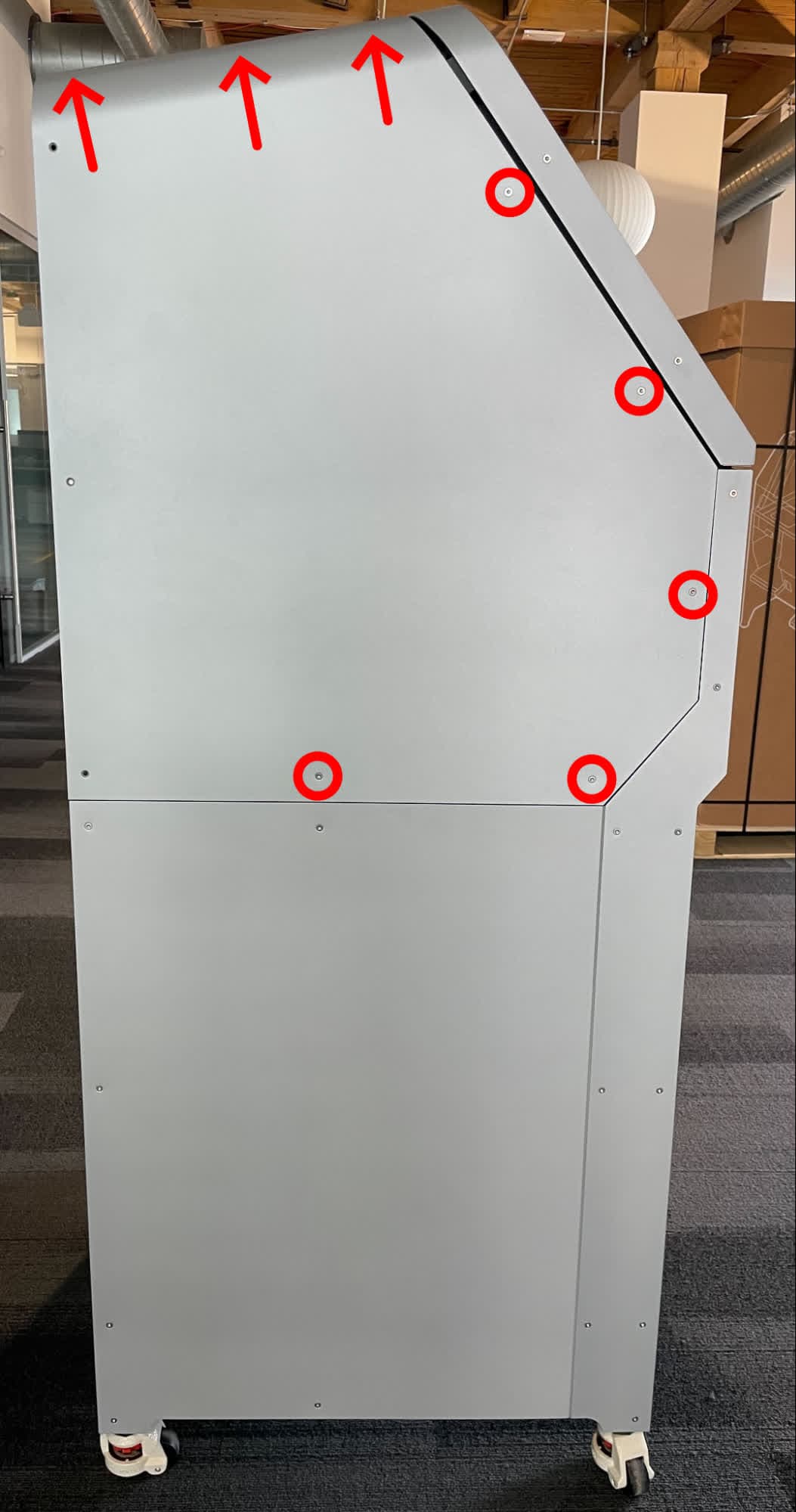

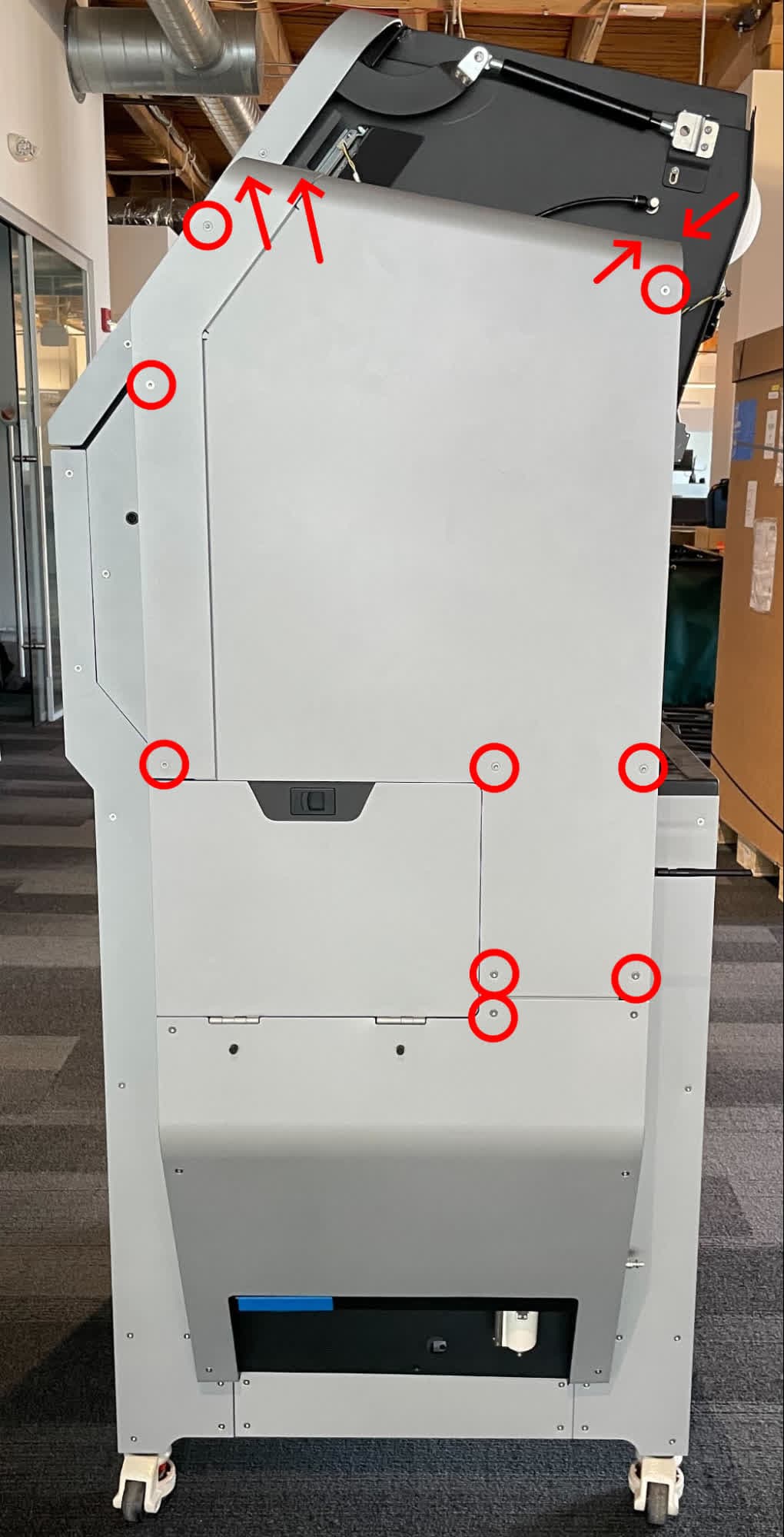

概览：拆卸右侧箱体面板，以便操作部分内部 Fuse Blast 管道。

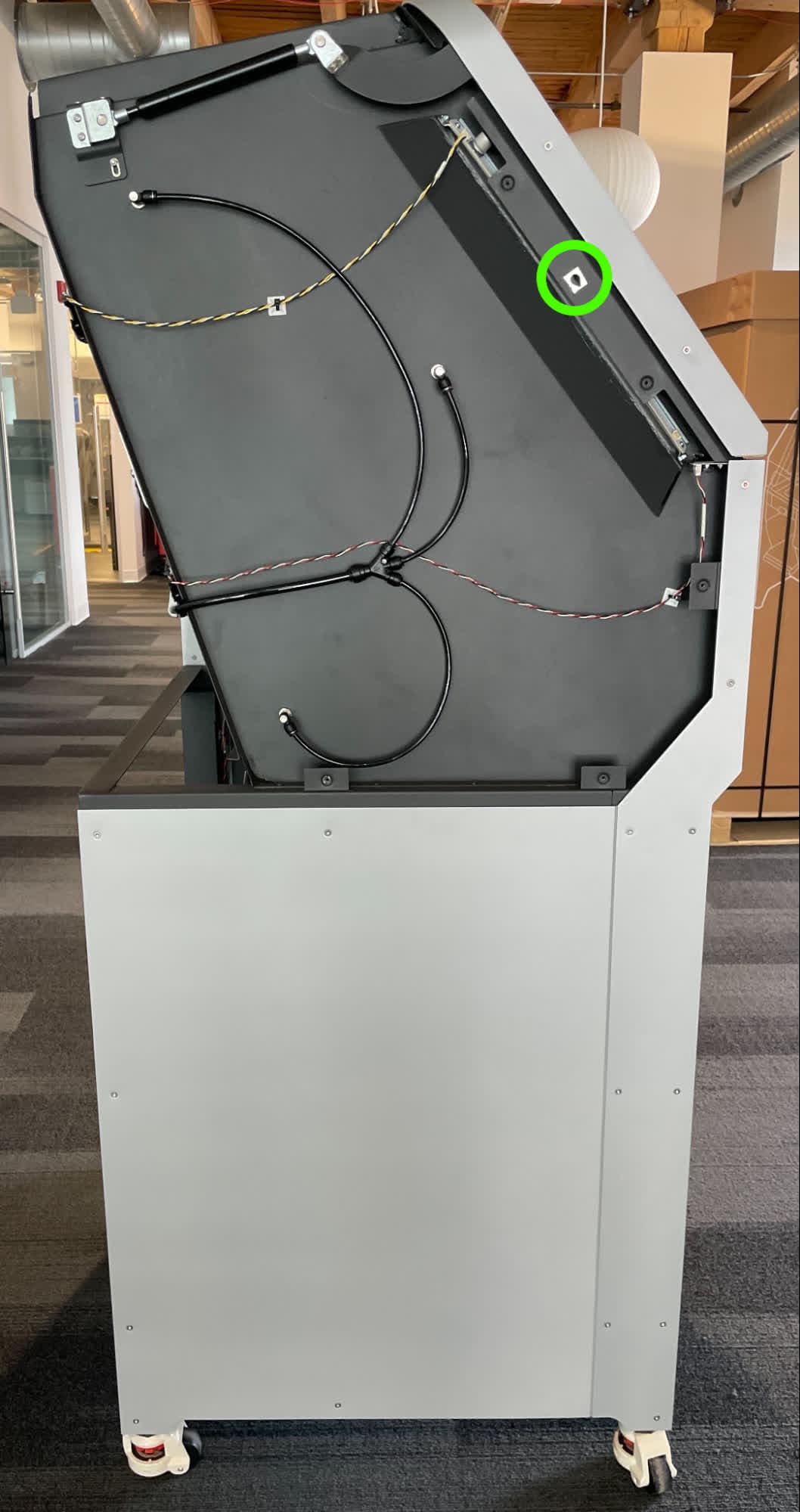

概览：拆卸上侧面板，以便操作部分内部 Fuse Blast 管道。

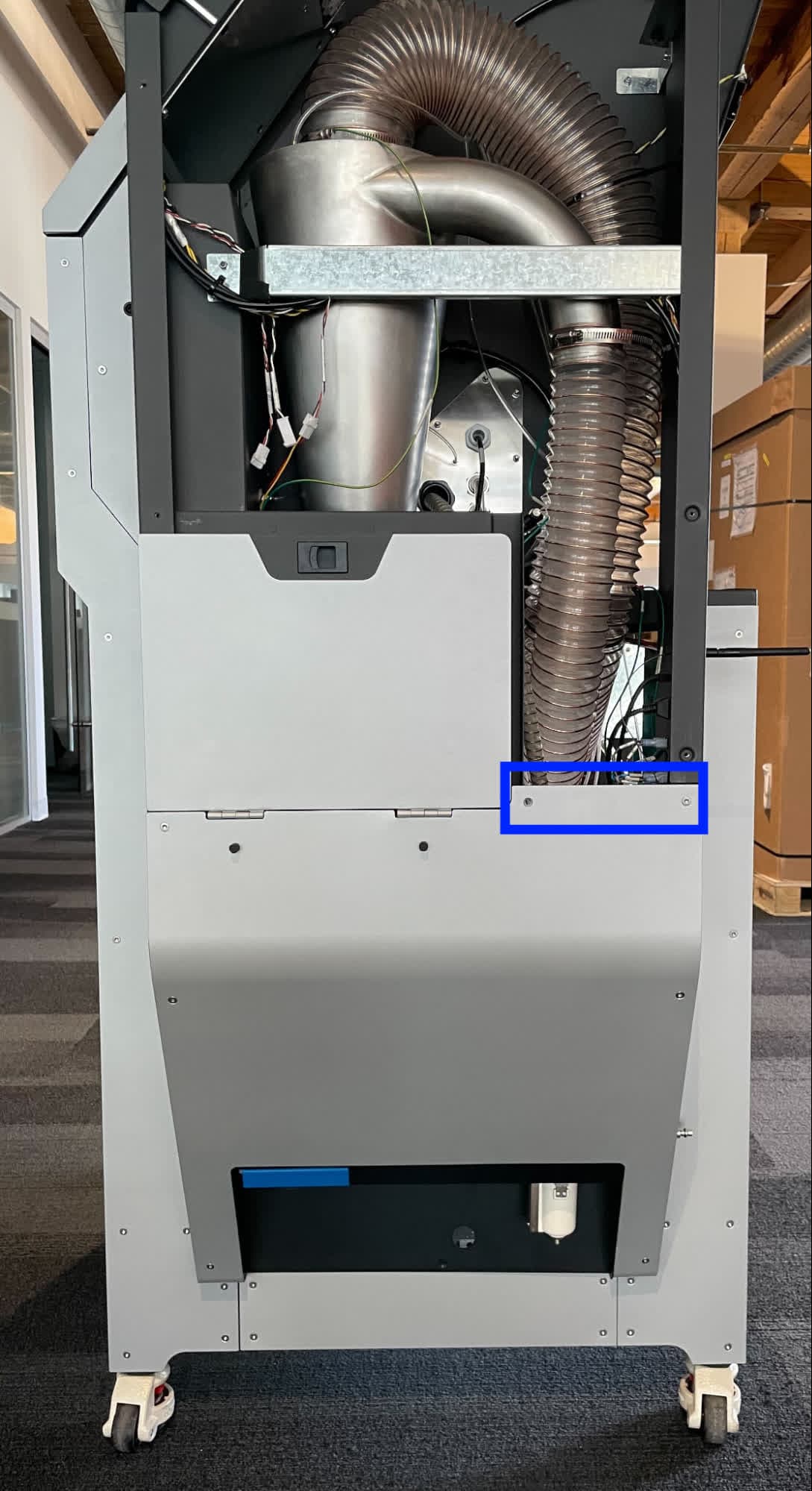

概览：拆卸下侧舱面板，以便操作部分内部 Fuse Blast 管道。

第 1 步：操作管子

如需操作气动盒管路，请拆卸下侧面板。

第 2 步：断开压缩空气源

如果尚未断开压缩空气源与 Fuse Blast 入口的连接，请在对气动盒管进行任何维护之前断开连接。

第 3 步：断开气动盒管路连接

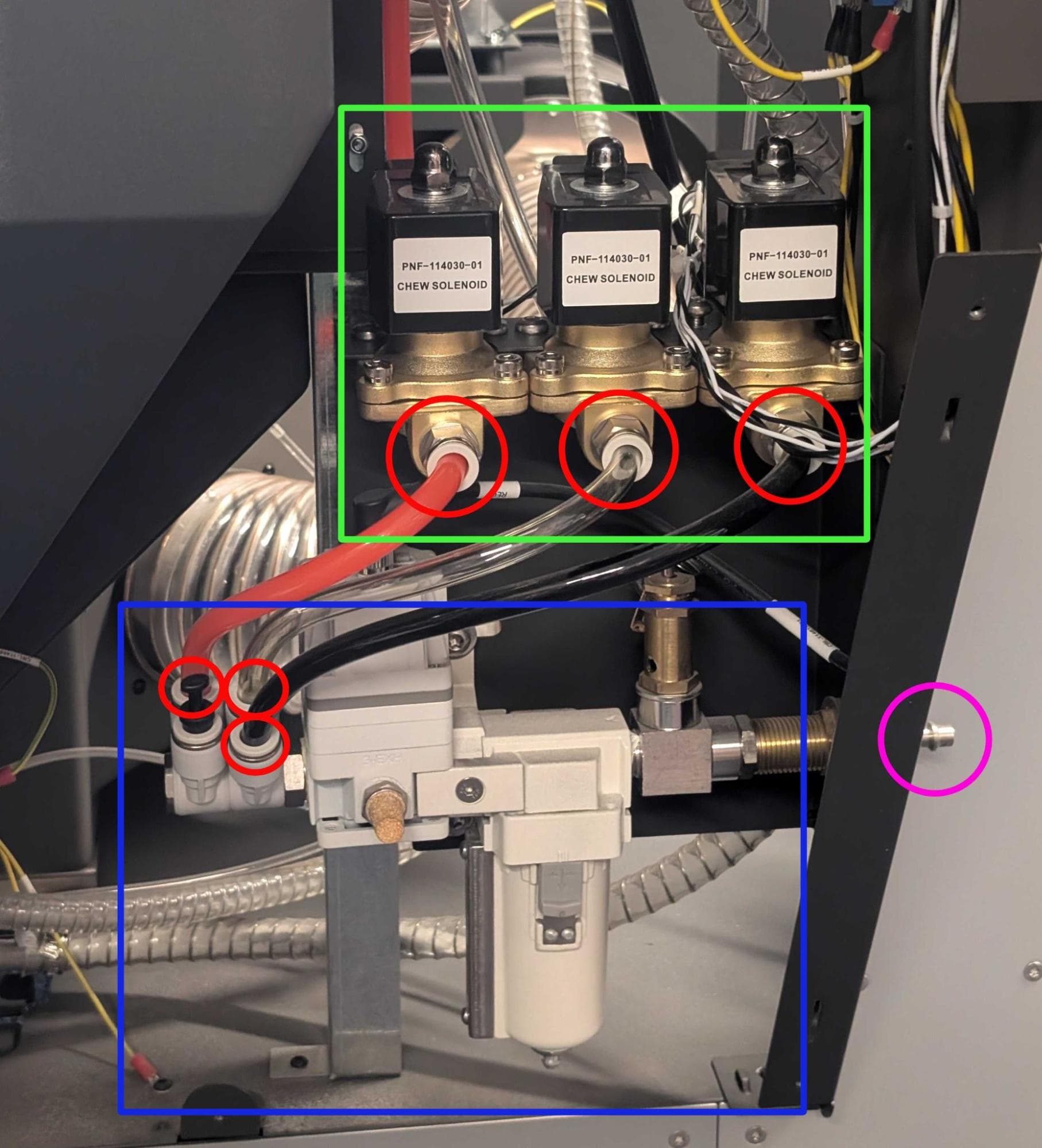

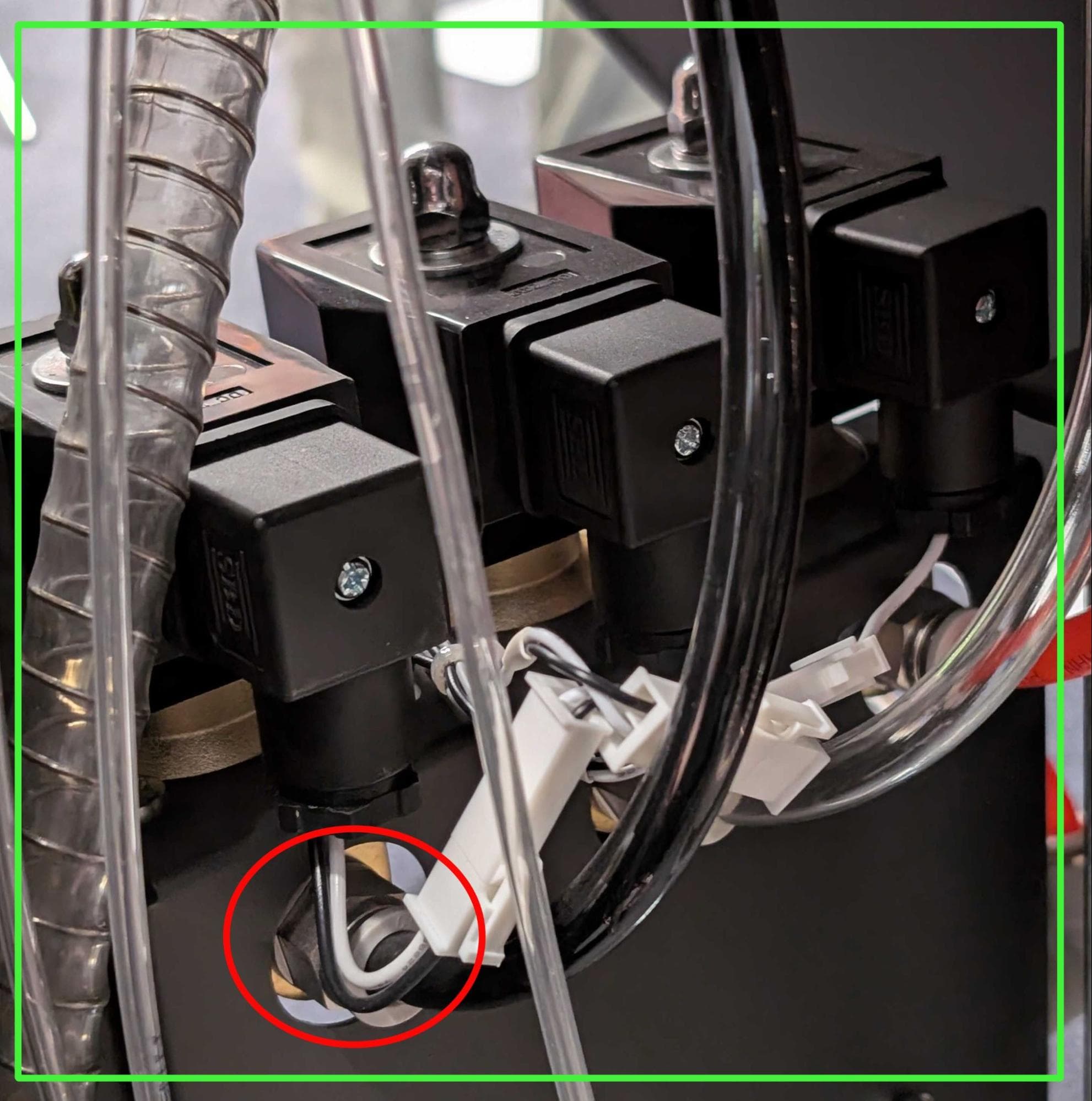

按下压力歧管和电磁阀上相关管道的快插接头，然后拉出管道。管道的颜色编码为：红色表示喷砂，透明表示部件冲刷，黑色表示喷砂室冲刷。

第 4 步：重新连接管子

检查完管子后，将每根管子推回各自的快插接头。如果要更换任何管子，请安装相应的替换件。

概览： 进入喷砂和部件冲刷管，检查或更换它们。

第 1 步：操作管子

如需操作喷砂和部件冲刷管，请拆卸上侧和下侧面板。

第 2 步：断开压缩空气源

如果尚未断开压缩空气源与 Fuse Blast 入口的连接，请在对喷砂或部件冲刷管进行任何维护之前断开连接。

第 3 步：断开喷砂和部件冲刷空气管与气动盒电磁阀的连接

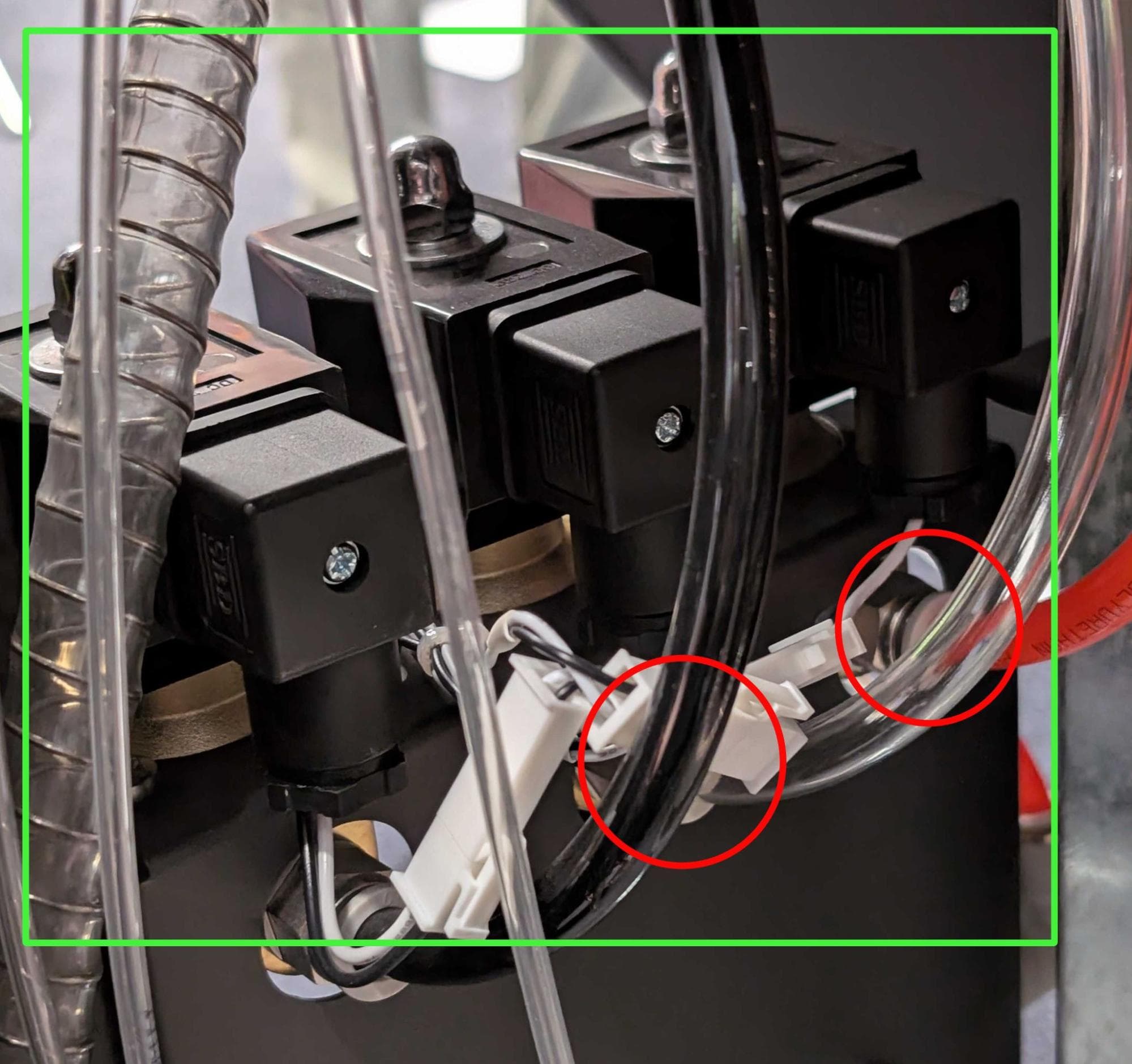

按下电磁阀后部相关管道的快插接头，然后拉出管道。管道采用颜色编码，红色用于喷砂，透明色用于部件冲刷。

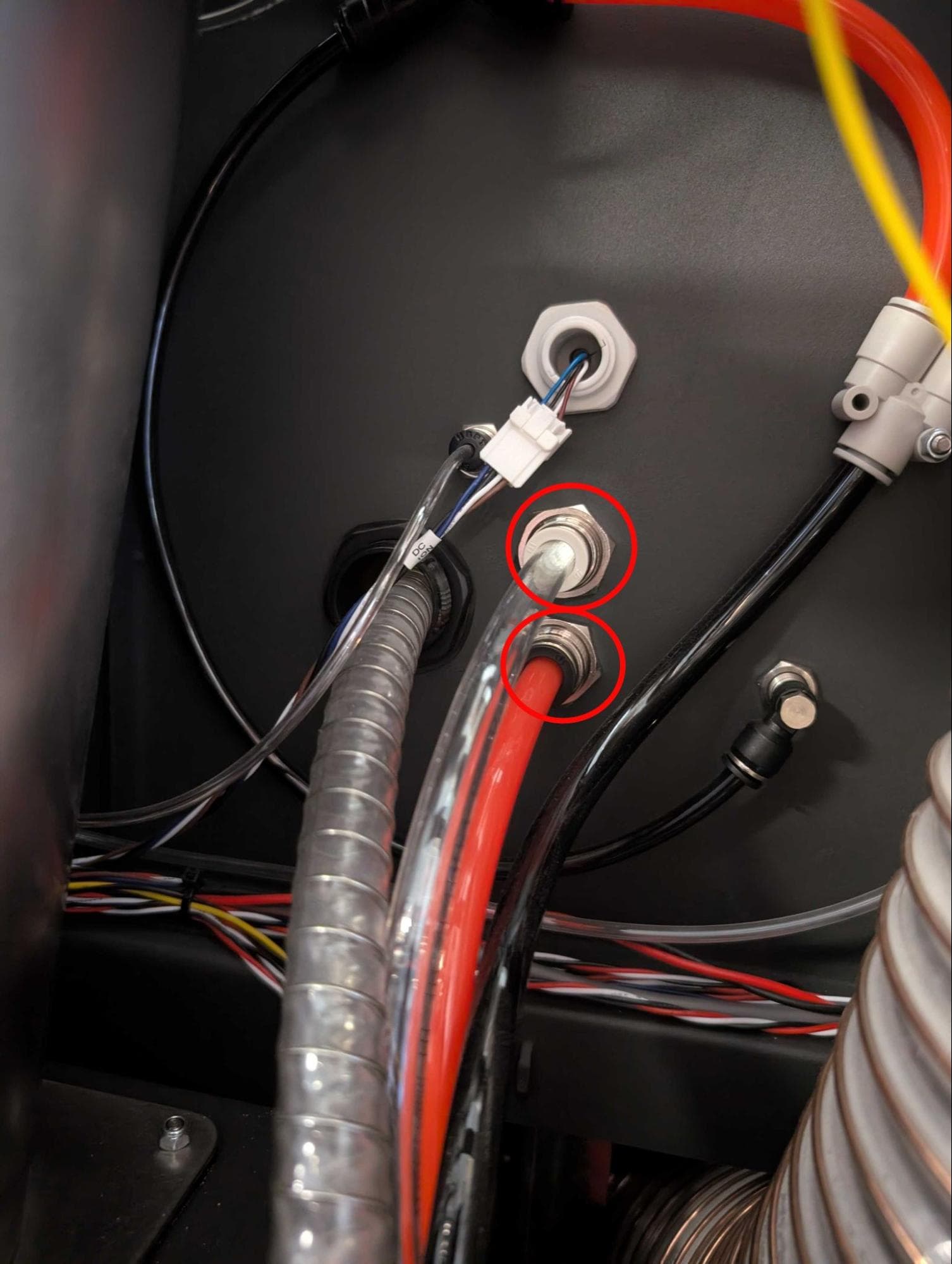

第 4 步：断开喷砂和部件冲刷空气管道的另一端

按下喷砂柜右侧相关管道的快插接头，然后拉出管道。

第 5 步：重新连接管子

检查完管子后，将每根管子推回到各自的快插接头中。如果要更换其中一根管子，请安装替换件。

概览： 访问用于打印机腔体空气冲刷的各种管子，以便检查或更换这些管子。

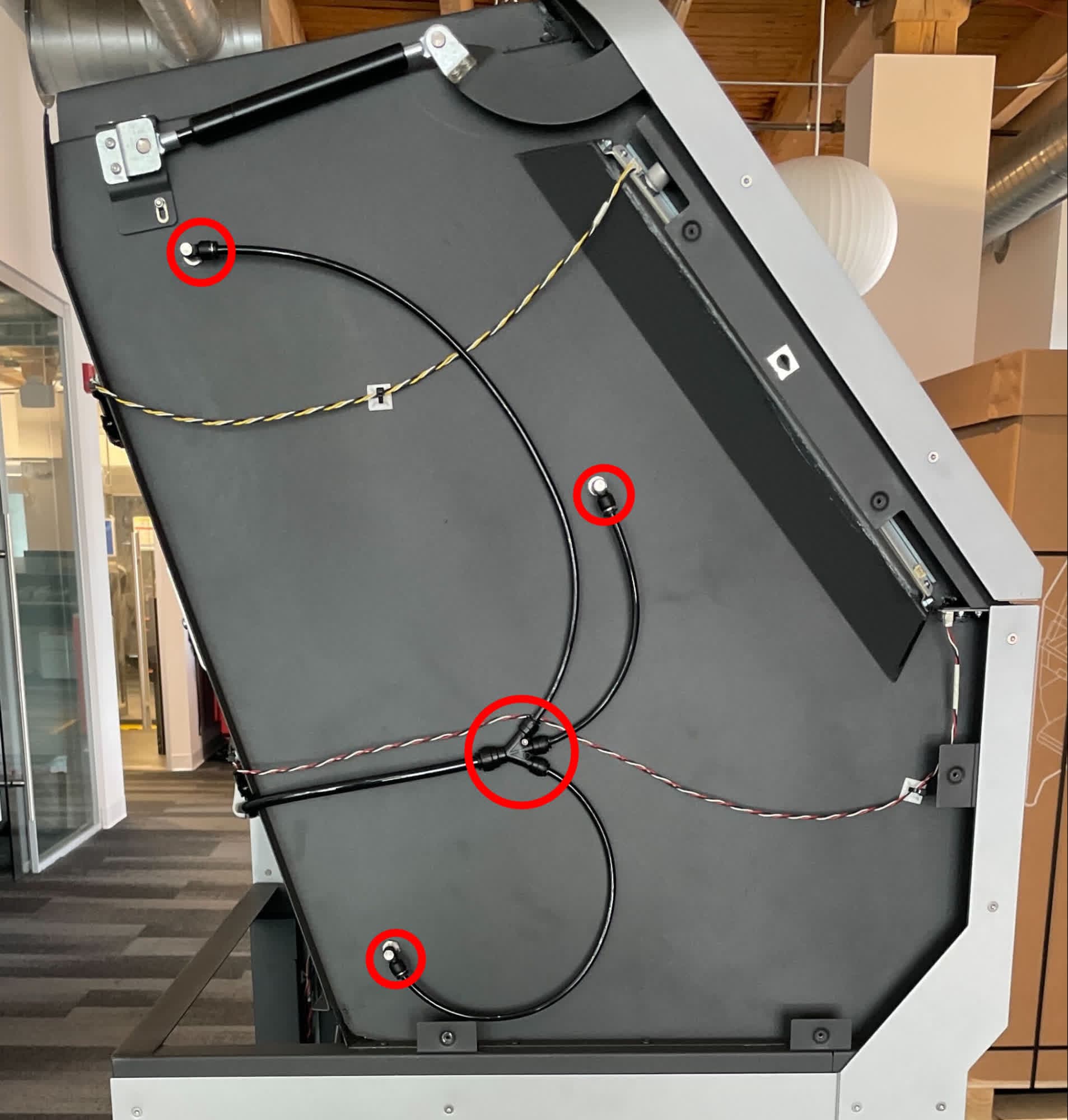

第 4 步：断开喷砂室冲刷管与 Fuse Blast 右侧的连接

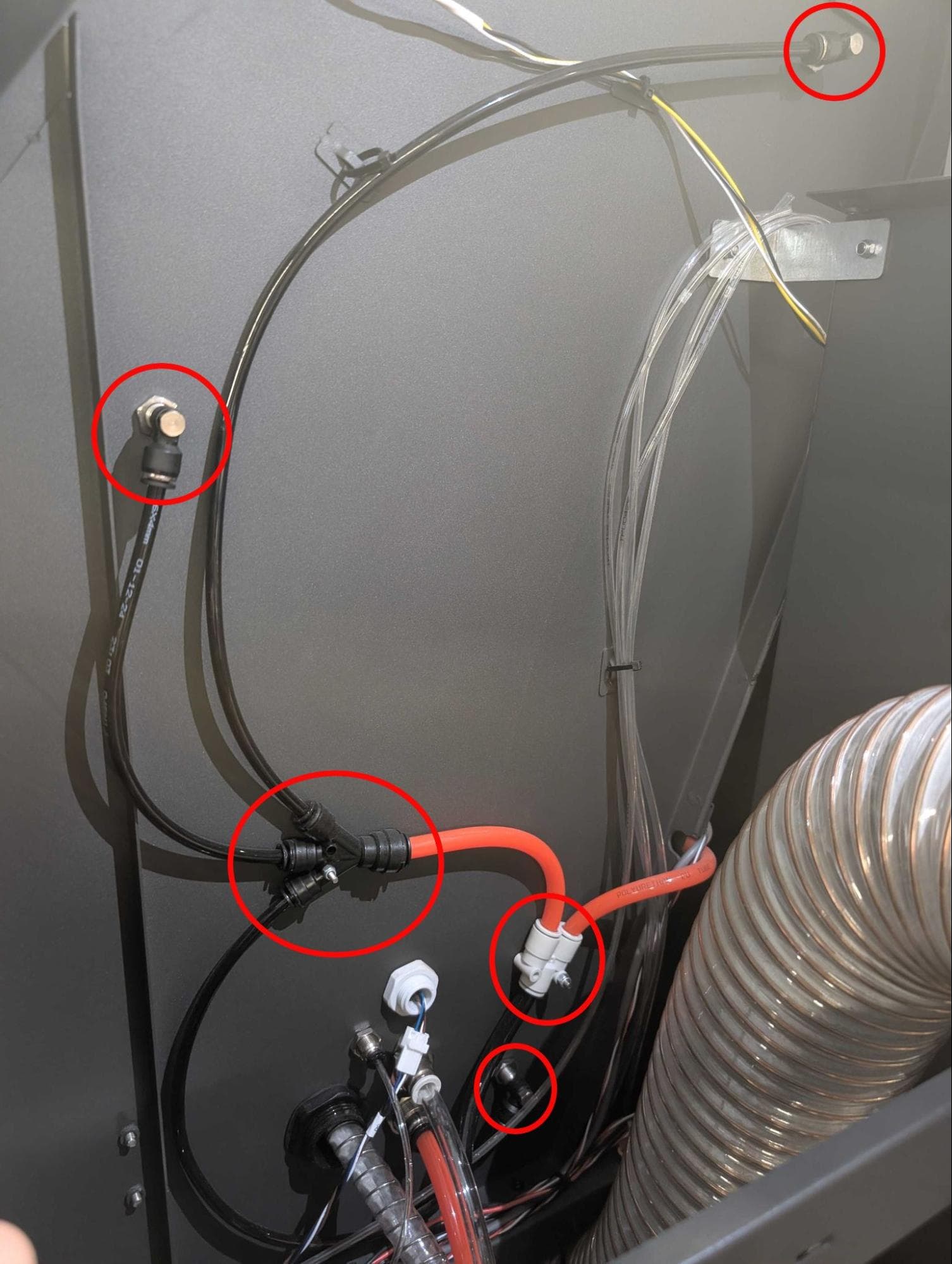

按下 快插接头 以便取出喷砂柜右侧的各种腔体冲刷管，然后拉出每根管子。

第 5 步：断开喷砂室冲刷管与 Fuse Blast 左侧的连接

按下 快插接头 以便拔出喷砂柜左侧的各种腔体冲刷管，然后将每根管子拉出。

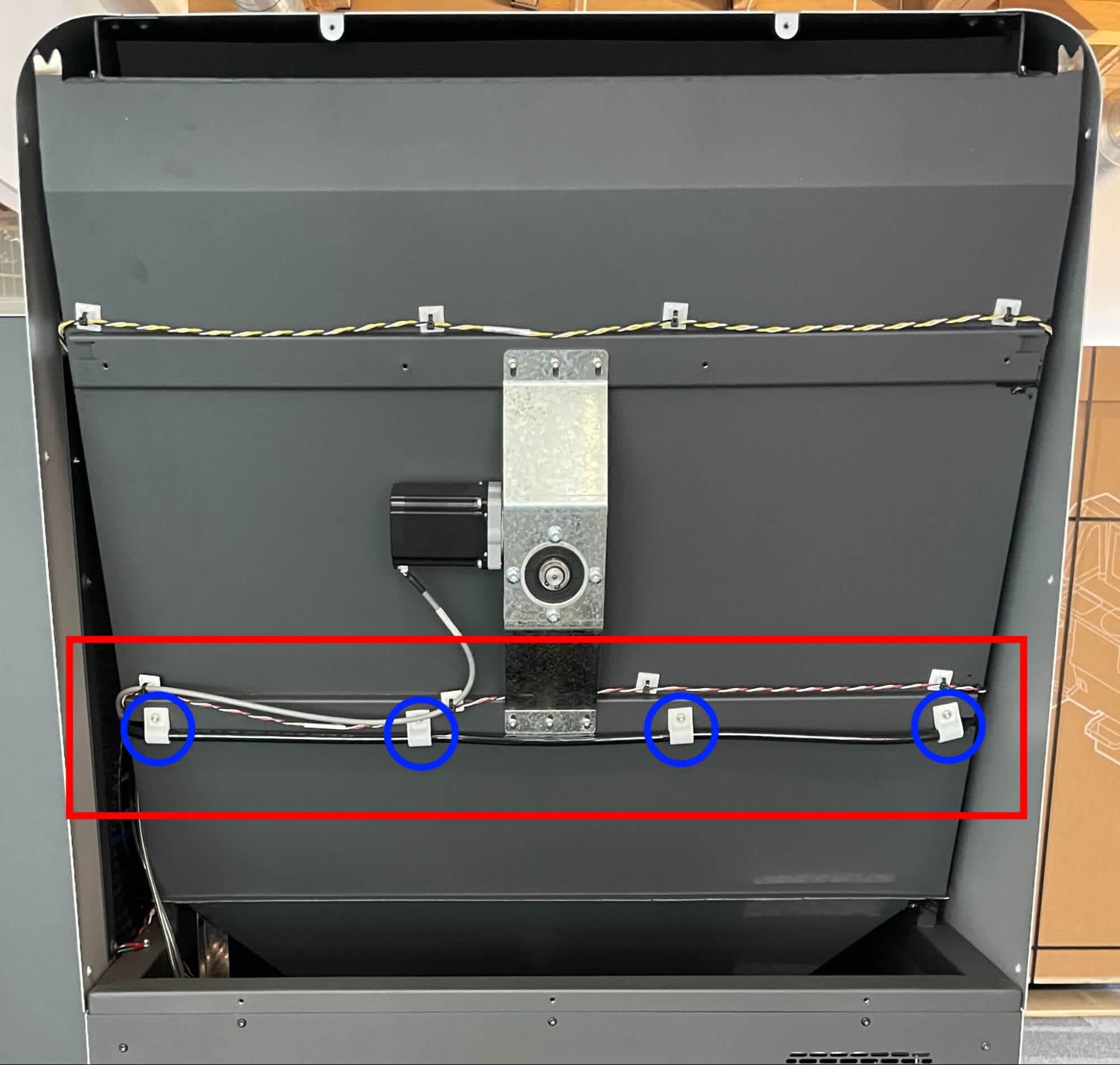

第 6 步：断开喷砂室冲刷管与 Fuse Blast 后部的连接

拆卸 后部喷淋室冲刷管路时，拧松 固定管托的螺丝 将其固定到位

第 7 步：重新连接管子

检查完管子后，将每根管子推回各自的快插接头。如果要更换任何管子，请安装相应的替换件。

概览： 进入通气管及其与喷砂室和过滤柜的连接点，以便检查或更换通气管。

概览： 进入旋风分离器进气管及其与喷砂室和旋风分离器侧面的连接点，以便检查或更换进气管。

第 1 步：操作管子

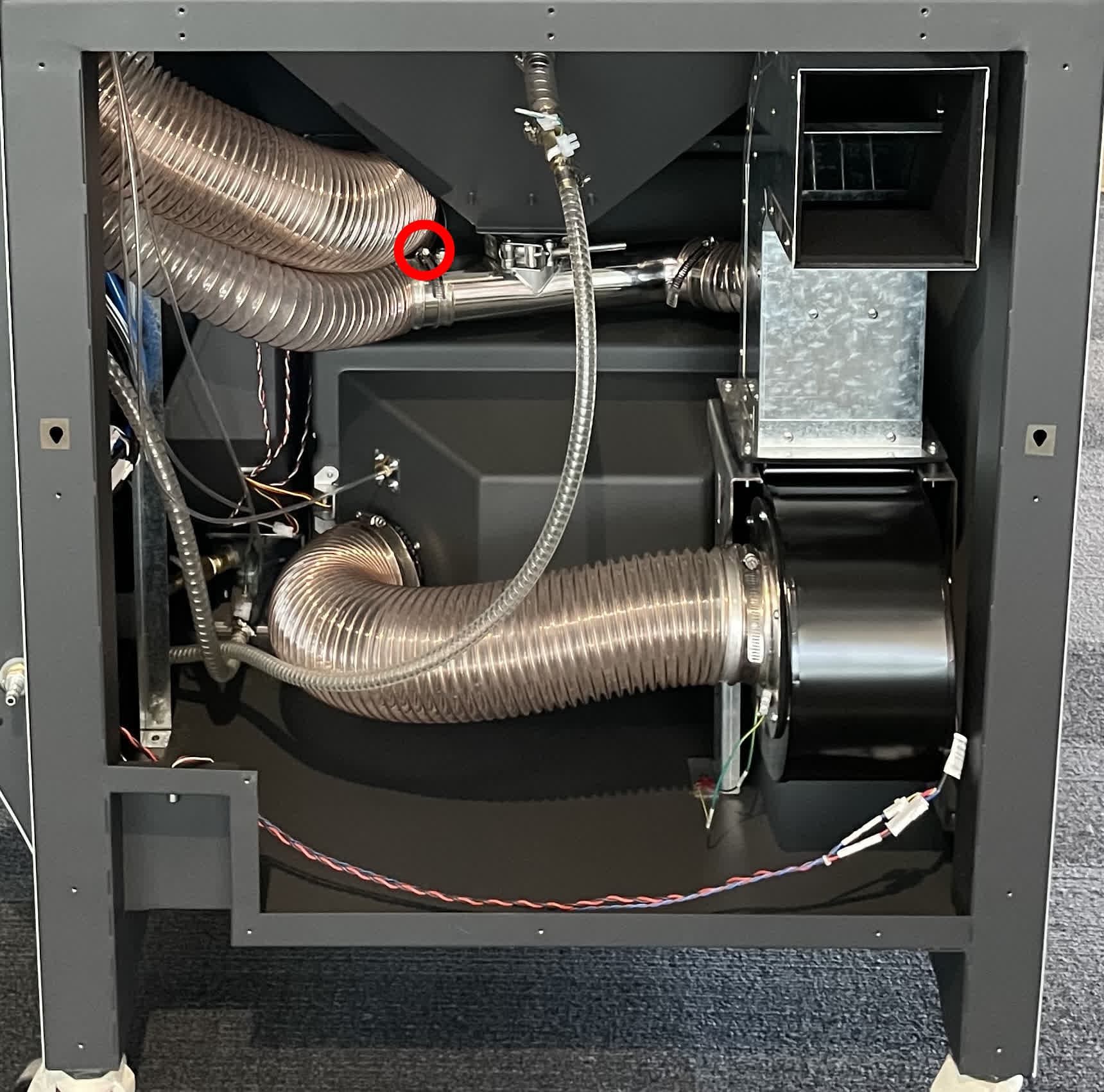

如需操作旋风分离器进气管，请拆卸后部底座面板和上部及下部侧面板。

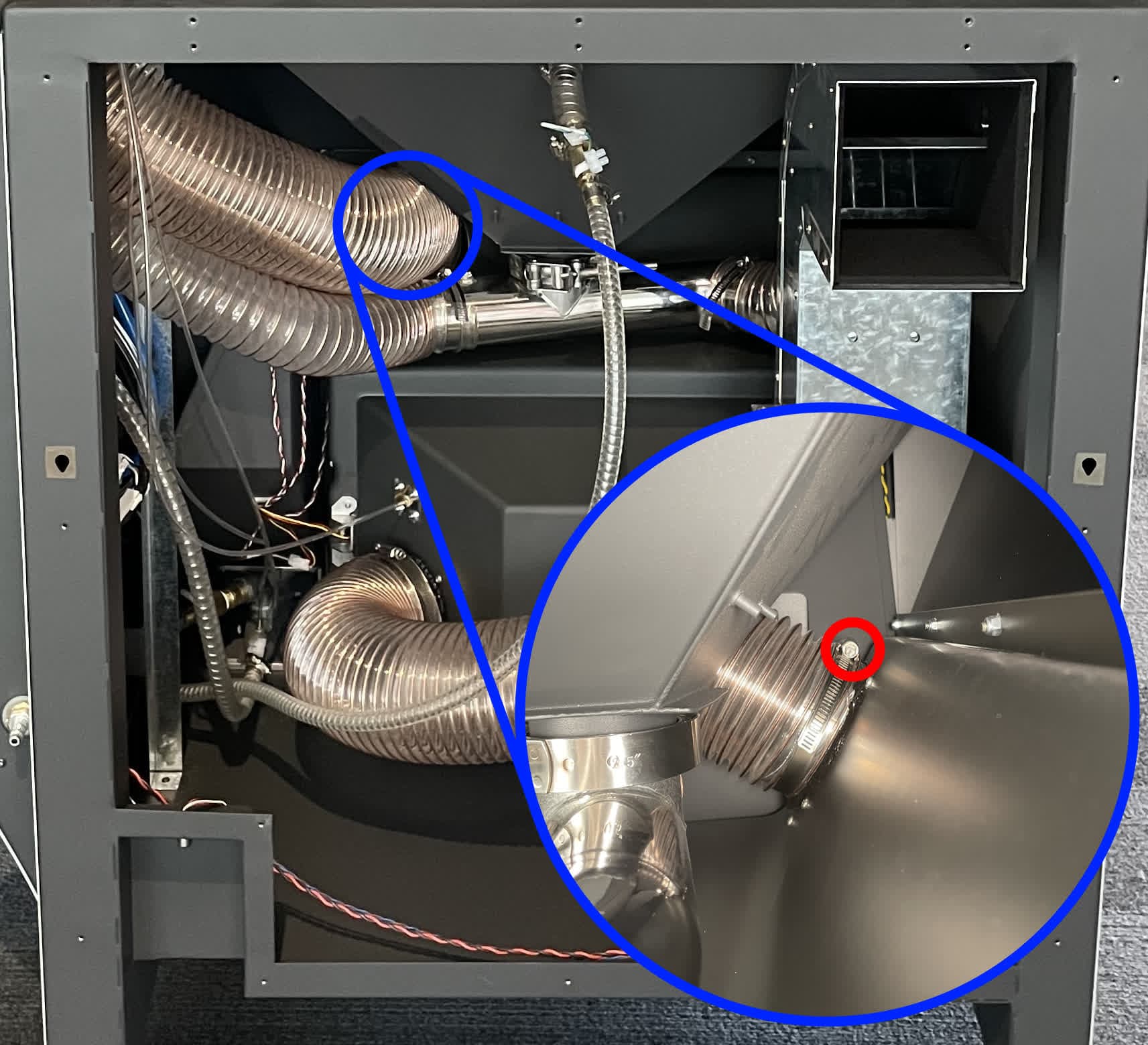

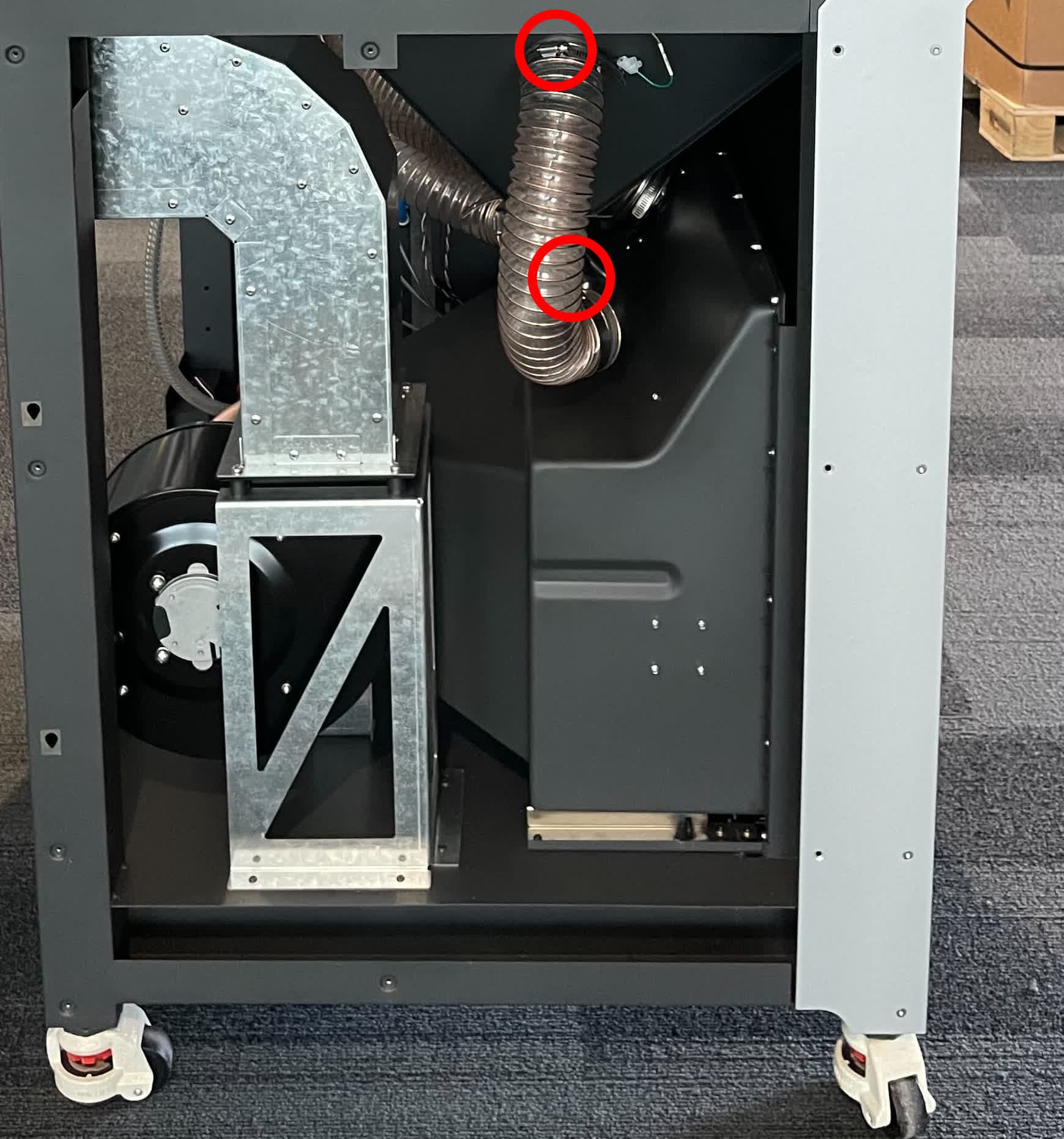

第 2 步：断开旋风分离器进气管

使用开槽螺丝刀，松开旋风分离器进气管两端的软管夹。将旋风分离器进气管从其法兰上拉出。如果要完全拆卸或更换旋风分离器进气管，请断开接地电缆或完全拆卸软管夹。

第 3 步：重新连接旋风分离器入口管

将旋风分离器进气管的两端滑入喷砂室和旋风分离器上的法兰。使用一字螺丝刀拧紧软管夹。如果完全拆卸或更换了旋风分离器进气管，也要重新连接接地电缆。

概览： 进入旋风分离器出气管及其与喷砂室和旋风分离器顶部的连接点，以便检查或更换出气管。

第 1 步：操作管子

如需操作旋风分离器出气管，请拆卸后部底座面板以及上部和下部侧面板。您可能还需要拆卸左侧底座面板。

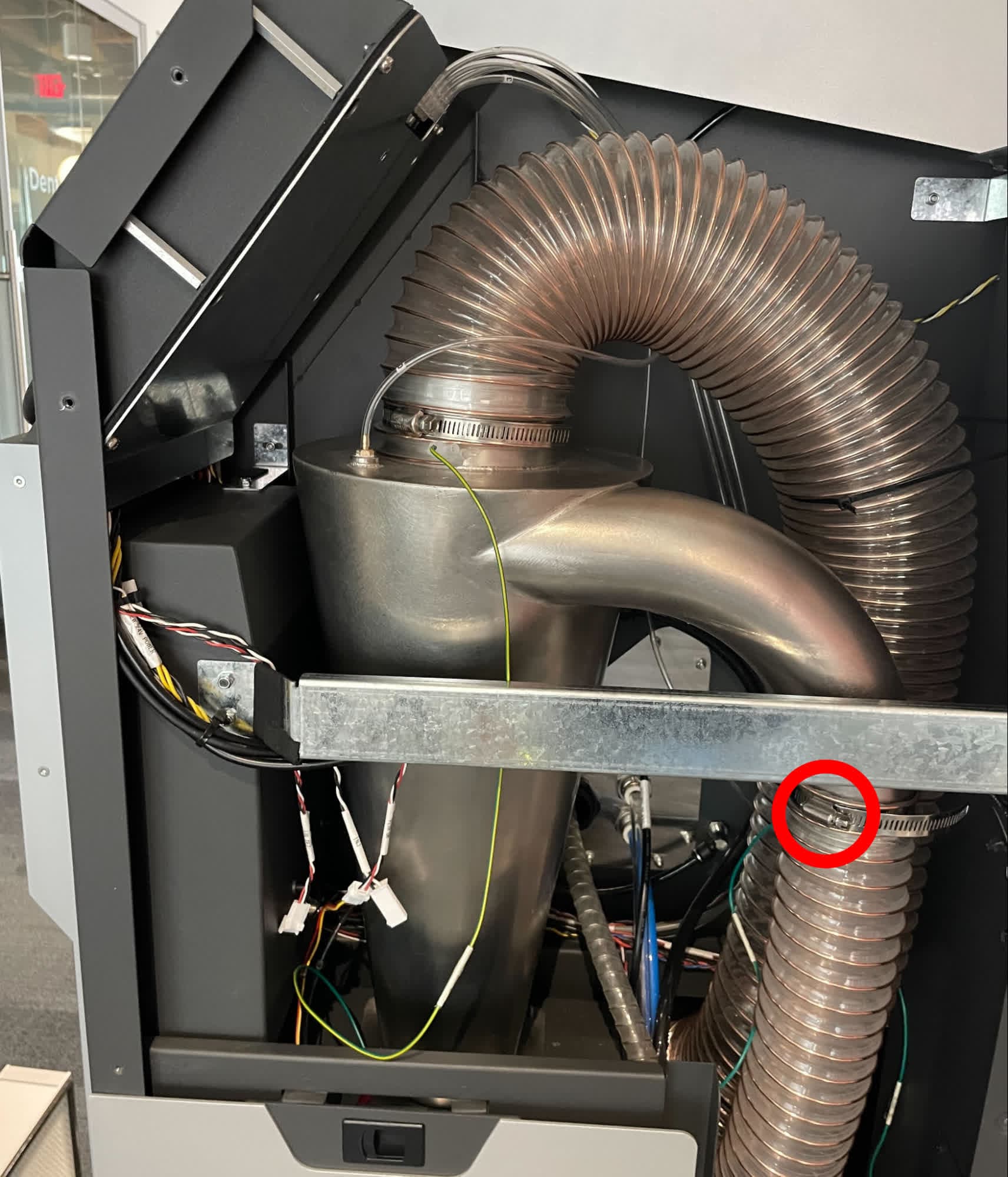

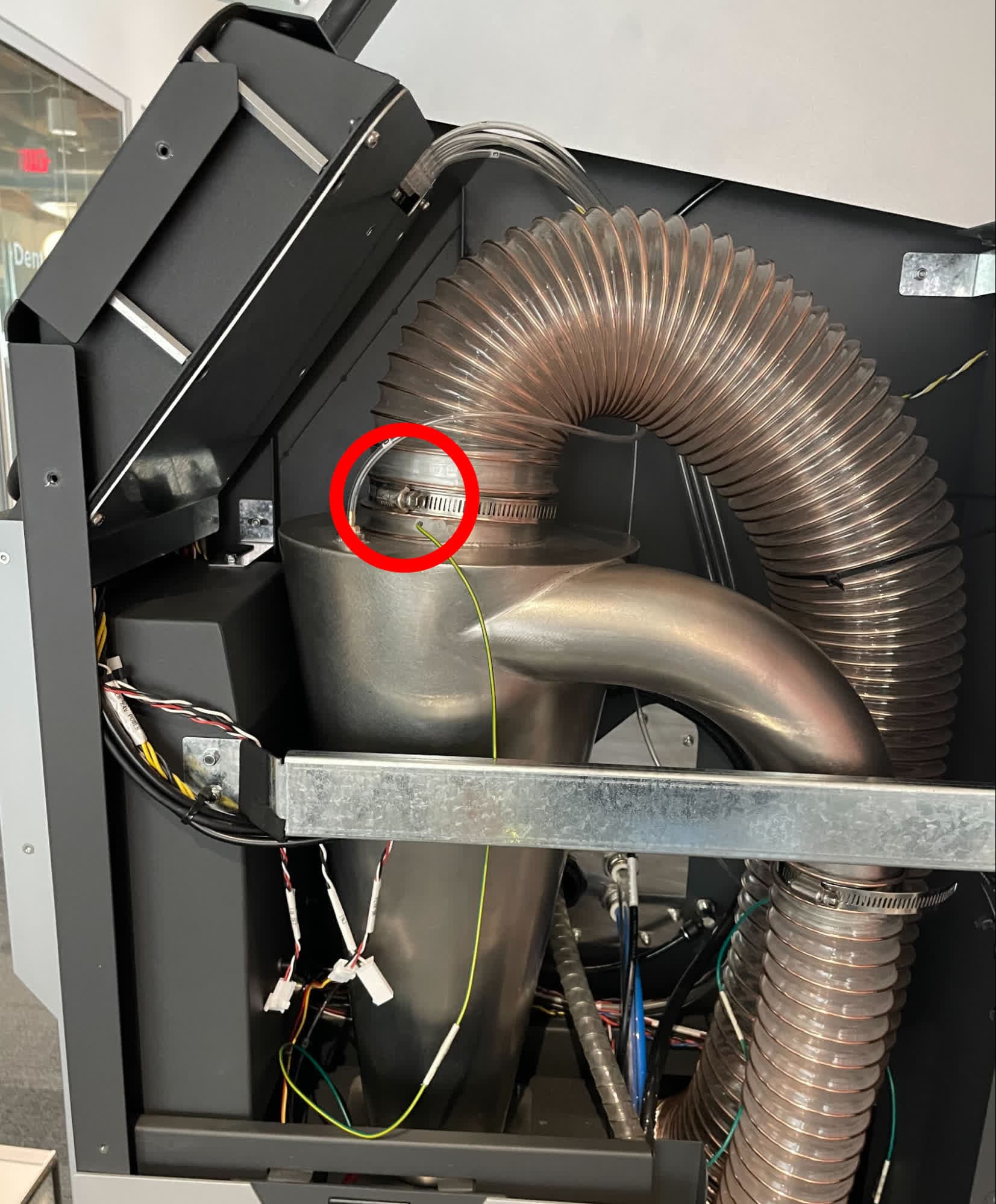

第 2 步：断开旋风分离器出气管

使用开槽螺丝刀，松开旋风分离器出气管两端的软管夹。将旋风分离器出气管从其法兰上拉出。如果要完全拆卸或更换旋风分离器出气管，请断开接地电缆或完全拆下软管夹。

第 3 步：重新连接旋风分离器出气管

将旋风分离器出气管的两端滑入喷砂室和旋风分离器上的法兰。使用一字螺丝刀拧紧软管夹。如果完全拆卸或更换了旋风分离器出气管，也要重新连接接地电缆。

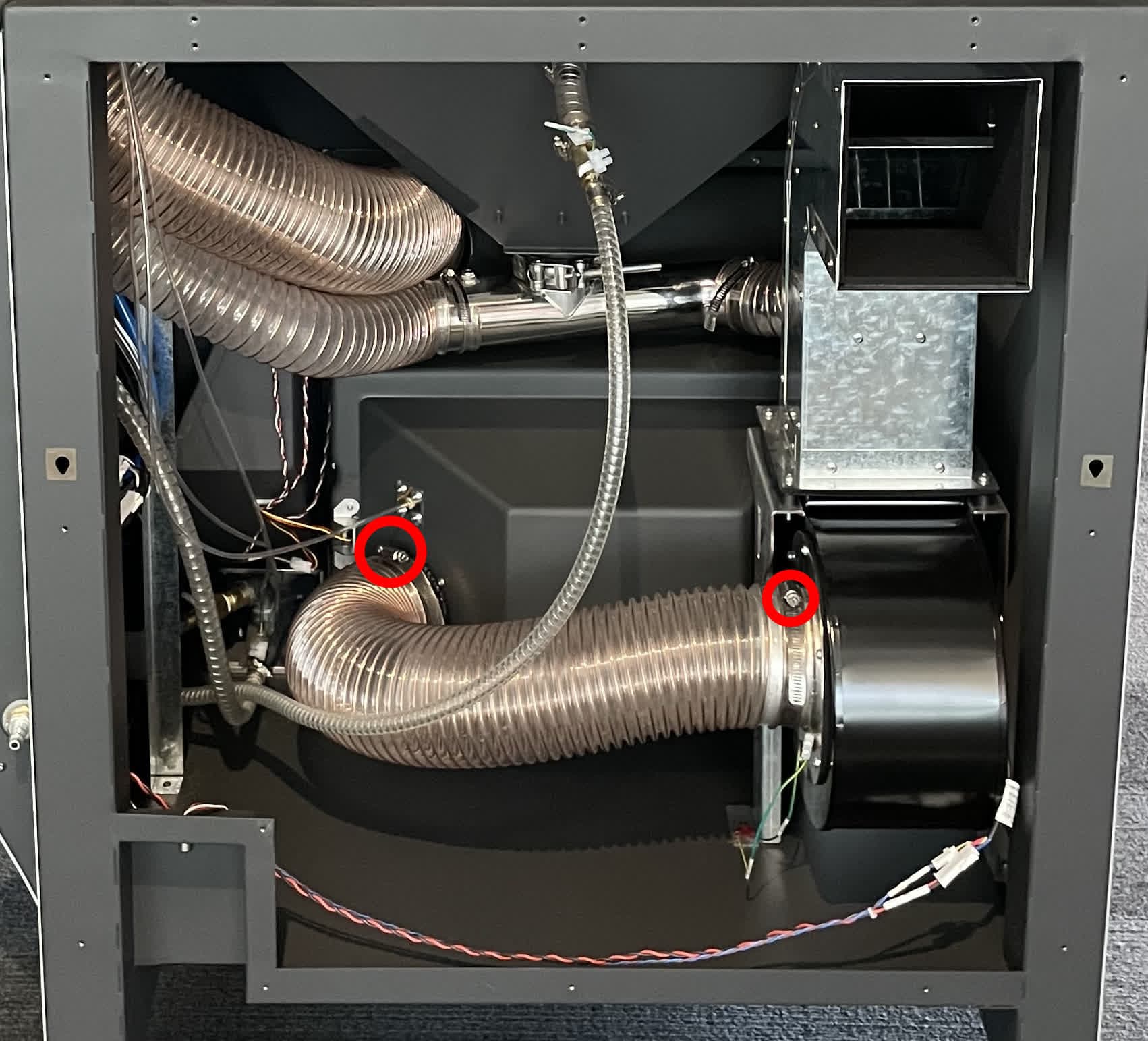

概览： 进入 HEPA 过滤器排气管及其与过滤柜和鼓风机的连接点，以便检查或更换排气管。

概览： 进入介质供应管及其与介质料斗、喷枪和喷砂室的连接点，以便检查或更换介质供应管。

第 1 步：操作管道

如需操作介质供应管，请拆卸后部底座面板以及上部和下部侧面板。

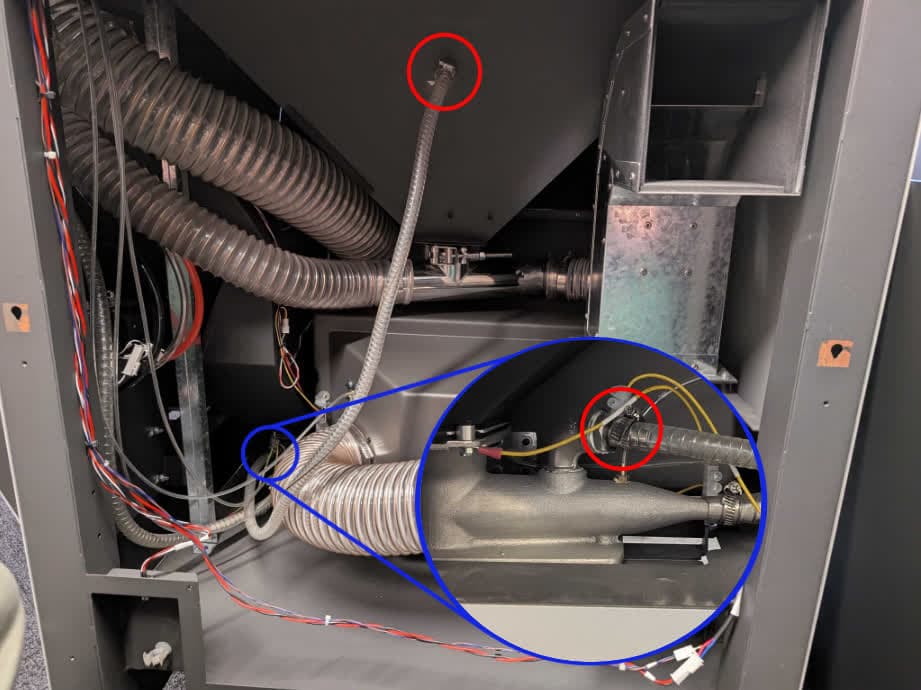

第 2 步：断开介质供应管与介质料斗的连接

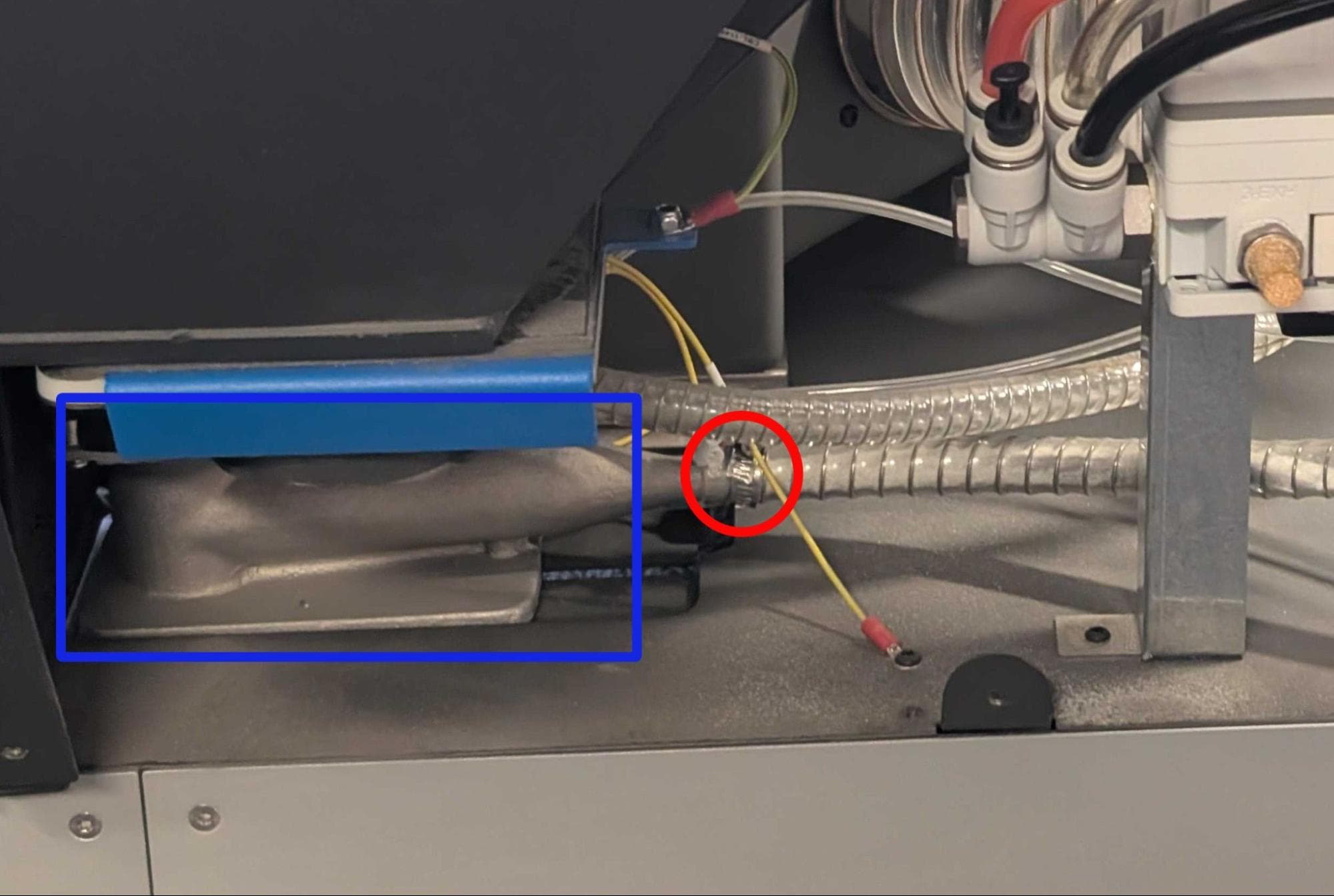

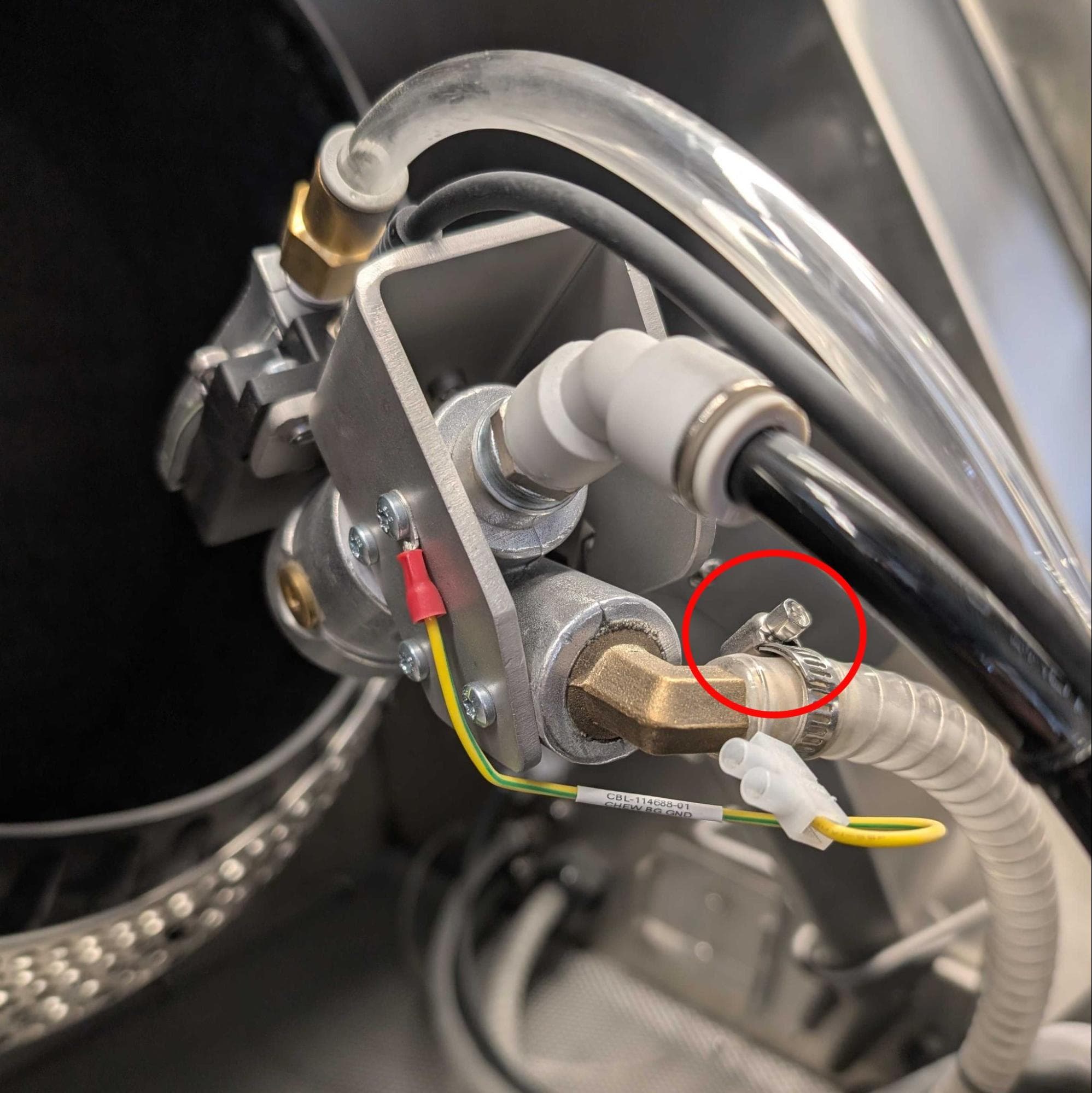

使用一字螺丝刀拧松 软管夹 从打印机后部 介质阀 以松开介质供应管如果要完全拆卸或更换介质供应管，请断开接地电缆或完全拆卸软管夹。

第 3 步：断开介质供应管与喷枪的连接

在喷砂室内，使用开槽螺丝刀拧松将介质供应管固定在喷枪上的软管夹。

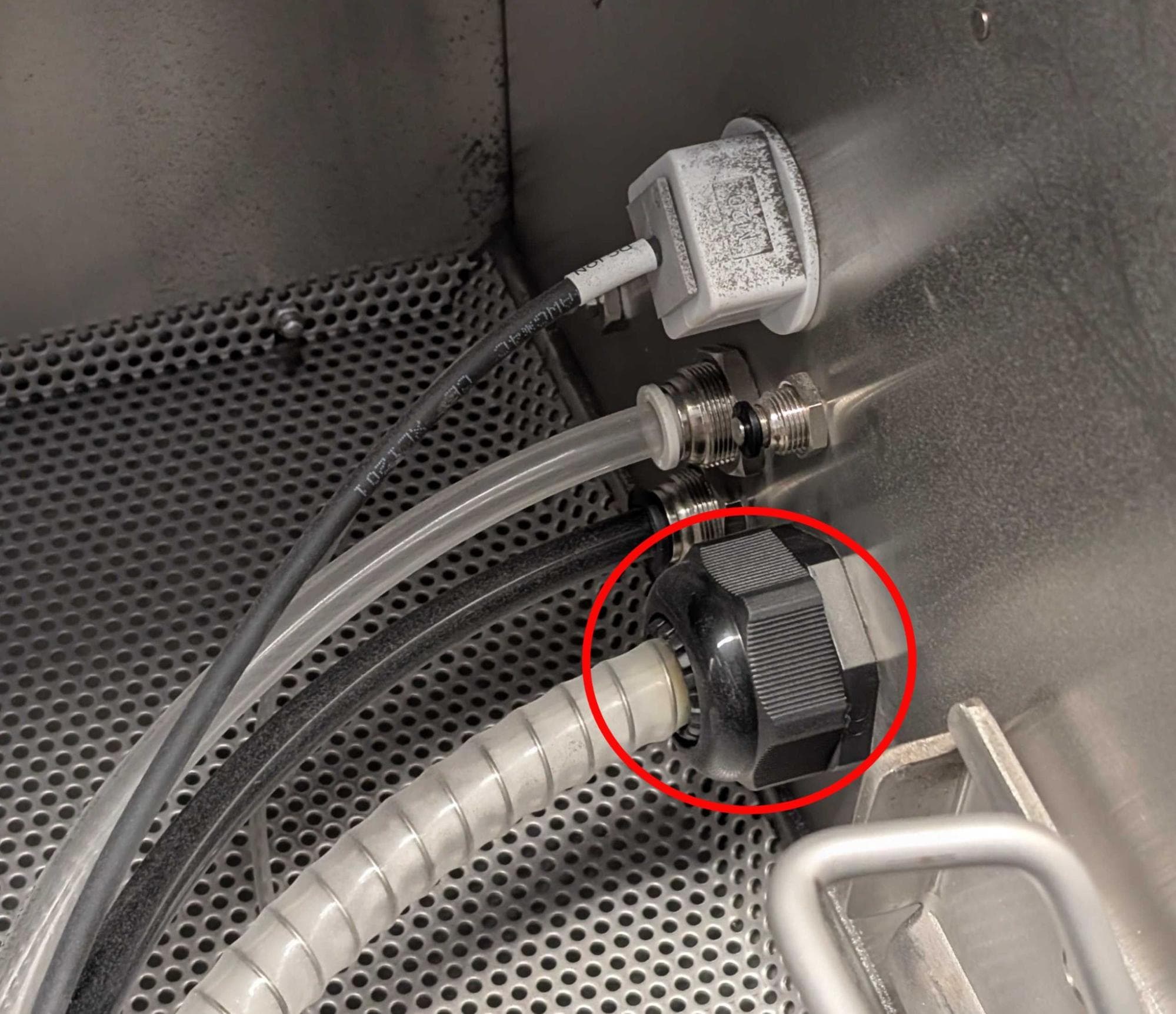

第 4 步：断开介质供应管与喷砂室的连接

在喷砂室右侧，松开固定介质供应管的软管接头。

第 5 步：重新连接介质供应管

将介质供应管滑到介质料斗和喷枪的接头上。使用开槽螺丝刀，拧紧两个软管夹。将软管接头固定在喷砂室右侧的接头上。

概览： 进入回流管路及其与介质阀和喷砂室的连接点，以便检查或更换回流管路。

第 1 步：操作管子

如需操作回流管线，请拆卸后部底座面板以及上部和下部侧面板。

第 2 步：断开回流管线与介质阀的连接

使用开槽螺丝刀，从介质阀顶部松开软管夹，松开回流管路。

第 3 步：断开回流管线与喷砂室的连接

使用开槽螺丝刀，从喷砂室后部松开软管夹，松开回流管线。

第 4 步：重新连接回流管路

将回流管滑入介质阀和喷砂室上的接头。使用开槽螺丝刀，拧紧两个软管夹。

概览：检查五个测压管，确定要检查的测压管。

Fuse Blast 中有五个压力传感器，用于检查系统是否堵塞或泄漏。这些管子均从主板延伸至以下位置，管子两端标有 0–4：

0. 旋风分离器入口
1. 介质计量阀
2. 后置空气过滤器
3. 前置空气过滤器
4. 废物料斗

请按照下文中有关正在检查或更换的压头管的说明进行操作。

概览： 进入测压管路（位置 0），以便检查或更换。

第 1 步：操作管路

要操作旋风分离器测压管路，请拆卸上侧面板和下侧面板。

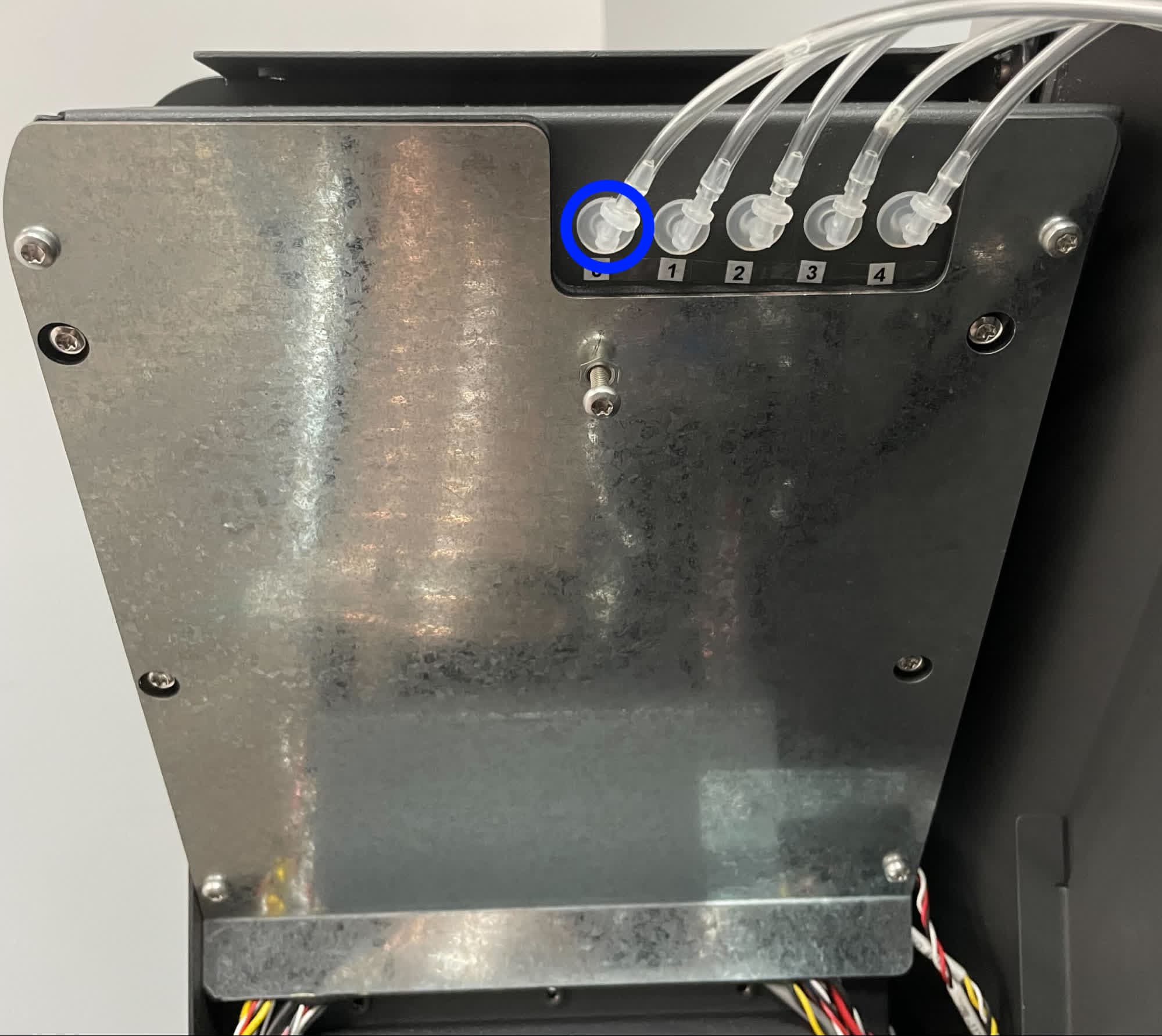

第 2 步：检查电子箱处的管子

Inspect the pressure tap tubing labeled 0 on the electronics box. 如果需要拆卸或更换管子，请将其从塑料接头上拉下。如有必要，在更换前在接头处将其切断。

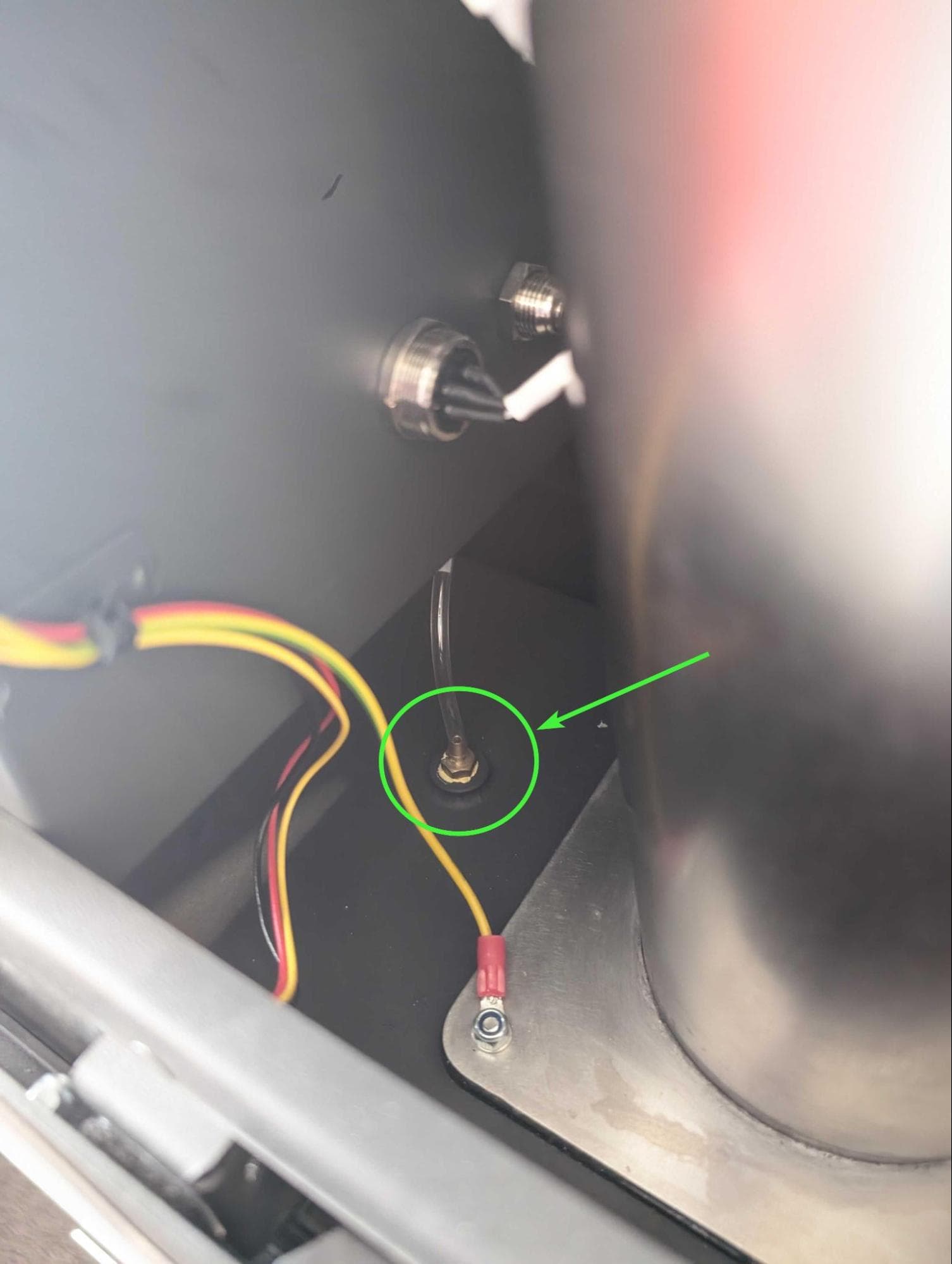

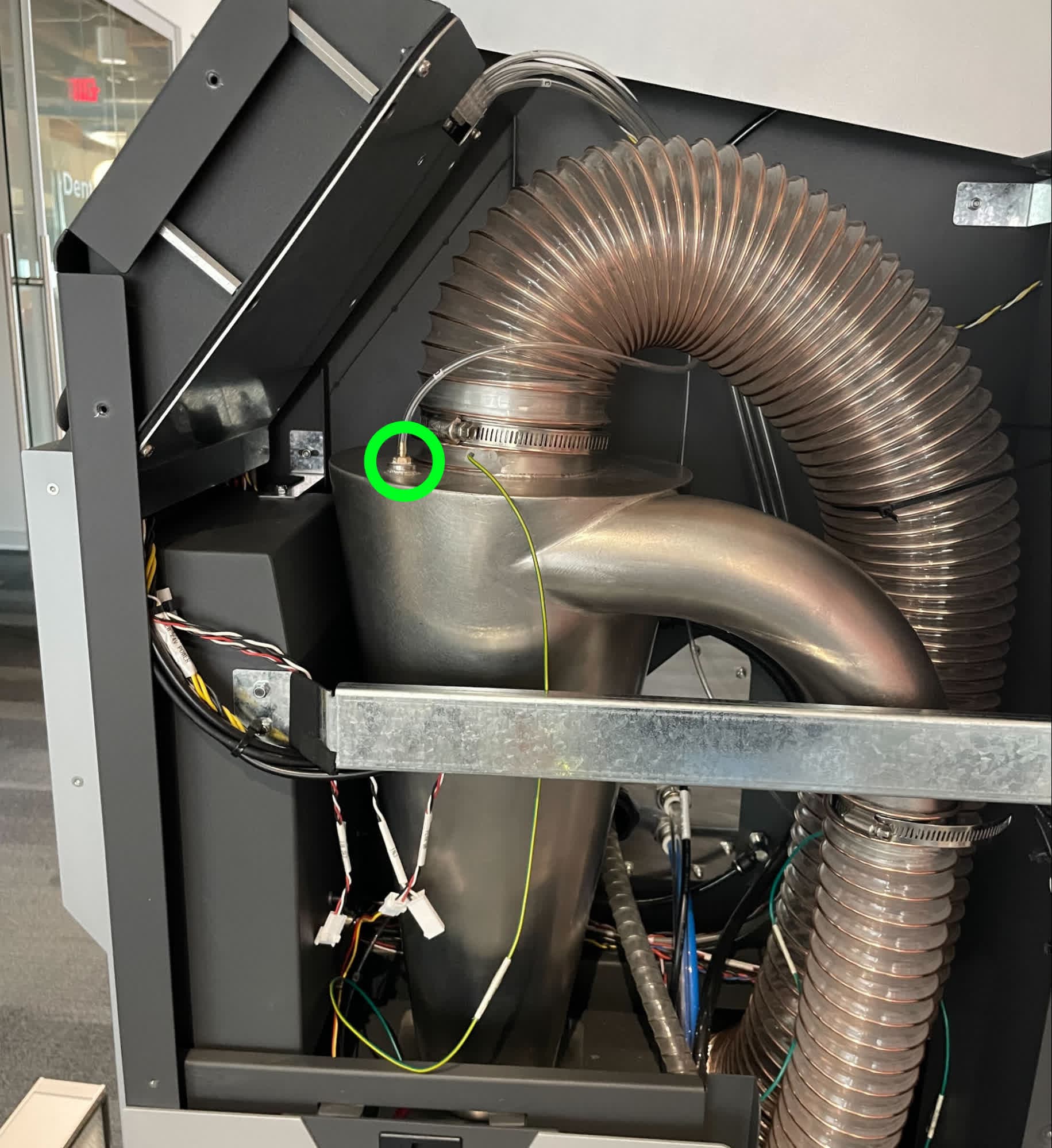

第 3 步：检查旋风分离器的管路

Inspect the pressure tap tubing labeled 0 on the top of the cyclone separator. 如果需要拆卸或更换管子，请将其从黄铜接头上拉出。如有必要，在更换前在接头处将其切断。

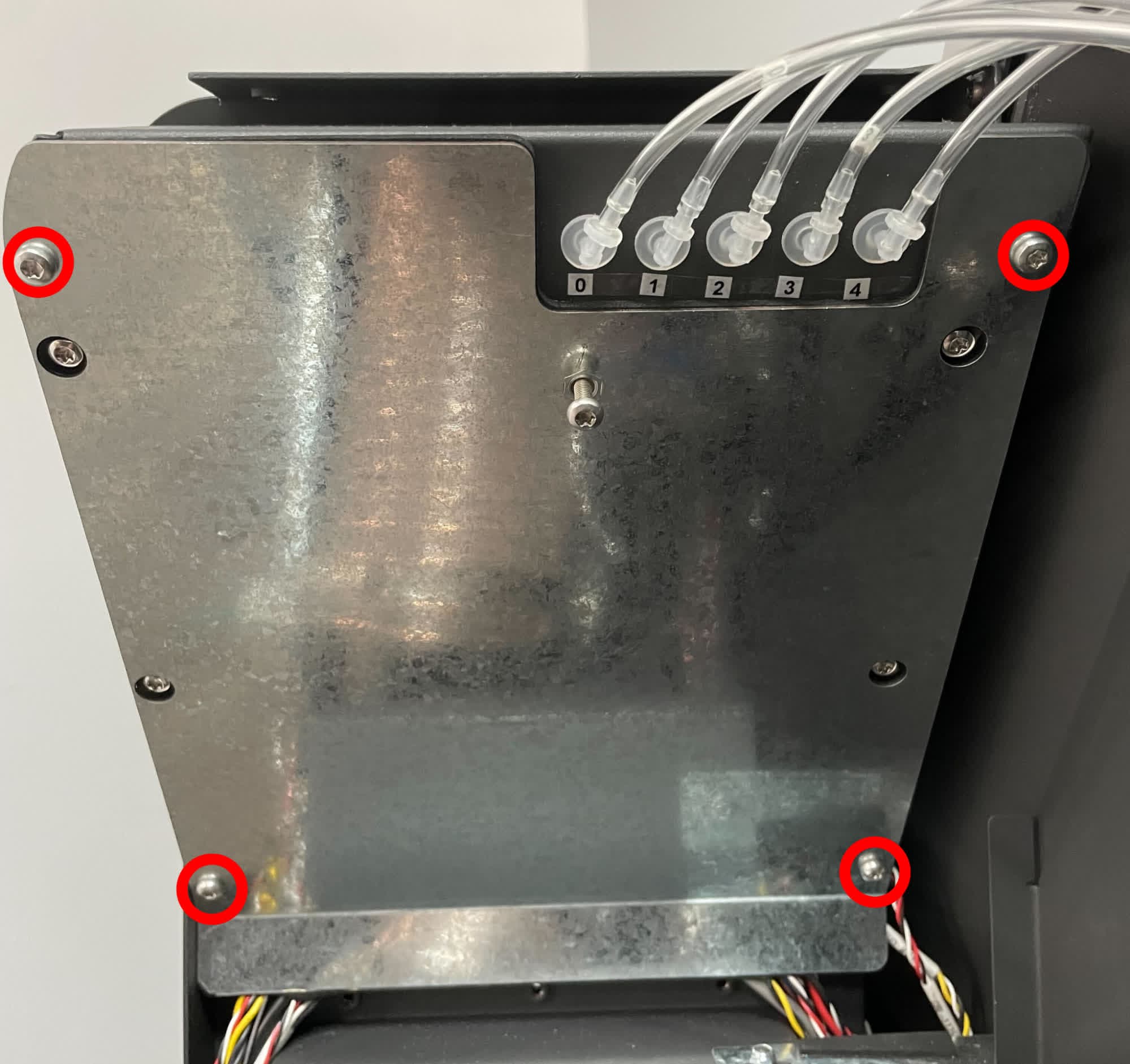

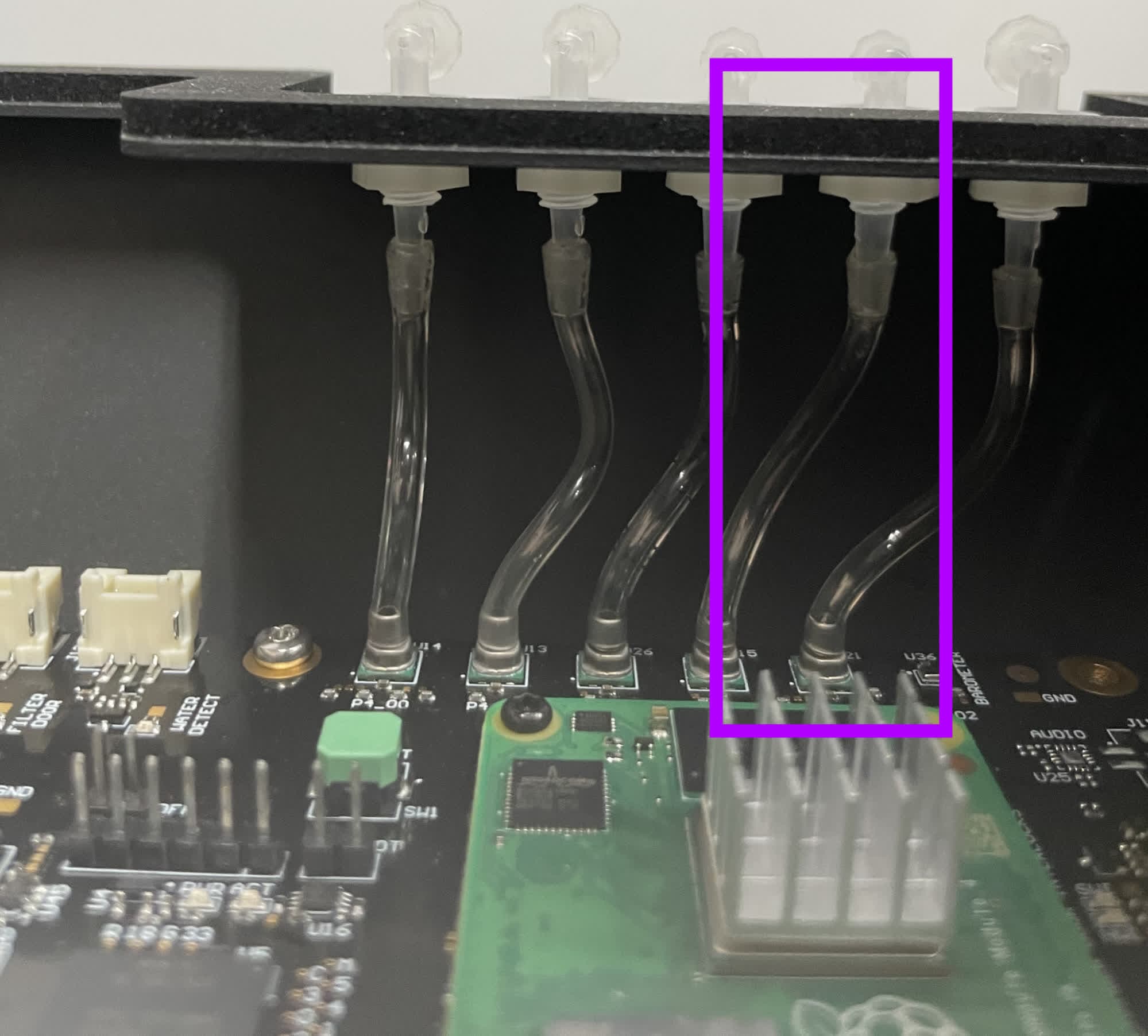

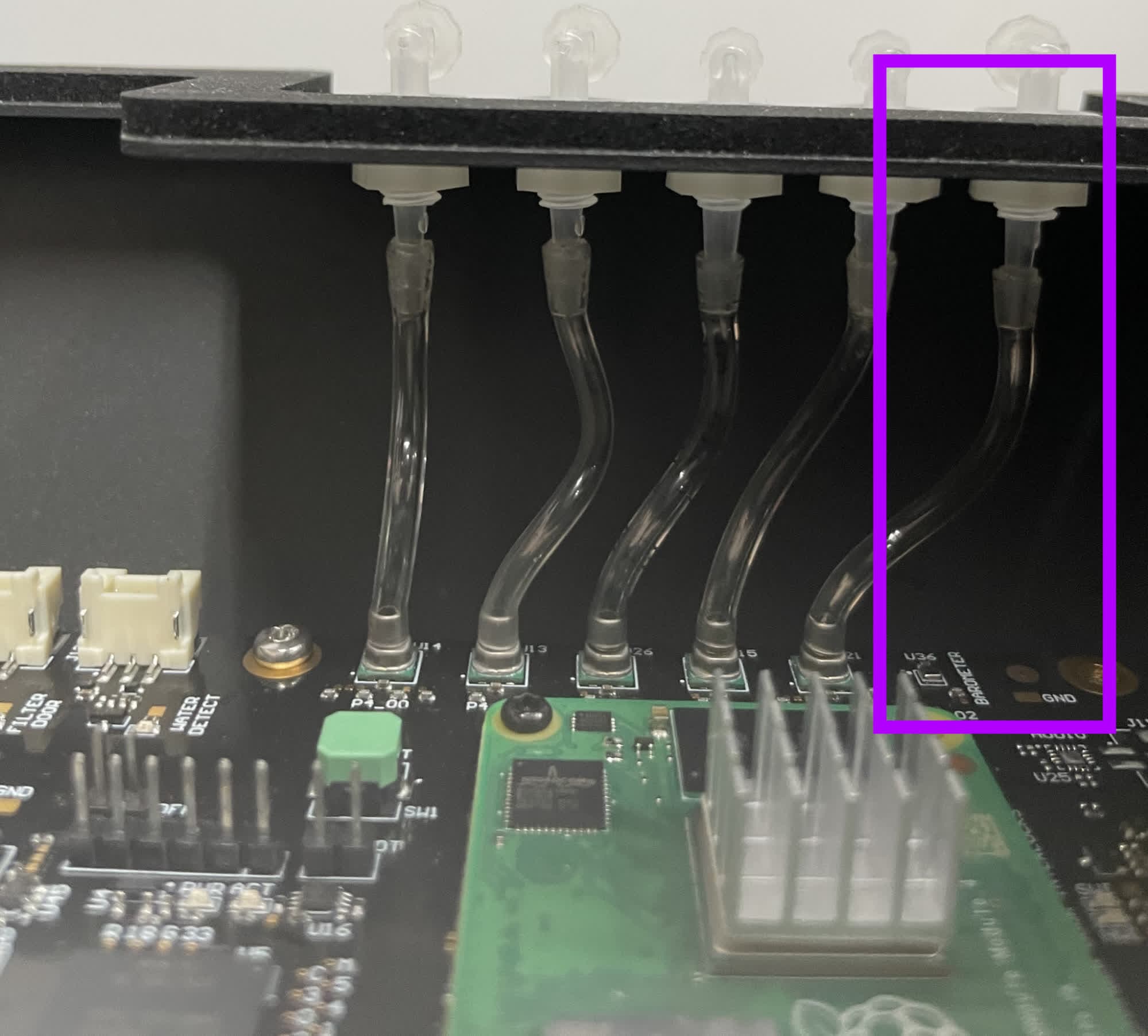

第 4 步：检查电子元件箱内的管子

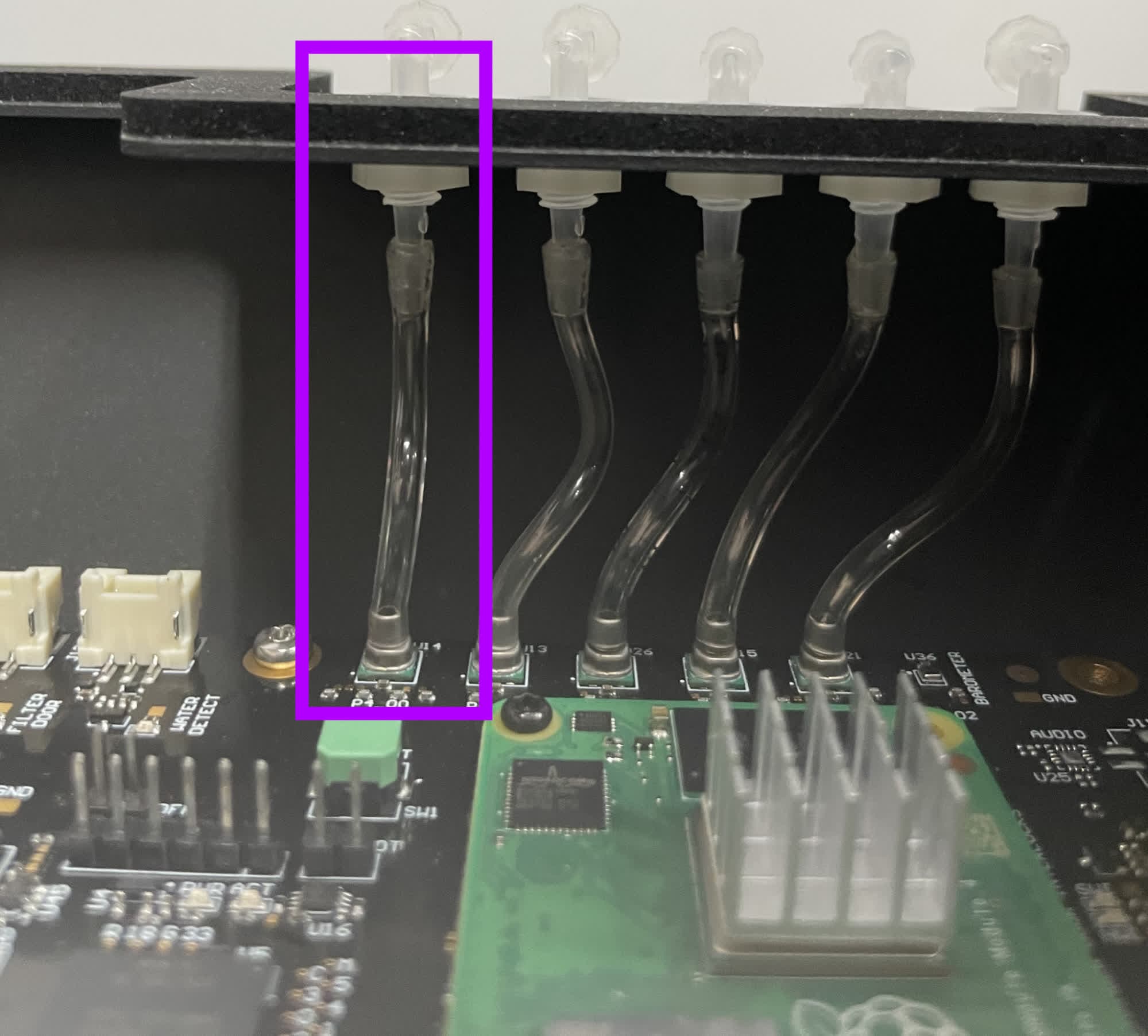

如有必要， 四颗 T20 梅花螺丝 固定电子元件箱盖的螺丝并检查 内部电子元件箱压力管，标有 0。如果需要拆卸或更换管子，请将其从接头上拉出。如有必要，在更换前在接头处将其切断。

电子元件箱中的组件十分精密。特别注意不要损坏主板，在处理 Fuse Blast 中的电子元件之前，请接地。

概览： 进入压力测量口管路（位置 1），以便检查或更换。

第 1 步：操作管道

如需操作介质计量阀测压口管道，请拆卸后部底座面板以及上部和下部侧面板。

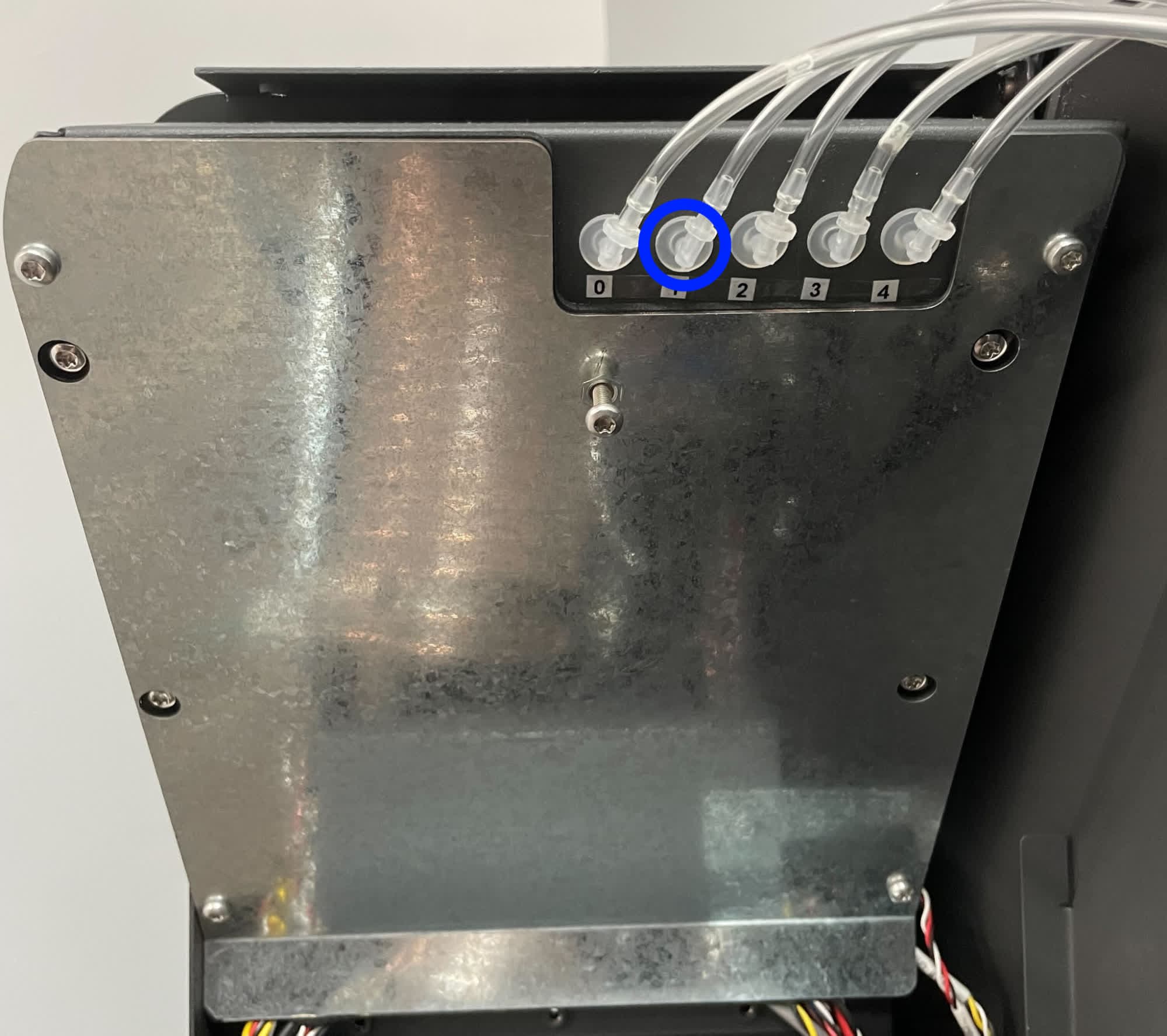

第 2 步：检查电子箱的管子

检查电子箱上标有 1 的测压管。如果需要拆卸或更换管子，请将其从塑料接头上拉下。如有必要，在更换前在接头处将其切断。

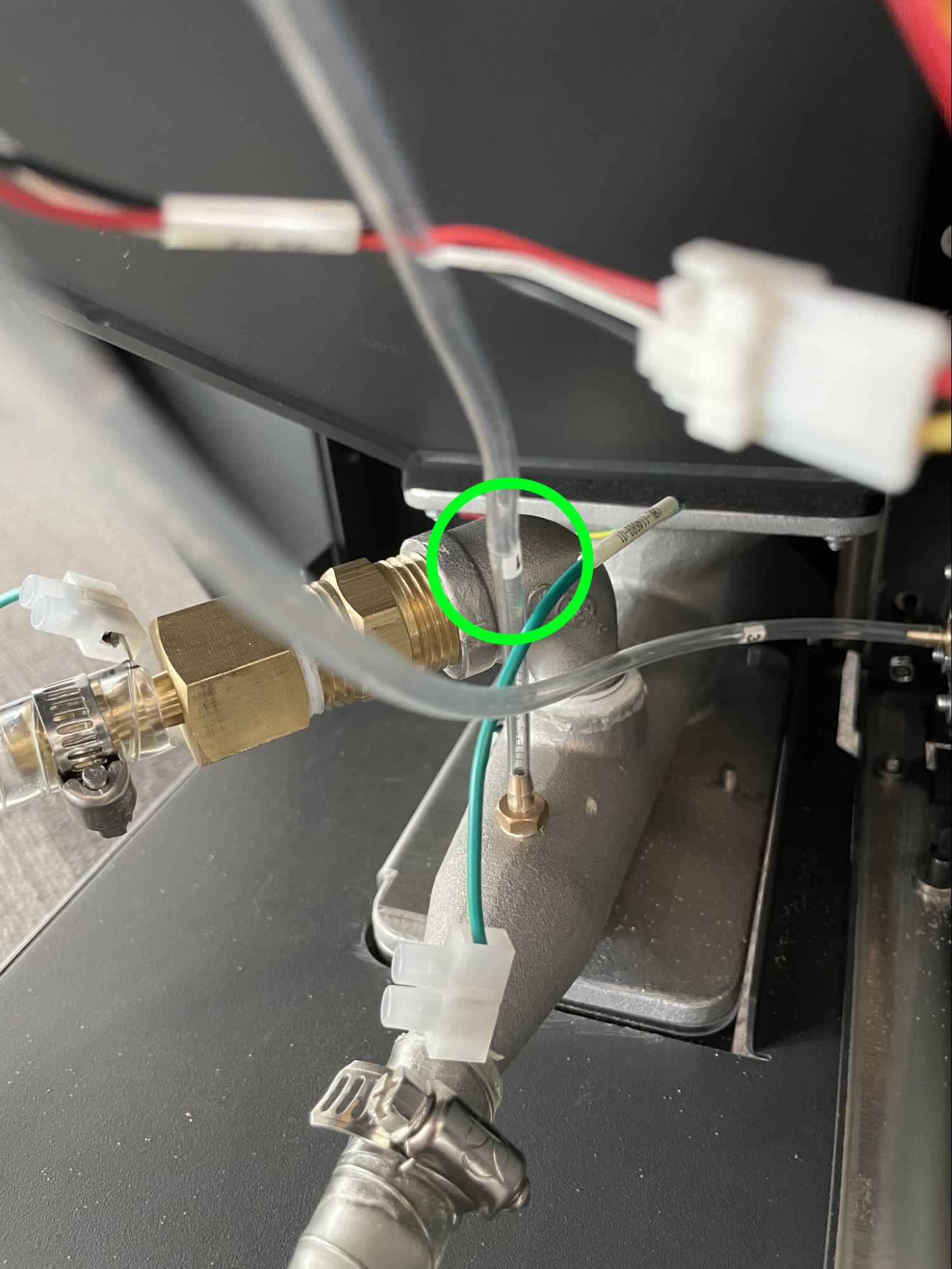

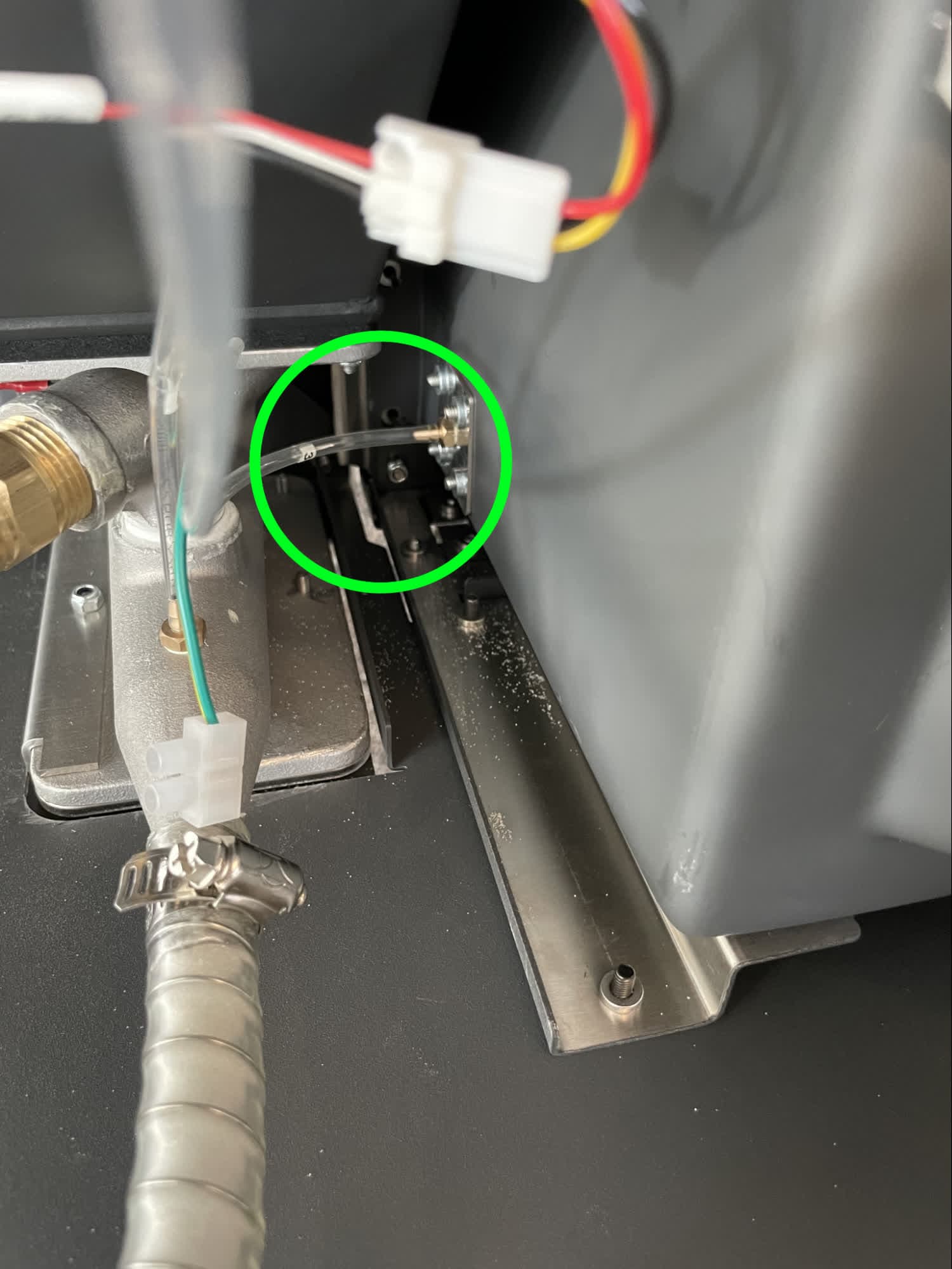

第 3 步：检查介质计量阀的管路

1），该管路位于从机器后方面向机器时的过滤箱左侧。如果需要拆卸或更换管子，请将其从黄铜接头上拔下。如有必要，在更换前在接头处将其切断。

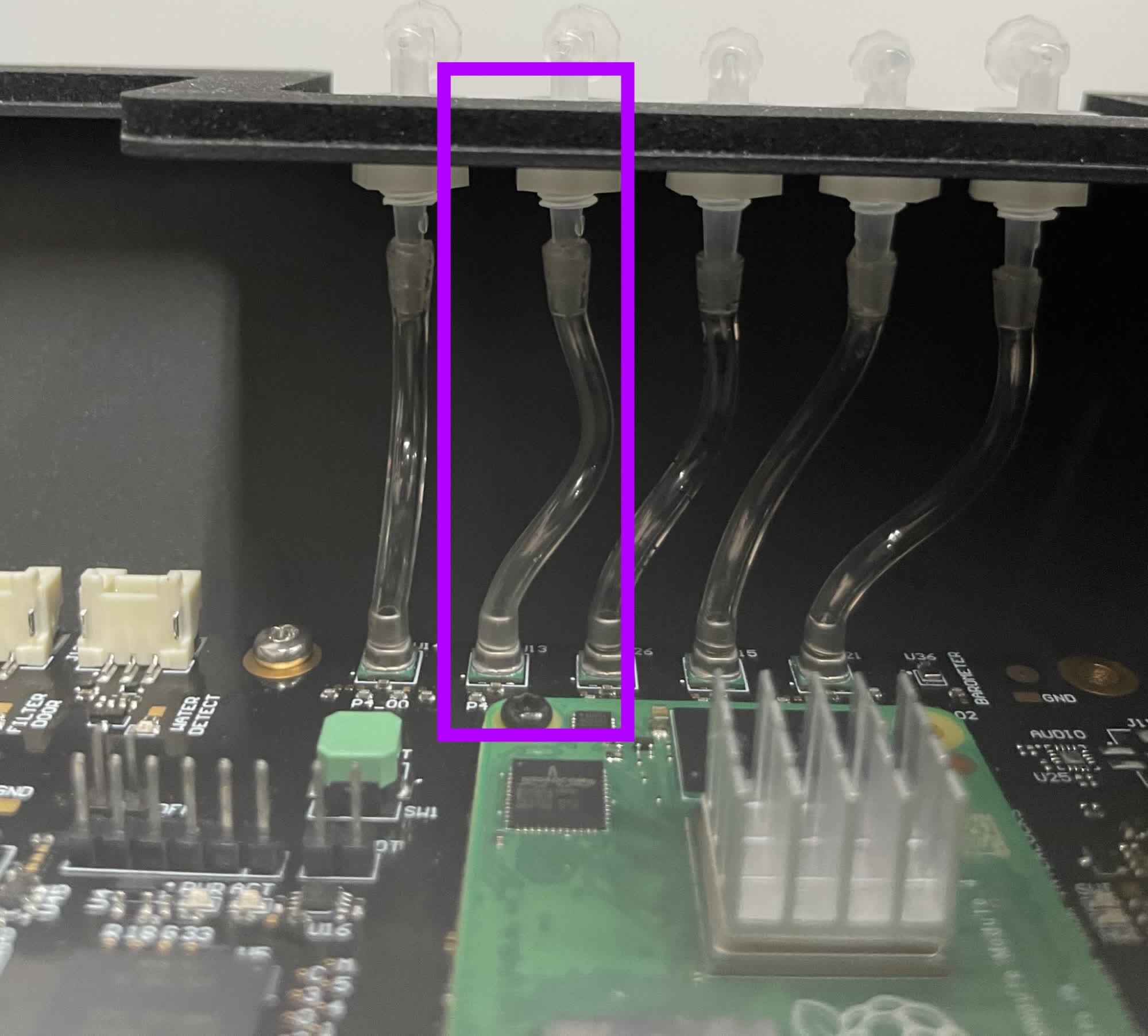

第 4 步：检查电子元件箱内的管子

如有必要， 四颗 T20 梅花螺丝 固定电子元件箱盖的螺丝并检查 内部电子元件箱压力管，标记为 1。如果需要拆卸或更换管子，请将其从接头上拉出。如有必要，在更换前在接头处将其切断。

电子元件箱中的组件十分精密。特别注意不要损坏主板，在处理 Fuse Blast 中的电子元件之前，请接地。

概览： 进入测压管路（位置 2），以便检查或更换。

第 1 步：操作管道

要操作后置空气过滤器测压管路，需拆卸后部底座面板以及上部和下部侧面板。

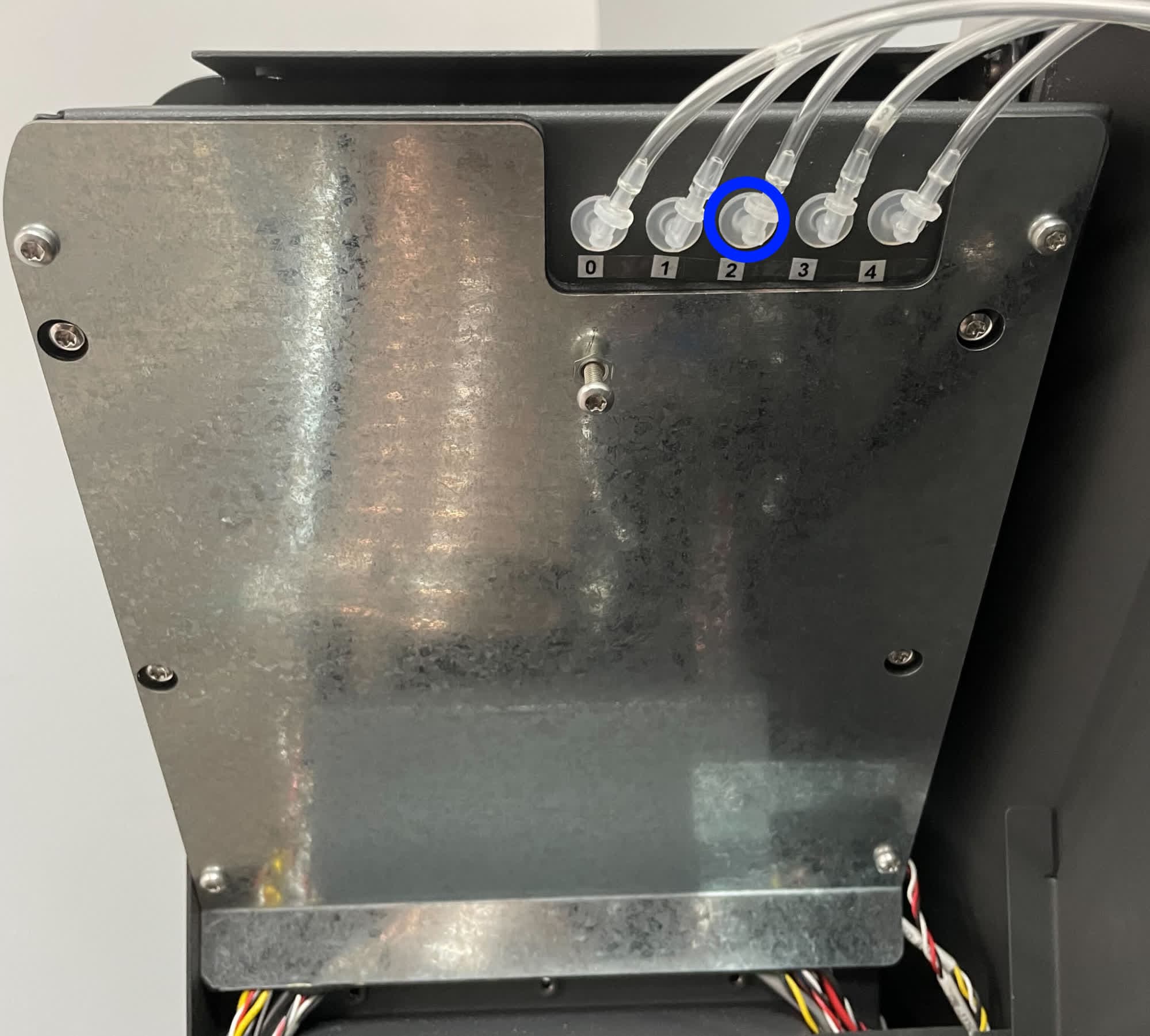

第 2 步：检查电子箱处的管子

检查电子箱上标有 2 的压力测头管路。如果需要拆卸或更换管子，请将其从塑料接头上拉出。如有必要，在更换前在接头处将其切断。

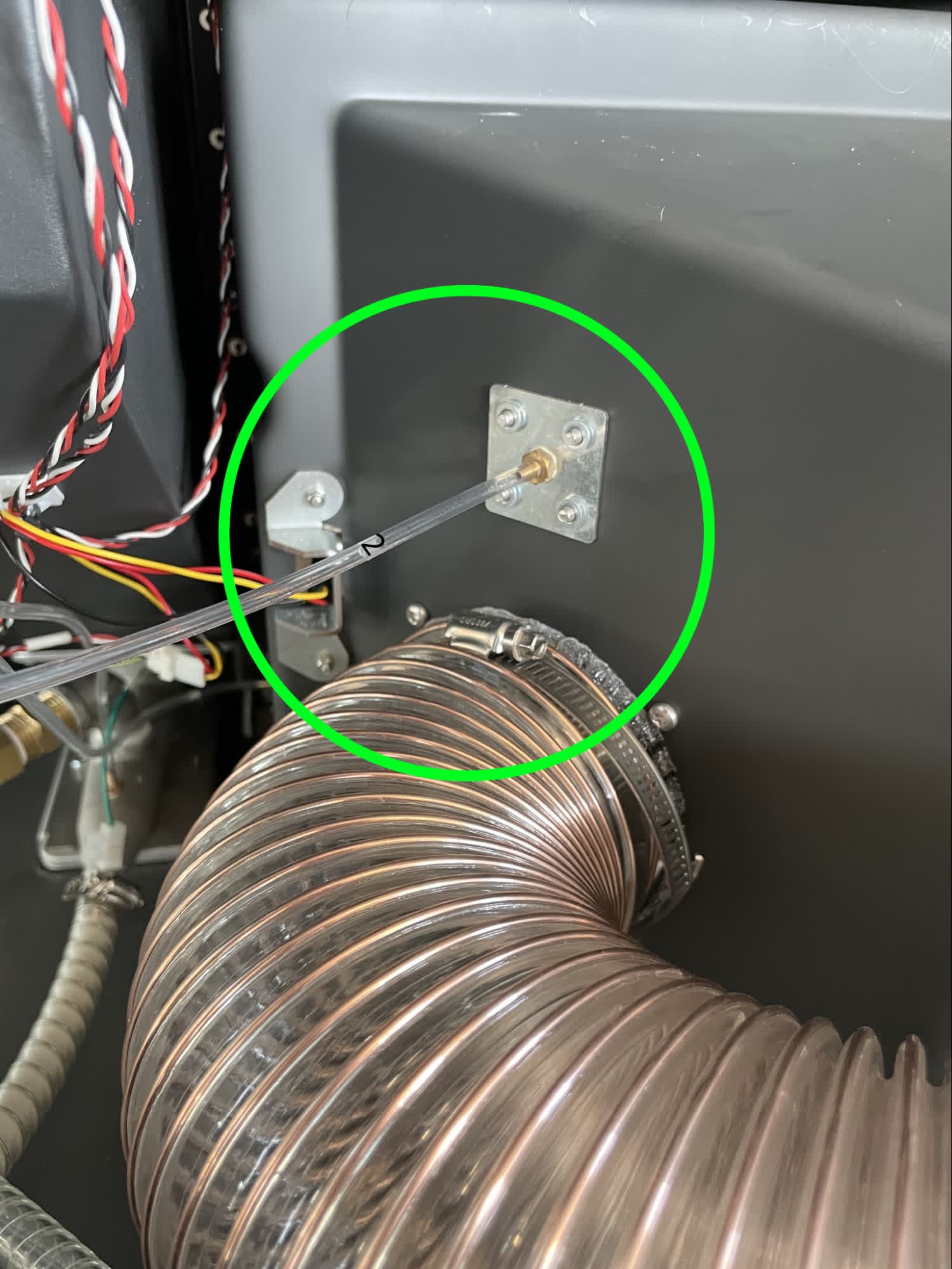

第 3 步：检查过滤柜的管子

检查过滤柜左上方标有 2 的压力测量口管道（从机器后方观察）。如果需要拆卸或更换管子，请将其从黄铜接头上拉出。如有必要，在更换前在接头处将其切断。

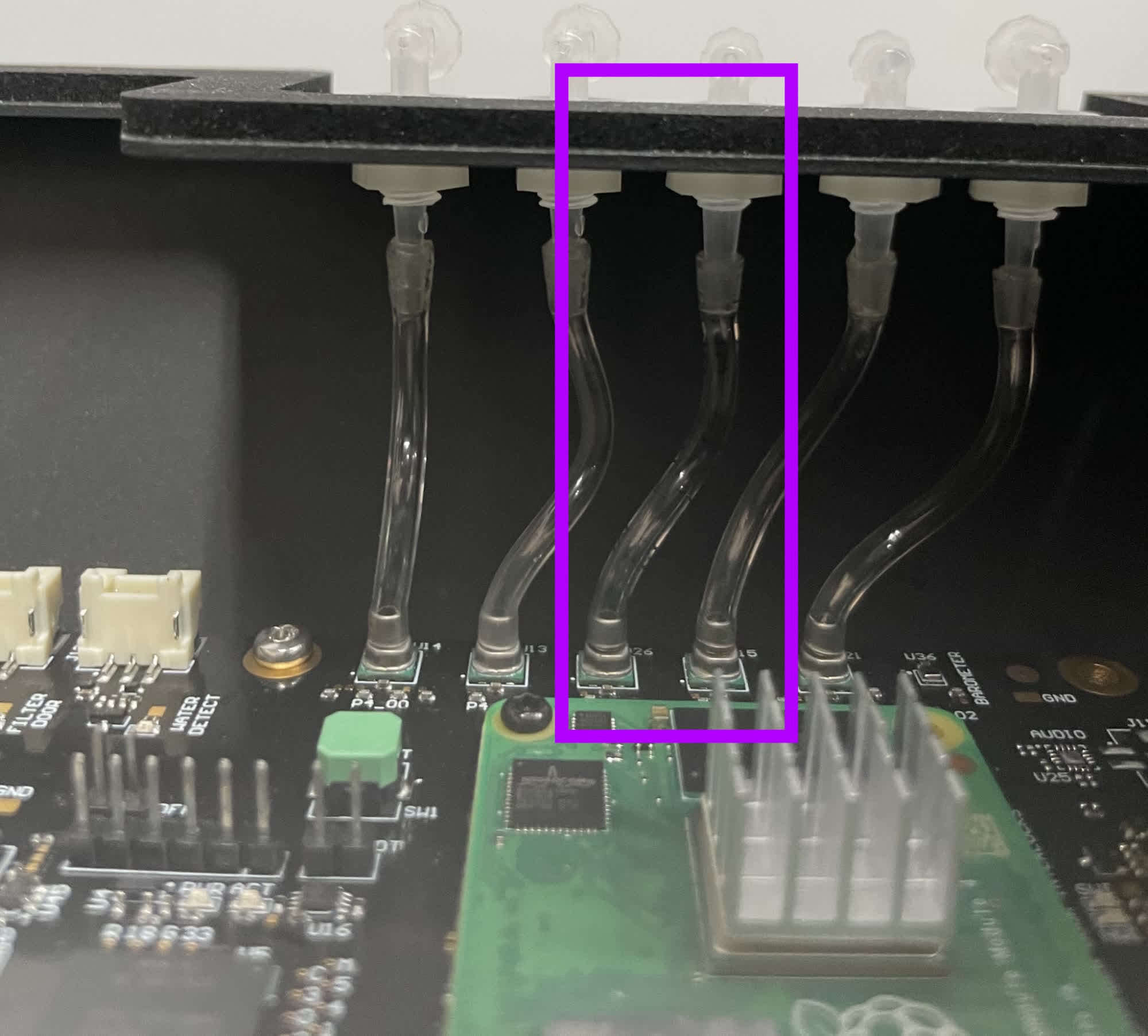

第 4 步：检查电子元件箱内的管子

如有必要， 四颗 T20 梅花螺丝 固定电子元件箱盖的螺丝并检查 内部电子元件箱压力管，标有 2。如果需要拆卸或更换管子，请将其从接头上拉出。如有必要，在更换前在接头处将其切断。

电子元件箱中的组件十分精密。特别注意不要损坏主板，在处理 Fuse Blast 中的电子元件之前，请接地。

概览： 进入测压管路（位置 3），以便检查或更换。

第 1 步：操作管道

要操作前置空气过滤器测压管道，需拆卸后部底座面板以及上部和下部侧面板。

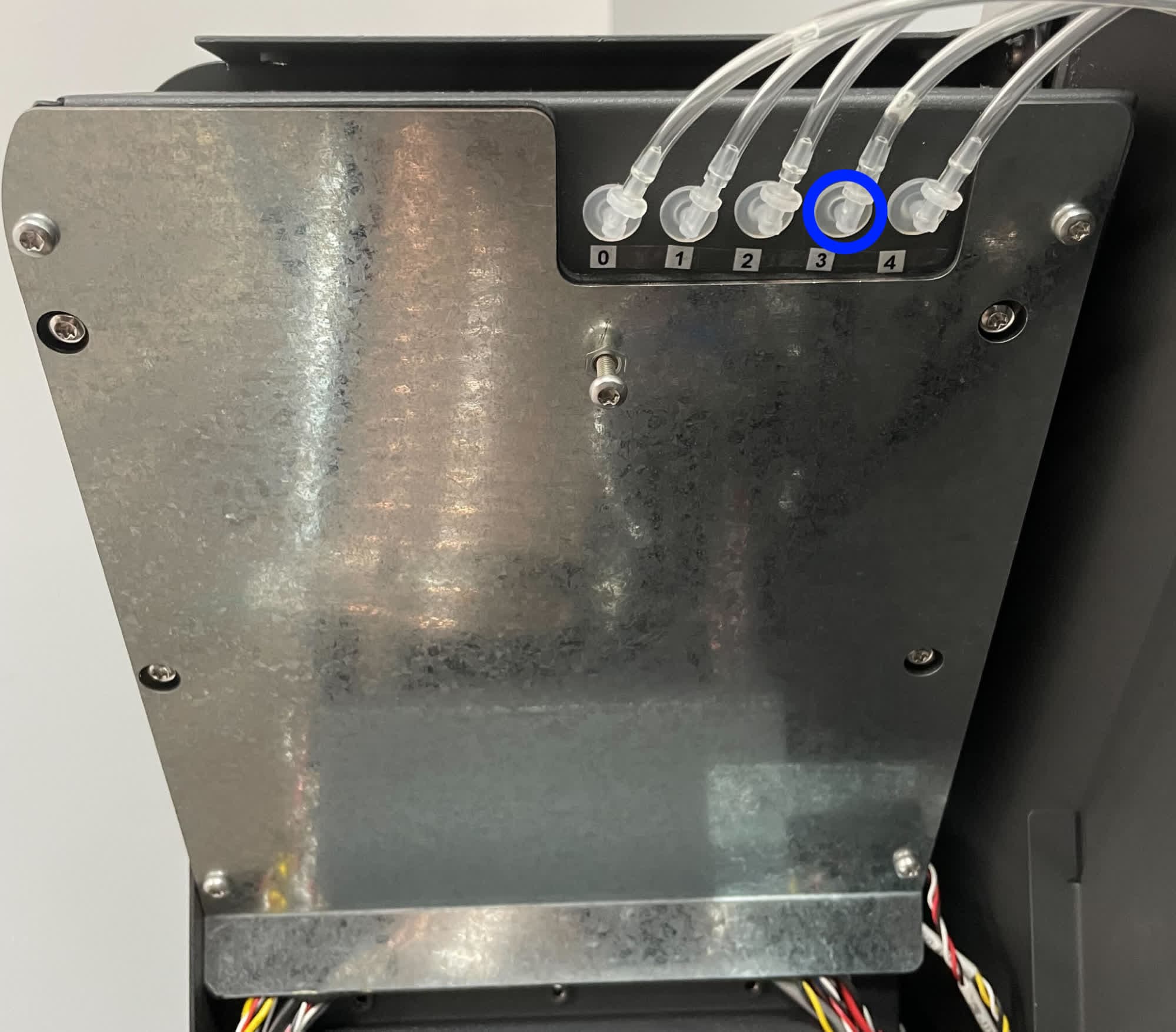

第 2 步：检查电子箱的管子

3 的压力测量口管路。如果需要拆卸或更换管子，请将其从塑料接头上拉下。如有必要，在更换前在接头处将其切断。

第 3 步：检查过滤柜的管子

检查过滤柜左下方标有 3 的压力测量口管道（从机器后方观察）。如果需要拆卸或更换管子，请将其从黄铜接头上拉下。如有必要，在更换前在接头处将其切断。

第 4 步：检查电子元件箱内的管子

如有必要， 四颗 T20 梅花螺丝 固定电子元件箱盖的螺丝并检查 内部电子元件箱压力管，标有 3。如果需要拆卸或更换管子，请将其从接头上拉出。如有必要，在更换前在接头处将其切断。

电子元件箱中的组件十分精密。特别注意不要损坏主板，在处理 Fuse Blast 中的电子元件之前，请接地。

概览： 进入压力测量口管路（位置 4），以便检查或更换。

第 1 步：操作管道

要操作废物料斗压力测量口管道，请拆卸上部和下部侧面板。

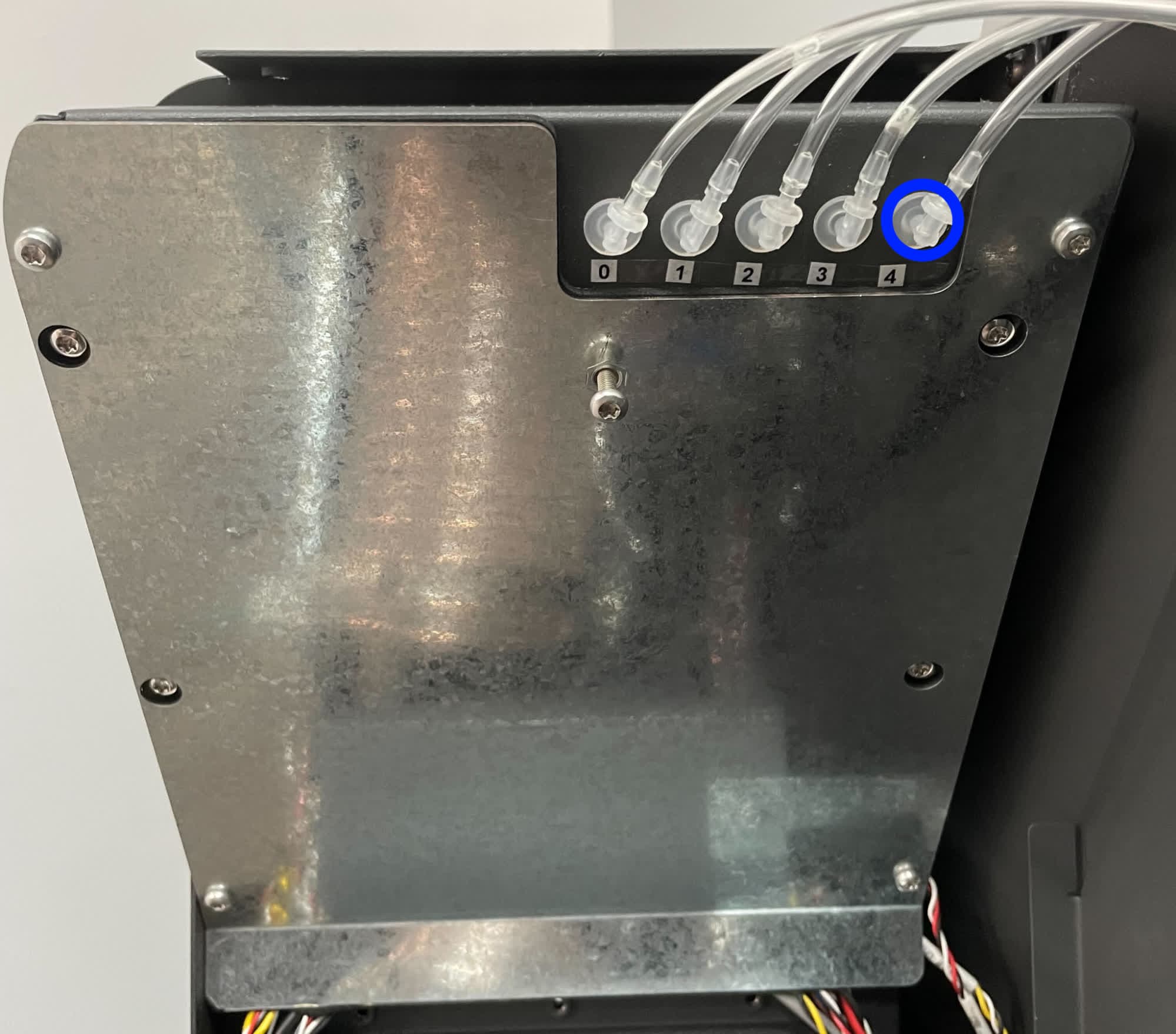

第 2 步：检查电子箱处的管子

检查电子箱上标有 4 的压力测头管路。如果需要拆卸或更换管子，请将其从塑料接头上拉下。如有必要，在更换前在接头处将其切断。

第 3 步：检查废物料斗处的管子

4 的压力测量口管道。如果需要拆卸或更换管子，请将其从黄铜接头上拉下。如有必要，在更换前在接头处将其切断。

第 4 步：检查电子元件箱内的管子

如有必要， 四颗 T20 梅花螺丝 固定电子元件箱盖的螺丝并检查 内部电子元件箱压力管，标有 4。如果需要拆卸或更换管子，请将其从接头上拉出。如有必要，在更换前在接头处将其切断。

电子元件箱中的组件十分精密。特别注意不要损坏主板，在处理 Fuse Blast 中的电子元件之前，请接地。

概览： 更换风扇后，接通机器电源并进行最终检查。

第 1 步：重新安装机器面板

安装并固定为检查或更换管子而拆卸的所有面板。

第 2 步：接通机器电源

连接机器电源线并打开电源。将机器背面的电源开关切换至 开 位置。机器初始化。

第 3 步：测试修复效果

如果之前已断开压缩空气源，请重新连接。测试机器的各种功能，确保其正常运行且无任何异常声音。
