Fuse 1 代打印机错误信息：互锁传感器错误

Fuse 1 代打印机错误信息：互锁传感器错误

Fuse 1 代打印机包含多个互锁结构，必须将其关闭后打印机才能运行。如果打印开始时互锁未关闭，或者打印过程中互锁打开，则打印失败。

在固件版本 1.16 之前，互锁问题会导致出现错误信息 PR_ERROR_SENSOR_GPIO_STATE 或 PR_ERROR_INTERLOCK_CHECK_ GENERAL。自 1.16 版本发布以来，互锁错误现在会导致 错误 174、错误 175、错误 176、错误 247、错误 263、错误 366、错误 367、错误 369 或 错误 394。

打印机无法始终确定已打开的互锁。因此，打印机可能会显示错误代码 PR_ERROR_INTERLOCK_CHECK_IR_SENSOR_OR_DOOR，表示在发生错误时，红外传感器互锁或打印箱体门互锁处于打开状态。

在除 1.15 版以外的所有固件版本中，只要打印机处于空气模式，就可以在打印过程中打开过滤柜门互锁。如果打印机使用氮气打印，或者打印机运行的固件版本为 1.15，若在打印中途打开过滤器门互锁，则打印终止。

原因

  • 打印机箱体或过滤柜门打开
  • 红外传感器未就位
  • 传感器受阻
  • 红外传感器故障
  • 红外传感器以太网电缆故障
  • 过滤柜门开关故障
  • 箱体门未对齐
  • 控制板缺陷/故障
  • 电气噪声
  • 软件错误

表现

  • 打印任务在预打印检查初期停止或在打印过程中中止
  • 打印机触摸屏显示错误信息：
    • 错误 174 PR_ERROR_INTERLOCK_CHECK_IR
    • 错误 175 PR_ERROR_INTERLOCK_CHECK_ DOOR
    • 错误 176 PR_ERROR_INTERLOCK_CHECK_ GENERAL
    • 错误 247 PR_ERROR_WHIPPET_ERROR_INTERLOCK
    • 错误 263 PR_ERROR_SENSOR_GPIO_STATE
    • 错误 366 PR_ERROR_INTERLOCK_CHECK_FILTER_DOOR
    • 错误 367 PR_ERROR_INTERLOCK_CHECK_IR_SENSOR_OR_DOOR
    • 错误 369 PR_ERROR_INTERLOCK_CHECK_STALE
    • 错误 394 PR_ERROR_INTERLOCK_CHECK_UNEXPECTED

故障排查步骤

如有必要，使用打印机右侧的切口将门压紧。
错误故障排查步骤
错误 174 PR_ERROR_INTERLOCK_CHECK_IR 重新安装红外传感器。当红外传感器正确就位时，传感器顶部的指示灯会变成绿色。
错误 175 PR_ERROR_INTERLOCK_CHECK_ DOOR关闭打印箱体门。用力按压以确保门已完全锁定。
错误 176 PR_ERROR_INTERLOCK_CHECK_ GENERAL将固件更新为 1.16 或更高版本。
错误 247 PR_ERROR_WHIPPET_ERROR_INTERLOCK
  1. 重新安装红外传感器。当红外传感器正确就位时，传感器顶部的指示灯会变成绿色。
  2. 关闭打印箱体门。用力按压以确保门已完全锁定。如有必要，使用打印机右侧的切口将门压紧。
错误 263 PR_ERROR_SENSOR_GPIO_STATE将固件更新至 1.16 或更高版本。
错误 366 PR_ERROR_INTERLOCK_CHECK_FILTER_DOOR请按照支持文档Fuse 1 代错误信息中针对错误 366的故障排查步骤进行操作。
错误 367 PR_ERROR_INTERLOCK_CHECK_IR_SENSOR_OR_DOOR
  1. 关闭打印箱体门。用力按压以确保门已完全锁定。如有必要，使用打印机右侧的切口将门压紧。
  2. 重新安装红外传感器。当红外传感器正确就位时，传感器顶部的指示灯会变成绿色。
错误 369 PR_ERROR_INTERLOCK_CHECK_STALE
  1. 使用打印机背面的断路器开关重启打印机。关机至少 30 秒后再重新开机。
  2. 将固件更新为最新版本。如果固件为最新版本，请刷新当前安装的固件。
    3. 再尝试一次打印。
错误 394 PR_ERROR_INTERLOCK_CHECK_UNEXPECTED错误 394表示在尝试从互锁装置读取信息时发生意外错误。如果问题仍然存在，请升级。

如果红外传感器是错误信息的来源：

当红外传感器盖正确安装时，其中心的 LED 灯会变成绿色。

  1. 清洁红外传感器。
  2. 将红外传感器盖推入安装架。确认完全连接后 LED 灯变为绿色。

当红外传感器盖正确安装时，其中心的 LED 灯会变成绿色。

  1. 重新安装红外传感器以太网电缆。如果以太网电缆连接松动或不稳定，请购买 Fuse 红外传感器套件，并更换红外传感器和以太网电缆。
  2. 如果更换红外传感器和以太网电缆后问题仍然存在，则可能是控制板存在问题。请联系 Formlabs Support 或 认证服务提供商 以获取更多指导。

如果箱体门是错误信息的来源：

  1. 关闭打印箱体门。用力按压以确保门已完全锁定。如有必要，使用打印机右侧的切口将门压紧。
  2. 如果打印机 UI 在锁销锁定时未记录门关闭，或者记录不可靠，则可能需要更换门锁。请联系 Formlabs Support 或 认证服务提供商 获取更多指导。
  3. 如果打印机正确记录了门的开关，但打印机仍显示箱体门打开的错误信息，则可能是控制板存在问题。请联系 Formlabs Support 或 认证服务提供商 获取更多指导。

如果过滤柜门是错误信息的来源：

  1. 关闭过滤柜门。用力按压以确保门已完全锁定。
  2. 打印开始时，检查门是否记录为关闭。

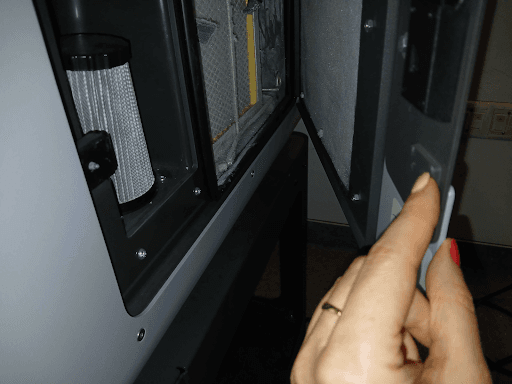

    1. 如果在门关闭时打印机无法记录，请按下门锁销开关。如果打印机仍然无法记录门已关闭，则可能需要更换门锁销开关。请联系 Formlabs Support 或 认证服务提供商 以获取更多指导。
  3. 检查过滤柜门和侧面板是否有任何缝隙，以免限位开关无法啮合。

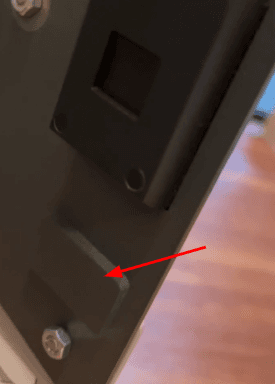

    1. 如果存在缝隙，可在与限位开关接触的黑色组件上添加一个垫片（如一块硬纸板），以增加门的重量，确保锁销正常。
  1. 确保打印机符合 Fuse 1 代生态圈的电源要求，并连接到具有可靠接地的专用交流电路。安装 线路调节器，以滤除电气噪声。
  2. 如果问题仍然存在，请上传 诊断日志，并联系 Formlabs Support 或 认证服务提供商。
