层移 (SLS)
在打印过程中,成型室会降低打印床,便于粉末铺展并进行选择性烧结。这就形成了由完全烧结粉末组成的料块,并包裹在未烧结粉末中。烧结部件应留在料块内,直到被取出。如果在打印过程中部件或周围的粉末发生移动,可能会出现层移。
大多数层移发生在成型室热断裂附近,即成型室顶部边缘下方约 2.5cm 处的黑色带。
表现

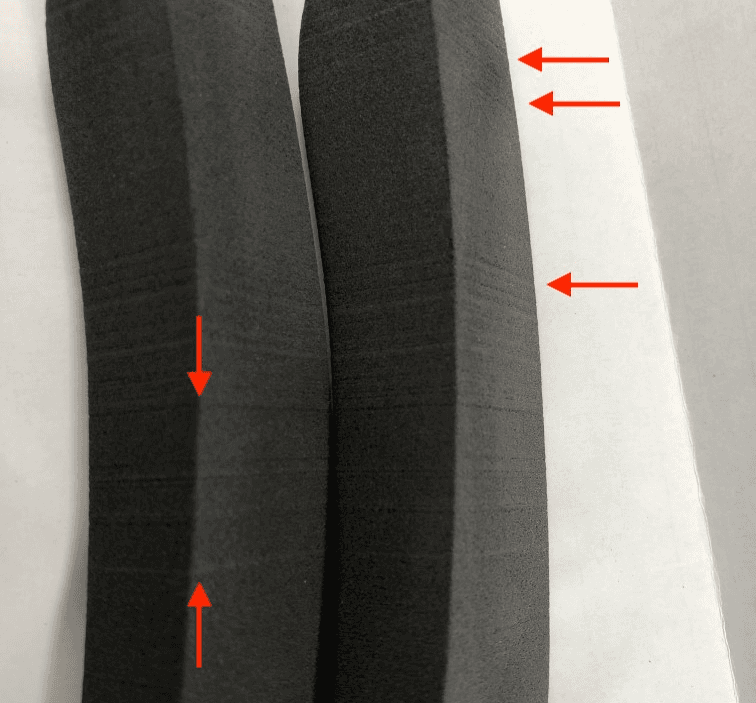

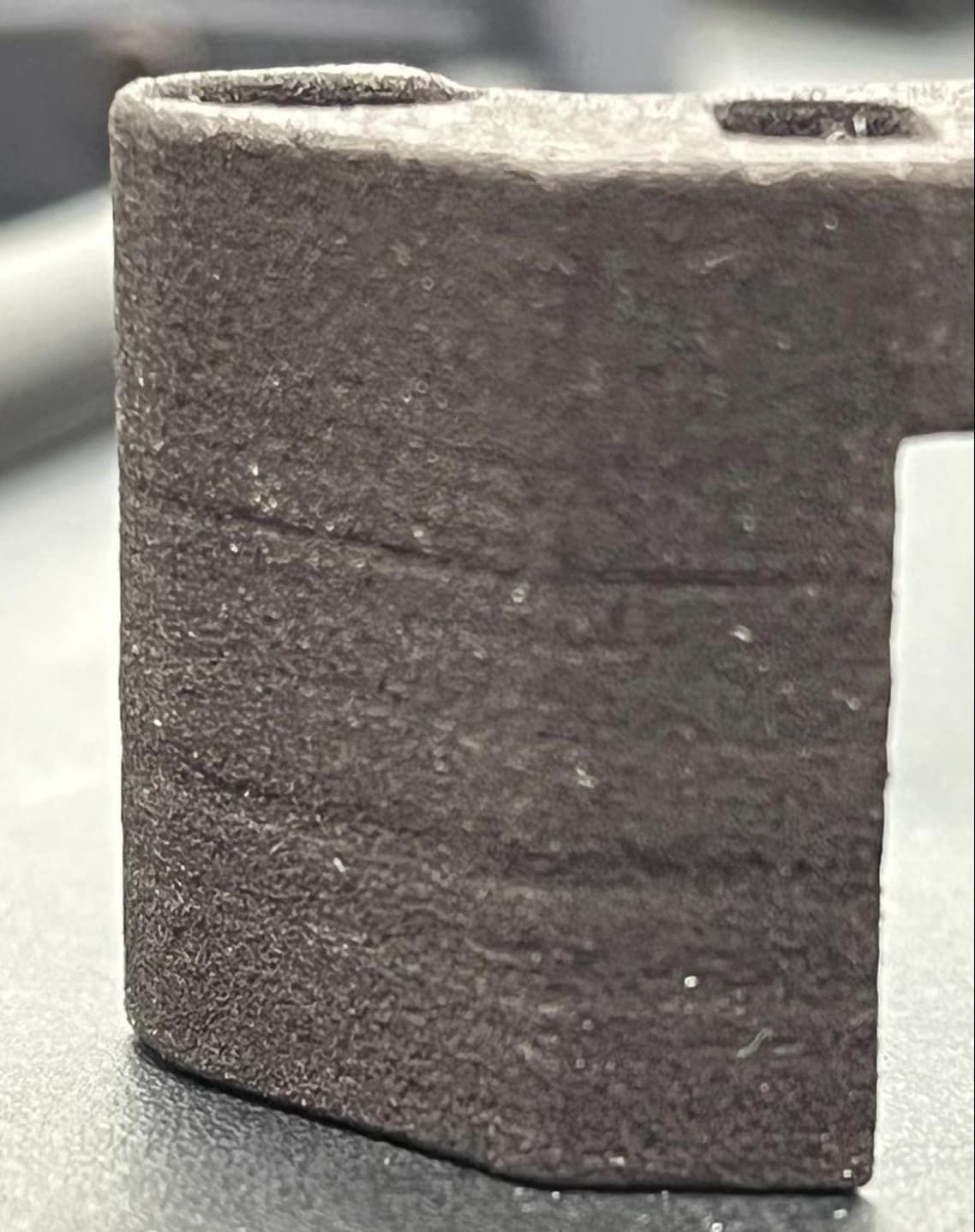

有层移的部件通常会出现一条或多条垂直于 Z 轴的均匀线。这个问题可能在一次打印中多次发生、在连续多次打印时发生在特定的某一层,也可能在每次打印中随机发生在某些层中。以下示例说明了层移的症状。

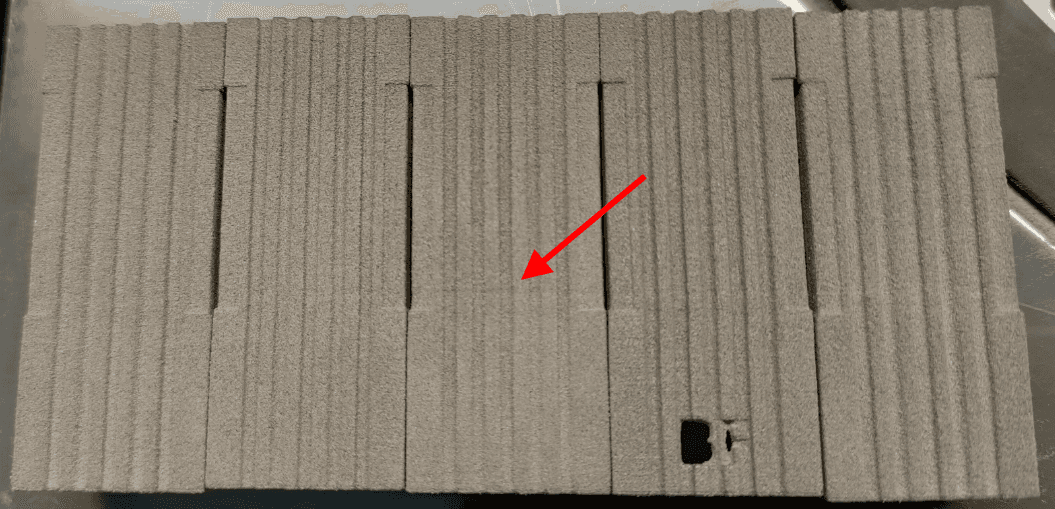

虽然层移问题的严重程度各不相同,但微小偏移通常发生在成型过程中的热突变区附近。下图中的缺陷程度在预料之中,而且一般无法完全消除。

常见原因
- 使用 Nylon 12 Powder 打印时 PreForm 设置过时
- 打印床组装不当
- 成型室活塞臂螺丝松动
- 粉末泄漏
- 螺杆损坏
- Z 轴驱动器联轴器损坏

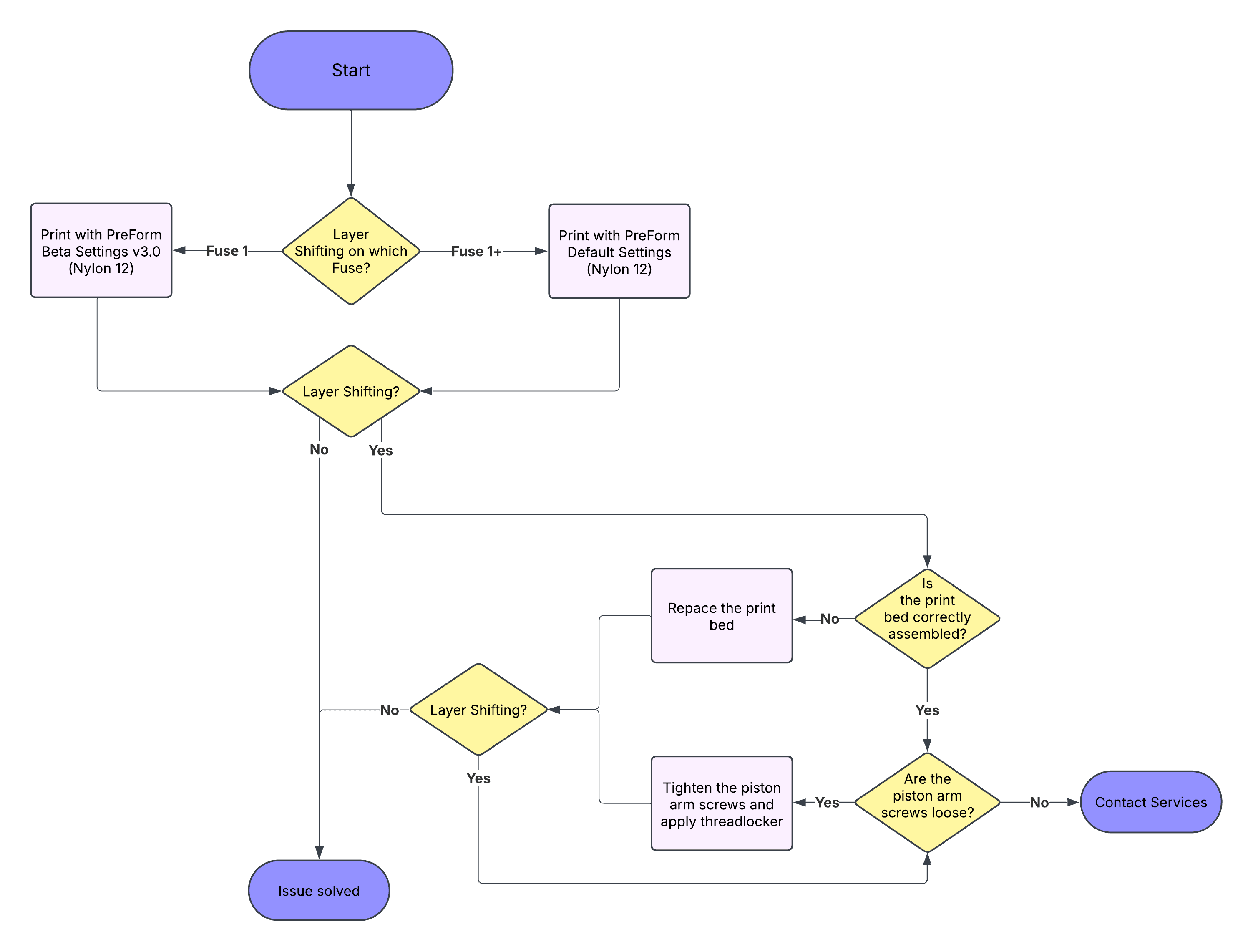

故障排查步骤

Nylon 12 Powder
Formlabs 会定期发布更新的打印设置,以提高打印质量、速度和可靠性。与其他设置相比,不同的打印设置在减轻特定打印缺陷方面可能更有效。请查阅支持文档 选择合适的打印设置 (SLS),了解当前在使用 Nylon 12 Powder 打印时减少层移的推荐打印设置。

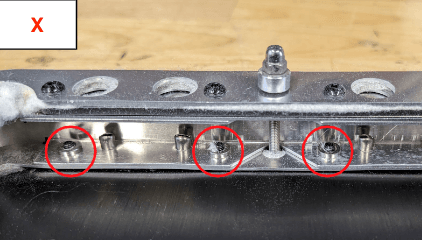

打印床组装不当
一些成型室打印床组装不当,导致在打印床在打印过程中移动时,粉末块会发生移位。

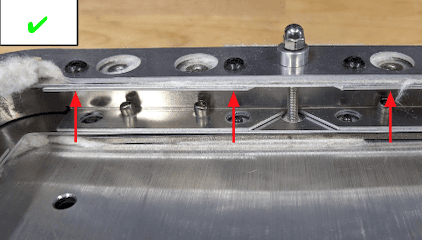

按照维修指南 更换 Fuse 1 代成型室打印床中的说明,检查所有出现层移的成型室,确定其是否组装正确。如果打印床组装不当,请联系 Formlabs Support 申请新的打印床。
成型室活塞臂螺丝松动
在整个打印过程中,打印床及其驱动组件必须平稳移动,以确保层高恒定。如果组件中发生任何意外,活塞组件和打印床在下降时可能会偏离位置,从而改变每层的高度。
如果成型室活塞臂的运动范围异常,请按照维修指南 检查和固定 Fuse 1 代成型室活塞臂螺丝中的说明,检查螺丝是否已完全拧紧。
粉末泄漏

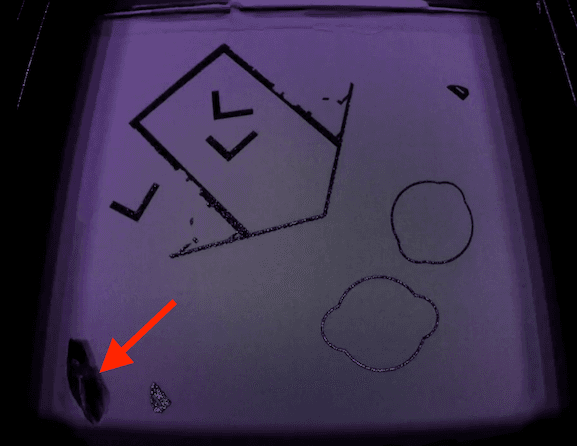

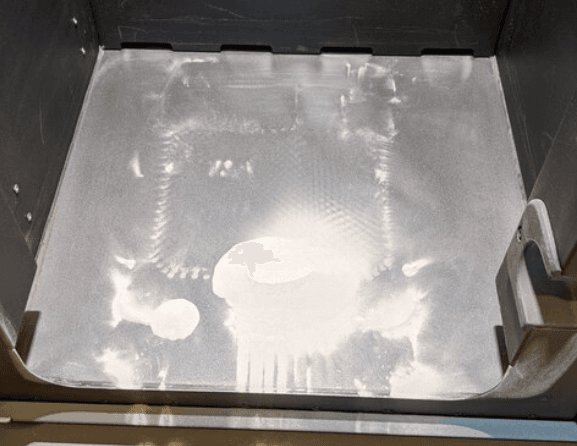

为了正确实现打印层对齐,成型室中的密封件必须防止粉末泄漏。如果在打印过程中出现粉末泄漏,当打印床向下移动并添加新打印层时,部件就会发生层移。这个问题通常表现为在打印过程中,粉末在成型室下方聚集成堆,或在粉末床中形成较大的空隙。还可能导致每层粉末分布不足,这种打印缺陷称为给料不足
。

泄漏可能是由成型室组件(如毛毡密封件、成型室外部框架垫圈或内部垫圈(开口密封件))损坏引起的。

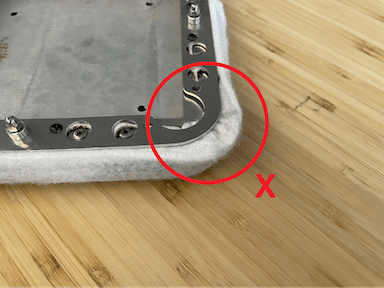

打印床毛毡密封件错位

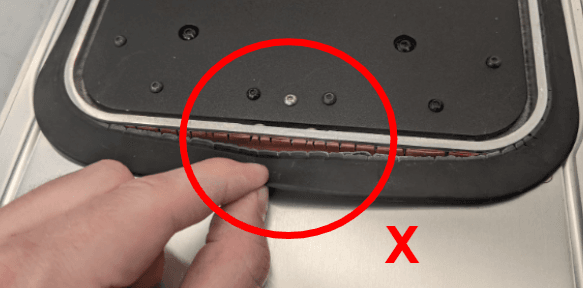

成型室内垫圈(橙色)和成型室外框垫圈(黑色)开裂
如需检查成型室密封情况,请按照维修指南 更换 Fuse 1 代打印机成型室外部框架垫圈 拆卸顶部框架垫圈。如果不取下成型室的顶部,就无法找到成型室内垫圈(开口密封圈)。
检查成型室边缘和打印床周围的密封件。如果任何垫圈出现裂缝或撕裂,或者白色毛毡密封件受损或错位,都应更换。请联系 Formlabs Support 或您的授权经销商了解后续步骤。
成型室螺杆损坏
成型室螺杆用于移动活塞组件,在打印中形成各层。务必润滑螺杆使其平稳移动。摩擦会磨损螺杆螺纹,导致活塞组件运动粗糙,并在运动过程中产生噪音。
按照清洁和润滑 Fuse 1 代成型室螺杆的维修指南,检查和润滑成型室的螺杆。
Z 轴联轴器损坏
Z 轴联轴器打滑或损坏可能会导致在多个成型室中出现层移。如果出现持续层移,且打印机触摸屏显示 Error 94/4 PR_ERROR_MOTORS_MOVE_MISSED_HARDSTOP__CYLINDER,请联系 Formlabs Support 或 认证服务提供商 以获取更多指导。
