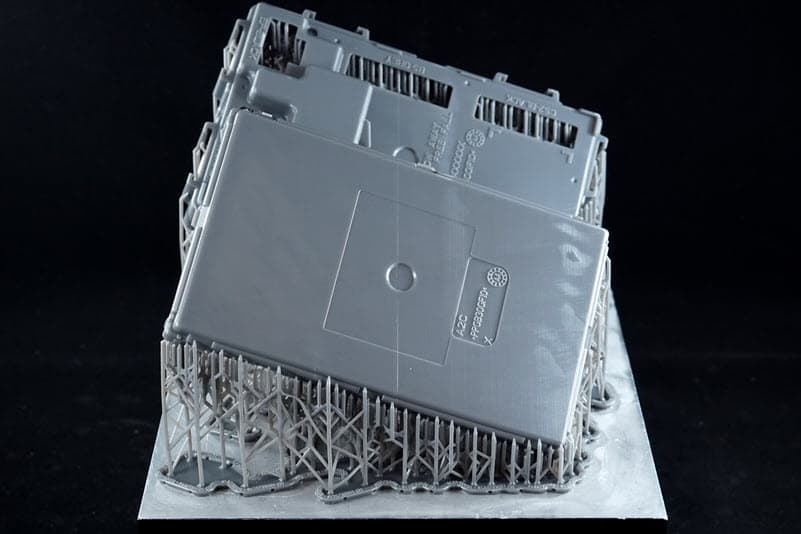

Form 3L/Form 3BL 配备两个 Light Processing Unit (LPU)，每个 LPU 都有自己的激光器。在 Form 3L/Form 3BL 上打印的部件在两束激光交汇的区域会出现接缝线。任何零件，无论大小，只要穿过这个区域，都会在最终产品上表现出一条细线。

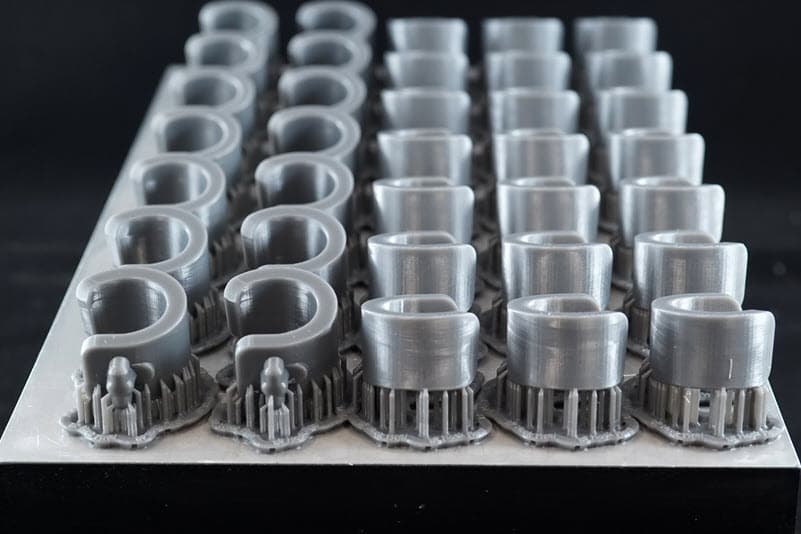

PreForm 指示后部 LPU 打印整个构建区域的后半部分，前部 LPU 打印前半部分。这两部分的交汇处形成了一个平面，沿着构建区域的中心向下延伸。在 PreForm 中表示为激光接缝线。因此，所有穿越构建区域中心的部件都有一条细痕，看起来像一条缝线。

接缝线是由两束激光之间极小的错位造成的，这种错位会以几种方式影响打印部件：

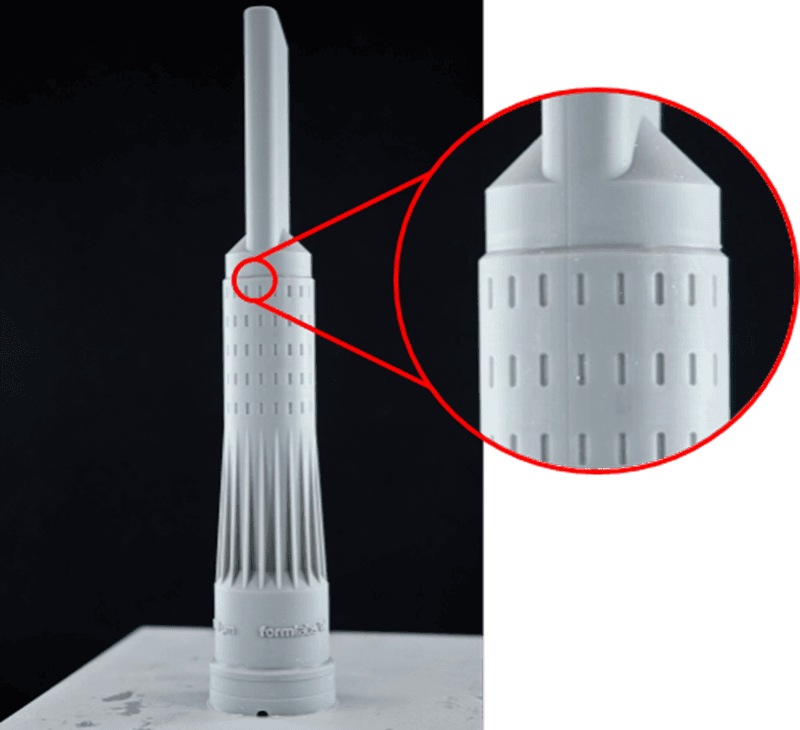

• 在打印部件表面造成小瑕疵。这种细痕不会延伸到零件表面以下，而且整个接缝上的机械性能不会降低。打磨接缝线，使其不那么明显。
• 导致打印件的尺寸精度发生微小变化。部件接缝两边的两半部分在 X 轴和/或 Y 轴上会有 50-300 微米左右的错位。

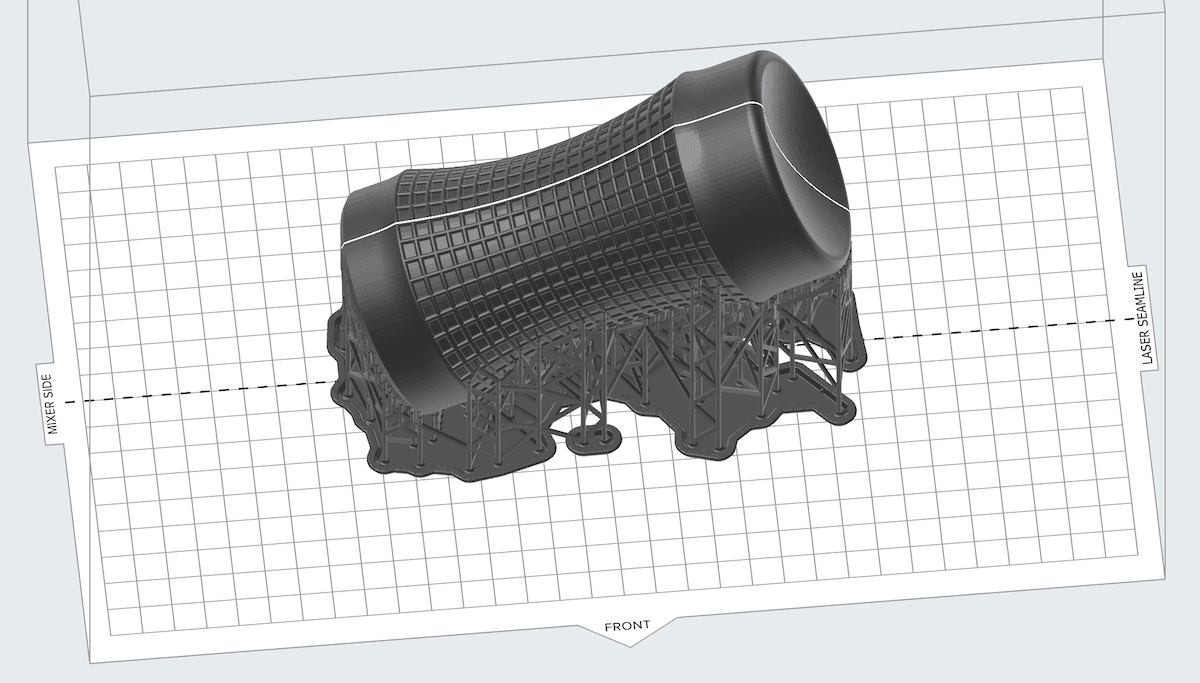

PreForm 3.28 或更高版本还会将接缝线投影到任何跨越构建平台中心线的部件上。

Form 3L/Form 3BL LPU 内置的两台激光器能在构建平台大约四分之三的区域内固化部件。LPU 激光器重叠会使打印部件上产生接缝瑕疵。Preform 3.29 或更高版本可让您更好地控制哪些模型具有接缝瑕疵。

可用的接缝线模式如下：

• 中心
• 在 PreForm 3.28.1 及更早版本中的默认行为。任何跨越构建平台中心线的模型都会出现接缝瑕疵，这与模型大小无关。
• 最小化
• 模型尽可能使用一个 LPU 打印。只有那些无法通过一个 LPU 打印的过大模型才会出现接缝瑕疵。

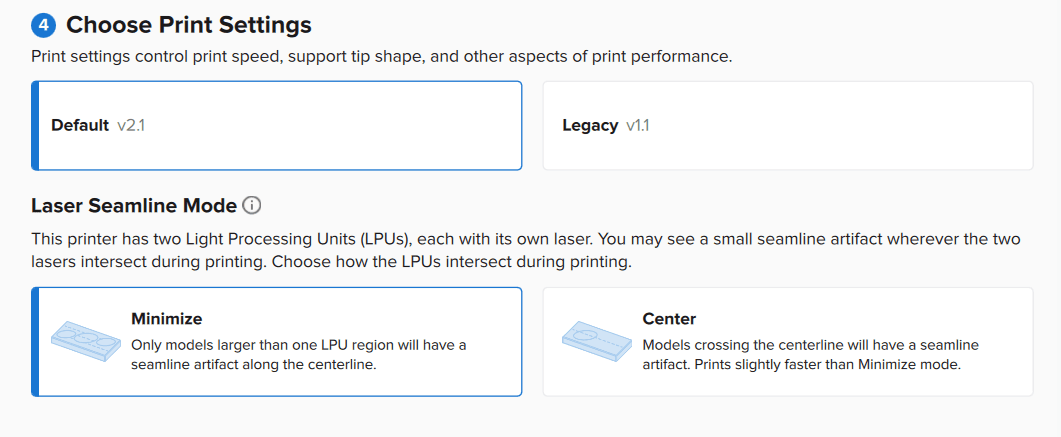

在 PreForm 中选择 Laser Seamline Mode（激光接缝模式）：

1. 单击 < 按钮。Job Info（任务信息）对话框随即打开。
2. 单击打印机名称。随即打开 Job Setup（任务设置）窗口。
3. 向下滚动至 Choose Print Settings（选择打印设置）部分。
4. 选择激光接缝模式。PreForm 则会应用这些设置。

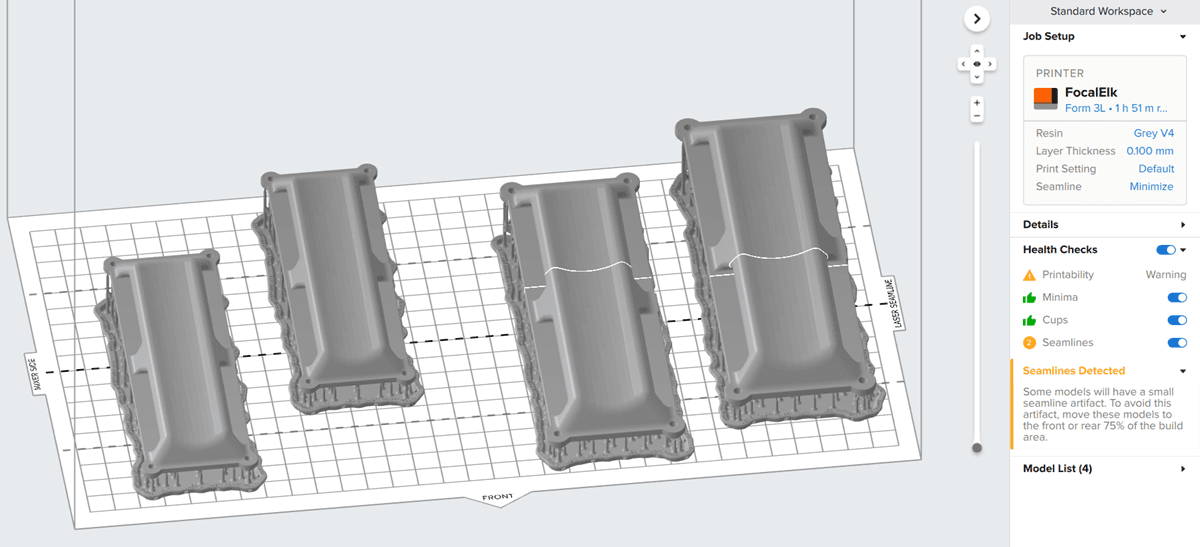

如果选择 Minimize（最小化），则会出现三条虚线，将构建平台分成四个区域。如果模型大小匹配四个区域中的三个区域，则可以采用一个 LPU 打印，并且打印时不会出现接缝线瑕疵。如果物体跨越区域大于构建平台 Y 轴的 75%，表示接缝的实线就会出现在 PreForm 中的模型上，并且打印部件可能会出现接缝瑕疵。

如果表面质量较为重要，您可能希望调整部件方向或改变其在构建平台上的位置，以防止出现接缝线。

Form 3L/Form 3BL 配有两个激光器，同时必须适当对准两个激光器，才能获得具有良好表面质量的高精度打印部件，尤其应注意两个激光器相交的接合线处。打印机会定期自检，以纠正大多数未对准情况，但对于某些特定类型的激光器未对准情况，需进行额外校准。

按照指南中的说明 对准 Form 3L 激光器 [EN] [DE] [ES] [FR] [IT] [JA] [ZH] 重新校准打印机两个激光器的对准。请注意，不当使用激光对准工具可能会进一步降低打印质量。

如果出现与接缝线有关的打印质量问题，请联系 Formlabs Support 或 授权经销商，获取有关调整激光对准的详细指导。

无论材料如何，只要与 PreForm 中所显示的缝线交叉，打印件上就会出现接缝。

这种线在某些材料上更明显，在其他材料上几乎看不见：

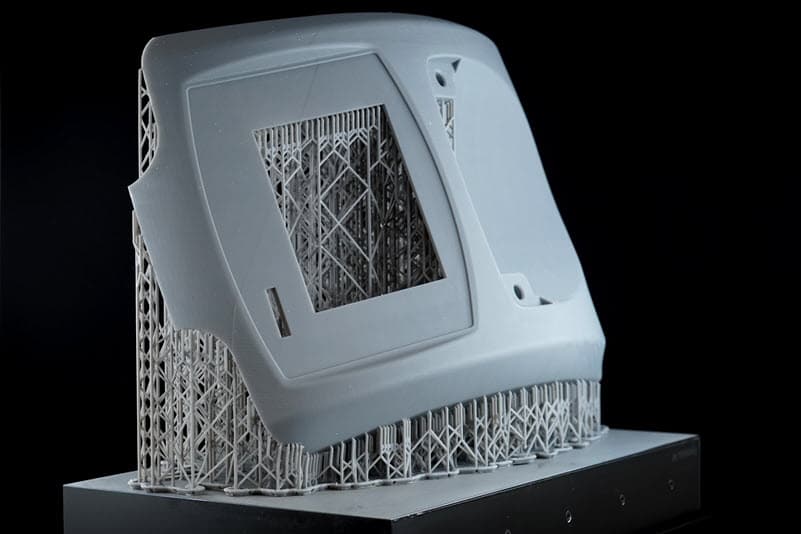

• 在灰色或光泽树脂（如 Tough 2000 Resin、Tough 1500 Resin、Grey Resin）上最明显
• 在白色、透明或哑光树脂（如 Rigid 4000 Resin、Clear Resin、White Resin）上最不明显

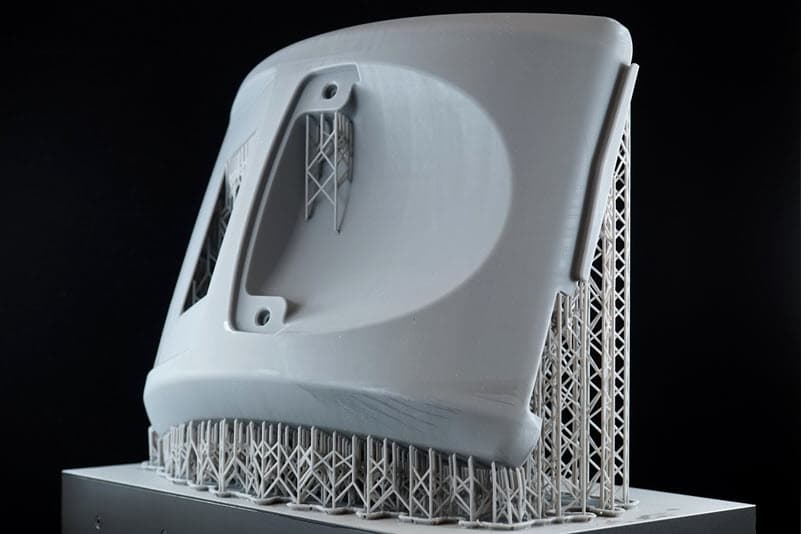

接缝纵向穿过构建区域，影响其路径上的所有打印件。一条细痕沿部件表面直线延伸。这种接缝在用灰色或光面树脂打印的部件上最为明显。
