毛刺

毛刺

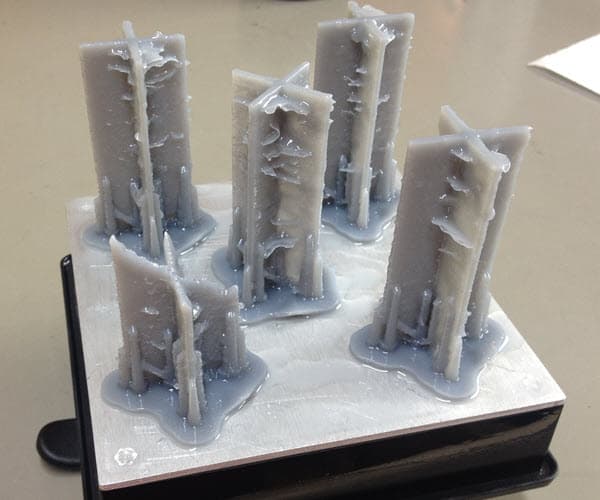

“树脂悬垂”是指固化或部分固化的树脂形成薄的架状结构，水平悬挂在打印件上的打印缺陷。这些结构又称为"襟翼"，在剥离过程中可从部件上脱离。

一旦这些襟翼漂浮在树脂槽中，便会阻挡激光的路径，并导致后续打印层打印失败。当经扩散的激光将固化区域扩展到各层轮廓的适当限制之外时，便会产生毛刺。

视觉症状

  • 固化或部分固化树脂在打印件上形成的片状物，降低了打印件的整体外观效果
  • 打印件上固化或部分固化树脂形成的薄片漂浮在树脂槽中，可能会导致打印失败，也可能不会

常见原因

以下任何因素或其组合都可能导致打印件出现边缘粗糙：

  • 树脂过期
  • 树脂槽中有碎屑/混浊/损坏
  • 光学表面受污染
  • 由于模型方向不当或支撑过于密集而限制树脂流动

故障排查步骤

成功的故障排除可以识别症状并系统地缩小问题的根源。按照下方故障排查步骤检查打印缺陷的潜在原因，并按照可能性从高到低的顺序进行排除。

注：

请确保打印机固件和 PreForm 均为最新版本。若要检查打印机的固件版本，请参阅支持文档检查 Formlabs SLA 打印机的固件版本。若要更新 PreForm 版本，请参考 FAQ 文档如何更新 PreForm？。

第 1 步：检查树脂的保质期

使用过期树脂打印的部件可能会出现表面光洁度差、树脂溢出和树脂拉丝等问题。根据不同的树脂类型，Formlabs 树脂在树脂盒中可以使用 12 到 24 个月。了解有关 树脂使用寿命和储存的更多信息，以确定树脂是否已过期。

第 2 步：检查树脂槽

树脂槽内或树脂槽上的任何损坏或碎屑都会阻挡该位置的激光，导致其正上方的树脂无法固化。请检查树脂槽里面和底部是否有污渍、灰尘和/或指纹。树脂槽的底部必须保持干净才能达到最佳打印效果。

Form 2Formlabs LFS 打印机（Form 3 或后续产品）
  1. 用刮刀检查树脂槽中是否有碎屑。
  2. 使用刮刀去除所有失败的打印件和固化树脂，注意不要刮伤或切割树脂槽底部的弹性层。
  3. 过滤树脂，去除任何污染物或固化树脂。
  4. 若使用的是 Resin Tank LT，请跳过此步骤。检查标准树脂槽的弹性层是否出现混浊。若雾化严重，则需要更换标准树脂槽。
  5. 检查树脂槽底部的亚克力槽窗，查看是否有污垢、灰尘、固化树脂或指纹。按照 Formlabs 的建议步骤和使用的物品进行清洁。
  1. 使用树脂槽清理工具检查树脂槽内是否存在碎屑。
  2. 使用树脂槽清理工具去除失败的打印件和固化树脂。
  3. 也可以通过打印清洁网去除失败打印件和固化的树脂。
  4. 过滤树脂，以去除污染物或固化树脂。 Form 4/Form 4B
  5. 检查树脂槽底部的柔性覆膜层是否有刮痕或磨损。若磨损过度，则需要更换树脂槽。 Form 4/Form 4B
  6. 检查柔性覆膜层的底面是否有污渍、灰尘或指纹。若有，则采用 Formlabs 建议的步骤和物品进行清理。 Form 4/Form 4B

提示：

保持树脂槽清洁且状况良好 ，对可靠、成功的打印至关重要。

第 3 步：检查光学窗口

打印机光学表面上的任何污染物、灰尘或碎屑都会导致激光光线扩散或减弱，从而导致打印失败。打印机中曝露在外的光学表面最有可能遭受污染。

Form 2Formlabs LFS 打印机（Form 3 或后续产品）
最有可能受到污染的光学表面是树脂槽下方的玻璃 光学窗口，它可以保护内部组件免受污染。
  1. 检查 Form 2 的光学窗口是否受到污染。
  2. 按照支持文档清洁玻璃光学窗口 (Form 2)中的说明进行操作。如果难以去除条纹，请联系 Formlabs Support 或您的 授权经销商。

最有可能受到污染的光学表面是安装于 Light Processing Unit (LPU) 顶部的玻璃光学窗口。

  1. 在打印机通电并开机的情况下，点击扳手图标进入 Settings（设置）界面，然后点击 Maintenance（维护）> Motor Moves（马达动作）。随即显示 Motor Moves（马达动作）界面。长按左方向键 (<)，将 LPU 箱移至打印机机身的中央。可使用此界面上的其他控件使 LPU 箱在打印机机身中充分扫动，并控制构建平台支架。
  2. 当触摸屏提示时，请断开电源线，然后继续维护。
  3. 检查光学窗口是否受到污染。
  4. 遵循清洁玻璃光学窗口的说明。 Form 4/Form 4B
  5. 若难以清除纹路，请联系 Formlabs Support 或您的授权经销商。

注意：

请严格遵守光学表面清洁指南进行操作，否则可能对打印机造成损坏。

第 4 步：检查树脂流动受限情况

在 Form 1+ 打印机以及新一代 Formlabs SLA 打印机中，树脂流动受限会导致树脂拉丝。"树脂流动"显示了打印过程中液态树脂在整个树脂槽中的移动情况。

在剥离或树脂分配过程中会出现树脂流动受限的情况，这通常是由于模型定向不当或者模型上的支撑过密。

请参阅有关定向模型和在 PreForm 中手动添加自定义支撑的其他说明。

  • 要解决 PreForm 中模型定向不当的问题，请手动重新定向模型，使最长的轴与打印机的前端平行。
    • 在 Form 1+ 中，平行方向可使树脂在剥离过程中向下游流动，从而降低树脂槽的右侧。
    • 在 Form 2 中，平行方向虽然不那么重要，但也有助于树脂在树脂槽中的流动。
    • 在 Formlabs LFS 打印机（Form 3 或后续产品）上，部件的方向对树脂槽内的树脂流动没有显著影响。
  • 当打印机将树脂注入树脂槽中时，部件和构建平台均会转移树脂。过密支撑会困住树脂，限制树脂槽中的树脂流动并导致毛刺。可使用 PreForm 解决支撑过密的问题：
    1. 使用支撑工具手动减少部件上的支撑数量。
    2. 手动重新定向部件，以减少生成的支撑数量。

联系 Formlabs Support

若以上故障排查步骤未能解决打印失败问题，请联系 Formlabs Support 或您的授权经销商。

为了帮助我们尽快为您的问题给出有效反馈，请遵循以下步骤：

  1. 上传诊断日志
  2. 打印机的序列名称
  3. 故障排除步骤尝试
    • 示例：“我在 PreForm 中重新定向了模型。检查树脂槽后，未发现任何损坏、雾化或碎屑。”
  4. 树脂配方和产品批号
  5. 打印层厚
    • Form 2：点击主页界面上的队列图标。Jobs（任务）界面随即显示。
    • 在 Form 3/Form 3B 或 Form 3L/Form 3BL 上：在 Home（主页）界面上点击 Queue（队列）。随即显示 Queue（队列）界面。
  6. 相关 FORM 文件
    • 若有，则在支持请求中随附模型的 FORM 文件。
  7. 以往的部件打印尝试以及成功打印情况
    • 示例：“我之前打印过三次 part2.form 文件。第一次和第二次都成功了。但第三次失败了。”
