接收并设置 Form Wash V1

接收并设置 Form Wash V1

为 Form Wash V1 规划合适的放置位置。购买其他后处理用品，包括合适的清洗溶剂，以确保在 Form Wash 送达时可以立即开始使用。

Form Wash 的清洗桶中装满溶剂、Form Wash 已接通电源、并且液体比重计已校准以便与溶剂配合使用后，即可使用 Form Wash。

其他用品

在收到 Form Wash 之前，购买 10 升最适合您需求的 溶剂。

购买以下其他物品，以帮助完成后固化部件的后处理：

布置工作区

查看技术规格，以确定放置 Form Wash 的最佳位置。

Form Wash 的尺寸为 26.2 × 29.3 × 34.0 cm。Form Wash 设备的重量为 6.7kg。

预留以下最小尺寸，以便于操作：

  • 宽度： 38.9 cm
  • 深度： 41.9 cm
  • 高度： 64 cm

在通风良好、温度为 18–28°C 的室内使用 Form Wash。请遵循 Form Wash 的安全注意事项。

Form Wash 拆箱

Form Wash 装运在 纸板箱中，设备上下由泡沫衬垫保护。上部泡沫衬垫中装有配件、Form Wash 安全手册（仅英文版）和电源。拆箱时，检查 Form Wash 是否损坏或有无物品缺失。如产品发生损坏或有物品缺失，请联系 Formlabs Support 或您的授权经销商。

Form Wash 拆箱：

  1. 打开箱子的顶部。
  2. 抬起并移开包含配件的泡沫衬垫。
  3. 使用设备两侧的把手将 Form Wash 从包装箱中抬出。
  4. 然后移除内包装。
  5. 把支架抬高，查看并移除用于将清洗篮底部固定在清洗篮安装支架上的包塑金属丝。
  6. 从清洗篮移除虹吸泵。

注：

机器的电源线位于箱内泡沫的顶部。如果找不到电源线，请务必检查货运中的所有箱子，因为电源线可能是单独包装的。

注意：

请移除所有包装材料后再接通电源。请保留所有包装和泡沫衬垫，以便享受保修服务。有关重新包装说明，请参阅说明书。

Form Wash 组件

  1. 平台支架：在构建平台上清洗部件时，用于固定构建平台。
  2. 清洗篮： 用于在无构建平台的情况下清洗部件。
  3. 清洗篮支架：单个挂钩将清洗篮固定在支架上，以便升降。
  4. 外盖：限制溶剂挥发。不使用机器时，请关闭外盖。
  1. 内盖：带铰链的辅助盖板，可开合以容纳溶剂，同时允许将部件从桶中降下或升起。
  2. 清洗桶：可拆卸容器，最多可容纳 8.6L 溶剂。其底部有一个旋转叶轮，保持溶剂流通。
  3. 显示屏：显示 Form Wash 的状态、时间和配置选项。
  4. 旋钮：旋转或按下旋钮可调整时间并开始、暂停或结束清洗周期。
  5. 工具存储：每个侧面都有指定位置用于存放每个工具。
  6. 电源：为 Form Wash 供电。规格：24V，2A。
  7. 溶剂：未随附。用于溶解打印部件表面的液态树脂。从 10L 开始。IPA 浓度必须为 90% 或更高。

Form Wash 工具和存储

  1. 平口剪钳： 用于小心地从打印部件上去除支撑尖端。
  2. 移除工具：在 PreForm 生成的基座下施加压力，将部件的基座从构建平台上移除。
  3. 液体比重计：漂浮在 IPA 中，用于测量 IPA 中的树脂浓度，基于先前在新 IPA 中的校准结果。
  4. 刮刀：可用于从构建平台上移除部件，以及仔细清洁和检查树脂槽中是否存在固化材料。
  5. 镊子：用于处理小型部件或在打印后操作支撑结构。
  6. 虹吸泵：在清洗桶和 IPA 储存容器之间转移 IPA。

安装 Form Wash

将 Form Wash 放置在干净、平整的表面上，并确保附近有电源。将清洗桶中的溶剂填充至最低和最高刻度线之间，并校准液体比重计后，即可使用 Form Wash。选择是在构建平台上还是在清洗篮中清洗部件。

如需准备使用 Form Wash，请按照以下步骤在清洗桶中注入溶剂。如果您使用的是异丙醇，请校准随附的液体比重计。

第 1 步：组装虹吸泵

组装虹吸泵时，将把手 (A) 拧入虹吸泵的硬管 (B) 中。

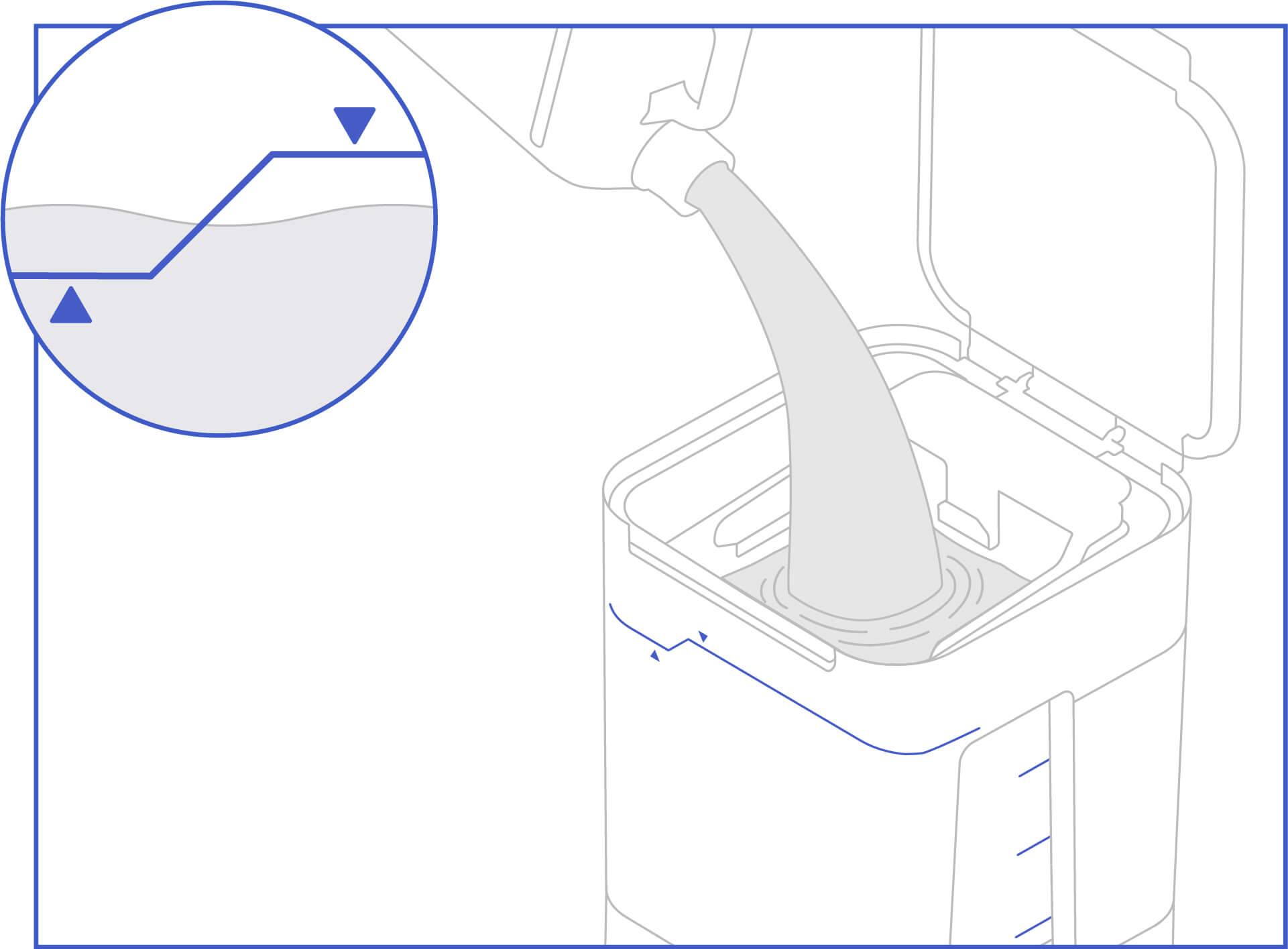

第 2 步：在清洗桶中注入溶剂

若要在清洗桶中注入溶剂，操作如下：

  1. 请打开外盖。
  2. 将溶剂倒入或虹吸到清洗桶中，液位应在最低（7.8L）和最高（8.6L）刻度线之间。

提示：

有关使用虹吸管的更多信息，请参阅支持文档 更换 IPA 和 使用 TPM 清洗打印件。

第 3 步：连接电源

将电源线和外部电源连接到 Form Wash 和电源。Form Wash 配备 USB 端口，用于进行固件更新。

第 4 步：校准液体比重计（仅限 IPA）

请按照以下名称查看液体比重计组件：

    A：O 型环
    B：浮标
    C：手柄
    D：高翼片
    E：短翼片
    F：配重

    校准液体比重计：

    1. 握住手柄 (C)，将工具放入清洗桶中的纯溶剂中。
    2. 沿着带肋的杆滑动 O 型环 (A)，直到 O 型环与浮标顶部的短翼 (E) 对齐。
    3. 将 O 型环保留在该位置。对齐两翼和 O 型环后可在每次清洗后检查溶剂中的树脂浓度。
    4. 将液体比重计存放在设备背部的工具盒中。

    注意：

    Form Wash 随附的液体比重计无法测量 TPM的正确比重范围。一种比重为 0.962－1.000g/mL 的液体比重计可以用来测量 TPM 中的树脂浓度。当使用过的 TPM 的比重高于 1.000 时，其最后一次清洗将不会达到理想效果。

    请阅读支持文档使用 TPM 清洗打印件以获取更多信息。
