所需物品：
- 1.3mm 六角扳手
- 1.5mm 六角扳手
- 2.5mm 六角扳手
- 镊子和/或小型平口螺丝刀
- 热重工镊子或其他合适的 SMD 焊接设备
- 丁腈手套
白皮书
拆卸 Wi-Fi 硬件 (Form Wash L)
拆卸 Wi-Fi 硬件 (Form Wash L)
Form Wash L 具有 Wi-Fi 功能，可用于接收固件更新和上传日志文件。可以通过机器的触摸屏关闭 Wi-Fi，但根据贵公司的安全要求，您可能需要在使用设备之前物理移除 Wi-Fi 硬件。该硬件包括插入主板的模块上系统 (SOM) 组件以及插入 SOM 的 Wi-Fi 天线。
请根据本指南从 Form Wash L 中拆除所有 Wi-Fi 硬件。
预计所需时间：45－60 分钟
准备工作区
概览： 准备好 Form Wash L 和无尘的工作区，以便拆卸和修改 SOM。
第 1 步：准备工作区
清理机器周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：拔掉网络电缆和 Wi-Fi 天线
断开与设备相连的以太网电缆和 USB 线。拧开并拆除 Wi-Fi 天线。
第 3 步：拔掉机器插头
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。
拆除右侧外壳
概览： 拆卸机器右侧外壳，以便操作 SOM。
注意：
Form Wash L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下右侧外壳螺丝

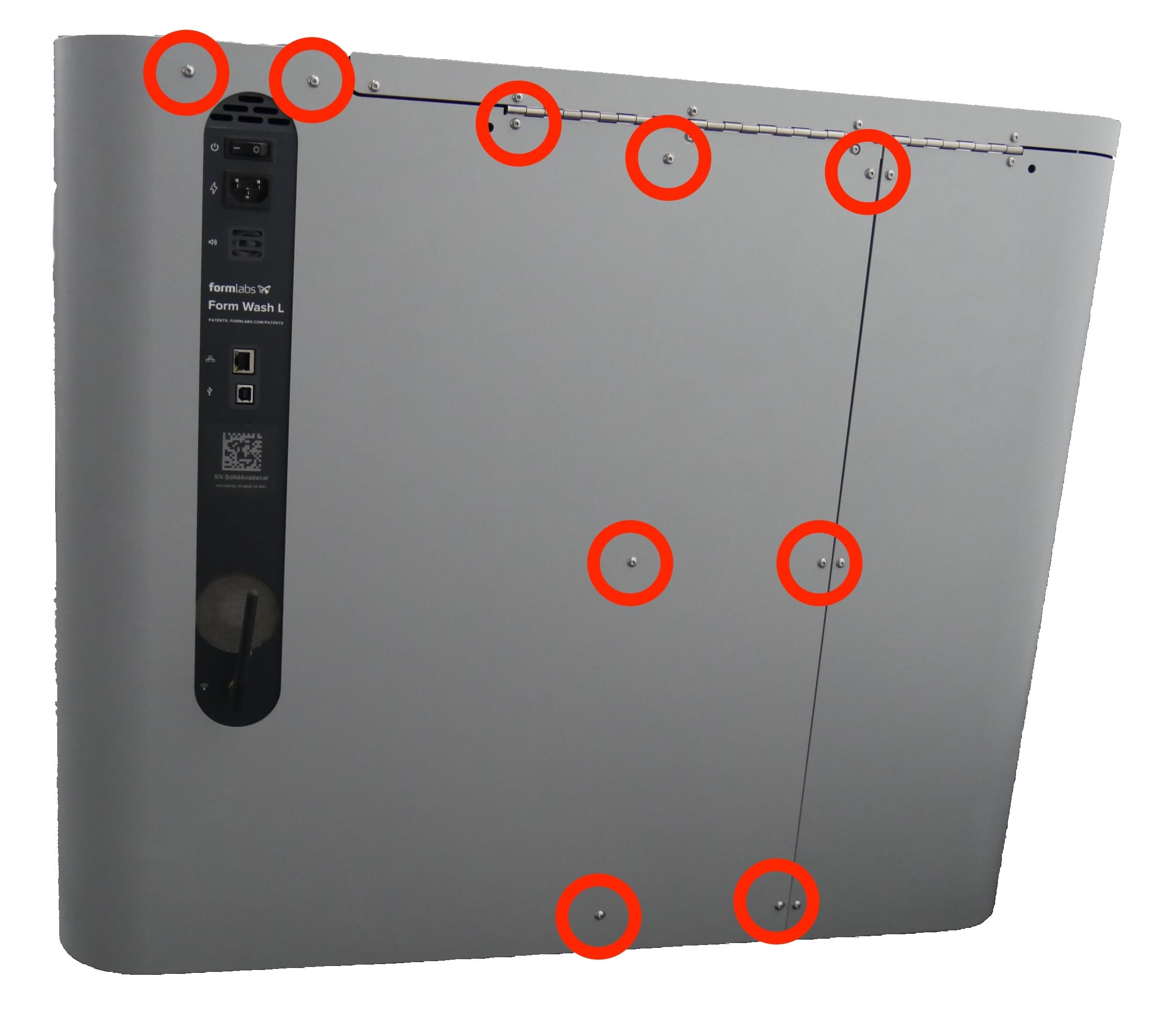

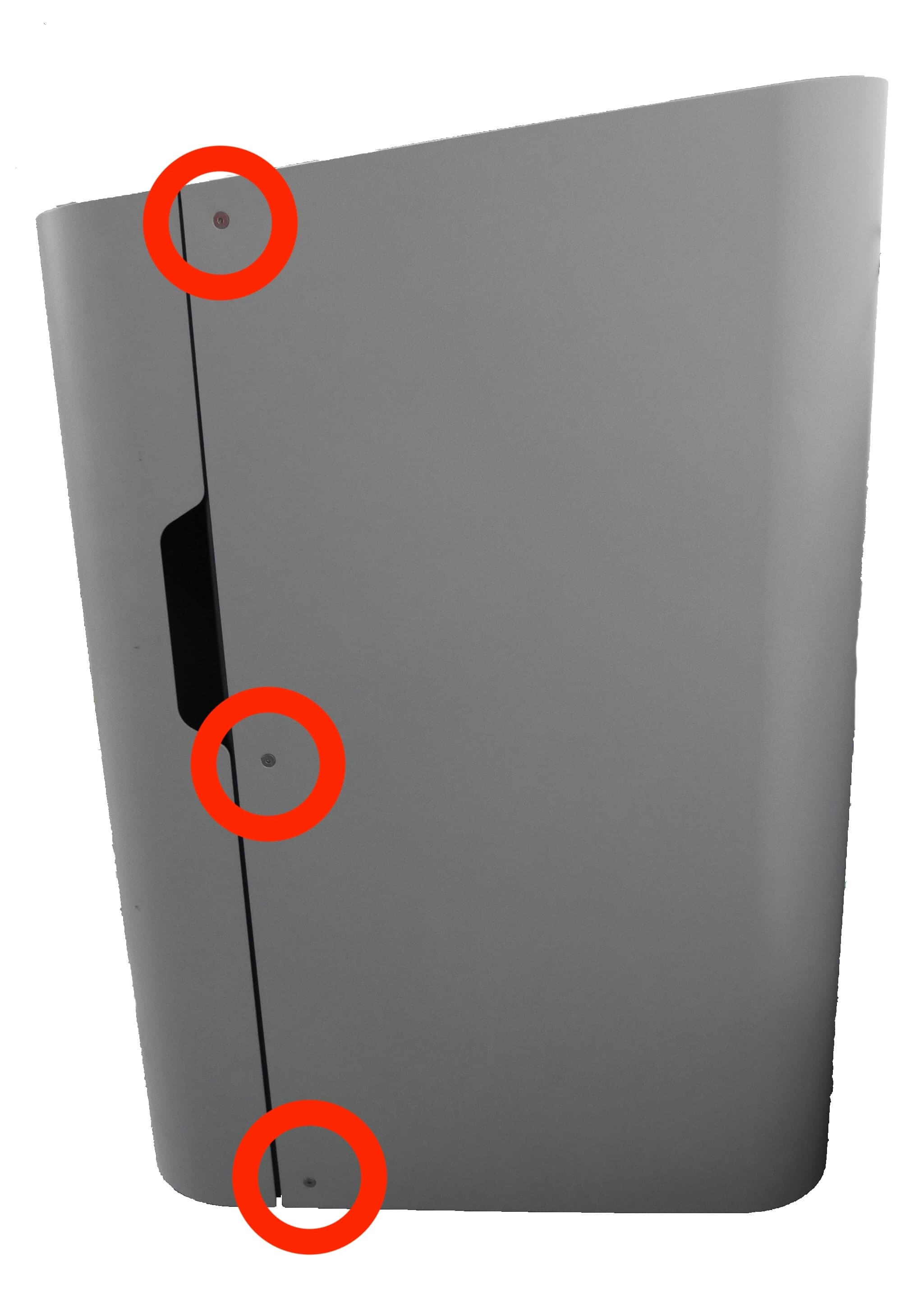

使用 2.5 mm 六角扳手，松开并卸下固定右侧外壳和 Form Wash L 机框的 12 颗螺丝。其中三颗埋头螺丝位于机器的右侧，九颗圆头螺丝位于后侧。将螺丝放在一旁。
注意：
有两颗螺丝，可通过右侧外壳的切口进行操作，用于将盖板固定在机器框架上。在此过程中，请勿拆卸这些螺丝。

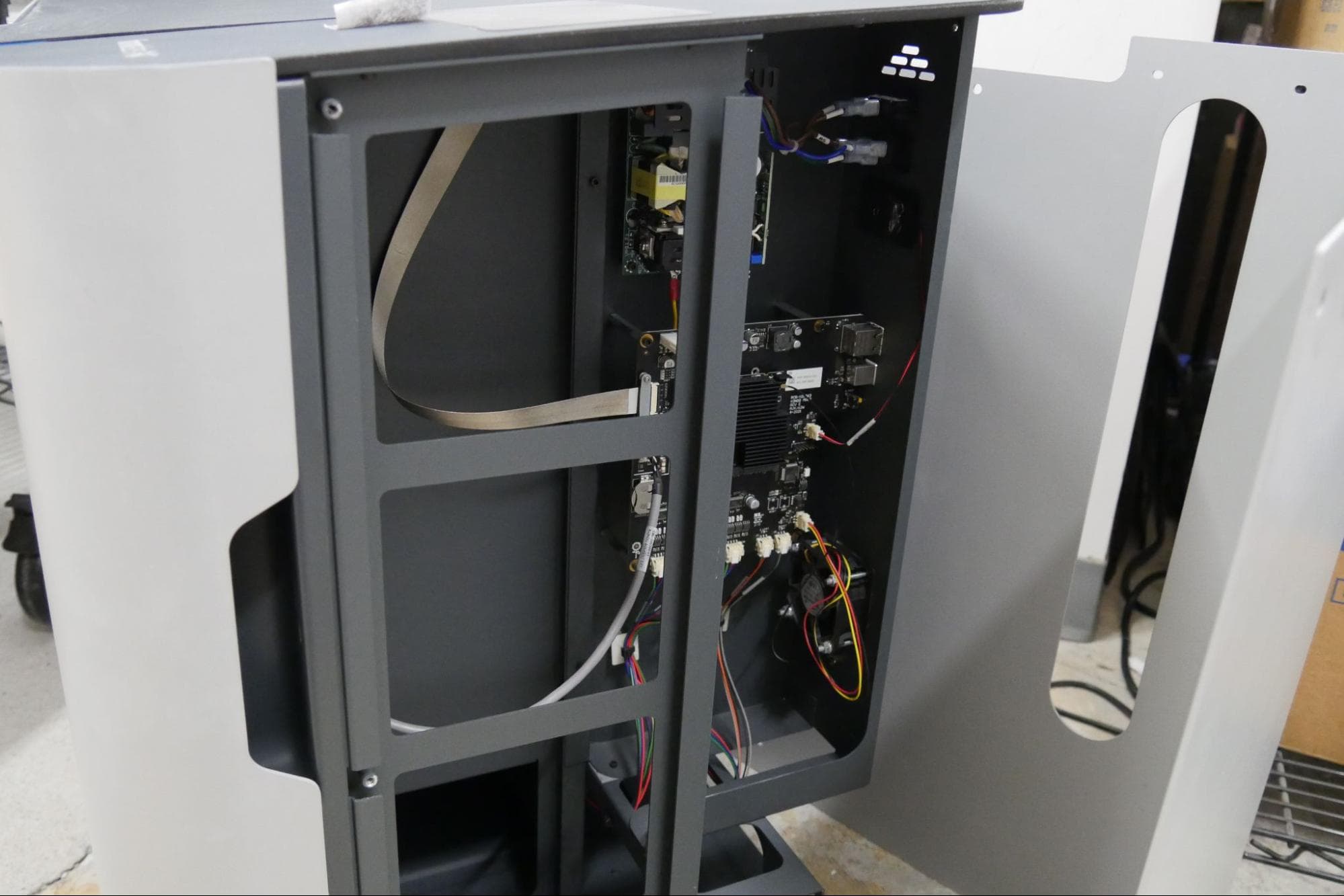

第 2 步：拆卸右侧外壳
将右侧外壳拉离 Form Wash L，使其与机框分离。将右侧外壳放在一旁。
拆卸 SOM
概览：拧开螺丝并拆卸 SOM。
第 1 步：断开 SOM 的 Wi-Fi 天线

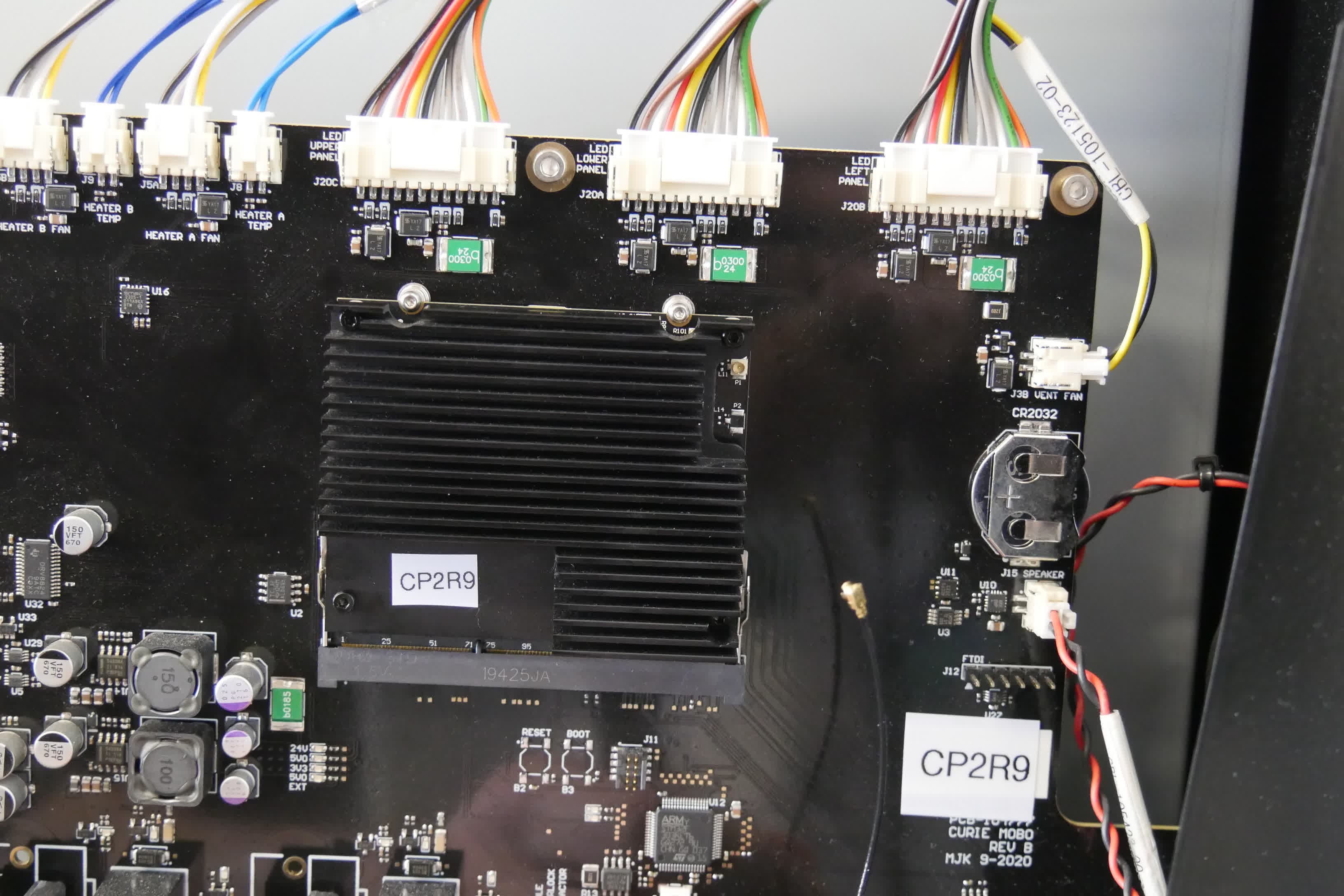

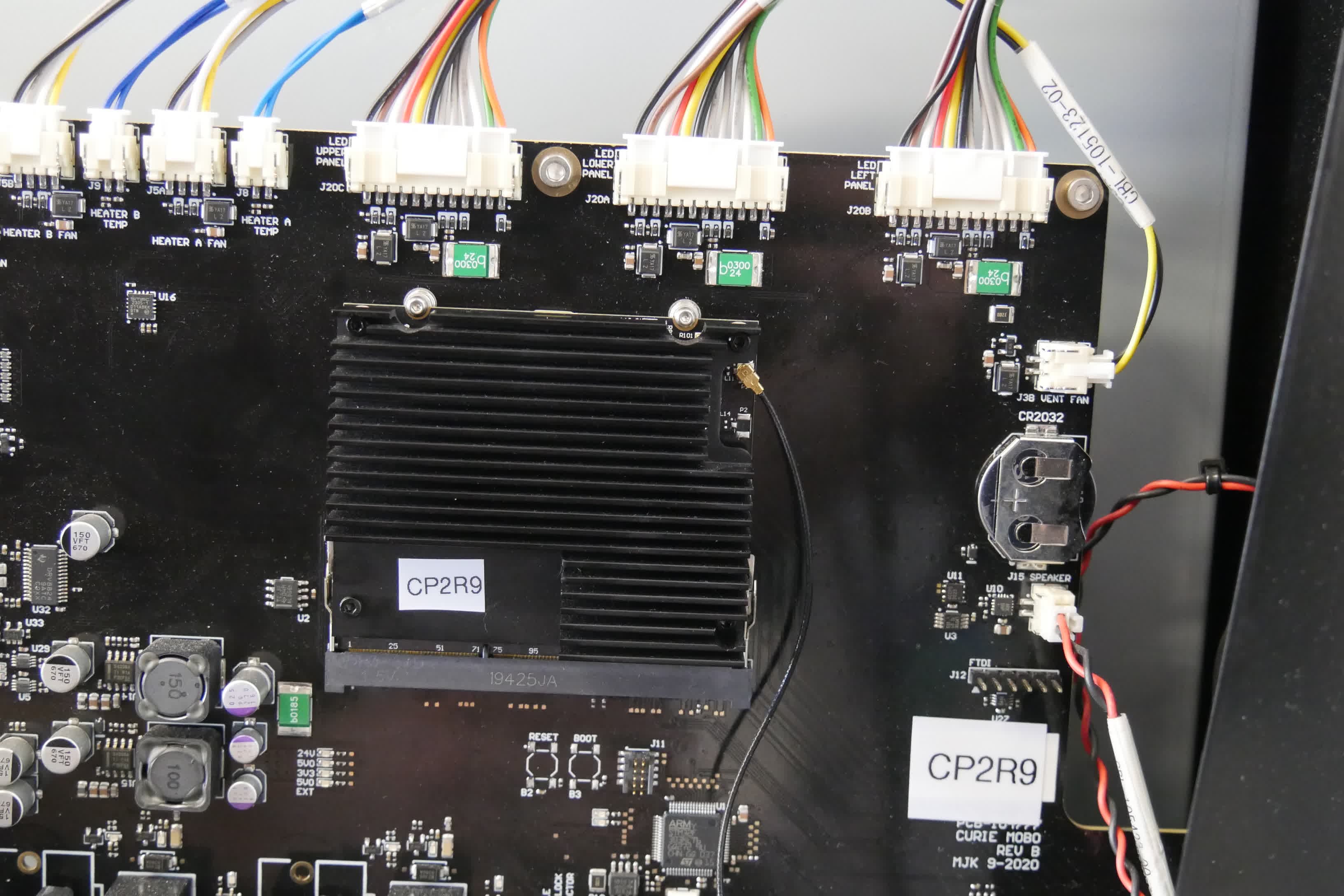

Wi-Fi 天线插入板右上角的 SOM。通过散热器上的开口即可接触到连接器。握住天线连接器的外壳，将其从 SOM 上断开。请勿拉扯天线本身。
第 2 步：拧下 SOM 固定螺丝
SOM 插入主板，并由模块顶部的两颗螺丝固定。使用 1.3mm 六角扳手，拧松并取下两颗 SOM 固定螺丝。将螺丝放在一旁。
第 3 步：解锁 SOM

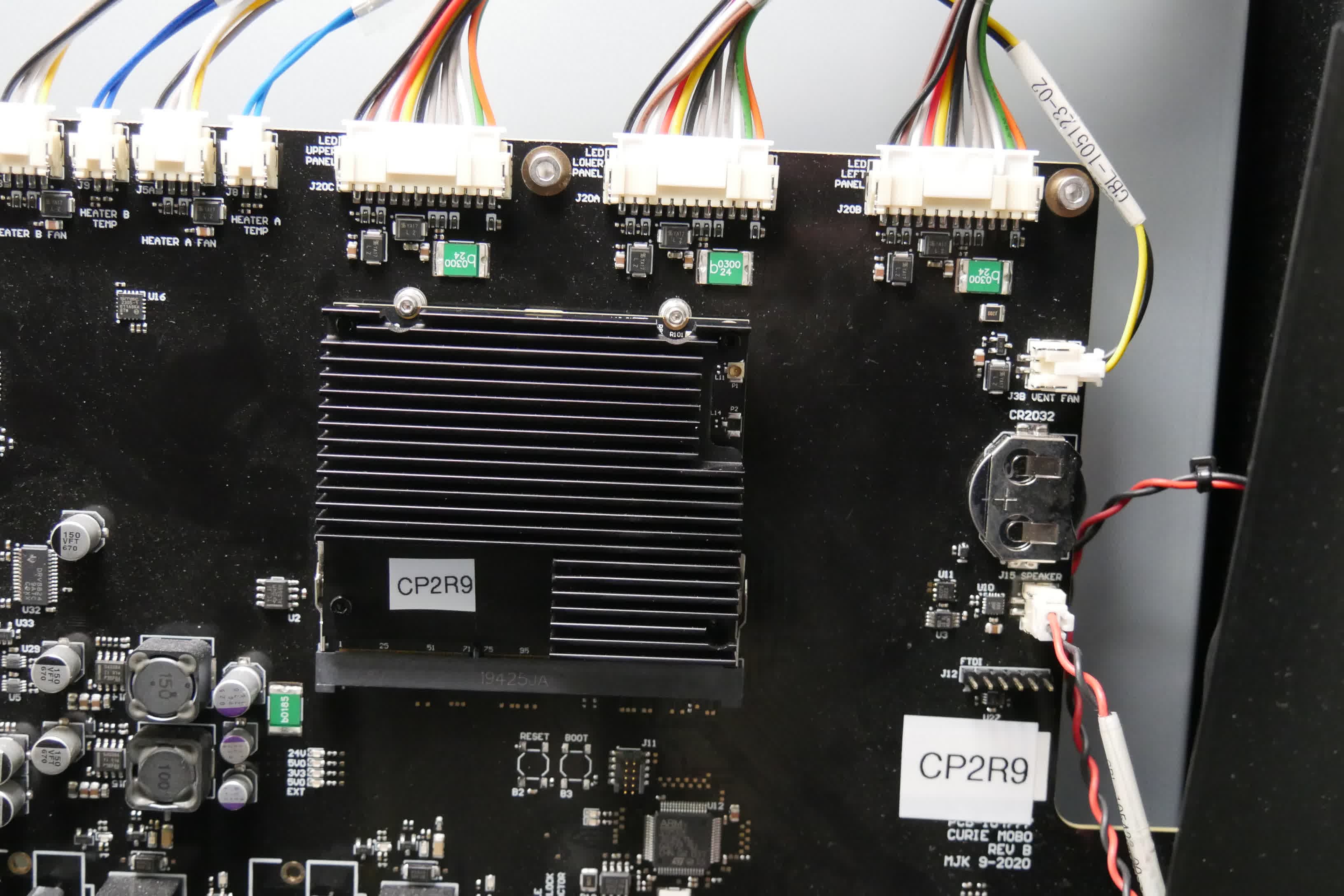

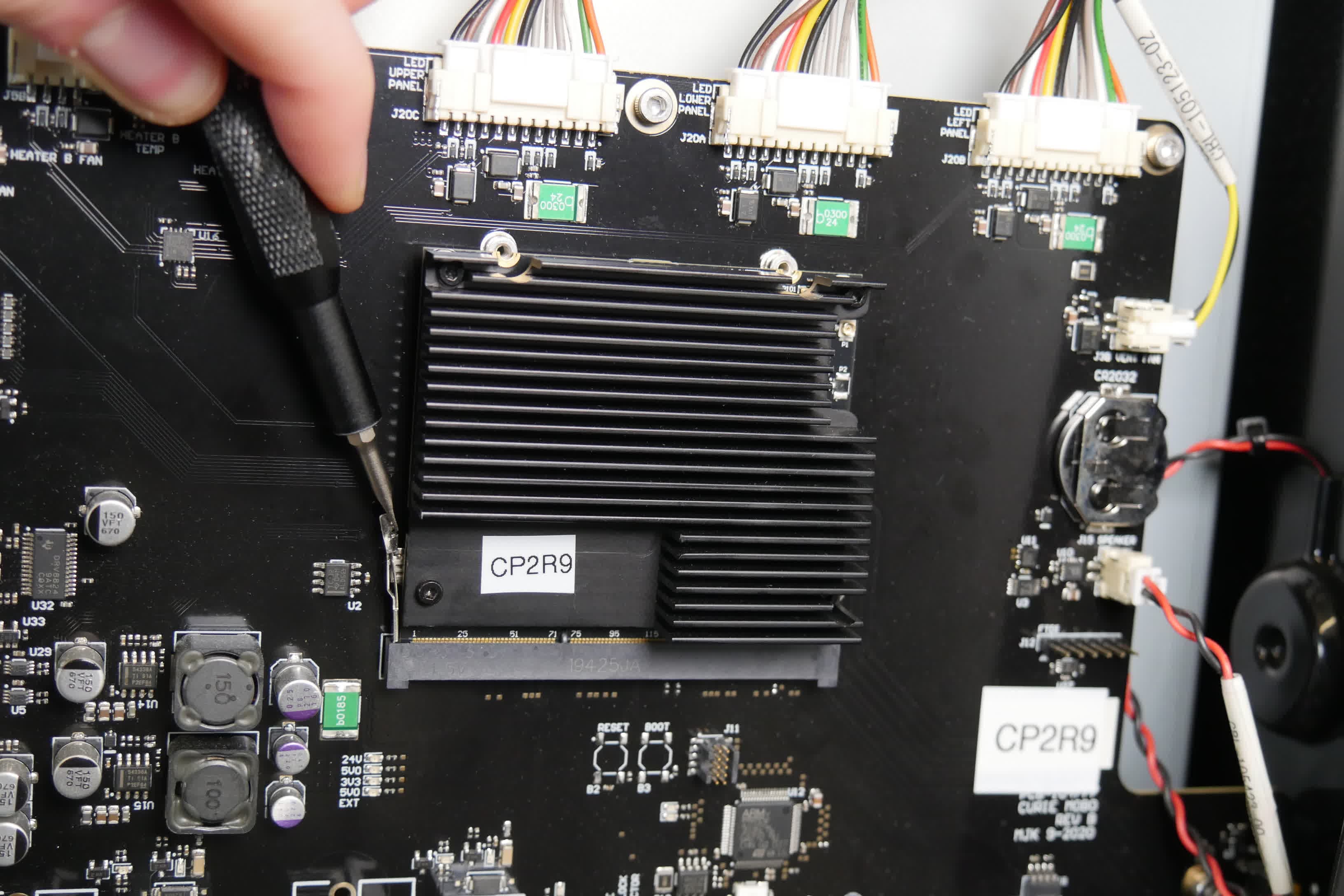

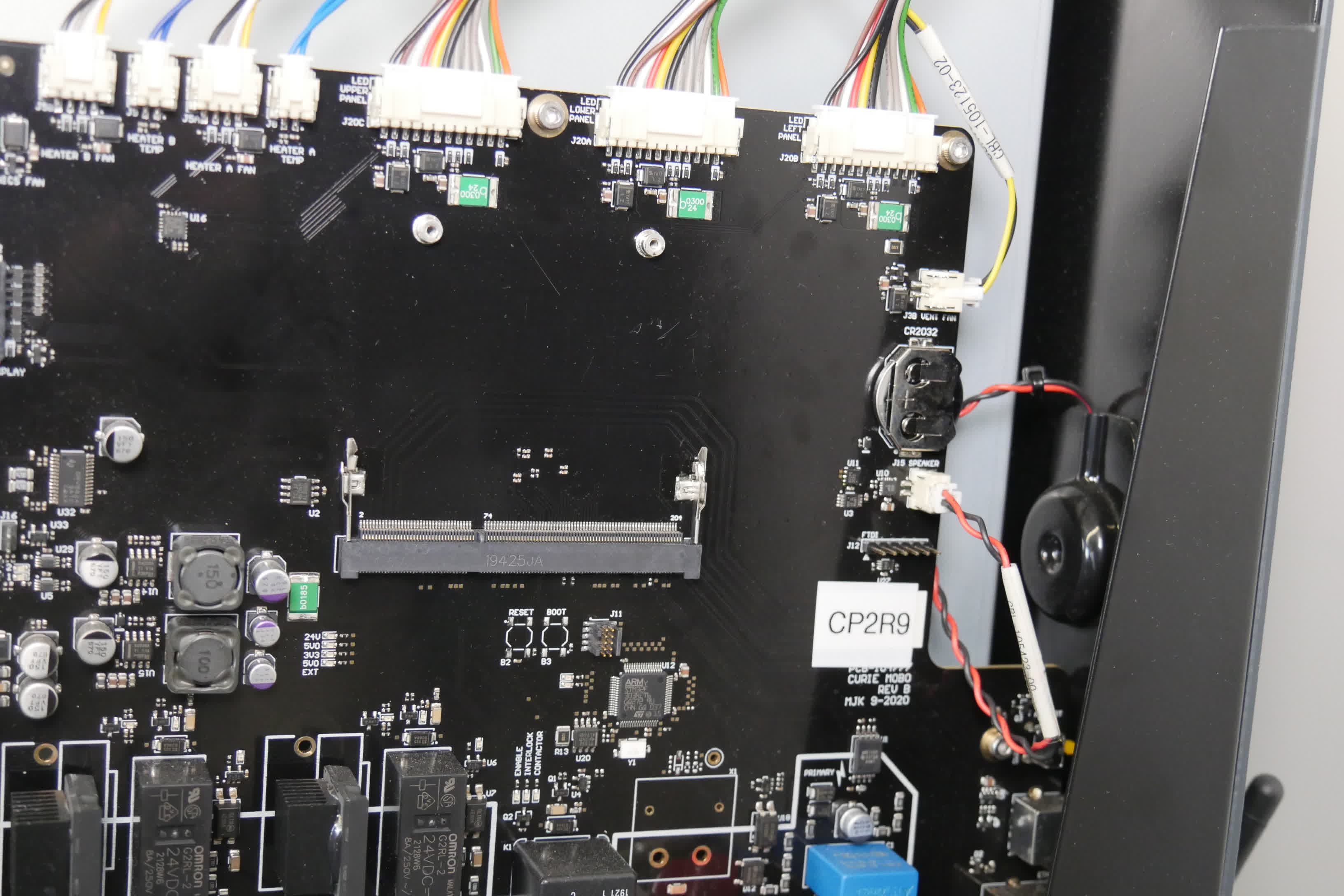

SOM 还通过两个锁销进行固定：一个在电路板的左侧，另一个在右侧。用指甲或小型平口螺丝刀打开将 SOM 固定在插座上的两个锁销。打开两个锁销后，SOM 可能会向前倾斜。
拆卸 SOM
从 SOM 连接器的对边将其抬起，小心地将其从插座中拉出。将 SOM 放置在无静电的表面上。
修改 SOM
概览：从机器上取下 SOM 后，拆卸组件 L13。
拧下螺丝并拆卸散热器

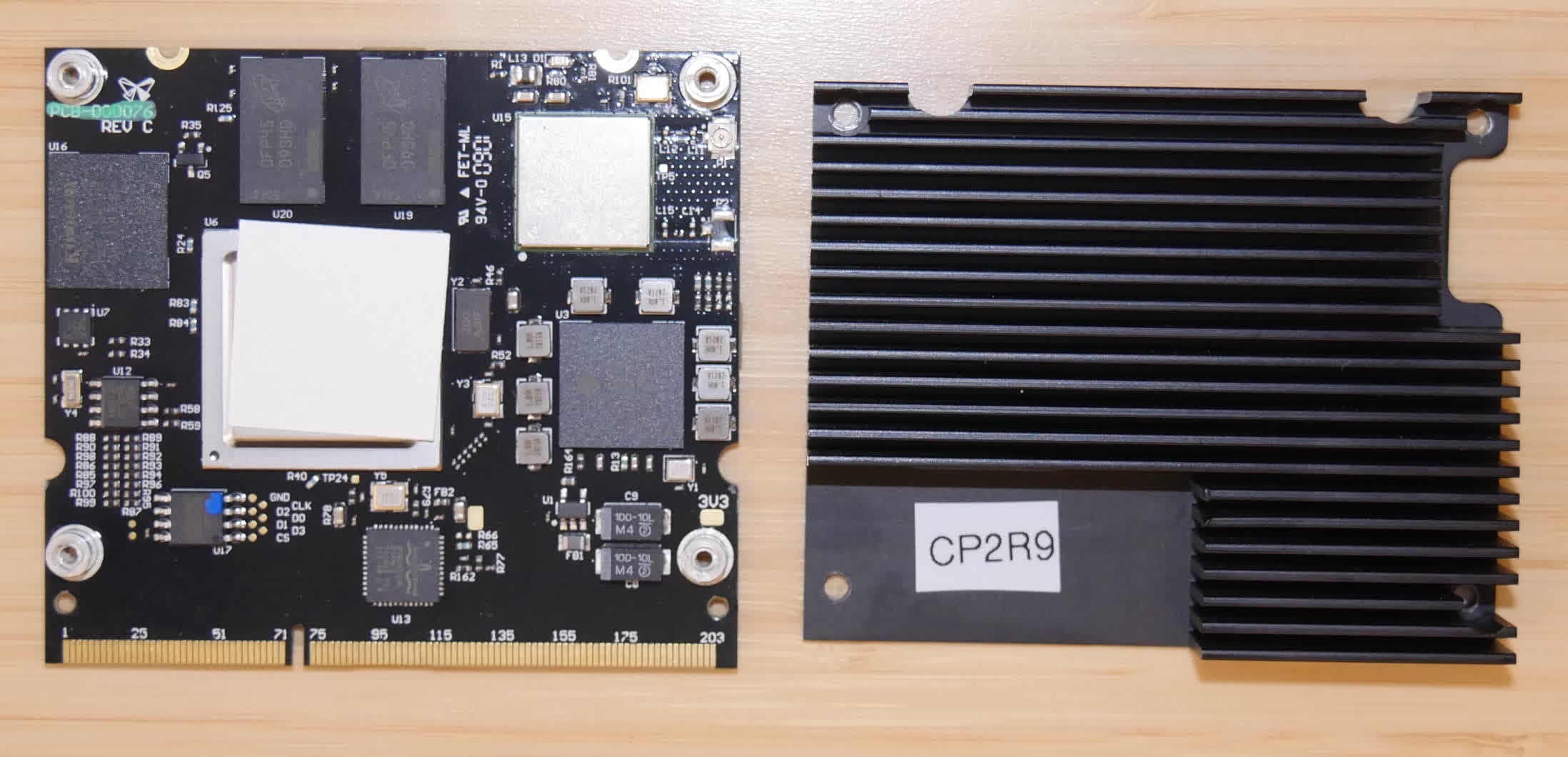

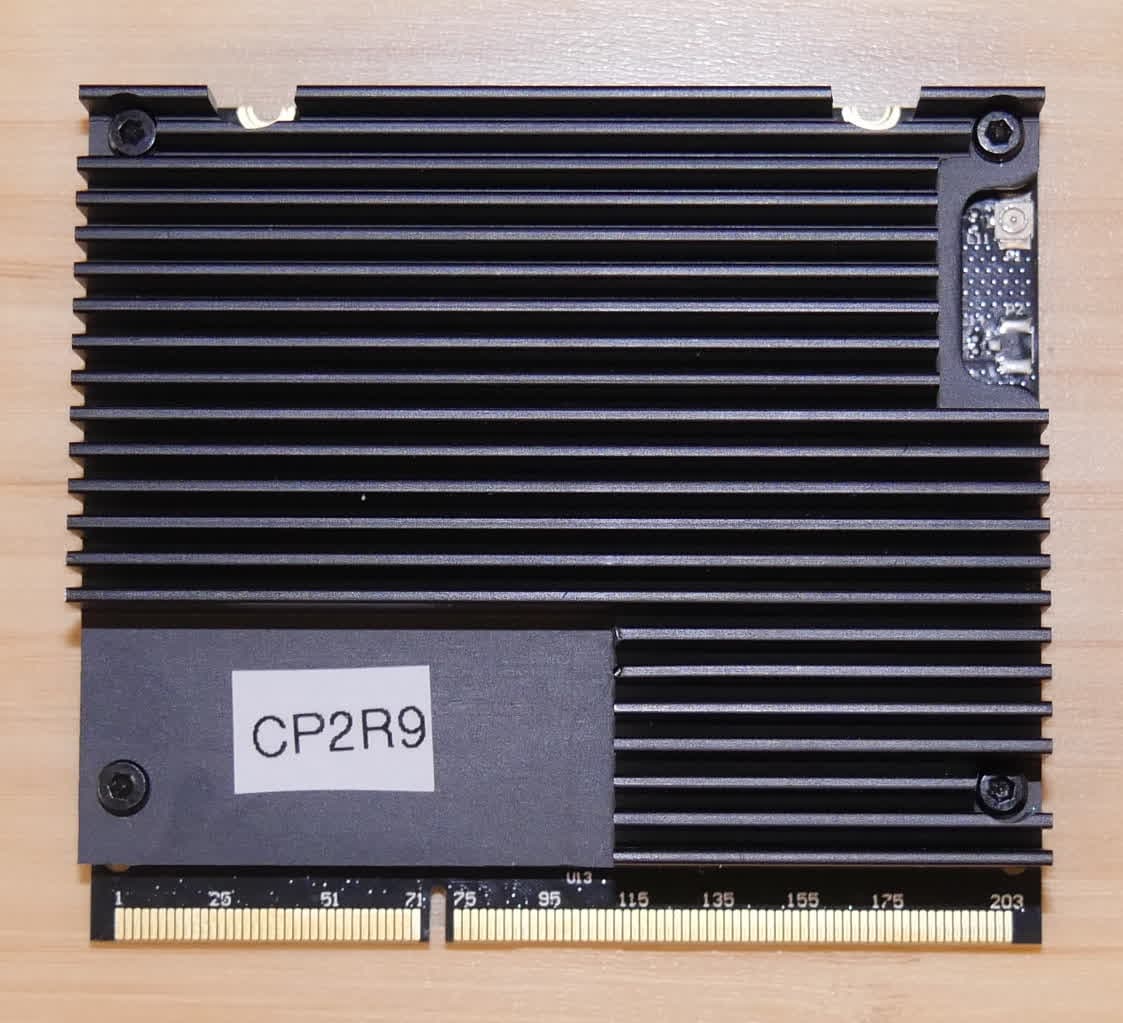

使用 1.5mm 六角扳手，拧下并取下将散热器固定在 SOM 上的四颗螺丝。将螺丝放在一旁。取下散热器并将其放在一旁。
第 2 步：拆卸组件 L13

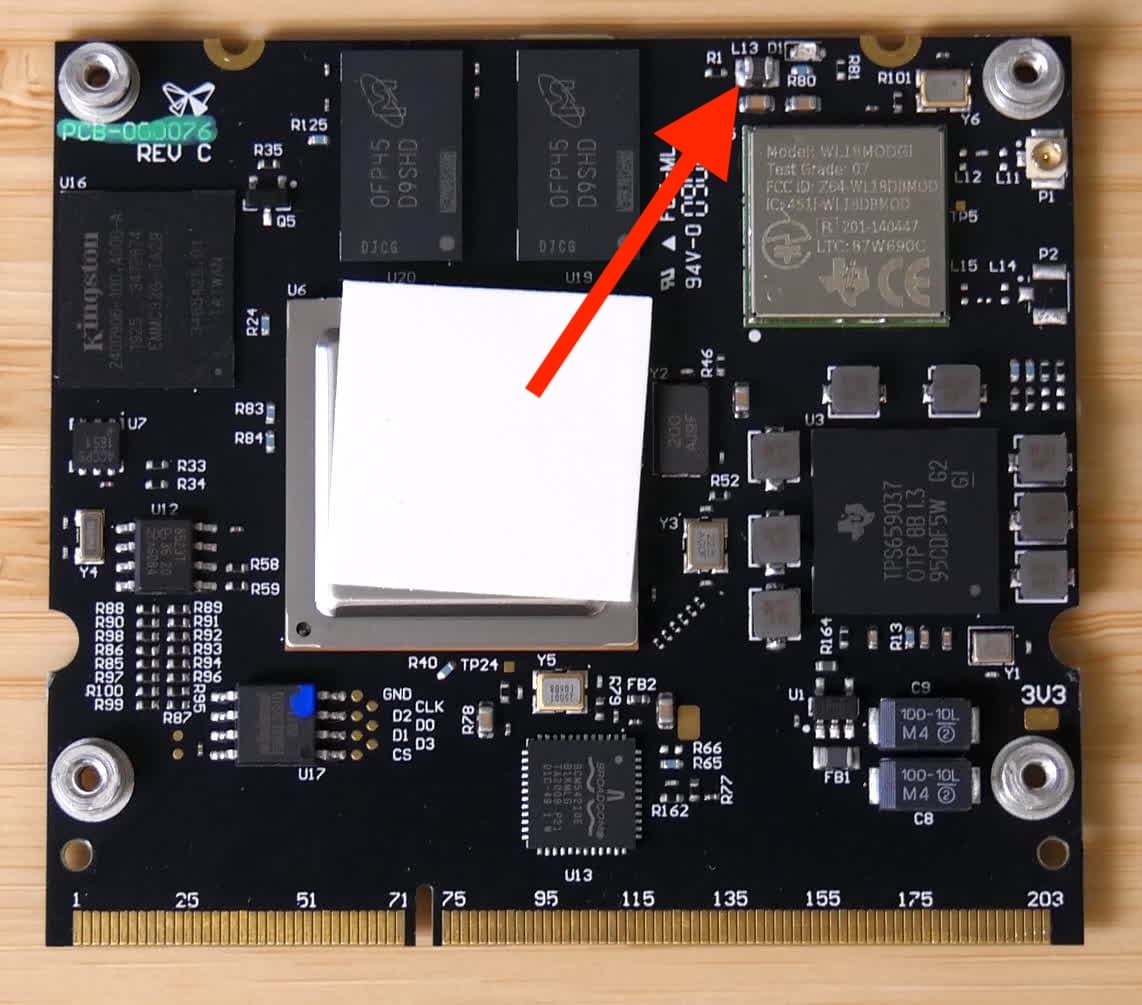

使用加热镊子或其他适当的 SMD 焊接设备，从 SOM 上移除元件 L13。如果您计划在将来恢复此程序，请保存组件 L13 以便日后重复使用。
重新安装 SOM
概览：修改 SOM 后，重新安装散热器并将 SOM 重新连接到主板。
第 1 步：重新安装散热器
将散热器重新安装到 SOM 上，确保散热器底部的热垫覆盖处理器（电路板上最大的芯片，标有 U6）。确保散热片边缘的切口便于操作 Wi-Fi 天线端口，并且散热片上的螺孔与 SOM 上的孔对齐。
在散热片的四个螺孔中各插入一颗散热片固定螺丝。使用 1.5mm 六角扳手，将四颗螺丝拧紧，直至完全紧固。请勿过度拧紧。
第 2 步：重新安装并固定 SOM

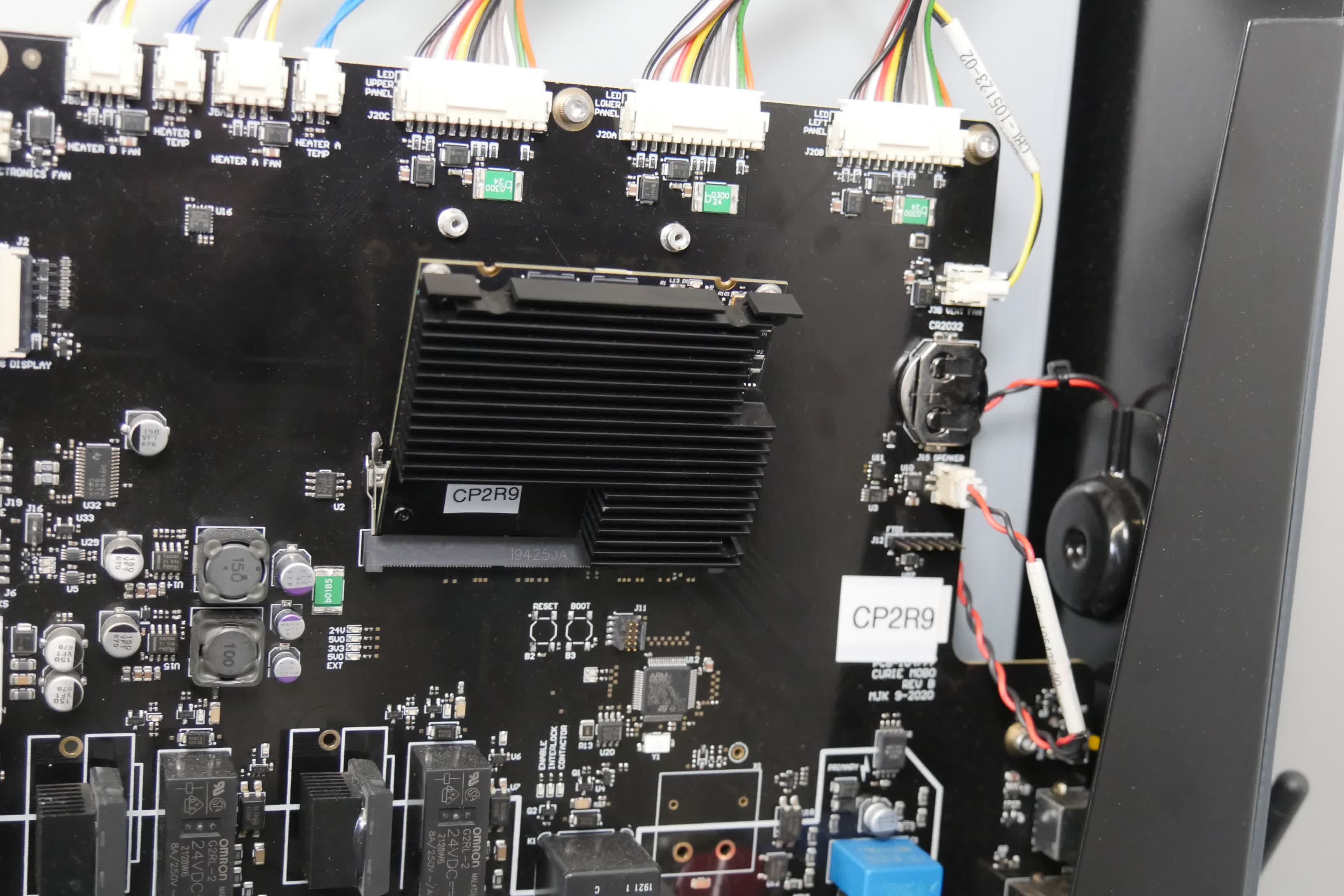

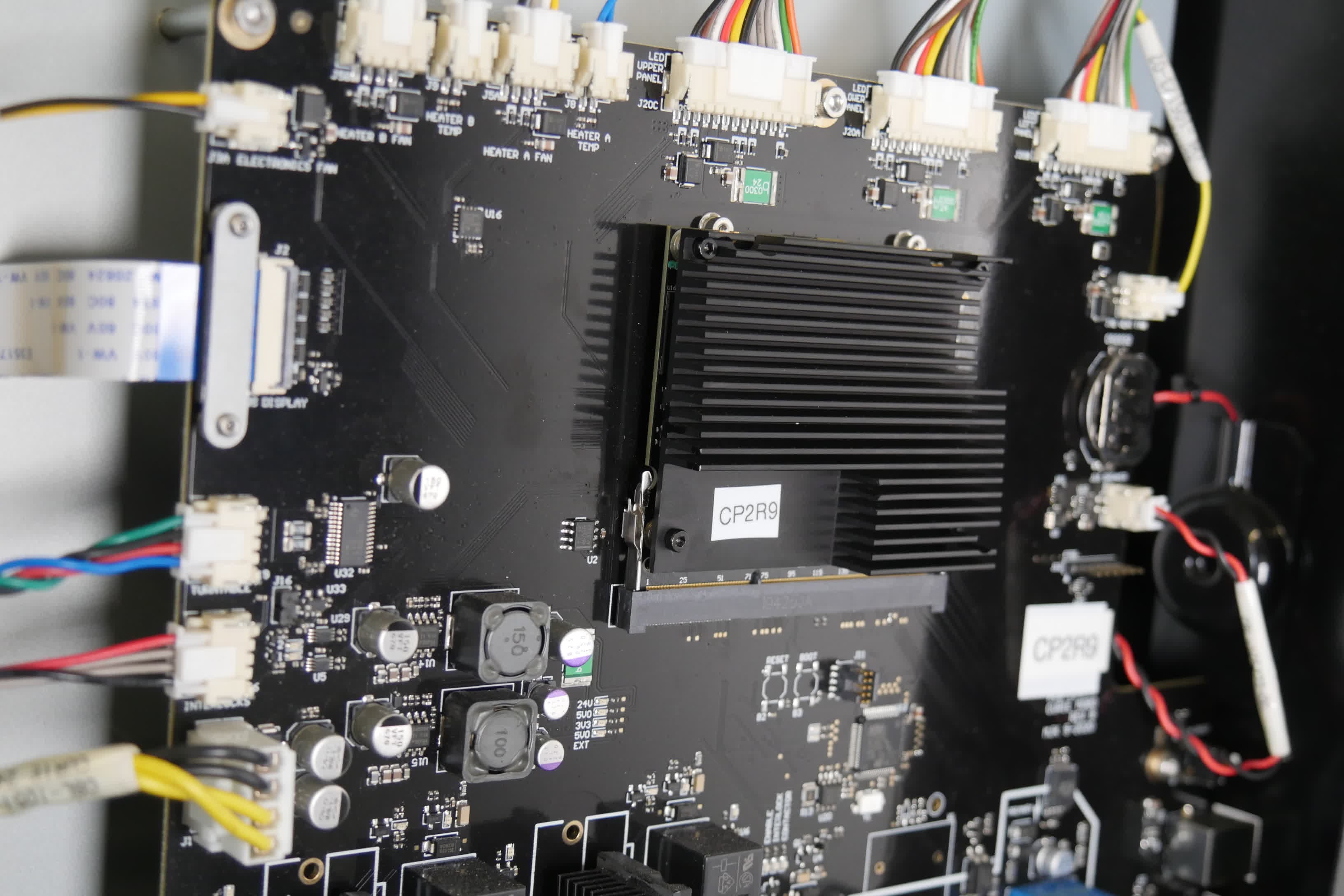

将 SOM 以一定角度插入主板上的插座，然后向主板方向倾斜，直至两个锁销闭合。在 SOM 顶部边缘的两个螺孔中各插入一颗 SOM 固定螺丝。使用 1.3mm 六角扳手拧紧两颗螺丝，直至完全紧固。请勿过度拧紧螺丝。
第 3 步：固定松动的 Wi-Fi 天线
捆绑之前连接到 SOM 的电缆末端。用绝缘胶带包住连接器，以免其短路机器中的任何部件。将电缆捆绑端塞入机器，以免在重新安装顶部外壳时损坏电缆。或者，完全拆卸机器上的天线。如果您计划在将来恢复此程序，请保存天线以便日后重复使用。
重新安装右侧外壳
概览： 重新安装并固定右侧外壳。
第 1 步：重新安装右侧外壳
将右侧外壳固定在 Form Wash L 上。检查右侧外壳上的螺孔是否与机框上的相应螺孔对齐。将三颗 2.5mm 六角埋头螺丝轻轻拧入机器右侧的螺孔，将九颗圆头螺丝拧入机器背面的螺孔。
第 2 步：固定右侧外壳
从机器右侧的螺丝开始，使用 2.5mm 六角扳手依次拧紧螺丝，直至完全紧固。
完成修复
概览：重新安装右侧外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
重新连接 Form Wash L 的电源线。将设备背面的断路器开关拨到 ON（开） 位置，打开机器电源。
第 2 步：测试修复
将电源线连接到 Form Wash L 和电源。机器初始化。测试机器，确保其正常运行（Wi-Fi 连接除外）。
