所需物品：
- 1.3mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- #2 十字螺丝刀
- 防静电撬棒（推荐）或防静电镊子
- 热重工镊子或其他 SMD 焊接设备
- 防静电腕带
- 安全数据表 (SDS) 中规定的适用于所用粉末的个人防护装备
- Loctite 243 或同等螺纹锁固剂 99% 乙醇（无水）或 99% 异丙醇（无水）
- 防磨损无绒抹布
白皮书
拆卸 Wi-Fi 硬件 (Fuse Sift)
拆卸 Wi-Fi 硬件 (Fuse Sift)
Fuse Sift 的 Wi-Fi 功能，用于接收固件更新。可以通过触摸屏关闭 Wi-Fi，但根据贵公司的安全要求，您可能需要在使用机器之前物理移除 Wi-Fi 硬件。该硬件包括插入主板的模块上系统 (SOM) 组件以及插入 SOM 的 Wi-Fi 天线。
请使用本指南了解 Fuse Sift 的所有 Wi-Fi 硬件。
预计所需时间：30－45 分钟
拆卸后部箱体面板
概览：拆卸后部箱体面板，以便操作主板。
第 1 步：拔掉 Fuse Sift 的插头
关闭 Fuse Sift 电源，然后从后面板上拔下电源线。
第 2 步：拧下 Wi-Fi 天线
拆除 Wi-Fi 天线（如有）。
第 3 步：拆卸打印机箱体后面板
使用 2.5mm 六角扳手，拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。
危险：
在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。
提示：
最后拧下顶部三颗螺丝，以防面板脱落。
注意：
Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前，请使用防静电腕带接地。
拆卸 SOM
概览：打开主板箱体，断开并拆卸 SOM。
第 1 步：准备拆卸 SOM
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。

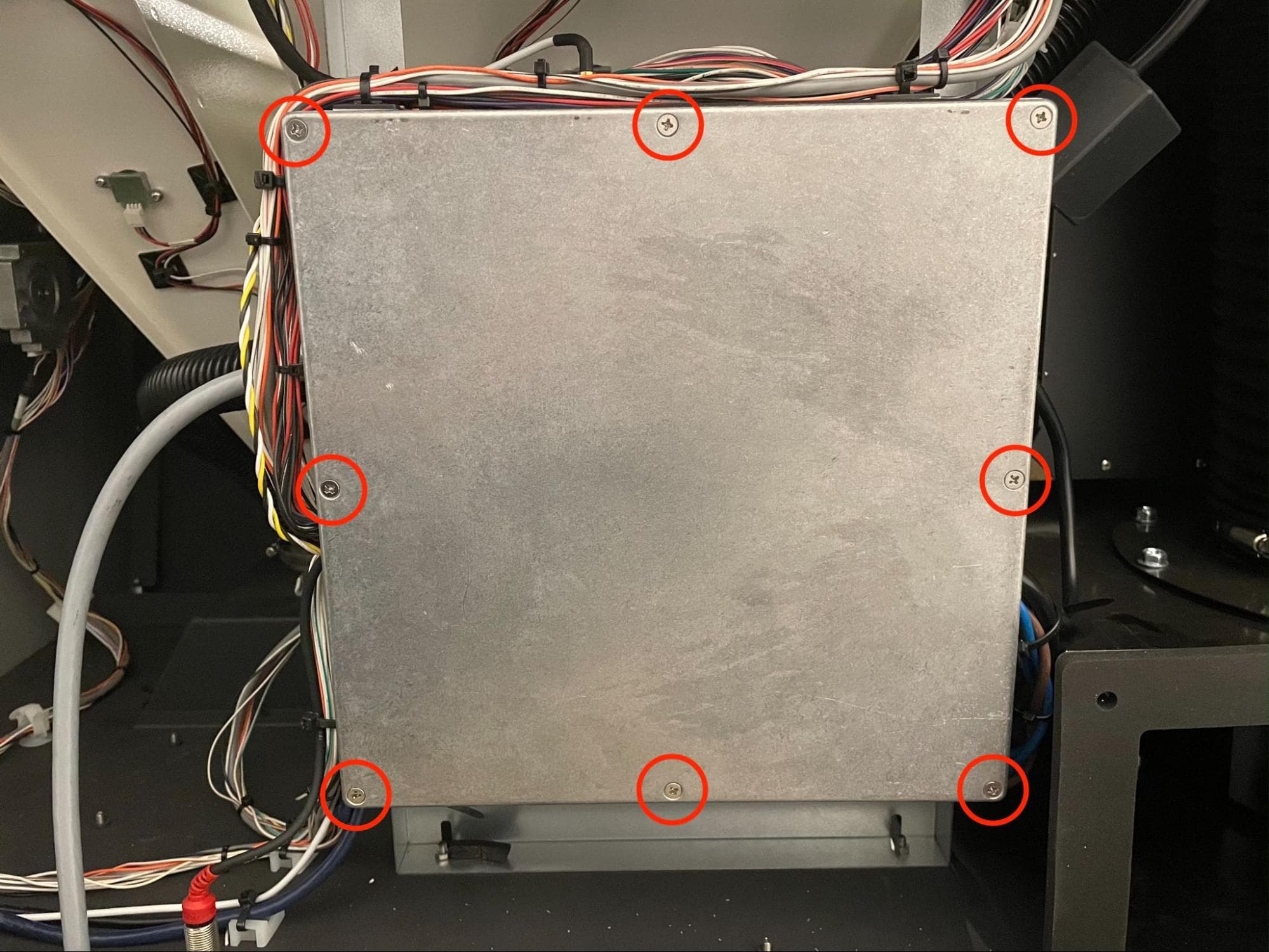

第 2 步：拆卸主板盖
在机器后部找到方形主板盖。使用 #2 十字螺丝刀，拧松并取下将机罩固定在主板箱体上的八颗沉头螺丝。将螺丝和机罩放在一旁。

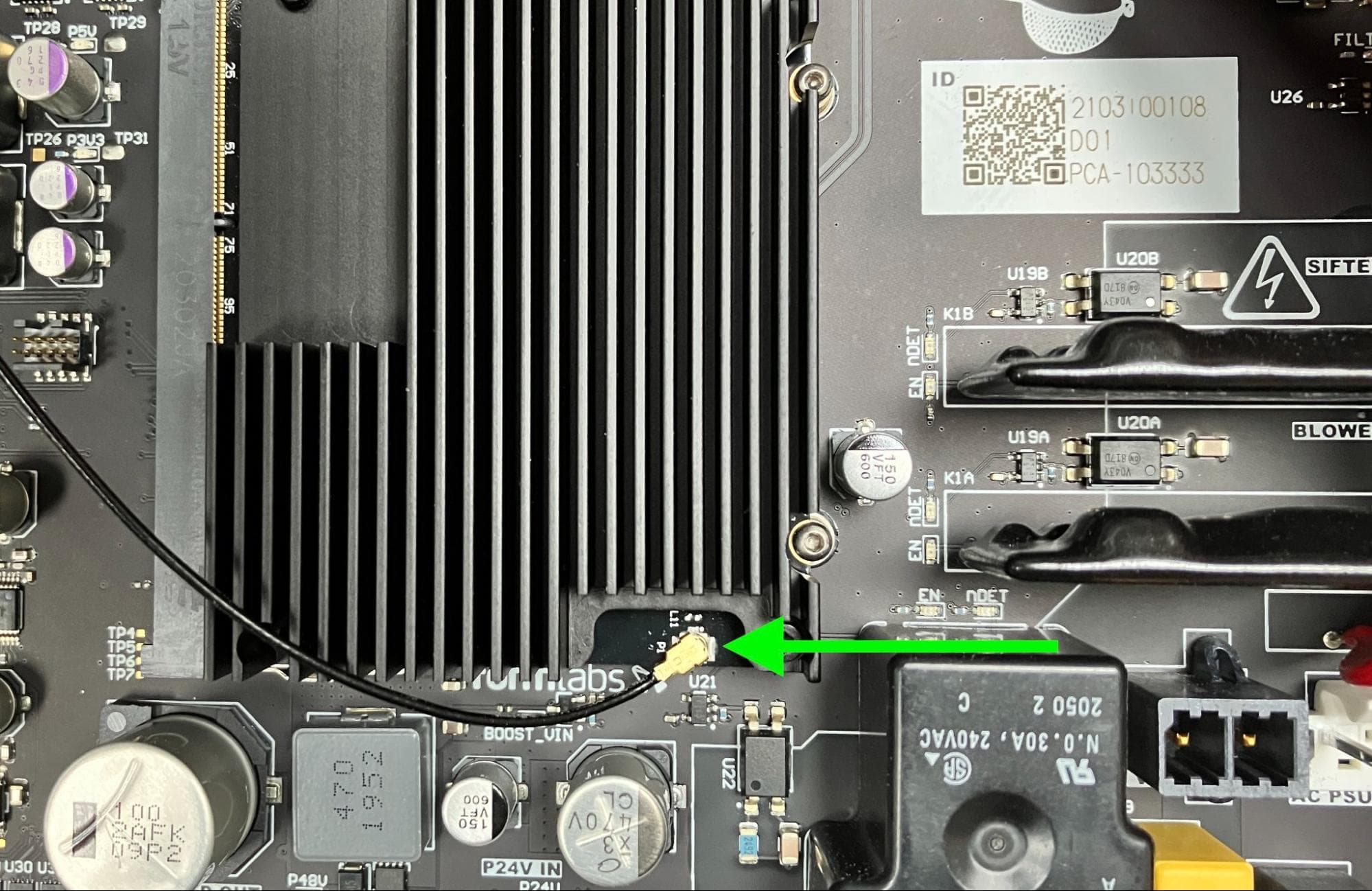

第 3 步：断开 Wi-Fi 天线电缆与 SOM 的连接
使用一对防静电镊子断开 SOM 的 Wi-Fi 同轴连接器。在处理电缆和连接器时要小心，因为两者都非常脆弱。

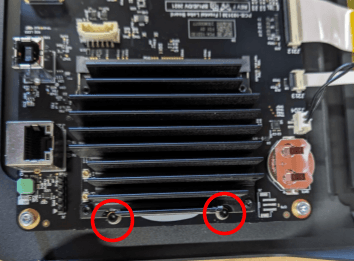

第 4 步：拧下 SOM 固定螺丝
使用 1.5mm 六角扳手，拧松并取下 用于将 SOM 固定在主板上的 M2 内六角螺丝。将螺丝放在一旁。

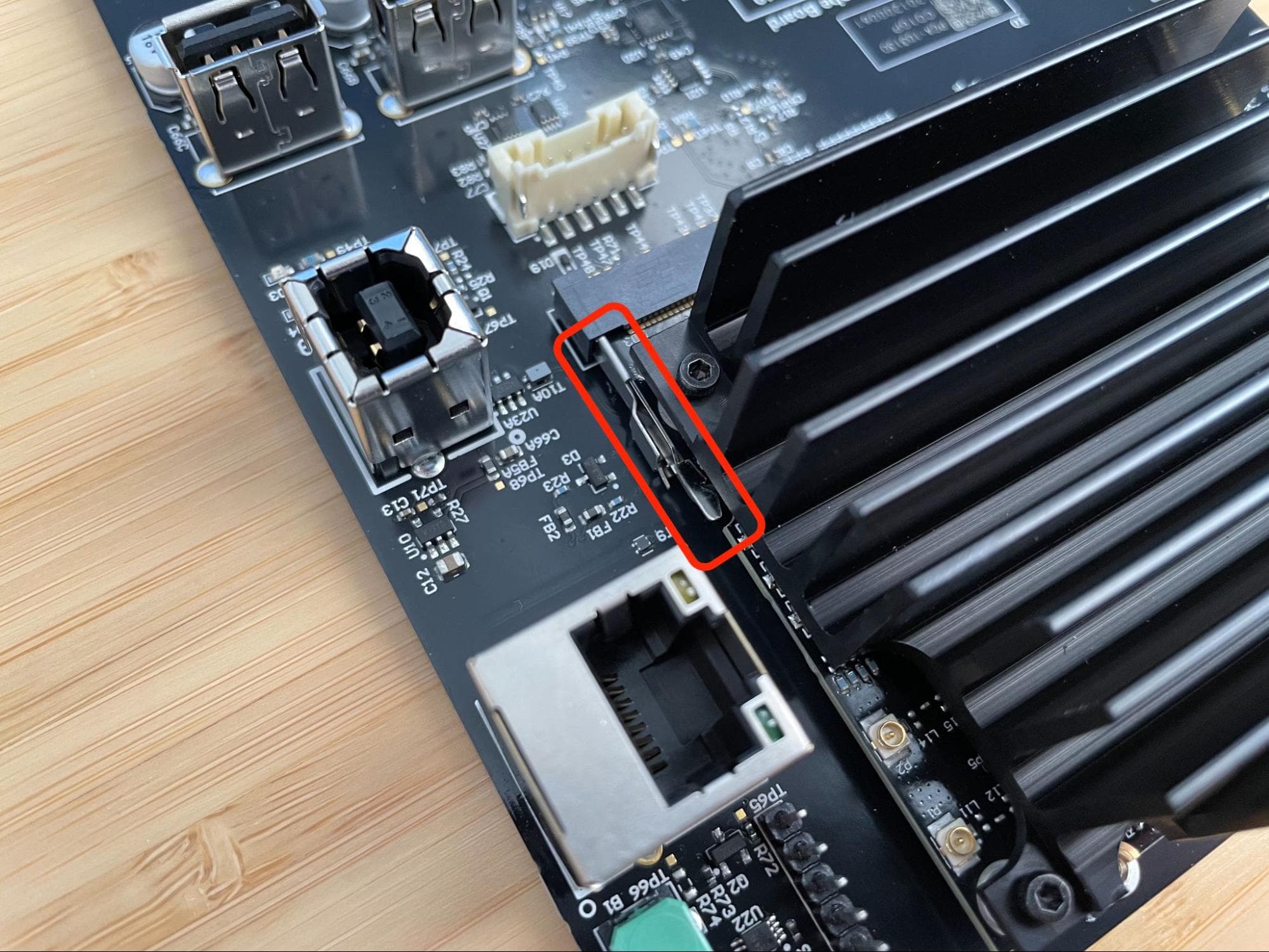

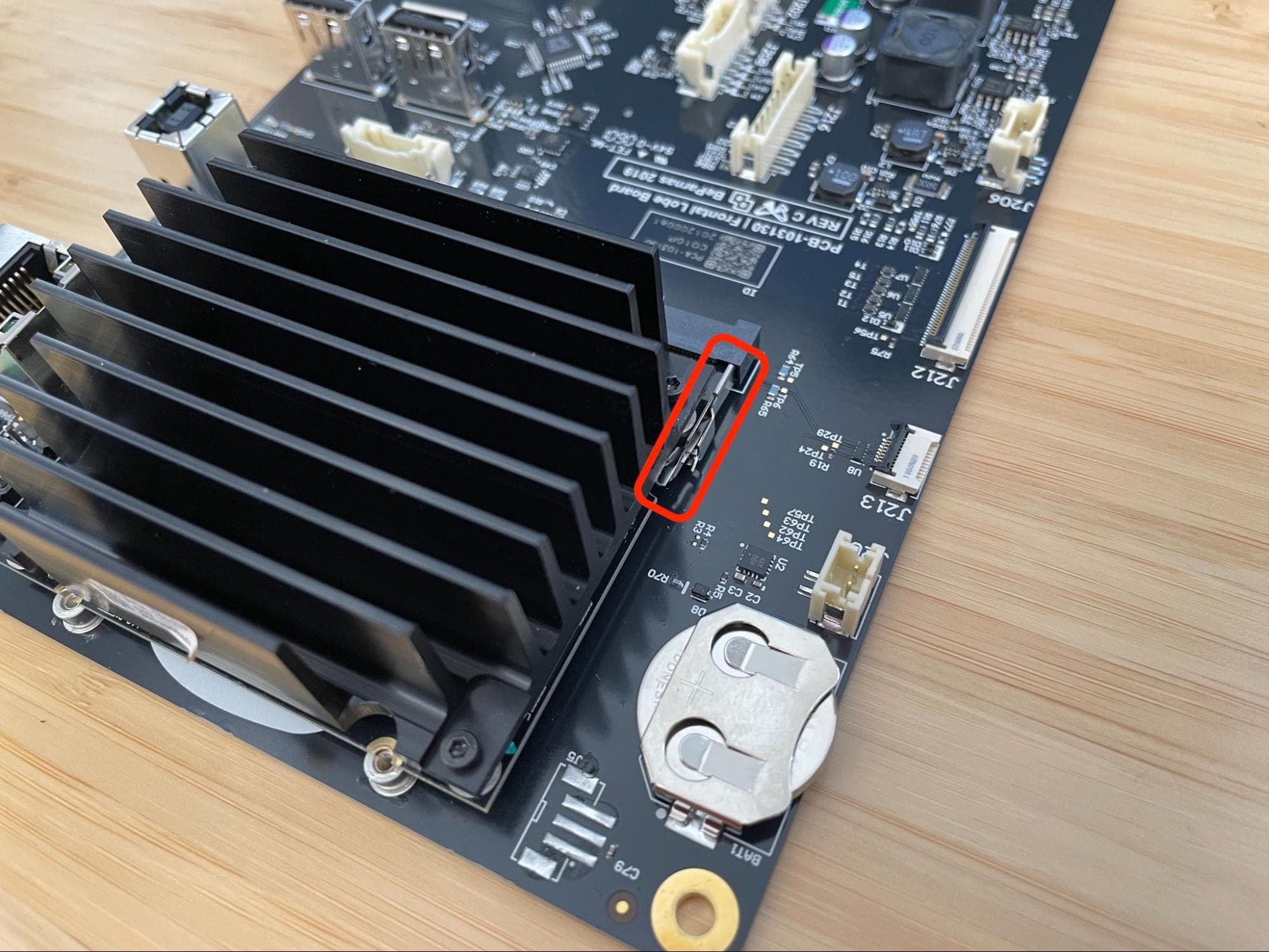

第 5 步：找到 SOM 固定插片
找到 两片固定卡扣 （每侧一个）将 SOM 固定在主板上。
第 6 步：打开固定卡扣
使用防静电撬棒或一对防静电镊子将固定卡扣稍微向外弯曲，使其脱开。SOM 远离插座的一端可能会略微翘起。

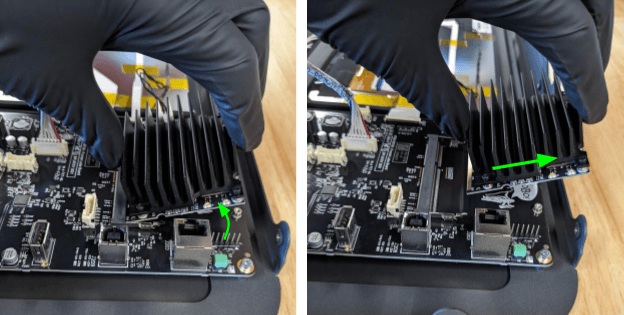

第 7 步：拆卸 SOM
轻轻握住 SOM 的散热器，将其向上旋转约 30º，然后将其从主板上拉开。将 SOM 放在一旁。
修改 SOM
概览：从打印机上取下 SOM 后，拆卸组件 L13。
第 1 步：准备修改 SOM
如果尚未佩戴防静电手环，请佩戴防静电手环并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。准备一对热重工镊子或适当的 SMD 焊接设备，以及任何必要的个人防护装备。

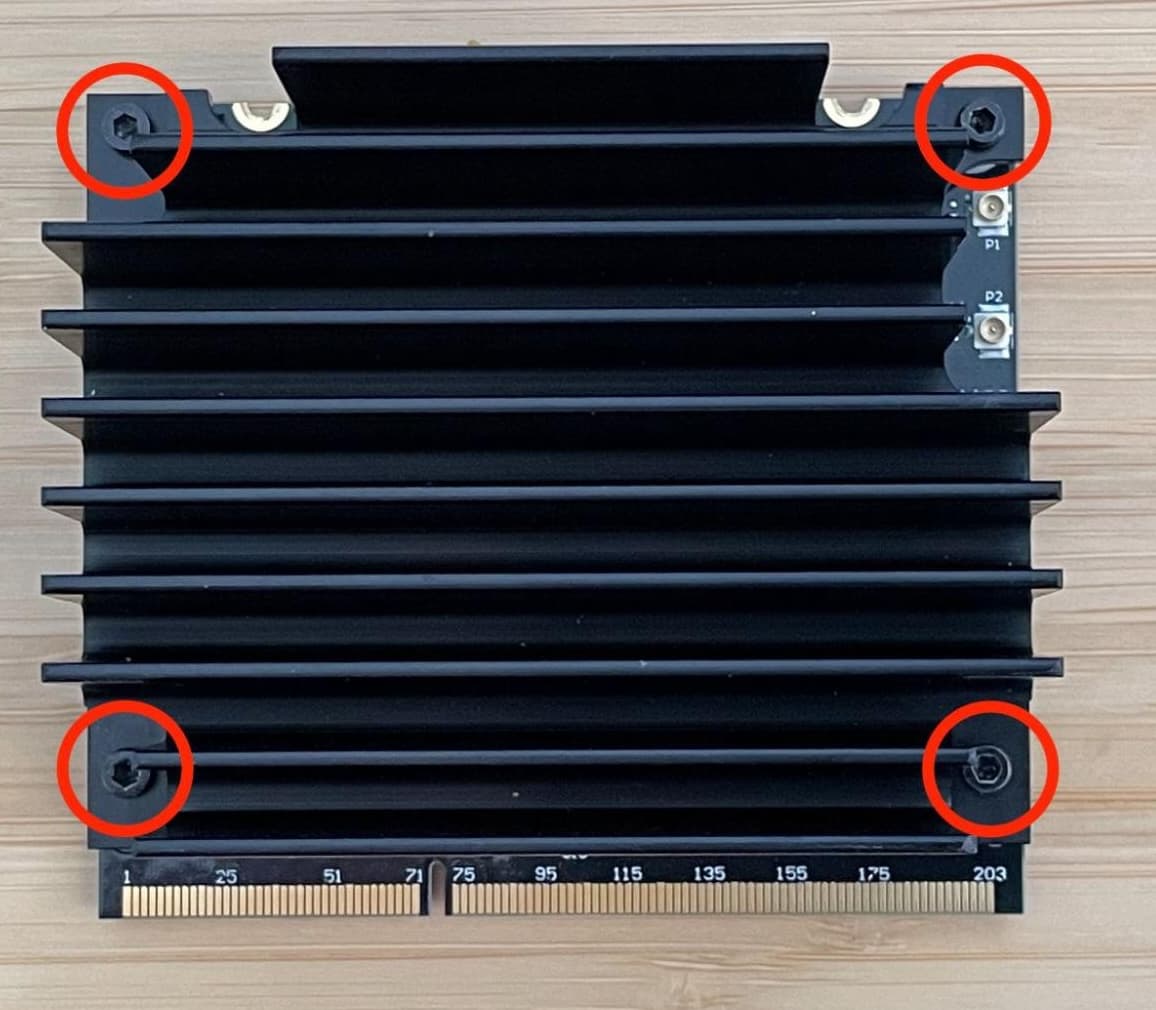

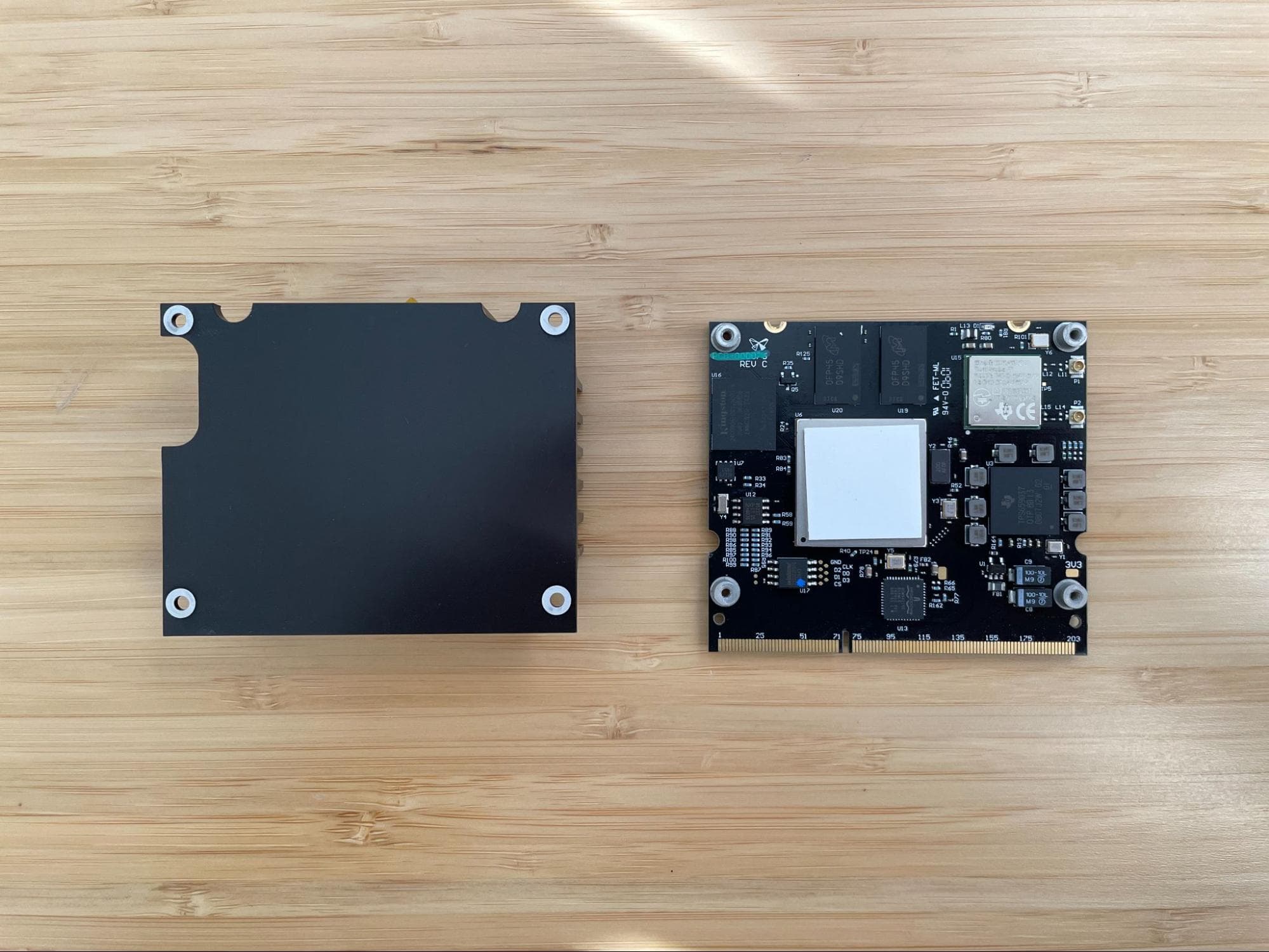

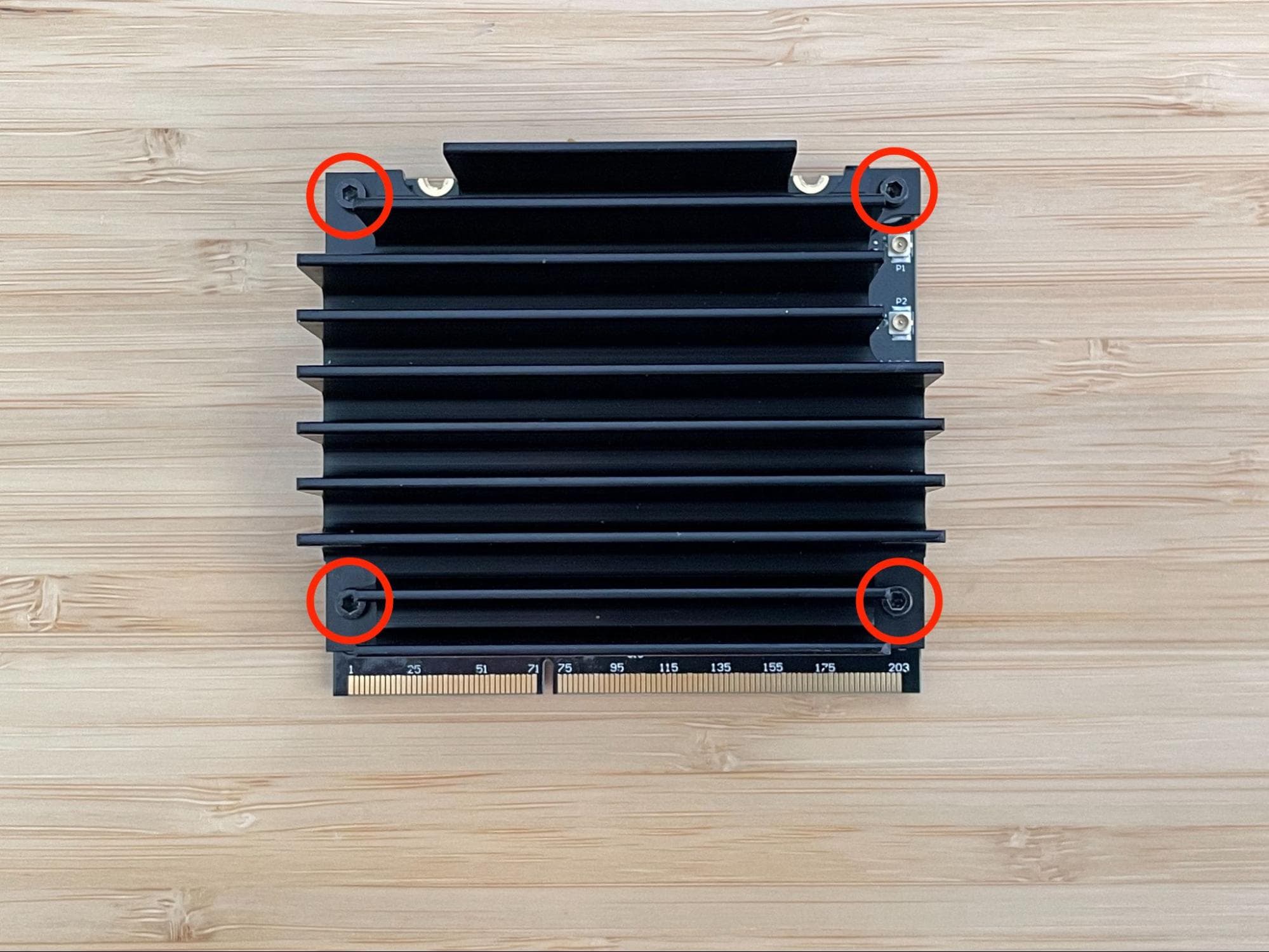

第 2 步：拧下螺丝并拆卸散热器
使用 1.3mm 六角扳手，拧下并取下将散热器固定在打印机背板上的四颗螺丝 SOM 将螺丝放在一旁。取下散热器并将其放在一旁，散热鳍片朝下。

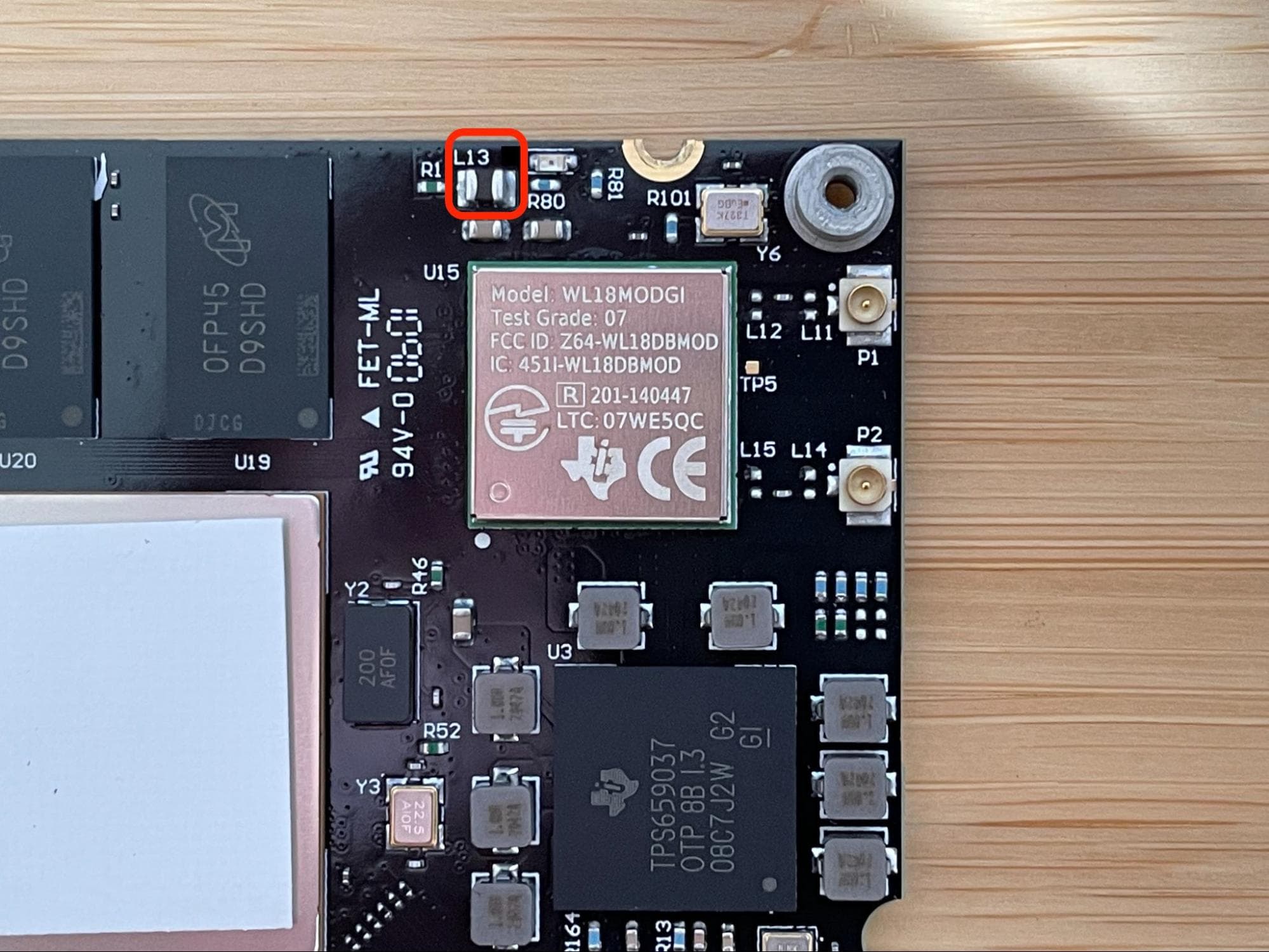

第 3 步：拆卸组件 L13
使用加热镊子或其他适当的 SMD 焊接设备，拆卸元件 L13 的电源线如果您计划在将来恢复此程序，请保存组件 L13 以便日后重复使用
第 4 步：重新安装散热器
戴上一双干净、无反应性的丁腈手套。用少量乙醇润湿超细纤维布，擦拭平面散热器表面上的所有污染物。

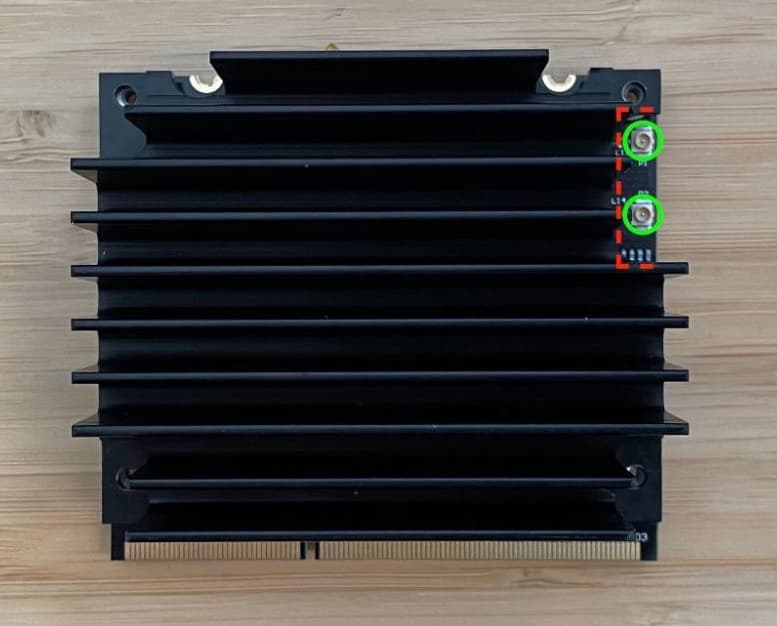

将散热器重新安装到 SOM 上，确保 散热片覆盖处理器（主板上最大的芯片，标有 U6）。确保 散热器边缘的切口可用于访问两个 Wi-Fi 天线端口 散热器上的螺孔与 SOM 上的孔对齐。
在散热片的四个螺孔中各插入一颗 3mm M2 螺丝。使用 1.3mm 六角扳手拧紧四颗螺丝，直至完全紧固。请勿过度拧紧螺丝。
重新安装 SOM
概览：将修改后的 SOM 插入主板上的插槽，并将其固定到位。

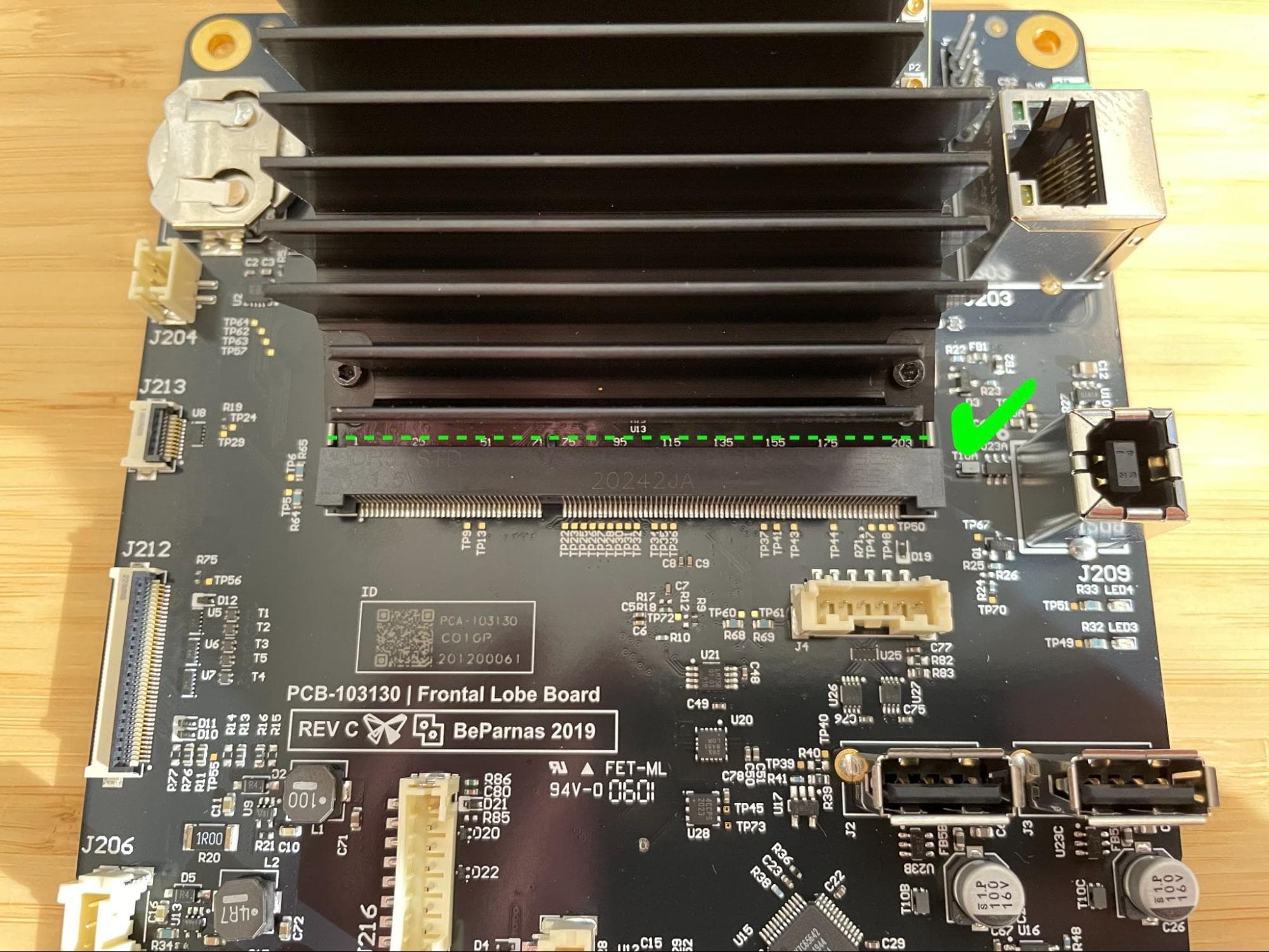

第 1 步：将 SOM 插入其插座
通过散热器拾取 SOM，然后以大约 30º 的角度将其插入主板上的插座。轻轻地将 SOM 推入插座，使 SOM 上的金属引脚全部插入插座。

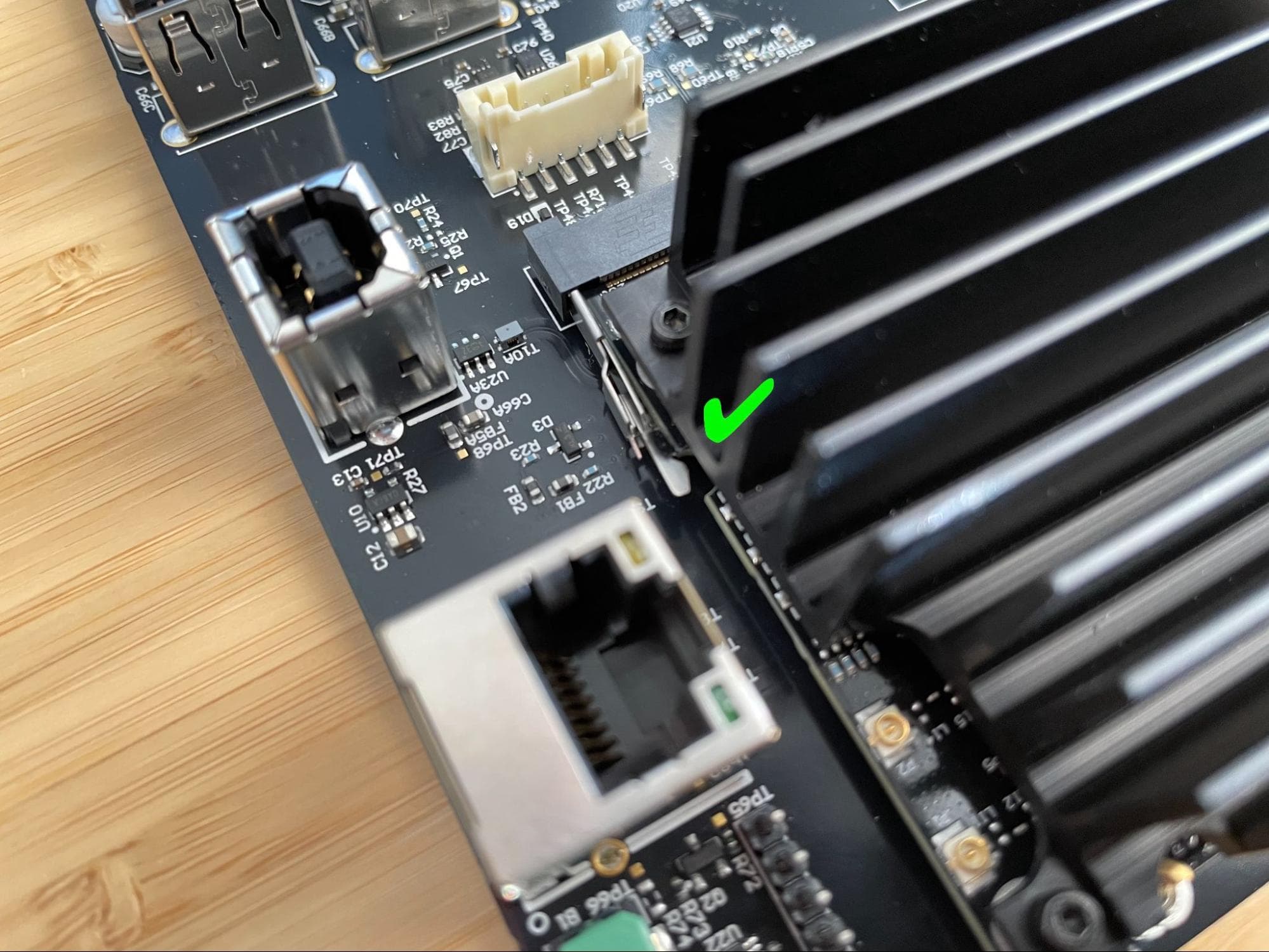

第 2 步：用固定插片固定 SOM
将 SOM 向下推到主板上，直至固定插片卡入到位。

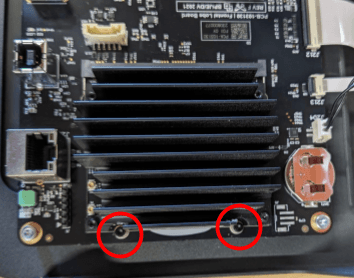

第 3 步：完全固定 SOM
在 SOM 的两个螺孔中各拧入一颗 5.0mm M2 螺丝。使用 1.5mm 六角扳手将螺丝拧紧，直至完全紧固。
请勿将 Wi-Fi 天线电缆重新连接到 SOM。将其捆绑或安全地塞入主板箱体内。
第 4 步：重新安装主板盖
将主板盖放在主板箱体上，对准主板盖上的螺孔与箱体边缘的相应螺孔。在八个螺孔中各拧入一颗安装螺丝，然后使用 #2 十字螺丝刀拧紧，直至完全紧固。
重新安装打印机箱体后面板
概览：安装改装 SOM 后，安装并固定打印机箱体后面板。
第 1 步：准备后面板固定螺丝
在将后面板固定到 Fuse Sift 的 16 颗 8.0mm M4 黑色圆头螺丝上涂抹少量 Loctite 243 或其他类似的螺丝固定剂。
第 2 步：安装后面板
将后面板安装到 Fuse Sift 上。
第 3 步：固定后面板
在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
提示：
首先拧紧顶部三颗螺丝以固定面板，然后拧紧其余螺丝。
完成修复
概览：安装改装后的 SOM 后，接通 Fuse Sift 电源并测试其功能。
第 1 步：接通 Fuse Sift 电源
将 Fuse Sift 重新连接到电源。将电源开关拨到 ON（开） 位置。
第 2 步：测试程序
测试 Fuse Sift 的各种功能，确保其正常工作（Wi-Fi 连接除外）。
