拆卸并更换 Fuse 1 的光学盒
拆卸并更换 Fuse 1 的光学盒
拆卸光学盒
拆卸光学盒:
- 戴上一双新的干净丁腈手套。粉末、皮肤油脂和其他污染物会弄脏光学盒上的玻璃窗口。
- 在触摸屏上,拖动 Unlock Door(解锁门) 滑块。打印箱体门解锁。
- 打开打印箱体门。

- 在打印箱体的顶板上,拧松打印机机身正中间的大头螺丝。光学盒托盘向下摆动。
打印箱体顶部的大头螺丝

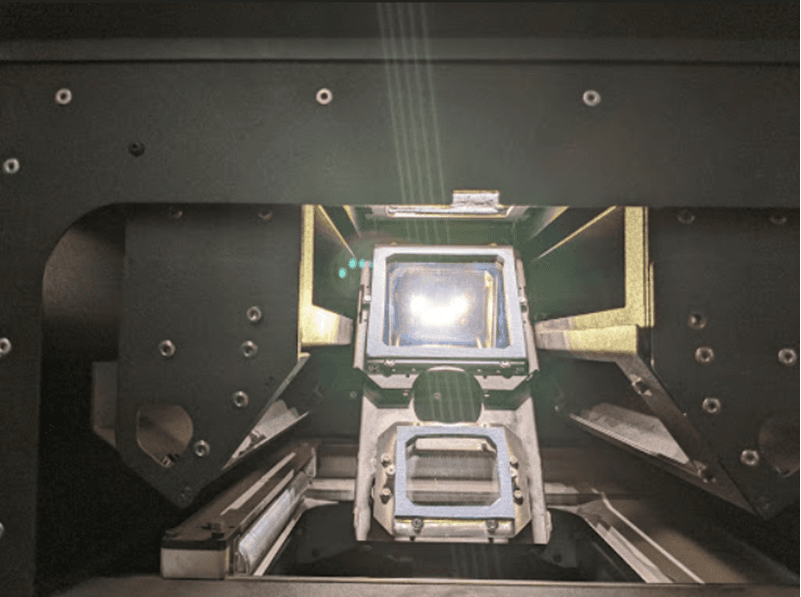

光学盒托盘已打开,露出里面的光学盒

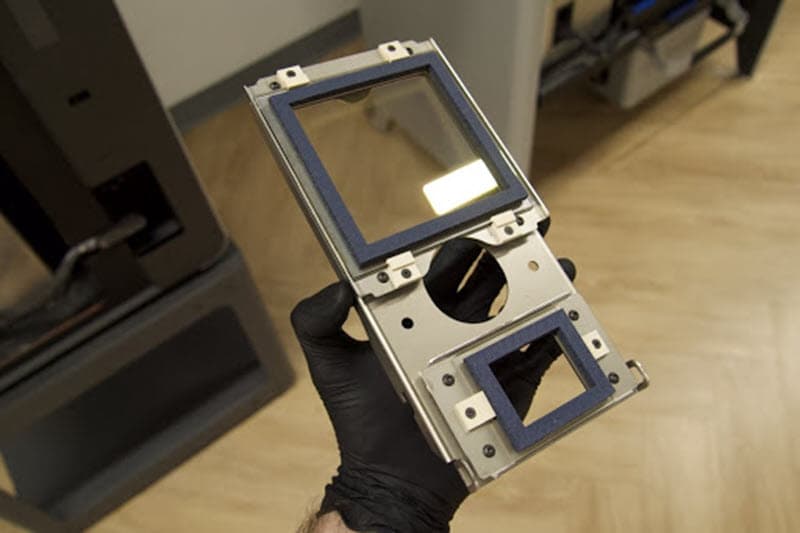

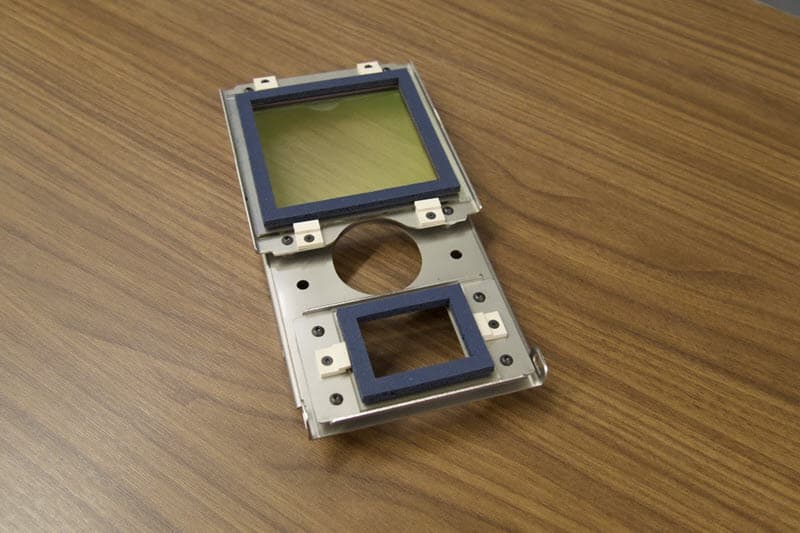

- 将光学盒从光学盒托盘中滑出。将光学盒放在干净、平整的表面上,垫圈朝上。确保没有任何东西直接接触光学盒的任何一面玻璃窗口。
- 如果光学盒脏污或受到污染,请进行清洁或更换。


插入光学盒
插入清洁后的光学盒:
- 将清洁后的光学盒放入光学盒托盘。

放置在一个已打开的光学盒托盘中的光学盒
- 将光学盒托盘恢复到关闭位置,拧紧打印机机身前部的大头螺丝。

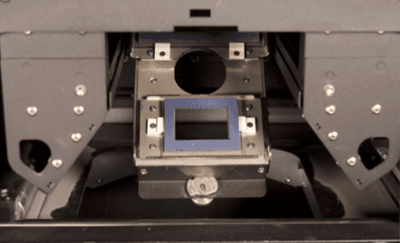

光学盒托盘上大头螺丝的特写视图

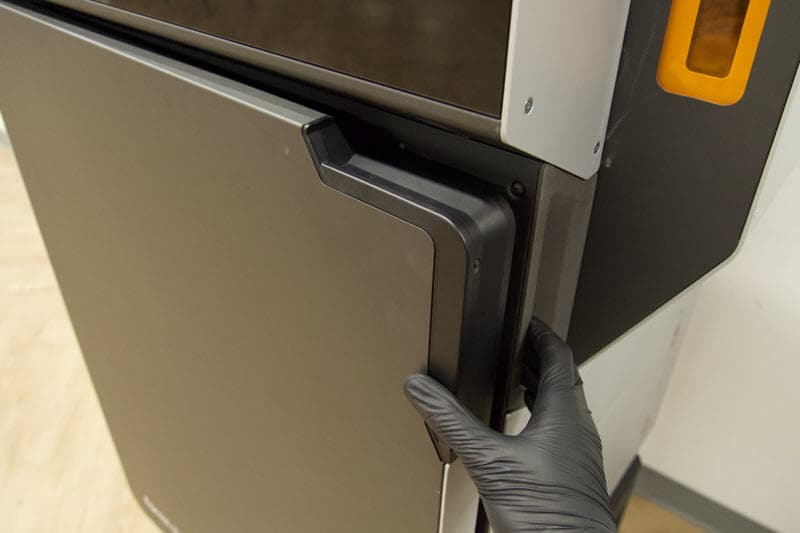

- 关闭打印箱体门。用力按压以确保门已完全锁定。如有必要,可利用打印机右侧的开口挤压门的前部。
