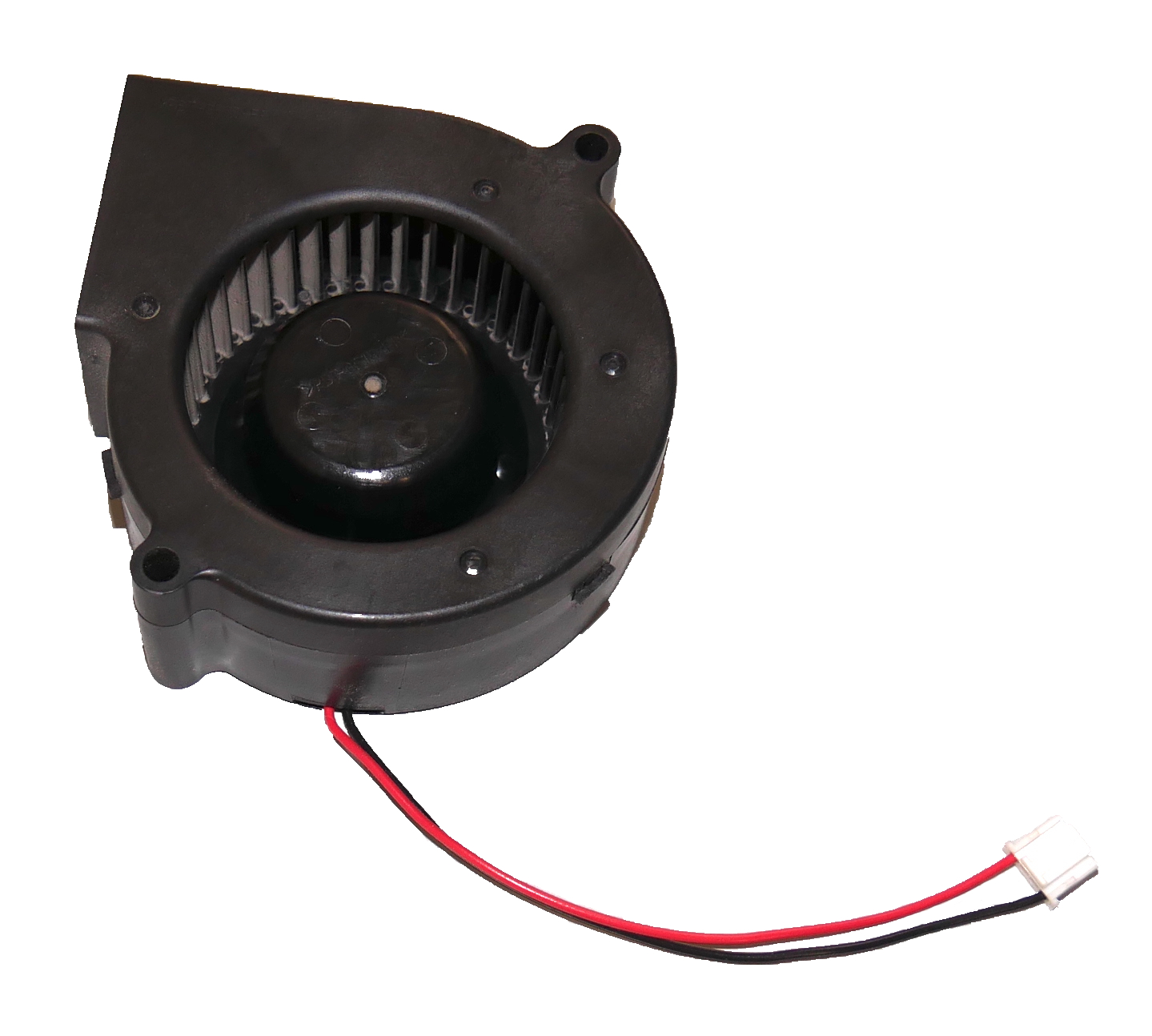

所需物品：
Formlabs：
- LED 模块冷却风扇替换件 (RP-FHL-CU-FAN-01)
第三方：
- 2.5mm 六角螺丝刀
- 丁腈手套
白皮书
更换 Form Cure L V1 LED 模块的冷却风扇
更换 Form Cure L V1 LED 模块的冷却风扇
Form Cure L V1 配备三个 LED 模块，在后固化过程中将打印部件暴露在光线下。每个 LED 模块均由一个风扇进行冷却。如果任何 LED 模块的冷却风扇发生故障或损坏，打印部件可能无法正常进行后固化且达不到最佳机械性能。
请根据本指南拆卸和更换 Form Cure L V1 LED 模块的冷却风扇。
预计所需时间： 30 分钟（如果最近使用过机器，可能需要额外的时间让后固化室冷却）
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Cure L 和无尘的工作区，以便更换 LED 模块的冷却风扇。
第 1 步：拔掉网络电缆和 Wi-Fi 天线
如果已连接以太网电缆和 USB 连接线，请断开它们与机器的连接。拧开并拆除 Wi-Fi 天线。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果近期使用过机器，后固化室仍会有余热。至少等待两个小时，让后固化室冷却。
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
拆卸顶部外壳（顶部和左侧 LED 模块的冷却风扇）
概览： 如果要更换顶部或左侧 LED 模块的冷却风扇，请拧下螺丝并拆卸顶部外壳。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下顶部外壳固定螺丝
顶部外壳由六颗六角螺丝固定在机框上。在操作人员面向 Form Cure L 正面时，有两颗螺丝位于右侧，四颗位于左侧。使用 2.5mm 六角扳手拧松并取下螺丝。
第 2 步：拆卸顶部外壳
将顶部外壳滑向机器背部，使其与机框分离。从机器上抬起顶部外壳并放在一旁。
拆卸底部外壳（底部 LED 模块的冷却风扇）
概览： 如果要更换底部 LED 模块的冷却风扇，请拧开螺丝并拆卸底部外壳。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拆卸转盘
打开 Form Cure L 门。将转盘从机器中抬出，并放在一旁。关闭 Form Cure L 门。Form Cure L 转盘由玻璃制成，请小心处理。
第 2 步：拧下底部外壳固定螺丝
底部外壳由 15 颗六角螺丝固定在机框上。在操作人员面向 Form Cure L 正面时，有两颗螺丝位于右侧，两颗位于左侧，11 颗位于底部。
小心地将机器向远离身体处倾斜，并使其背面朝下。使用 2.5mm 六角扳手拧松并取下螺丝。
第 3 步：拆卸底部外壳
从机器上抬起底部外壳并放在一旁。
拆卸 LED 模块的冷却风扇
概览： 拧下螺丝，拔下插头，卸下待更换的 LED 模块冷却风扇。
第 1 步：找到 LED 模块冷却风扇
LED 模块的冷却风扇是圆形的鼓风机，位于相应 LED 模块的一端。找到待更换的 LED 模块冷却风扇。
第 2 步：拧下 LED 模块冷却风扇的固定螺丝
顶部和底部的 LED 模块冷却风扇分别由两颗螺丝固定。左侧风扇由一颗螺丝固定。对于待更换的冷却风扇，使用 2.5mm 六角扳手松开并拧下螺丝。
第 3 步：断开风扇电缆
沿着 LED 模块冷却风扇的电线，找到风扇电缆插头。顶部和底部 LED 模块冷却风扇的布线通过电缆固定通道。可能需要将电线从通道中滑出，以操作插头。
按压风扇电缆插头上的锁销，握住连接器，将彼此分离。请勿拉动电线本身。
第 4 步：拆卸 LED 模块冷却风扇
请注意冷却风扇的方向，以备将来参考。将风扇从 Form Cure L 中提出并放在一旁。
第 5 步：拆卸其他 LED 模块冷却风扇（可选）
如果要更换多个 LED 模块的冷却风扇，请重复步骤 1－4。
安装新的 LED 模块冷却风扇
概览： 安装并固定新的冷却风扇。
第 1 步：安装并固定冷却风扇替换件
将冷却风扇替换件放在其安装面上，将风扇的螺孔与机框上的柱对齐。将冷却风扇向下放置到位，确保风扇上的标签朝向机框，风扇的螺孔位于柱上方，风扇出口对准 LED 模块的开口。
重新安装固定螺丝，使用 2.5mm 六角扳手拧紧固定螺丝，直至完全紧固。
第 2 步：重新连接风扇电缆
重新连接风扇电缆。只有按照正确方向，连接器才能正确地相互插入。注意请勿折弯连接器的针脚。
第 3 步：安装其他 LED 模块冷却风扇（可选）
如果更换了多个 LED 模块的冷却风扇，请重复步骤 1－2。
重新安装顶部外壳（顶部和左侧 LED 模块的冷却风扇）
概览： 如果更换了顶部或左侧 LED 模块的冷却风扇，在执行任何其他维护程序后，重新安装并固定顶部外壳。
第 1 步：重新安装顶部外壳
将顶部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。将顶部外壳滑向机器前部，将其挂住到位。检查顶部外壳上的螺孔是否与机框上的相应螺孔对齐。
第 2 步：固定顶部外壳
在顶部外壳的六个螺孔中各拧入一颗 2.5mm 六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装底部外壳（底部 LED 模块的冷却风扇）
概览： 如果更换了底部 LED 模块的冷却风扇，在执行任何其他维护程序后，重新安装并固定底部外壳。
第 1 步：重新安装底部外壳
将底部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。检查底部外壳上的螺孔是否对准机框上的相应螺孔。
第 2 步：固定底部外壳
在底部外壳左右两侧的每个螺孔中各拧入一颗 2.5mm 平头六角螺丝。在机器底部的每个螺孔中各拧入一颗 2.5mm 圆头六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：重新安装转盘
打开 Form Cure L 门。将转盘放在其支架上。关闭 Form Cure L 门。Form Cure L 转盘由玻璃制成，请小心处理。
完成修复
概览： 重新安装外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接 Form Cure L 电源线并打开电源。将设备背面的断路器开关切换至 开 位置以打开机器。
第 2 步：测试修复效果
启动一个后固化周期以测试 LED 模块冷却风扇替换件。监控 Form Cure L，以确保后固化周期正常运行。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
