所需物品：
Formlabs：
- 翻转板马达组件替换件 (RP-FS1-BSTEP-01)
第三方：
- 2mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 翻转校准工具、1 英寸平行规工具或其他类似的扁平刚性物体
- 护目镜
- 丁腈手套
白皮书
更换 Fuse 1 代翻转板马达组件
更换 Fuse 1 代翻转板马达组件
Fuse 1 代打印机中的两个翻转马达组件有助于处理未烧结的粉末，并将其移动到重涂机的路径中。翻转板马达组件故障会导致打印机无法正常工作。
请根据本指南更换 Fuse 1 代打印机中的任一翻转马达组件。
预计所需时间：30－45 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
清理翻转板槽
概览： 准备好打印机以进行修复，并清理与待维修翻转板相对应的粉末槽。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。根据粉末的安全数据表，穿戴适合打印机中粉末的个人防护装备。
断开 Wi-Fi 天线和氮源的连接（仅限 Fuse 1+ 30W）。
第 2 步：打开打印箱体门
使用触摸屏打开打印箱体门。如果已插入成型室，请拔下插头并将其取出。

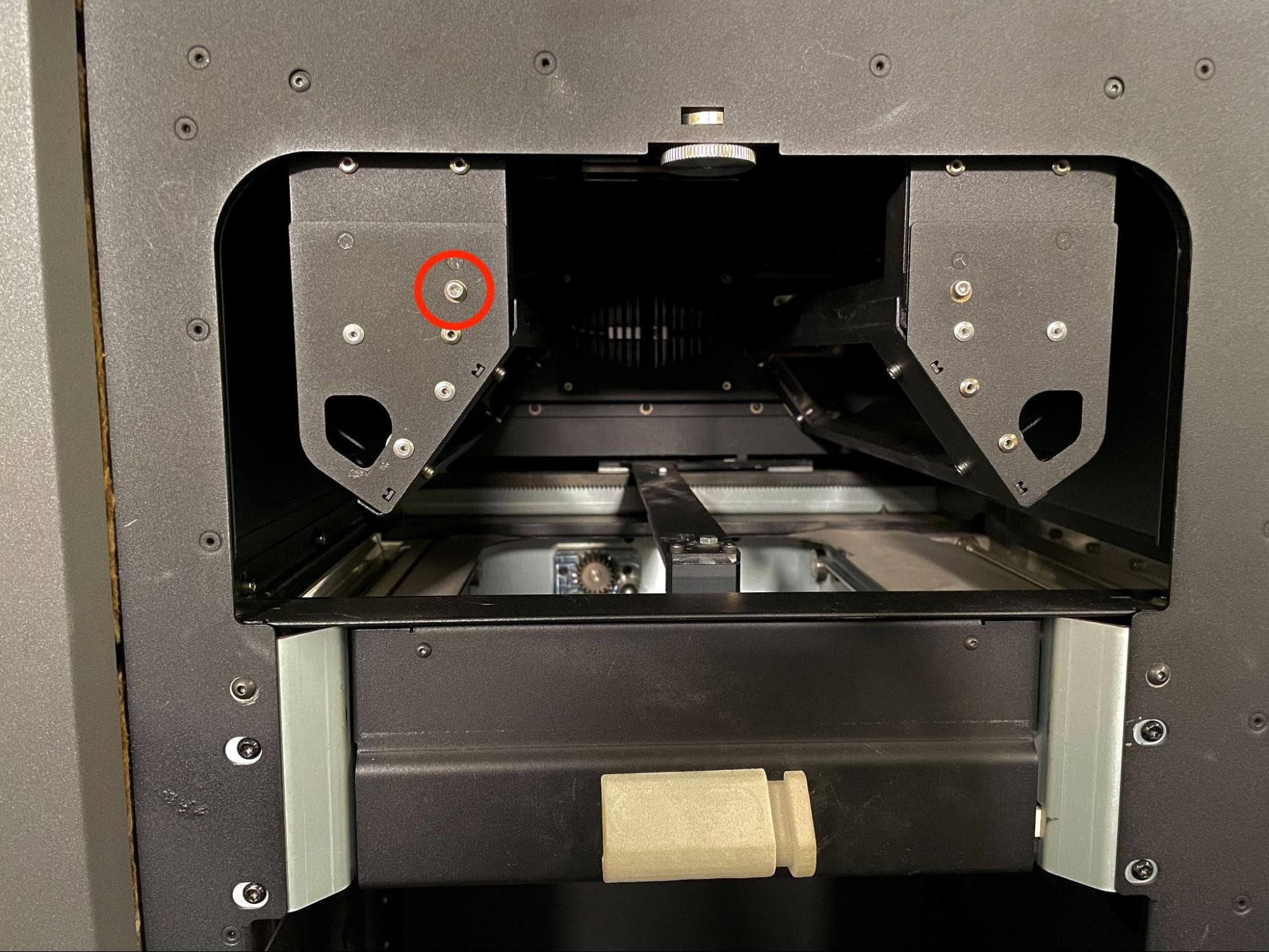

第 3 步：拧下空间滤波器固定螺丝
找到打印机上与待更换翻转板马达相对应的一侧。需要拆除该侧的石英管加热器空间滤波器，以便清理粉末槽。无需拆卸另一个过滤器
使用 2.5mm 六角扳手，拧下将石英管加热器的空间滤波器固定在框架上的 8.0mm M3 平头螺丝。

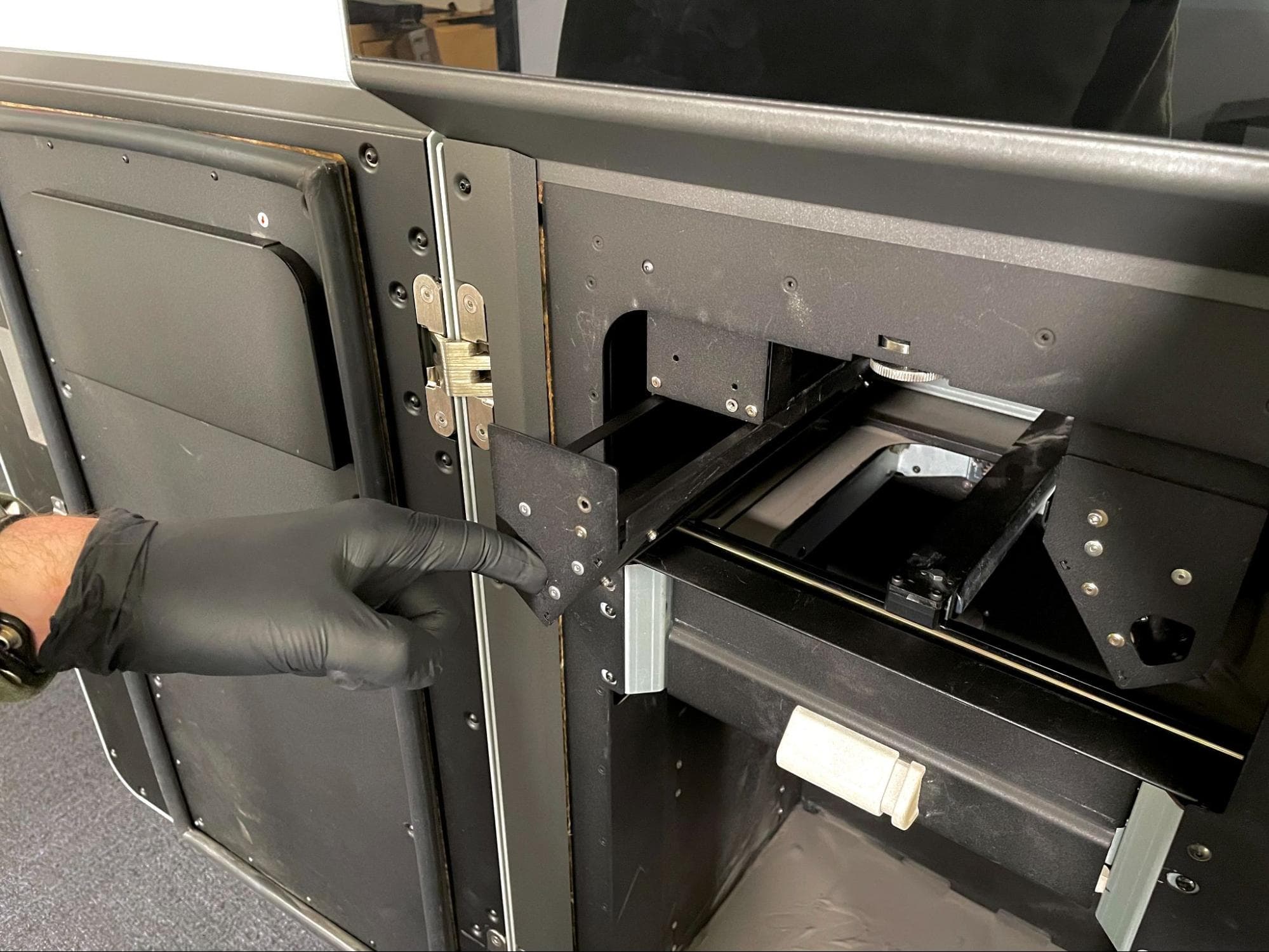

第 4 步：拆卸空间滤波器
将手指插入空间滤波器的槽中，将其从打印箱体中拉出。将空间滤波器放在一旁。
第 5 步：移动重涂机滚轴
在触摸屏上导航至 维护 > 移动马达。随即显示 Motor Moves（马达动作）界面。触摸并按住相应的方向切换开关，将重涂机移至打印机另一侧，即正在维修的翻转板的对面。
小心：
挤压危险。在重涂机滚轴移动时，确保手、衣物和工具远离其移动路径。
第 6 步：移动翻转板
在 Motor Moves（马达动作） 窗口中，使用 Flipper (Left)（翻转板（左）） 或 Flipper (Right)（翻转板（右）） 控件旋转待维修的翻转板，直至其指向正上方。
第 7 步：清理粉末槽
用真空装置吸除翻转板及其槽附近的所有粉末。如有必要，请使用 Motor Moves（马达动作） 窗口中的控件旋转翻转板，将粉末移出粉末槽底部。
第 8 步：关闭打印机
使用打印机背面的开关关闭打印机，然后断开电源。至少等待五分钟后再继续。
注意：
在打印机通电时更换马达可能会损坏马达和温度控制板。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

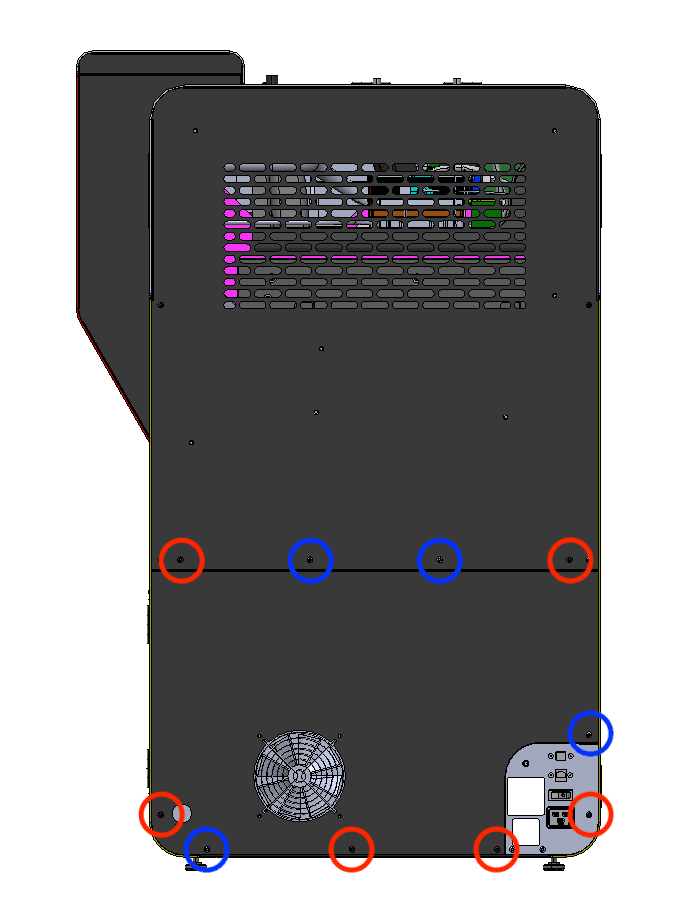

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

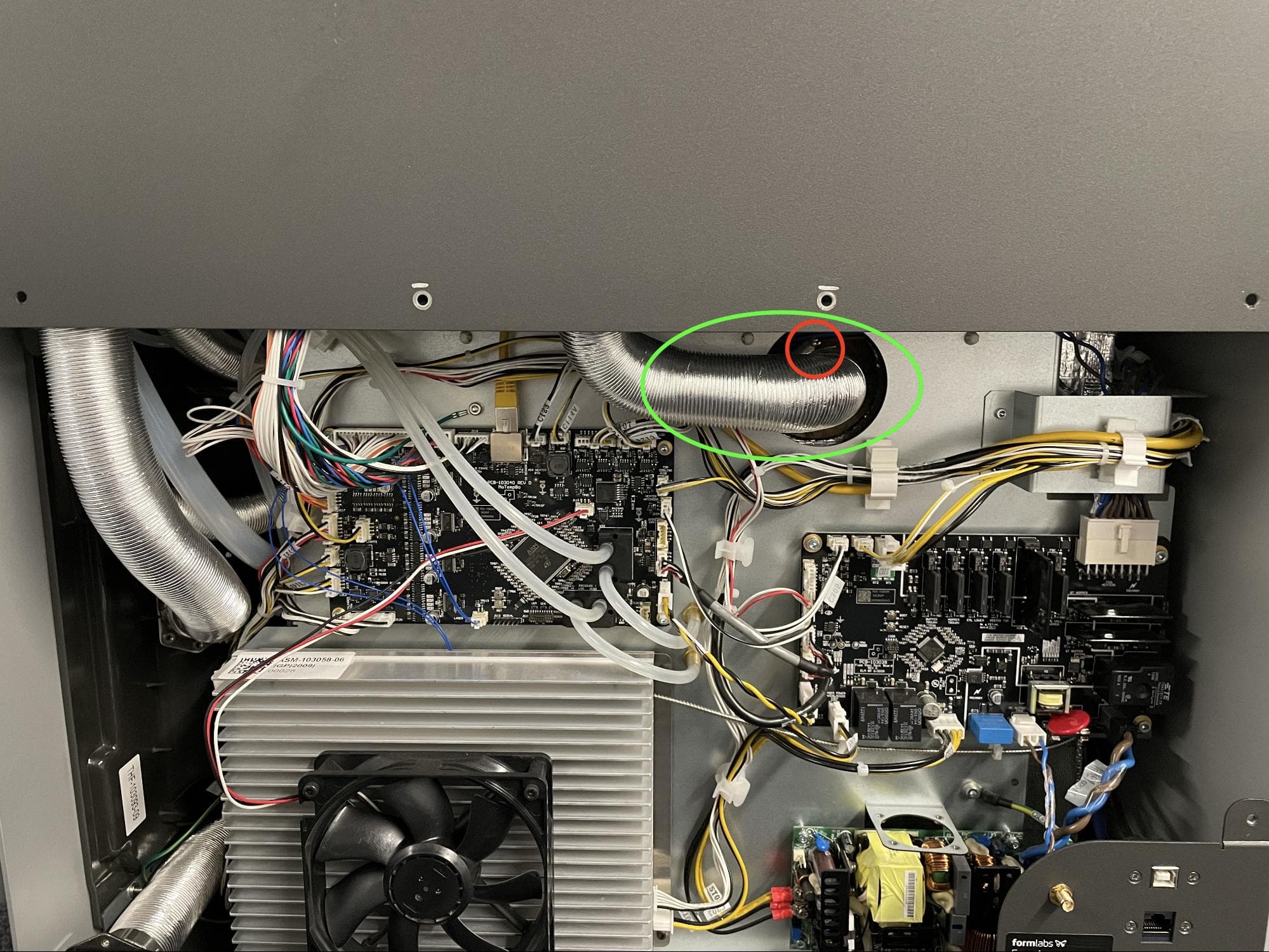

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

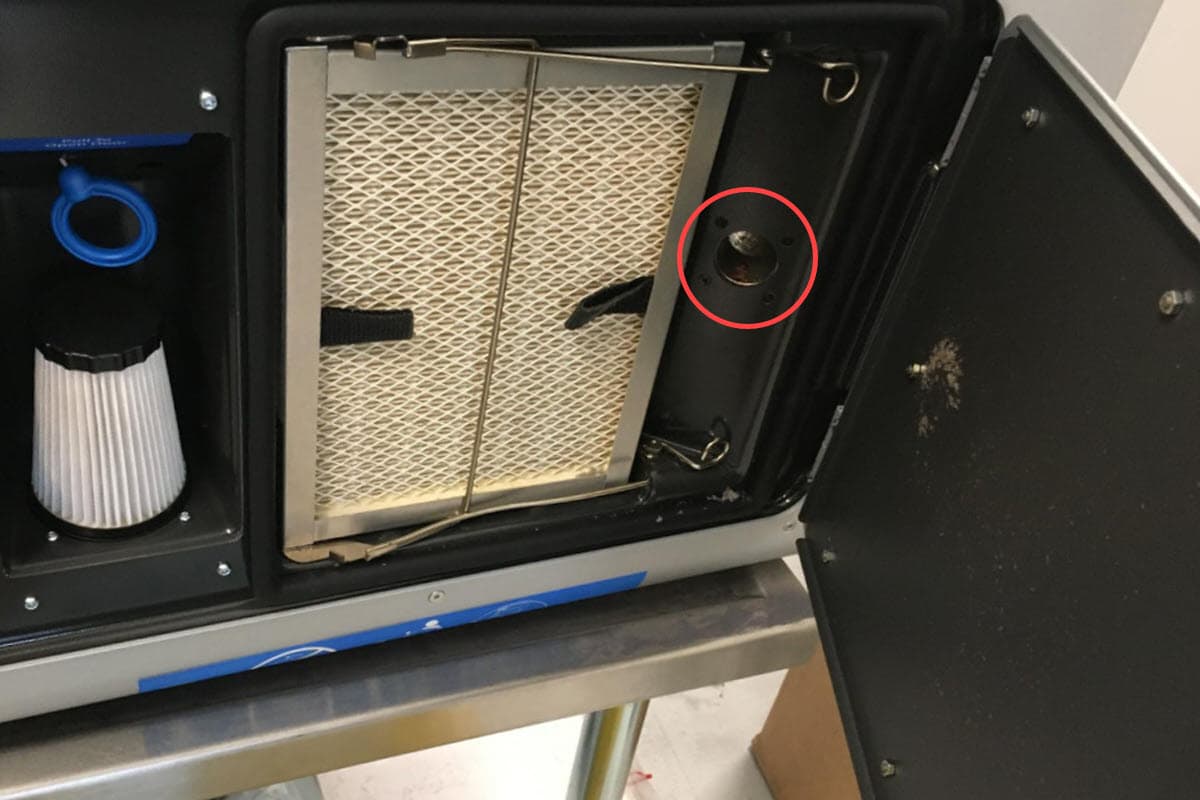

第 5 步：找到进气口
打开打印机的过滤柜门。吸风口位于机柜右侧。
第 6 步：拧下排气口螺丝
使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。

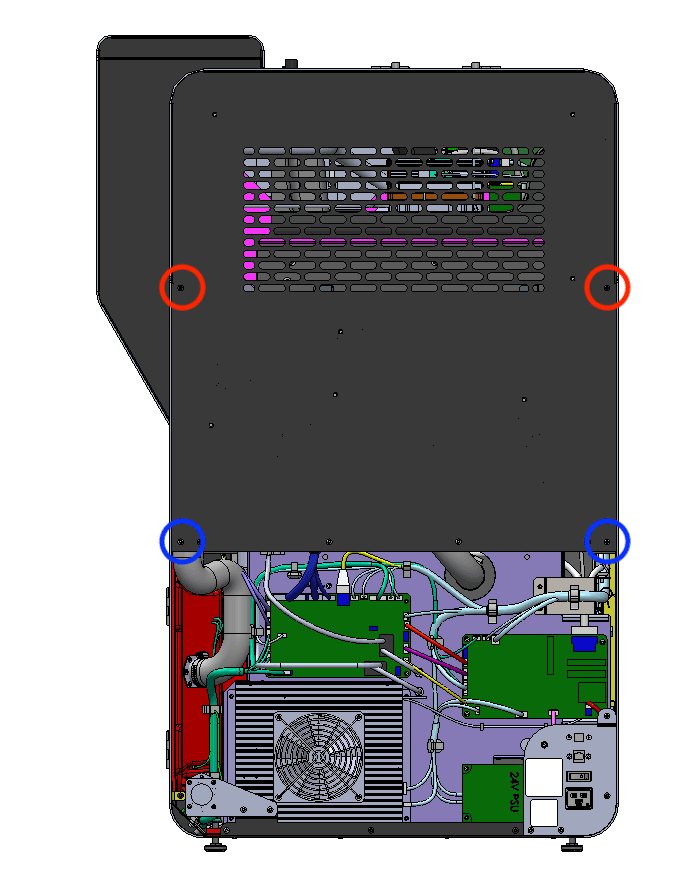

第 7 步：拧下上部后面板螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。

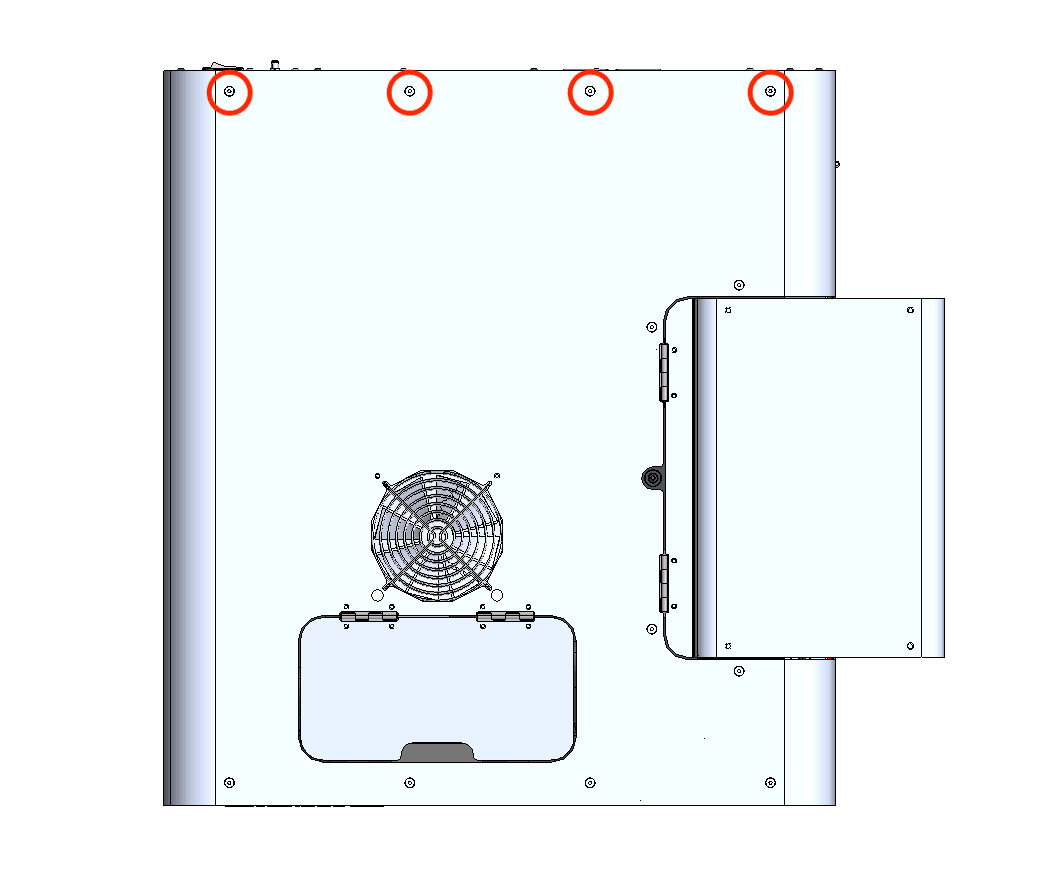

第 8 步：拧下上部后面板螺丝
使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸原有翻转板马达组件
概览：拔下插头并拆卸待更换的翻转板马达组件。

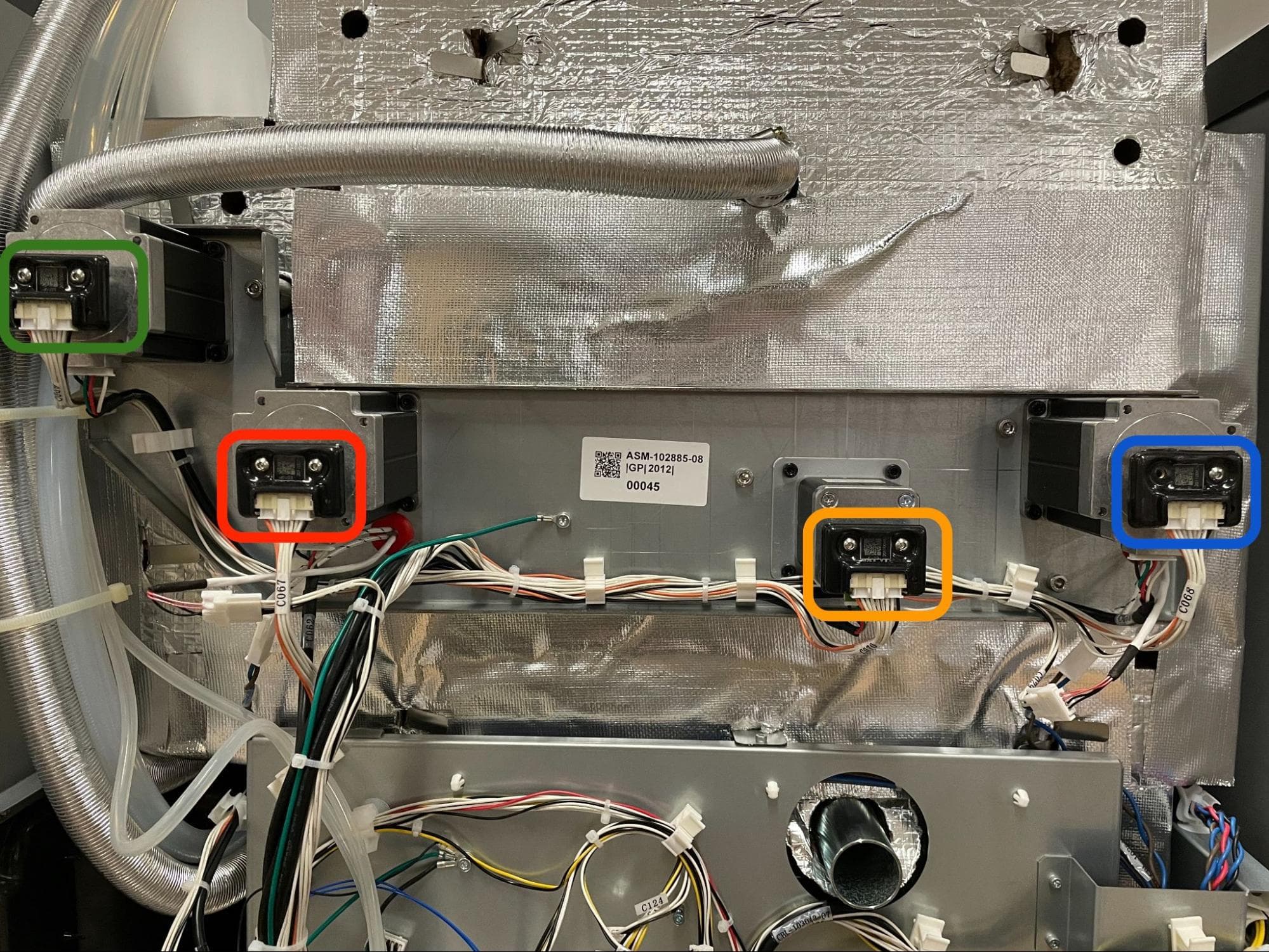

第 1 步：找到待更换的翻转板马达组件
拆下后面板后，可以看到打印机后部有四台马达。从左到右（从打印机背面看），分别是给料器马达（此处用绿色圈出）、料斗侧翻转板马达（用红色圈出）、成型室 Z 轴马达（用黄色圈出）和缓冲器侧翻转板马达（用蓝色圈出）。确定待更换的翻转板马达组件。

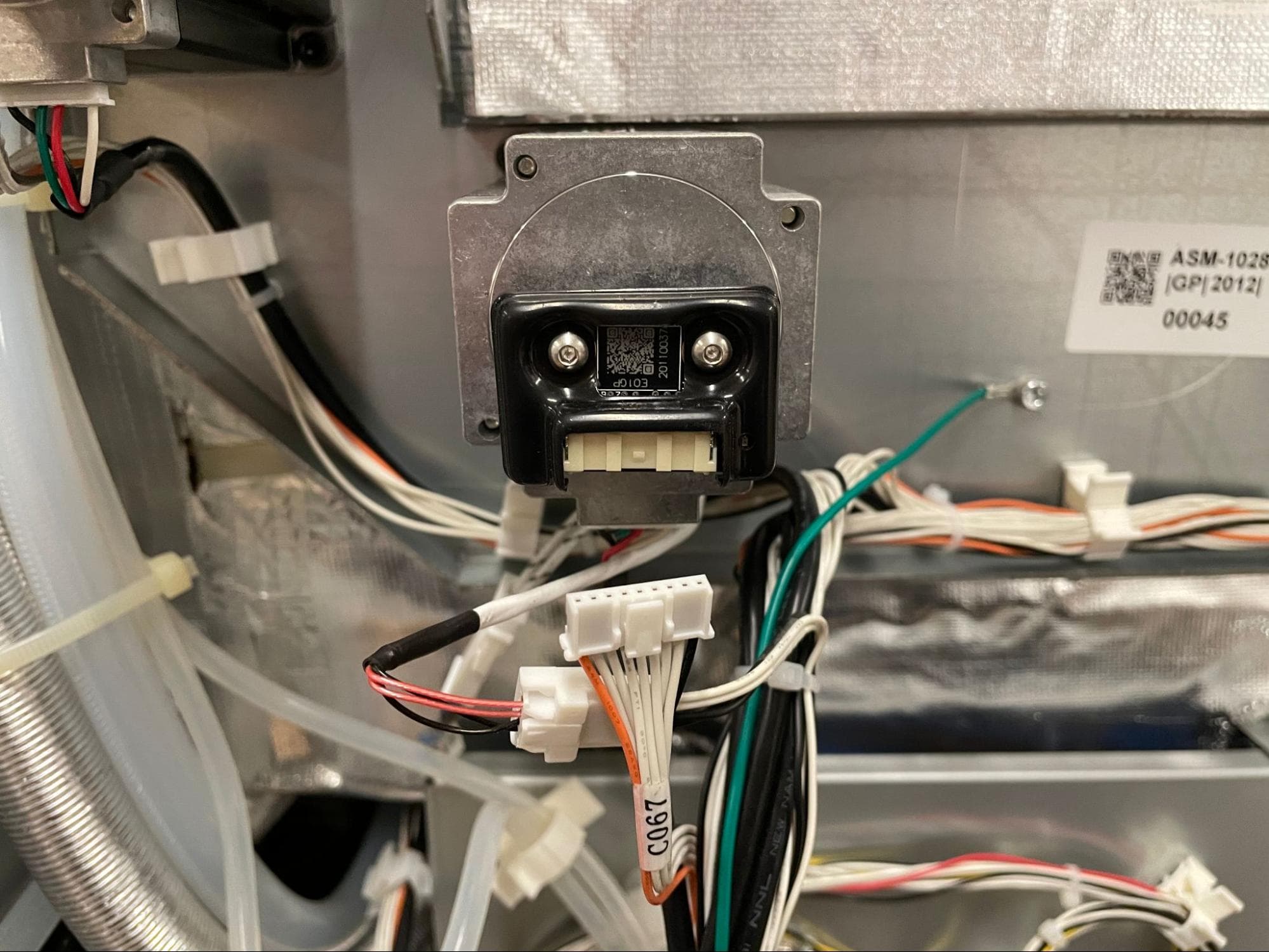

第 2 步：断开马达和编码器电缆
按下白色插片，将连接器外壳从插座上拉开，断开编码器电缆。 握住白色外壳，将电机电缆从插座中拔出。

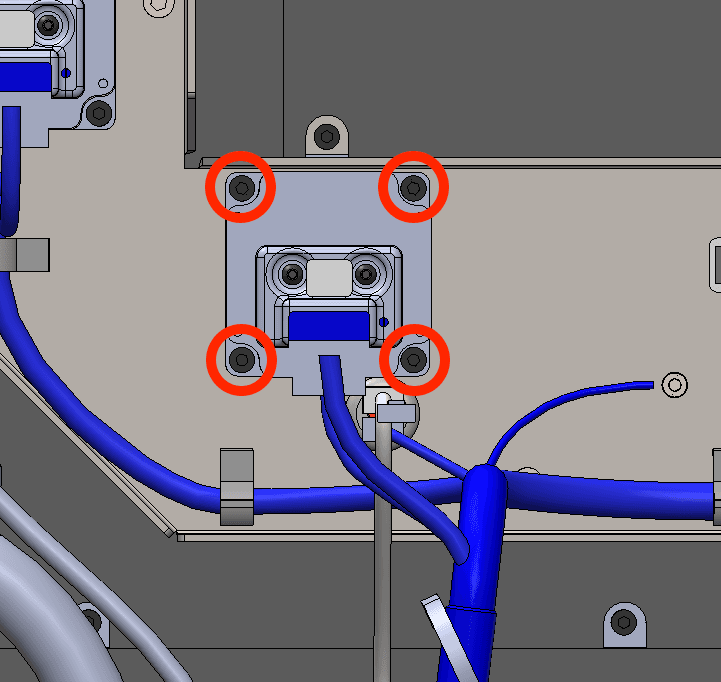

第 3 步：拆卸翻转板马达组件
使用 3mm 六角扳手，拧松并取下 将马达组件固定在打印机上的 M4 内六角螺丝。将螺丝放在一旁。将马达组件从打印机上拉开，放在一旁以备处理。
安装翻转板马达组件替换件
概览：安装、固定并连接翻转板马达组件替换件。
第 1 步：安装新的翻转板马达组件
拆卸翻转板马达组件。将其放置在编码器和马达连接器插座朝下的方向。旋转马达联轴器，直到其与打印机上的方形轴对齐，然后将马达滑入到位。确保马达与打印机平齐，马达上的四个螺孔与打印机框架上的相应螺孔对齐。
第 2 步：固定马达
在马达的四个螺孔中各拧入一颗 10mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：重新连接编码器和马达电缆
将编码器和马达电缆连接到马达上。它们只能以一个方向插入相应的插座。
重新安装后面板
概览： 后 安装翻转板马达组件替换件后，重新安装并固定 后部 面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：拧紧上部后面板接地螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

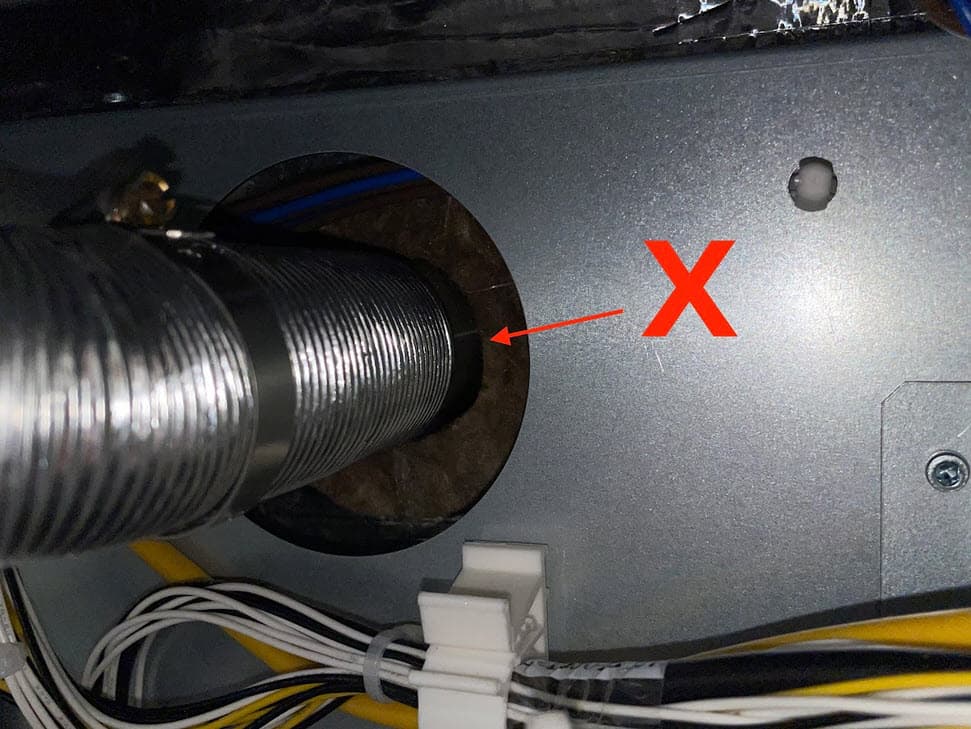

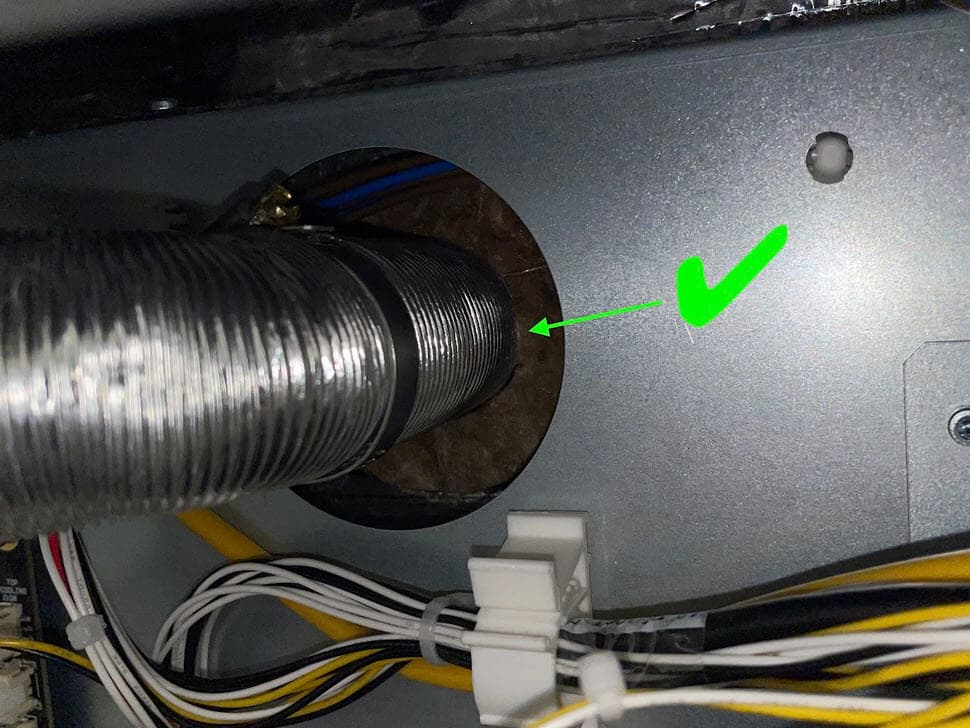

第 6 步：将排气管滑入到位
将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。

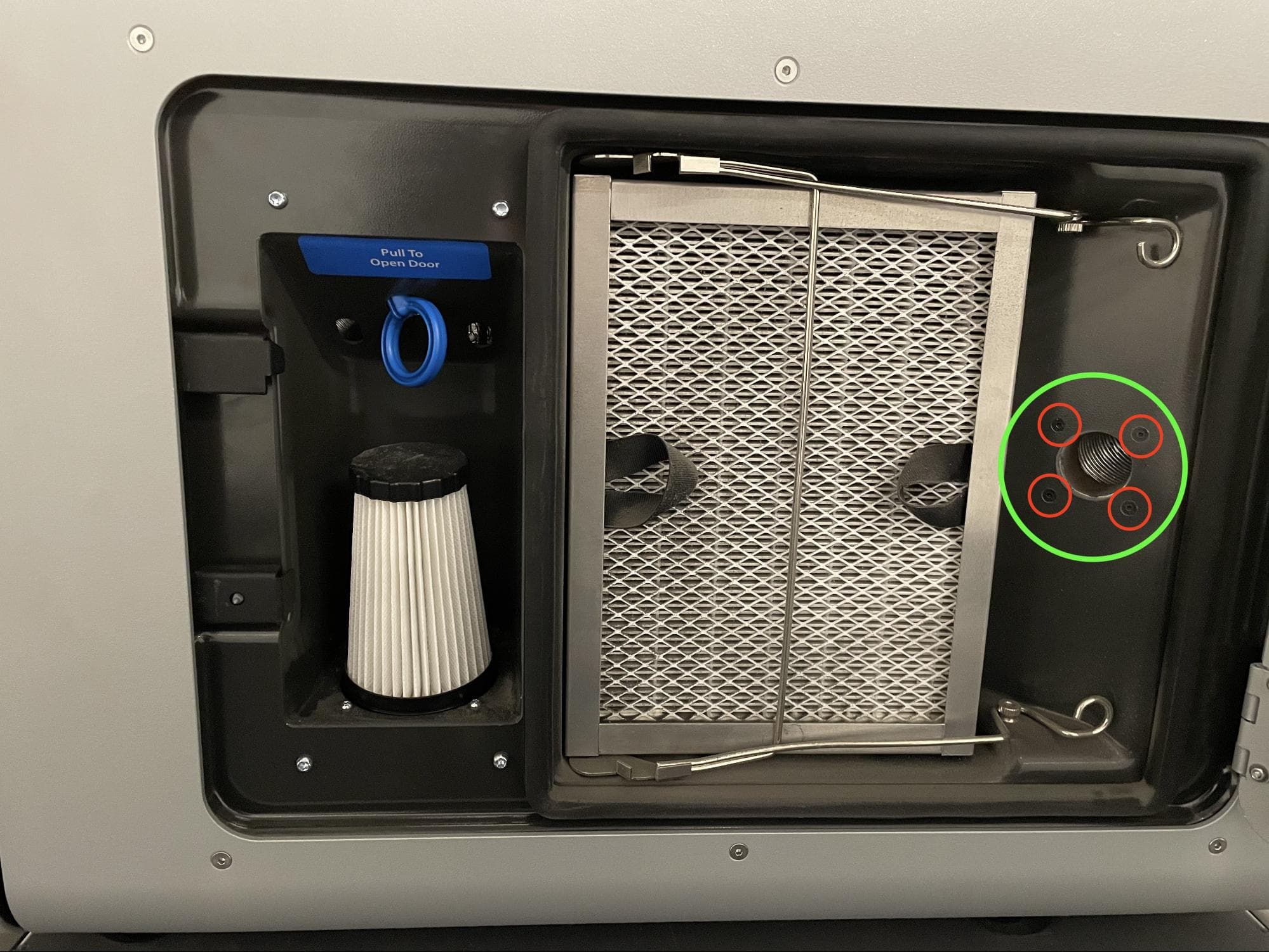

第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 12 步：重新连接氮源（仅限 Fuse 1+ 30W）
将氮气软管重新连接到快速断开接头（如果之前已安装）。
校准新的翻转马达
概览：安装好翻转板马达替换件后，校准其原位。
第 1 步：检查翻转板马达
重新连接打印机电源，并使用机器背面的开关将其打开。 打印机启动后，在触摸屏上点击 Maintenance（维护）> Move Motors（移动马达）。使用切换开关前后移动相关翻转板，确保马达连接正确并能正常工作。如果没有，请关闭打印机并确认所有电缆均已连接。
第 2 步：校准翻转板
在触摸屏上，点击 Settings（设置）> Calibration（校准）> Flipper Calibration（翻转板校准）。此功能适用于固件版本 1.21.0 及更高版本。按照屏幕上的说明和文章中的说明进行操作 校准粉末翻转板（Fuse 1 代） 设置翻转板的初始位置

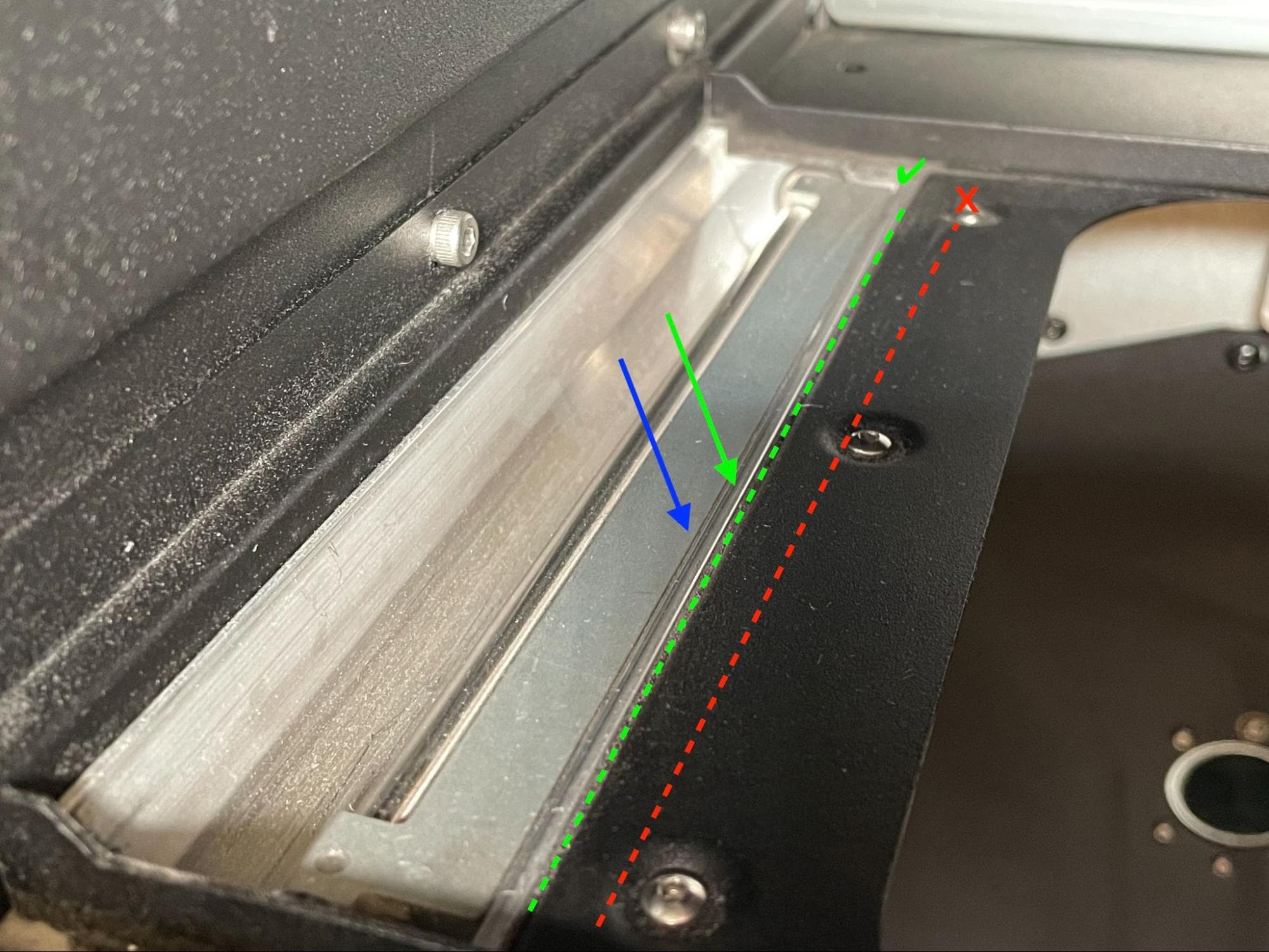

第 3 步：检查翻转板原位
校准过程结束后，翻转板可能会移动一圈，以确认其新的原位。移动并不表示校准正确与否。
如果在校准过程结束时，翻转板看起来水平，则校准成功。翻转板应与 银色 铝 而不是 黑色粉末架 或其他任何物品如果最终与打印平面形成明显的角度，则说明校准不正确，应重新执行该程序。
重新安装石英管加热器空间滤波器
概览：校准翻转马达组件后，对齐并重新安装空间滤波器。
第 1 步：将空间滤波器与框架对齐
将空间滤波器的槽与灯架上的导轨对齐。

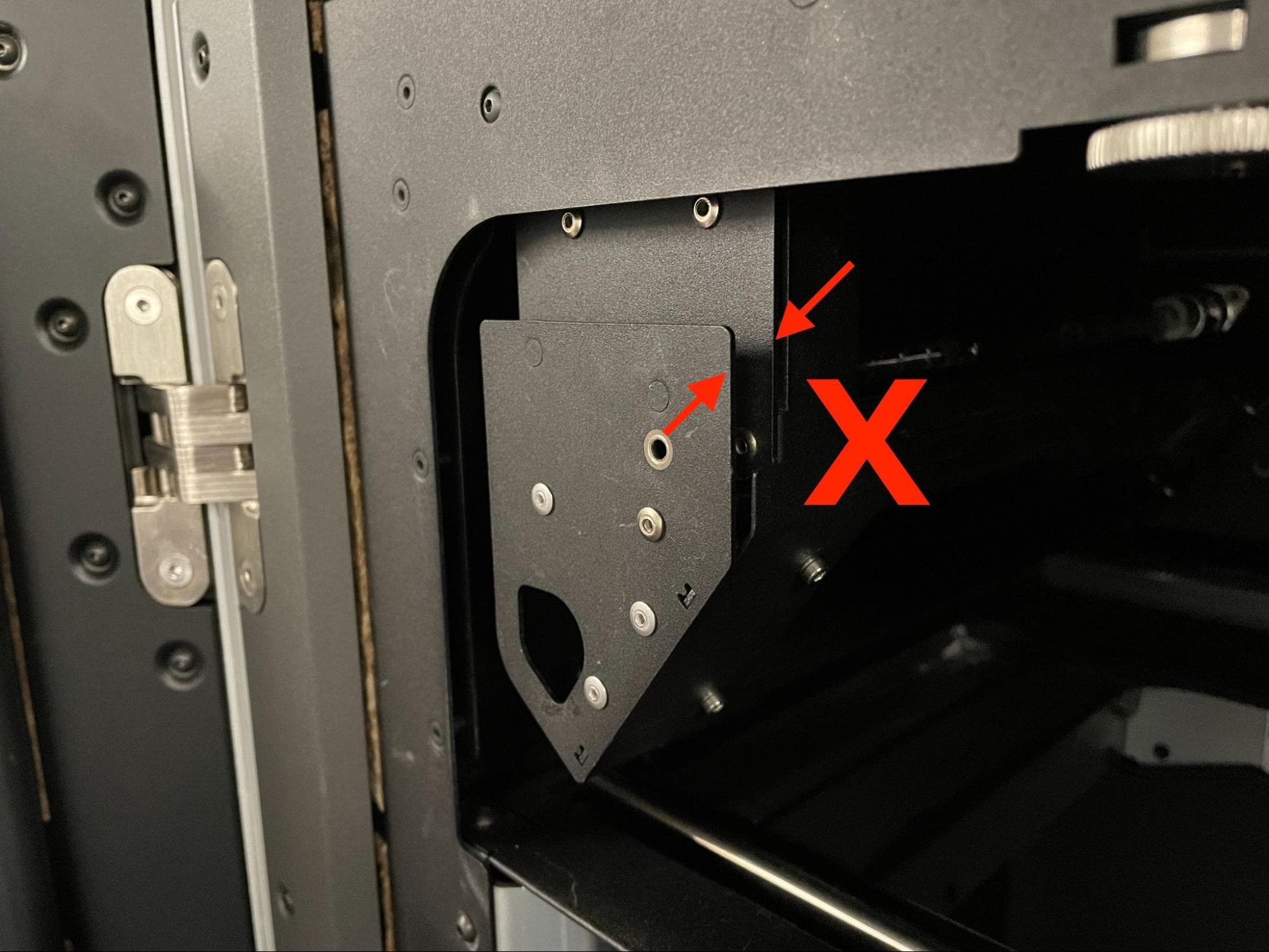

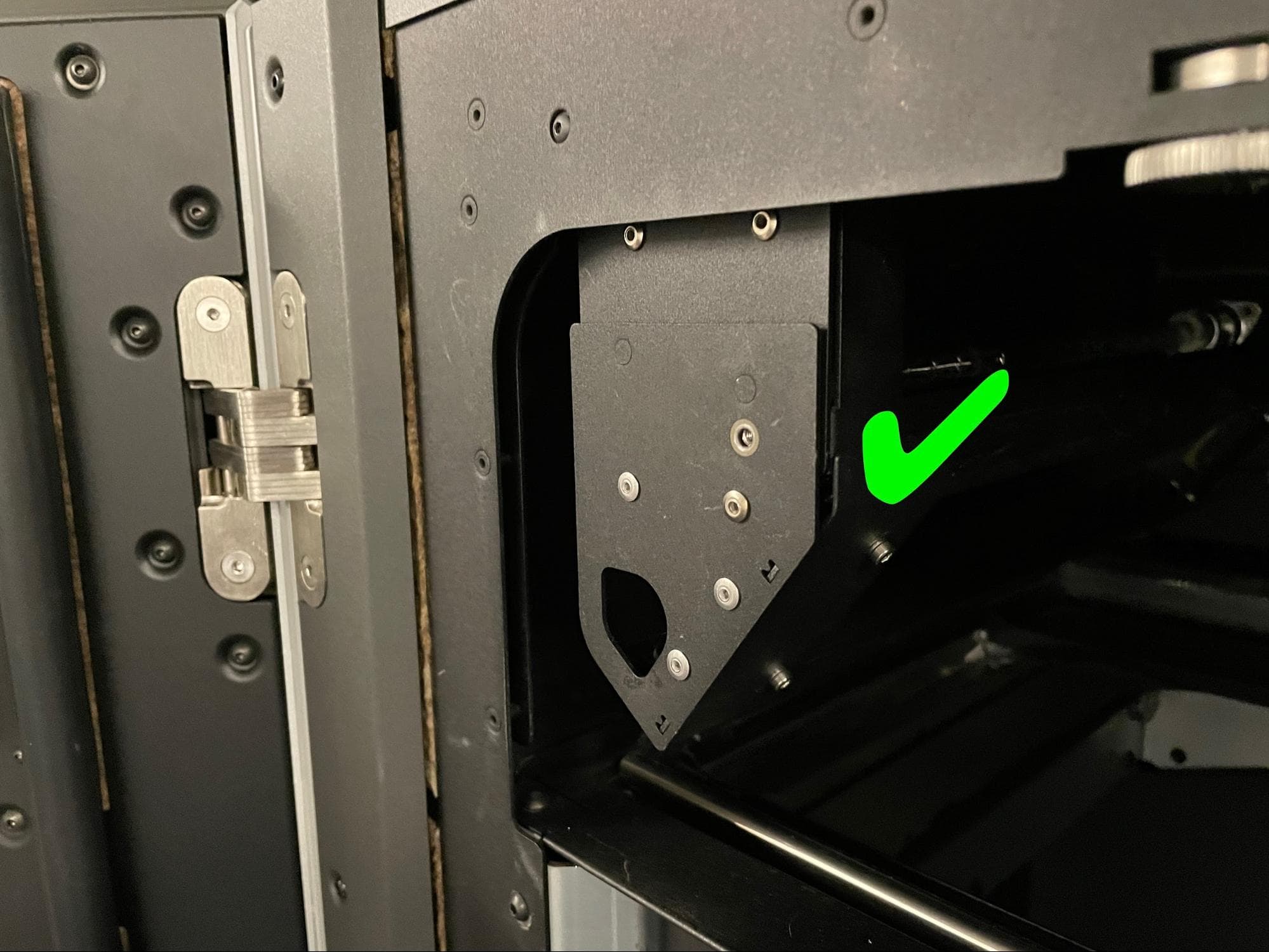

第 2 步：安装空间滤波器
将空间滤波器沿导轨推向打印机的背面。确保空间滤波器正面内侧的对准销钉进入灯架上相应的孔洞中。正确安装后，空间滤波器前端与灯架前端齐平。
第 3 步：固定空间滤波器
将 8.0mm M3 平头螺丝拧入空间滤波器前面的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 安装好 翻转板马达组件替换件，开始打印并进行最终检查。
第 1 步：测试修复
插入并连接成型室，关闭打印箱体门，然后开始打印。监控打印机，确保新翻转板移动顺畅，打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
