所需物品：
Formlabs：
- LevelSense 液位检测板
第三方：
- 3mm 六角扳手
- 2.5mm 六角扳手
- 2mm 六角扳手
- T8 梅花螺丝刀
- T10 梅花螺丝刀
- 丁腈手套
白皮书
更换 Form 3 LevelSense 液位检测板
更换 Form 3 LevelSense 液位检测板
LevelSense 液位检测板可以感测树脂槽中浮标的位置，打印机以此来确定树脂槽中的树脂量。LevelSense 液位检测板位于打印机的背面，Z 型塔的底部。若 LevelSense 液位检测板出现故障，打印机将无法正常打印。
根据本指南更换 Form 3 LevelSense 液位检测板。
预计所需时间：20－30 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form 3 打印机和无尘的工作区，以便更换 LevelSense 板。
注意：
LevelSense 液位检测板为敏感电子元件。未经指示，请勿从包装中取出 LevelSense 液位检测板。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 LPU 上或流入打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽支架中，并盖上盖子。将托架和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。额外留出在维护期间存放打印机后面板的空间。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸后部外壳
概览： 拆卸打印机后部外壳，以便操作 LevelSense 液位检测板。
注意：
Form 3 包含敏感电子元件。在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

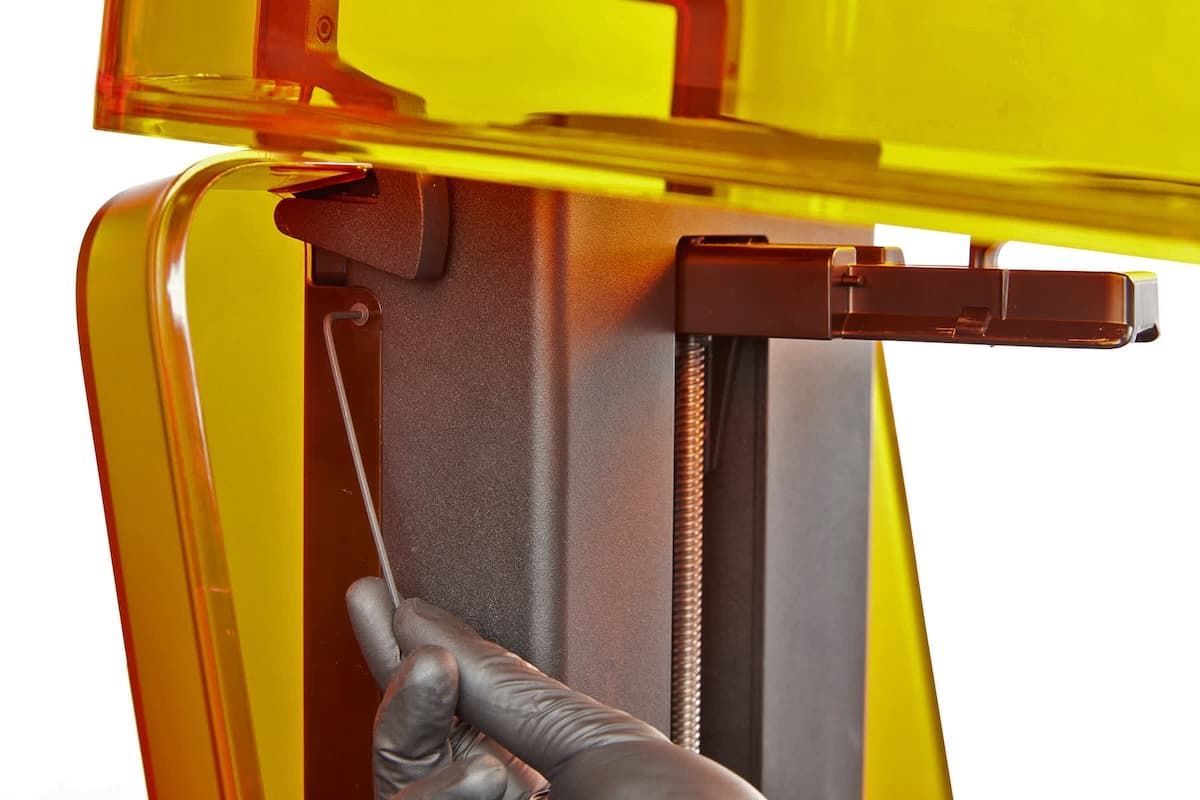

第 1 步：拧下后壳螺丝（内部）
打开打印机机罩。Z 轴塔的每一侧各有一颗螺丝。根据您的打印机购买时间，可能是 2mm 六角螺丝或 T10 梅花螺丝。使用相应的扳手拧松并取下 Z 型塔侧面的两颗螺丝。

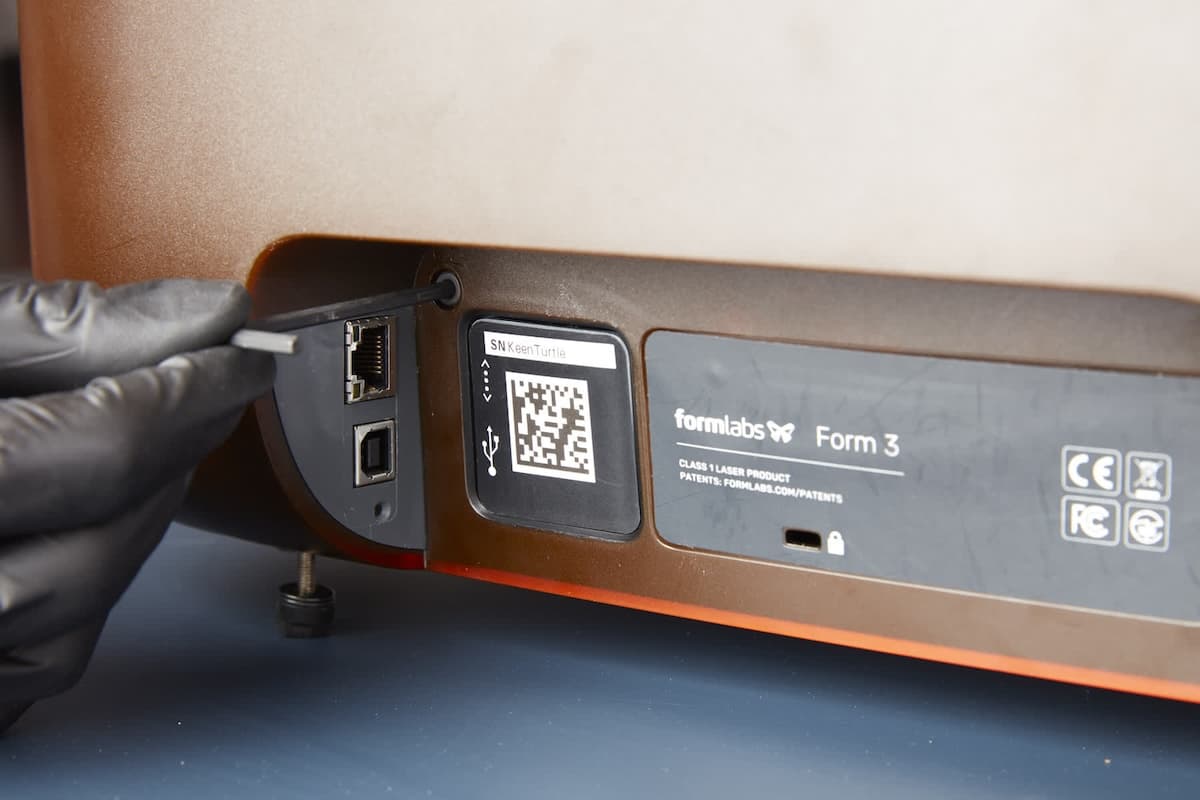

第 2 步：拧下后部外壳螺丝（外部）
转动打印机以便操作其后部。使用 3mm 六角扳手，拧松并取下打印机背面靠近电源和数据端口的两颗螺丝。

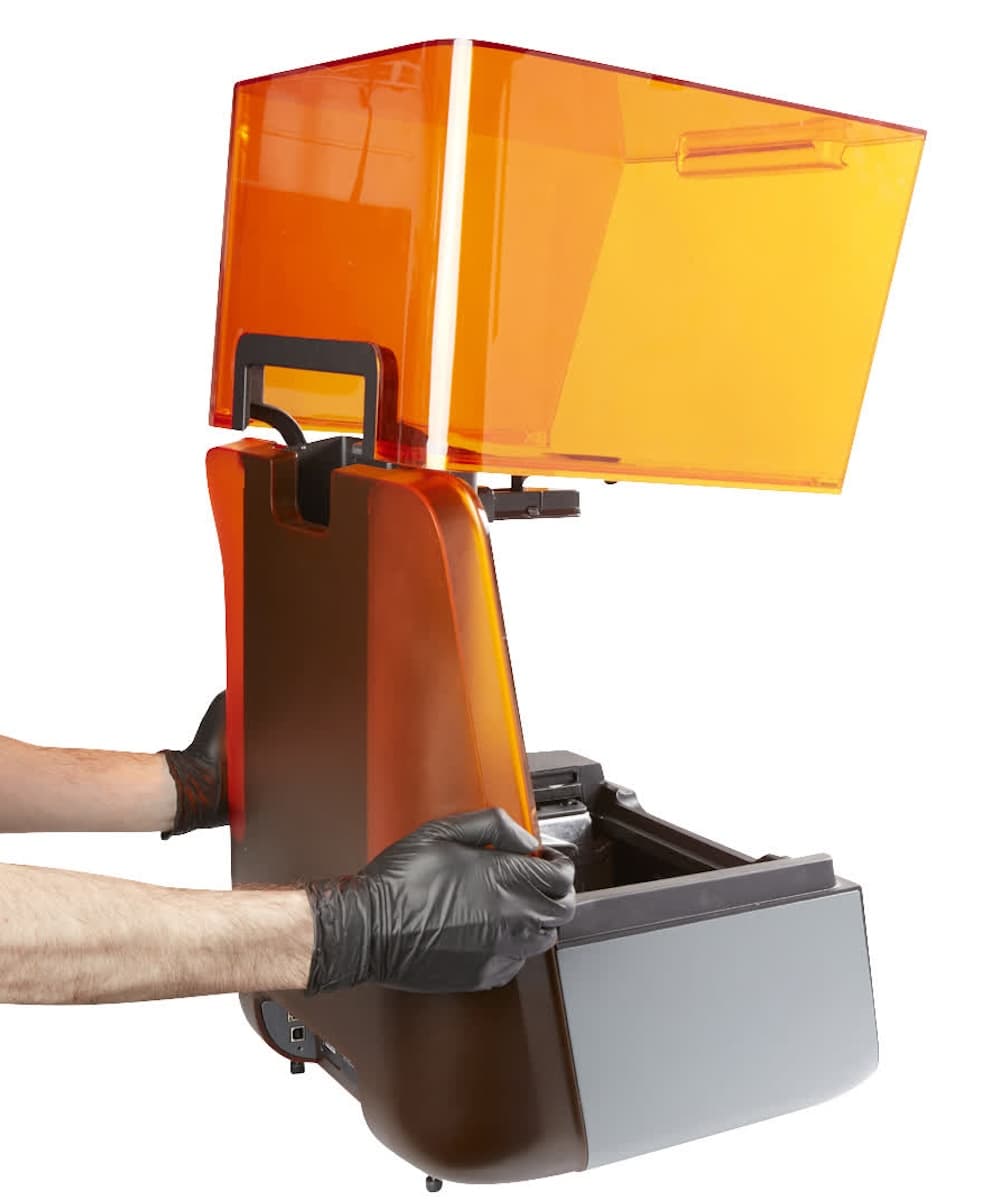

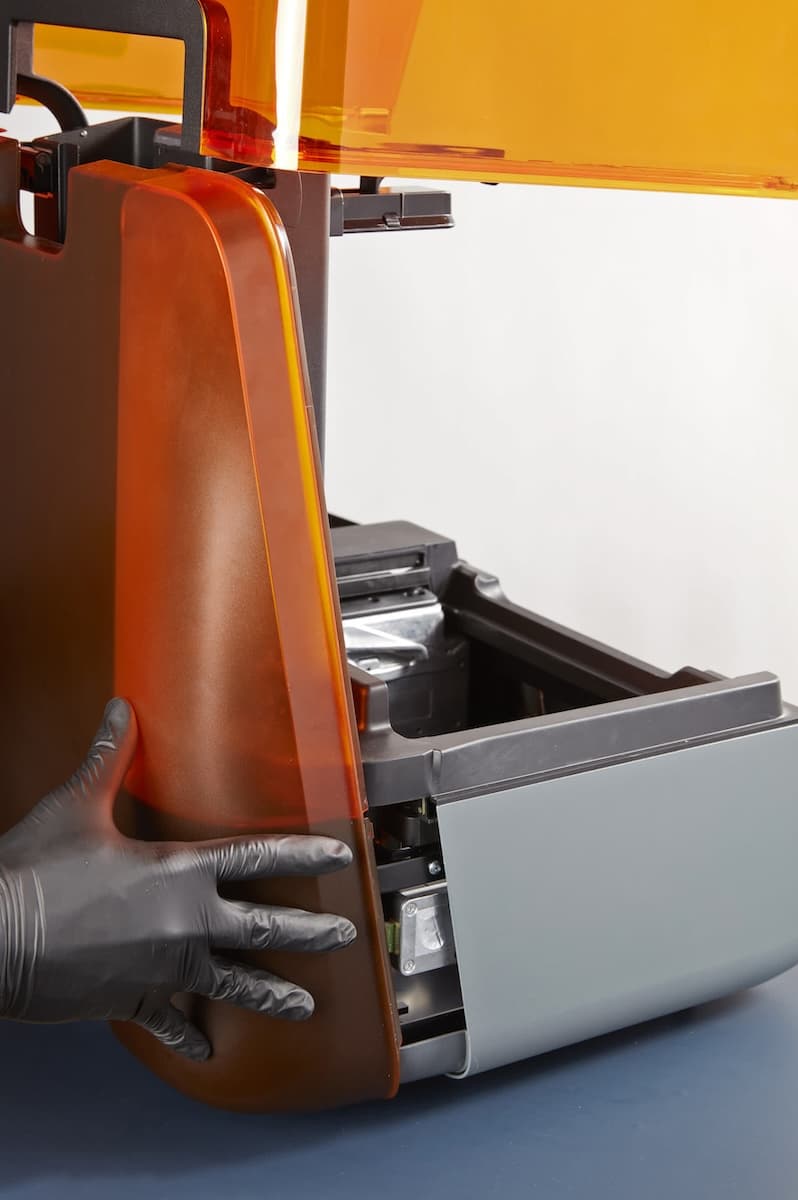

第 3 步：拆卸后部外壳
轻轻向外弯曲后部外壳的侧面，使其脱离打印机框架。直接将后部外壳拉离打印机以将其拆卸。将后部外壳放在一旁。

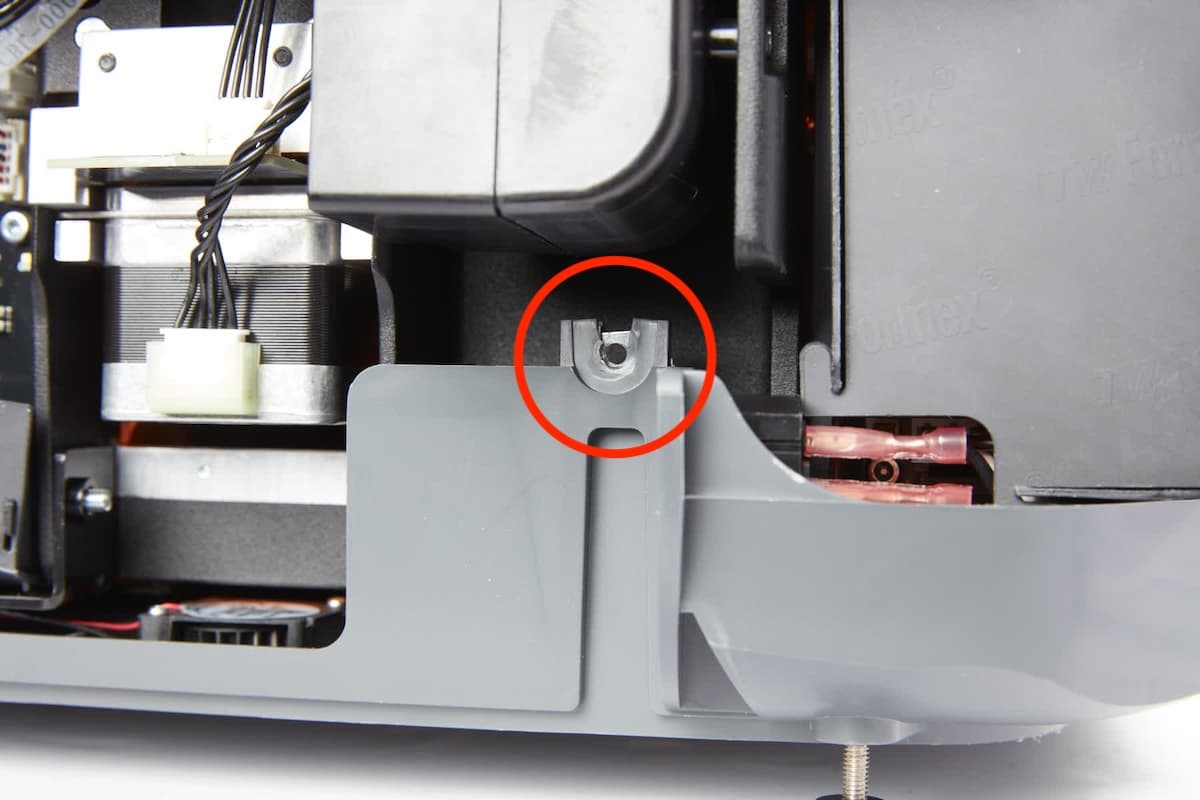

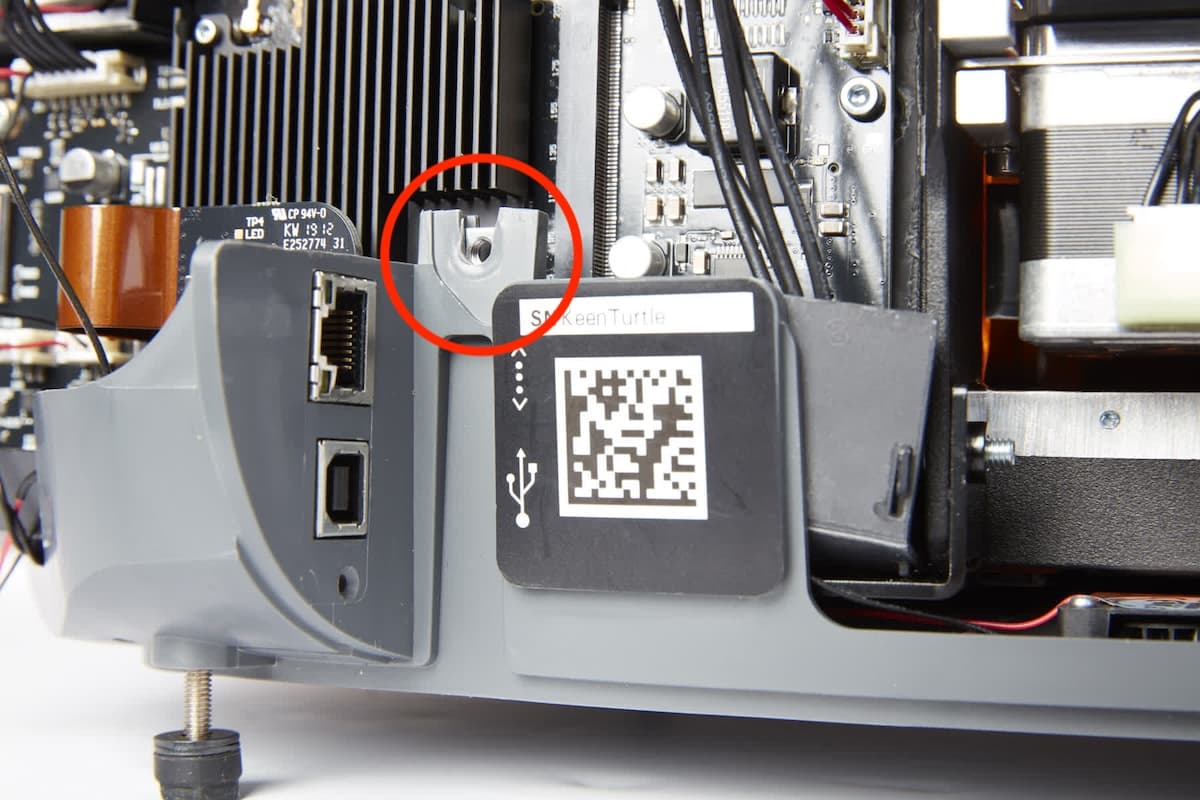

找到（但不要移除）保留在下部外壳中的两个螺母（这两个螺母先前用于固定后部外壳的外部螺丝）。确保拆卸后部外壳时螺母并未松动。
移除侧面外壳
概览： 拧下螺丝并拆卸打印机与 LevelSense 板同侧的侧面外壳。

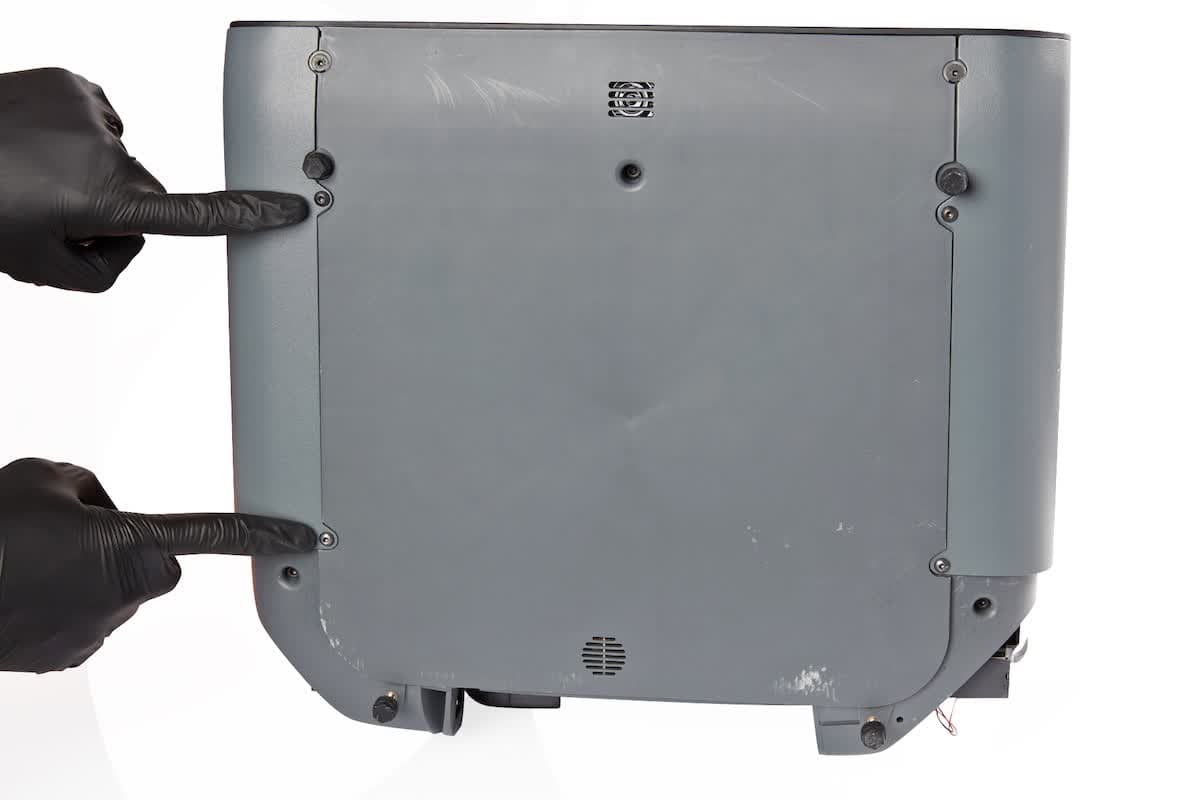

第 1 步：拧下侧面外壳螺丝
将打印机轻轻平放。用 2.5mm 六角扳手移除将左侧外壳固定在打印机上的两颗螺丝。

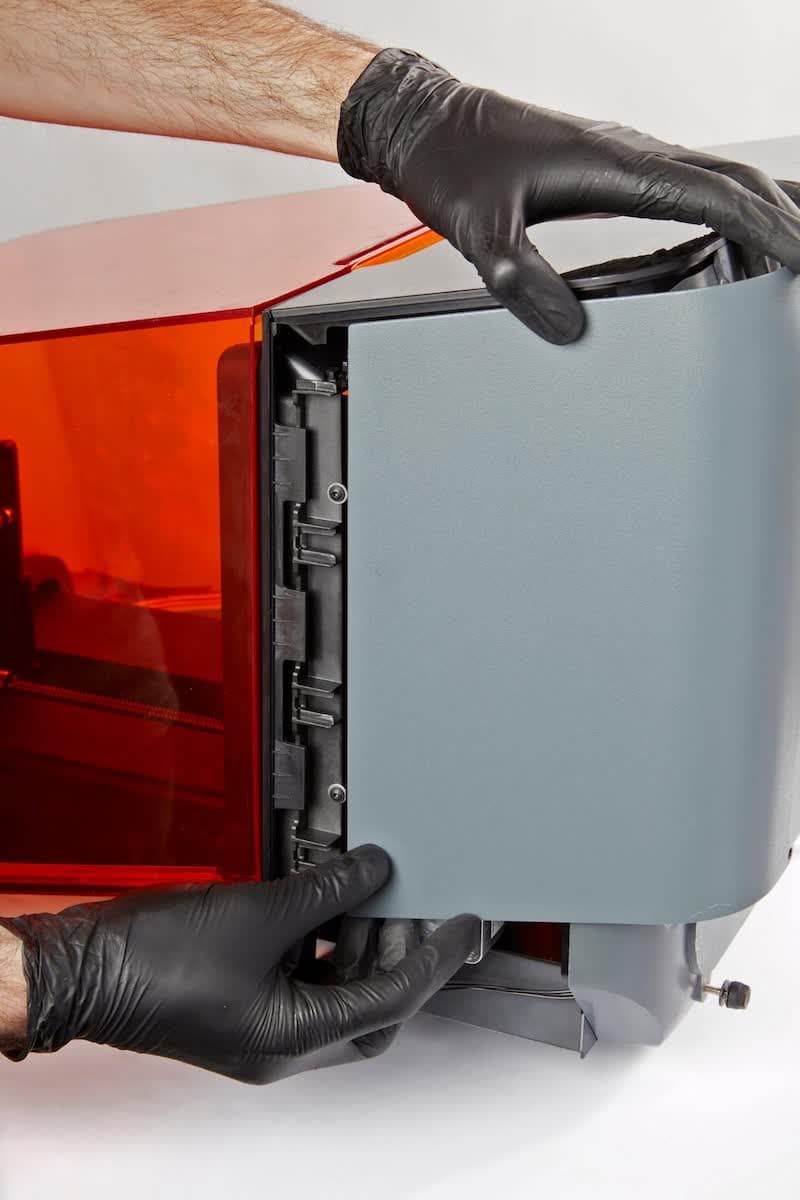

第 2 步：拆卸侧面外壳
轻轻将侧面板拉向打印机底部。侧面板应该易于滑动。将侧面板放在一旁，然后再将打印机立起。
拆卸 LevelSense 液位检测板
概览： 拔掉插头，拧下螺丝，然后从打印机上取下 LevelSense 液位检测板。

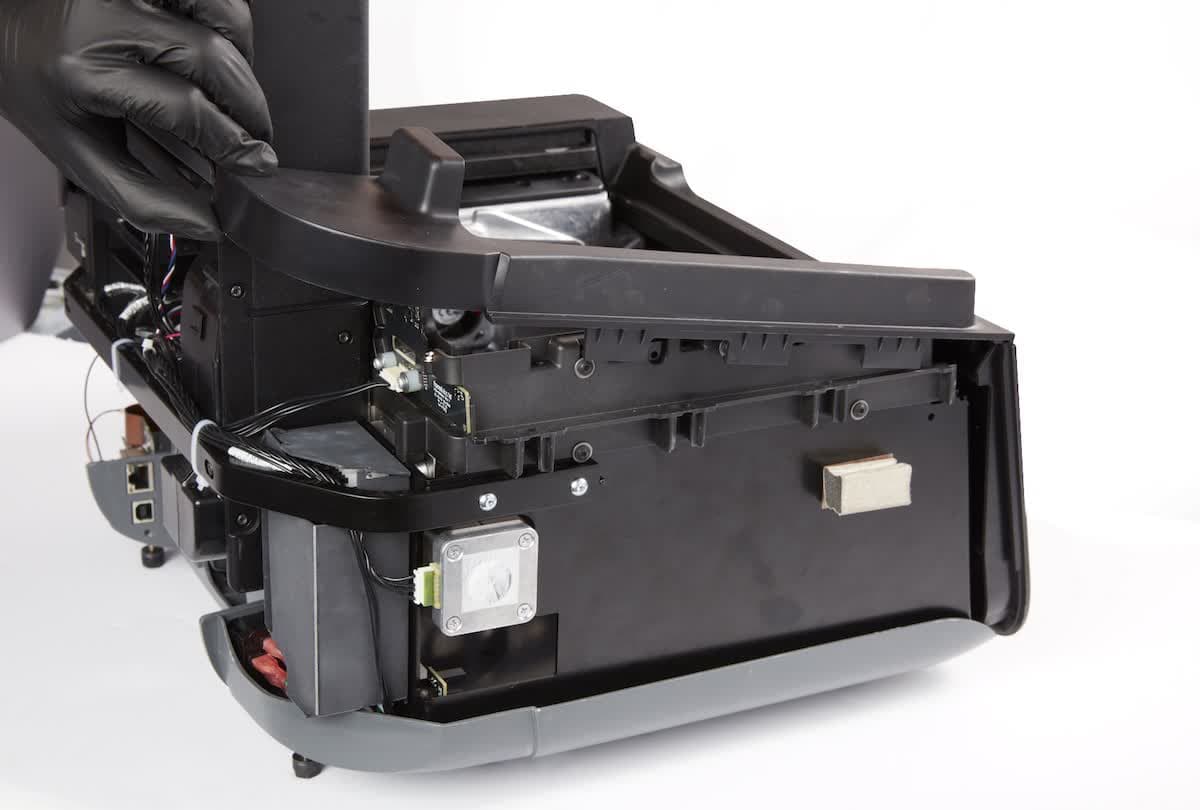

第 1 步：抬起顶部外壳
黑色塑料顶部外壳包围着树脂槽托架和打印机机身。为了更容易接触 LevelSense 液位检测板，必须提起该外壳的后端。

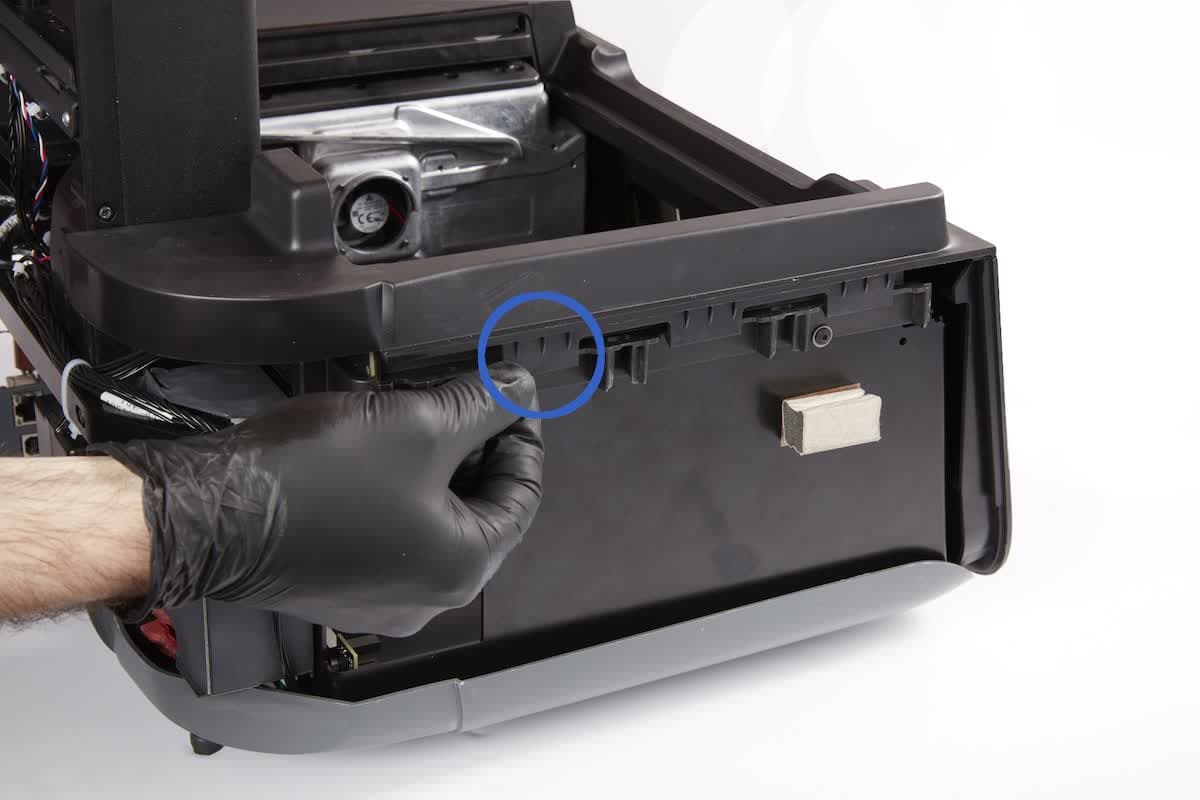

将夹子（如下图所示）从打印机机身上直接拉出，从框架上松开顶部外壳一侧的夹子。
然后将外壳轻轻向上弯曲以露出 LevelSense 液位检测板。请勿大幅弯曲，否则可能会损坏顶部外壳。
注意：
请勿完全拆卸顶部外壳。无法维修位于顶部外壳另一侧下方的树脂槽拉力器。改动拉力器可能会导致人身伤害或机器损坏。

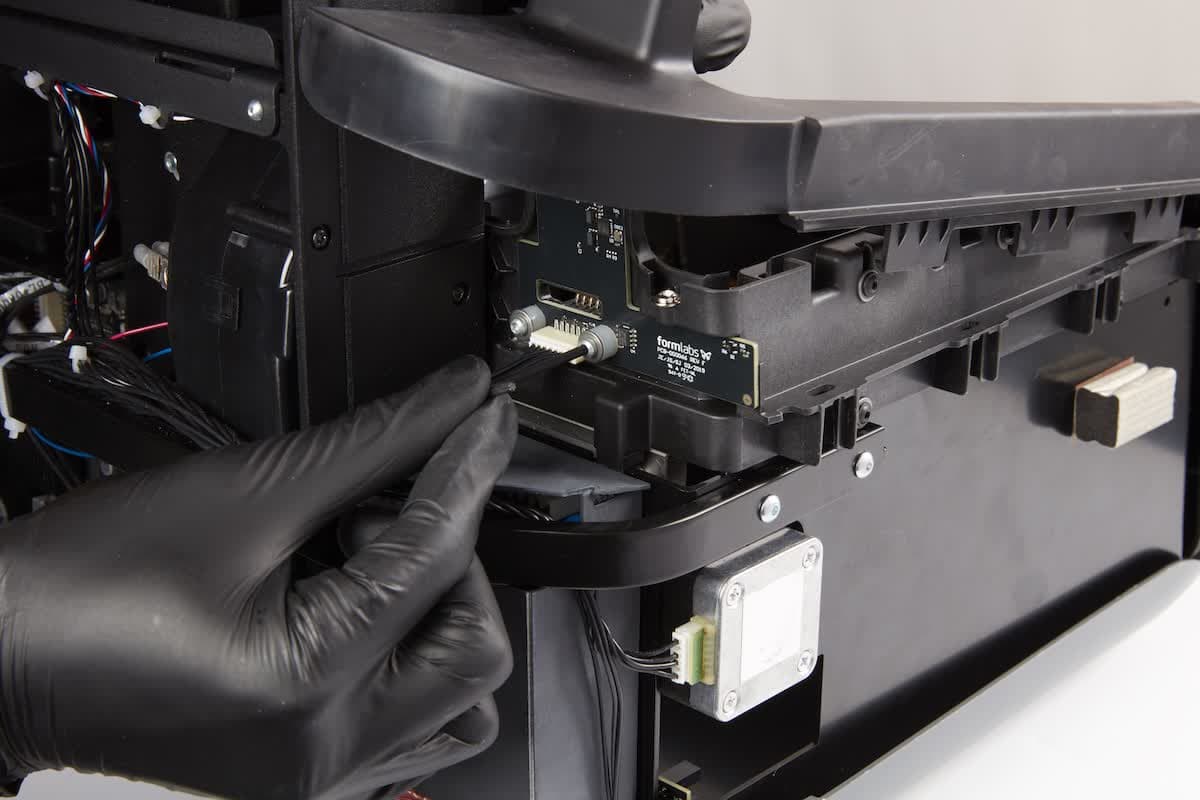

第 2 步：拧下固定螺丝
使用 T8 梅花螺丝刀，拧松将水平仪板固定在打印机框架上的两颗梅花螺丝。移除螺丝及其塑料垫片。

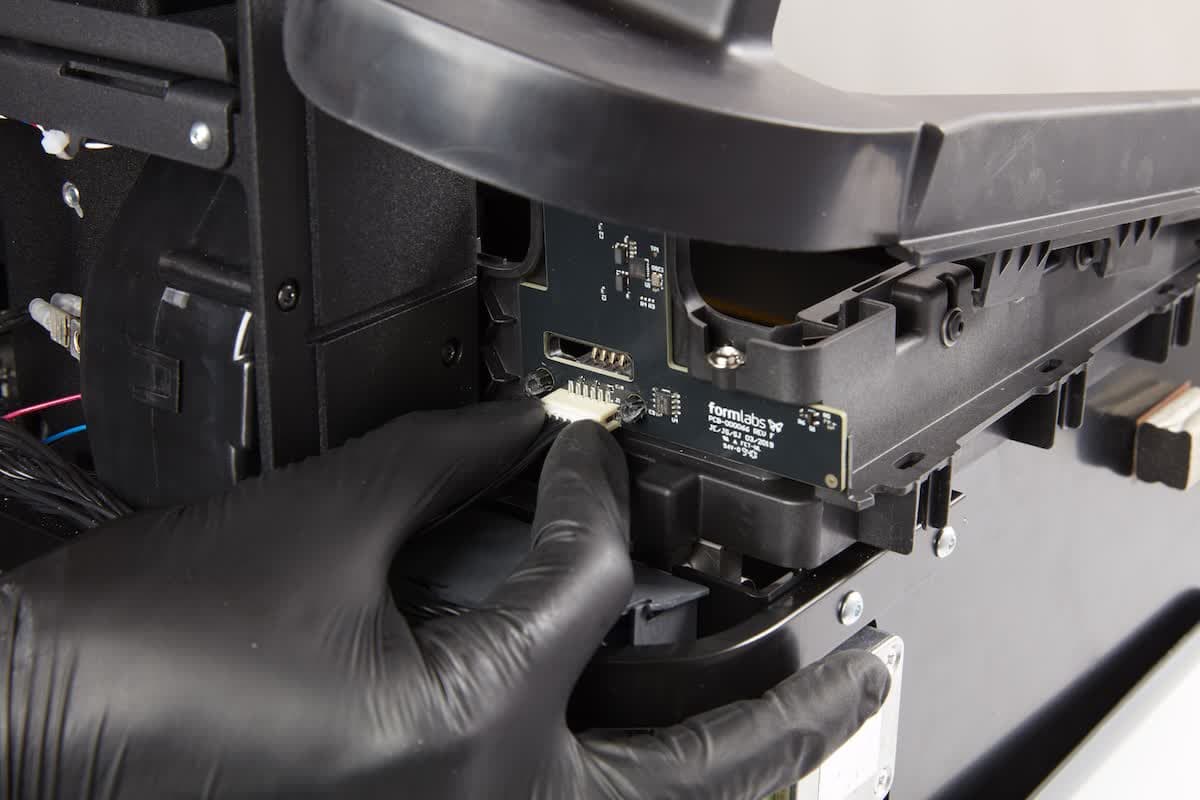

第 3 步：断开 LevelSense 电缆
找到 LevelSense 液位检测板的电缆。握住连接器的塑料外壳，然后从 LevelSense 液位检测板上断开电缆的连接。请勿拉扯单独的电线。

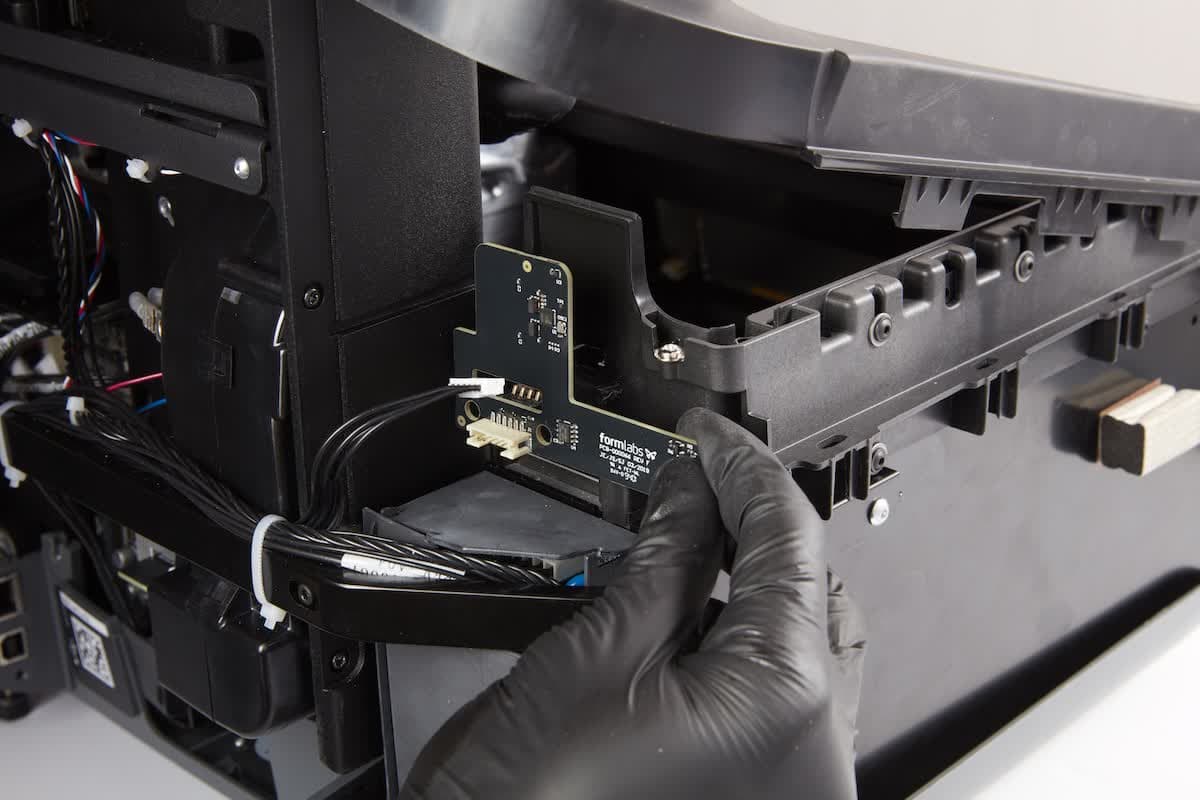

第 4 步：拆卸 LevelSense 液位检测板
小心地从打印机上移除 LevelSense 液位检测板。轻轻拉动连接器和检测板的外露边缘。
安装新的 LevelSense 液位检测板
概览： 拆卸旧的 LevelSense 液位检测板后，连接并安装新的 LevelSense 液位检测板。

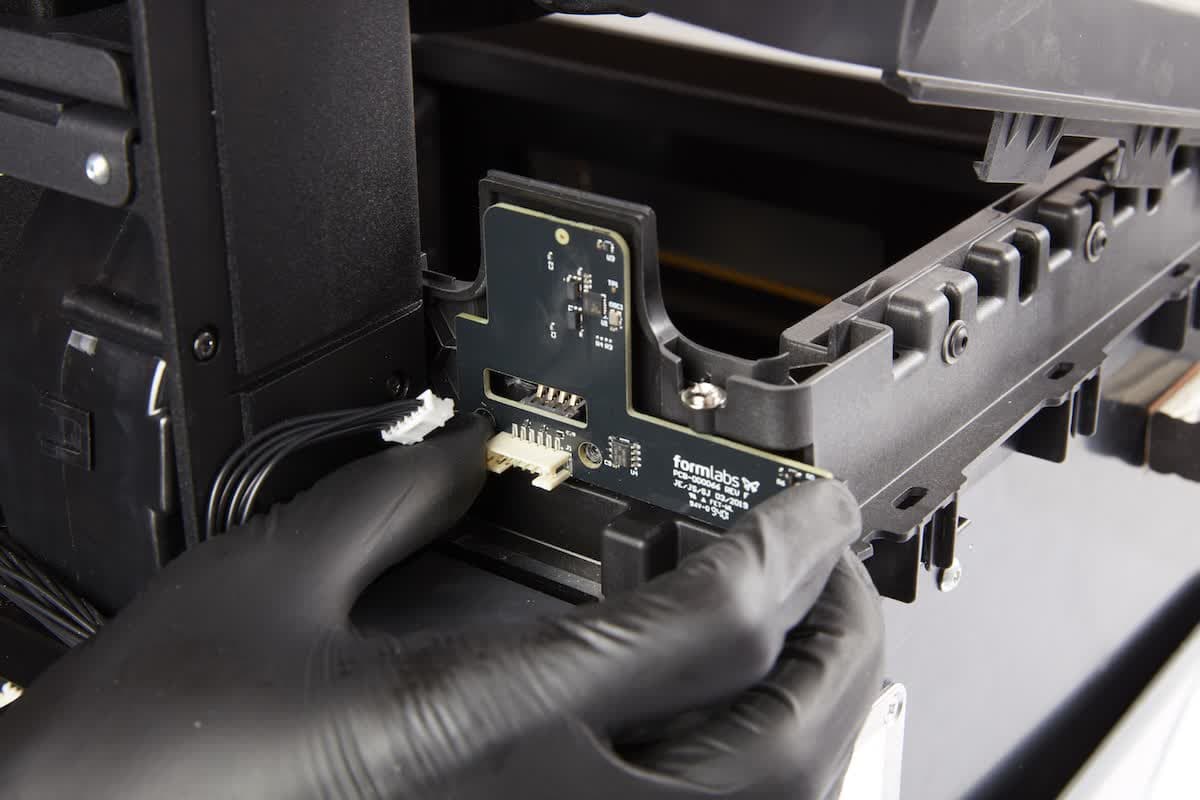

第 1 步：安装 LevelSense 液位检测板
将新的 LevelSense 液位检测板放置在两个塑料柱上。将电路板向打印机的前部按压，以确保其与打印机框齐平。

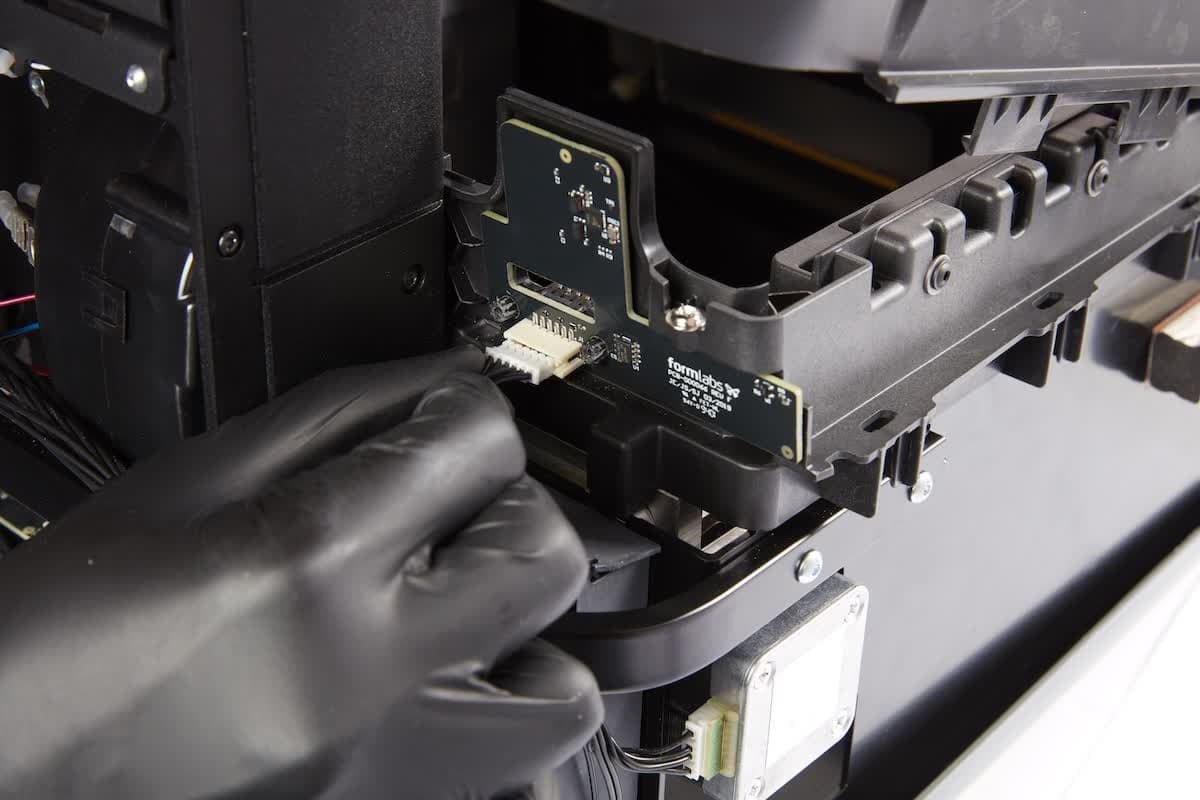

第 2 步：重新连接 LevelSense 电缆
将 LevelSense 电缆插入 LevelSense 液位检测板。必须按照正确方向，才能将电缆插入连接器。注意请勿折弯连接器的引脚。

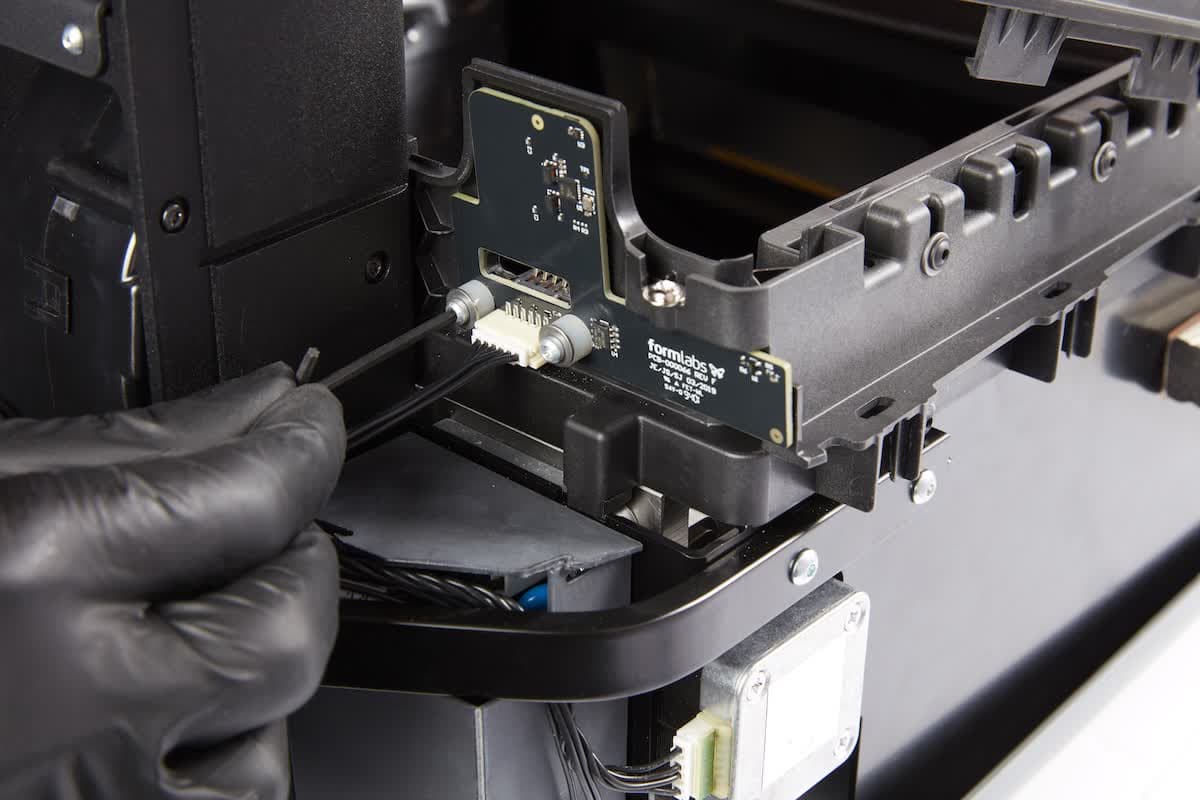

第 3 步：安装 LevelSense 螺丝
将塑料垫片放在 LevelSense 液位检测板的螺丝上。使用 T8 梅花扳手将两颗螺丝重新拧回。请勿过度拧紧螺丝以免螺纹错位。
重新安装外壳
概览：安装好 LevelSense 替换板后，重新安装并固定外壳。

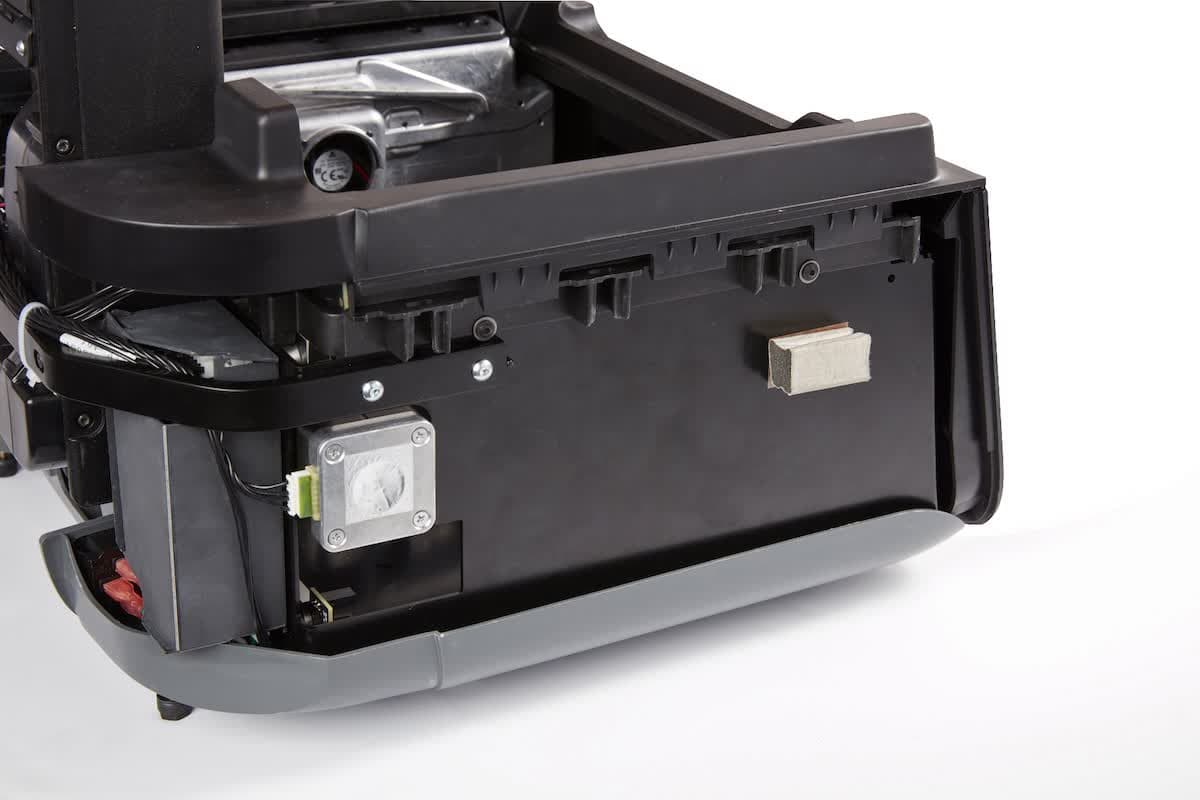

第 1 步：固定顶部外壳
将顶部外壳向下按到框架上，直至固定夹卡入到位。

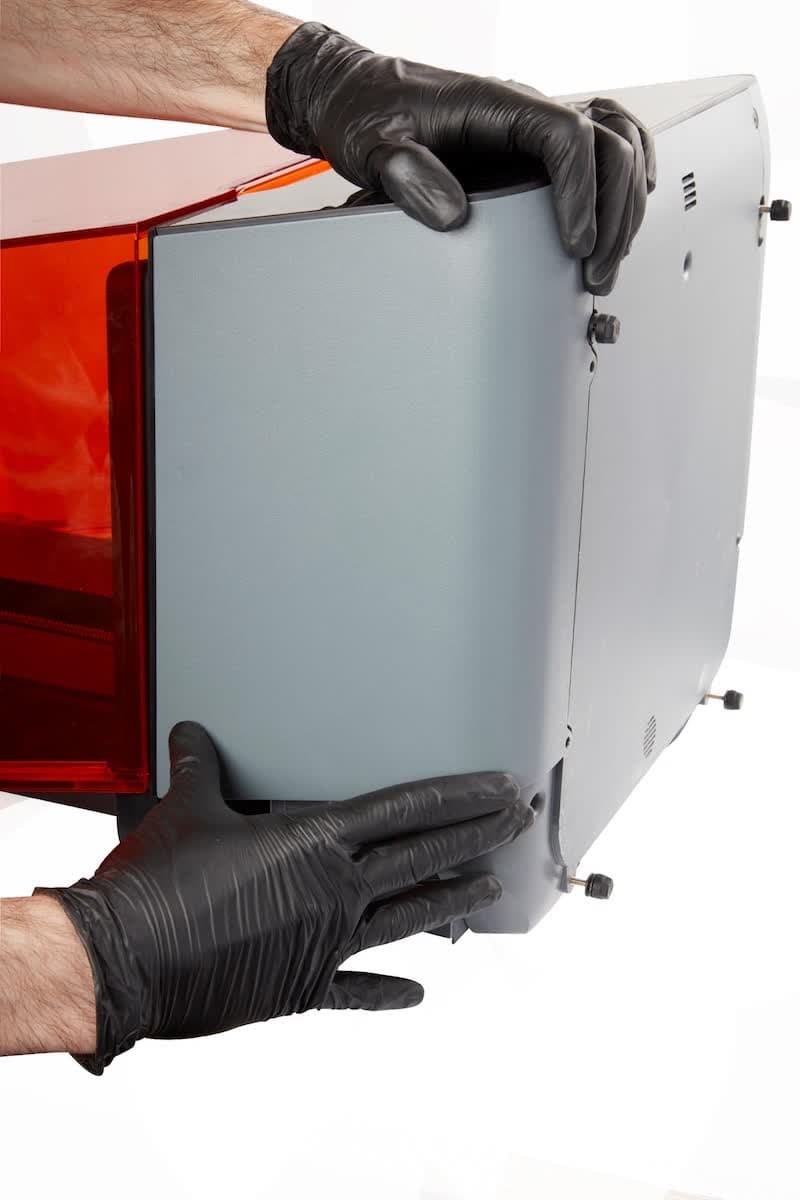

第 2 步：更换侧面外壳

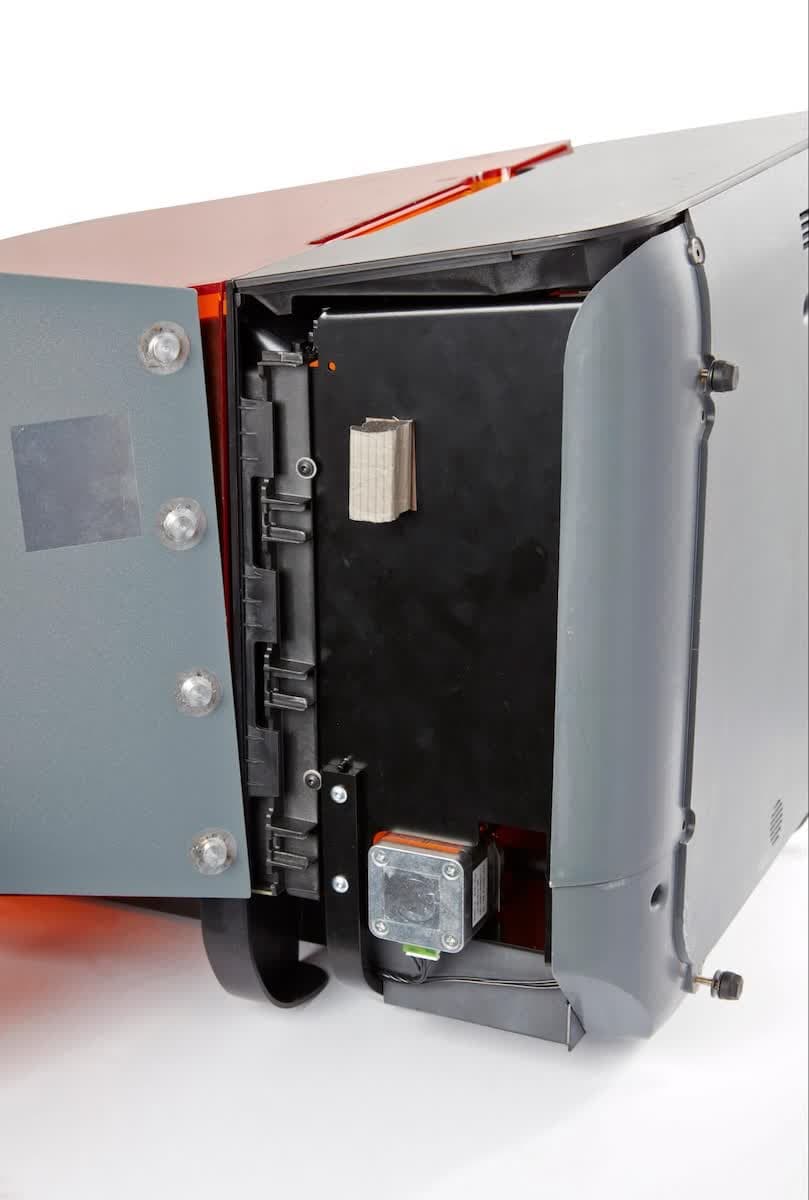

将打印机轻轻平放。将侧面板上的四个销钉与打印机框上的相应插槽对齐。

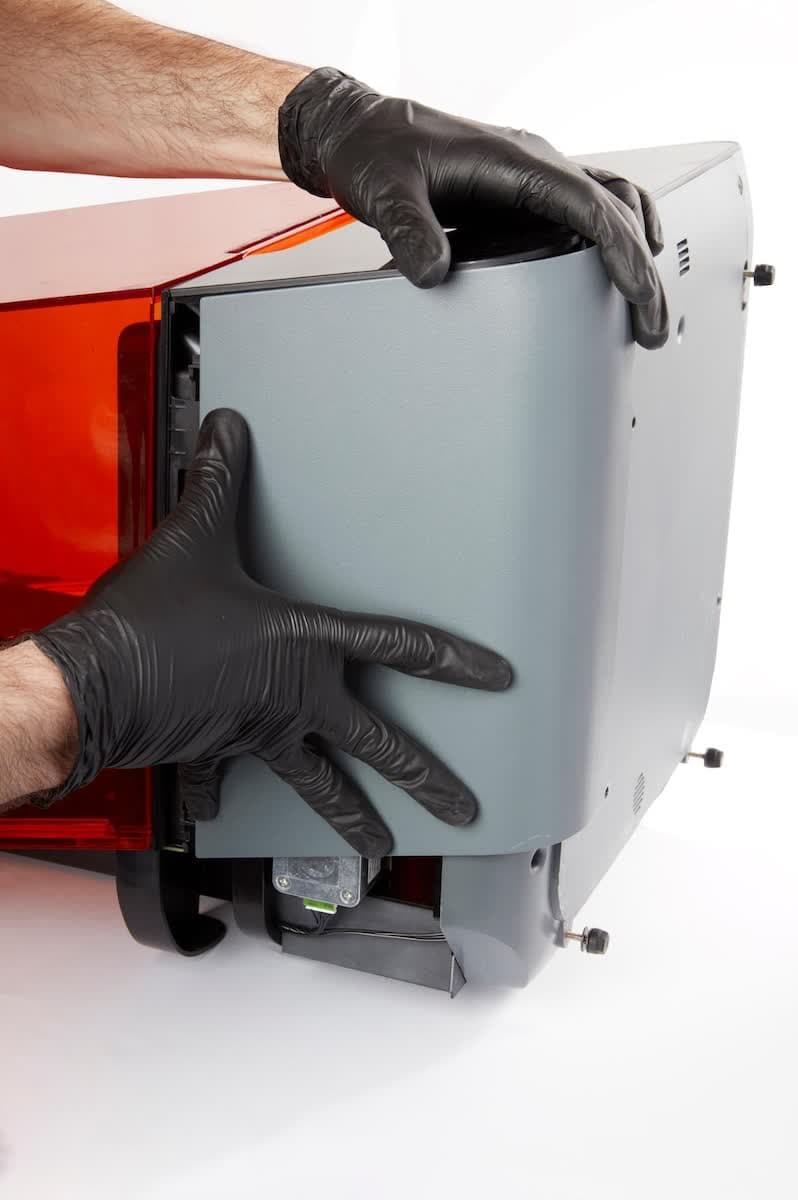

向内将侧边外壳向打印机机身按压，然后将其滑至打印机顶部。侧边外壳完全就位后，应与其他打印机外壳之间没有间隙。
第 3 步：固定侧面外壳
使用 2.5mm 六角扳手，将两颗 2.5mm 六角螺丝拧入打印机的侧面外壳。
重新安装后部外壳
概览： 完成任何其他维护程序后，重新安装并固定后部外壳。

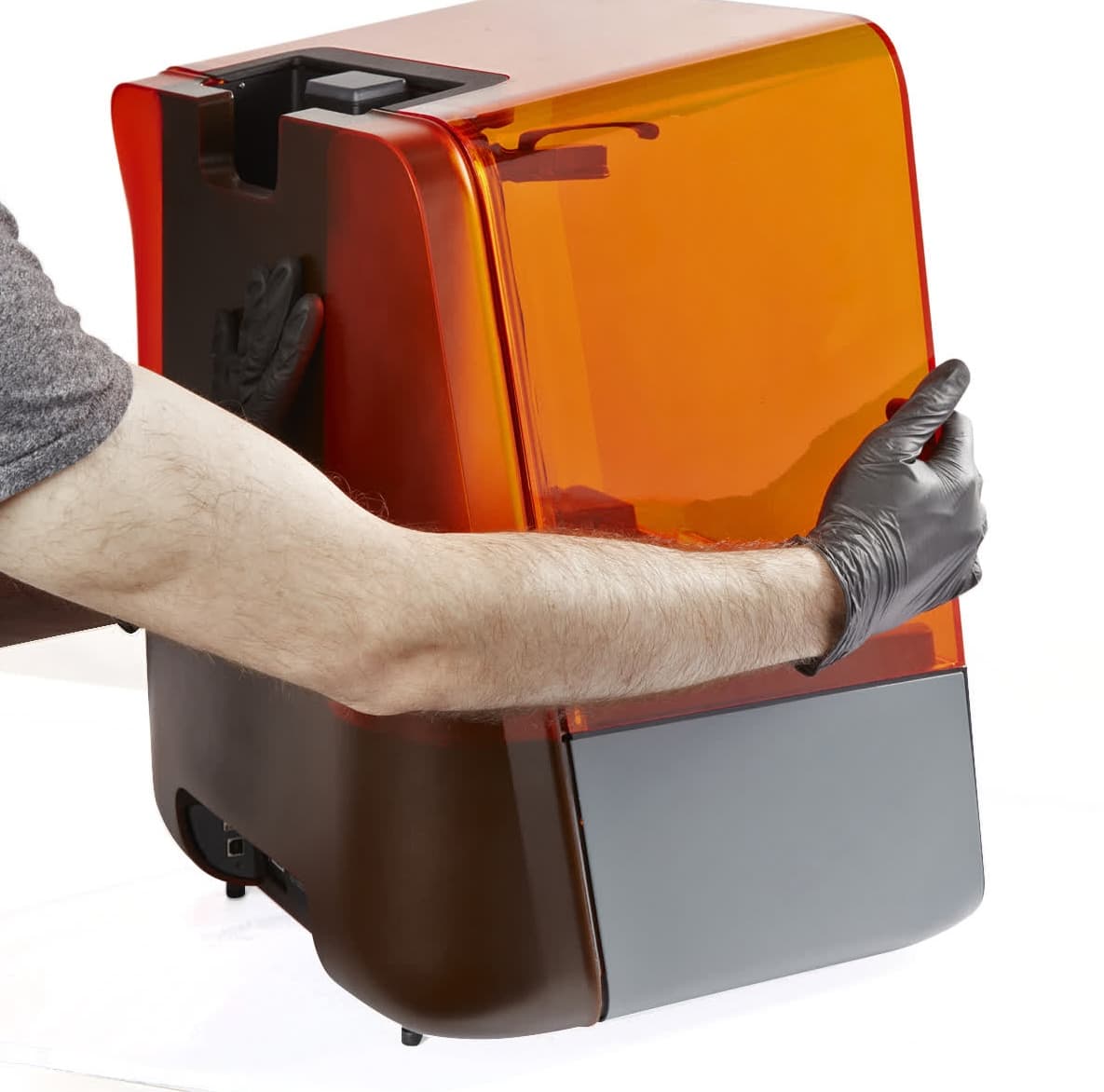

第 4 步：更换后部外壳
将后部外壳放回到打印机上。将其向打印机的前部按压，以确保其完全就位。后部外壳与侧边或底部外壳之间应没有间隙。
第 5 步：固定后部外壳
使用 3mm 六角扳手，将两颗 3mm 六角螺丝拧入打印机后部。
打开打印机机罩。使用 2 mm 六角扳手或 T10 梅花螺丝刀（取决于您打印机的螺丝类型），将两颗 Z 轴塔螺丝拧入 Z 轴塔的两侧。
完成修复
概览：安装好新的 LevelSense 液位检测板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源上。打印机将进行初始化。如果打印机报告机罩已打开，则请重复此维修步骤，并确保 LevelSense 电缆已完全插入新的 LevelSense 液位检测板上。
