所需物品：
Formlabs：
- 光处理单元
- 光处理单元带状电缆
- 2mm 六角扳手
- 3mm 六角扳手
- 玻璃清洁抹布
第三方：
- 丁腈手套
- 纸巾
- 纯净异丙醇 (IPA，90% 或更高浓度)
白皮书
更换 Form 3 Light Processing Unit
更换 Form 3 Light Processing Unit
Light Processing Unit (LPU) 包含打印机的激光二极管、电流计以及其他反射镜和透镜，这些反射镜和透镜将激光对准打印件的每一打印层。LPU 位于 LPU 箱内，LPU 箱在树脂槽下方左右移动。LPU 出现故障后，打印机将无法正常打印。
请根据本指南更换 Form 3 的 Light Processing Unit。
预计所需时间：20－30 分钟
准备工作区
概览： 准备好 Form 3 和无尘的工作区，以便更换 LPU。
注意：
LPU、滚轴和光学窗口对灰尘和污染物非常敏感。未经指示，请勿从包装中取出 LPU。维护期间请勿触摸滚轴或位于 LPU 箱顶部的光学窗口。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 LPU 上或流入打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

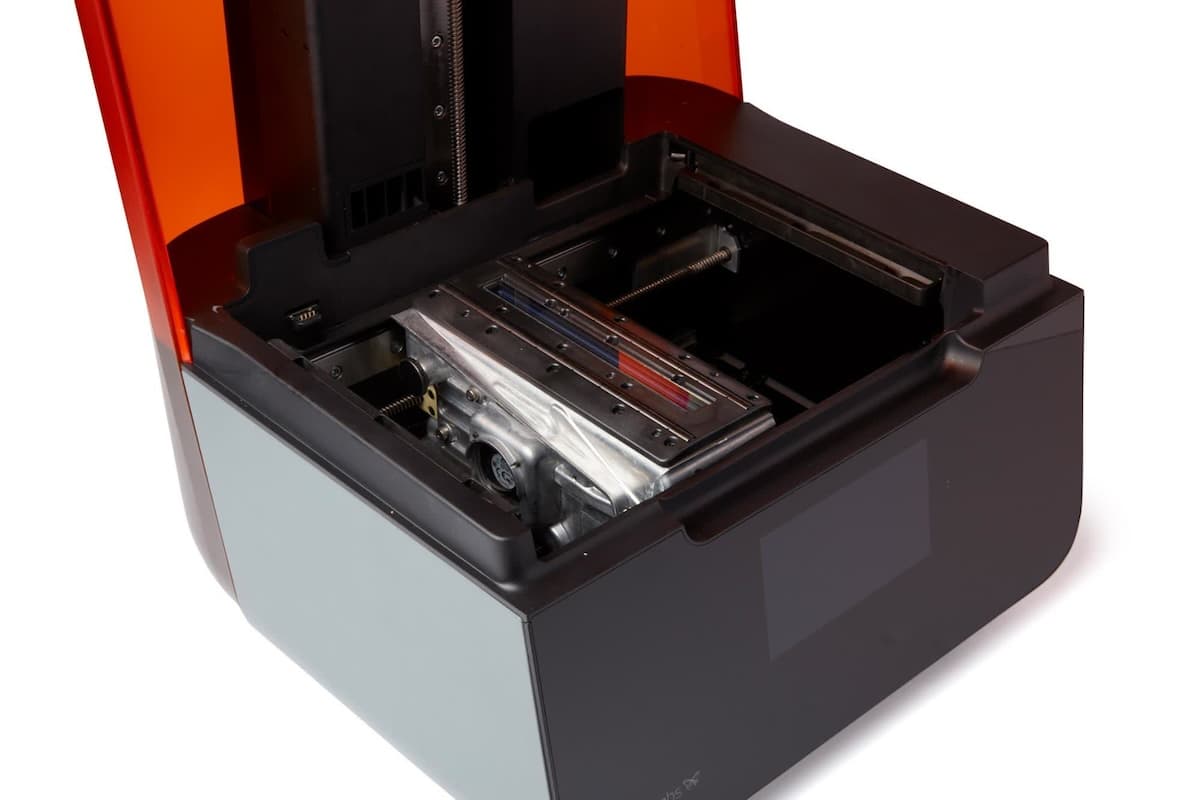

第 6 步：将 LPU 移至其维护位置
接通打印机电源并开机后，点击齿轮图标进入 Settings（设置）菜单，然后点击 Calibration（校准），再点击 LPU Replacement（LPU 更换）。请遵循屏幕上的说明进行操作。将 LPU 箱从打印机右侧的存储位置移至其维护位置。
第 7 步：拔掉打印机电源线
在触摸屏提示时，断开电源线，然后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。在打印机通电时更换 LPU 将对打印机造成永久性损坏。
警告：
活动零部件和螺杆存在挤压和缠结危险。在处理 LPU 之前，请确保打印机已从电源上拔下并已关机。
第 8 步：清洁 LPU 箱体
用纸巾清理 LPU 箱体区域或打印机上的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
拆卸 LPU
概览：将 LPU 箱移至其维护位置后，拆卸并拔下 LPU。
第 1 步：遮盖激光窗口
位于 LPU 箱顶部的滚轴支架中间有一个透明窗口，激光束通过该窗口。用无尘布（如 PEC*PAD）盖住该窗口以防止其在维护期间受到损坏。

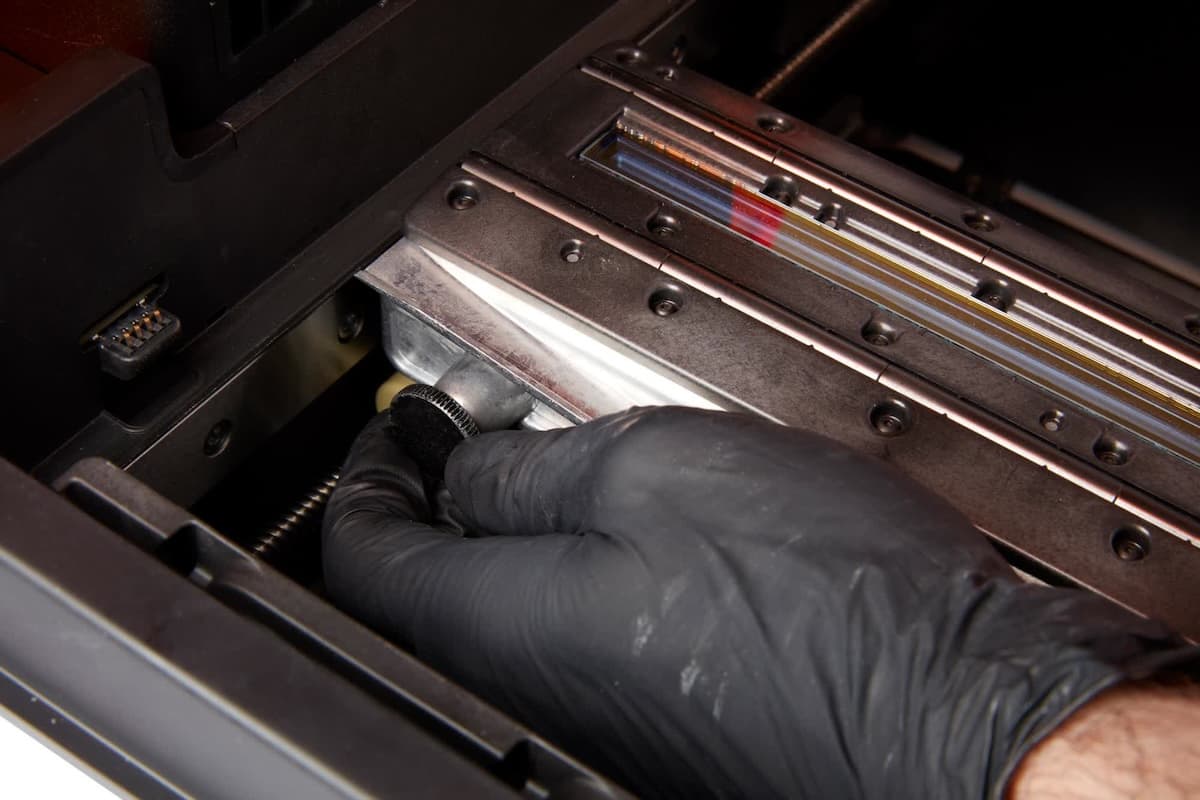

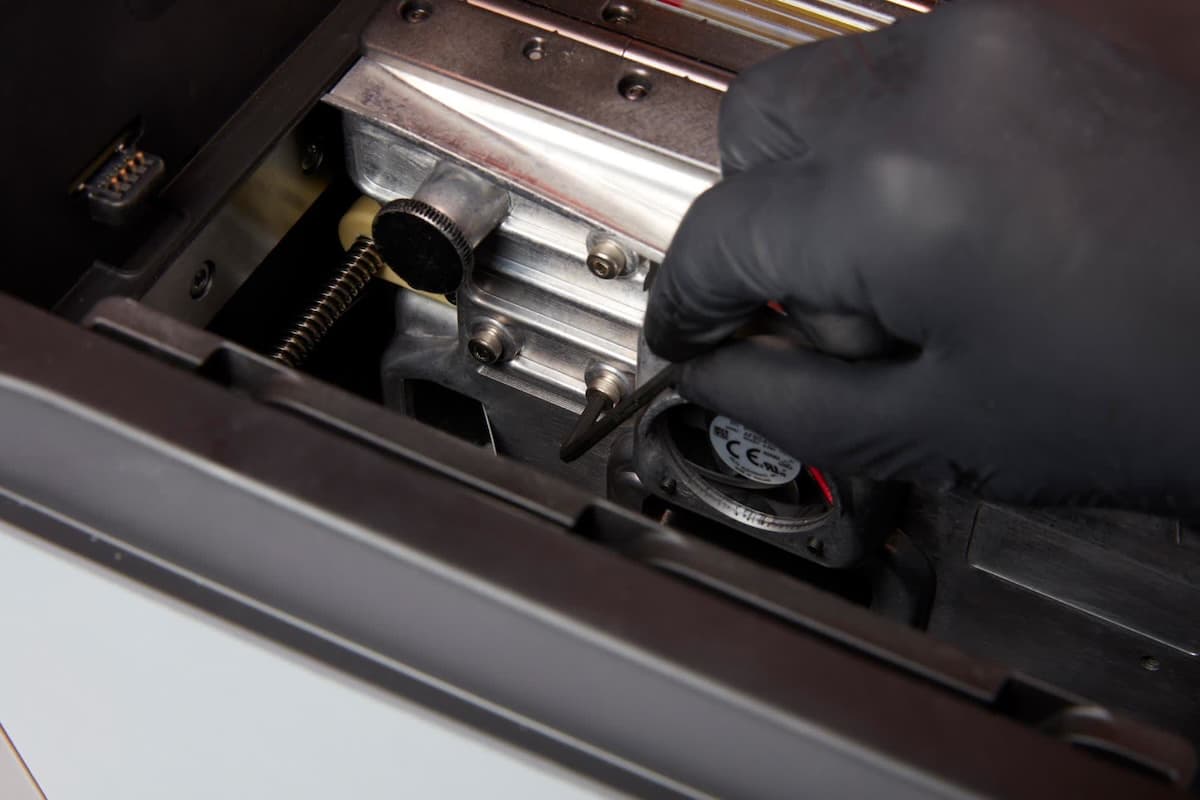

第 2 步：拧松 LPU 箱螺丝

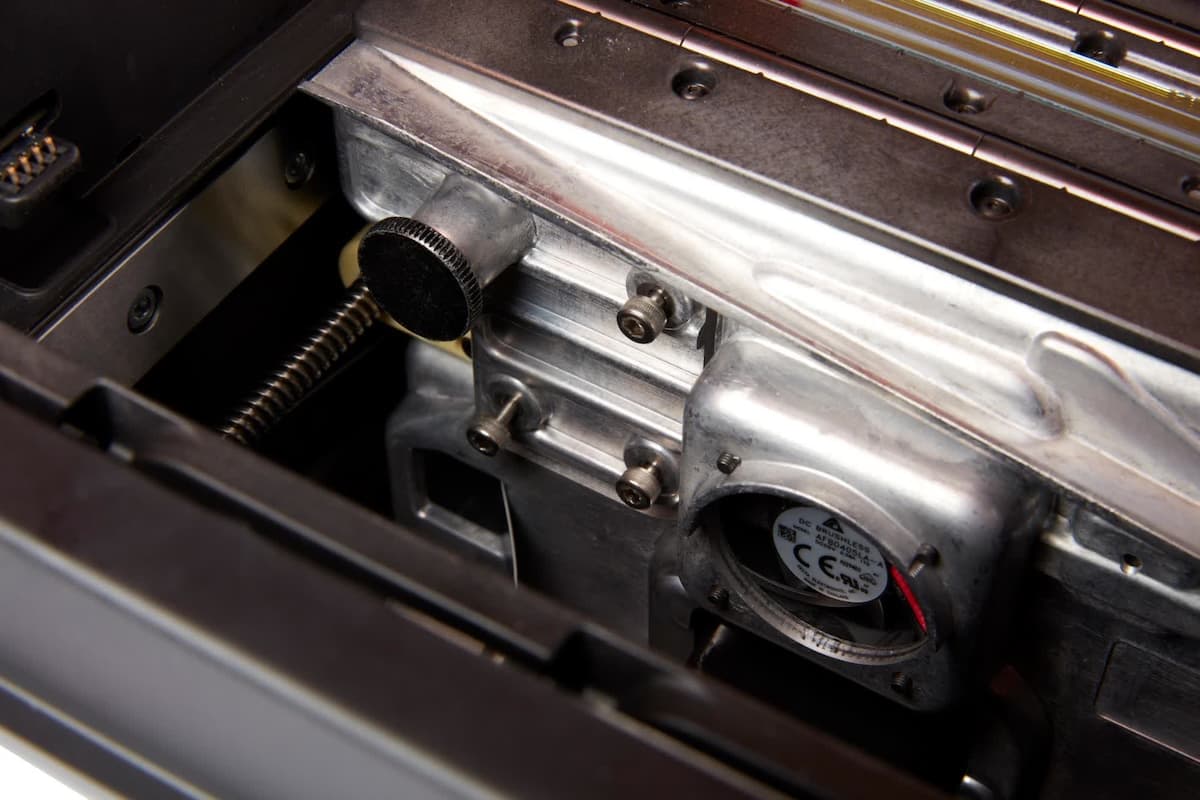

使用随附的 3mm 六角扳手，完全拧松 LPU 箱上的三颗六角螺丝。它们位于 LPU 箱的左侧背面。松开螺丝，直至其从 LPU 上脱离。
螺丝是固定的，完全松开后仍会附着在 LPU 箱上。如果有任何固定螺丝从 LPU 箱中脱落，则将其穿回 LPU 箱后再继续工作。
松开 LPU 箱背部的大头螺丝使大头螺丝的最后两三道螺纹保持啮合状态。

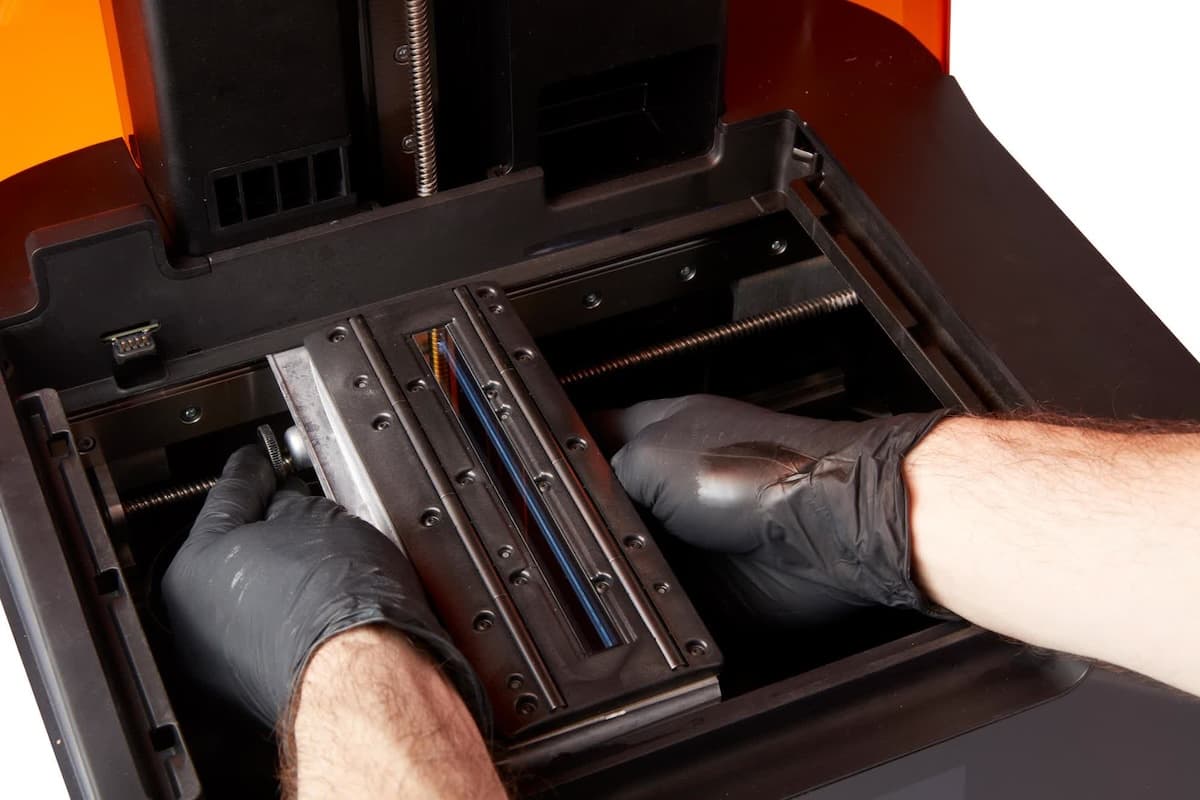

第 3 步：从 LPU 箱中取出 LPU

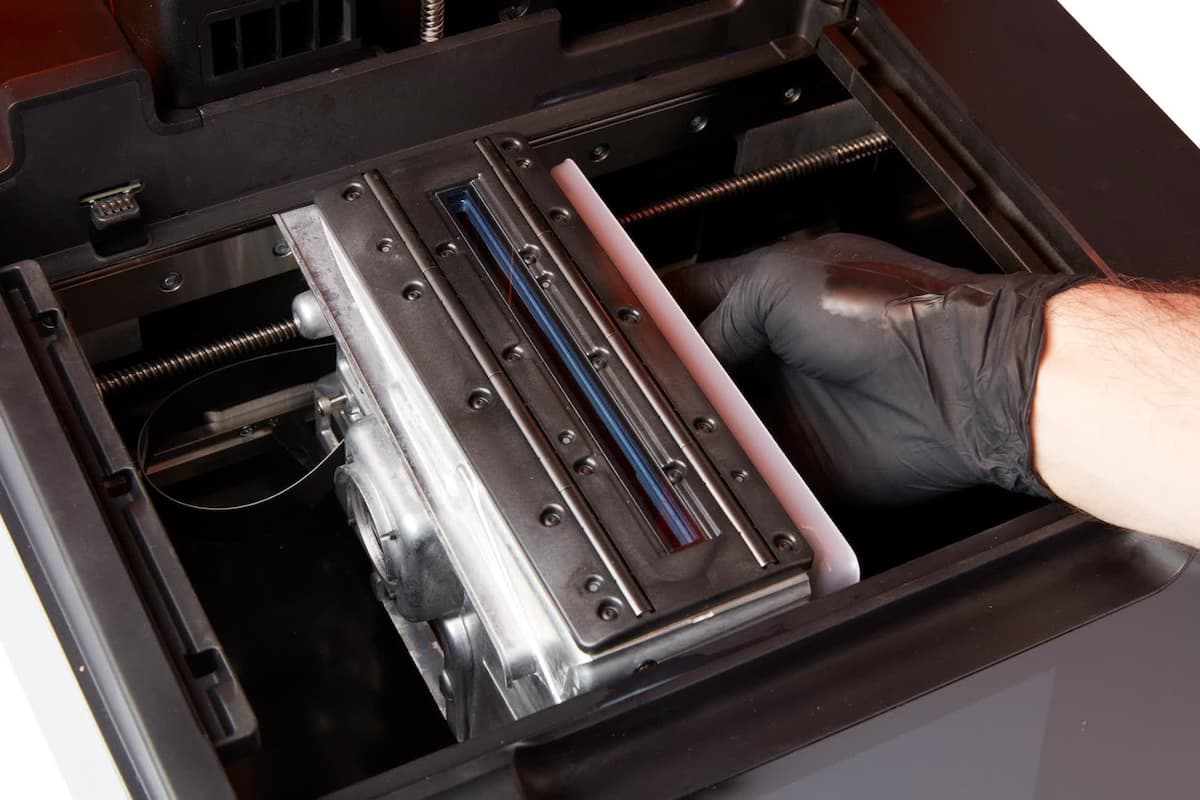

按压拇指螺丝，同时拉动 LPU 右侧的塑料盖，从 LPU 箱中取出 LPU。请勿拉动 LPU 的电路板。

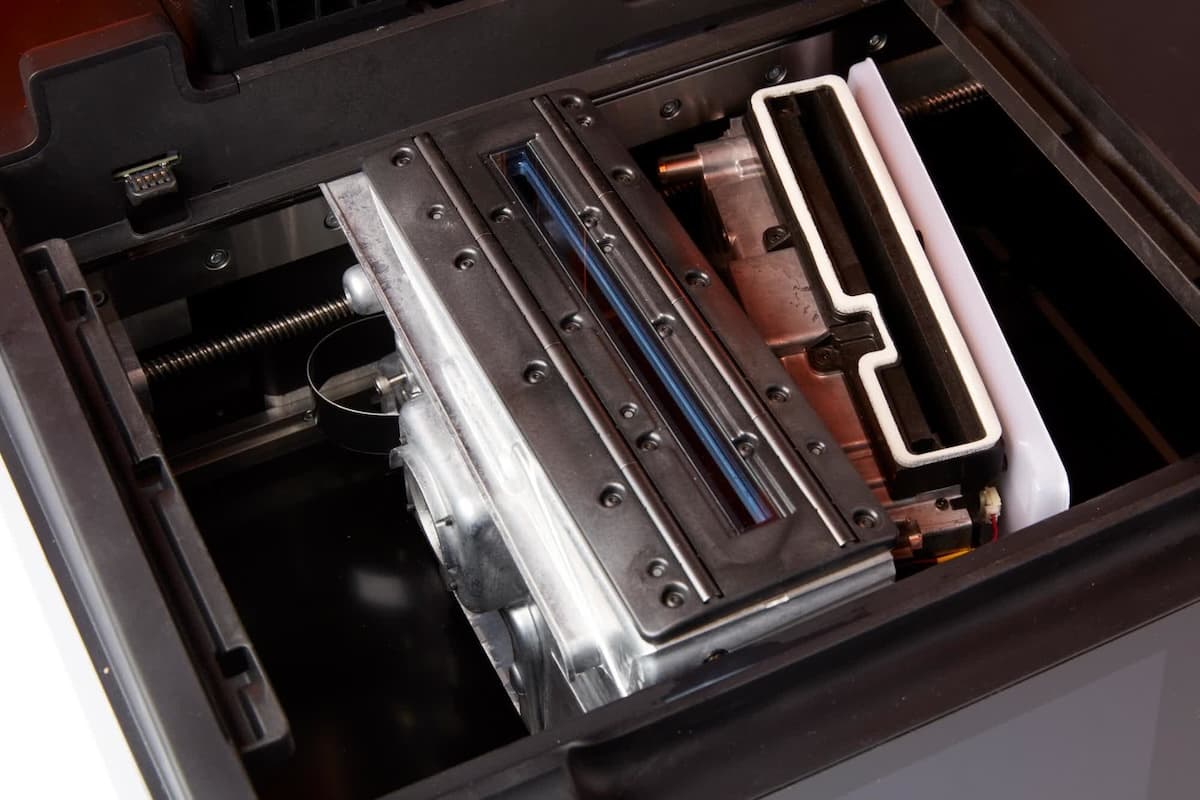

一旦 LPU 开始移动，拧开并移除大头螺丝。继续拉动塑料护罩，直到 LPU 完全松脱并停靠在 LPU 外壳的右侧。
注意：
请勿用力拉扯 LPU 或试图将其从打印机机身中取出。否则可能会损坏将 LPU 连接至打印机的连接线。

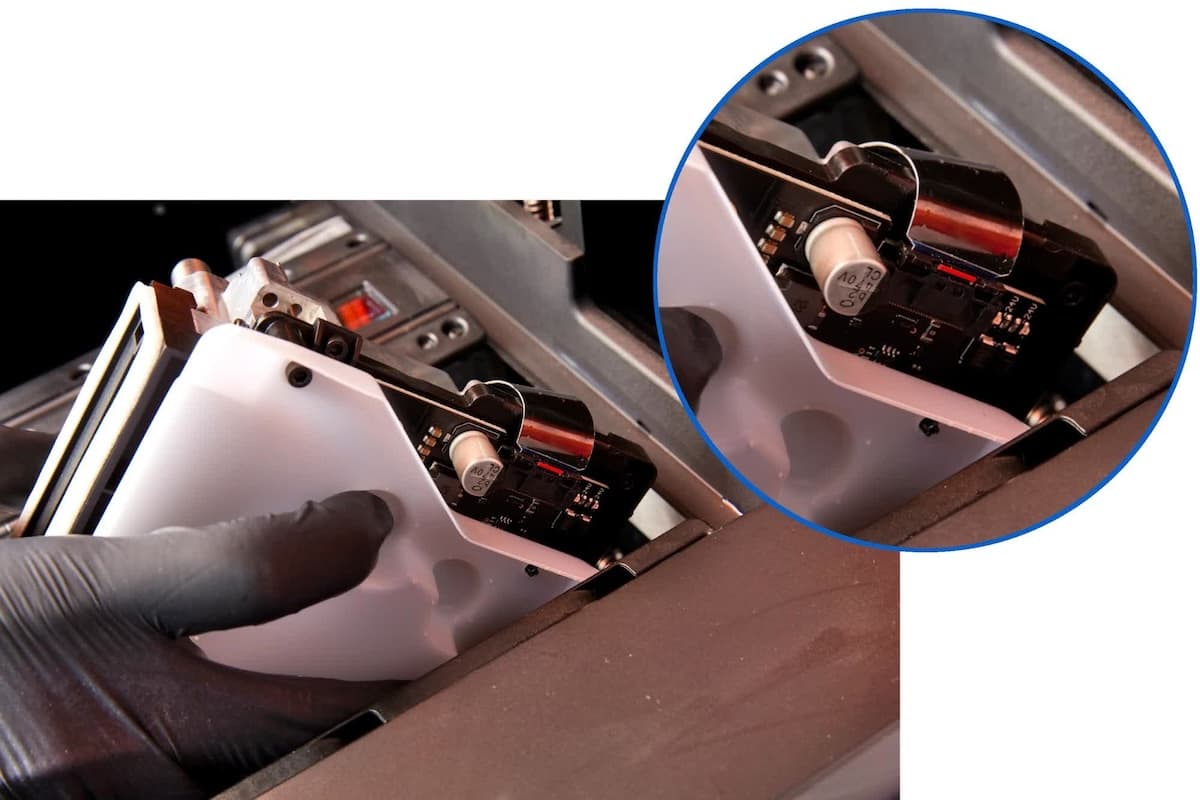

第 4 步：断开带状电缆连接
将 LPU 向前倾斜，朝向打印机前部。你将看到一条黑色的带状电缆，该电缆连接到 LPU 的背面。
注意：
LPU 带状电缆较为脆弱。请勿弯折带状电缆，否则会造成损坏。

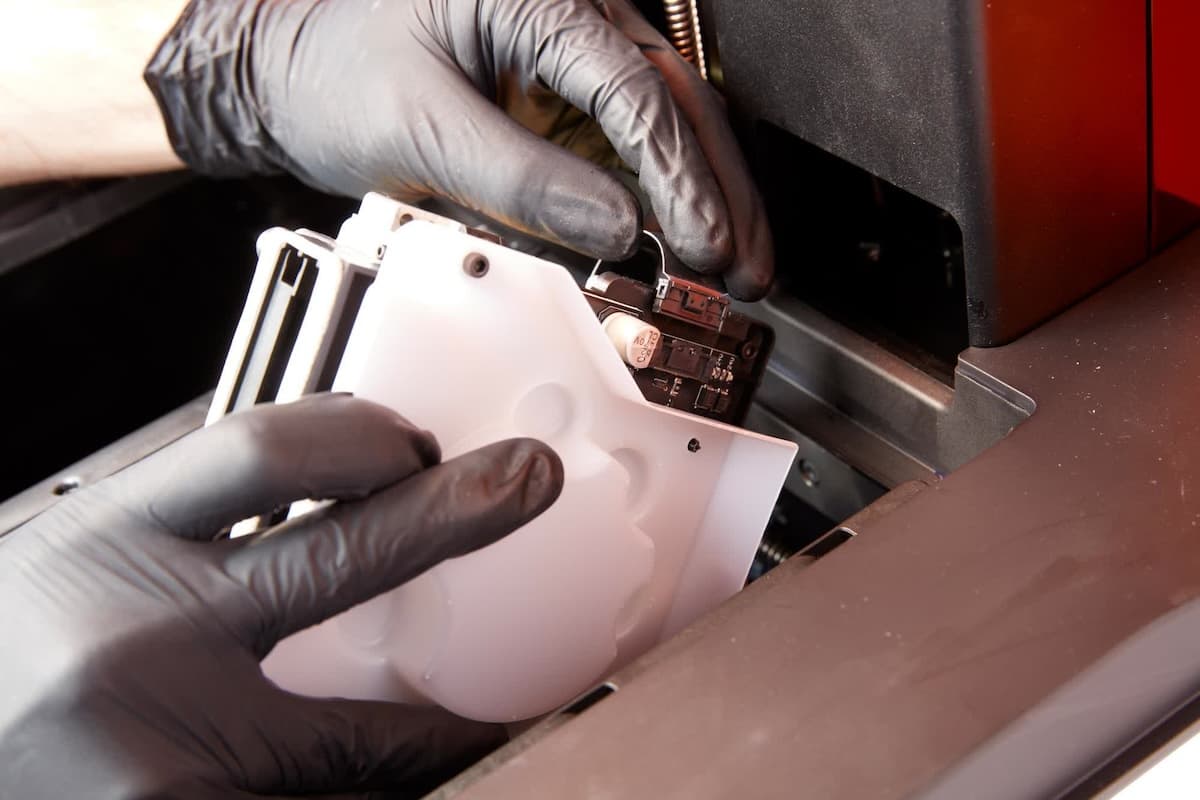

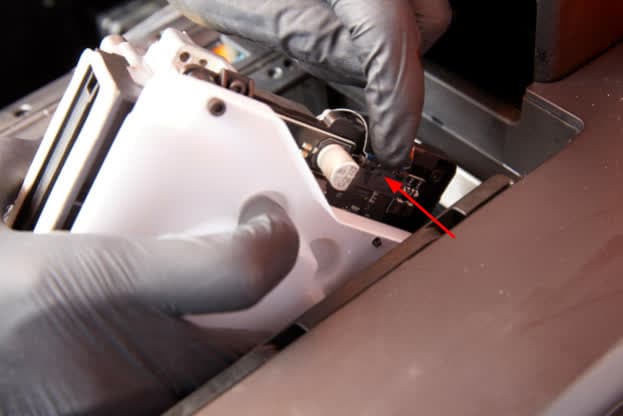

带状电缆插头的底部有一个小插片。将其压向打印机的左侧（即朝向电缆），然后轻轻拉动插头，将带状电缆从 LPU 上断开。您会发现使用较小的塑料工具（如一把镊子）来按压插片会更容易。

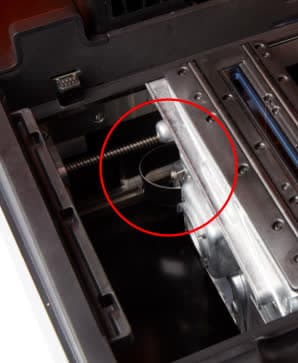

将带状电缆穿过 LPU 箱，使带状电缆连接器停靠在 LPU 箱内部。这将避免带状电缆在接下来的 LPU 拆卸过程中受到损坏。

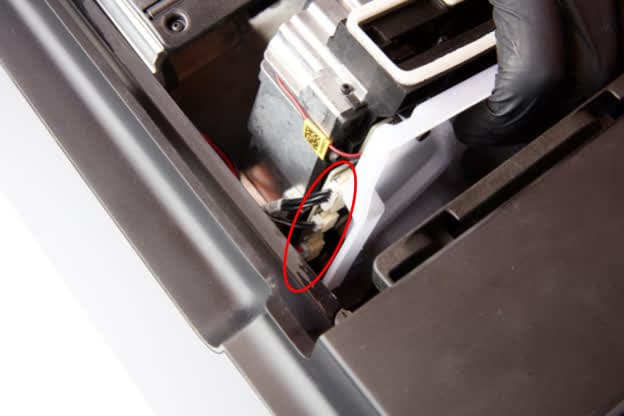

第 5 步：断开前部电缆

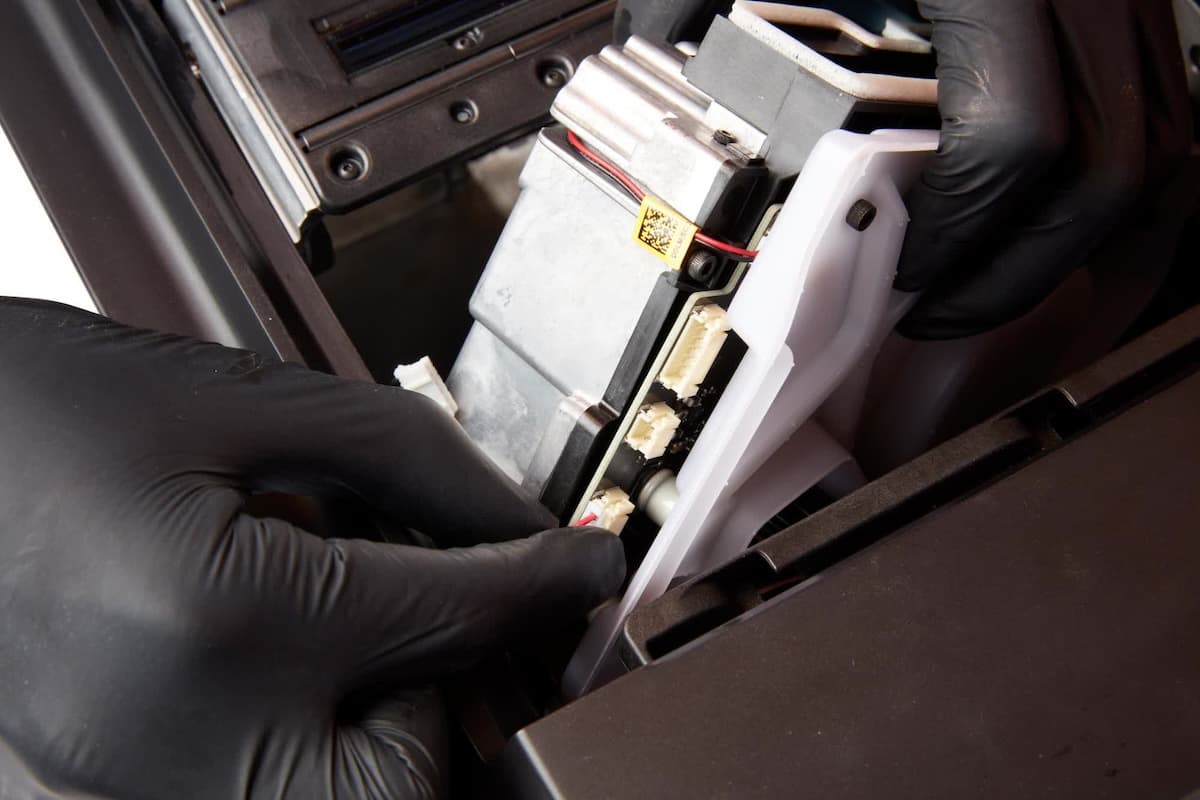

将 LPU 向后倾斜，朝向打印机的背部。你将看到三条电缆，这些电缆连接到 LPU 的前部。抓住三根电缆中任意一根的插头，然后轻轻地将其从 LPU 上拔下以断开电缆。

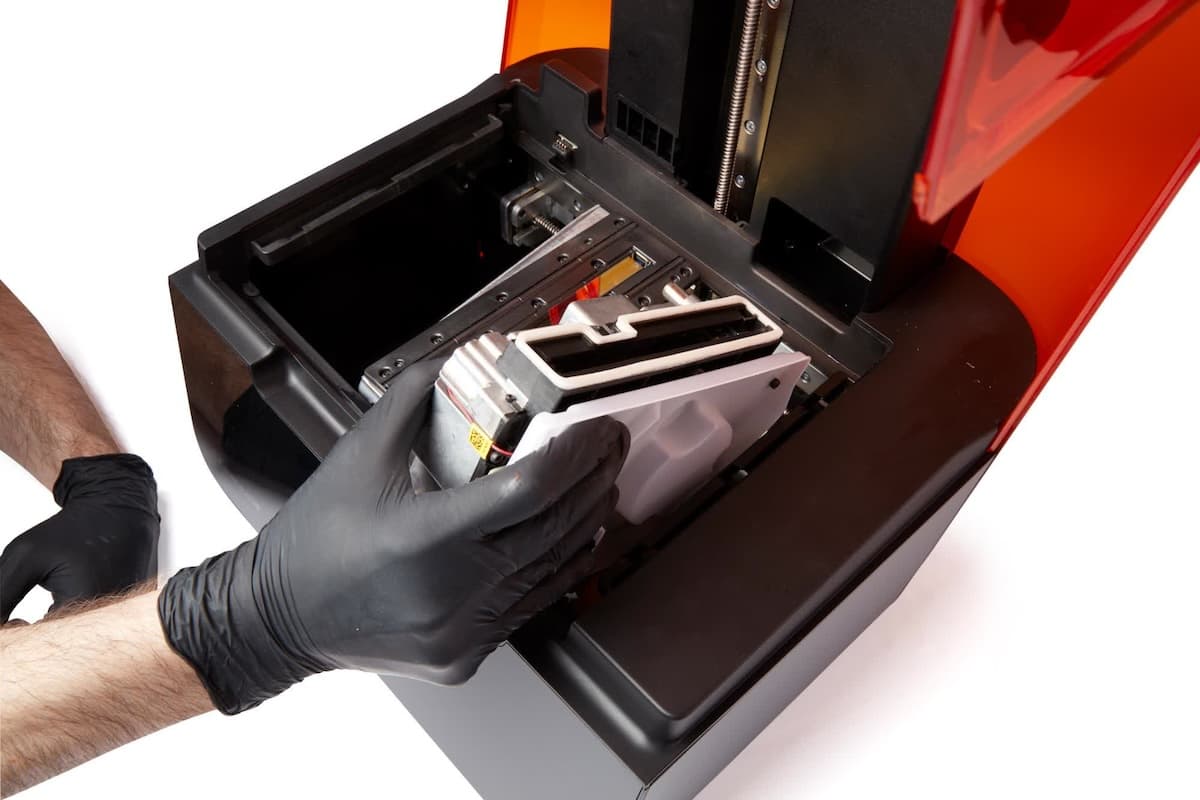

第 6 步：拆卸 LPU
从打印机中取出 LPU 并放在一边。如果 LPU 表面或里面有树脂，则将其放在远离打印机的纸巾上以避免污染其他表面。
可选：更换 LPU 带状电缆
概览：如果 LPU 带状电缆在更换 LPU 之前或期间已损坏，请拆卸并更换带状电缆。
第 1 步：断开打印机的带状电缆连接

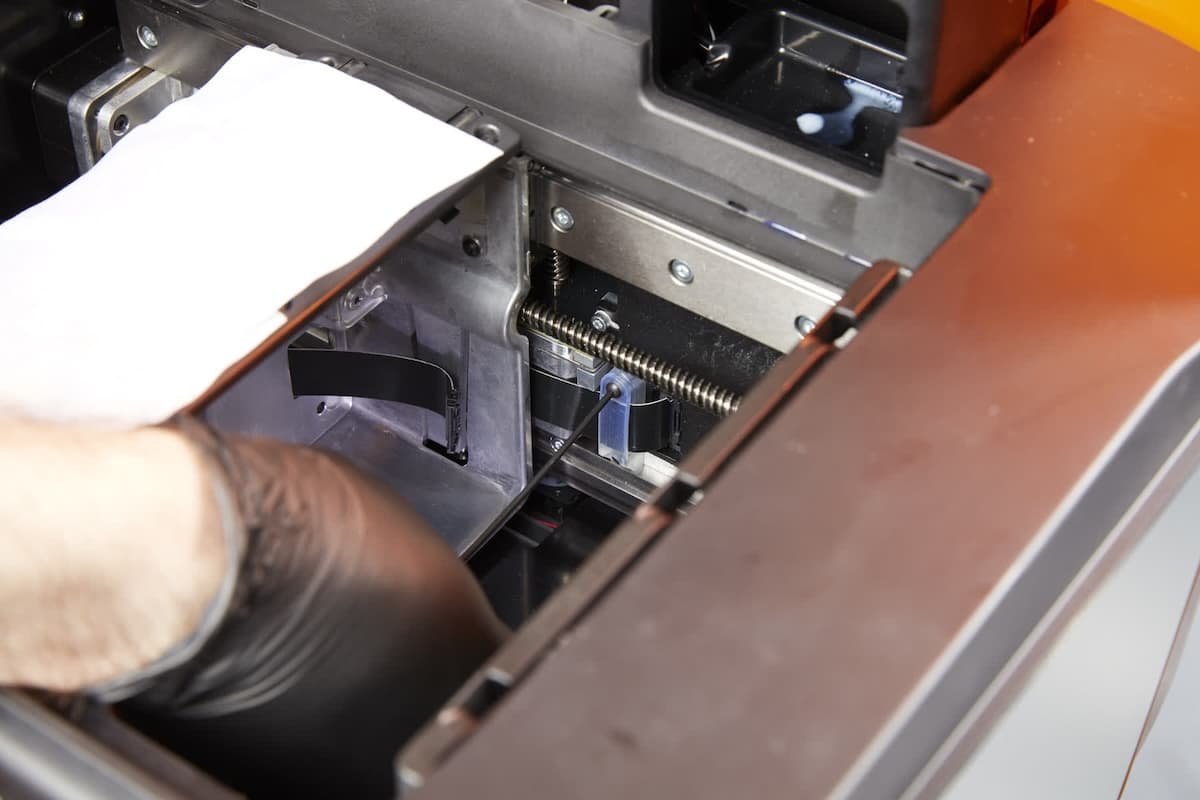

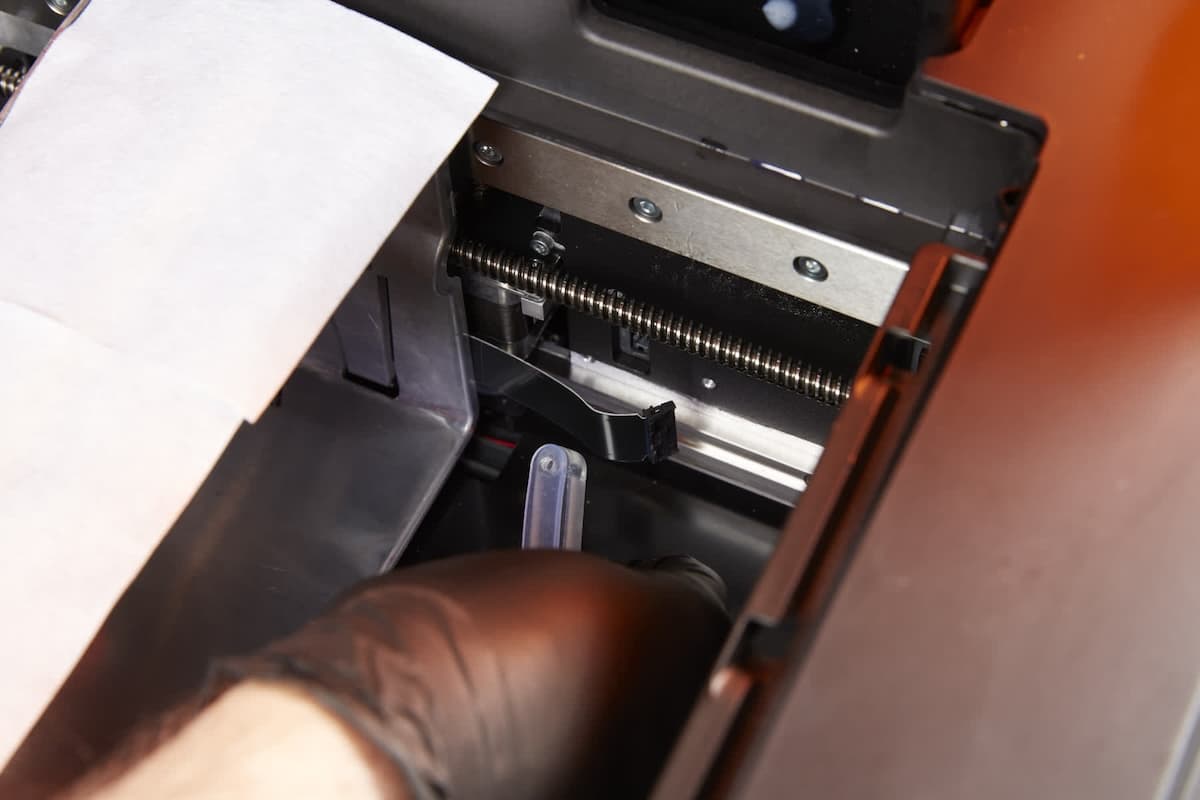

使用随附的 2mm 六角扳手，拧下并取下将 LPU 带状电缆固定夹固定在打印机框架上的两颗 2mm 螺丝。

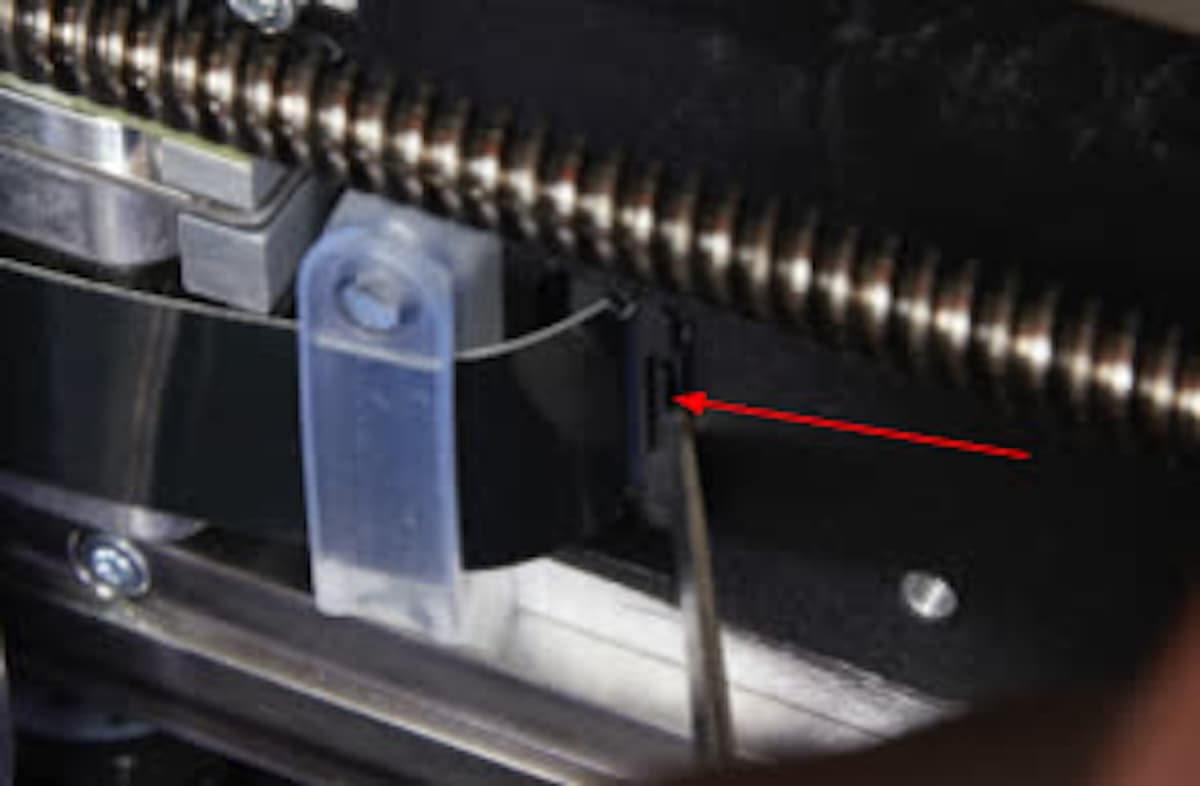

带状电缆插头的底部有一个小插片。将其压向打印机的左侧（即朝向电缆），然后轻轻拉动插头，将带状电缆从打印机中断开。您会发现使用较小的塑料工具（如一把镊子）来按压插片会更容易。
取下带状电缆上的固定夹并放在一旁。
第 2 步：拆卸带状电缆

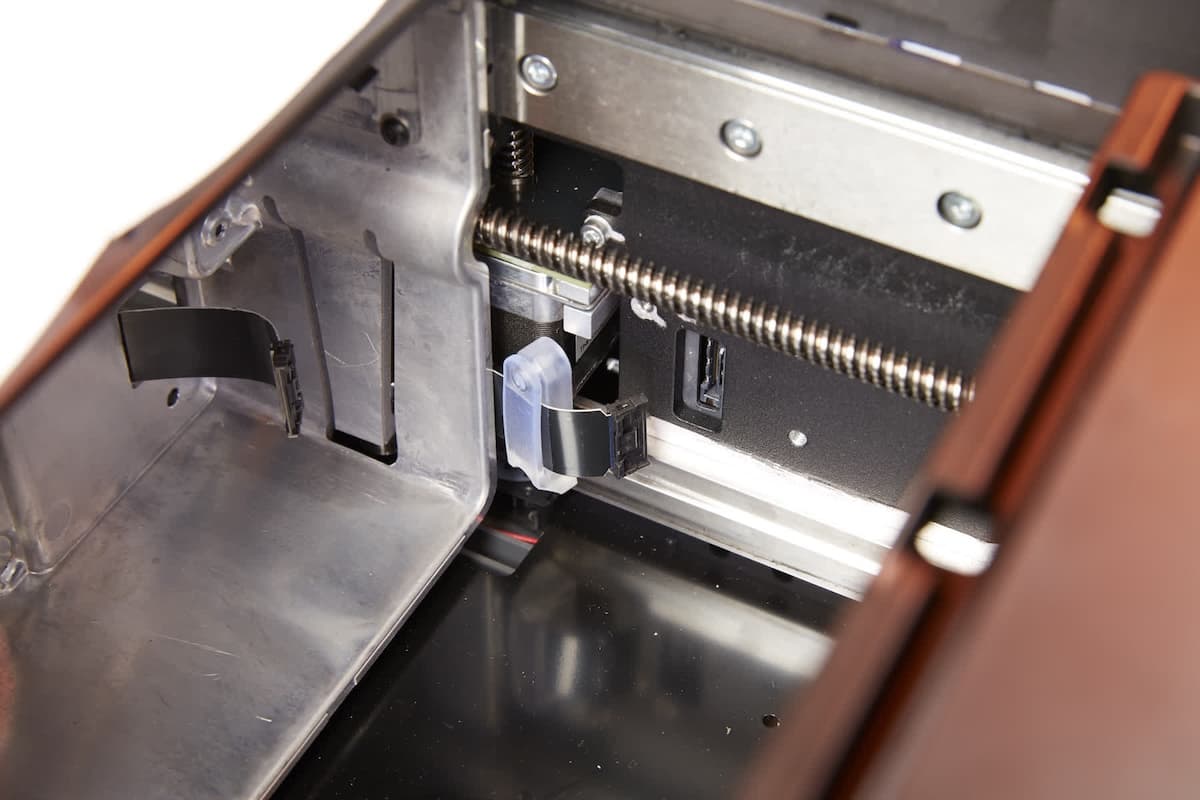

轻轻地将带状电缆从 LPU 箱和打印机背部之间穿过以将其从打印机中取出。
第 3 步：连接新的带状电缆

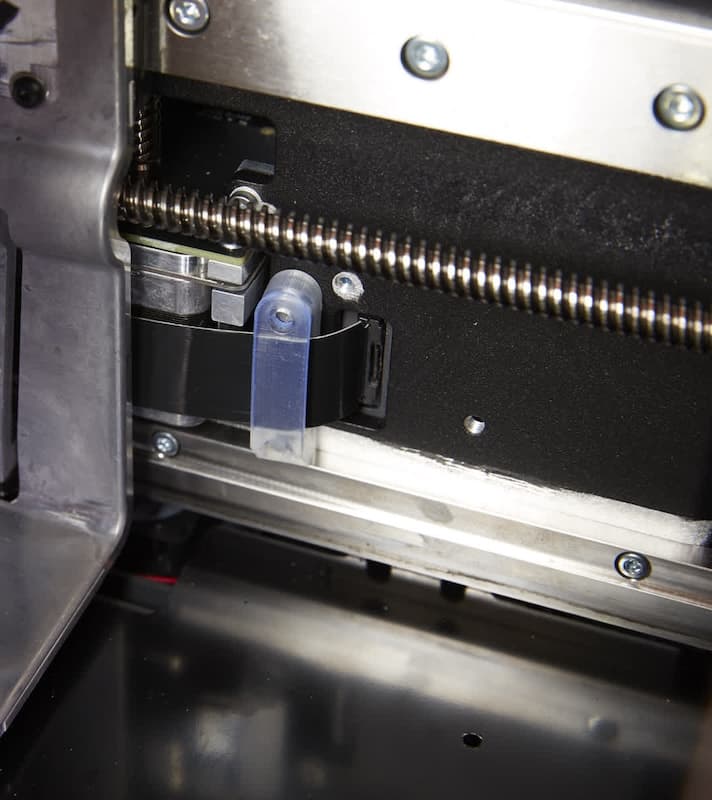

将带状电缆固定夹滑动到新带状电缆的一端。将带状电缆连接到打印机机身内的电缆连接器上，确保电缆已完全就位。电缆只能沿一个方向插入。
第 4 步：将带状电缆穿过 LPU 箱体

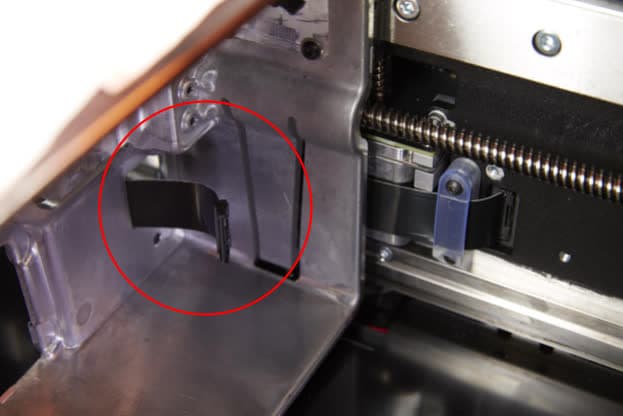

将带状电缆的自由端穿到左边，即 LPU 箱的后面。然后，通过 LPU 箱左侧的小矩形孔将其穿回 LPU 箱。
第 5 步：固定带状电缆
将两颗 2mm 六角螺丝插入带状电缆固定夹，并将其拧入打印机框架。使用提供的 2mm 六角扳手拧紧两个螺丝，直至恰好吻合。
安装新的 LPU
概览：拆卸旧 LPU 后，连接并安装 LPU 替换件。
第 1 步：清理 LPU 箱体
如果旧 LPU 上有树脂，请用纸巾清理 LPU 箱体内部，然后再继续操作。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
第 2 步：准备 LPU

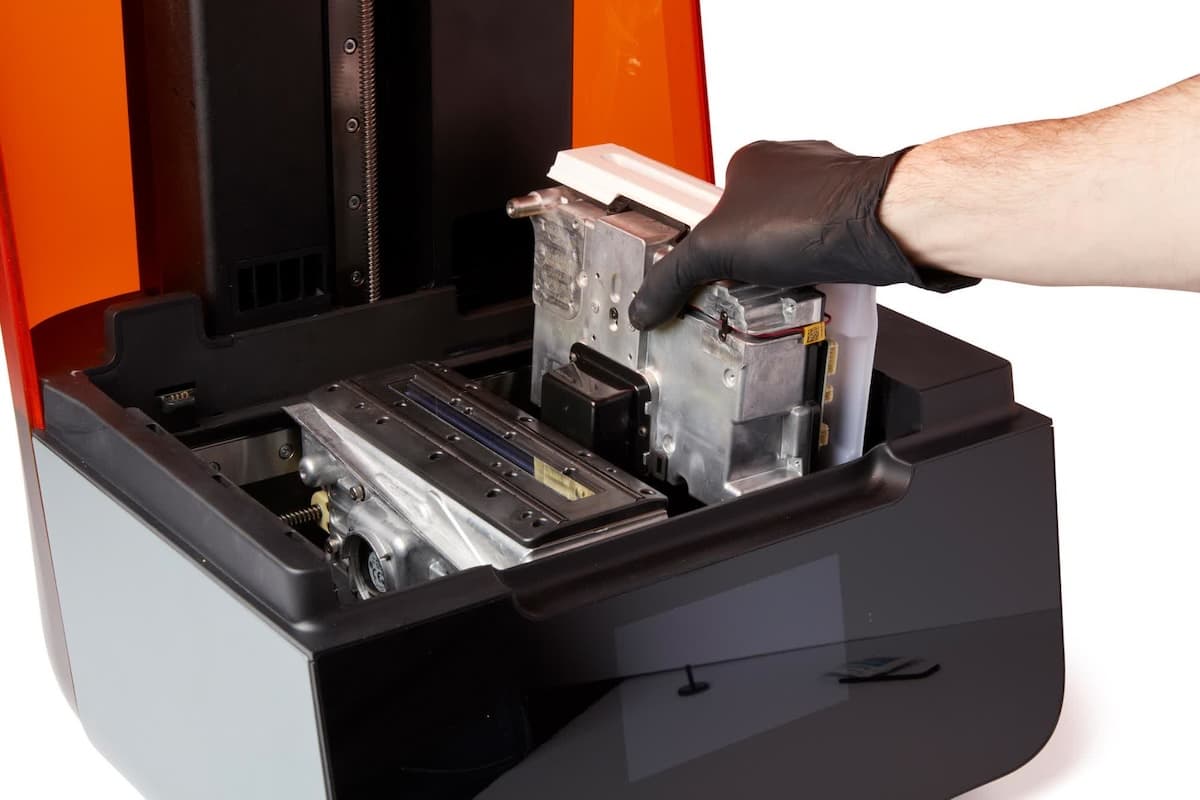

小心地从包装中取出新的 LPU。此时请勿移除模块的盖子。沿着与旧模块相同的方向将 LPU 插入打印机。
第 3 步：重新连接前部电缆
将 LPU 向后倾斜，朝向打印机的背部。将三根电缆重新连接到 LPU 的前部，确保每根电缆均已完全就位。每个插头大小不同，这样它们才能分别插入对应的连接器。
注意：
请勿弯曲 LPU 连接器内的引脚。

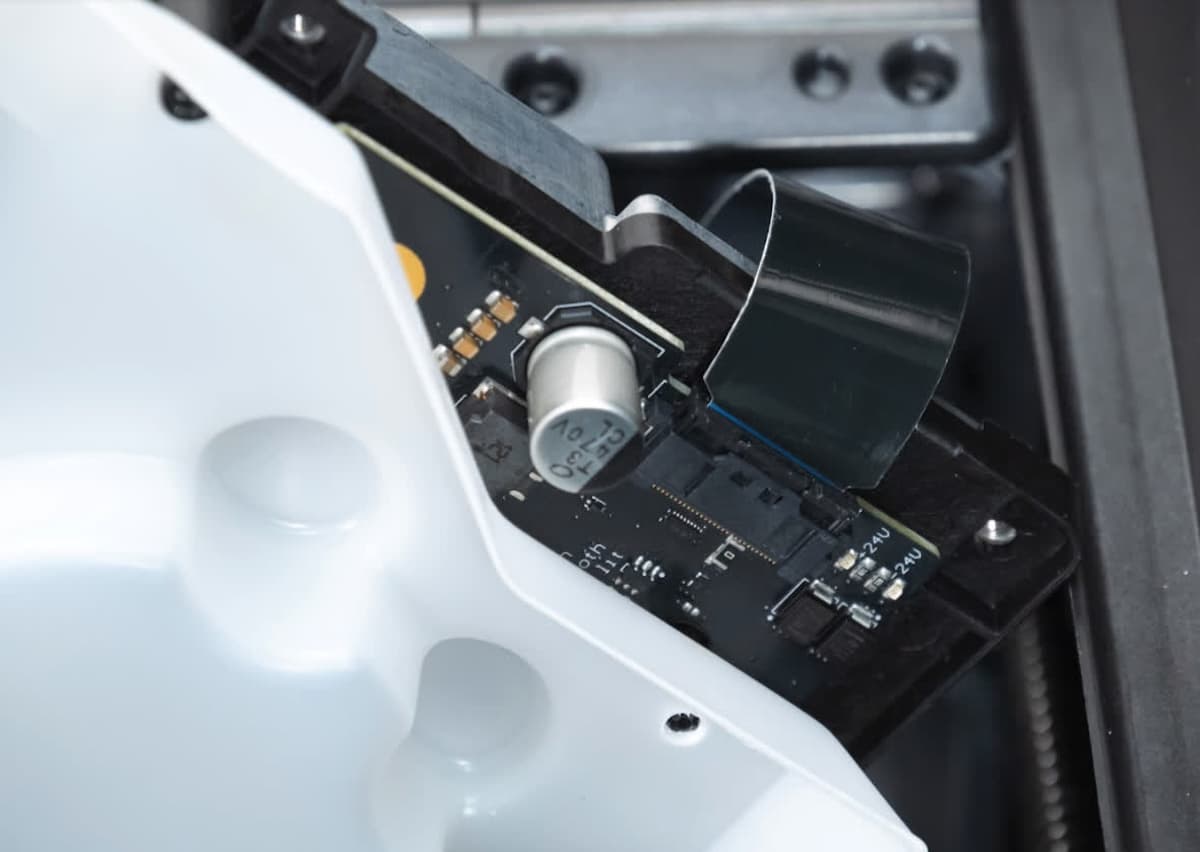

第 4 步：重新连接带状电缆
将 LPU 向前倾斜，朝向打印机的前部。将带状电缆重新连接到打印机背部的电缆连接器上，确保电缆已完全就位。
第 5 步：将 LPU 插入 LPU 箱体
移除 LPU 的盖子。轻轻地将带状电缆穿过 LPU 箱的背部，同时将 LPU 引导到位。
注意：
将 LPU 插入其外壳时，请小心不要挤压或折叠 LPU 带状电缆。损坏 LPU 带状电缆会使打印机无法正常工作。
请勿将前部电缆塞入或强行挤入 LPU 箱内。LPU 箱内还有齿轮和其它活动部件。如果这些电缆卡在这些活动部件上，打印机就会损坏，并需要修理。

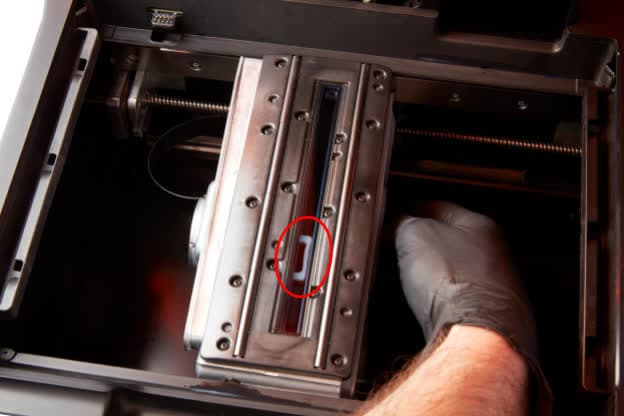

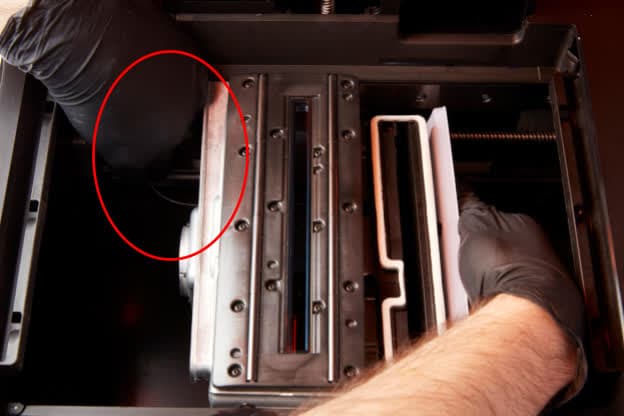

推动 LPU 右侧的塑料盖，将 LPU 压入机箱内。确保不要推动盖子下方的电路板。当 LPU 就位后，通过滚轴支架中的激光窗口仍可看到 LPU 顶部的白色垫圈。

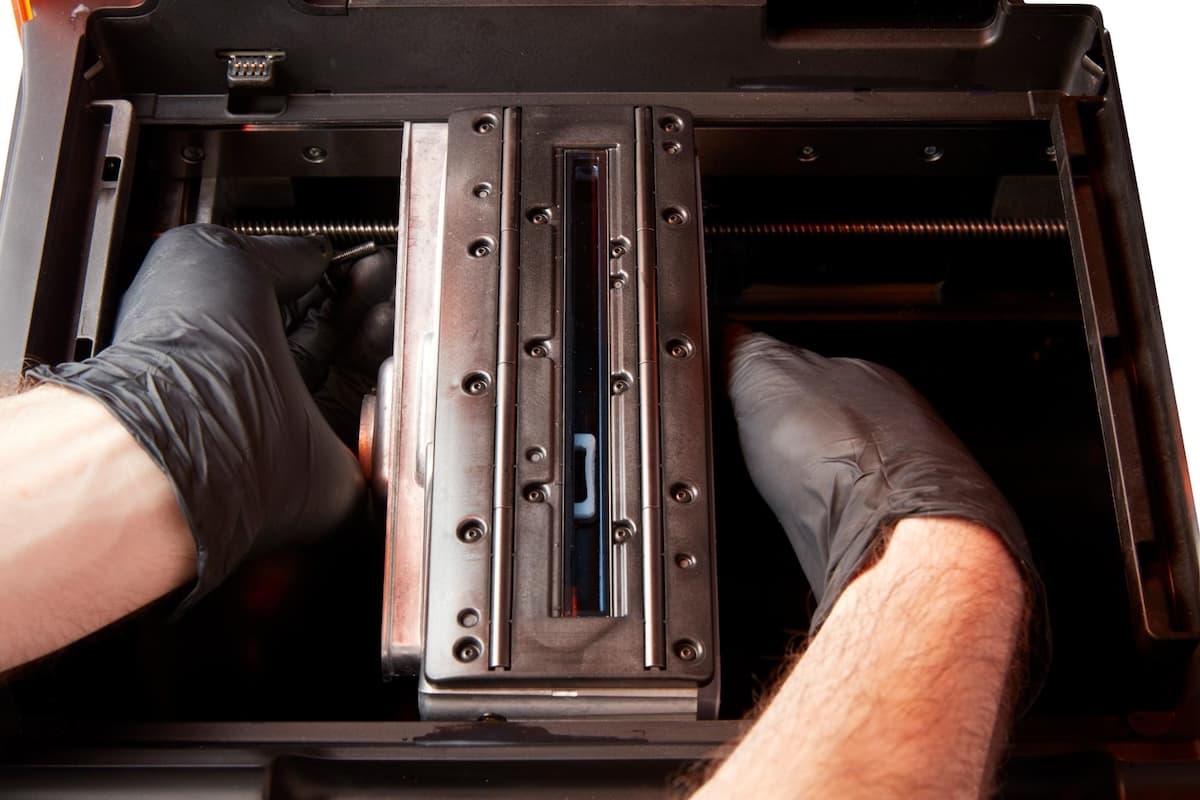

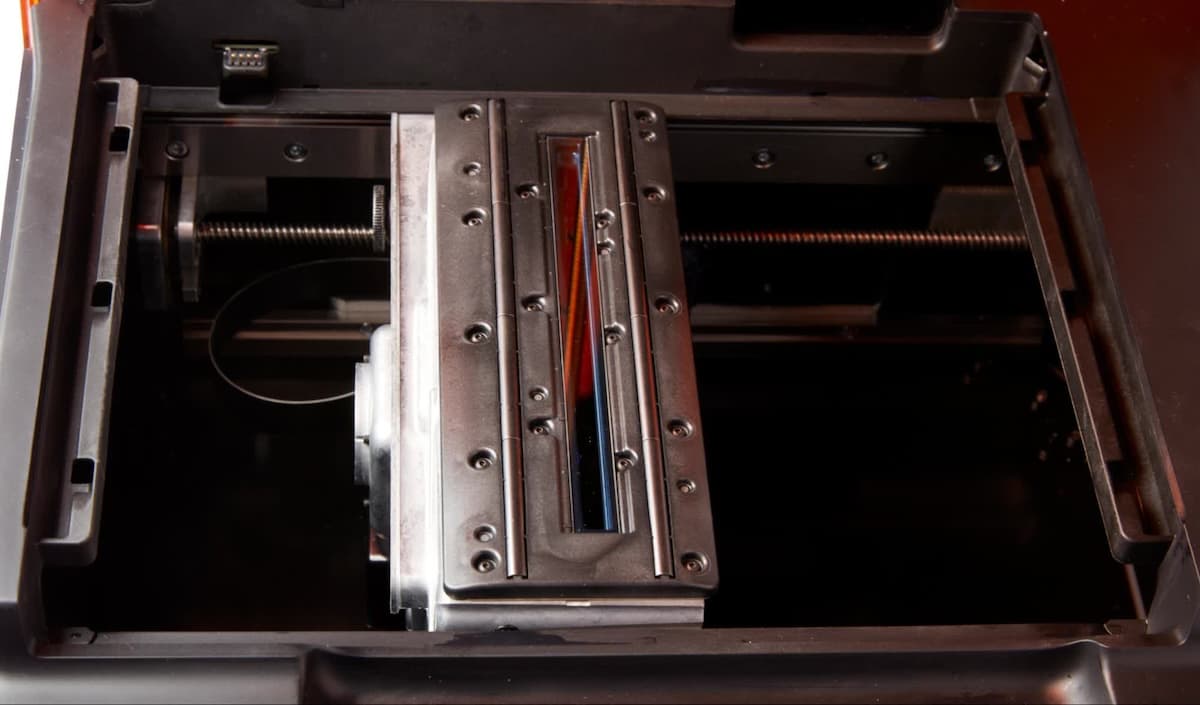

第 6 步：固定 LPU
将大头螺丝插入 LPU 箱左侧的孔内并拧紧。拧紧大头螺丝将把 LPU 进一步拉入机箱。当 LPU 完全就位后，应不再看得见白色垫圈。
手动拧紧三个六角螺丝，以确保它们已正确拧入 LPU 中。使用随附的六角扳手拧紧六角螺丝，直至完全紧固。请勿过度拧紧螺丝。
拧紧六角螺丝后，请检查大头螺丝，如有必要则将其再次拧紧。

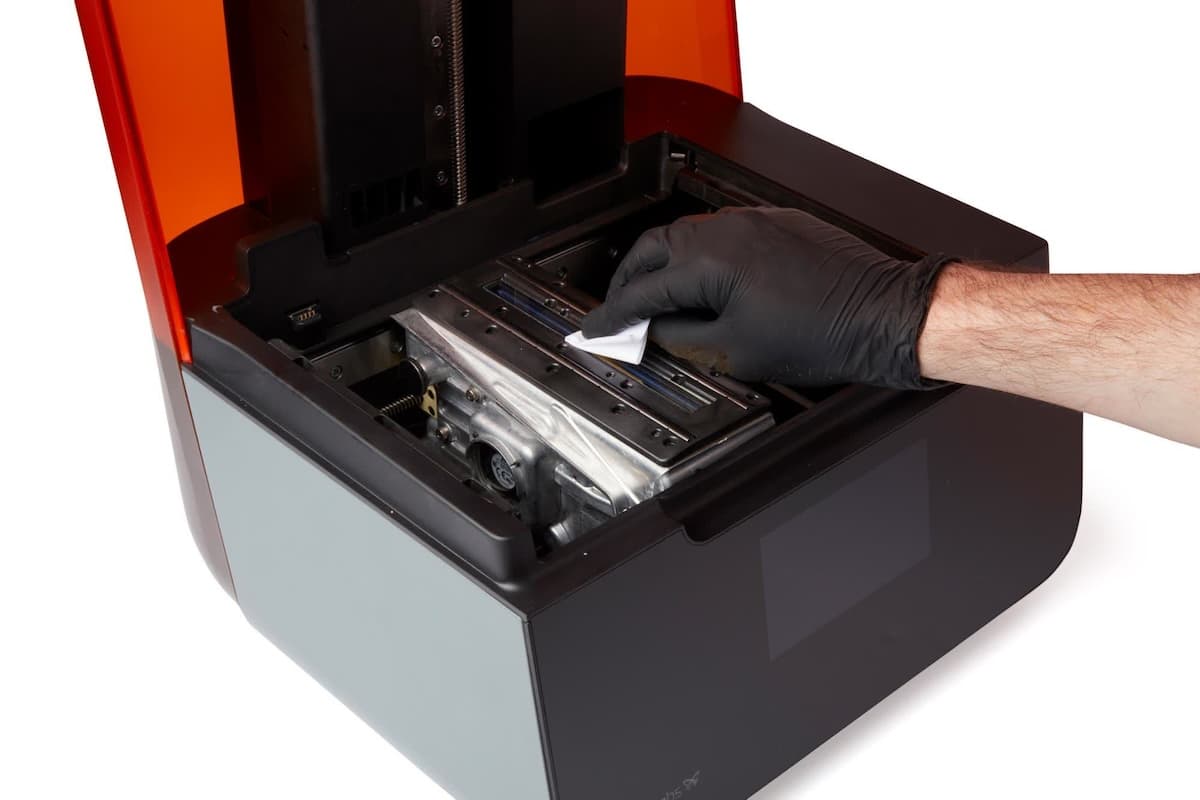

第 7 步：清洁光学窗口
检查滚轴支架内的光学窗口上是否有碎屑或污迹。如果该窗口很脏，则使用随附的玻璃清洁布进行清理。从距离光学窗口较远的一端开始，使纸巾缓慢向朝您所在方向移动进行擦拭。反复擦拭，直至窗口表面完全干净。
完成修复
概览：安装新 LPU 后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源。打印机将进行初始化。LPU 将返回初始位置进行校准。
第 2 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以共享该程序的结果。
