所需物品：
Formlabs：
- X 轴限位开关
- 2.5mm 六角扳手
第三方：
- 丁腈手套
可选物品：
- 3mm 六角扳手
- 2mm 六角扳手
- T10 梅花扳手
白皮书
更换 Form 3 X 轴限位开关
更换 Form 3 X 轴限位开关
打印机使用 X 轴限位开关检测 Light Processing Unit (LPU) 是否已经到达打印机腔体的左端。如果 X 轴限位开关损坏或发生故障，LPU 可能无法正常移动，打印机可能会显示错误信息。
使用本指南来拆卸和更换 Form 3 X 轴限位开关。
预计所需时间：10－20 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form 3 打印机和无尘的工作区，以便更换 X 轴限位开关。
注意：
X 轴限位开关属于敏感电子元件。未经指示，请勿从包装中取出 X 轴限位开关。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴入打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 易燃且存在火灾隐患。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸后部外壳（可选）
概览：更换 X 轴限位开关时，无需拆卸打印机的任何其他部件。不过，拆掉打印机的后部外壳可以腾出更多工作空间，并且可以接触到两侧的开关。

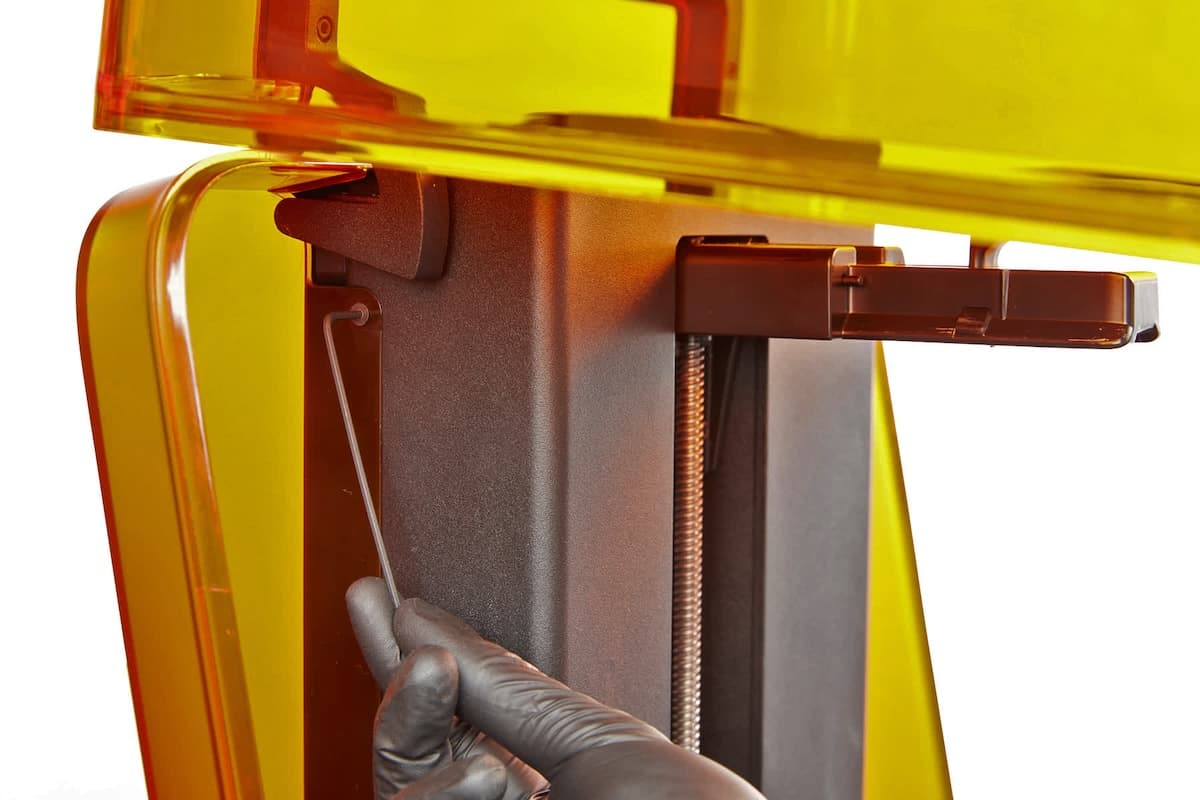

第 1 步：拧下后壳螺丝（内部）
打开打印机机罩。Z 轴塔的每一侧各有一颗螺丝。根据您的打印机购买时间，可能是 2mm 六角螺丝或 T10 梅花螺丝。使用相应的扳手拧松并取下 Z 型塔侧面的两颗螺丝。

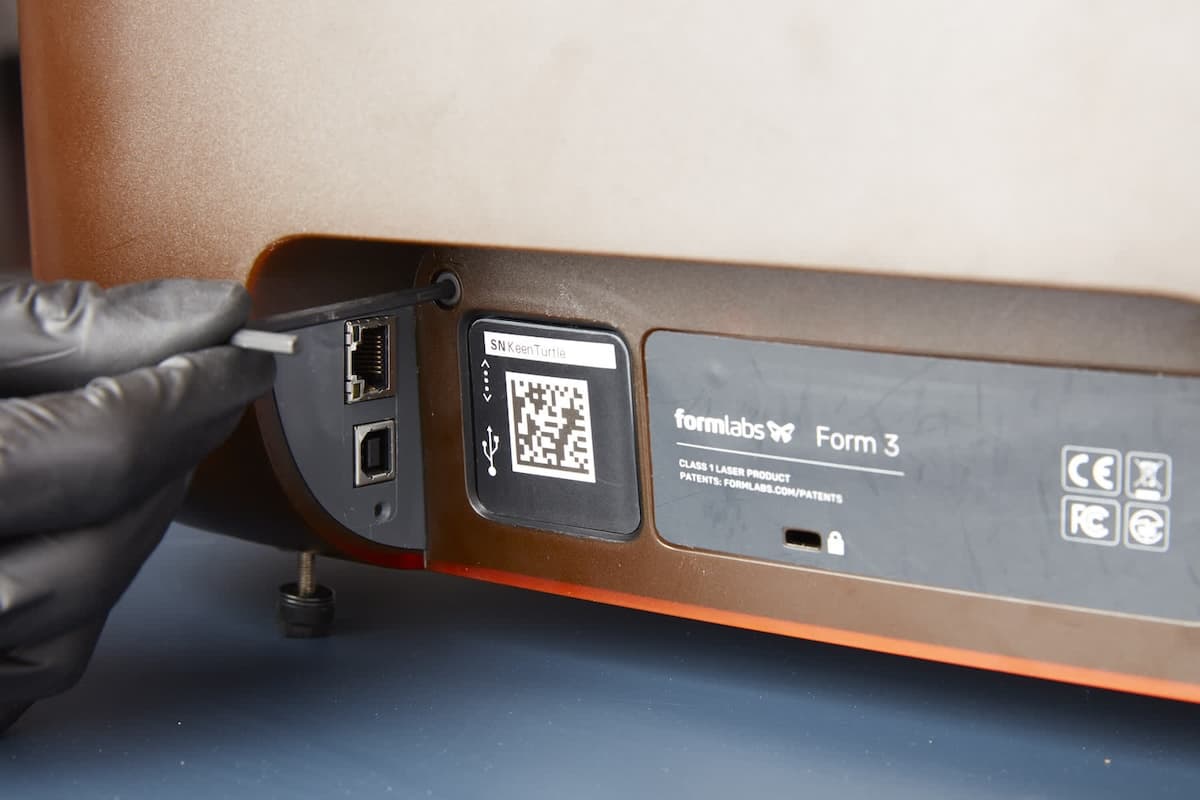

第 2 步：拧下后部外壳螺丝（外部）
转动打印机以便操作其后部。使用 3mm 六角扳手，拧松并取下打印机背面靠近电源和数据端口的两颗螺丝。

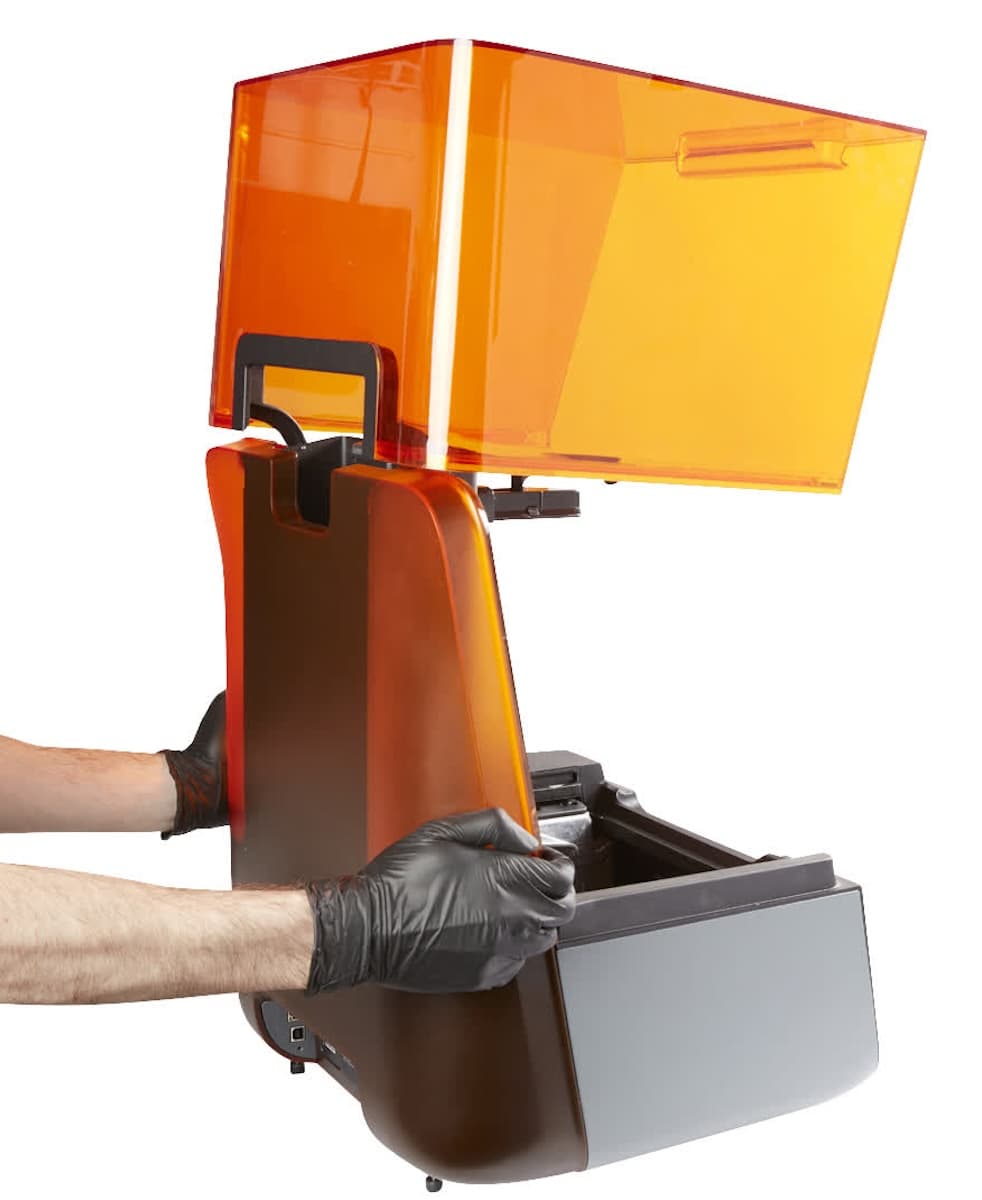

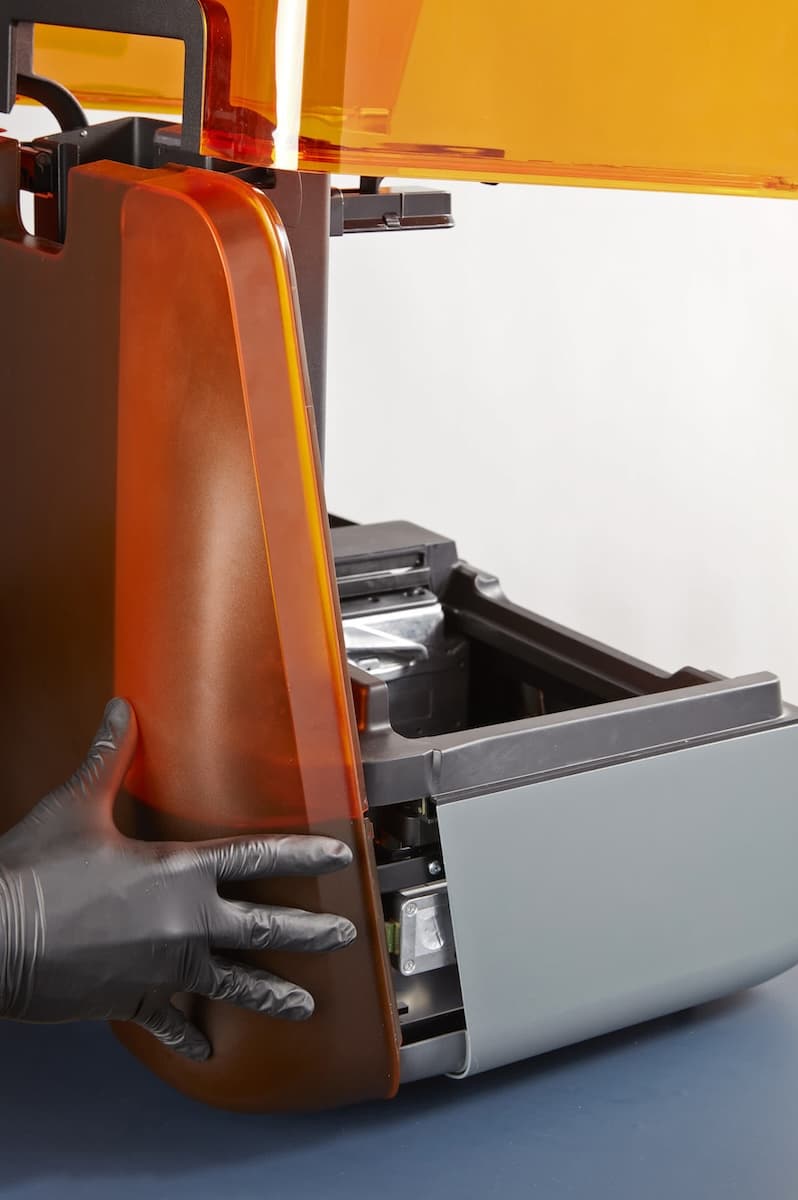

第 3 步：拆卸后部外壳
轻轻向外弯曲后部外壳的侧面，使其脱离打印机框架。直接将后部外壳拉离打印机以将其拆卸。将后部外壳放在一旁。

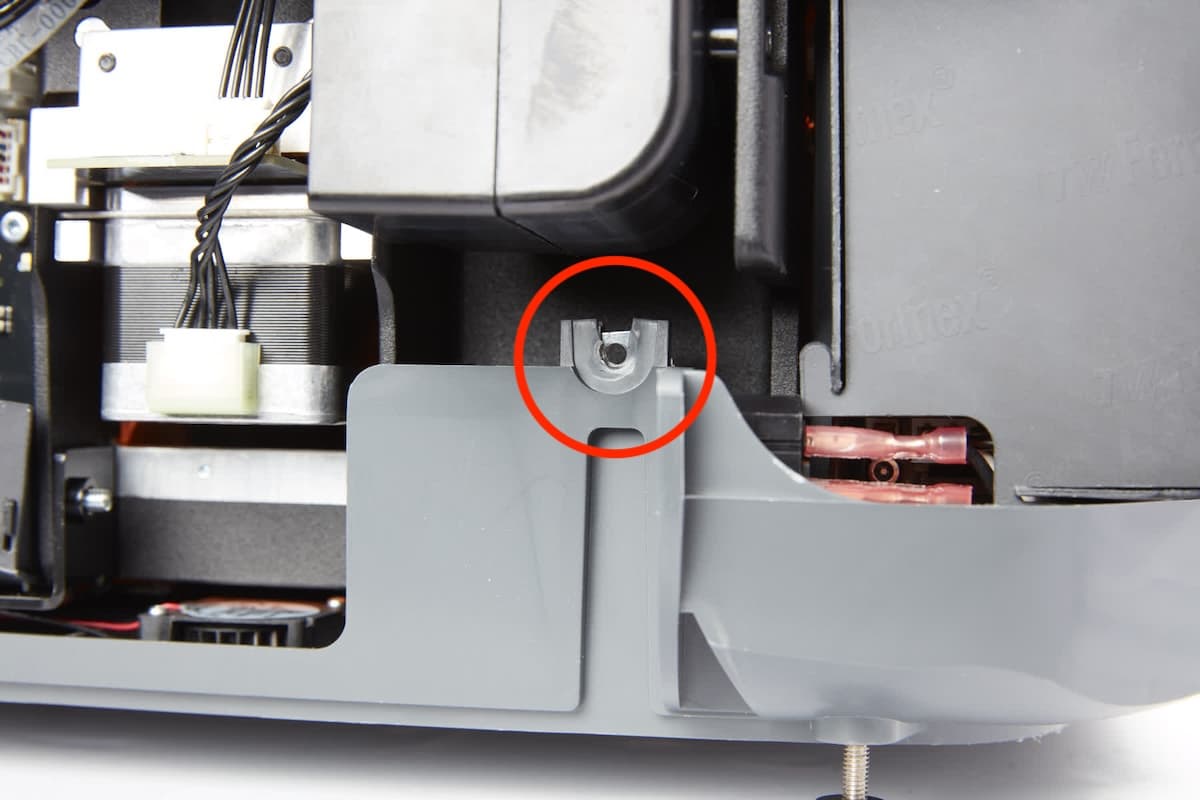

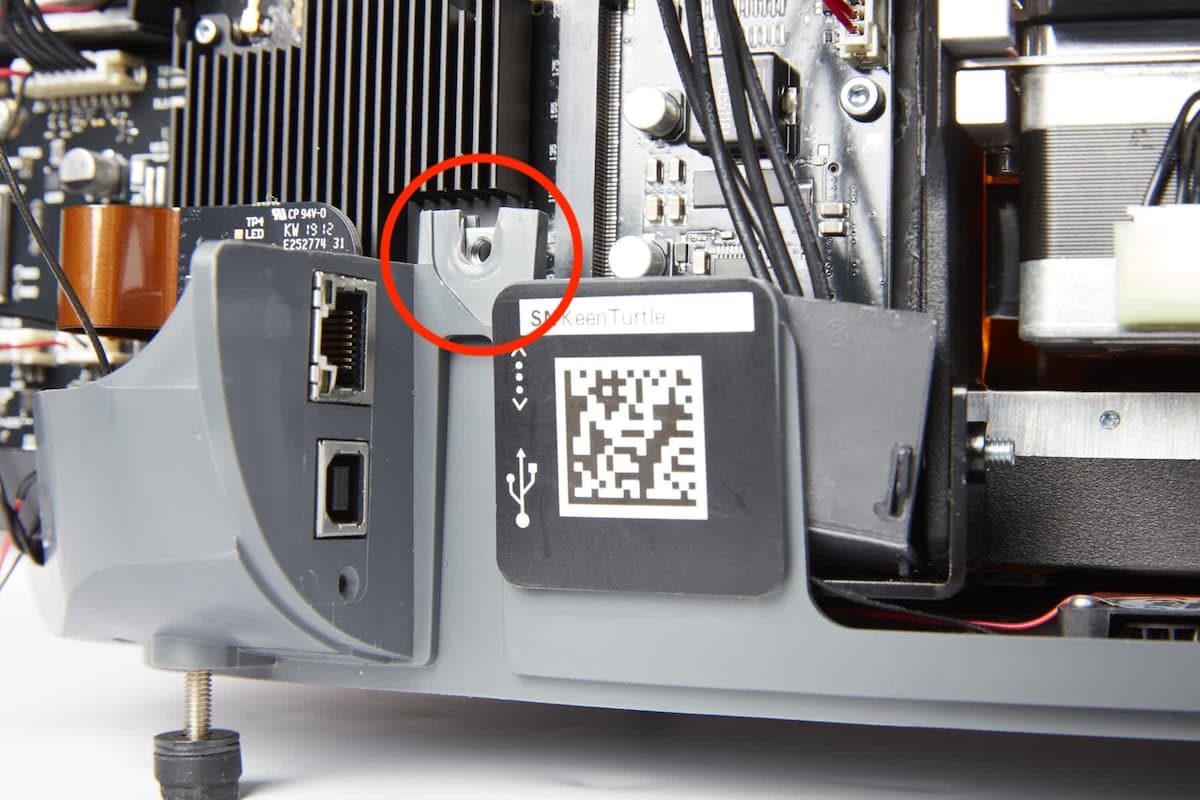

找到（但不要移除）保留在下部外壳中的两个螺母（这两个螺母先前用于固定后部外壳的外部螺丝）。确保拆卸后部外壳时螺母并未松动。
拆除 X 轴限位开关
概览： 拔下插头并拆卸损坏的 X 轴限位开关。
注意：
Form 3 包含敏感电子元件。在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

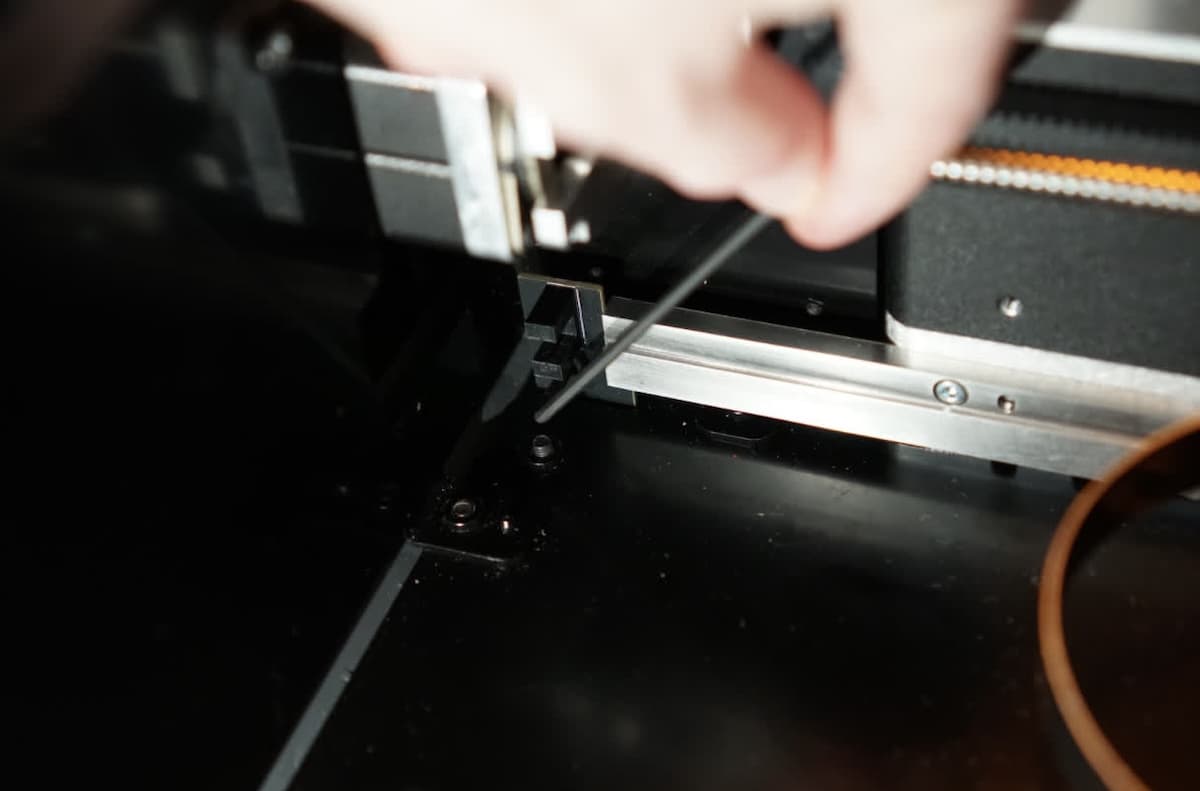

第 1 步：拧下 X 轴限位开关
使用 2.5 mm 六角扳手，拧松将限位开关电路板固定到打印机机架上的单个螺丝。这个螺丝可能拧得很紧，需要用力才能拧松。确保只拧动连接到限位开关的螺丝，而不是打印机附近的其他螺丝。从打印机上取下螺丝，并将其放在一边。

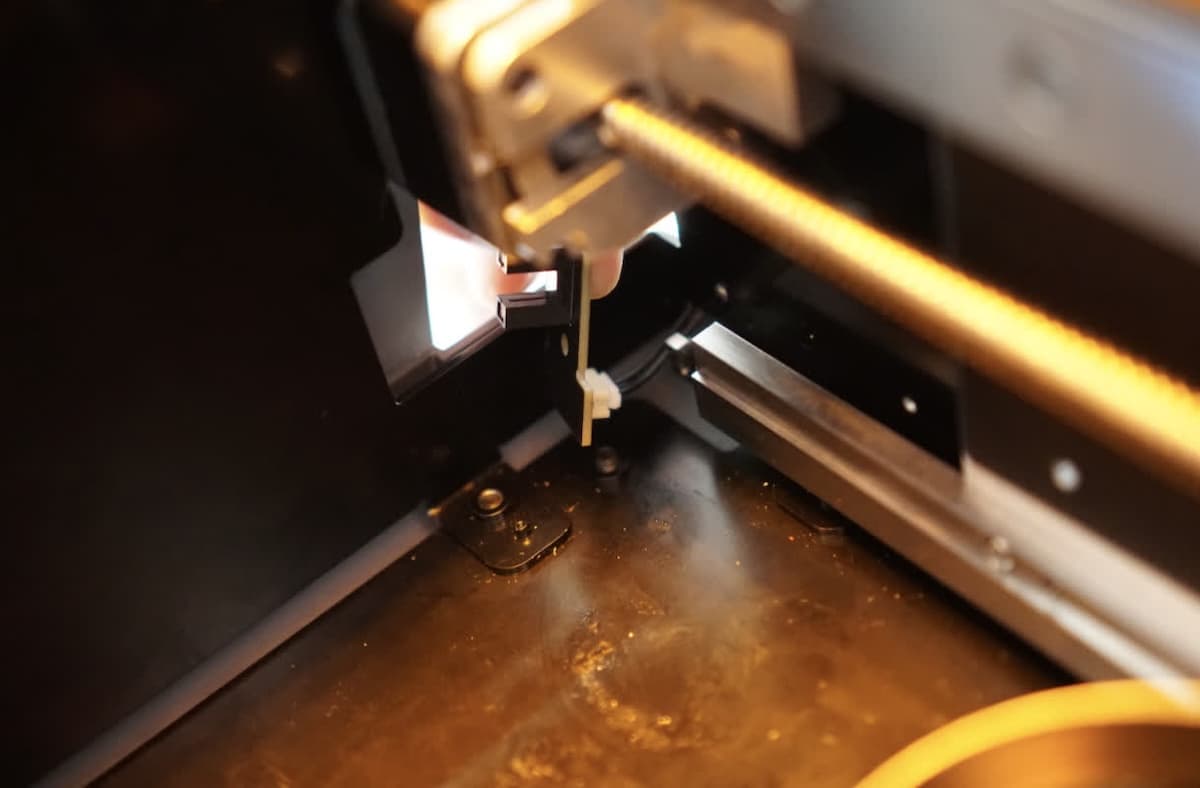

第 2 步：拆卸 X 轴限位开关
限位开关通过其电缆连接到打印机上。将限位开关向打印机左壁移动，向上提起，然后向打印机前部拉出，即可露出电缆。

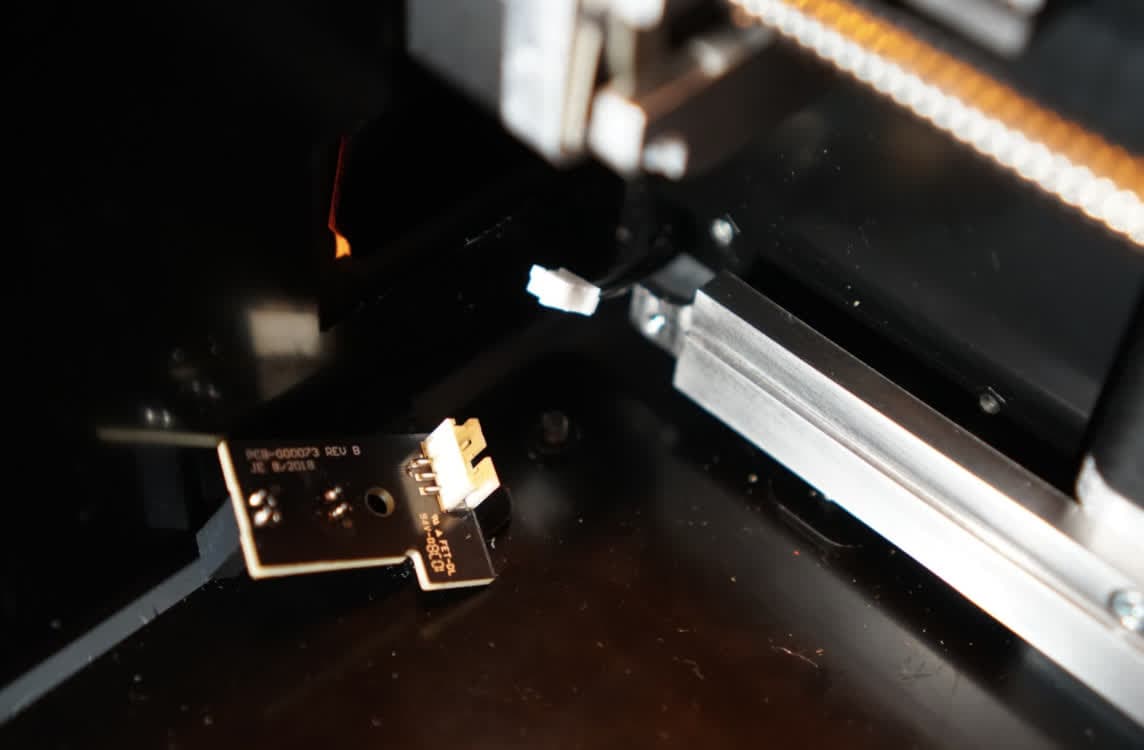

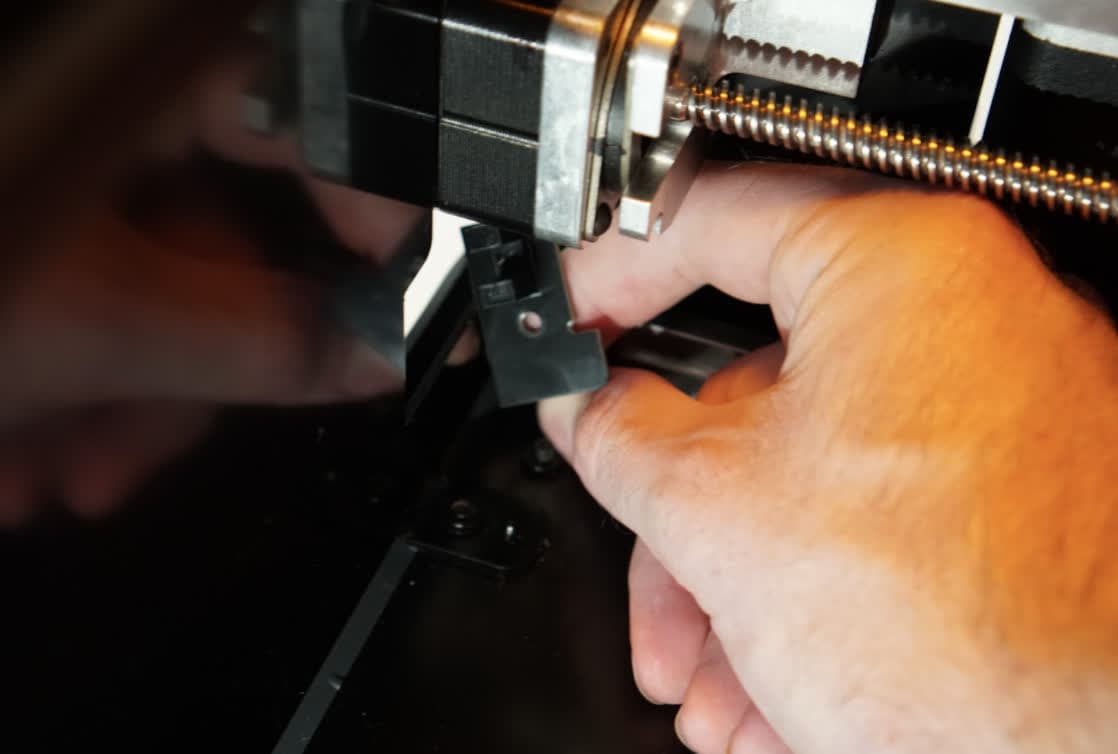

第 3 步：断开 X 轴限位开关电缆
找到 X 轴限位开关后面的电缆。握住连接器的塑料外壳，然后从 X 轴限位开关上断开电缆的连接。请勿拉扯单独的电线。
将损坏的开关放在一边。不要让拔下的电缆掉落或掉回打印机机身中，因为这可能会使其难以收回。
安装新的 X 轴限位开关
概览： 拆卸旧的 X 轴限位开关后，连接并安装 X 轴限位开关替换件。
第 1 步：重新连接 X 轴限位开关电缆
从包装中取出 X 轴限位开关替换件。抓紧 X 轴限位开关电缆，将新的限位开关推到上面并插入。

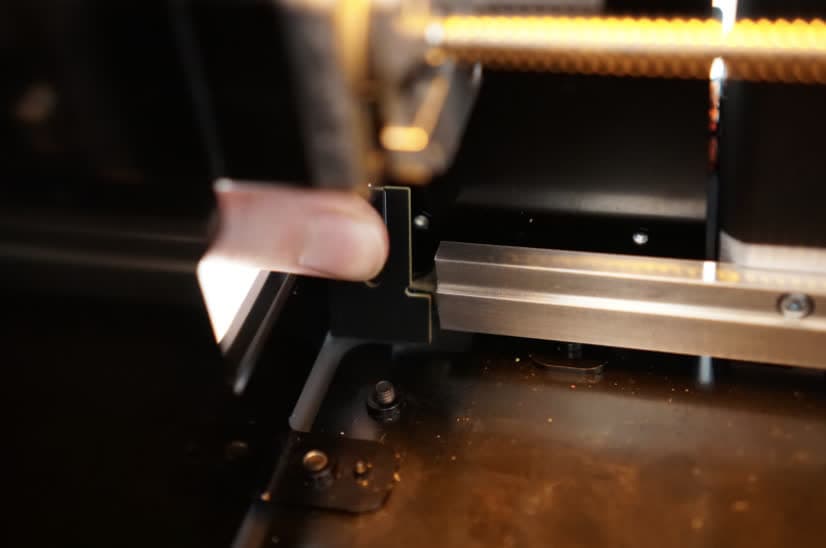

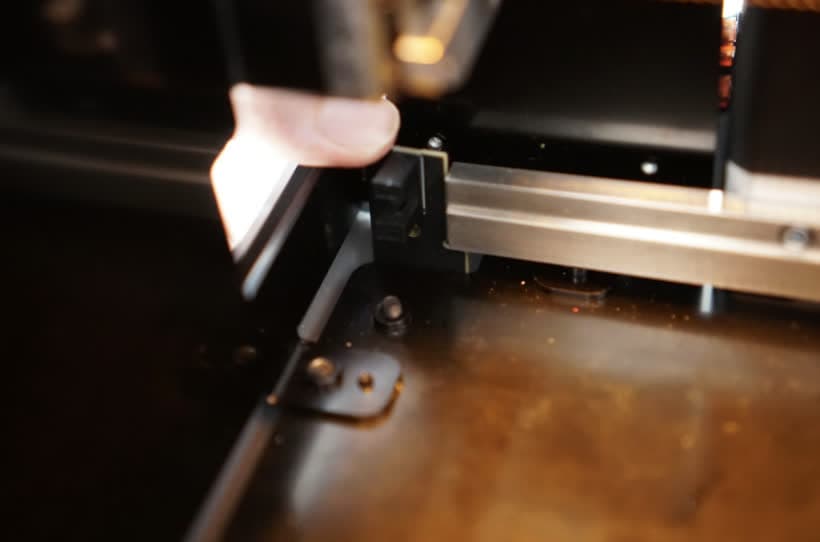

第 2 步：安装 X 轴限位开关
将限位开关推回打印机框，然后向下推入打印机底板的缝隙中。然后，将开关向右移动，使其与打印机腔体背面的金属导轨齐平。限位开关电路板的“L”形部分紧贴金属导轨的一角，电路板上的螺丝孔与打印机框上的相应孔对准。
第 3 步：安装 X 轴限位开关螺丝
将 X 轴限位开关螺丝放在 2.5mm 六角扳手的末端，插入电路板上的螺孔。拧紧螺丝，直到手指拧紧。
重新安装后部外壳（可选）
概览： 如果之前拆卸了后部外壳，请重新安装。

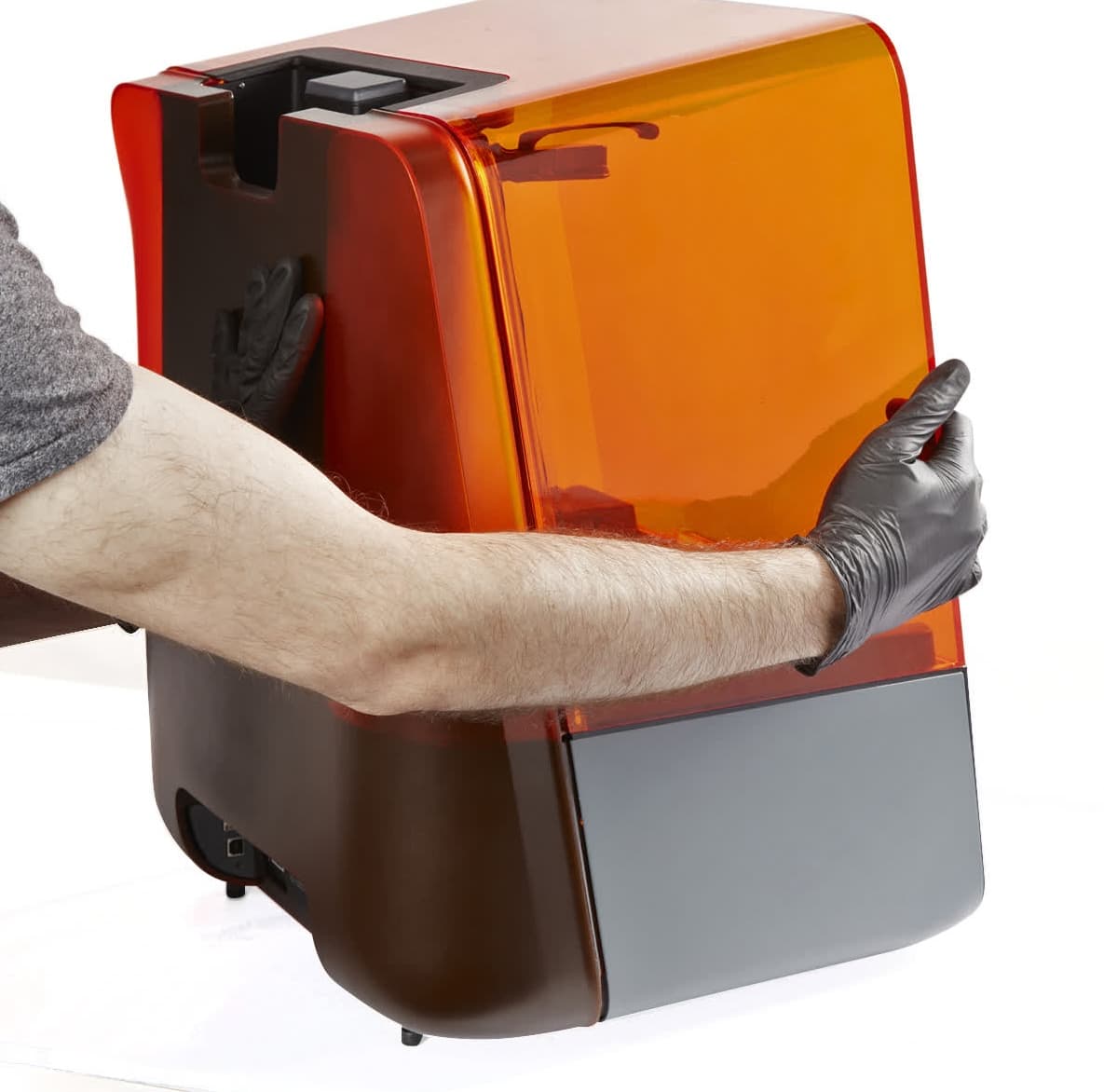

第 1 步：更换后部外壳
将后部外壳放回到打印机上。将其向打印机的前部按压，以确保其完全就位。后部外壳与侧边或底部外壳之间应没有间隙。
第 2 步：固定后部外壳
使用 3mm 六角扳手，将两颗 3mm 六角螺丝拧入打印机后部。
打开打印机机罩。使用 2 mm 六角扳手或 T10 梅花螺丝刀（取决于您打印机的螺丝类型），将两颗 Z 轴塔螺丝拧入 Z 轴塔的两侧。
完成修复
概览：安装好新的 X 轴限位开关后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源上。打印机将初始化，LPU 在打印机机身内移动。确保 LPU 平稳移动，到达打印机左侧时反转方向，而且过程中无任何异常噪音或错误信息。
