更换 Form 3 机罩

机罩是 Form 3 的上部外壳，由坚固的琥珀色材料制成，可阻挡激光照射并防止环境光线导致树脂固化。机罩上的较大裂缝或其他损坏可能会影响打印质量或使杂散的激光束从打印机中逸出。

请根据本指南更换机罩。

所需物品：

Formlabs：

机罩替换件
2.5mm 六角扳手

第三方：

丁腈手套

预计所需时间：15 分钟

注意：

此过程可能需要另一人协助稳定并对齐机罩。

准备工作区

概览： 准备好 Form 3 和无尘的工作区，以便更换机罩。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴入打印机机身内。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽

拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。

注意：

请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：拔掉打印机电源线

断开电源线后再继续进行维护工作。

警告：

活动零部件和螺杆存在挤压和缠结危险。在维修机器之前，请确保打印机已从电源上拔下并关闭电源。

拆除机罩

概览： 设置好工作区后，取下打印机机罩。

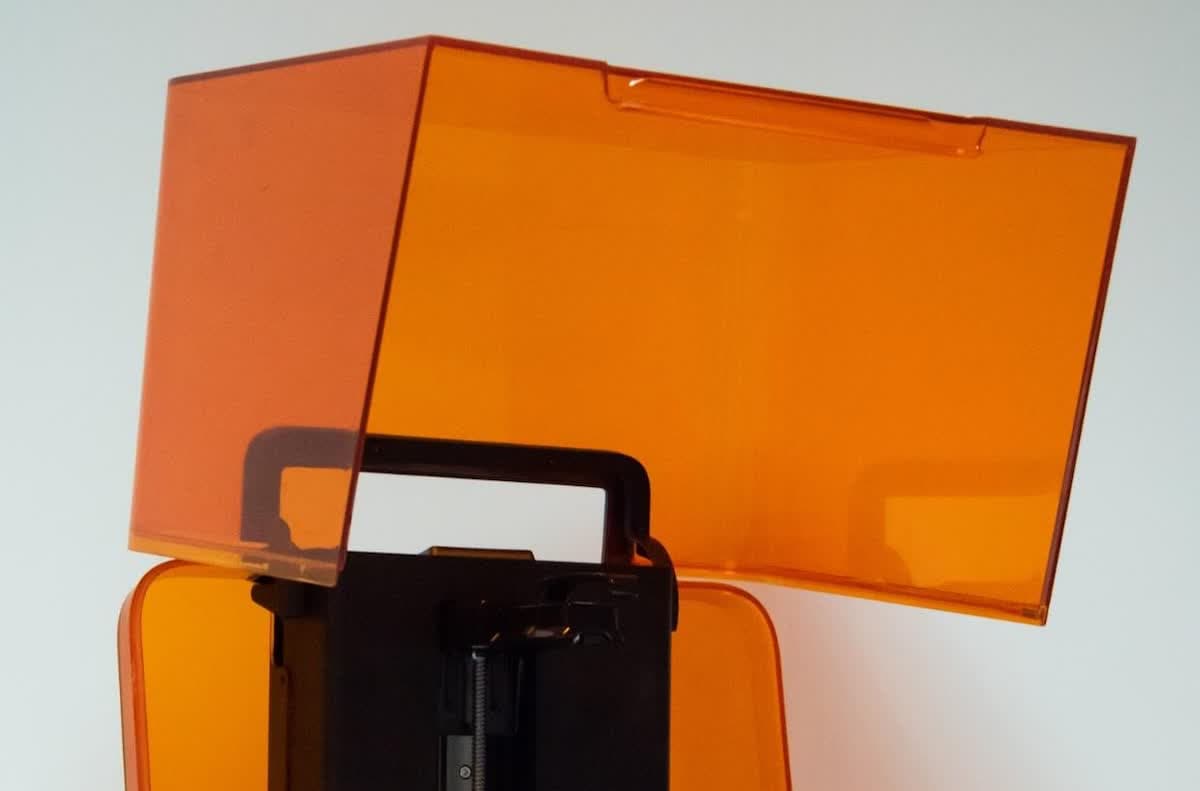

第 1 步：打开机罩

机罩通过四颗 2.5mm 六角螺丝连接到铰链的底面。打开机罩即可触碰到螺丝。

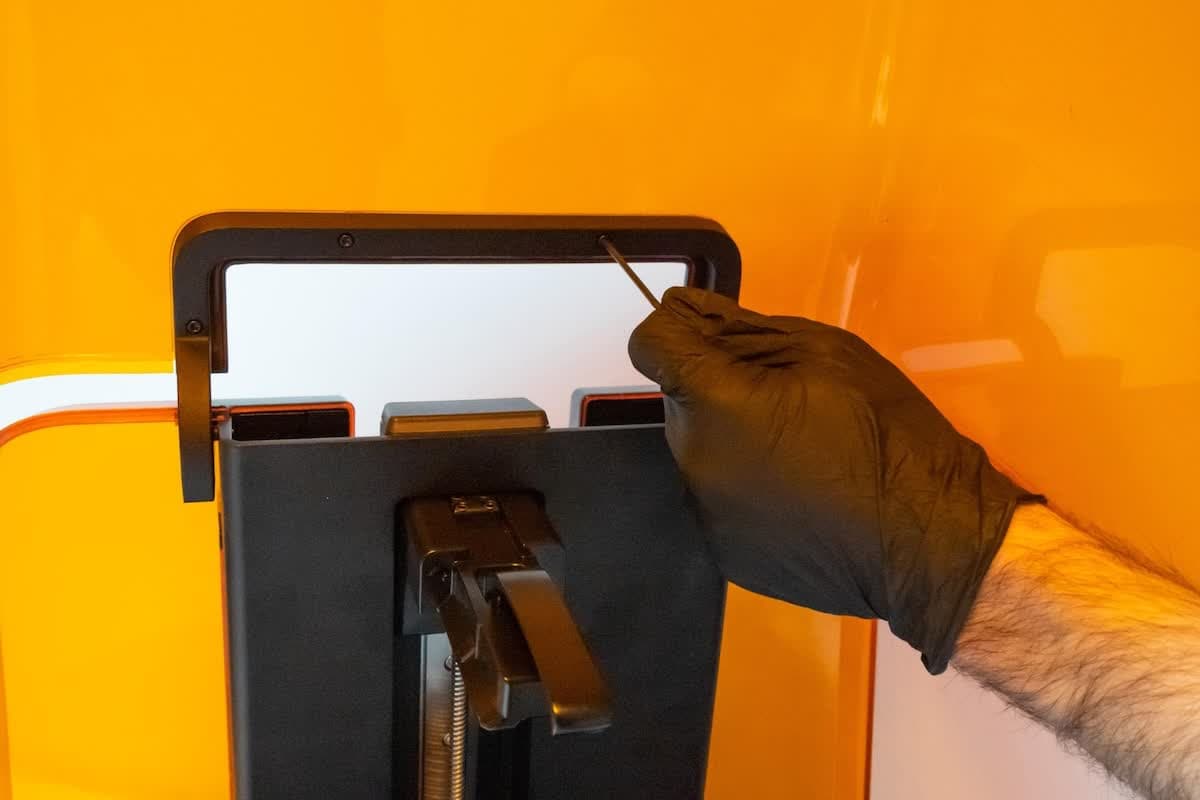

第 2 步：拧下机罩螺丝

用提供的六角螺丝刀完全松开并卸下将机罩固定在铰链上的四颗螺钉。由于机罩完全由这四个螺丝支撑，因此在您取下它们的时候，最好让人把机罩拿稳。避免螺丝掉入打印机型腔或树脂盒插槽中。

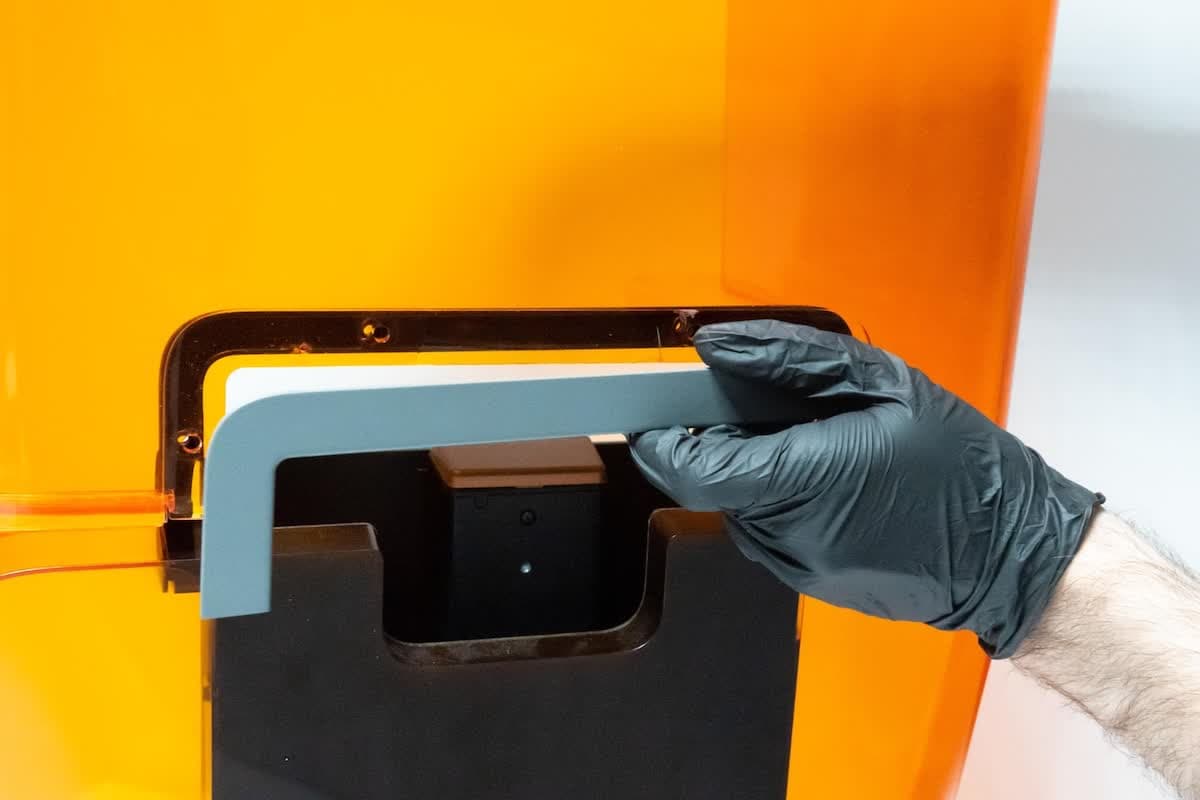

第 3 步：拆卸机罩支架

卸下铰链顶部的支架（现面向打印机背面）并放在一旁。

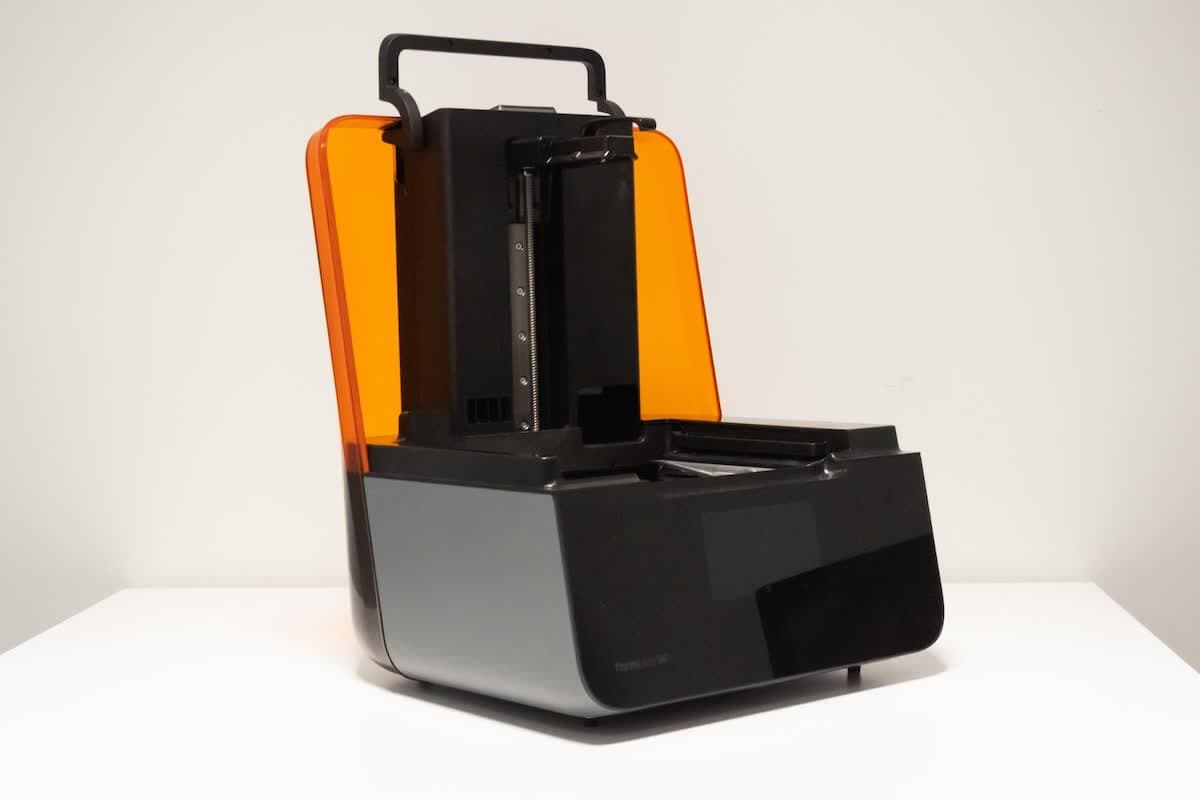

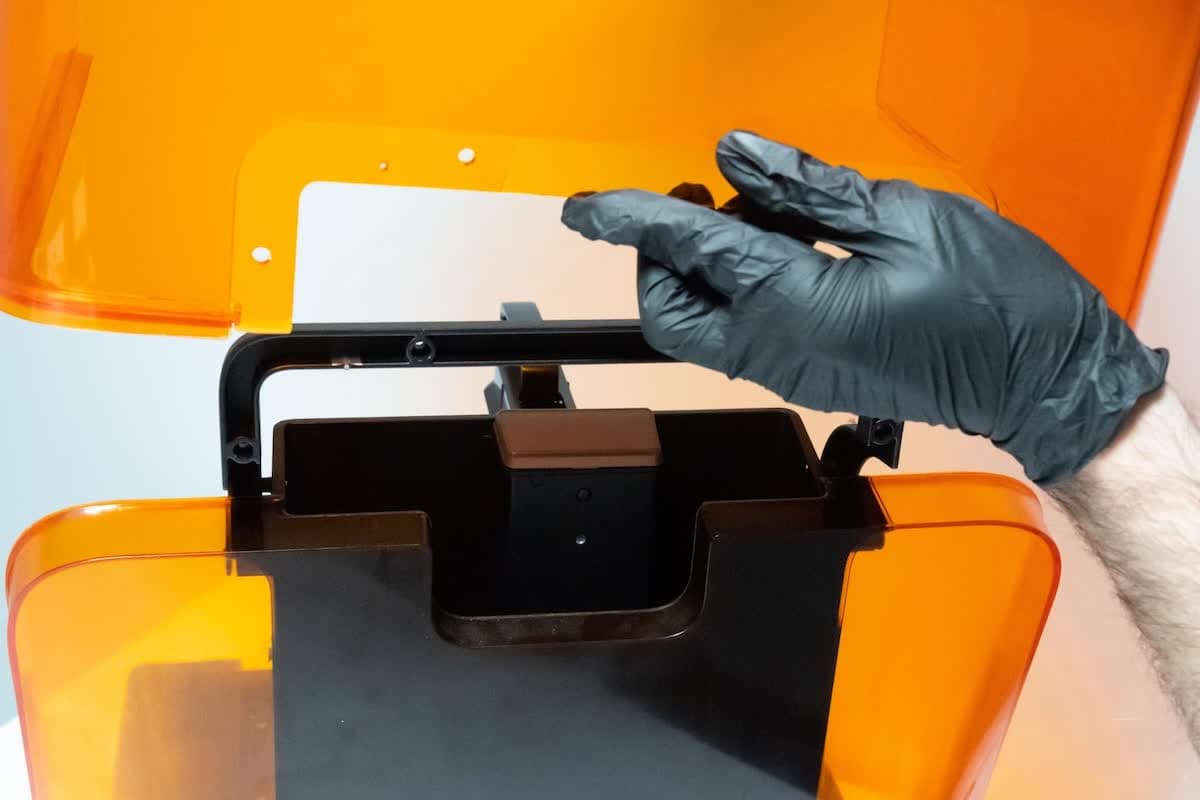

第 4 步：拆卸机罩

向上提起机罩，使其脱离打印机，使铰链处于打开位置。

安装机罩替换件

概览： 安装并固定打印机机罩替换件。

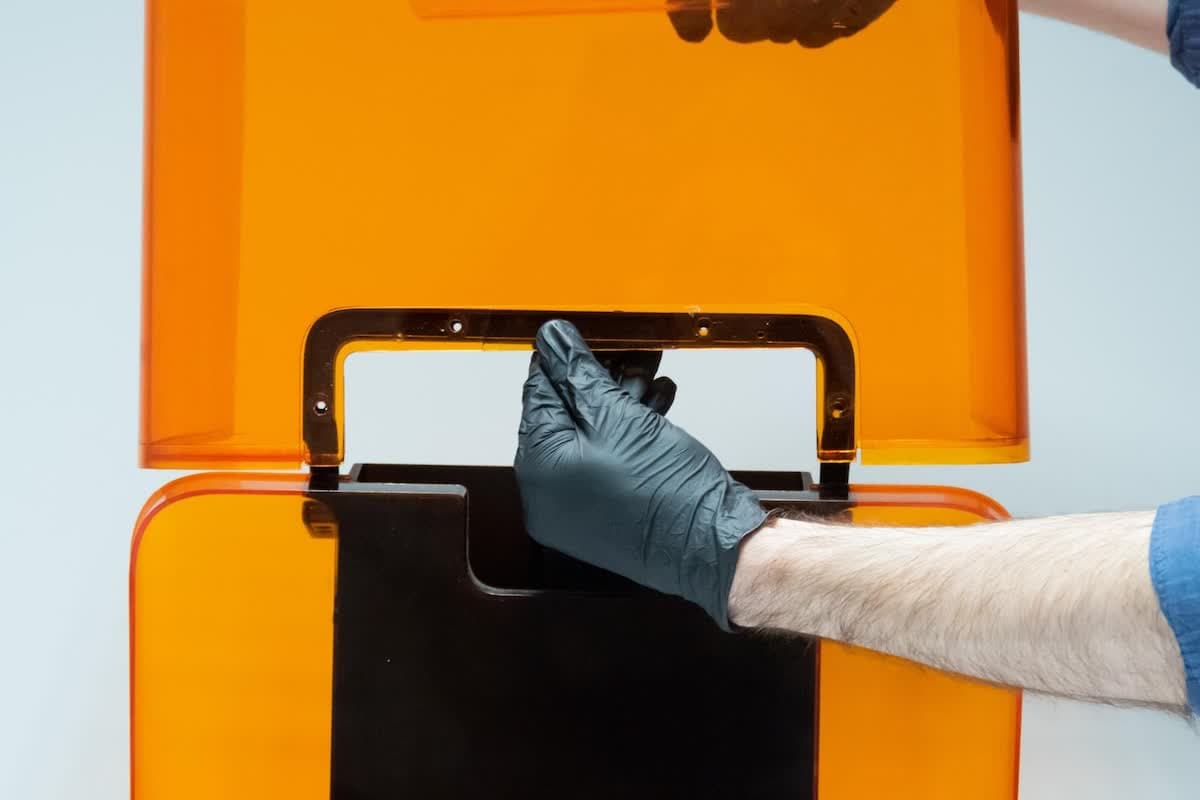

第 1 步：对齐机罩

使机罩与铰链顶部齐平（现面向打印机背面）。放置新的机罩，使其四个螺丝孔与铰链上的孔对齐。

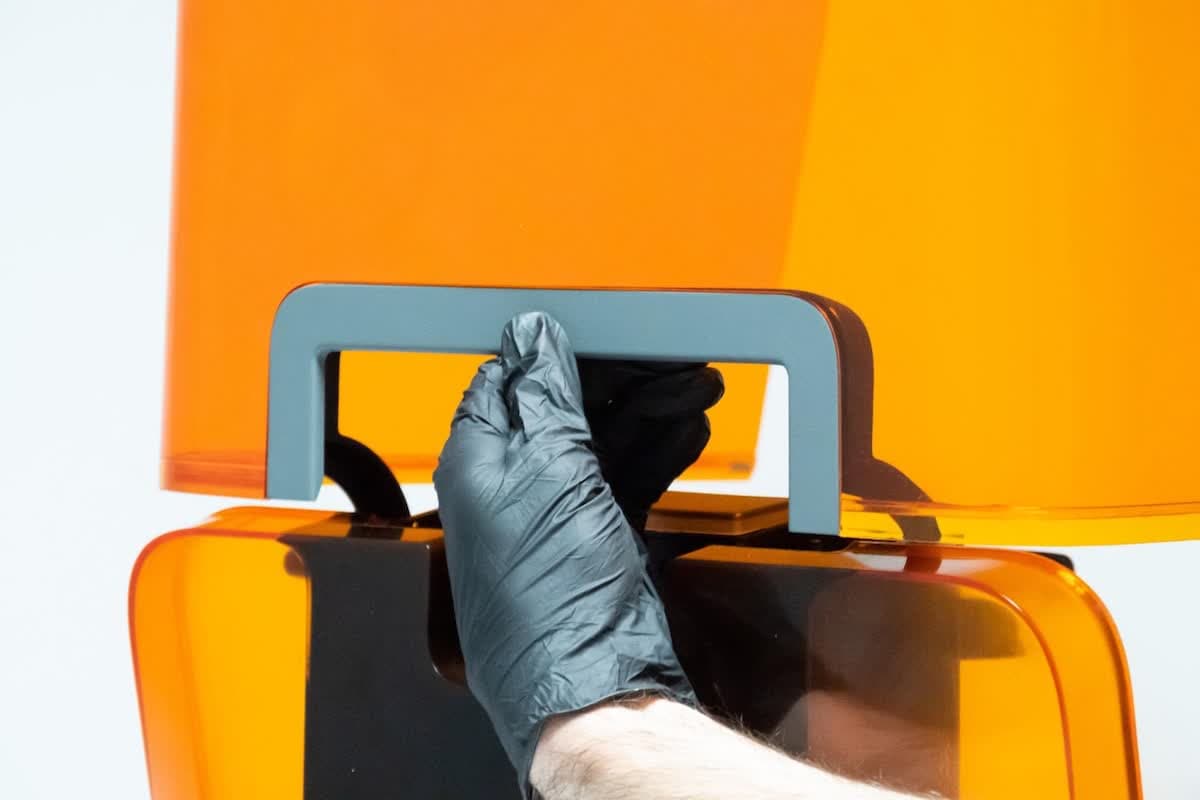

第 2 步：安装机罩支架

将支架放回原位，以便螺纹配件穿过机罩上的孔并进入铰链。这样机罩将被夹在支架和铰链之间。

第 3 步：安装螺丝

将四颗螺丝分别插入铰链底面的孔中。然后用提供的六角螺丝刀拧紧到位。避免螺丝掉入打印机型腔或树脂盒插槽中。如果任何覆盖螺丝丢失或损坏，可以使用 10mm 长的 M3 × 0.5mm 标准内六角螺丝来代替。

完成修复

概览：更换机罩后，进行最终检查。

第 1 步：接通打印机电源

关闭打印机机罩，将电源线连接到打印机和电源上。打印机将初始化。如果机罩安装正确，则打印机将返回就绪状态。

第 2 步：设置打印机

插入树脂槽、树脂盒和构建平台以继续打印。如果打印机报告机罩已打开，请重复这些步骤并确保机罩正确关闭。
