更换 Form 3 滚轴支架（光学窗口组件）

滚轴支架位于 Form 3 内部 LPU 箱的顶部。它由两套滚轴（负责拉伸树脂槽底部的覆膜层）和一个光学窗口（激光通过该窗口以在打印过程中固化每一打印层）组成。脏污或受损的滚轴支架会影响打印质量，或导致 Light Processing Unit 本体损坏。

根据本指南更换 Form 3 滚轴支架。

所需物品：

Formlabs：

滚轴支架（光学窗口组件）
16 颗 M2.5 x 6mm 长圆头内六角螺丝
1.5mm 六角扳手
LPU 垫圈盖

第三方：

丁腈手套
纸巾
纯净异丙醇 (IPA，90% 或更高浓度)

预计所需时间：20－30 分钟

准备工作区

概览： 准备好 Form 3 和无尘的工作区，以便更换滚轴支架。

注意：

在完成本程序的准备部分之前，请勿从包装中取出滚轴支架，以免其暴露在灰尘和其他污染物中。避免触摸滚轴或滚轴支架替换件上的光学窗口，以免其受到皮肤油脂和/或树脂污染。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴入打印机机身内。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽

拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。

注意：

请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：将 LPU 箱移动到其维护位置

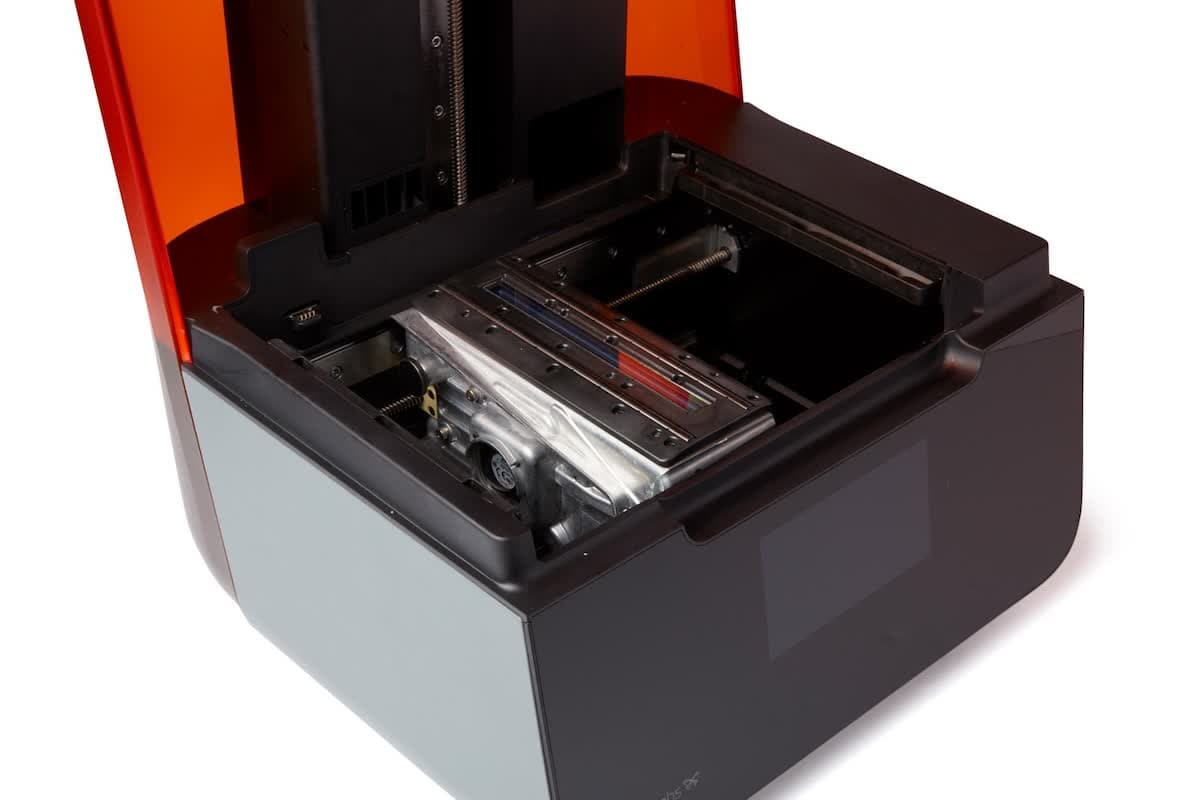

点击齿轮图标进入 Settings（设置）界面，然后点击 Maintenance（维护）> Motor Moves（马达动作）。随即显示 Motor Moves（马达动作）界面。长按左方向键 (<)，将 LPU 箱移至打印机机身的中央。可使用此界面上的其他控件使 LPU 箱在打印机机身中充分扫动，并控制构建平台支架。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护工作。

警告：

活动零部件和螺杆存在挤压和缠结危险。在处理 LPU 之前，请确保打印机已从电源上拔下并已关机。

第 7 步：清洁滚轴支架

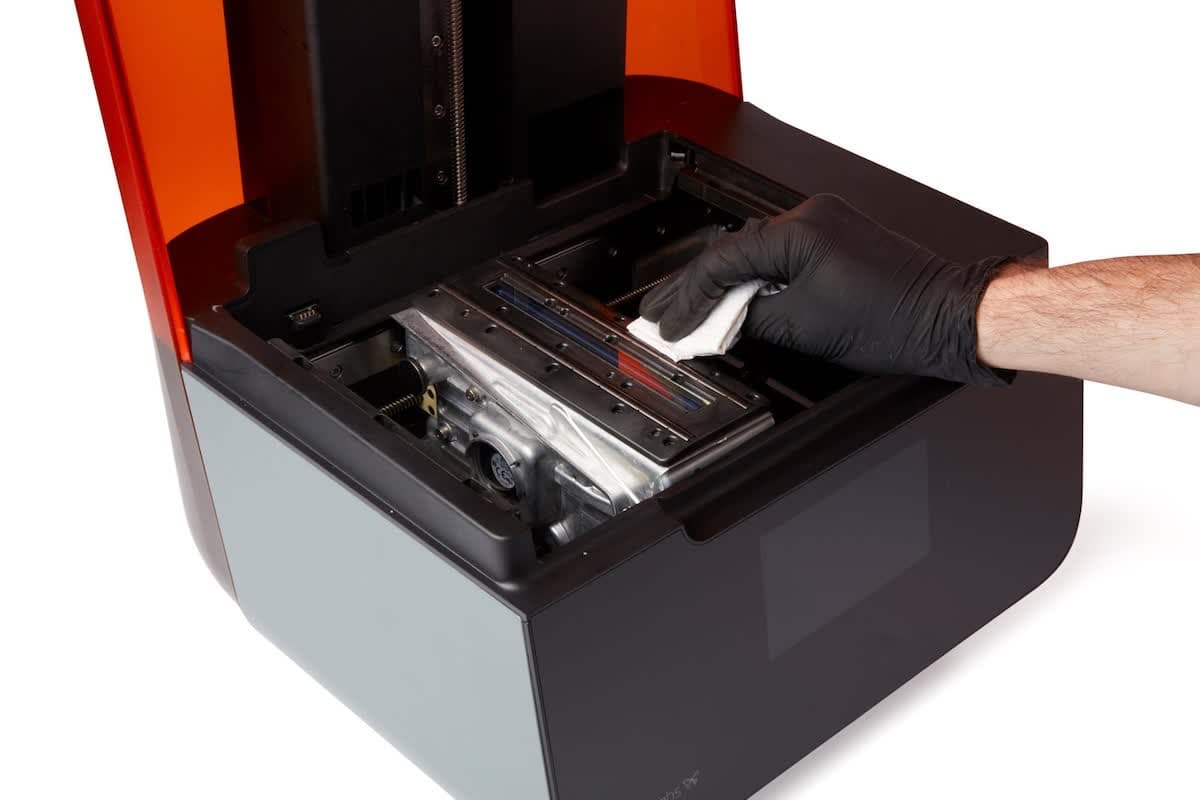

打开打印机机罩。用纸巾清理聚集在滚轴支架顶部和相邻表面上的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。

警告：

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。

危险：

IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

拆卸滚轴支架

概览：将 LPU 箱移至其维护位置后，拆卸滚轴支架。

第 1 步：拧下滚轴支架

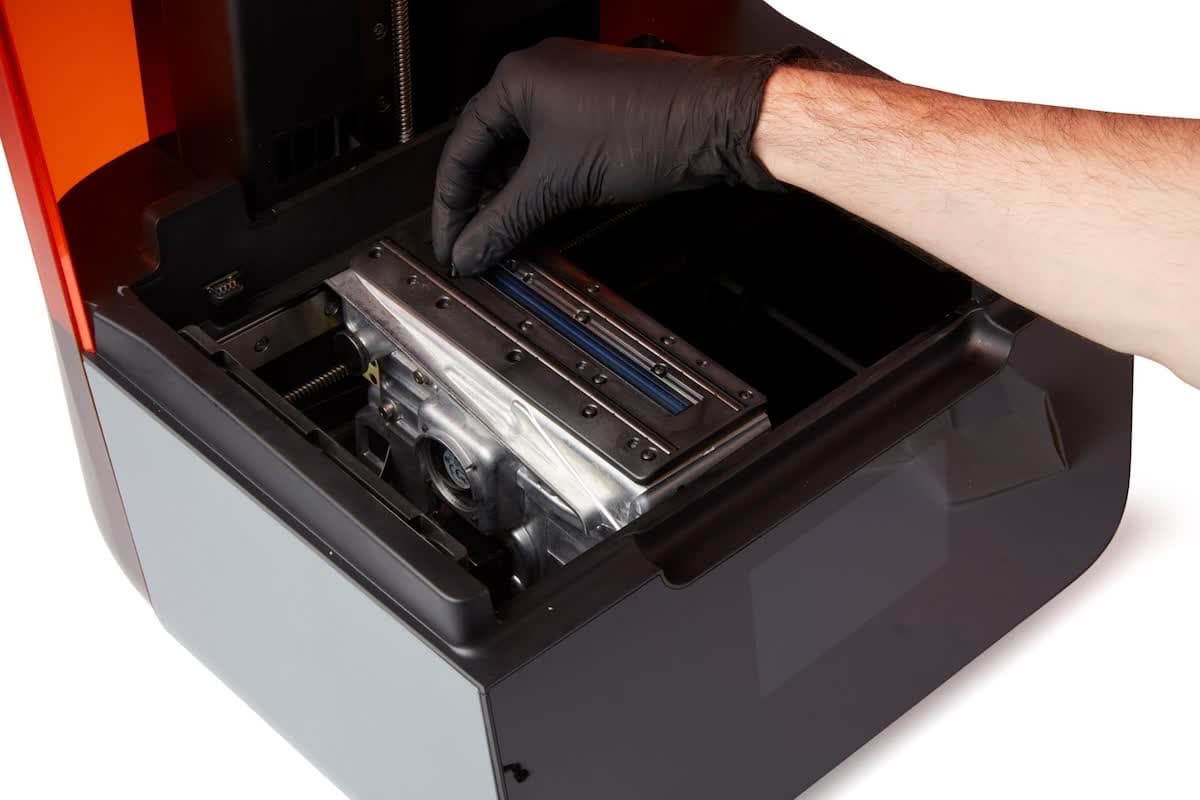

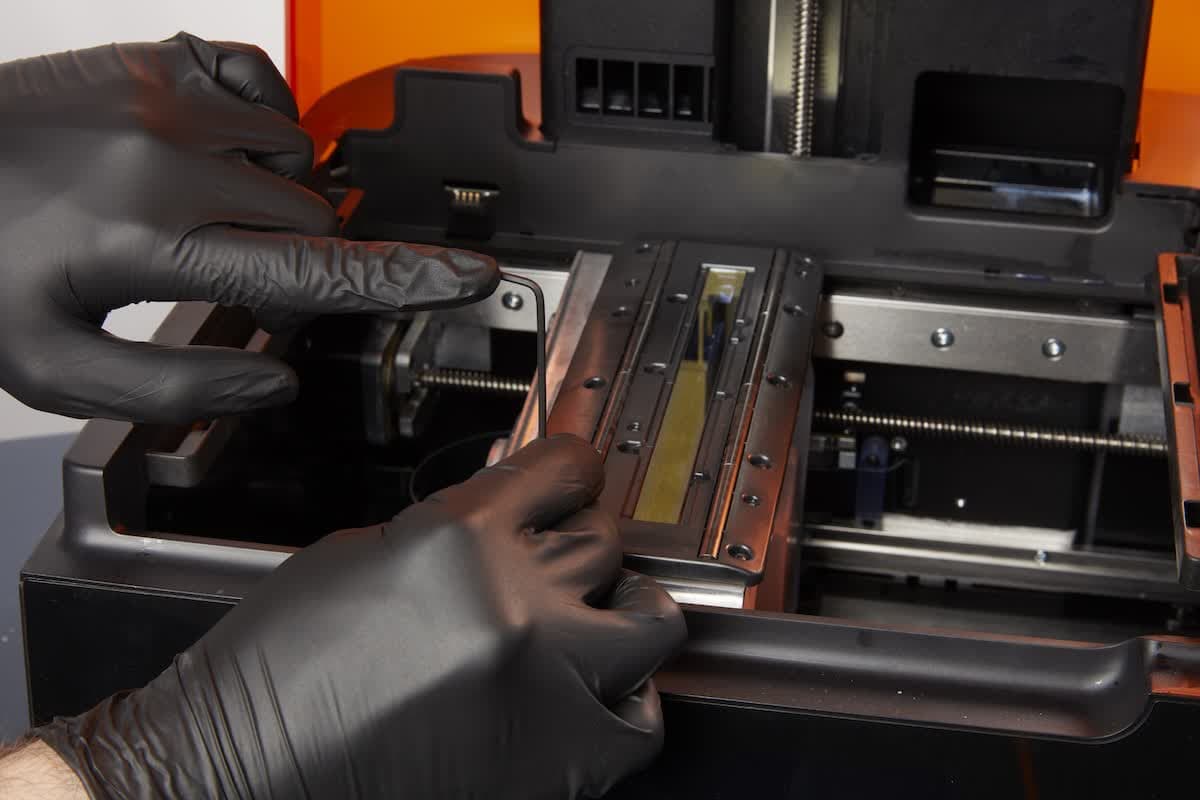

使用随附的六角扳手完全拧松滚轴支架顶部的 16 颗螺丝。不要让螺丝掉入打印机机身内。

第 2 步：拆卸滚轴支架

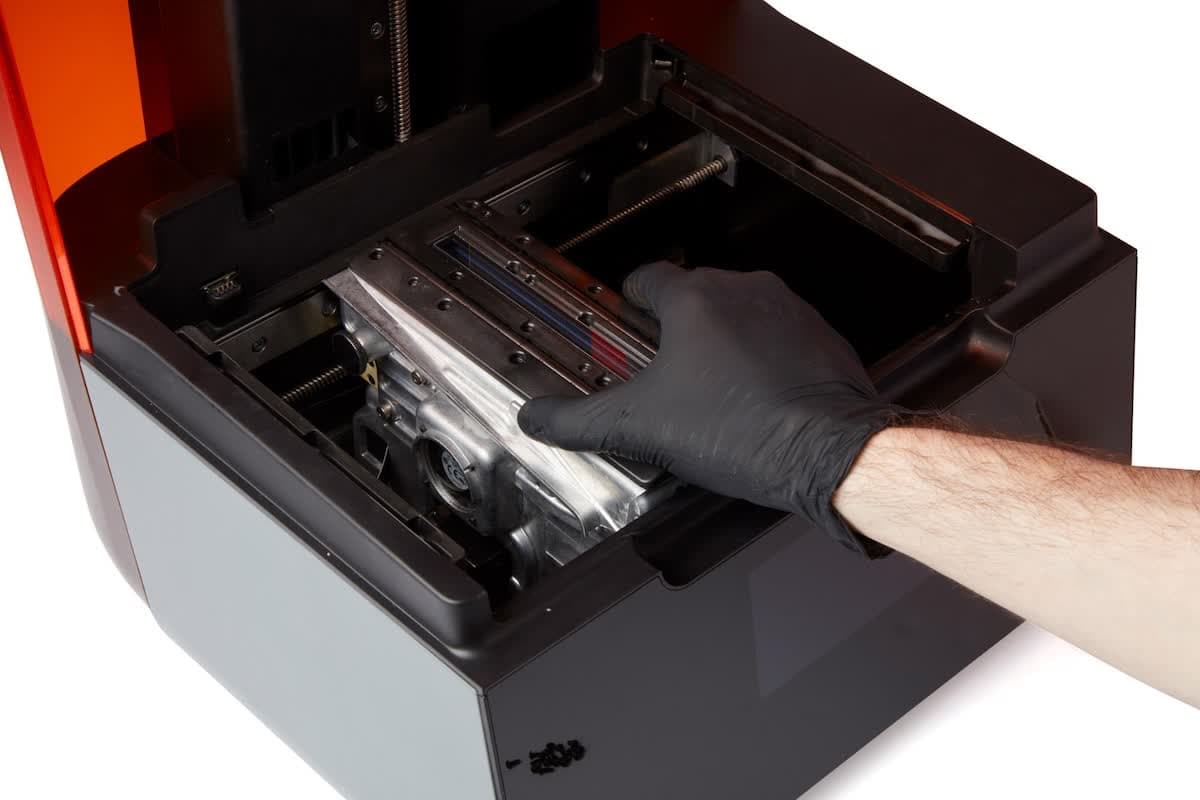

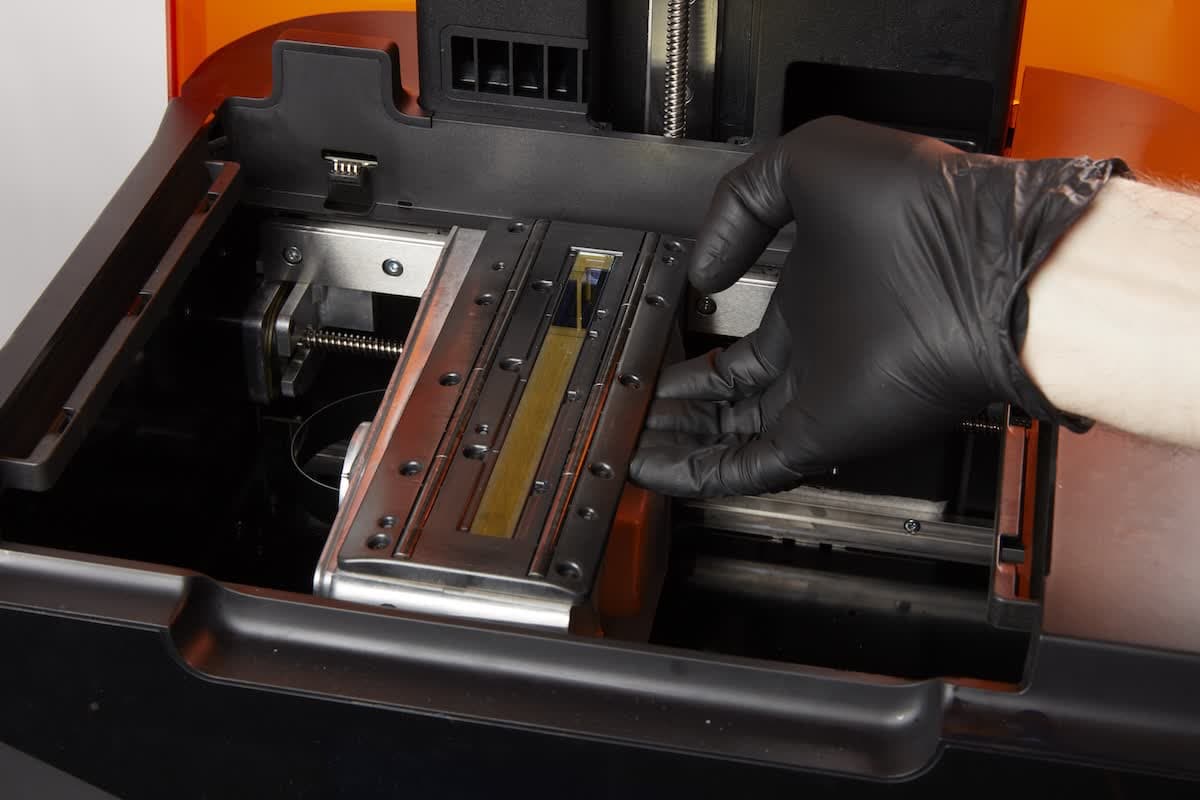

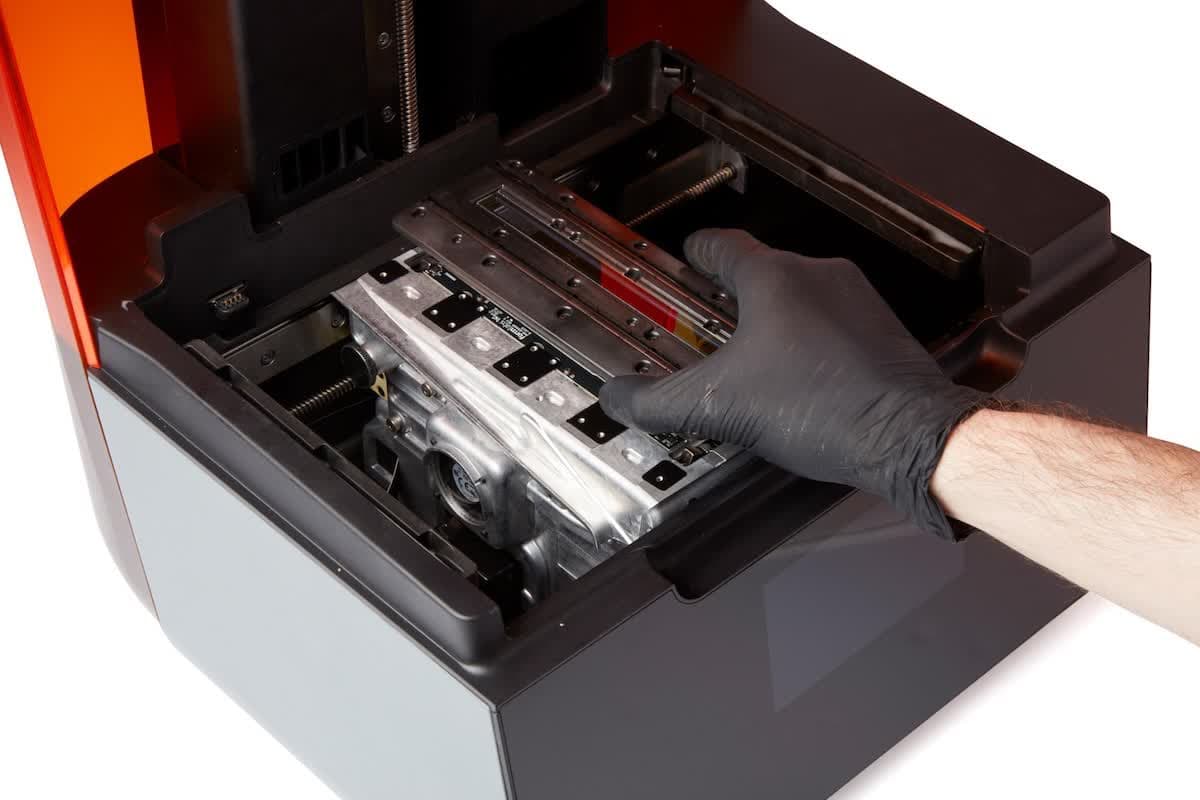

在工作区旁边放几张干净的纸巾。小心地抬起滚轴支架的两端，将其与 LPU 箱分开。滚轴支架松脱后，垂直抬起滚轴支架，使其离开 LPU 箱。然后迅速将滚轴支架放在纸巾上，避免残余树脂滴入打印机内。

注意：

请勿让任何树脂或其他碎屑掉入滚轴支架下方的矩形激光开口。若存在污染物，则可能需要额外进行清理或修复。

第 3 步：将 LPU 垫圈盖放在 LPU 激光开口上

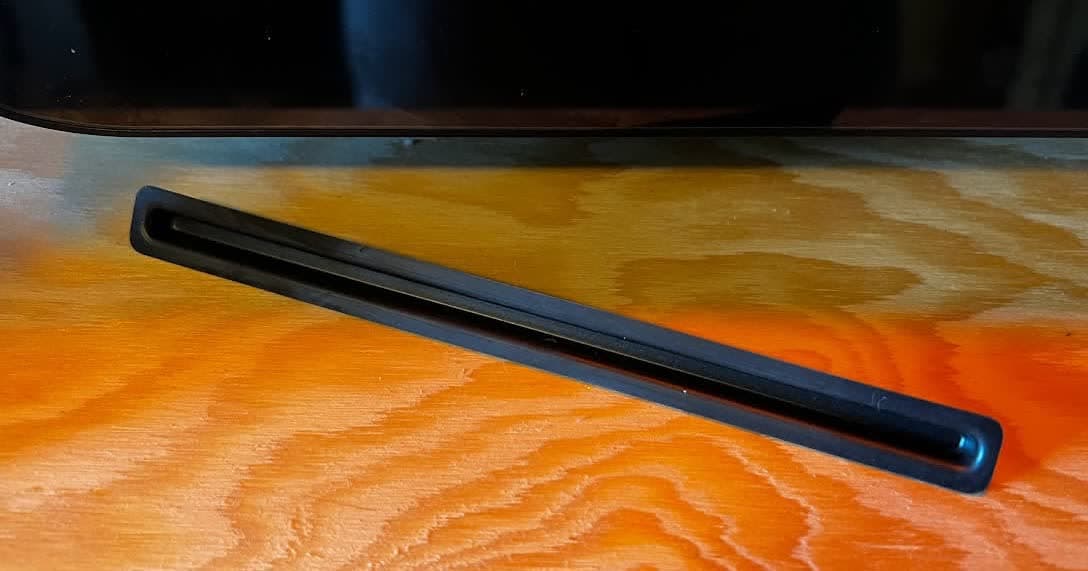

小心地将 LPU 衬垫盖放入之前由滚轴支架覆盖的开口中，以防止一切污染物进入 LPU。

安装滚轴支架替换件

概览： 清洁 LPU 箱体顶部并安装新的滚轴支架。

第 1 步：准备 LPU 箱

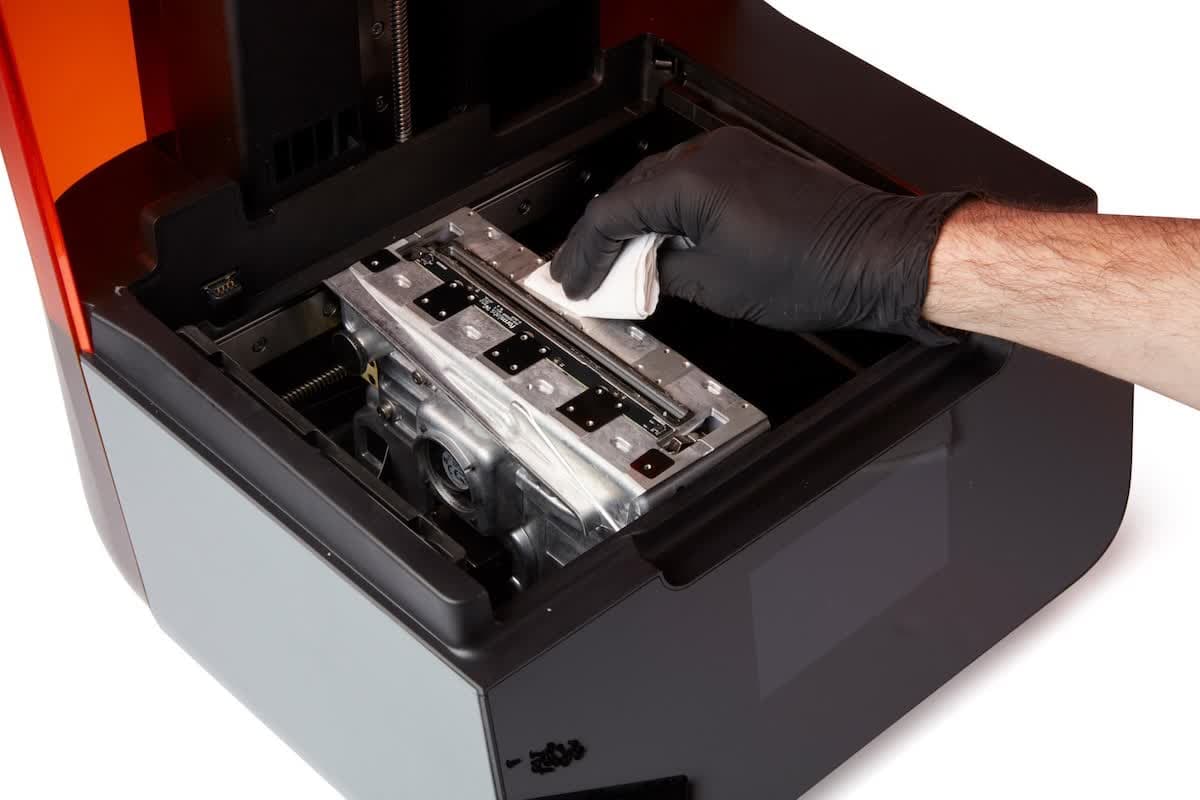

用沾有 IPA 的纸巾清理积聚在滚轴支架安装面上的树脂。注意请勿损坏激光口、打印电路板周围的垫圈，或安装面上的任何柔性垫片。清洁过程完成后，拆卸 LPU 衬垫盖以进行处置。

第 2 步：安装新的滚轴支架

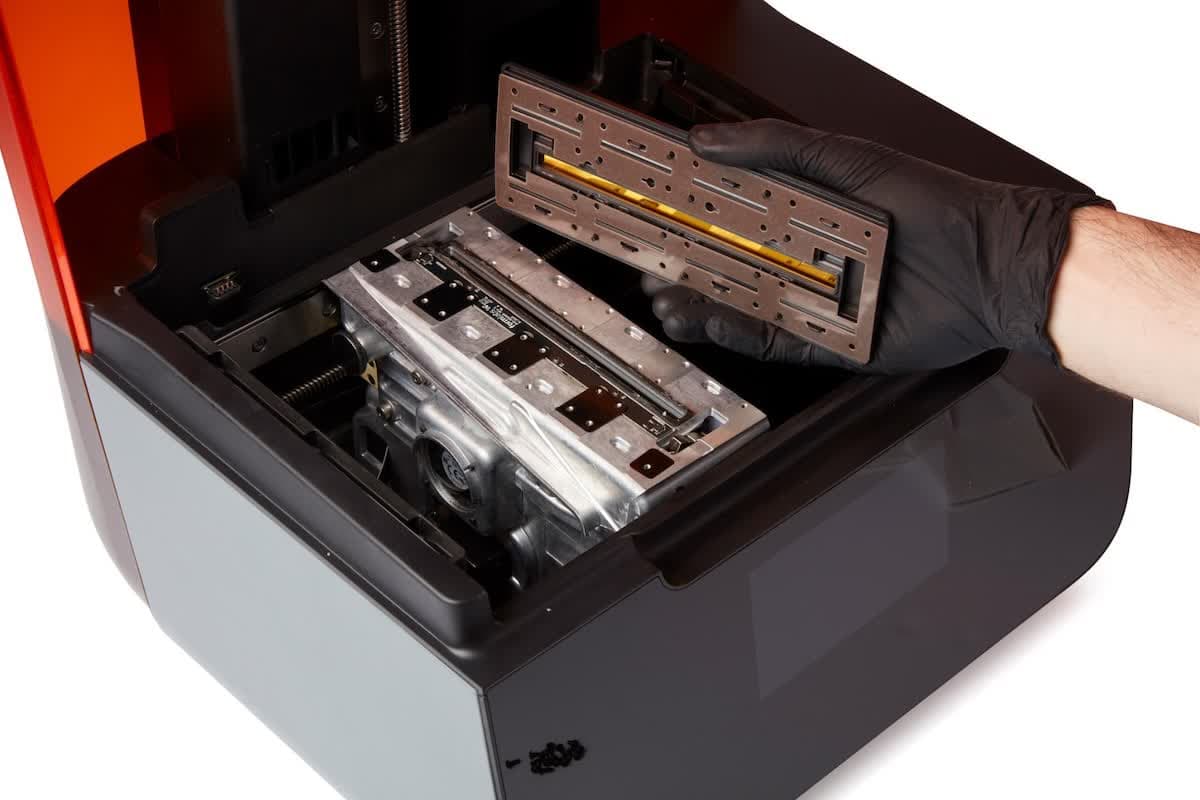

将新的滚轴支架从包装中小心取出。请勿移除滚轴支架激光窗口上的保护膜。将滚轴支架置于 LPU 箱上方。滚轴支架替换件顶部的箭头指向打印机后部。

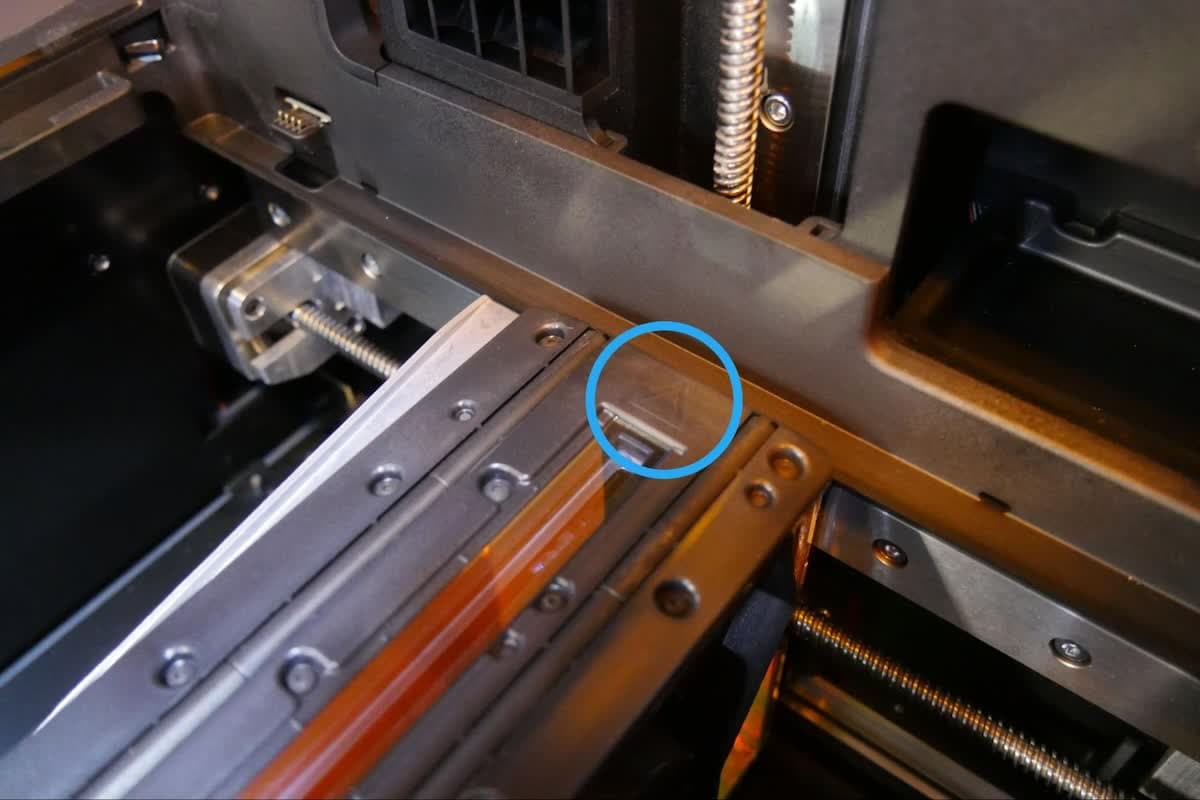

将滚轴支架中的激光窗口与 LPU 箱中的矩形激光口对齐。将滚轴支架底部的六根托柱与安装面相应的槽对齐。

将新的滚轴支架放置于安装面上。

第 3 步：拧紧滚轴支架螺丝

将随附的 M2.5 螺丝中的一颗拧入滚轴支架 16 个安装孔中的一个。可能需要撕掉滚轴支架上的部分保护膜，才能接触到一些安装孔。请勿移除光学窗口上的保护膜。

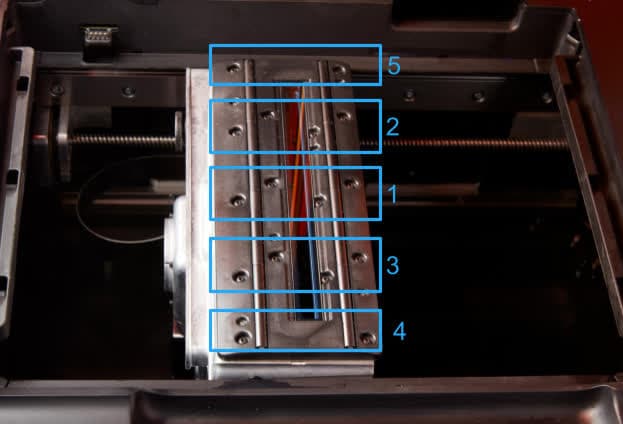

使用随附的 1.5mm 六角扳手，按照下图所示顺序分两次拧紧螺丝。拧紧每个编号区域的所有螺丝，然后再转到下一个。在第一次操作中，将螺丝完全拧入；接下来，手动拧紧每颗螺丝。请使用六角扳手的长端（按压短端）以避免过度拧紧螺丝。

完成修复

概览：安装好新的滚轴支架后，进行最终检查。

第 1 步：撕下保护膜

从滚轴支架激光窗口上撕下保护膜。

第 2 步：接通打印机电源

关闭打印机机罩，将电源线连接到打印机和电源。打印机将进行初始化，滚轴支架将返回其初始位置。

第 3 步：重新校准 Z 轴

安装好新的滚轴支架后，重新校准打印机的 Z 轴。点击打印机触摸屏上的齿轮图标。随即显示 Settings（设置）界面。点击 Maintenance（维护）> Calibration（校准）> Calibrate Z-Axis（校准 Z 轴） 重新校准 Z 轴。插入干净的构建平台，并按照屏幕提示完成程序。这个过程可能需要几分钟。

第 4 步：插入耗材

插入树脂槽和树脂盒以继续打印。

第 5 步：处置旧滚轴支架

如果旧滚轴支架干净干燥，则将其与生活垃圾一起丢弃。如果滚轴支架上仍残留有液态树脂，则待树脂固化后再进行处置。应在阳光下（1－10 天）或紫外线灯下固化树脂。Formlabs 树脂在加热以及 405nm 光线照射条件下，可实现最佳固化效果。
