所需物品：
Formlabs：
- 树脂盒底板替换件
- 平口剪钳（随附于 Form 3L Finish Kit）
- Formlabs 树脂盒
第三方：
- T8 梅花螺丝刀
- T10 梅花螺丝刀
- 2.5mm 六角扳手
- M3 (5.5mm) 套筒扳手
- 扎带
- 丁腈手套
- 聚酰亚胺胶带
- 永久性记号笔（可选）
- 氰基丙烯酸酯胶水（可选）
- 精密镊子（可选）
白皮书
更换 Form 3L 树脂盒底板
更换 Form 3L 树脂盒底板
当插入打印机时，树脂盒位于树脂盒底板上，底板包含检测和识别树脂盒的传感器以及分配树脂的执行器。Form 3L 包含两个树脂盒底板，均可容纳一个插入的树脂盒。如果其中一个树脂盒底板故障或破损，打印机可能无法检测到其中的树脂盒或无法正确分配树脂。
请根据本指南拆除和更换 Form 3L 树脂盒底板。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form 3L 和无尘的工作区，以便更换树脂盒底板。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 LPU 上或流入打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。额外留出在维护期间存放打印机后面板的空间。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉网络电缆和 Wi-Fi 天线
如果以太网和 USB 电缆已连接到打印机，请将其断开。拧开并拆除 Wi-Fi 天线。
第 7 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸后部外壳
概览： 拆卸打印机的后部外壳。
注意：
Form 3L 含有敏感电子元件。在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下 Wi-Fi 天线螺母
拧下并取下 Wi-Fi 连接器底座上的螺母。Wi-Fi 连接器连接到打印机的主板上，并在拆除后部外壳时保持原位。

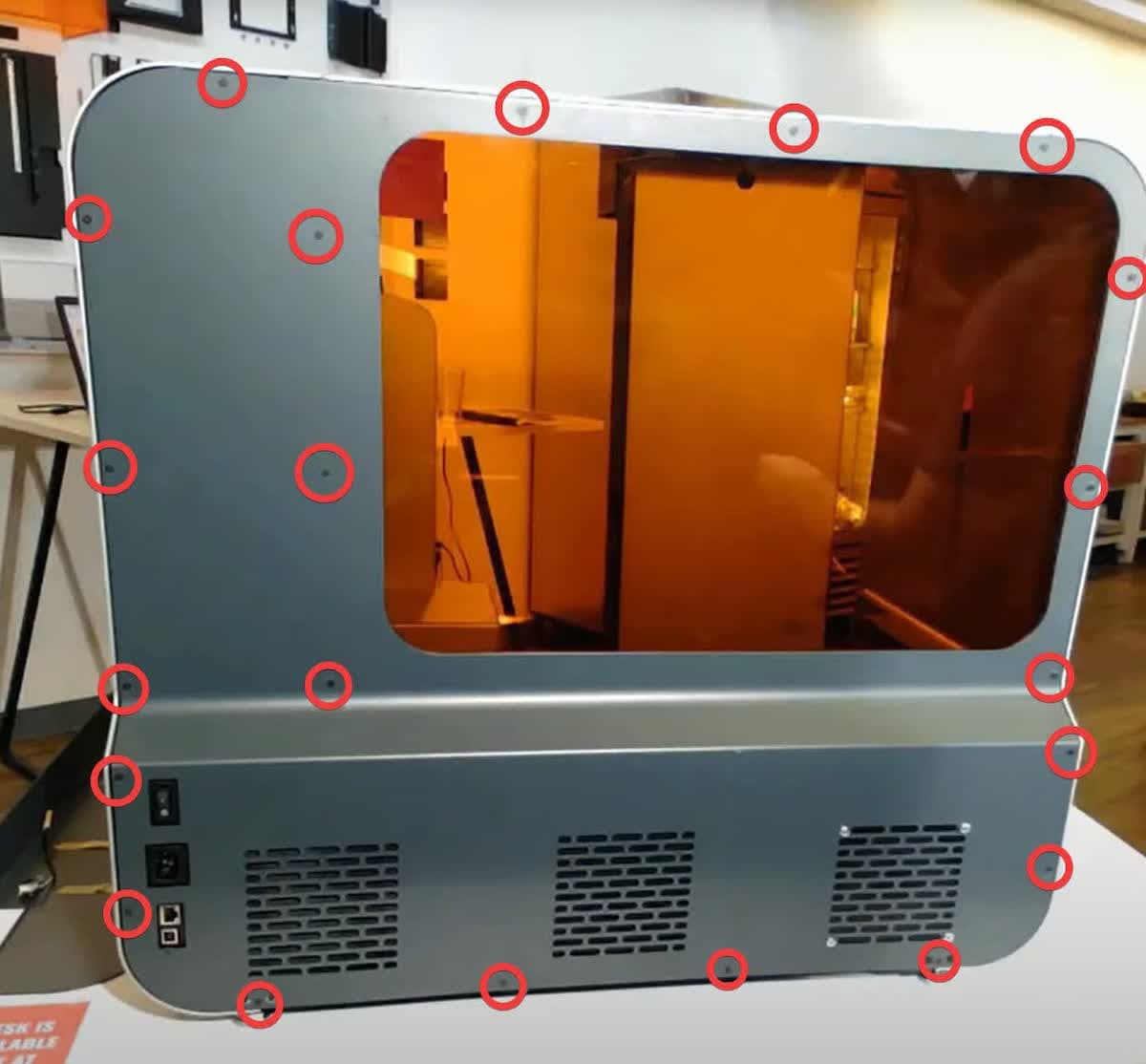

第 2 步：拧下后部外壳螺丝
使用 T10 或 T8 梅花螺丝刀拧松并取下后部外壳上的 21 颗螺丝。早期型号可能全部使用 T8 螺丝，而后期型号则全部使用 T10 螺丝。从面板的底部开始，一直到顶部。

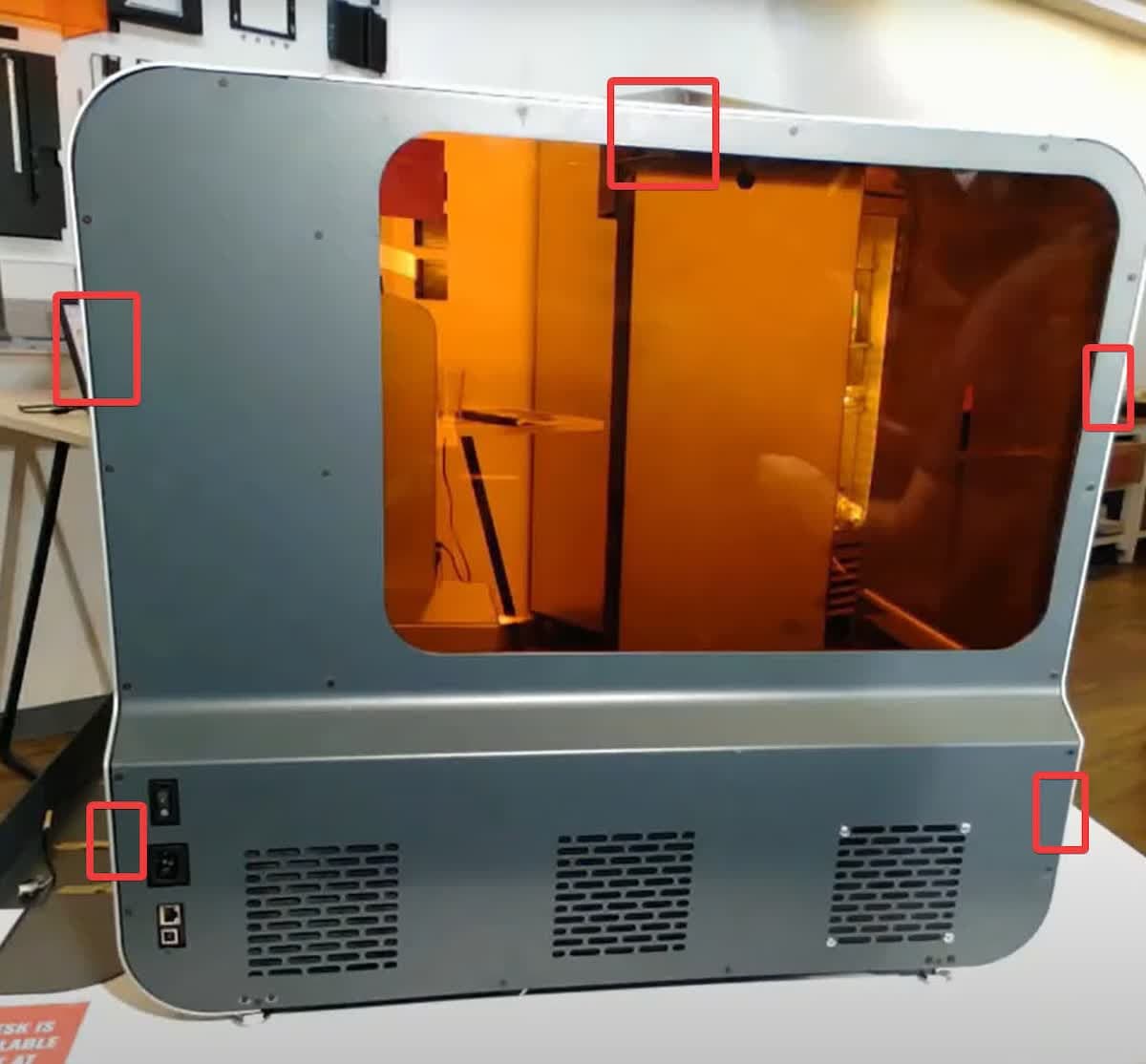

第 3 步：拆卸后部外壳
将后部外壳拉离打印机以将其移除。有五个针脚将面板固定住，因此可能需要适当用力才能将面板从打印机上分离。后部风扇的电缆仍然连接在后部外壳上，注意不要使其受损。将后部外壳放在打印机旁边。

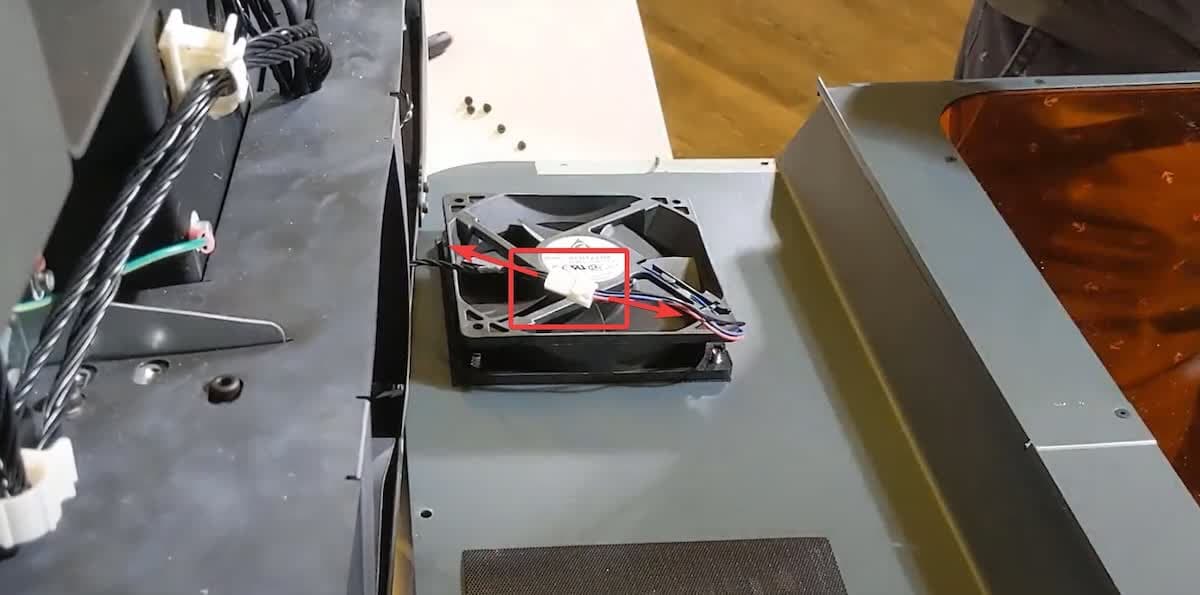

第 4 步：断开后部风扇
握住插头，轻轻拉开后部风扇的电缆线束并将其相互断开。请勿拉动电线本身。

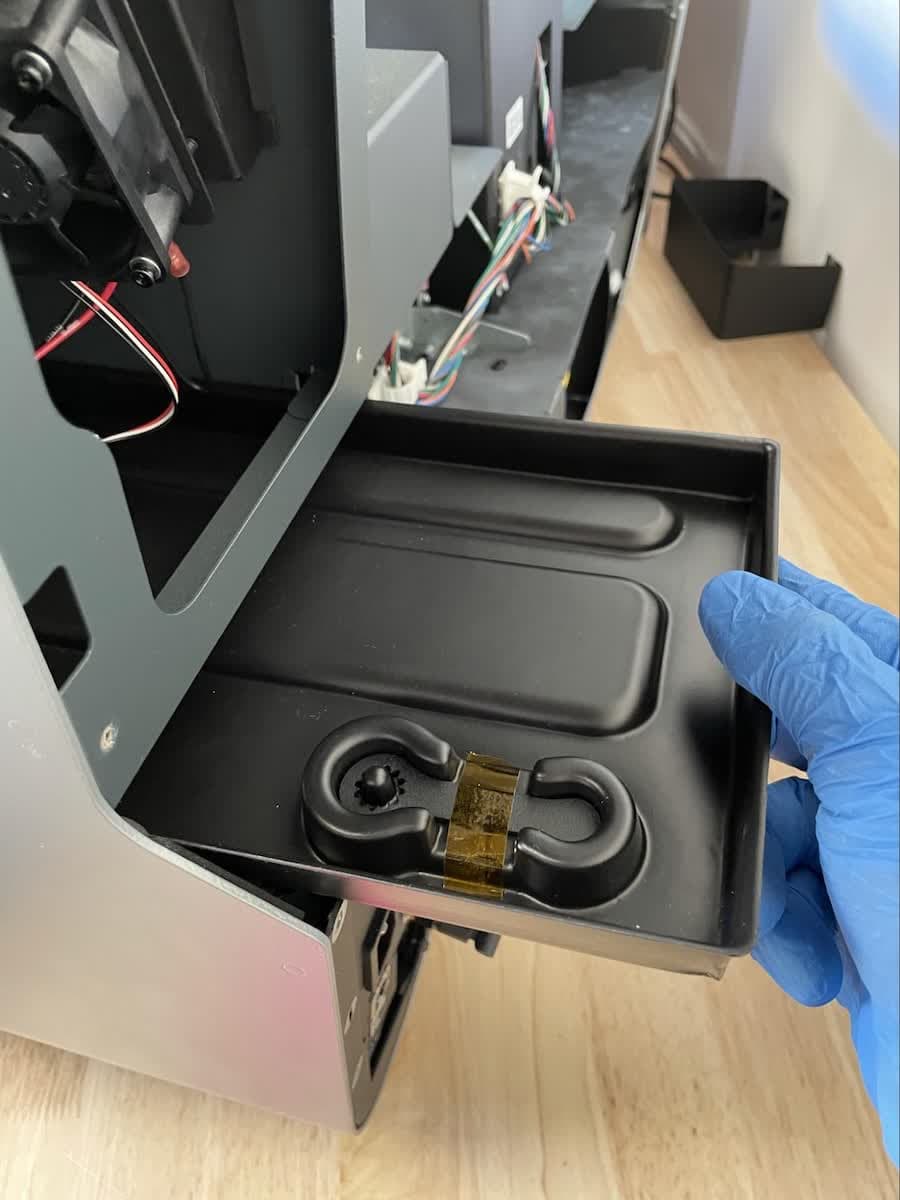

第 5 步：拆卸树脂盒底板
树脂盒底板托盘是位于在树脂盒底板下方的塑料托盘。卸下后部外壳后，将树脂底板托盘从打印机后侧滑出，注意其方向。
拆卸显示器组件和前部外壳
概览： 拆卸打印机的显示屏组件和前部外壳。
第 1 步：拆卸显示屏组件和前部外壳
树脂盒底板线束位于显示屏组件后面。必须拆卸显示屏组件和前部外壳，才能操作树脂盒底板线束。
如需拆卸显示屏组件和前部外壳，请按照更换 Form 3L 显示屏组件指南中的说明进行操作。
拆除树脂盒底板
概览： 拧开螺丝，拔下插头，卸下故障树脂盒底板。

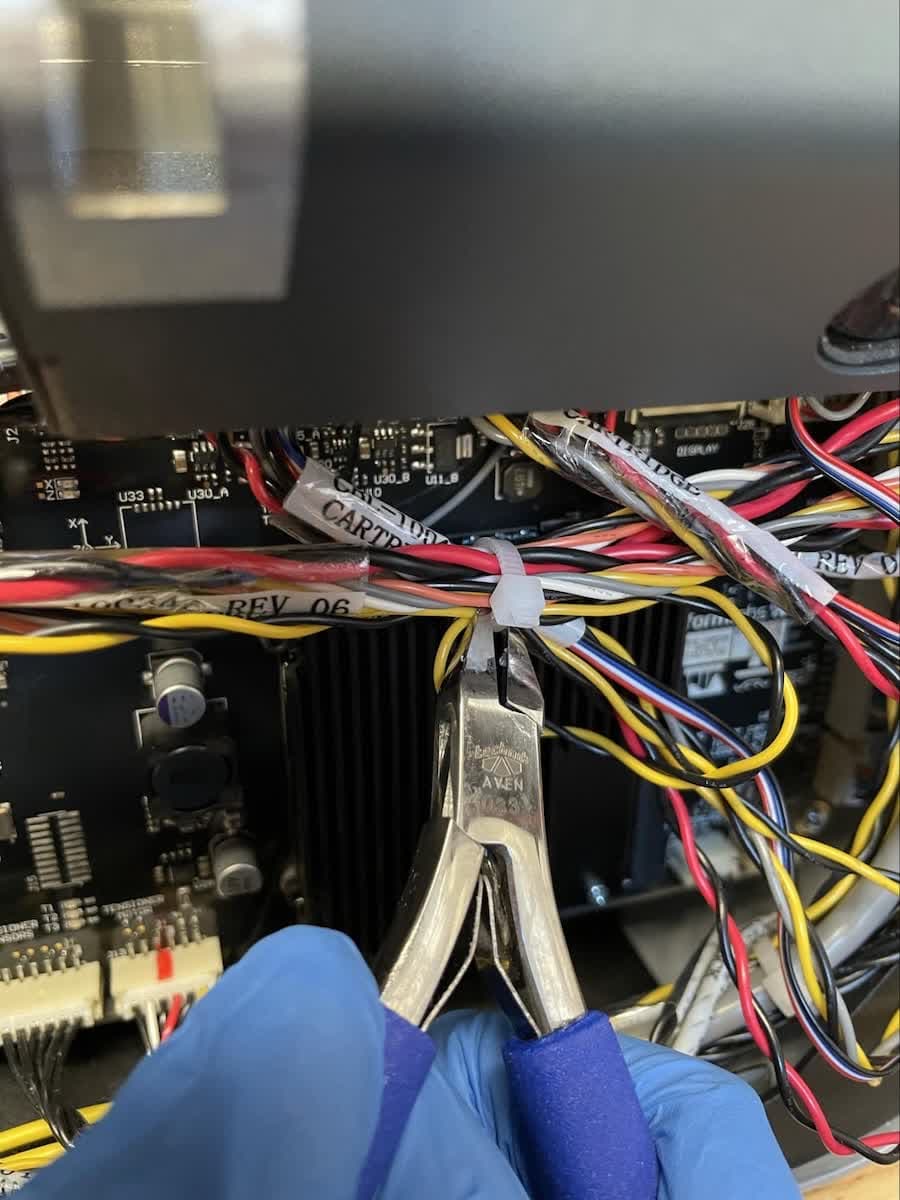

第 1 步：解开树脂盒底板电缆在主板附近找到并剪断捆绑在一组电线上的电缆扎带。
第 2 步：断开树脂盒底板电缆

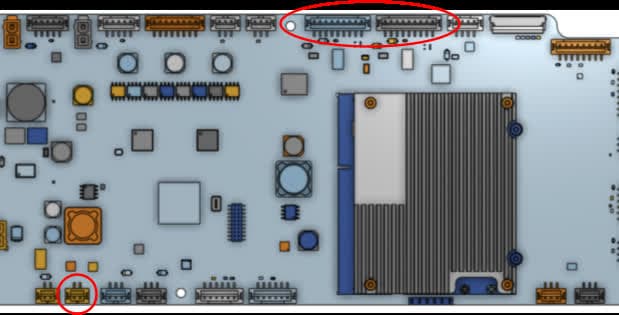

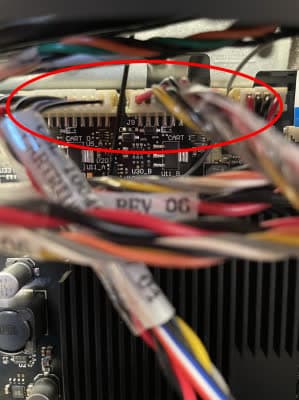

找到标有 CART 0 和 CART 1 的插针，位于主板的顶部。用胶带和永久性记号笔分别在电缆上做标记，以便更易于区分。

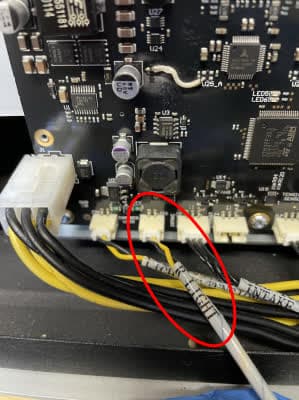

握住连接器的塑料外壳，将两条电缆从主板上断开。请勿拉扯单独的电线。同时断开位于主板左下角并标有 R LIGHT 的电缆。虽然不属于本次服务程序中的操作，但是断开这条电缆更易于拆除树脂盒底板。

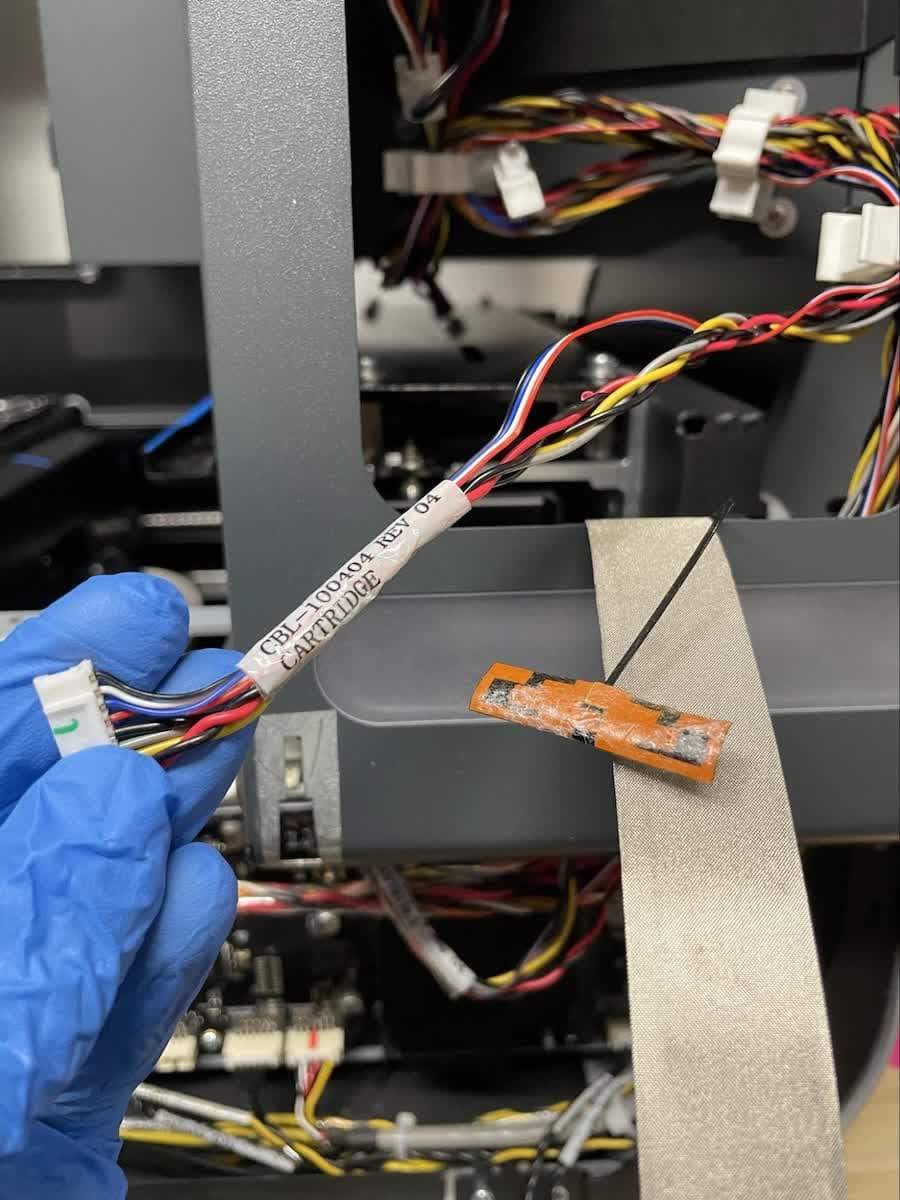

第 3 步：将电缆布设到显示器组件切口后面
用双手将三条电缆向上引出，以便更易于穿过显示器组件的开口进行接线。

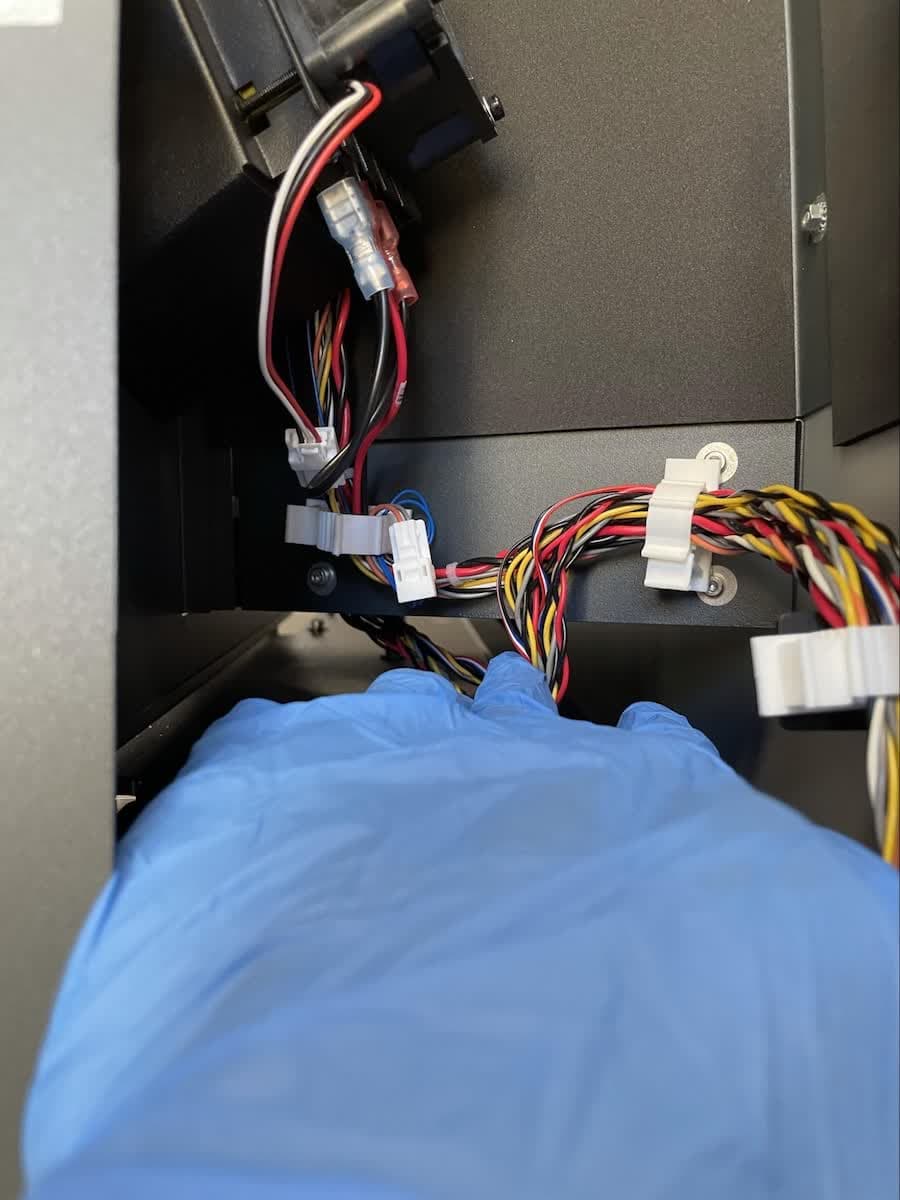

第 4 步：从电缆管理夹上取下电缆
CART 0、CART 1 和 R LIGHT 电缆穿过一组电缆管理夹，可通过显示器组件切口看到。按下电缆固定夹的插片，将其打开。从所有的电缆固定夹中取出这三条电缆。所有连接至树脂盒底板的电缆都可以自由安拆，以便拆除和更换树脂盒底板。

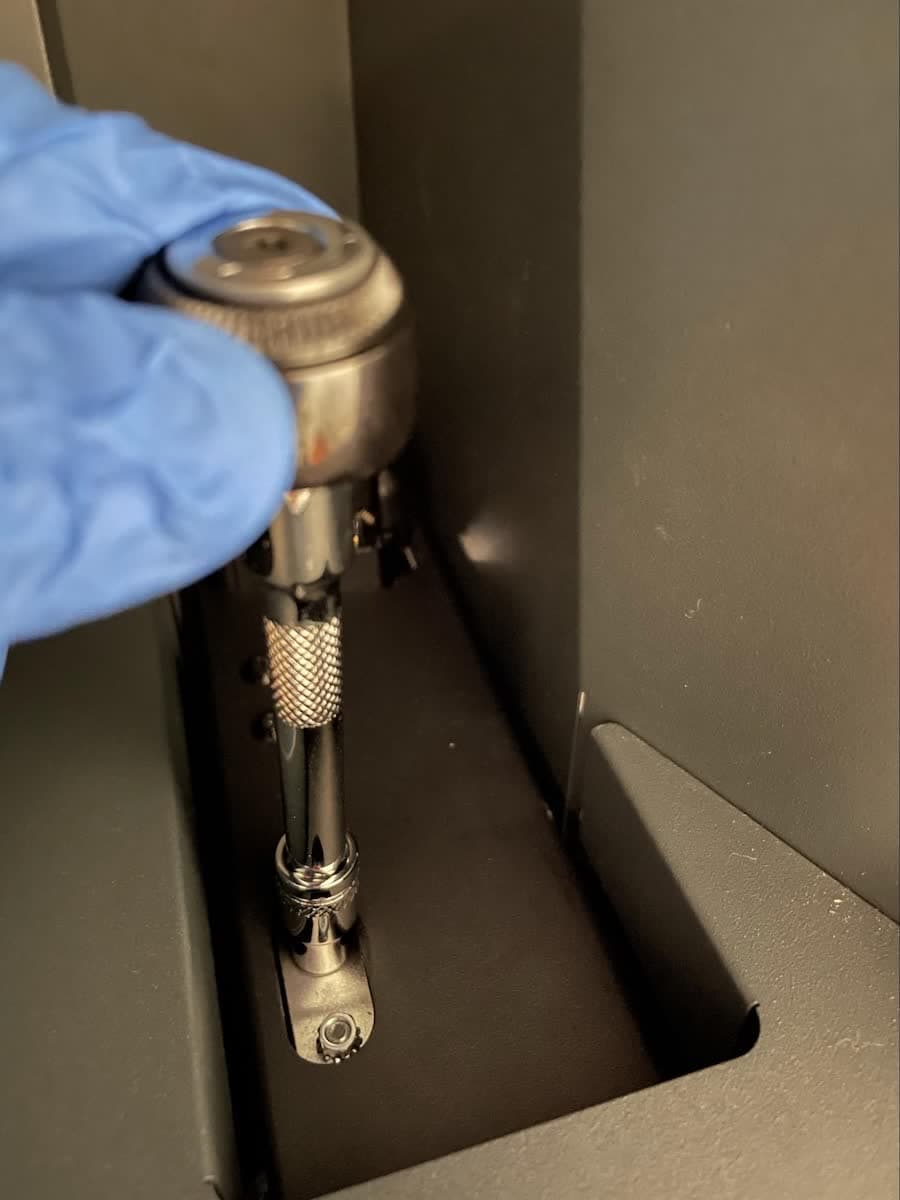

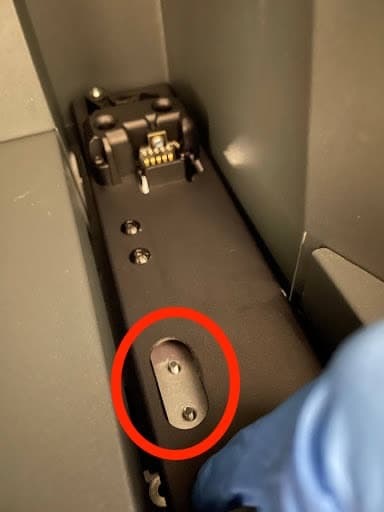

第 5 步：拧下树脂盒底板螺母
移动到机器右侧的树脂盒槽。通过正在更换的树脂盒底板上的开口，可以接触到两颗螺母，使用 M3 (5.5mm) 套筒扳手将其松开。取出螺母并将其放在一边。

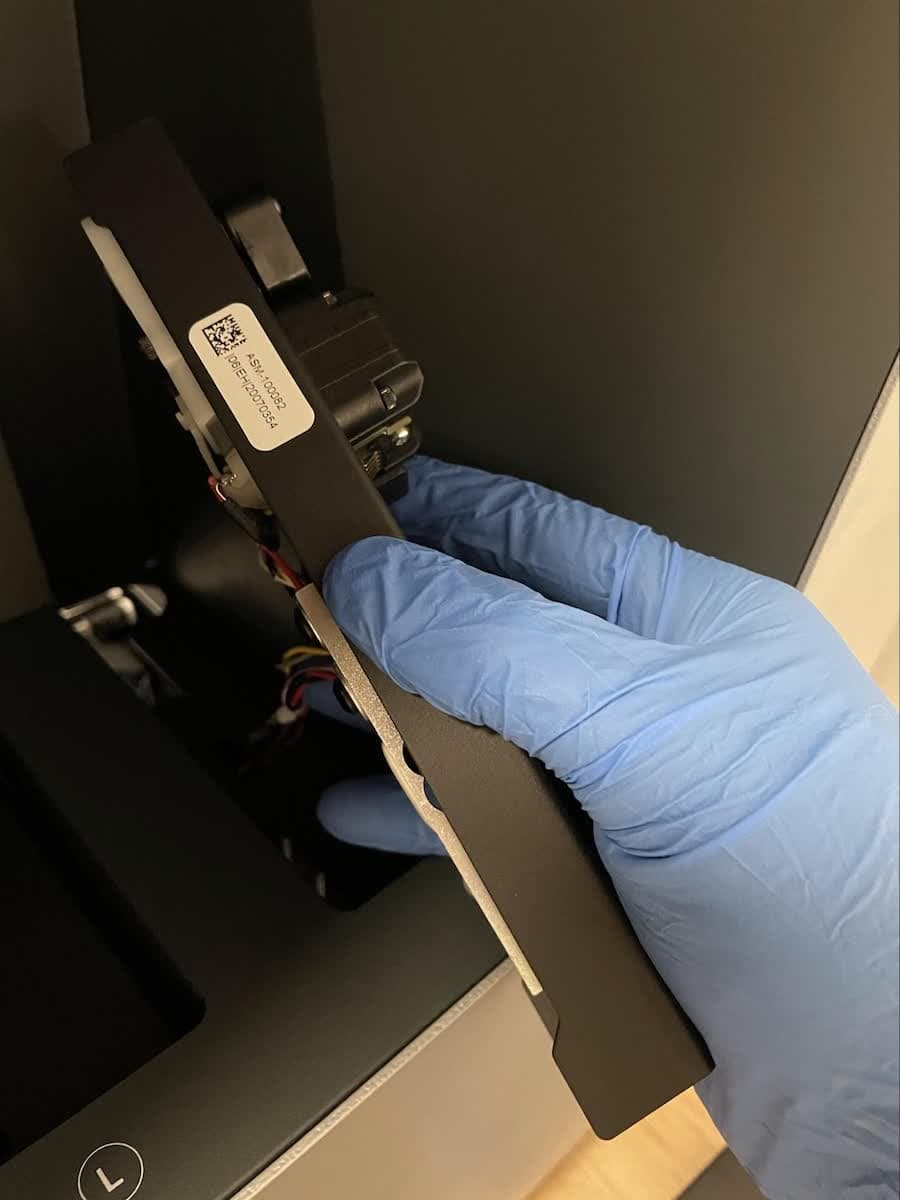

第 6 步：拆卸树脂盒底板
紧握位于树脂盒底板较远一端的弹簧夹支座。用一只手向上轻拉树脂盒底板，同时用一只手将相连的电缆（CART 0 或 CART 1）引出，以防止电缆被卡住。将树脂盒底板放在一边。
安装新的树脂盒底板
概览：安装并固定新的树脂盒底板。
第 1 步：安装树脂盒底板替换件
用胶带和记号笔标记树脂盒底板替换件的电缆（CART 0 或 CART 1）。
注意：
如果要同时更换两个树脂盒底板，请先安装右侧树脂盒底板。

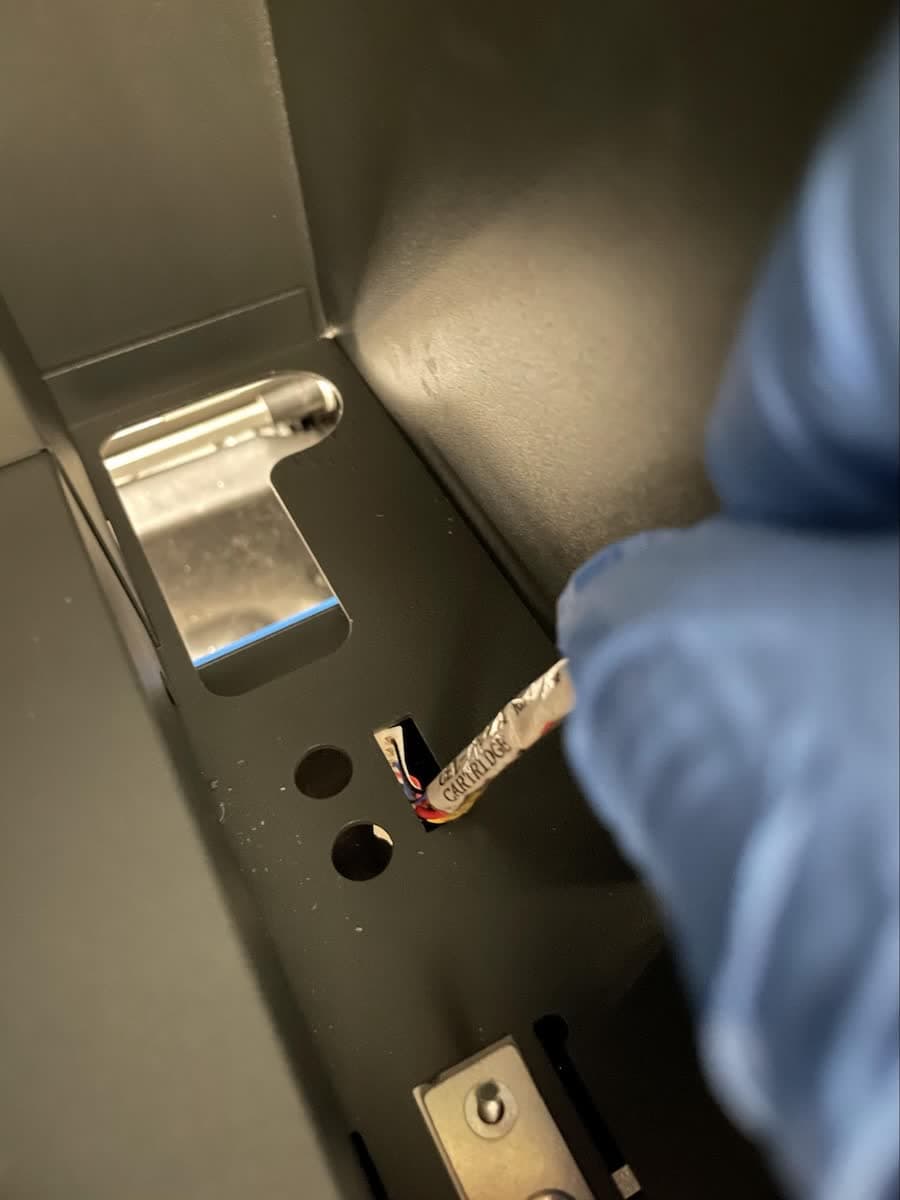

将连接器和电缆向下穿过树脂盒底板的安装槽。把电缆拉到机器的前面。将安装面的螺纹桩与树脂盒底板上的两个孔对齐。将树脂盒底板放置于安装面上。
第 2 步：固定树脂盒底板替换件
向树脂盒底板的左下方施加压力，使其保持垂直水平。避免在这个区域以外施力。在每个螺纹桩上放置一个垫圈和螺母。使用精密镊子可能有助于插入并对齐螺母和垫圈。用 M3 (5.5mm) 套筒扳手将螺母拧松。将螺母拧松以便调整树脂盒底板的位置。
第 3 步：调整树脂盒底板的位置

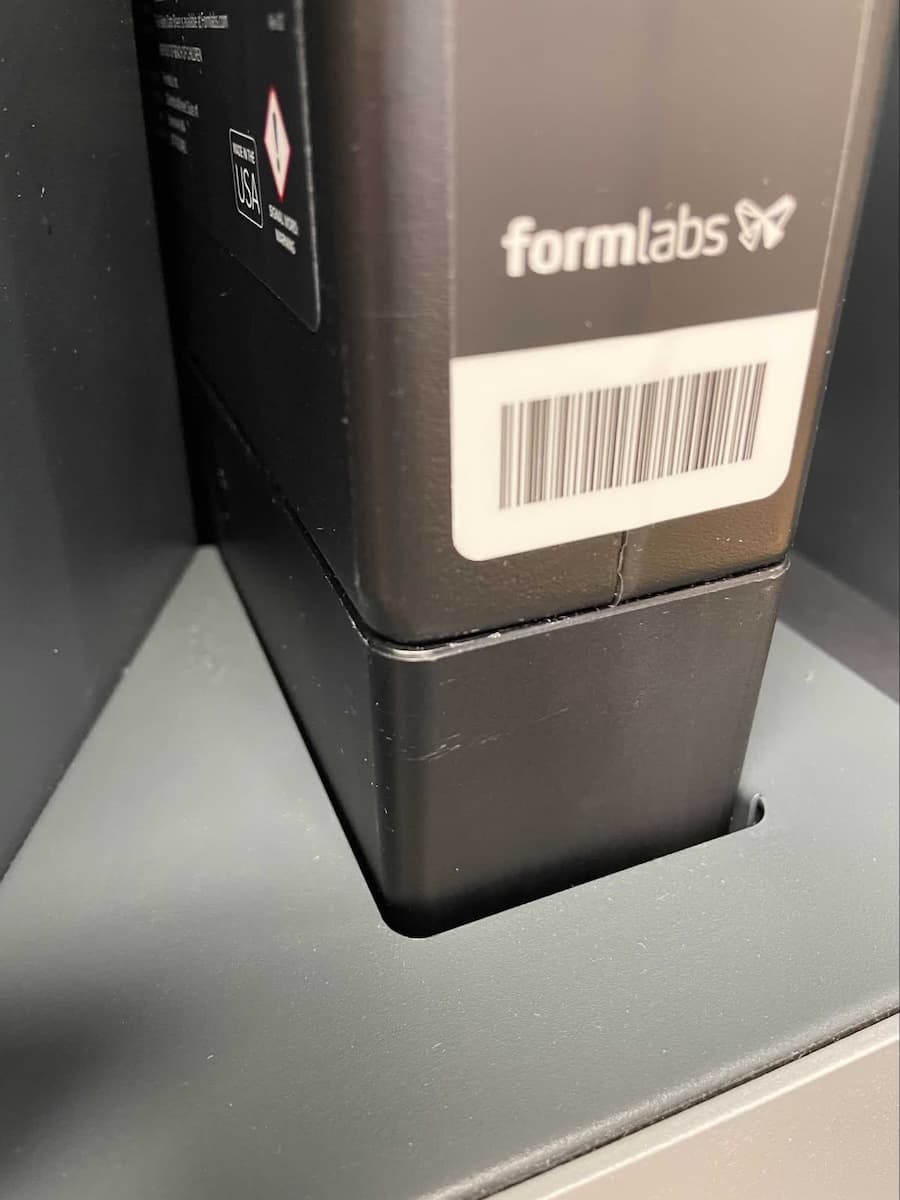

将树脂盒放置于树脂盒底板上，并确认树脂盒没有碰触到任一面邻近机壁。如果树脂盒碰触到机壁，则轻轻摆动树脂盒与树脂盒底板，使其远离机壁。
对齐树脂盒底板后，取出树脂盒，用 M3 (5.5mm) 套筒扳手将两个树脂盒底板的螺母完全拧紧，直至紧固。重新插入树脂盒，并在拧紧螺母后确认树脂盒底板是否对齐。如果要更换两个树脂盒底板，在更换另一个时请重复这一步骤。
第 4 步：将电缆重新布线至主板
按下电缆管理夹的卡扣，将其打开。将三条电缆（CART 0、CART 1 和 R Light）插入所有的电缆固定夹中，连接至主板，并将其拉紧。请向下按压卡环使锁销啮合，以闭合每个电缆固定夹。
第 5 步：重新连接并固定电缆
将三根电缆重新连接到主板上的相应接头上。只有按照正确方向，连接器才能插入主板接头。注意请勿折弯主板中的针脚。
使用电缆扎带将电缆捆绑在一起，如本程序开始时的状态。
重新安装前部外壳和显示器组件
重新安装后部外壳
概览：更换树脂盒底板托盘，重新安装并固定后部外壳。
第 1 步：重新安装树脂盒底板托盘
将树脂盒底板托盘滑入打印机后部，位置和方向与最初相同。
第 2 步：连接后部风扇
将后部外壳放在打印机后面。重新连接后部风扇电缆的两端。用一条聚酰亚胺胶带将风扇电缆固定在后部外壳上。
第 3 步：更换后部外壳
将后部外壳放回打印机上，注意将后部外壳上的五个针脚对准各自的孔。将其向打印机的前部按压，以确保其完全就位。后部外壳与侧边或底部外壳之间应没有间隙。
第 4 步：固定后部外壳
使用 T8 或 T10 梅花螺丝刀，将 21 颗螺丝拧入打印机后部。
完成修复
概览：重新安装后部外壳后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源。打印机将进行初始化。
第 2 步：测试修复
开始打印以测试树脂盒底板替换件。监控打印机，确保树脂盒底板检测到树脂盒，并正确地分配树脂。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
