所需物品：
Formlabs：
- 混合器马达替换件
- 混合器联轴器替换件
第三方：
- 2.5 mm 六角扳手
- 2 mm 六角扳手
- 丁腈手套
- 精密镊子（可选）
- 一字螺丝刀（可选）
白皮书
更换 Form 3L 混合器马达和耦合器
更换 Form 3L 混合器马达和耦合器
每次开始打印前，LPU 箱都会在树脂槽覆膜层上前后推动混合器数次。LPU 箱中的马达将混合器耦合器旋转到树脂槽中混合器下面的位置。搅拌器耦合器有一组磁铁，与搅拌器中的磁铁耦合，使搅拌器能随 LPU 箱移动。这种活动能混合树脂槽中的树脂，同时检查覆膜层和构建平台上是否有固化树脂。搅拌器马达或搅拌器耦合器出现故障将使打印机无法移动搅拌器。
请根据本指南更换搅拌器马达和搅拌器耦合器。
预计所需时间：30－40 分钟
准备工作区
概览： 准备好 Form 3L 和无尘的工作区，以便更换混合器马达和耦合器。
注意：
LPU 和光学窗口对灰尘和污染物非常敏感。维护期间请勿触摸 LPU 箱顶部的光学窗口或其周围的表面。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 LPU 上或流入打印机机身内。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽
拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清理打印机机身
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩。用纸巾清理积聚在打印机底板和打印机机身内的所有树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

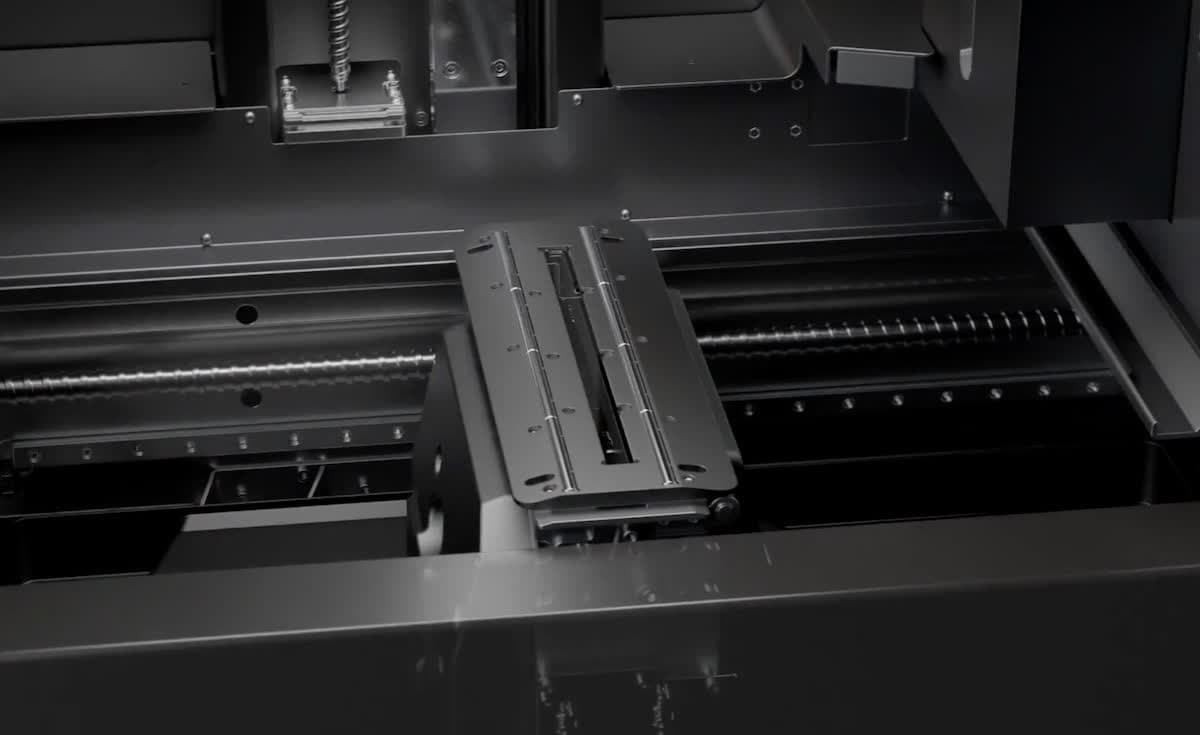

第 6 步：将 LPU 箱移至其维护位置
点击扳手图标进入 Maintenance（维护）界面，然后点击 Motor Moves（马达动作）。随即显示 Motor Moves（马达动作）界面。长按左方向键 (<)，将 LPU 箱移至打印机机身的中央。可使用此界面上的其他控件使 LPU 箱在打印机机身中充分扫动，并控制构建平台支架。
第 7 步：拔掉打印机电源线
按照触摸屏提示，在继续维护之前，断开电源线。在打印机通电时，请勿对打印机执行维护程序。
警告：
活动部件和传动螺杆/滚珠螺杆存在挤压和缠结危险。在处理 LPU 之前，请确保打印机已从电源上拔下并已关机。
第 8 步：清洁 LPU 箱体
用纸巾清理 LPU 箱体区域或打印机上的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
移除右侧的 LPU
概览：将 LPU 箱移至其维护位置后，拆卸并拔下右侧 LPU。
第 1 步：拆卸右侧 LPU
混合器马达和耦合器位于 LPU 箱体的右侧。必须拆下右侧的 LPU，才能接触到混合器马达。
如需拆卸右侧 LPU，请按照更换 Form 3L Light Processing Unit（光处理单元）指南中的说明进行操作。
移除混合器马达和耦合器
概览：拆卸右侧 LPU 后，拆卸混合器马达和耦合器。

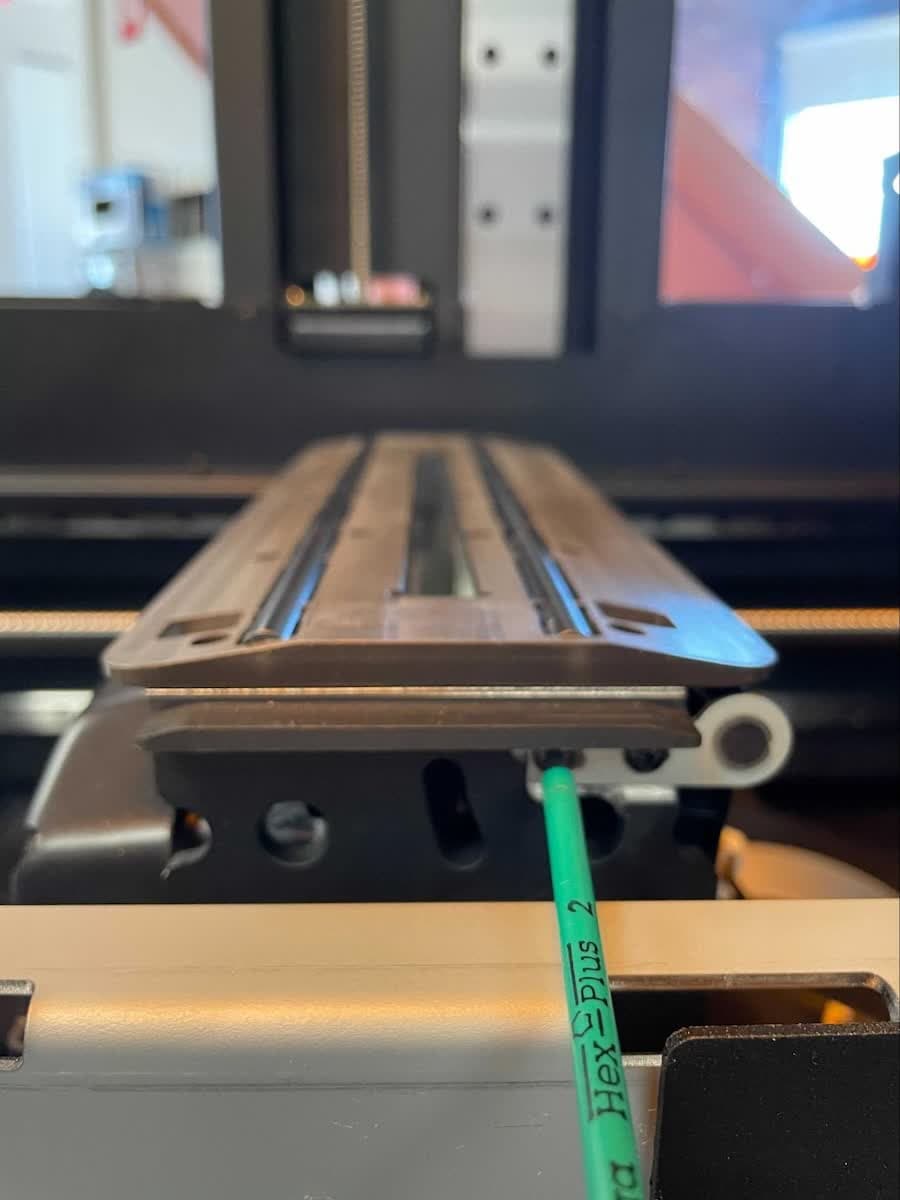

第 1 步：拆卸混合器耦合器固定托架
混合器耦合器固定支架位于 LPU 箱的前面，滚轴支架的正下方。使用 2mm 六角扳手拧松并卸下将混合器耦合器固定支架固定在 LPU 箱上的两个螺丝。将螺丝和固定支架放在一边。

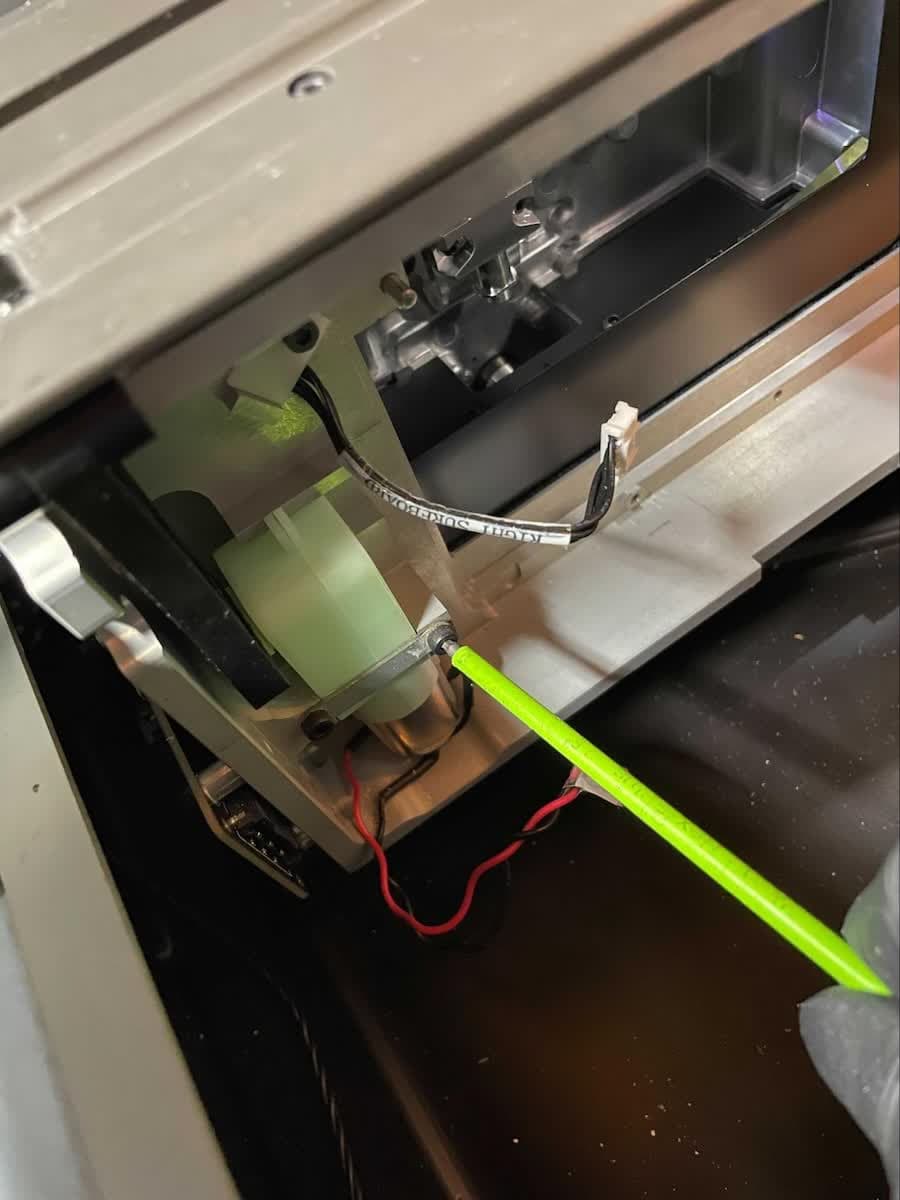

第 2 步：拆卸混合器马达固定托架
混合器马达位于 LPU 箱内，以前由右侧 LPU 占据的区域。它还用一个固定支架固定住。使用 2.5mm 六角扳手拧松并卸下将混合器马达固定支架固定在 LPU 箱上的两个螺丝。将螺丝和固定支架放在一边。

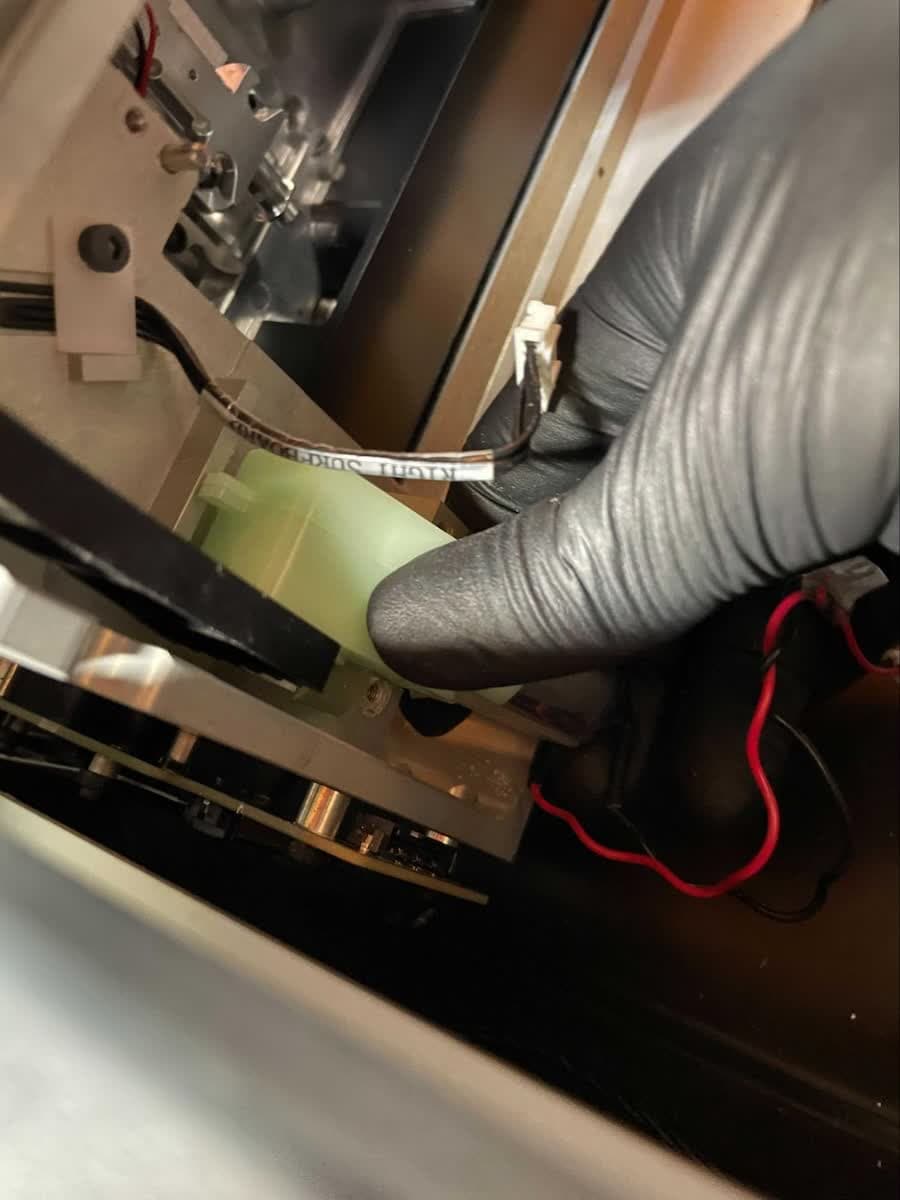

第 3 步：拆卸混合器马达
握住混合器马达的外壳。向上拨动马达的驱动齿轮，并将马达从 LPU 箱上滑开，以便拆除。将混合器马达放在一边。

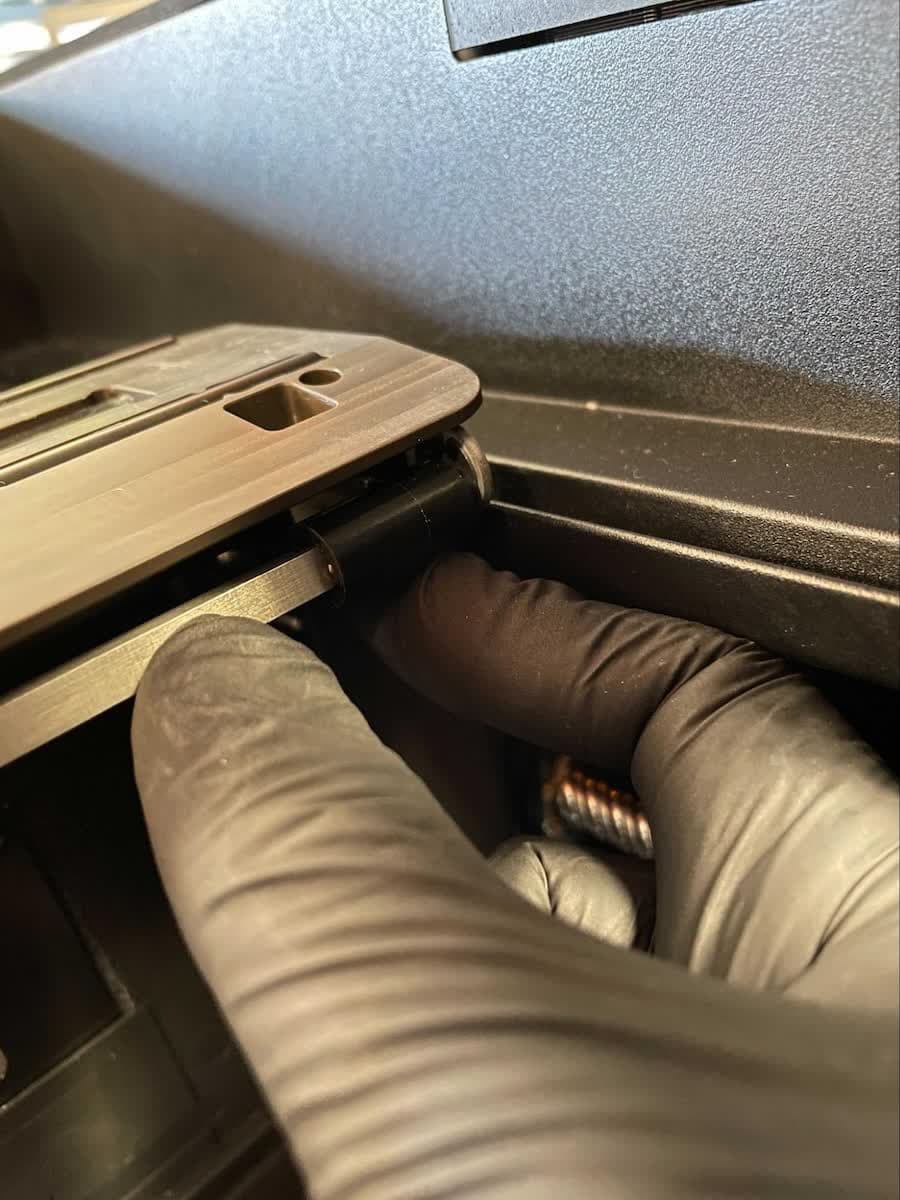

第 4 步：松开混合器耦合器
混合器耦合器仍通过 LPU 箱后部的第二固定支架与 LPU 箱连接。握住混合器耦合器的后端。将混合器耦合器的末端向前拉出后部固定支架，使混合器耦合器脱开。

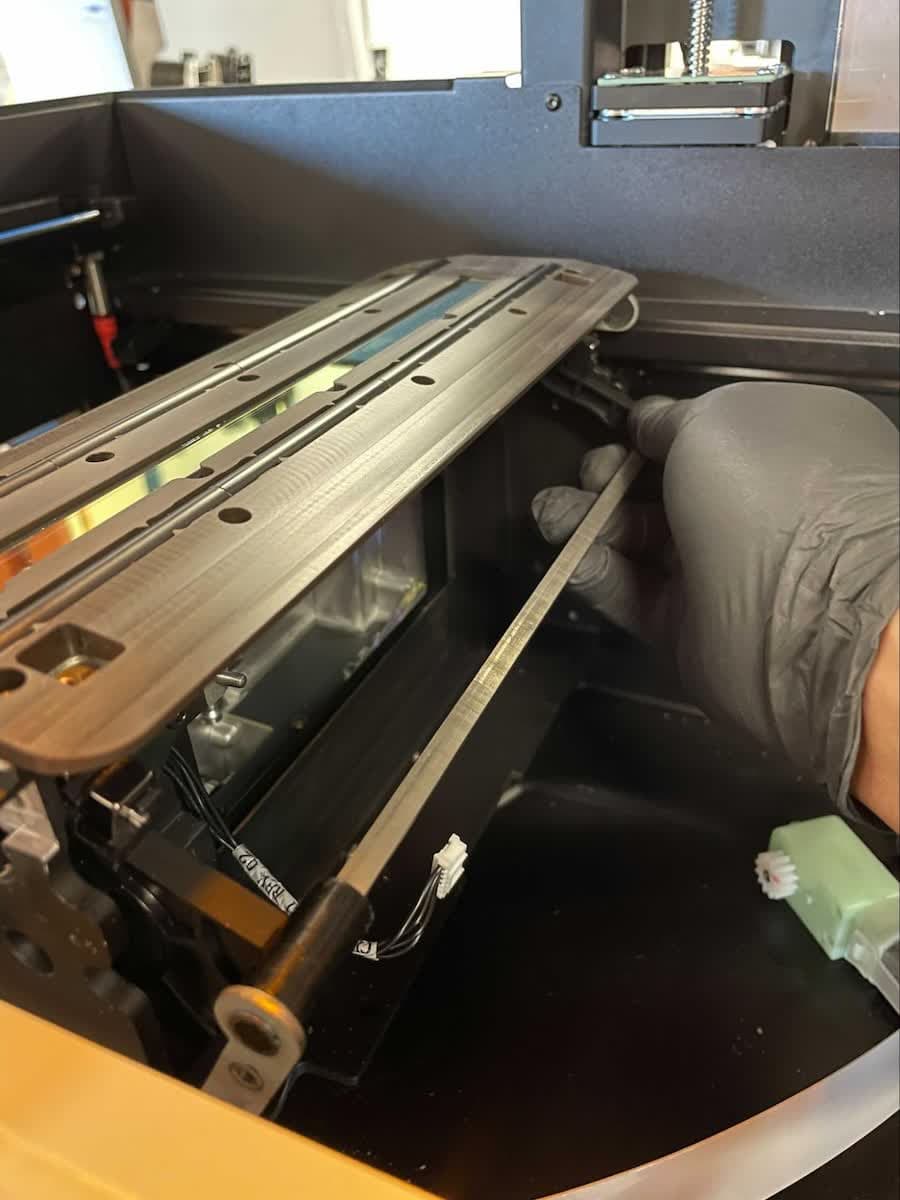

第 5 步：拆卸混合器耦合器
握住混合器耦合器并顺时针滚动，使其离开 LPU 箱。将混合器耦合器往下拉，使其离开 LPU 箱，即可拆除。将混合器耦合器放在一边。
安装新的混合器马达和耦合器
概览：拆卸旧的混合器马达和联轴器后，连接并安装混合器马达和联轴器替换件。

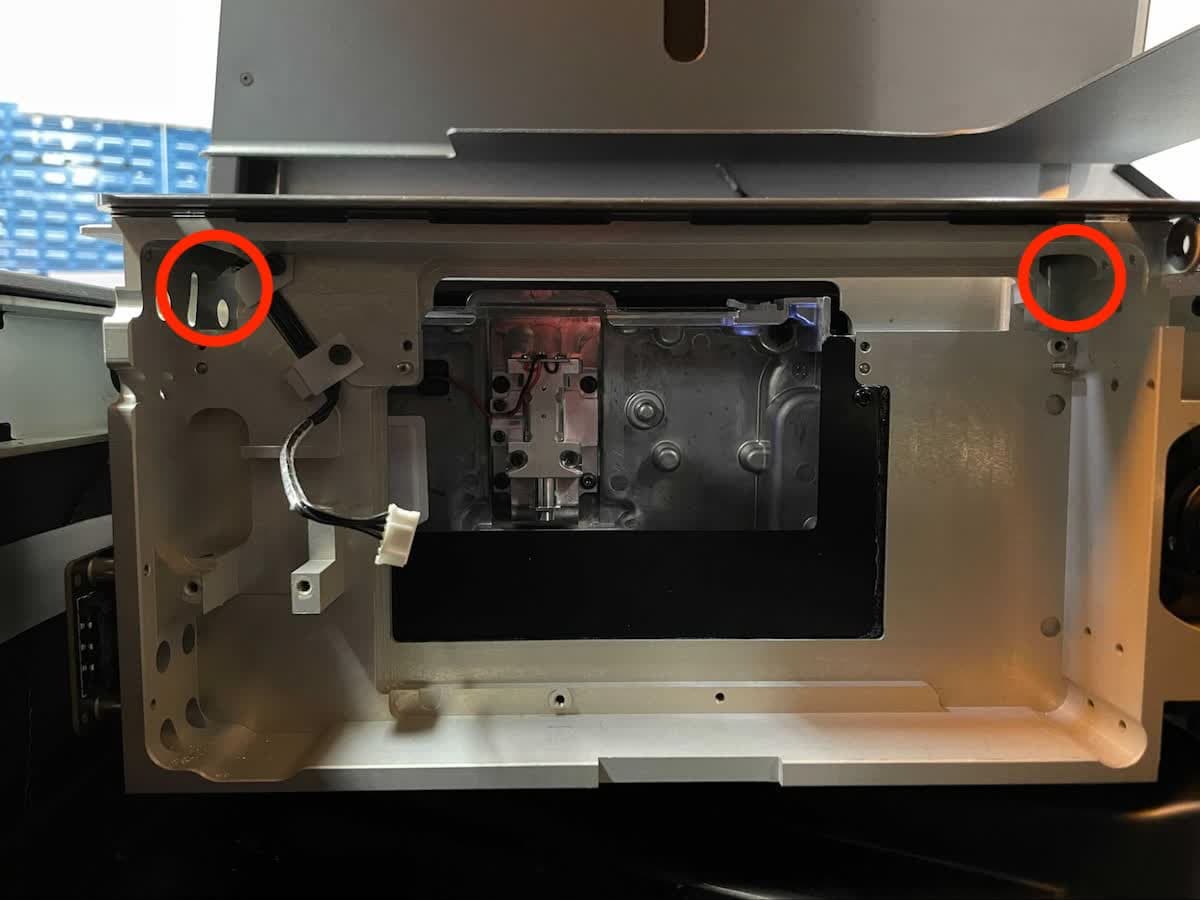

第 1 步：安装混合器联轴器替换件
将混合器耦合器的两端插入 LPU 箱右上角的两个矩形孔中，如上图中画圈部分所示。将混合器耦合器推向 LPU 箱并将其旋转到位，与拆除旧混合器耦合器的动作相反。

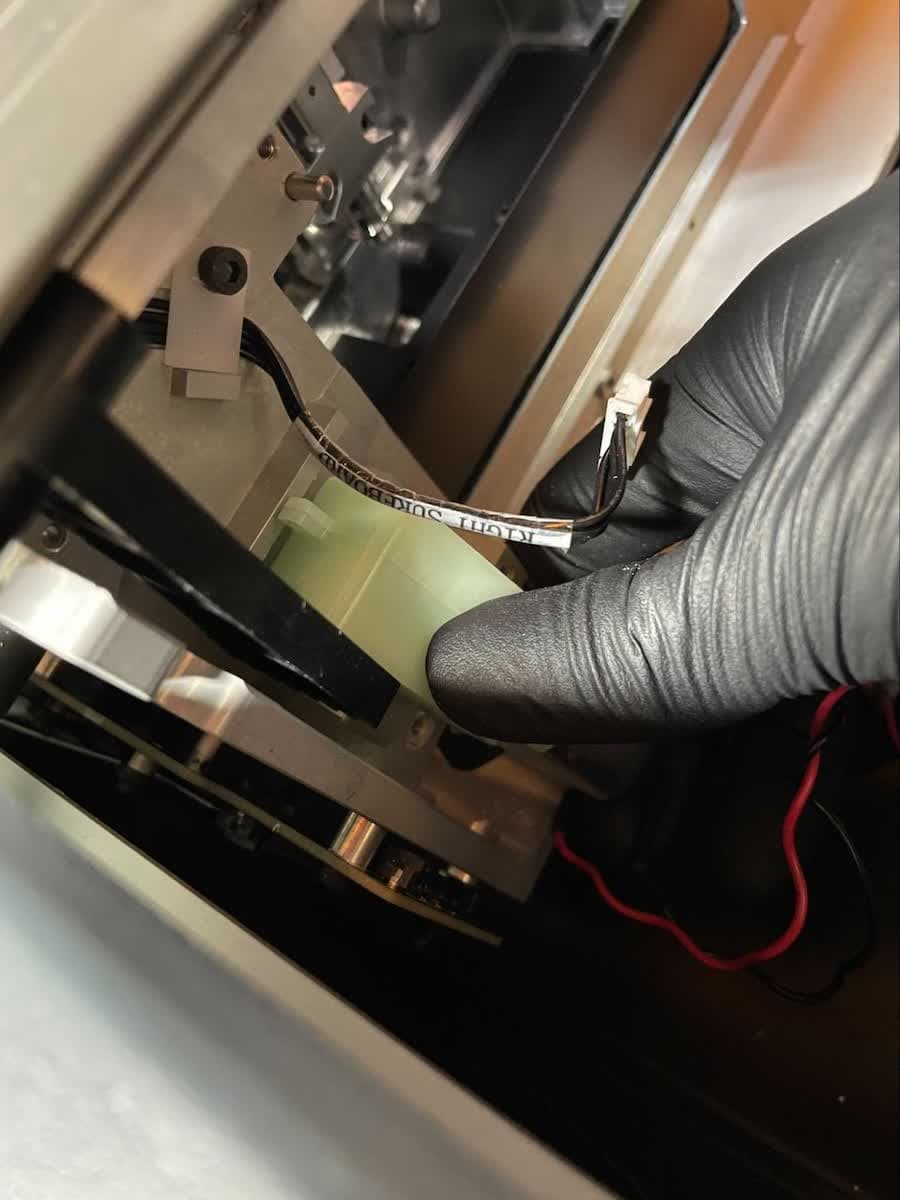

第 2 步：安装混合器马达替换件
将混合器马达的驱动齿轮压入混合器耦合器臂中，并将马达旋转到位，与拆除旧混合器耦合器的动作相反。在安装马达时，将混合器耦合器固定到位，以防其移位。

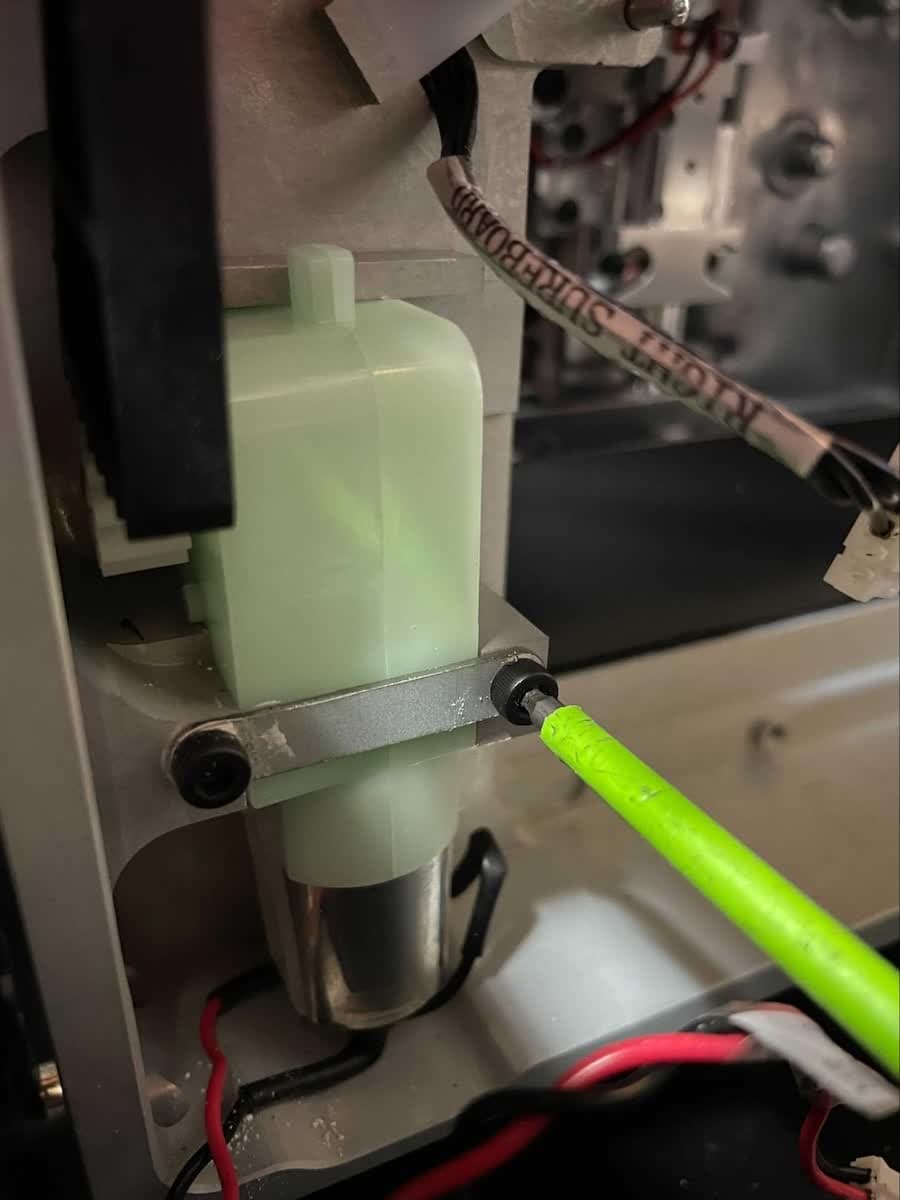

第 3 步：固定混合器马达替换件
将混合器马达固定支架上的螺丝孔与 LPU 箱上的相应孔对齐。将两个混合器马达固定支架的螺丝拧入孔中，用 2.5mm 六角扳手拧紧，直到用手指拧紧的程度。

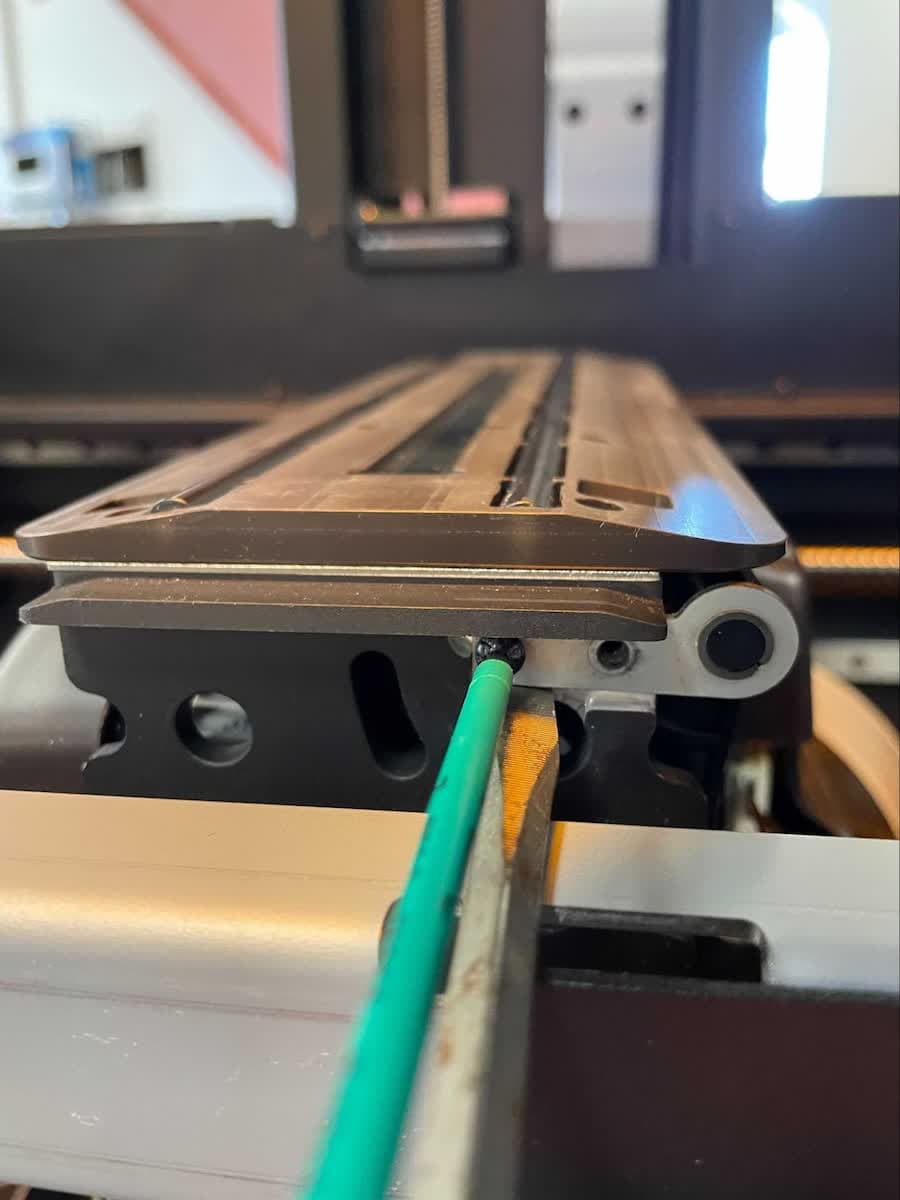

第 4 步：固定混合器联轴器替换件
将混合器耦合器固定支架上的螺丝孔与 LPU 箱上的相应孔对齐。将两个混合器耦合器固定支架的螺丝拧入孔中，用 2mm 六角扳手拧紧，直到用手指拧紧的程度。使用平头螺丝刀或类似的工具作为杠杆（如图所示）对固定支架可能有所帮助。如有必要，可用一双精密镊子将螺丝与螺丝孔对齐。
重新安装右侧的 LPU
完成修复
概览：安装好新的混合器马达和联轴器后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源上。打印机将进行初始化，并将 LPU 箱移回初始位置，然后执行校准。
第 2 步：重新校准混合器传感器
在打印机触摸屏上，点击扳手图标。Maintenance（维护）界面随即显示。点击 Calibration（校准）> Calibrate Tank Mixer Sensor（校准树脂槽混合器传感器），然后按照屏幕上的提示校准树脂槽混合器传感器。
第 3 步：测试修复
插入树脂槽、构建平台和树脂盒。开始打印。在预打印过程中监测打印机，确保打印机正确地将混合器移过树脂槽覆膜层。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
