更换 Form 3L 滚轴支架（光学窗口组件）

滚轴支架位于 Form 3L 内部 Light Processing Unit (LPU) 箱的顶部。滚轴支架上有两组销钉，用于拉紧树脂槽的柔性覆膜层。滚轴支架还装有光学窗口，便于激光通过以固化打印件的每一层。脏污或受损的滚轴支架会影响打印质量，或导致 LPU 本身损坏。

请根据本指南更换 Form 3L 的滚轴支架。

所需物品：

Formlabs：

滚轴支架
T6 梅花螺丝刀、T8 梅花螺丝刀或 2mm 六角扳手

第三方：

丁腈手套
纸巾
手机（可选）
PEC*PAD
纯净异丙醇 (IPA，90% 或更高浓度) 更高）

预计所需时间：20－30 分钟

准备工作区

概览： 准备好 Form 3L 和无尘的工作区，以便更换滚轴支架。

注意：

避免触摸光学窗口或滚轴支架上的滚轴，以免受到皮肤油脂和/或树脂的污染。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴入打印机机身内。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀中滴出。

第 3 步：拆卸并存放树脂槽

拆卸树脂槽，将其放入树脂槽盒中，并盖上盖子。将树脂槽盒和树脂槽放置在干净、平整的表面上。

注意：

请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。在您的工作区旁边放几张干净的纸巾，以便放置旧滚轴支架。

第 5 步：将 LPU 箱移动到其维护位置

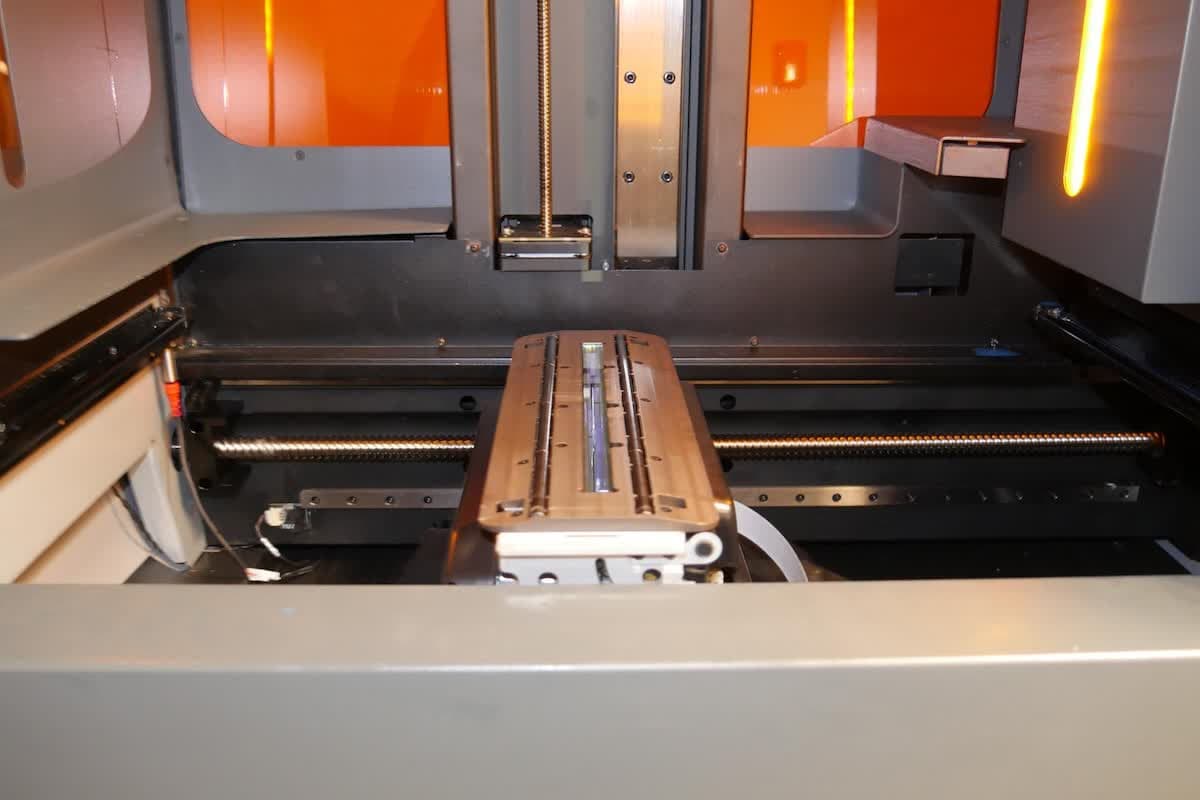

点击扳手图标进入 Maintenance（维护）界面，然后点击 Roller Holder Replacement（更换滚轴支架）。按照屏幕上的提示进行操作。将 LPU 箱移至打印机机身的中央。在触摸屏提示时，按照以下步骤更换滚轴支架。

拆卸滚轴支架

概览：将 LPU 箱移至其维护位置后，拆卸滚轴支架。

注意：

请勿让任何树脂或其他碎屑掉入滚轴支架下方的矩形激光开口。若存在污染物，则可能需要额外进行清理或修复。

第 1 步：拧下滚轴支架螺丝

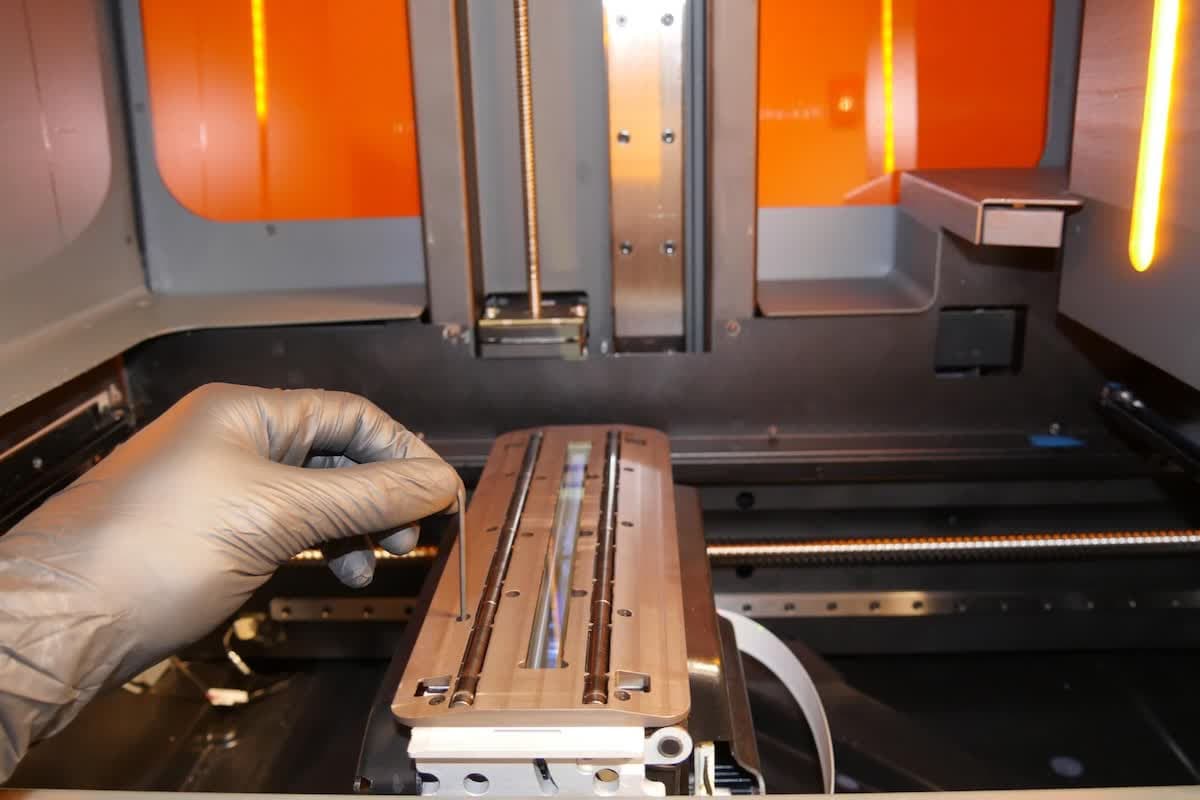

滚轴支架由 16 颗螺丝固定在 LPU 箱上。这些螺丝可能是 2mm 六角螺丝、T6 梅花螺丝或 T8 梅花螺丝，具体取决于打印机的制造时间。使用合适的扳手小心地拧松滚轴支架顶部的 16 颗螺丝，避免螺丝掉入打印机机身。将螺丝放在一边，以便稍后重新安装。

第 2 步：抬起滚轴支架

小心地抬起滚轴支架的两端，将其与 LPU 箱分开。

注意：

从 LPU 上慢慢取下滚轴支架。如果滚轴支架上或周围有液态树脂，快速提起滚轴支架会产生吸力，将树脂吸入 LPU。

第 3 步：拆卸滚轴支架

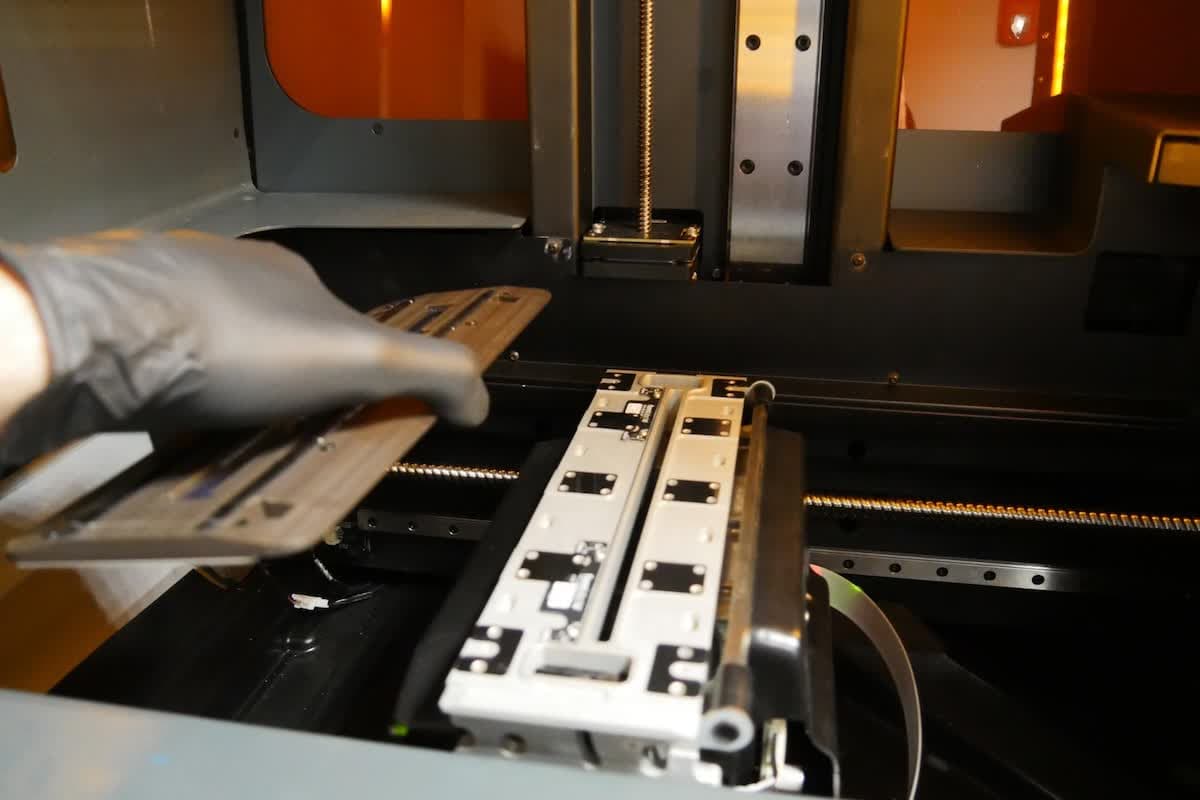

取下滚轴支架后，将其从 LPU 箱上抬起，然后迅速将滚轴支架放在纸巾上，以避免树脂滴入打印机内。

安装滚轴支架替换件

概览： 清洁 LPU 箱体顶部并安装新的滚轴支架。

第 1 步：准备 LPU 箱体

用沾有 IPA 的纸巾清理 LPU 箱体顶面上的残留树脂。轻轻擦拭，以免损坏激光口周围的垫圈或印刷电路板。

第 2 步：检查新的滚轴支架

小心地从包装中取出新的滚轴支架。移除光学窗口上的保护膜。检查滚轴支架中的光学玻璃窗口，确保其干净、没有灰尘或污点。如有必要，使用 PEC*PAD 和 IPA 清洁光学窗口。

第 3 步：安装新的滚轴支架

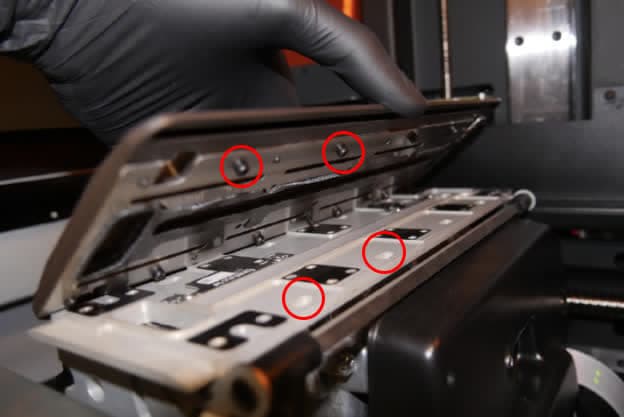

将滚轴支架置于 LPU 箱上方。将滚轴支架底部的托柱与安装面上相应的切口对齐。滚轴支架中的激光窗口和螺丝孔也应分别与 LPU 箱上的激光口和螺丝孔对齐。

注：

滚轴支架只能以一个方向安装。

将新的滚轴支架放置于安装面上。

第 4 步：放置滚轴支架螺丝

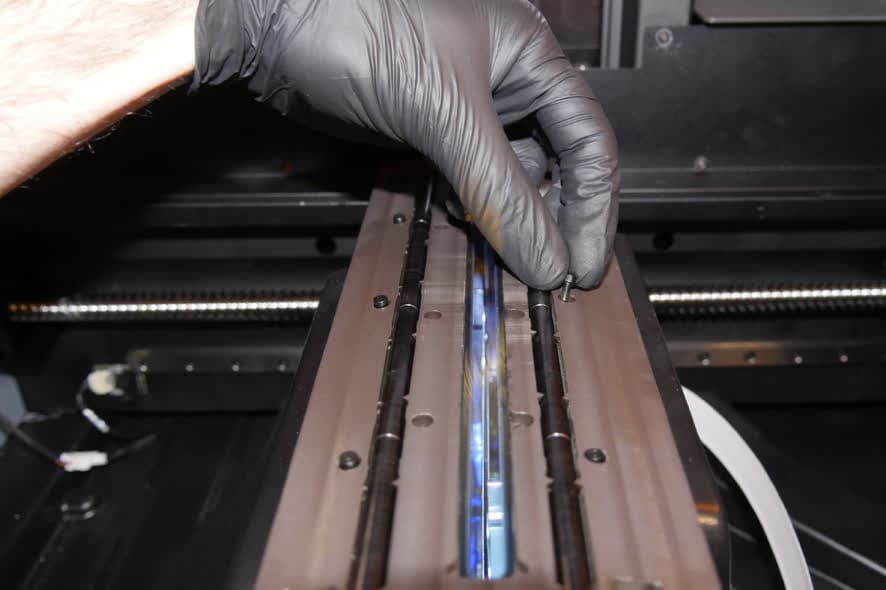

将随附的螺丝分别放入滚轴支架的 16 个安装孔中。

第 5 步：拧入滚轴支架螺丝

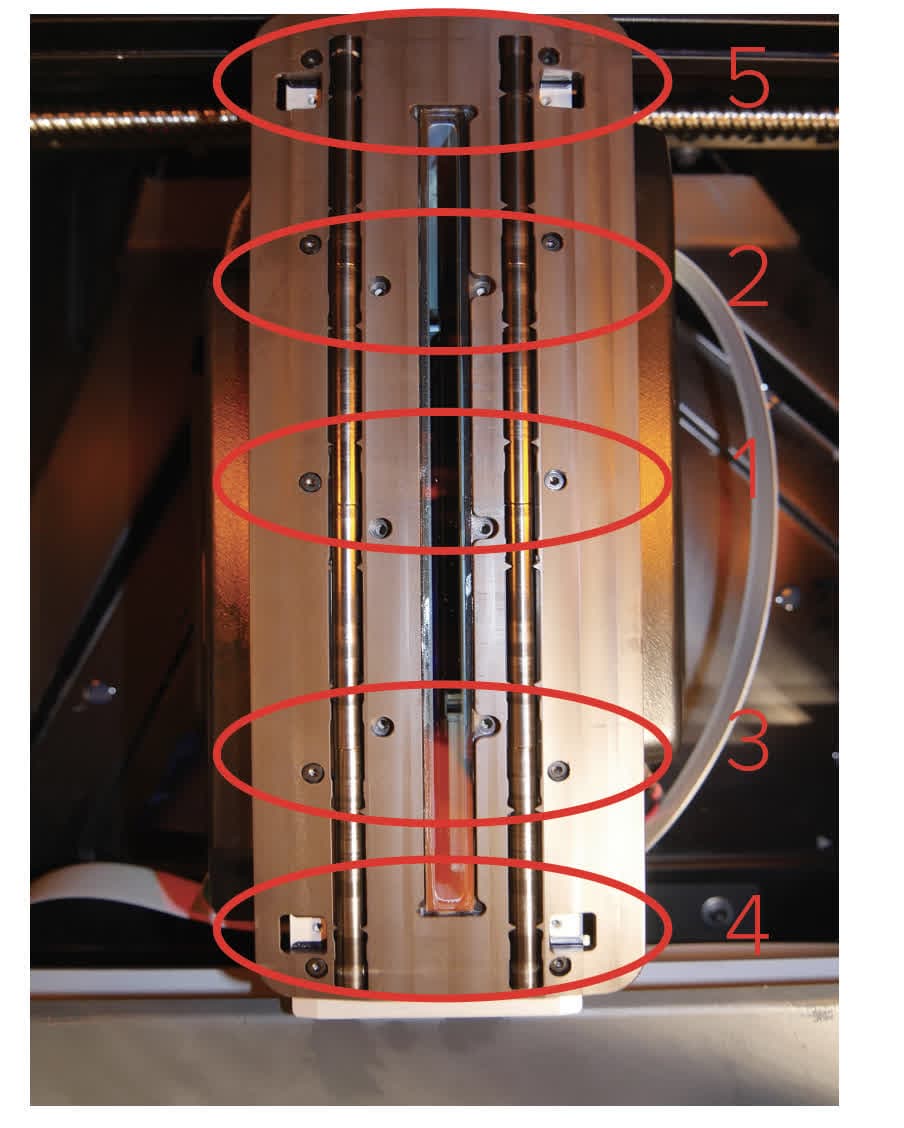

使用 2mm 六角扳手、T6 梅花螺丝刀或 T8 梅花螺丝刀（取决于打印机中的螺丝类型），在拧入每个编号区域的螺丝后再进行下一个区域。请勿完全拧紧螺丝。

注意：

在此步骤中过度拧紧螺丝或拧紧顺序错误，可能会导致滚轴支架不均匀地放置在 LPU 箱上。这可能导致打印失败。

第 6 步：拧紧滚轴支架螺丝

按照相同顺序拧紧螺丝，直至完全紧固。

完成修复

概览： 安装好新的滚轴支架后，进行最终检查。

第 1 步：检查滚轴支架

检查滚轴支架中的光学窗口，确保其洁净无尘或污迹。如有必要，使用 PEC*PAD 和 IPA 清洁光学玻璃窗口。

第 2 步：在触摸屏上完成维护过程

关闭打印机机罩，然后点击 Next（下一步）。按照触摸屏上的其余步骤进行操作，直至完成维护过程，LPU 箱回到原位。

第 3 步：处置旧滚轴支架

如果旧滚轴支架干净干燥，则将其与生活垃圾一同丢弃。如果滚轴支架上仍残留有液态树脂，则待树脂固化后再进行处置。应在阳光下（1－10 天）或紫外线灯下固化树脂。Formlabs 树脂在 405nm 光线和热量的照射下固化效果最佳。

第 4 步：运行测试打印

插入树脂槽、树脂盒和构建平台。开始打印，以确保正确更换滚轴支架。请联系 Formlabs Support 或您的授权经销商，以共享该程序的结果。
