USB-C 连接线将 Resin Pumping System 连接到 Form 4 打印机，为树脂泵供电并在两个设备之间传输数据。USB-C 连接线损坏或故障可能会导致打印机无法识别 RPS 并正确泵送树脂。

请根据本指南更换 Form 4 Resin Pumping System USB-C 连接线。

预计所需时间：30 分钟

概览： 准备好树脂泵送系统和无尘的工作区，以便更换 USB-C 连接线。

第 1 步：准备工作区

清理工作区。确保工作区通风良好、平坦且没有灰尘。

第 2 步：从打印机上拆卸树脂泵

从打印机上拔下 USB-C 连接线。如果树脂泵目前插在打印机的树脂盒插槽中，请将其取出。

第 3 步：拧上盖子

从泵底部的固定柱上拧下盖子，并将其拧到泵管的出口处，以防止树脂滴落到工作面上。

第 4 步：断开传输管

剪断将传输管固定在树脂泵上的束线带，断开传输管。将传输管的自由端放在树脂容器上方，以防止树脂滴落到工作面上。

概览： 拆卸树脂泵的外壳，以便操作 USB-C 连接线。

树脂泵外壳通过位于泵顶部的一颗六角螺丝固定在泵体上。使用 2.5mm 六角扳手拧松并取下螺丝。将螺丝放在一旁。

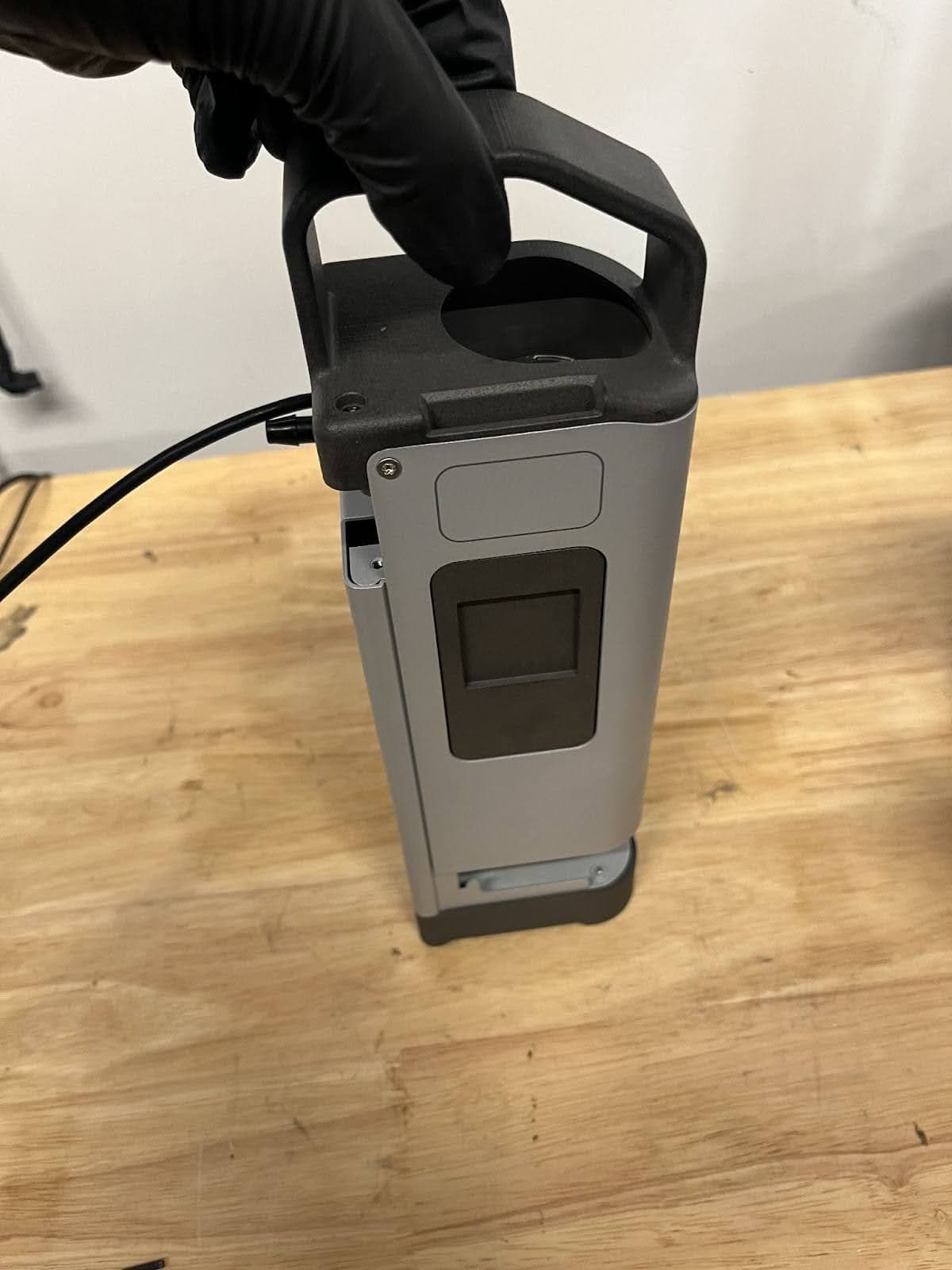

第 2 步：拆卸树脂泵外壳

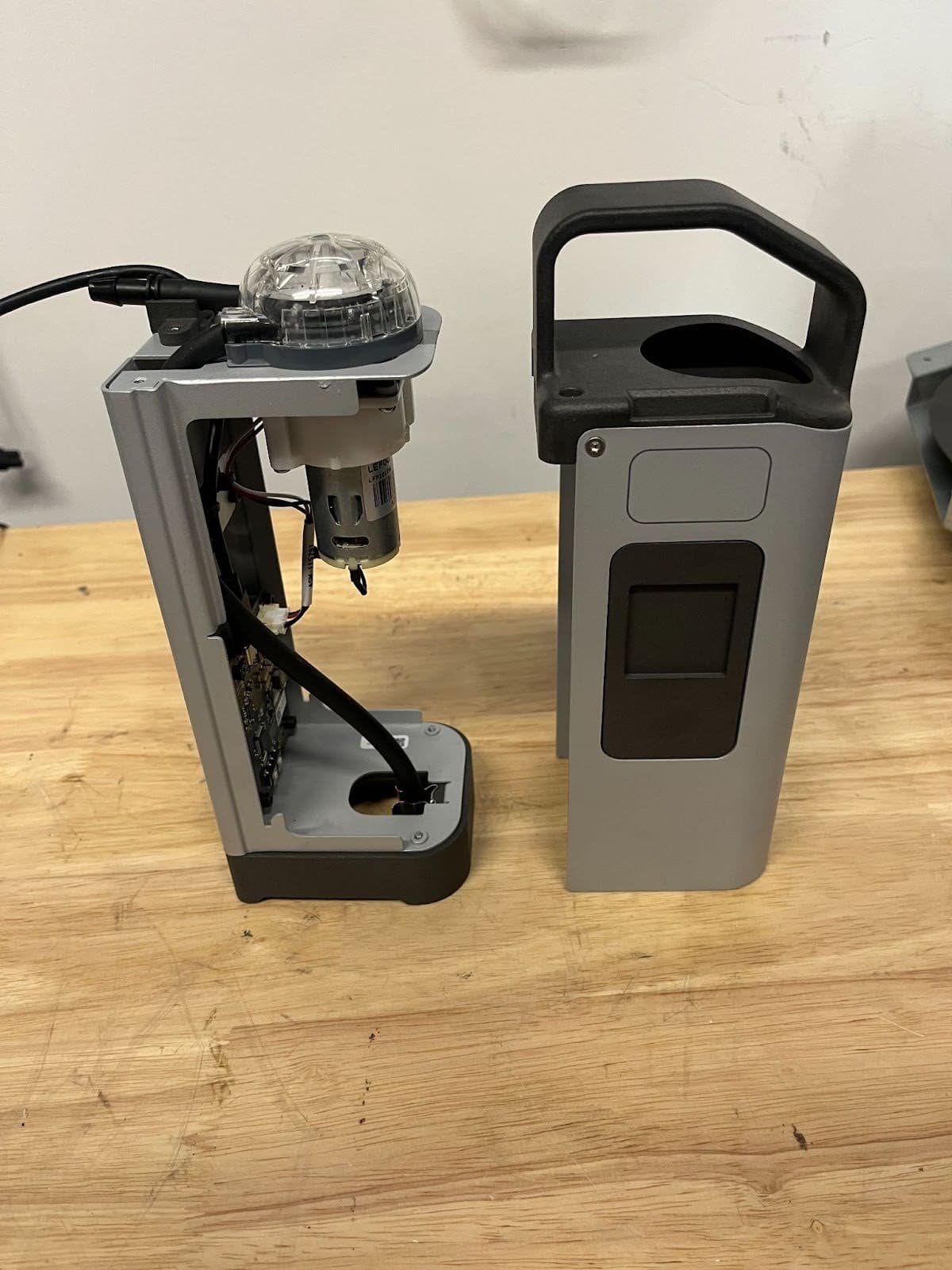

握住树脂泵的把手。将把手向上拉离树脂泵底座，使外壳与泵体分离。将外壳放在一旁。

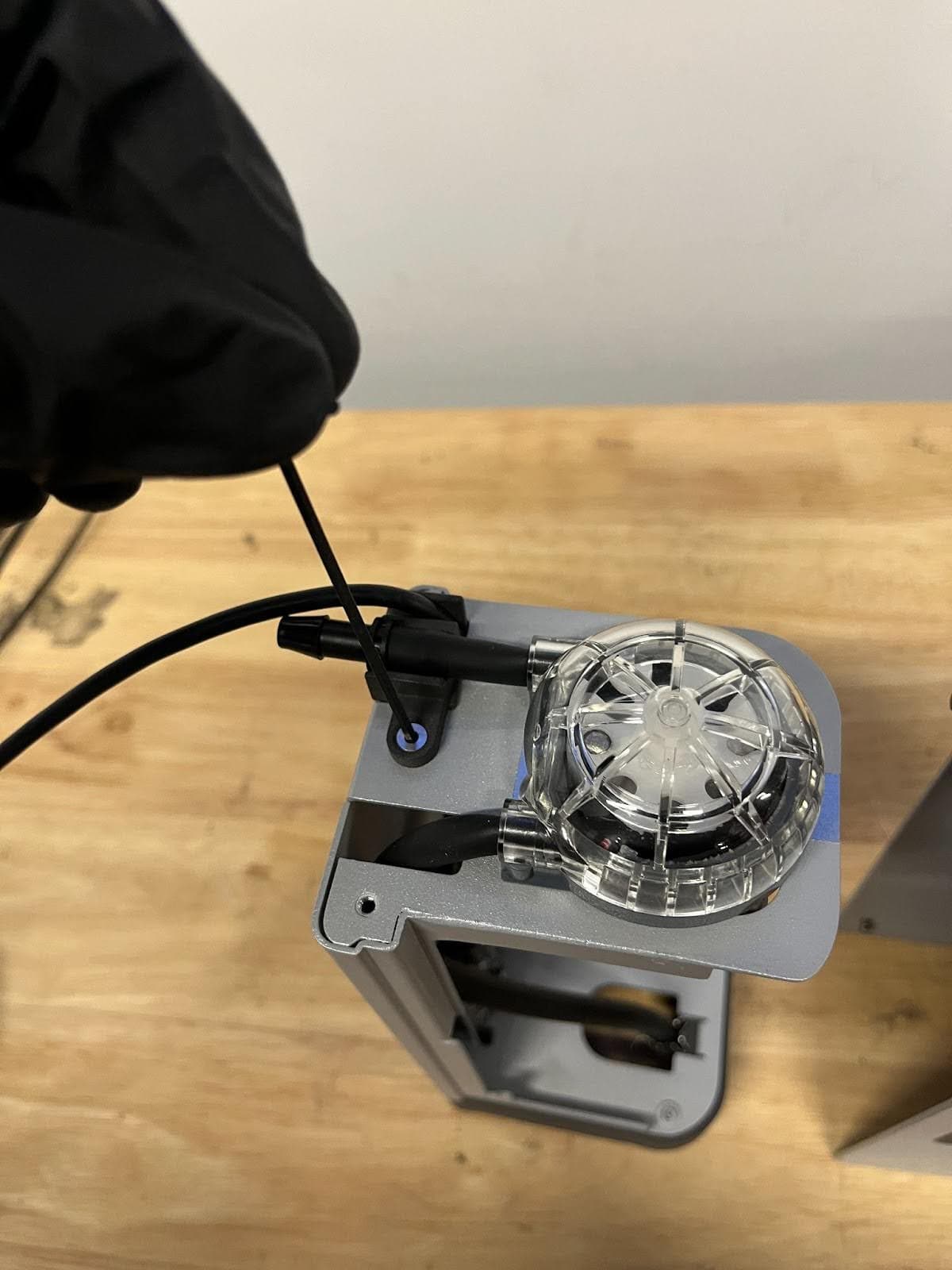

第 3 步：拧下应力消除衬垫螺丝

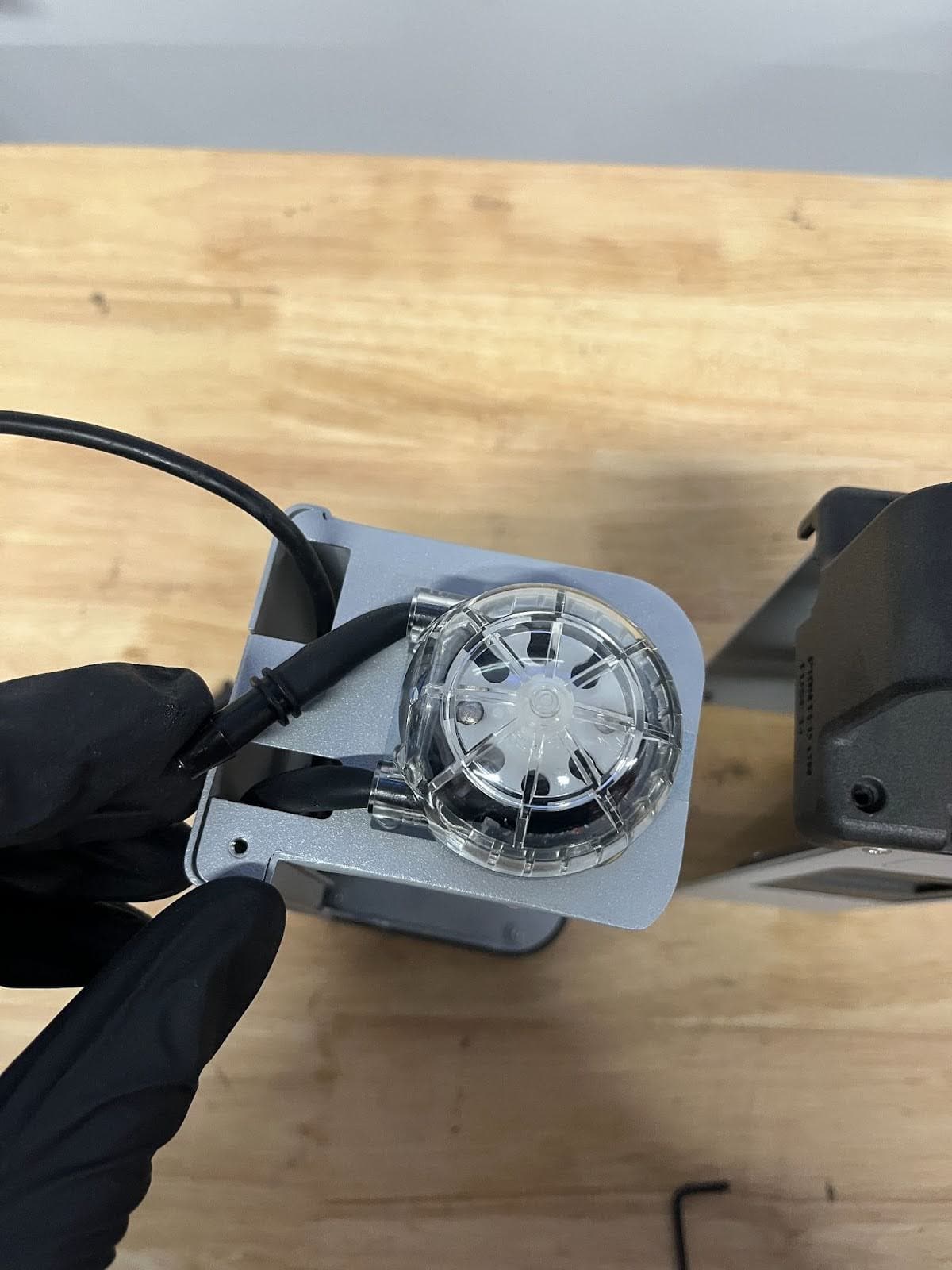

使用平头螺丝刀，拧下应力消除插入件螺丝。将螺丝和应力消除装置放在一旁。

概览：从树脂泵外壳上拆卸 USB-C 连接线。

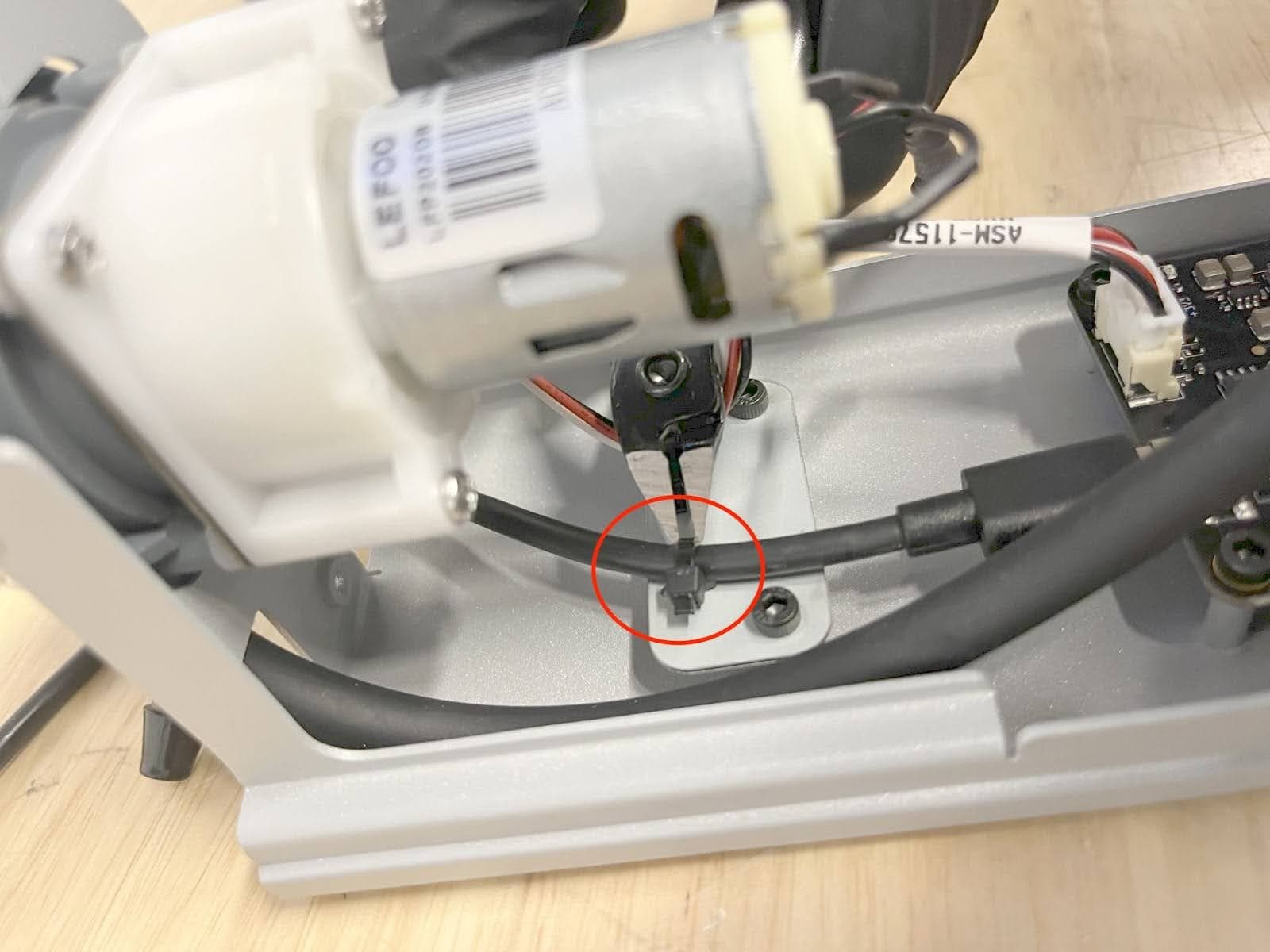

第 1 步：剪断 USB-C 扎带

使用平口剪钳剪断将 USB-C 连接线固定在树脂泵机身上的束线带。取下拉链绑带，放在一旁以备处理。

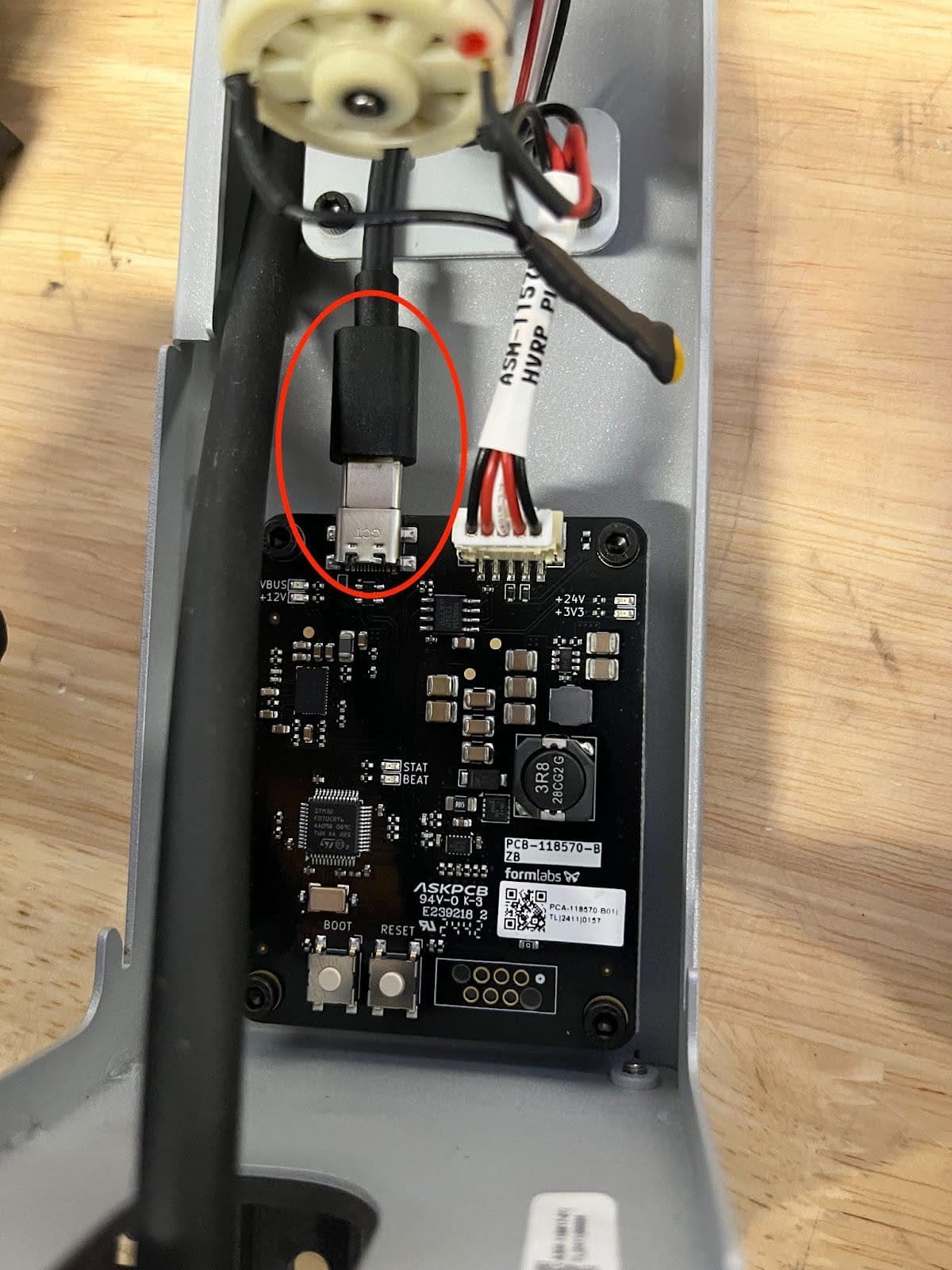

第 2 步：断开 USB-C 连接线

从控制板上拔下 USB-C 连接器。将 USB-C 连接线穿过树脂泵外壳，取出并放在一旁，以便与电子废弃物一同处置。

概览： 拆卸 USB-C 连接线后，安装 USB-C 连接线替换件。

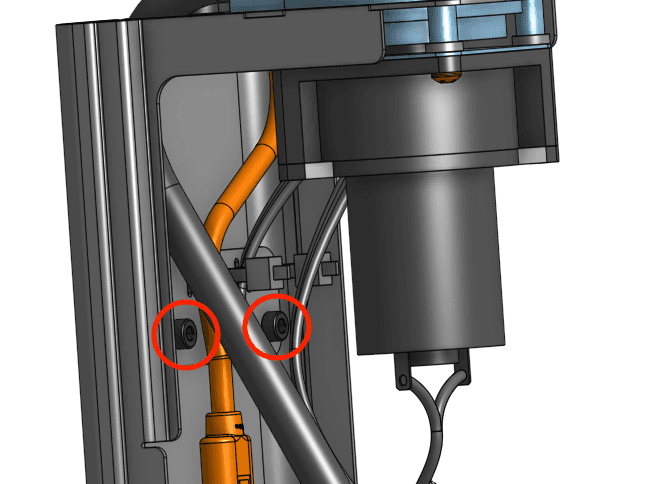

第 1 步：拧下安装板螺丝

USB-C 连接线通过安装板连接到泵壳上。使用 2.5mm 六角扳手，拧下将安装板固定在泵壳上的两颗螺丝。

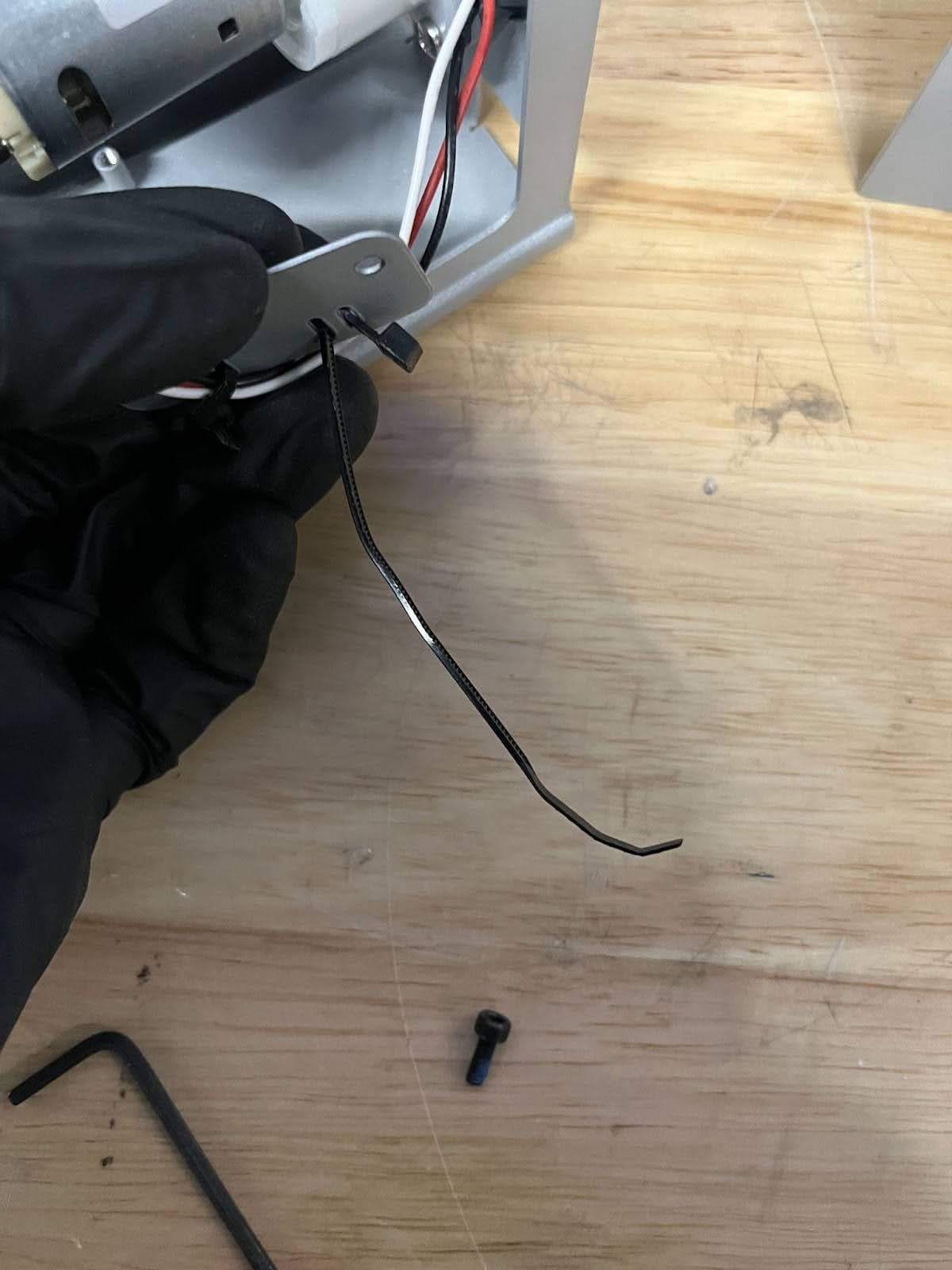

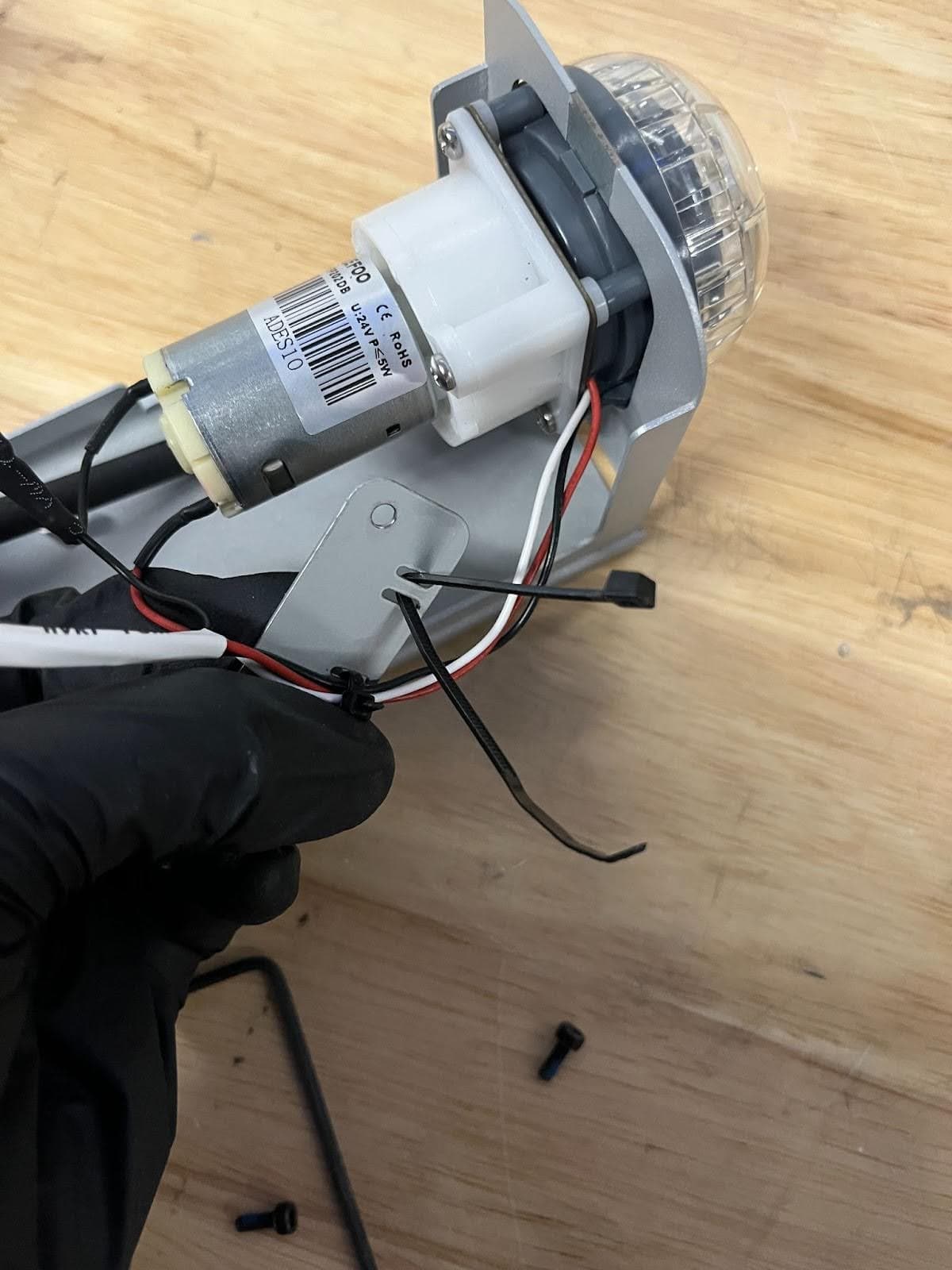

第 2 步：将束带穿过安装板

将 2.5mm 的束线带穿过安装板的空槽。拉动拉链带，使带头与板平齐。将束线带的尖端插入头部并拉动，直至其啮合，在束线带上留出一个大环。

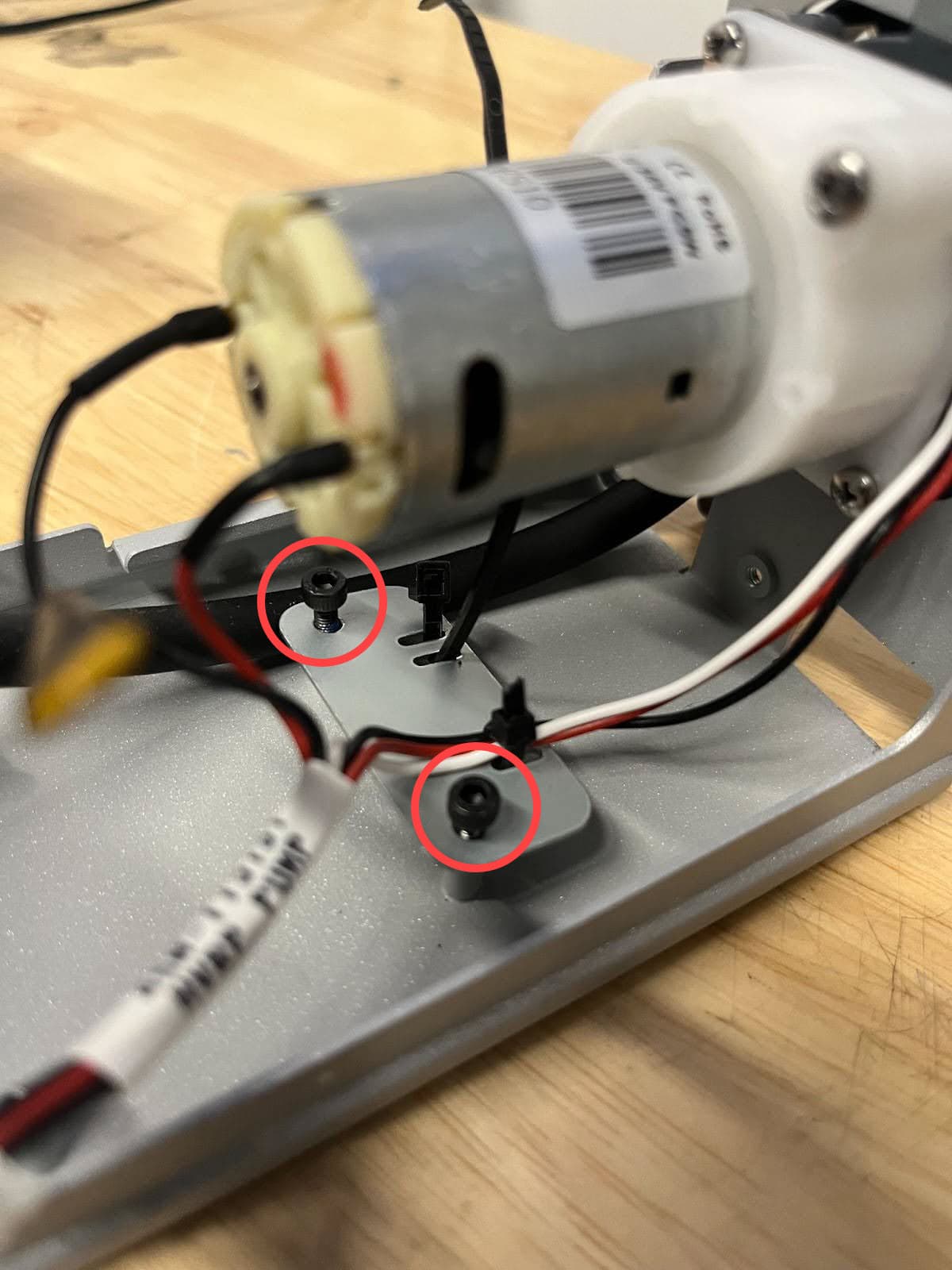

第 3 步：固定安装板

将安装板与泵壳上的螺孔对齐。确保束线带切口朝向泵的顶部，电机电缆位于板上方。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

第 4 步：连接 USB-C 连接线替换件

将 USB-C 连接线替换件的一端穿过树脂泵外壳顶部的应力消除开口，并穿过束线带的环。将 USB-C 连接线连接到控制板，确保其完全就位。

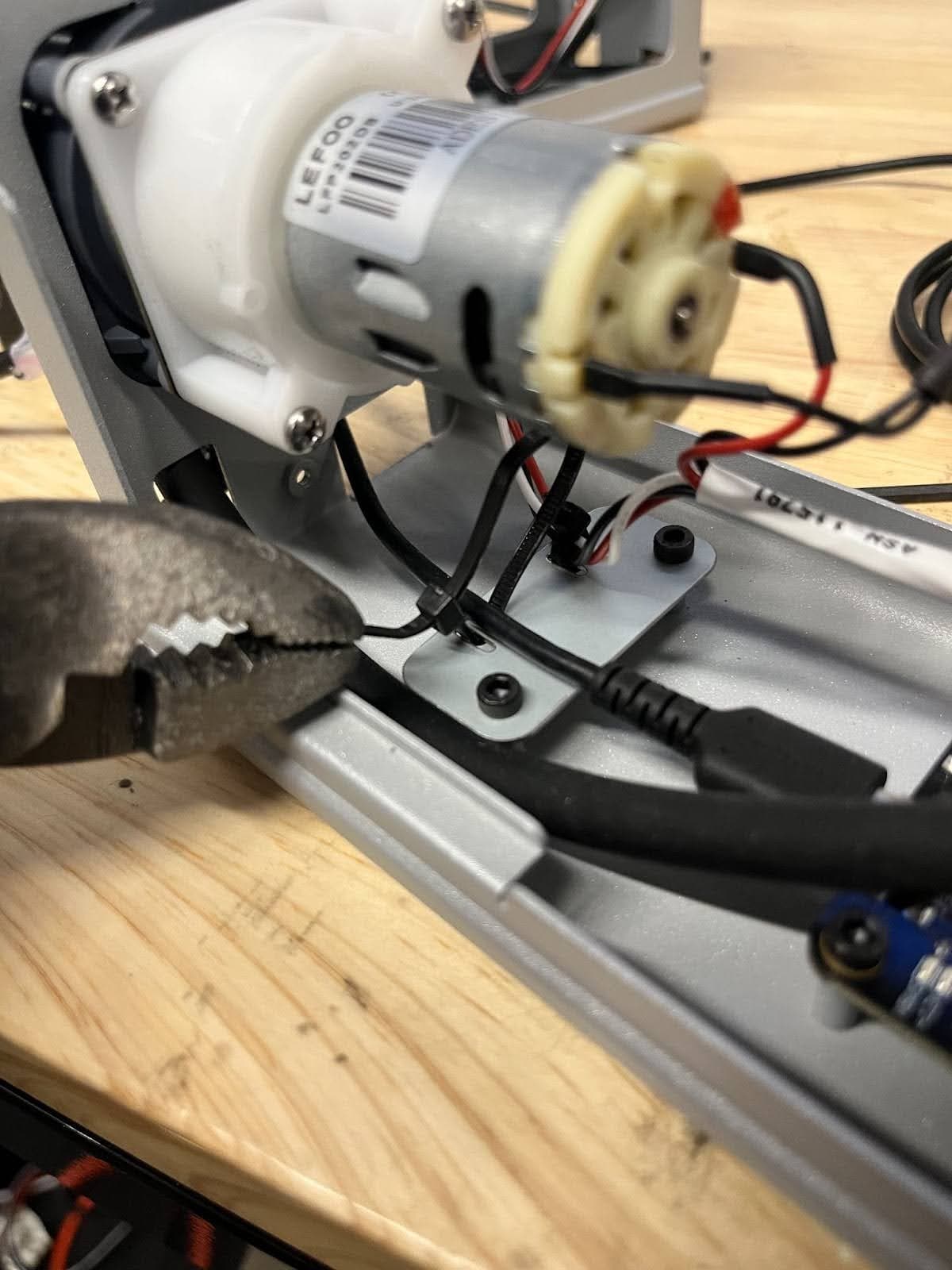

第 5 步：固定 USB-C 连接线

确保在拉链绑带和控制板连接器之间的 USB-C 连接线有松弛。使用钳子，用束带将 USB-C 连接线固定在泵壳上。请勿过度拧紧，以免压坏或损坏电缆。

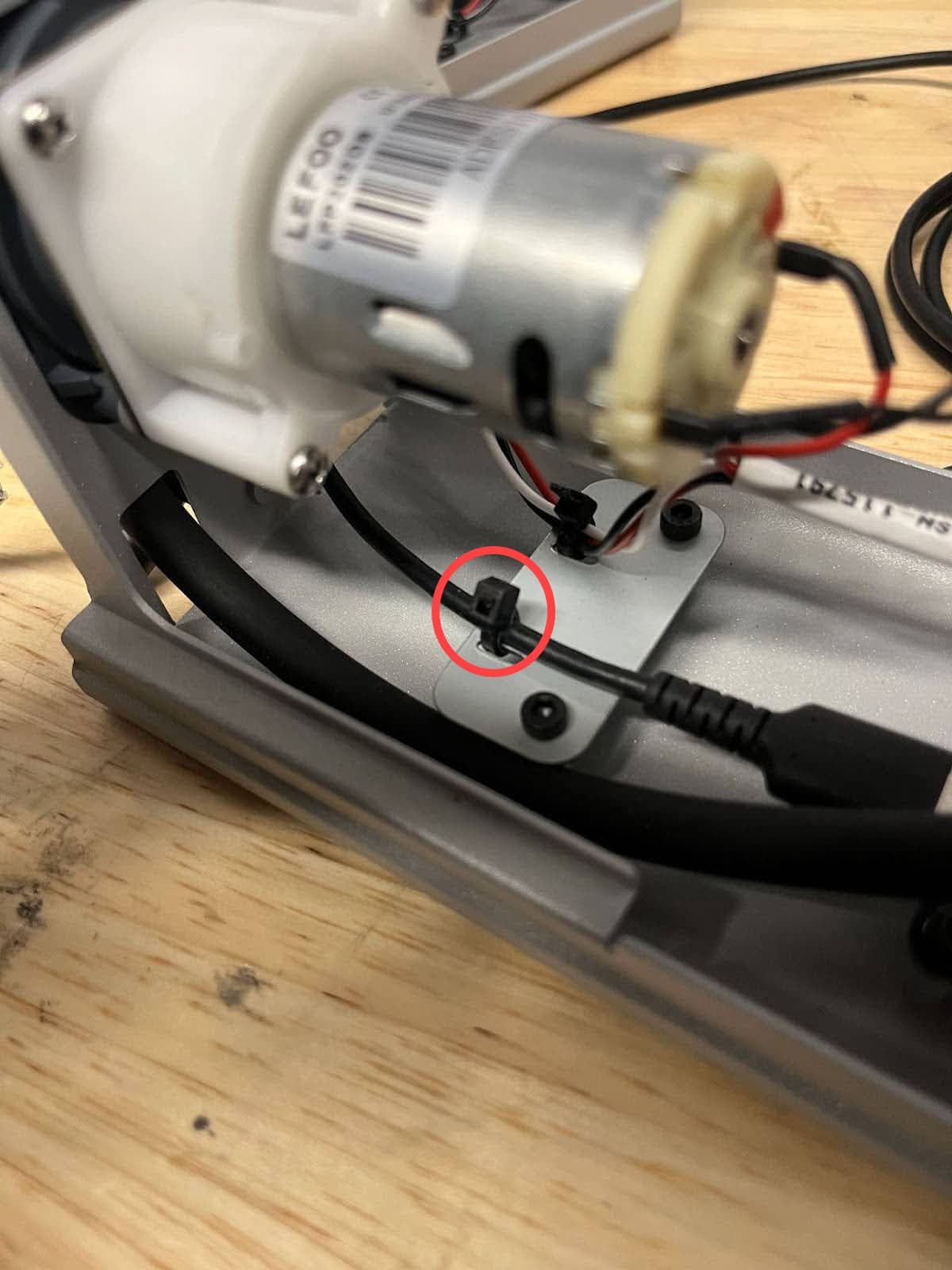

第 6 步：修剪束线带

使用平口剪钳，修剪掉多余的束线带尾部，以免干扰其他部件。

概览： 重新安装拉力缓解装置和外壳。

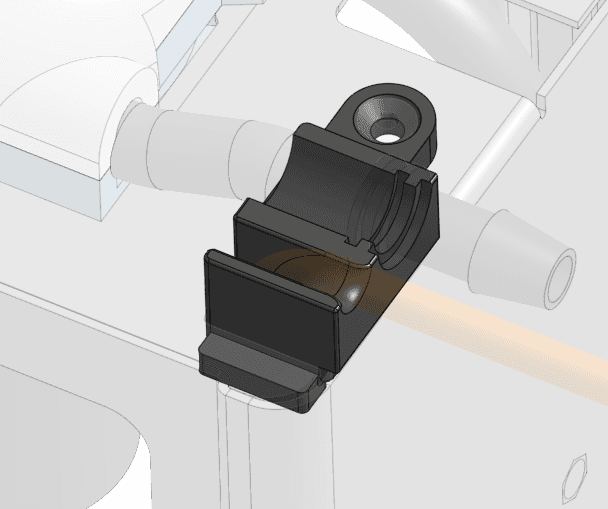

第 1 步：固定应力消除衬垫

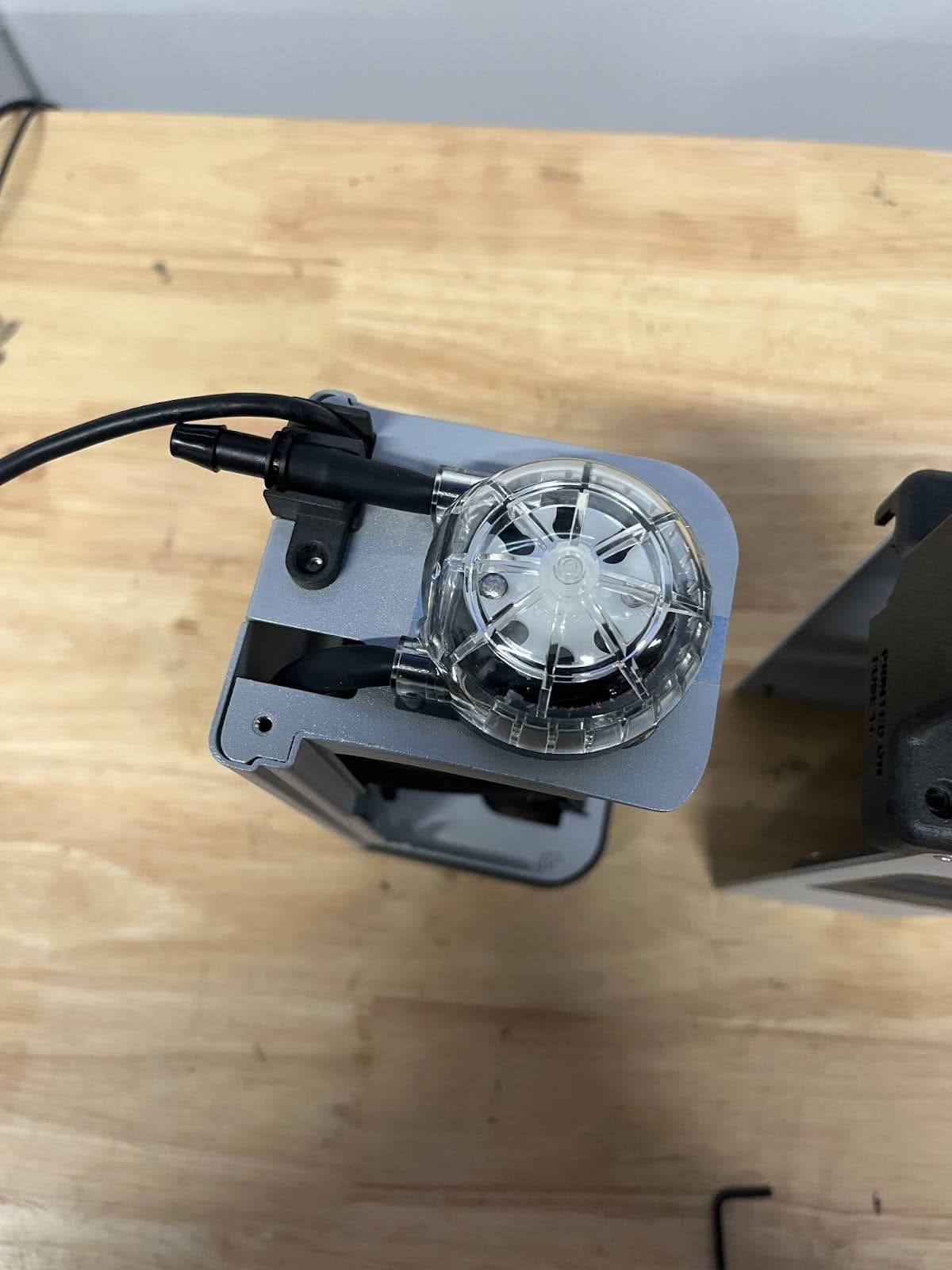

将应力消除插入件放置在树脂泵外壳的顶部。确保插片位于外壳下方，倒钩接头和电缆位于正确的通道中并完全就位。使用 2mm 六角扳手拧紧螺丝，直至完全紧固。

第 2 步：重新安装树脂泵外壳

将树脂泵外壳滑到树脂泵主体上。正确安装后，外壳应与树脂泵体的底部齐平。

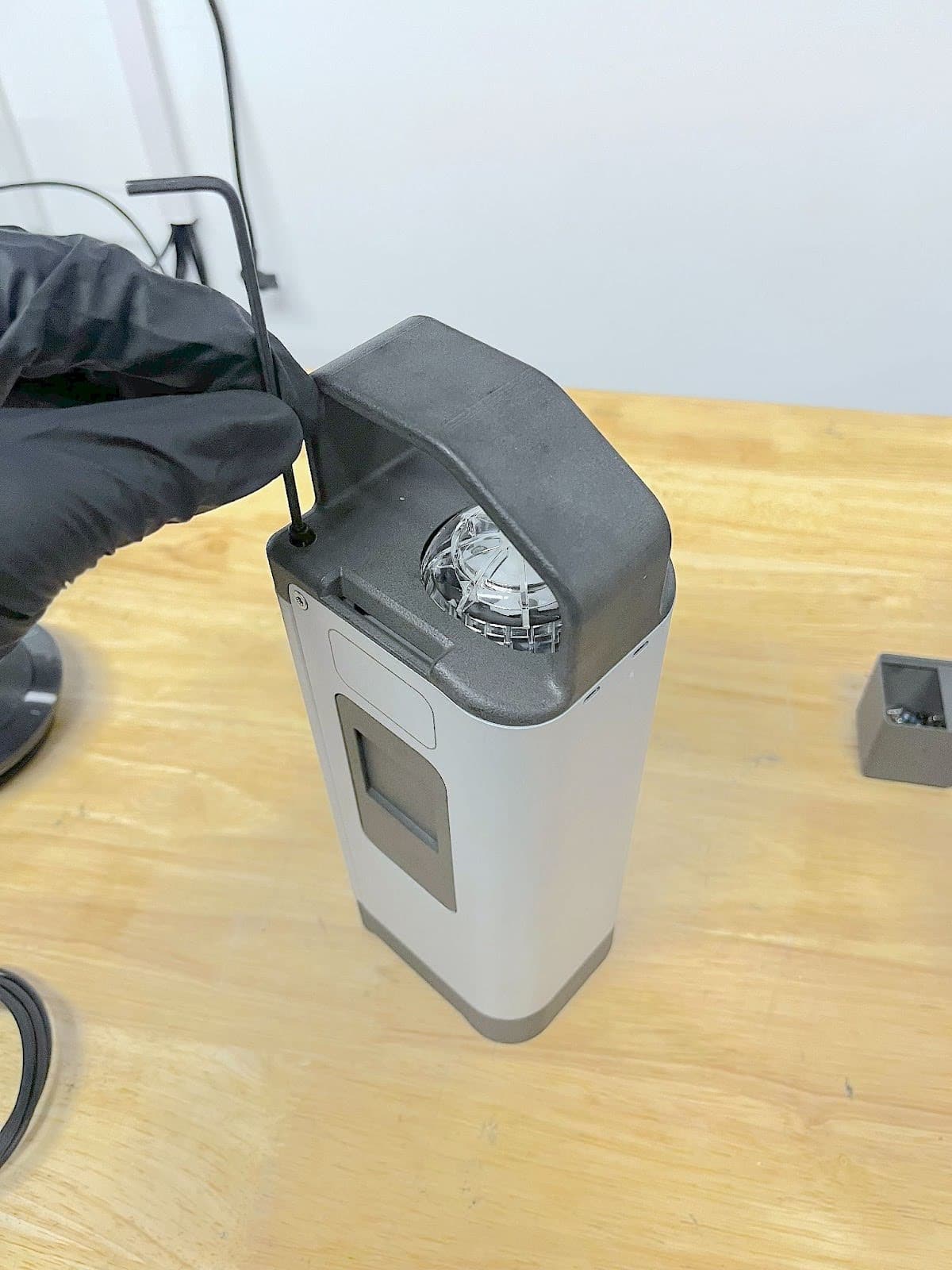

第 3 步：固定树脂泵外壳

将树脂泵外壳螺丝拧入泵顶部的螺孔中。使用 2.5mm 的六角扳手将螺丝拧紧，直到紧固。

概览：安装好 USB-C 连接线替换件后，将树脂泵插入打印机并进行最终检查。

第 1 步：从泵管上取下鲁尔盖

拧下泵管出口的盖子。将盖子拧到泵底部的固定柱上，以便妥善保管。

第 2 步：连接传输管

将传输管按压到树脂泵顶部的倒钩接头上，直到管端与接头底座齐平，然后用束带固定传输管。

第 3 步：将树脂泵插入打印机

将树脂泵插入打印机的树脂盒插槽。传输管的走向应避免干扰打印机机罩或任何其他移动部件。

第 4 步：将树脂泵电缆连接到打印机

将树脂泵的 USB-C 电缆连接到打印机。显示屏显示打印机检测到树脂泵的连接。

第 5 步：运行测试打印

开始测试打印。监控打印机，确保树脂泵正确分配树脂。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
