更换 Form 4 SOM

Form 4 模块上系统 (SOM) 插入在主板上，用于在打印机中运行固件。如果 SOM 出现故障，则可能导致打印机在初始化过程中死机或无法开机。

请根据本指南更换 Form 4 SOM。

所需物品：

Formlabs：

系统模块 (SOM)
2.5mm 六角扳手（包含在 Form 4 工具箱中）

第三方：

2mm 六角扳手
防静电镊子
1 张打印纸
丁腈手套
防静电接地带

预计所需时间：30 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览： 准备好 Form 4 和工作区，以便更换 SOM。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防止树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

注意：

请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

警告：

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。

打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

危险：

IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

危险：

在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆卸打印机面板。面板尚未安装时，切勿重新接通打印机电源。

拆卸右侧面板

概览： 拆卸右侧面板，以便操作主板。

注意：

Formlabs 打印机含有敏感的电子元件。在接触机器中的任何电子设备之前，请先使用一条防静电腕带或与一块接地的金属相接触，以确保自己的肢体良好接地。

第 1 步：打开打印机机罩

将右侧面板固定在打印机上的四颗螺丝中有两颗位于打印机机罩框架后面。打开打印机机罩，以操作这些螺丝。

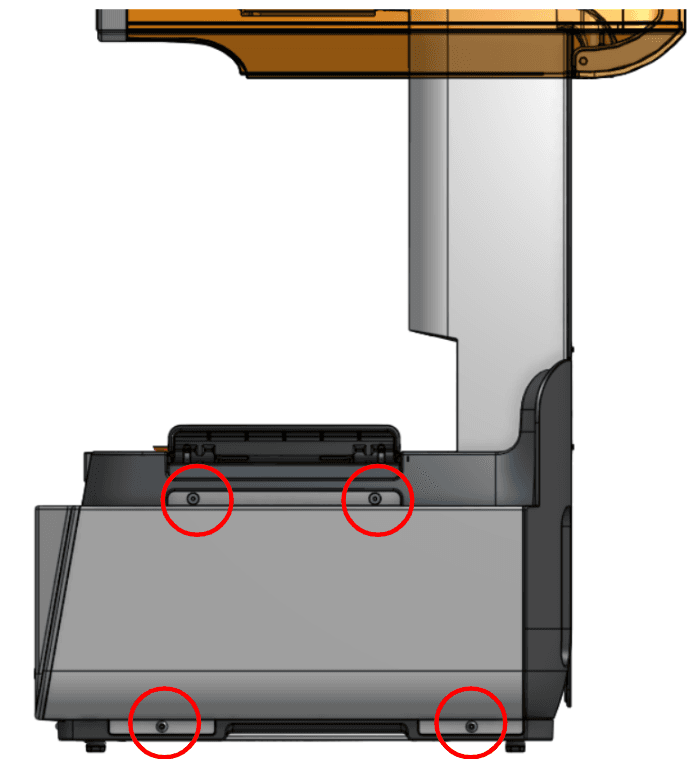

第 2 步：拧下右侧面板螺丝

第 3 步：拆卸右侧面板

直接将右侧面板从打印机上拉开。将面板放在一旁。

拆卸 SOM

概览： 拆卸主板并移除 SOM。

第 1 步：使用防静电腕带接地

戴上防静电腕带，然后将其连接到已知的接地点。

注意：

Form 4 主板和 SOM 属于敏感电路组件，必须小心处理。操作不当或接触静电造成的任何损坏都可能导致主板或 SOM 以及打印机无法运行。请勿使用任何有粉末涂层或涂漆的表面进行接地。

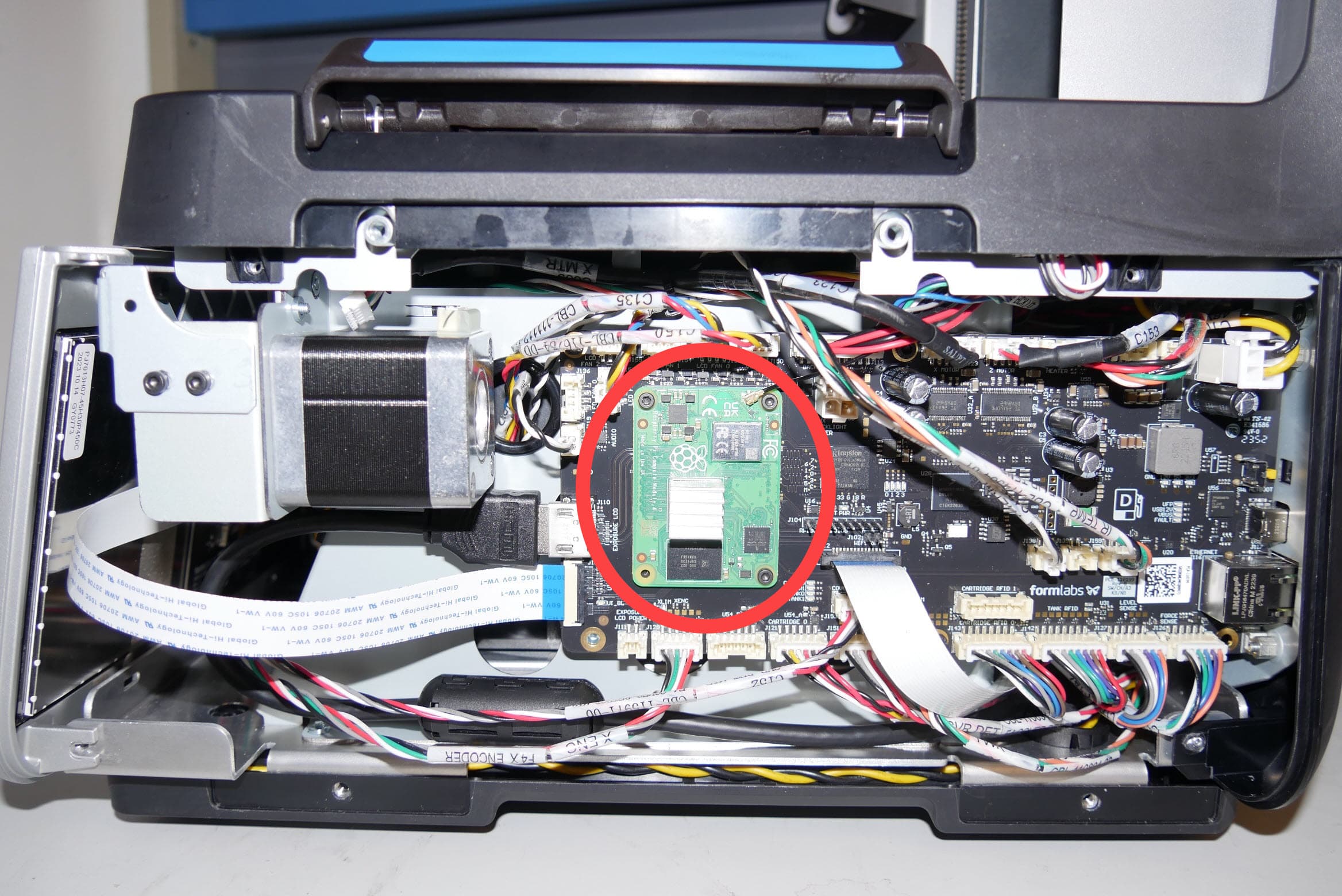

第 2 步：找到 SOM

在打印机右侧找到主板。SOM 位于主板中央。

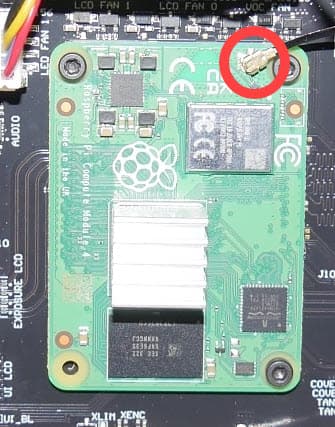

第 3 步：断开 Wi-Fi 天线电缆与 SOM 的连接

使用一对防静电镊子，断开 Wi-Fi 天线电缆。拆卸 Wi-Fi 天线电缆连接器时务必小心，因为它们极其脆弱，操作不当可能会导致弯曲或断裂。

第 4 步：拧下 SOM 安装螺丝

使用 2mm 六角扳手，拧下将 SOM 固定在主板上的三颗固定螺丝。将螺丝放在一旁。

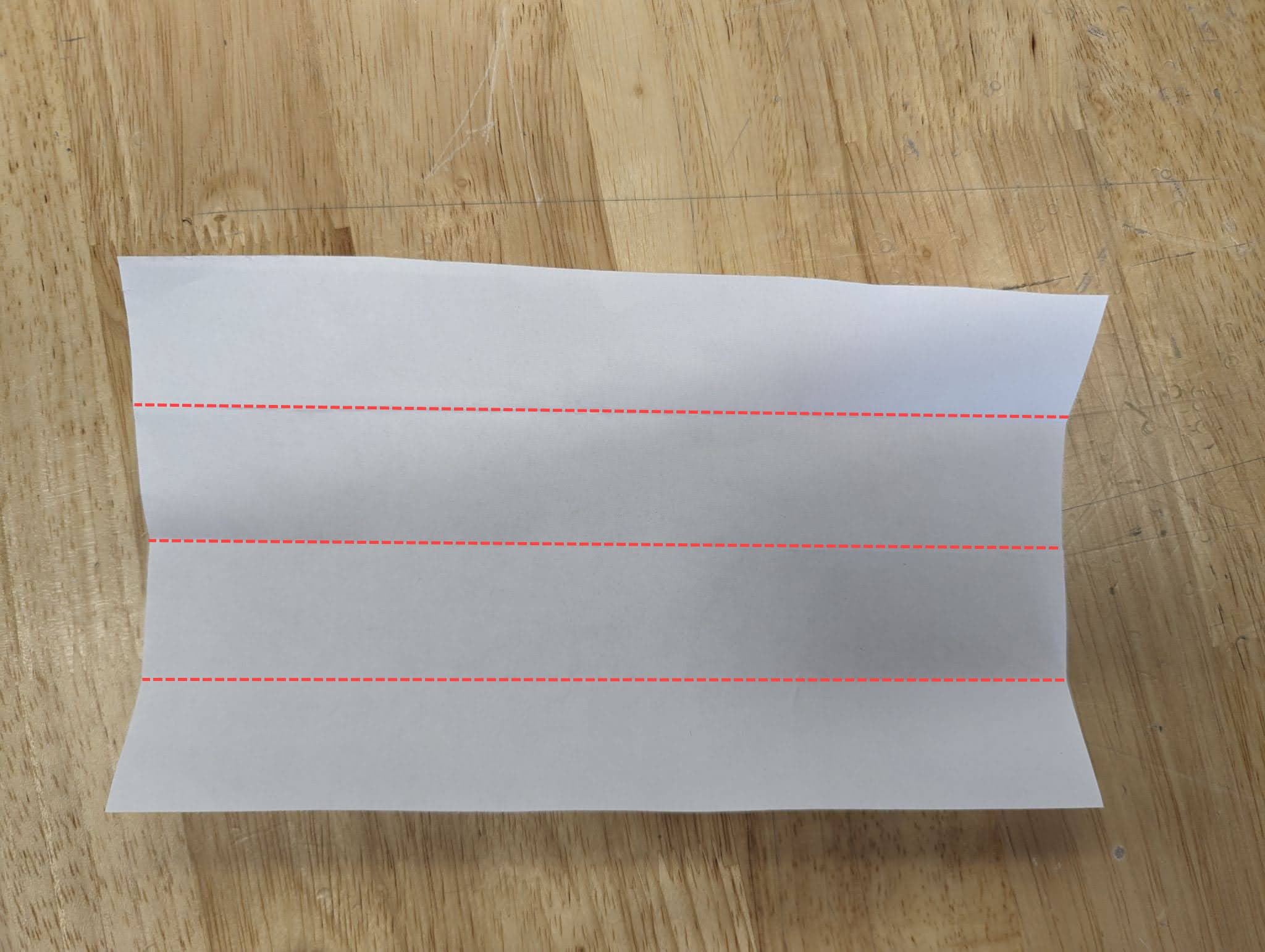

第 5 步：准备 SOM 拆卸工具

SOM 通过两个压配连接器与主板牢固连接。一张折叠纸可以很好地帮助拆卸 SOM，而不会损坏主板。剪下约 100mm 的纸条。将纸对折三次，形成一条 25mm 宽的长条。

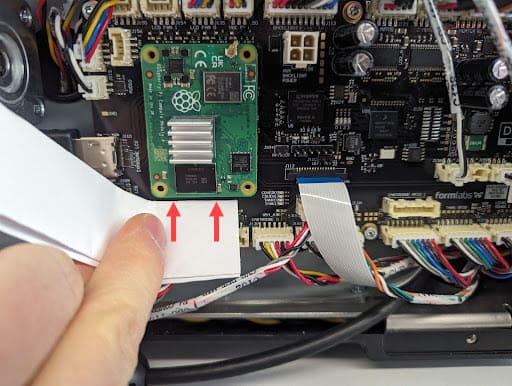

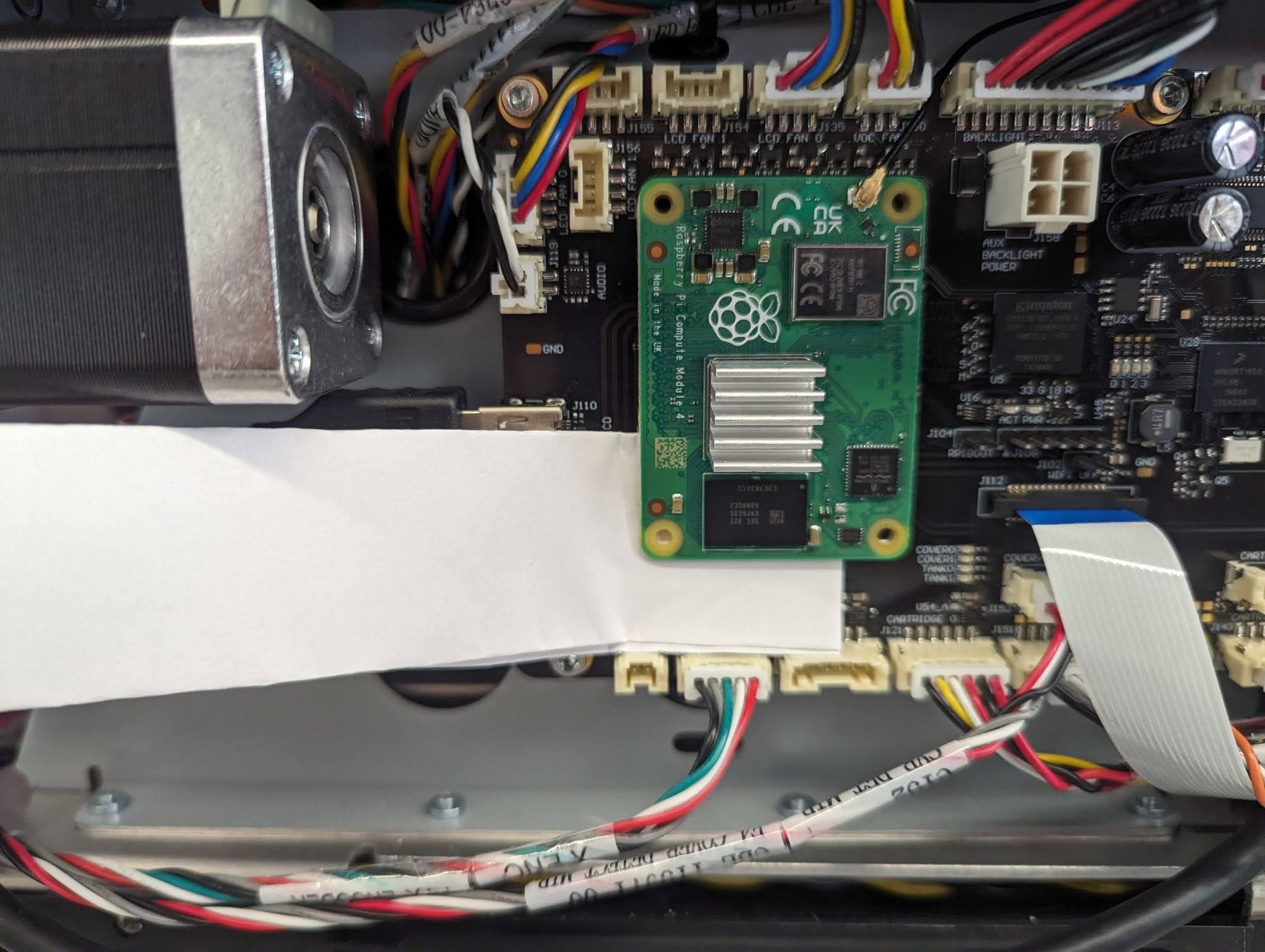

第 6 步：放置 SOM 拆卸工具

如图所示，将折叠纸轻轻滑入 SOM 的左下角。将纸张边缘置于右下角安装螺孔的左侧。

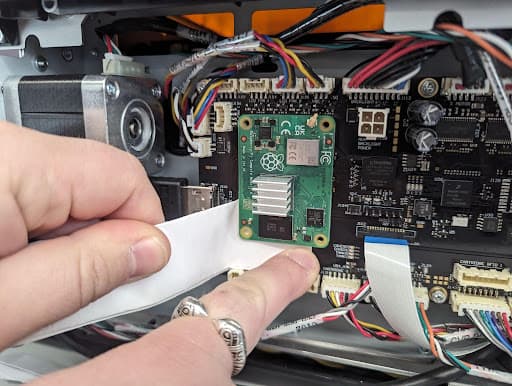

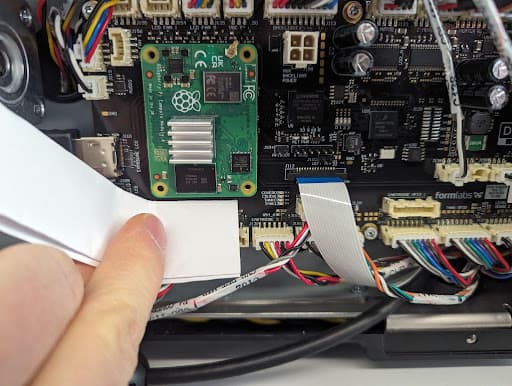

第 7 步：断开 SOM 左侧与主板的连接

用一根手指将纸按在右侧安装螺丝下方的主板上。用另一只手轻轻拉住纸的另一端。施加稳定压力，SOM 的左侧会从主板上松开。松开 SOM 左侧与主板的连接后，将纸条放在一旁。

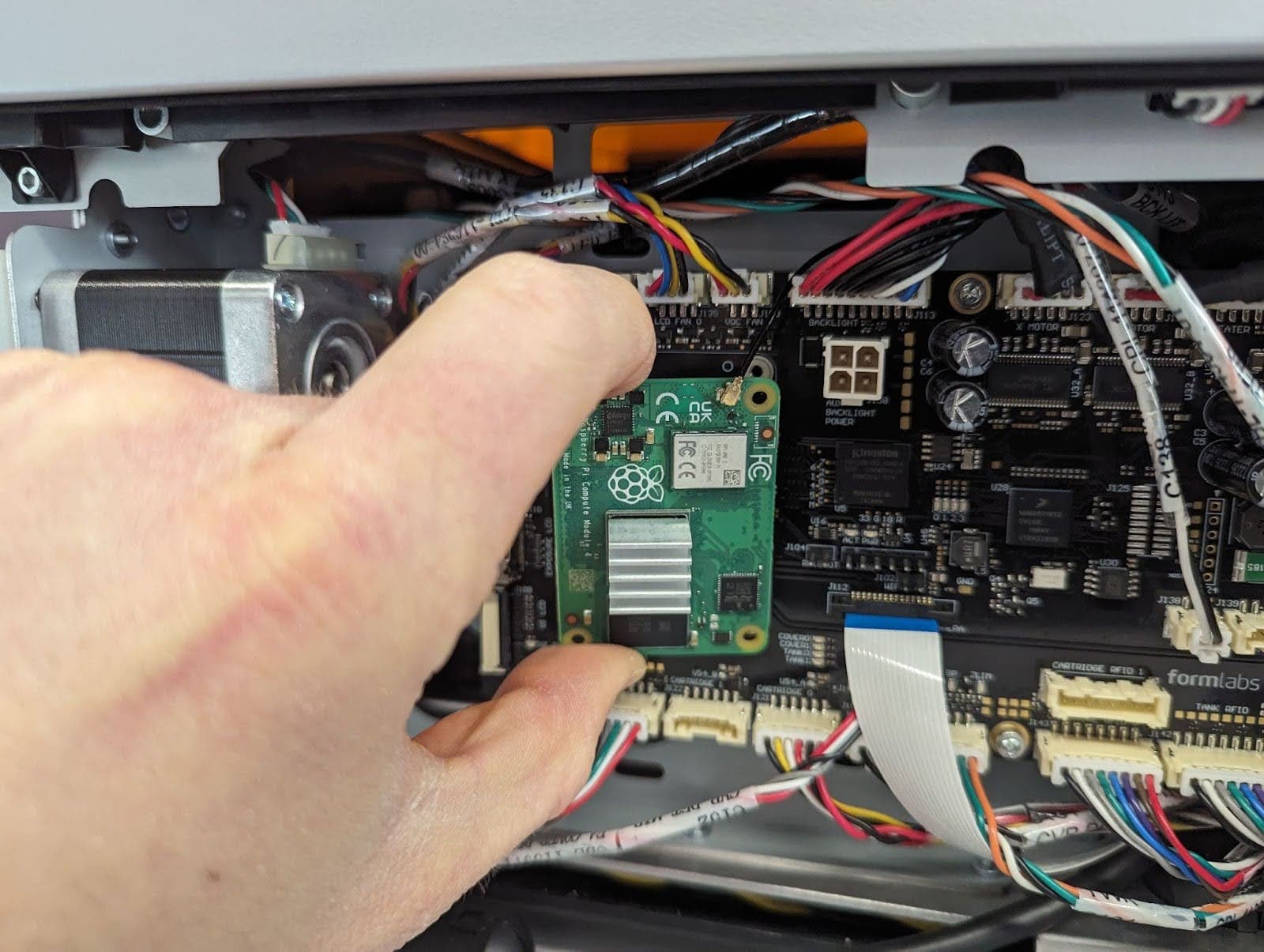

第 8 步：拆卸 SOM

握住 SOM 的上下边缘。轻轻将 SOM 与主板分离。将 SOM 放在一旁，以便与电子废弃物一同处置。

安装 SOM 替换件

概览：拆卸 SOM 后，安装并固定 SOM 替换件。

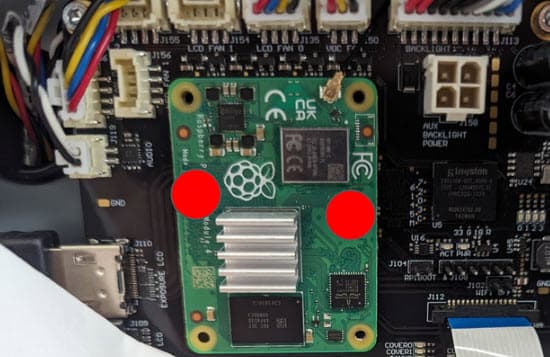

第 1 步：安装 SOM 替换件

使用安装螺孔将 SOM 与主板对齐，Wi-Fi 天线插座位于顶部，散热片朝外。如上图所示，朝主板中间按压 SOM 的左右边缘，使其完全插入主板连接器。

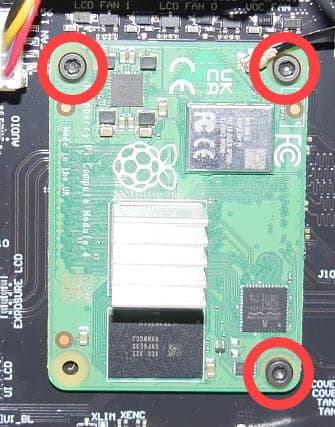

第 2 步：将 SOM 固定在主板上

使用 2mm 六角扳手拧紧三颗固定螺丝，直至完全紧固。

第 3 步：连接 Wi-Fi 天线电缆

将位于天线电缆末端的连接器外壳对准 SOM 上的插座。用手指或小型平头螺丝刀的顶端轻轻推动，使天线电缆就位。

重新安装右侧面板

概览： 重新安装并固定右侧面板。

第 1 步：安装右侧面板

将右侧面板放在打印机上。确保面板上的螺孔与打印机框架上的螺孔对齐，并与触摸屏组件和机器背面齐平。

第 2 步：安装右侧面板螺丝

使用 2.5mm 六角扳手，安装将右侧面板固定到打印机上的 4 颗螺丝。拧紧螺丝，直至完全紧固。

完成修复

概览：更换 SOM 后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

关闭打印机机罩，将电源线连接到打印机和电源。打印机将初始化，并在触摸屏上显示一系列新手培训步骤。请遵循以下步骤准备打印机以供使用。

第 2 步：更新打印机固件

更新打印机固件。测试打印机，确保其正常运行。请联系 Formlabs Support 或您的授权经销商，以共享该程序的结果。
