Z 轴限位开关有助于在 Form 4 代打印机上放置 Z 轴和构建平台支架。限位开关位于打印机 Z 轴塔的顶部。若 Z 轴限位开关出现故障，打印机将无法正常打印。

请根据本指南更换 Form 4 Z 轴限位开关。

预计所需时间：30 分钟

概览： 准备好 Form 4 和工作区，以便更换 Z 轴限位开关。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览： 拆卸后面板，以便操作塔盖固定插片。

第 1 步：拧下后面板螺丝

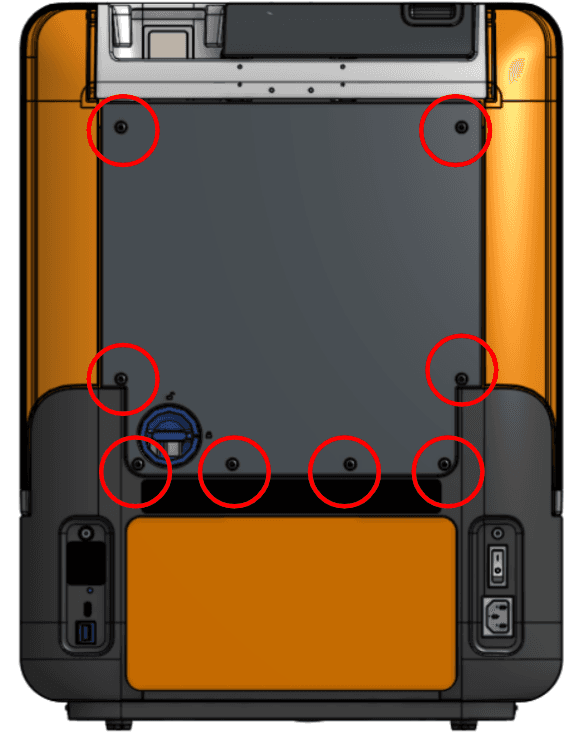

使用 2.5mm 六角扳手，拧下将后面板固定到打印机上的 8 颗螺丝。将螺丝放在一旁。

第 2 步：拆卸后面板

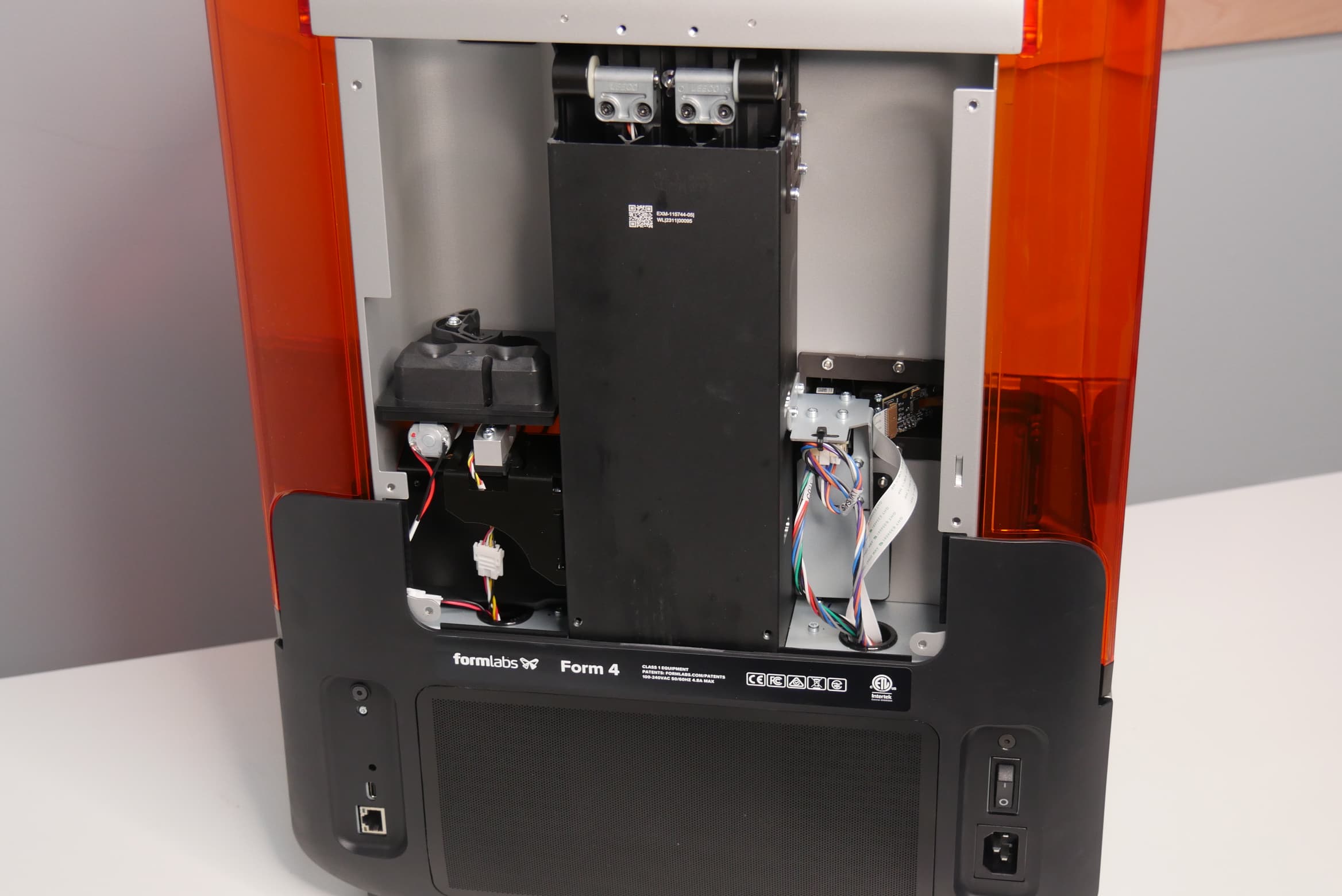

将后面板向下滑离打印机背面，取下后面板。将后面板放在一旁。

概览： 拆卸后面板后，拆卸塔盖。

第 1 步：取出工具卡

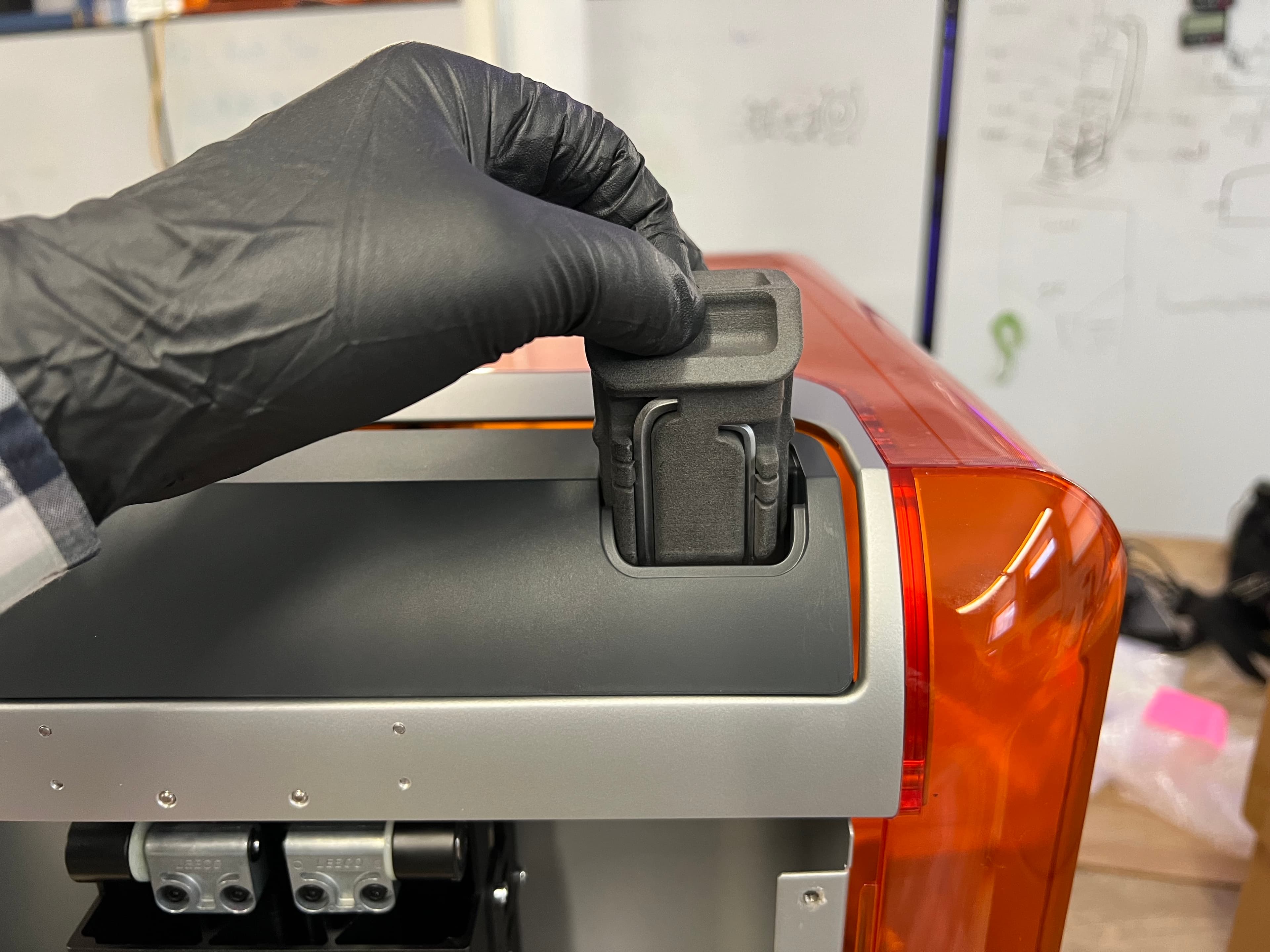

如果尚未如此操作，请从塔盖上取下工具箱，以使用打印机随附的 2.5mm 六角扳手。将工具箱放在一旁。

第 2 步：打开打印机机罩

打开打印机机罩，以便于操作塔盖底部。

第 3 步：松开塔盖夹子

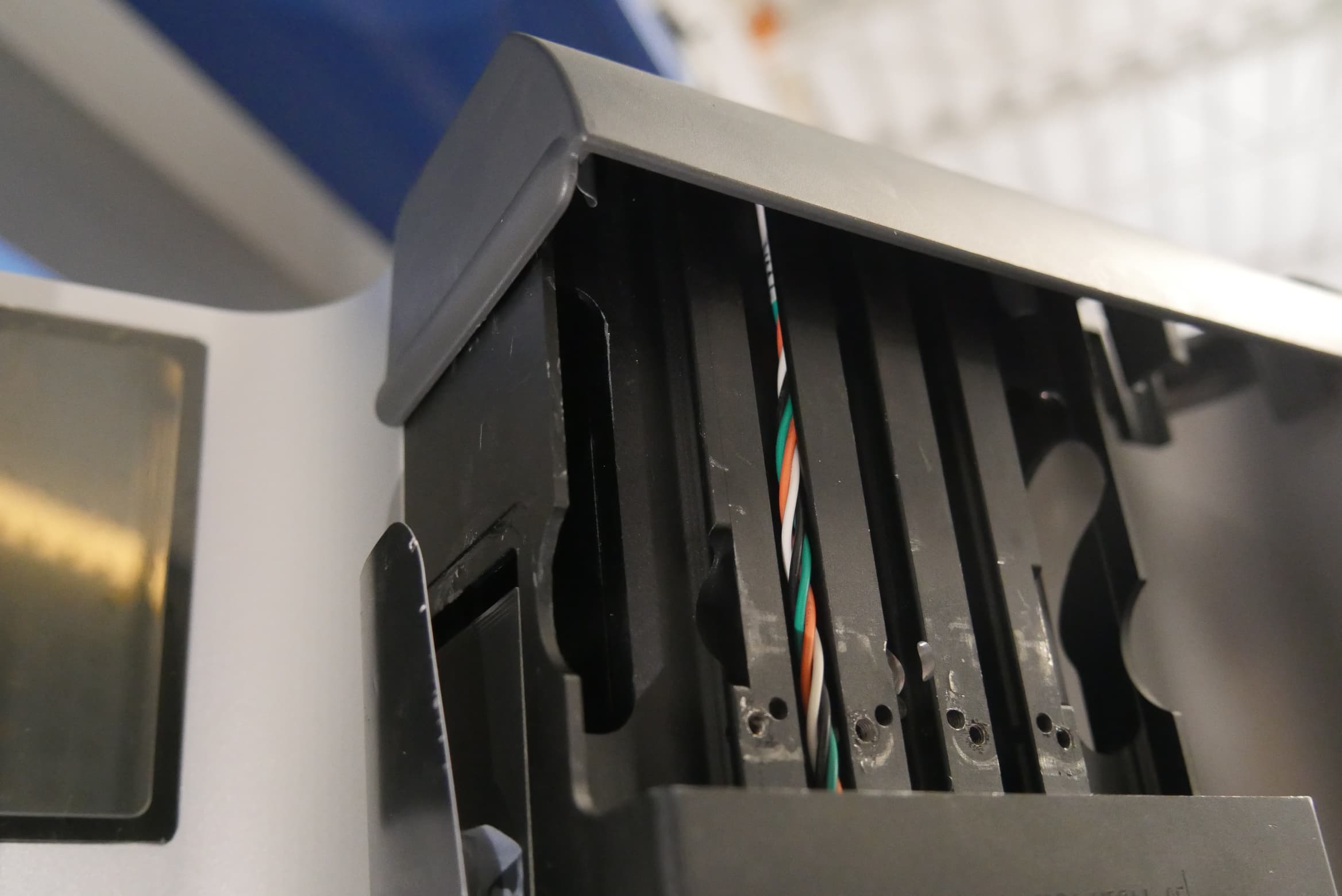

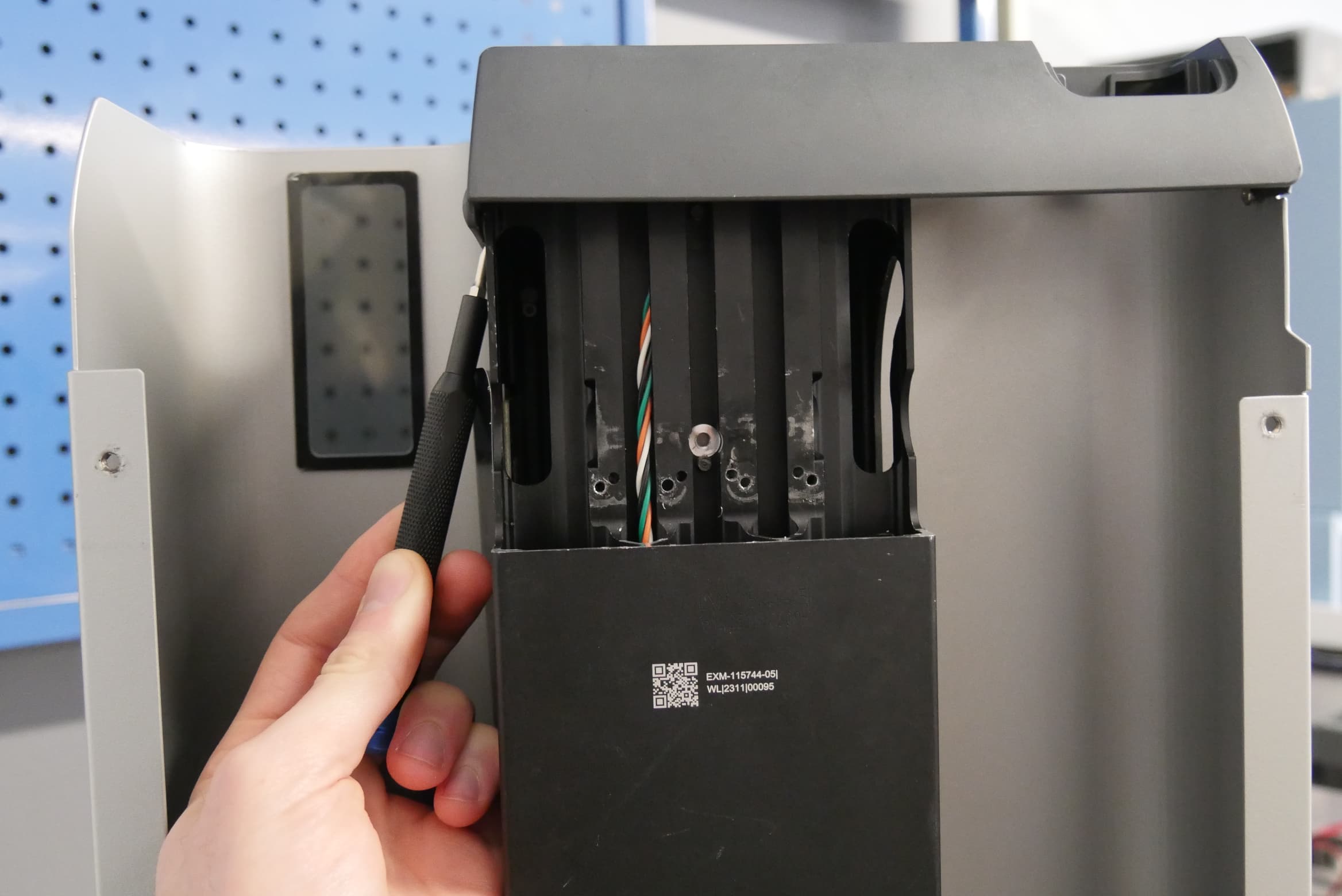

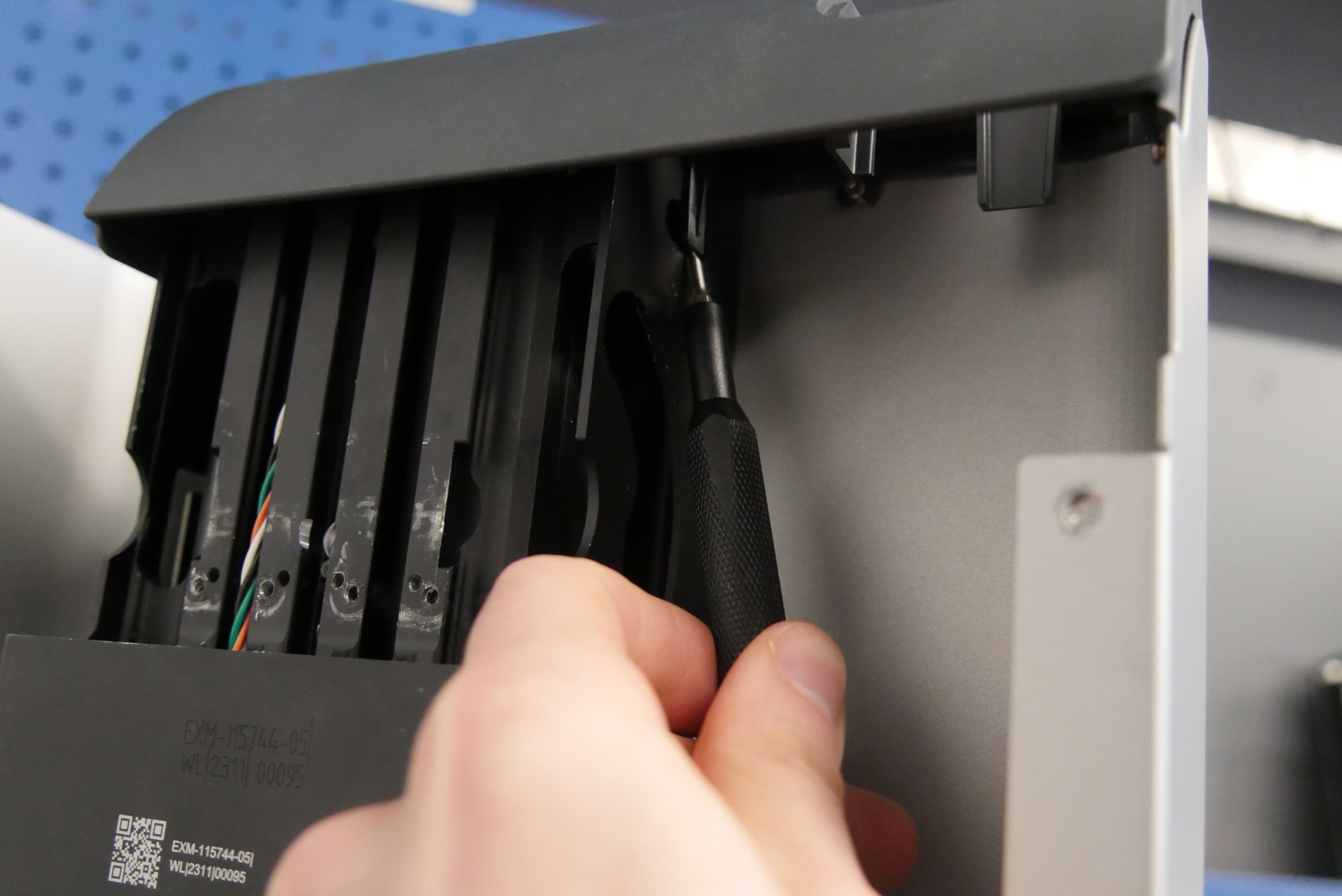

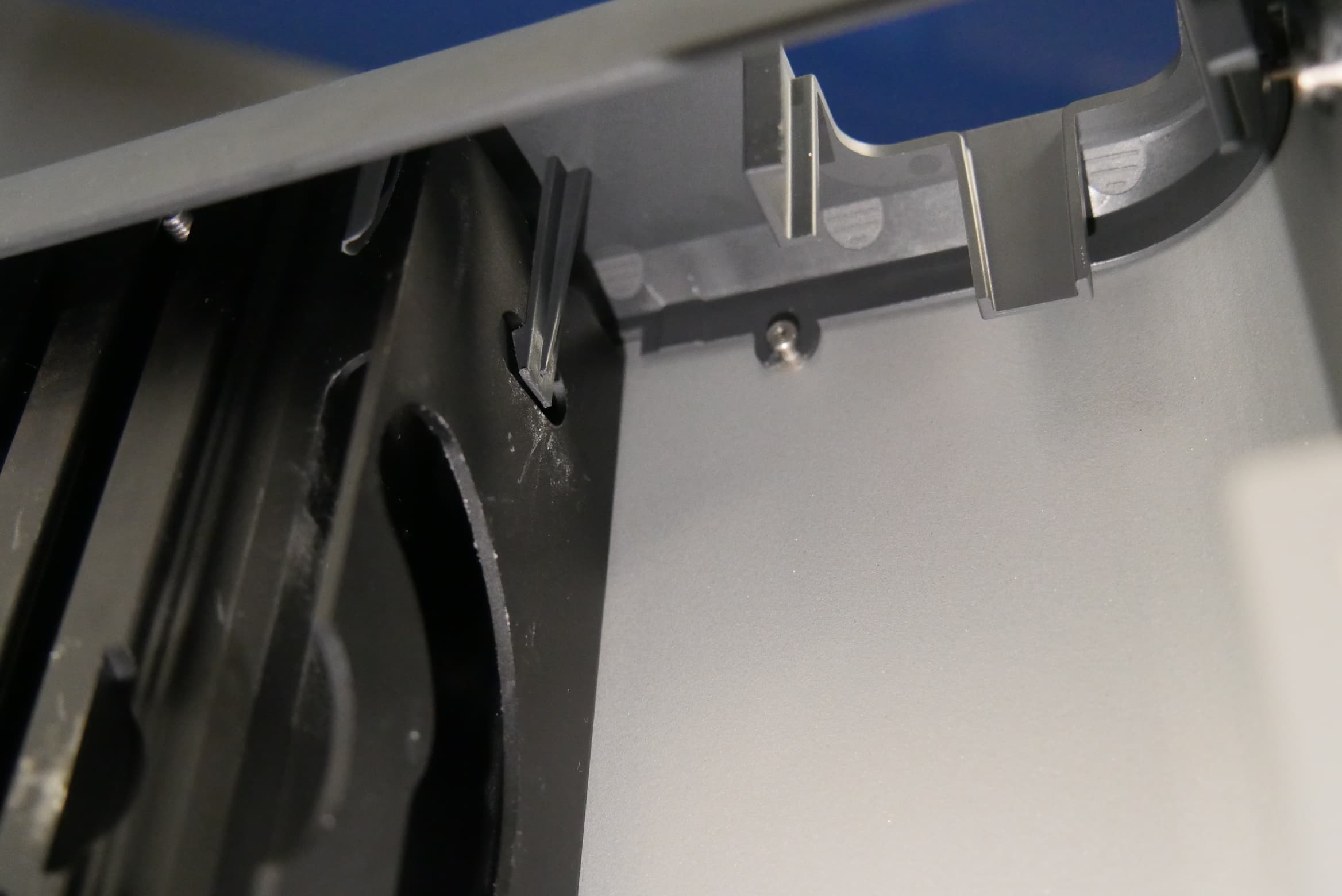

塔盖通过两个夹子固定在 Z 轴塔上，Z 轴塔两侧各有一个夹子。从塔盖下方，用平头螺丝刀或其他类似工具轻轻将夹子从 Z 轴塔上撬开。

第 4 步：拆卸塔盖

直接向上提起塔盖，使其与打印机分离。将塔盖放在一旁。

概览：拧下限位开关螺丝，断开限位开关电缆，安装 Z 轴限位开关。

第 1 步：拧下限位开关固定螺丝

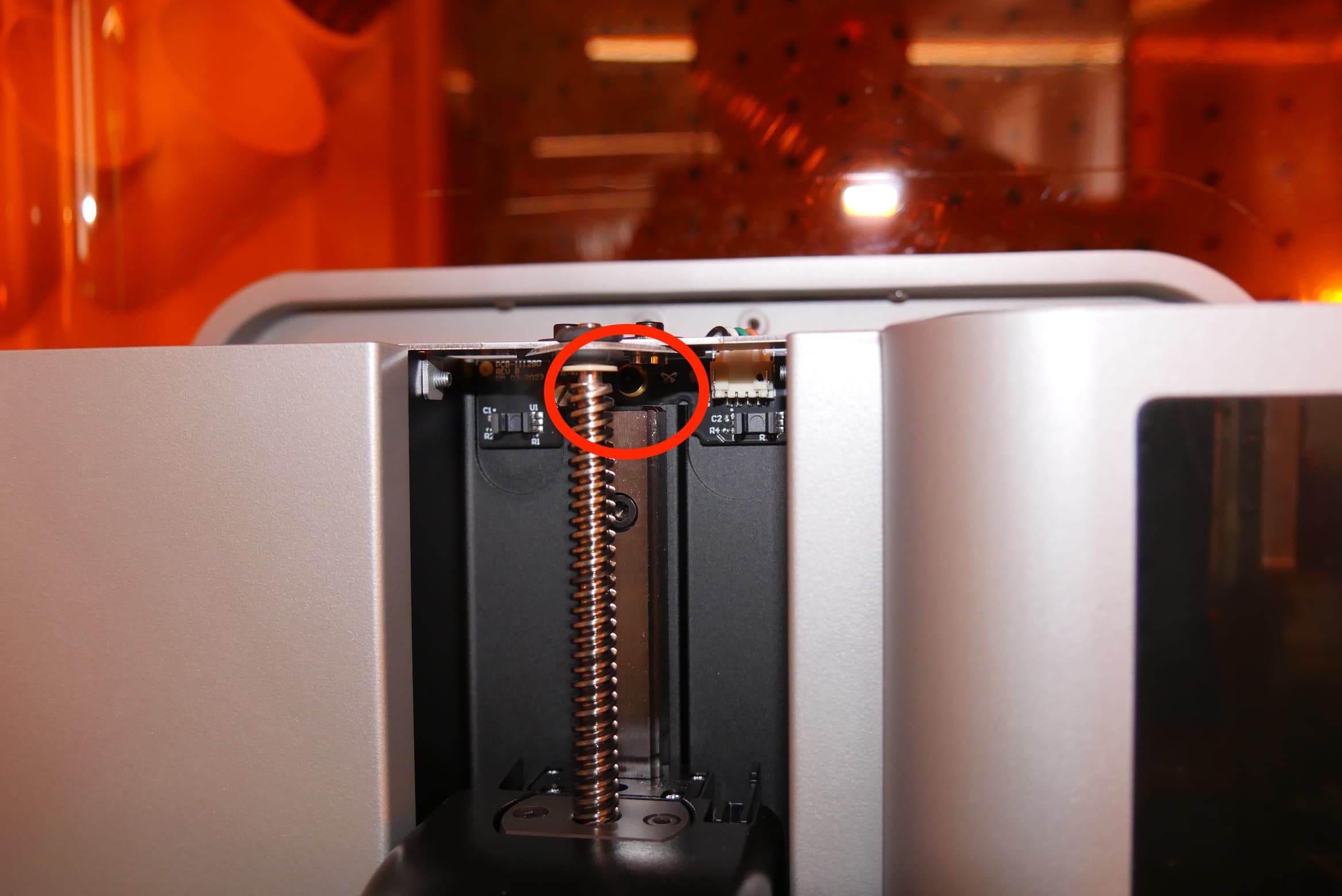

使用 2.5mm 六角扳手，拧下将限位开关固定到 Z 轴塔上的螺丝。限位开关固定螺丝位于 Z 轴螺杆螺丝的正后方。将螺丝放在一旁。

第 2 步：断开 Z 轴限位开关电缆

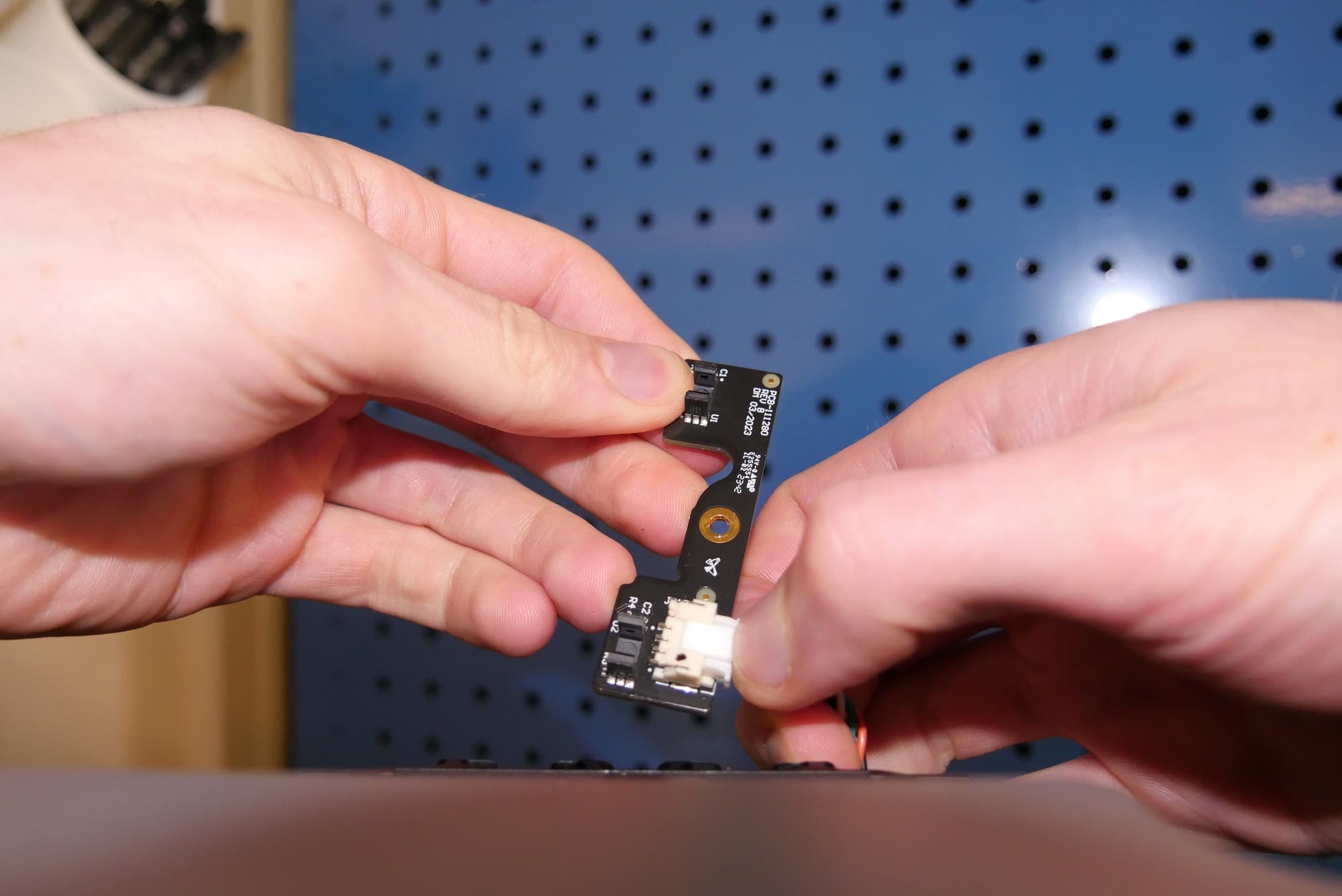

将 Z 轴限位开关从 Z 轴螺杆螺丝后面向上提起。挤压塑料固定夹，从电路板上拔下 Z 轴限位开关电缆。请勿拉扯电线。将 Z 轴限位开关放在一旁，以便与电子废弃物一同处置。

概览：安装并固定 Z 轴限位开关替换件。

第 1 步：连接 Z 轴限位开关电缆

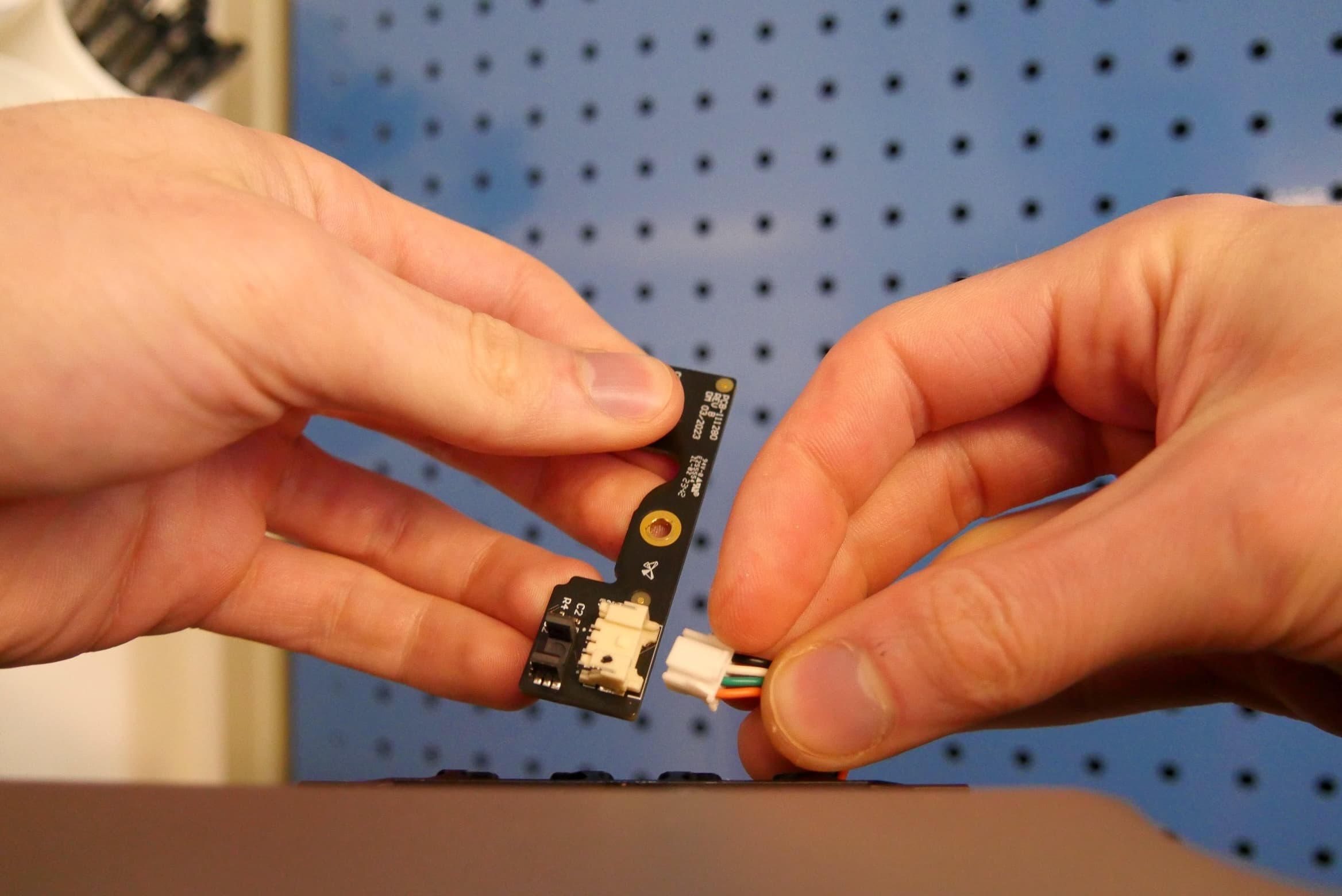

将 Z 轴限位开关电缆连接至电路板。连接器在固定到位后就会发出咔哒声并有明显的触感。

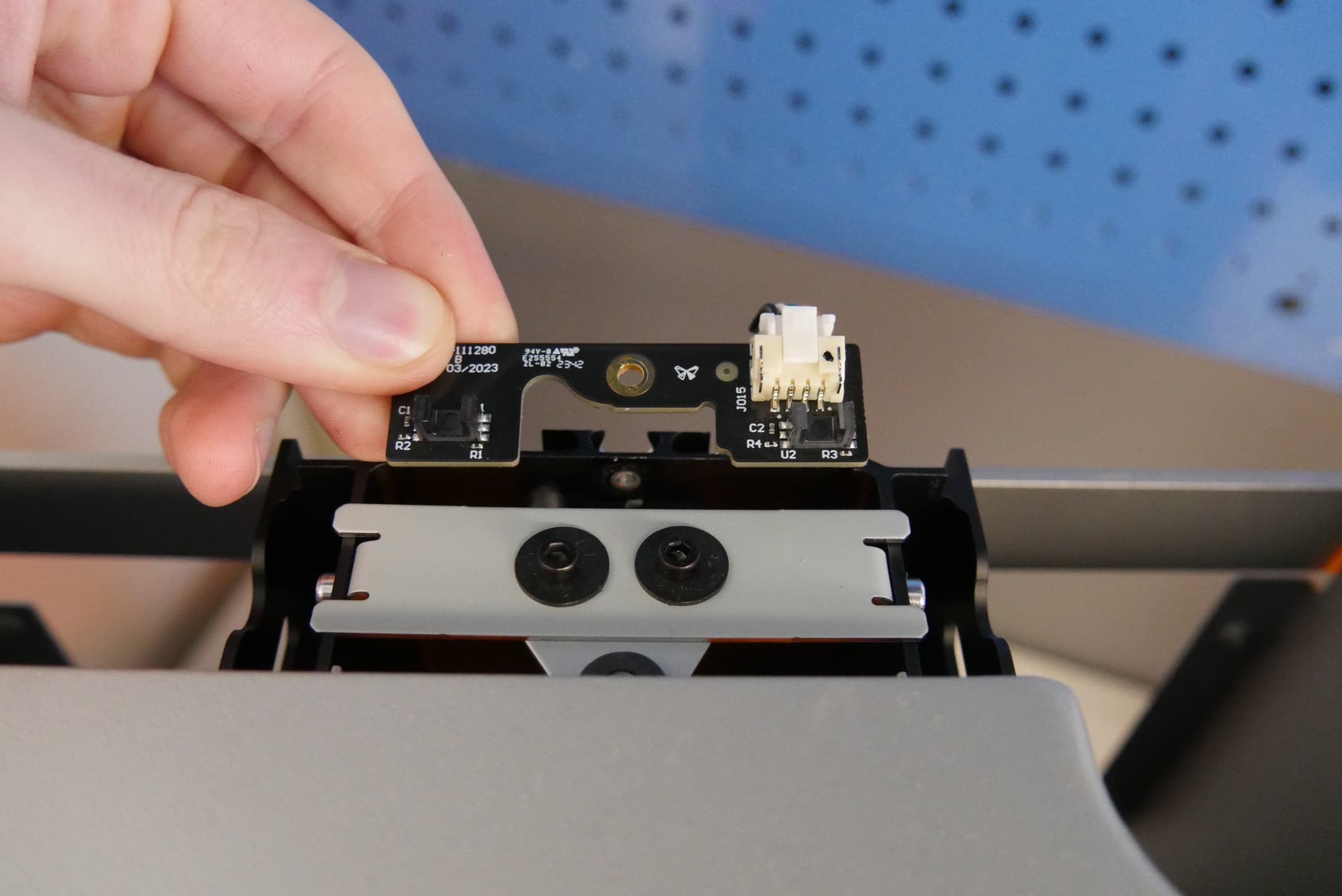

第 2 步：安装 Z 轴限位开关替换件

将限位开关板上的螺孔与 Z 轴螺杆螺丝后面的相应螺孔对齐。

第 3 步：固定 Z 轴限位开关替换件

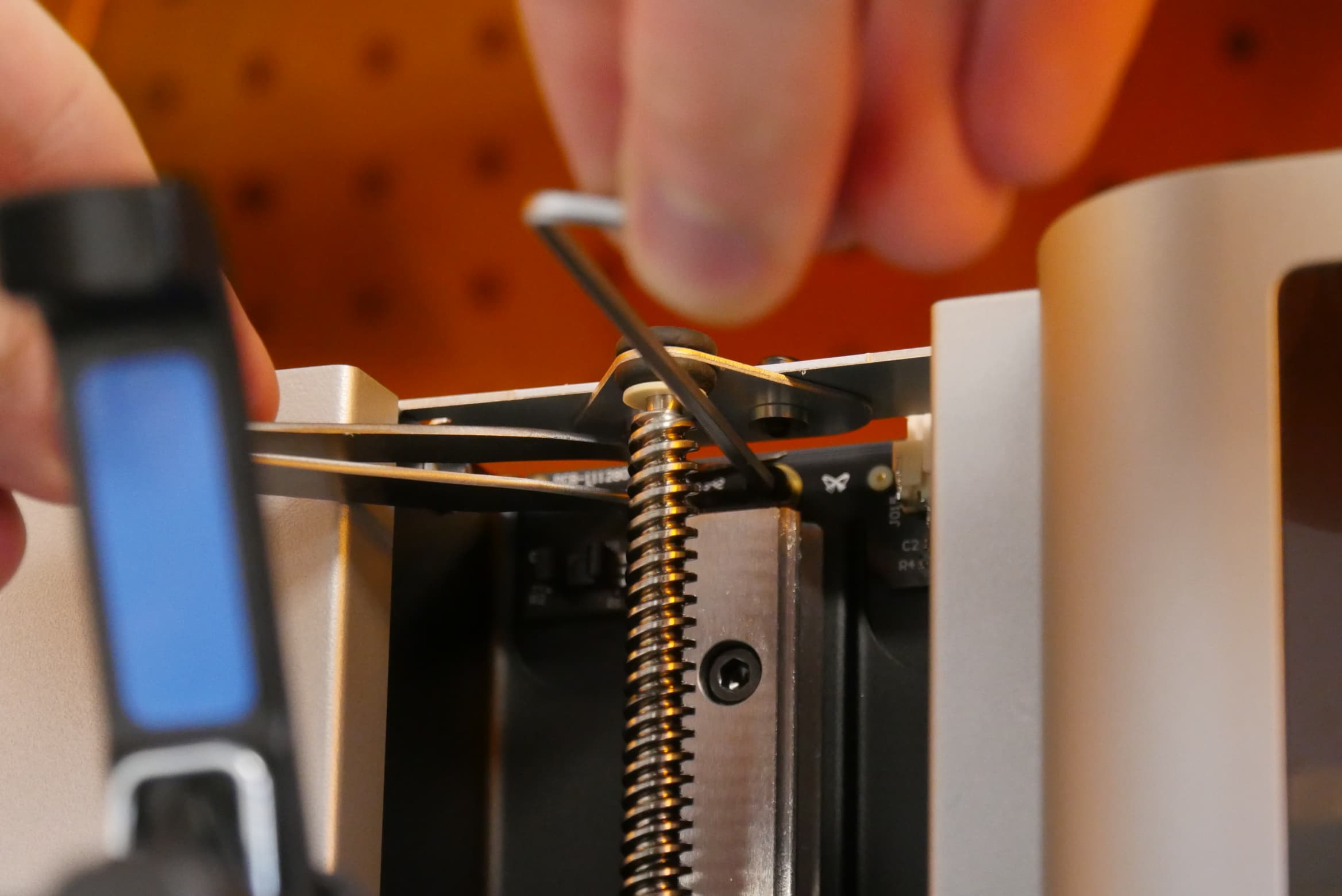

将 Z 轴限位开关固定螺丝拧入螺孔中。考虑使用镊子将螺丝固定在 Z 轴螺杆螺丝后面。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

概览：安装好 Z 轴限位开关替换件后，重新安装塔盖。

第 1 步：对齐塔盖

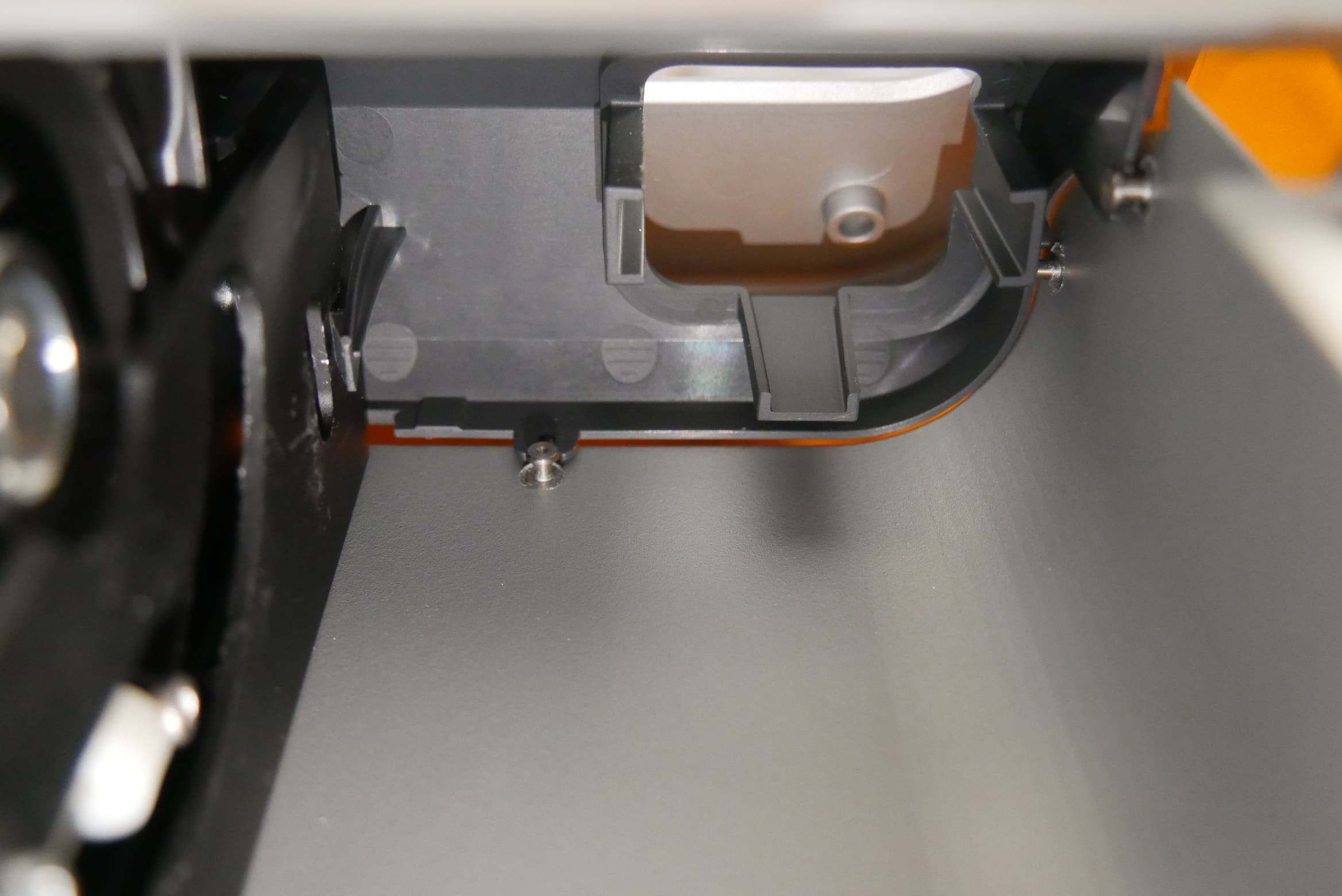

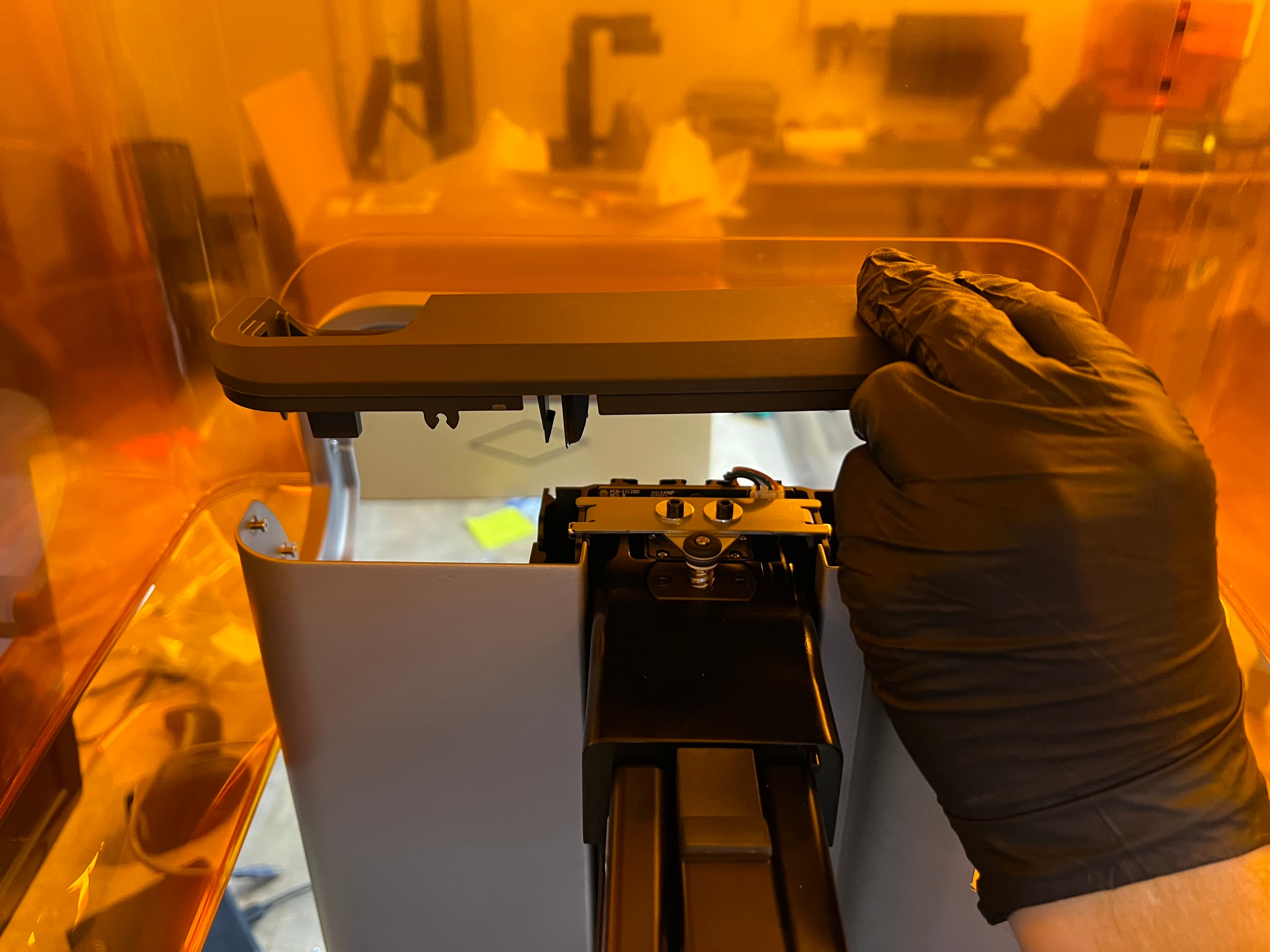

将塔盖放在 Z 轴塔顶部。从下面检查夹子是否与 Z 轴塔外部对齐，塔盖上的固定特征是否与打印机上的针脚对齐。

第 2 步：固定塔盖

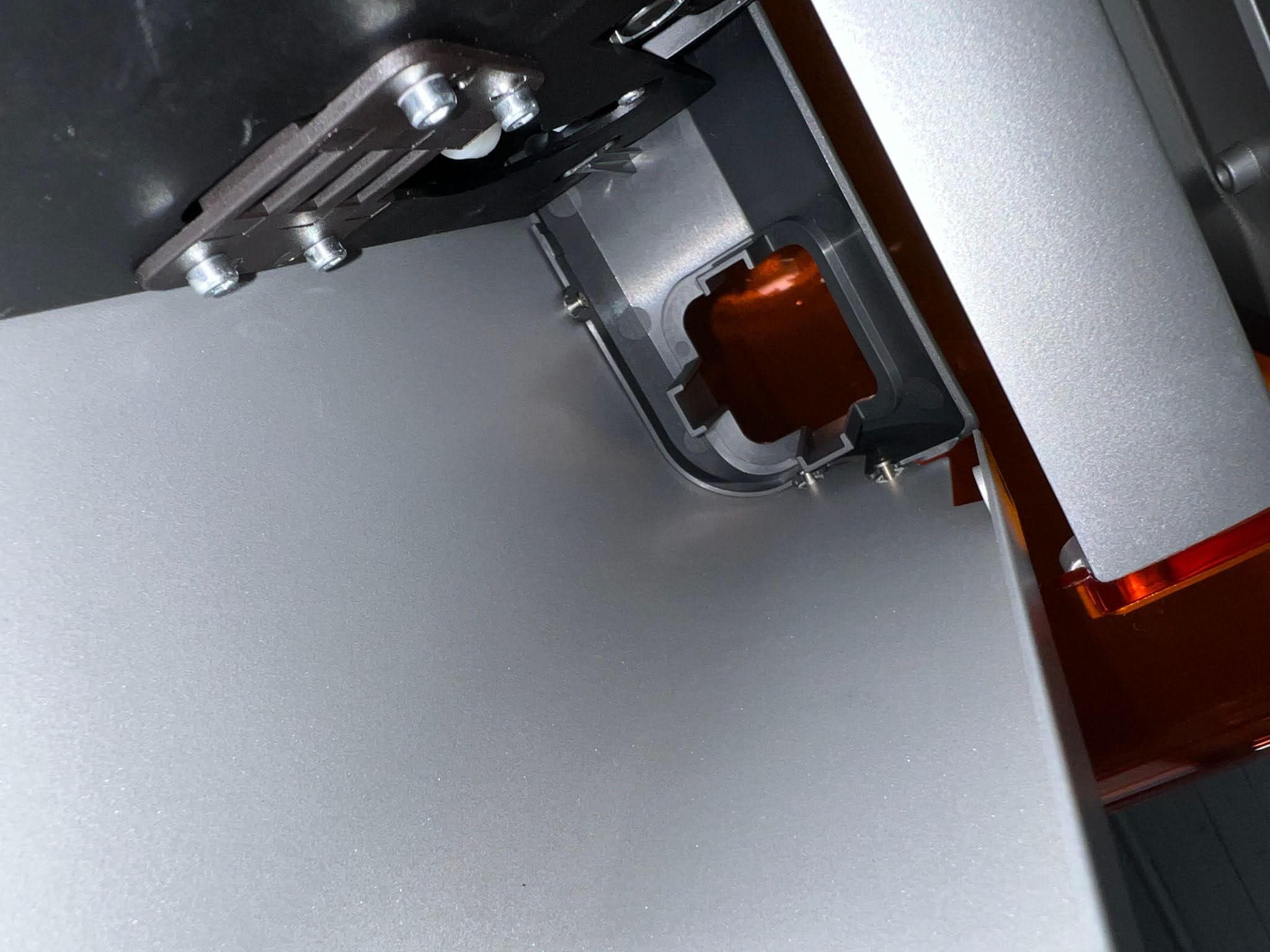

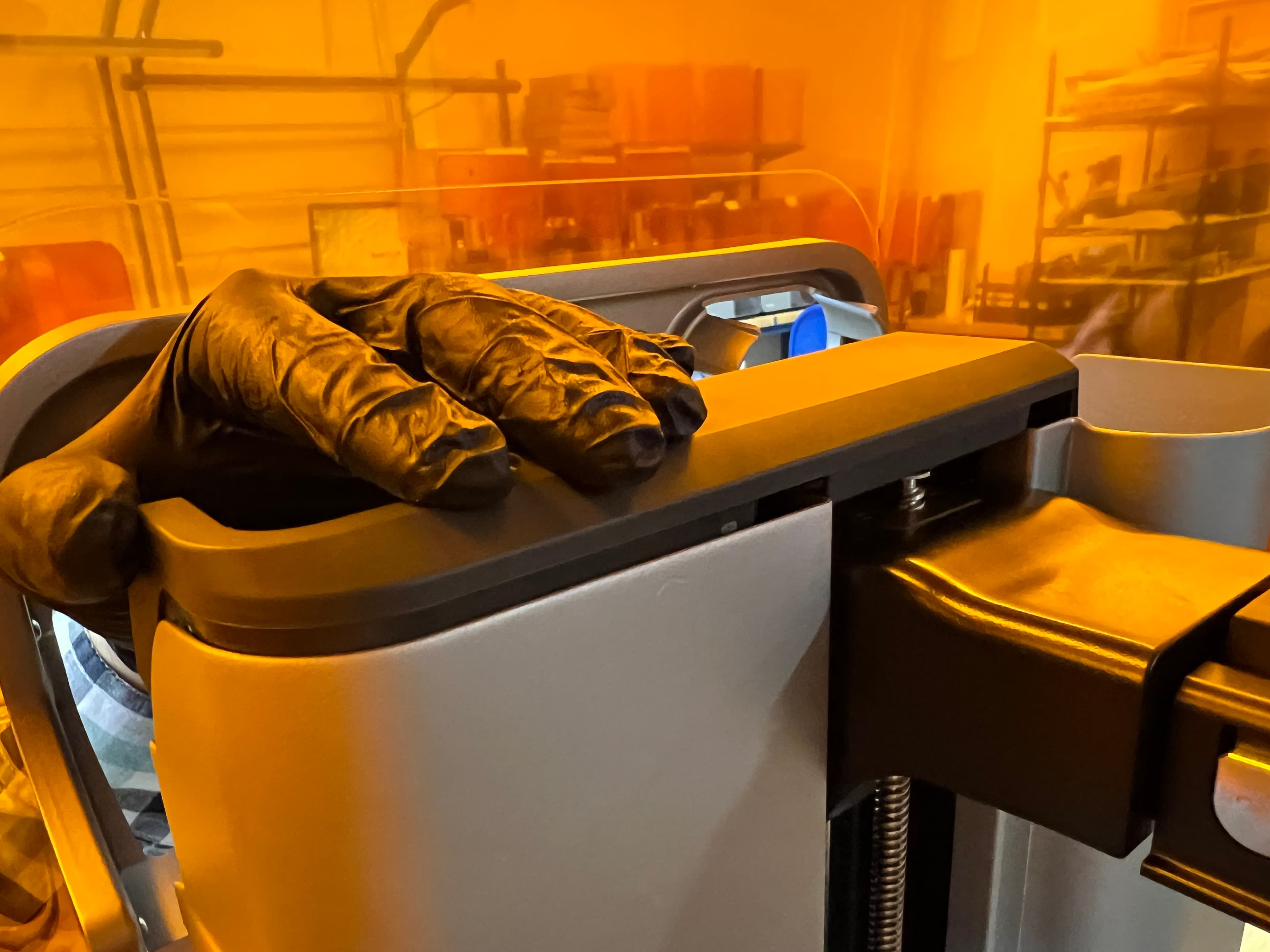

向下按压塔盖，使夹子啮合。正确安装后，塔盖与 Z 轴塔齐平。

第 3 步：更换工具箱

将工具箱放回塔盖的插槽中。

概览：重新安装塔盖后，重新安装并固定后面板。

第 1 步：关闭打印机机罩

在重新安装后面板之前，关闭打印机机罩。

第 2 步：安装后面板

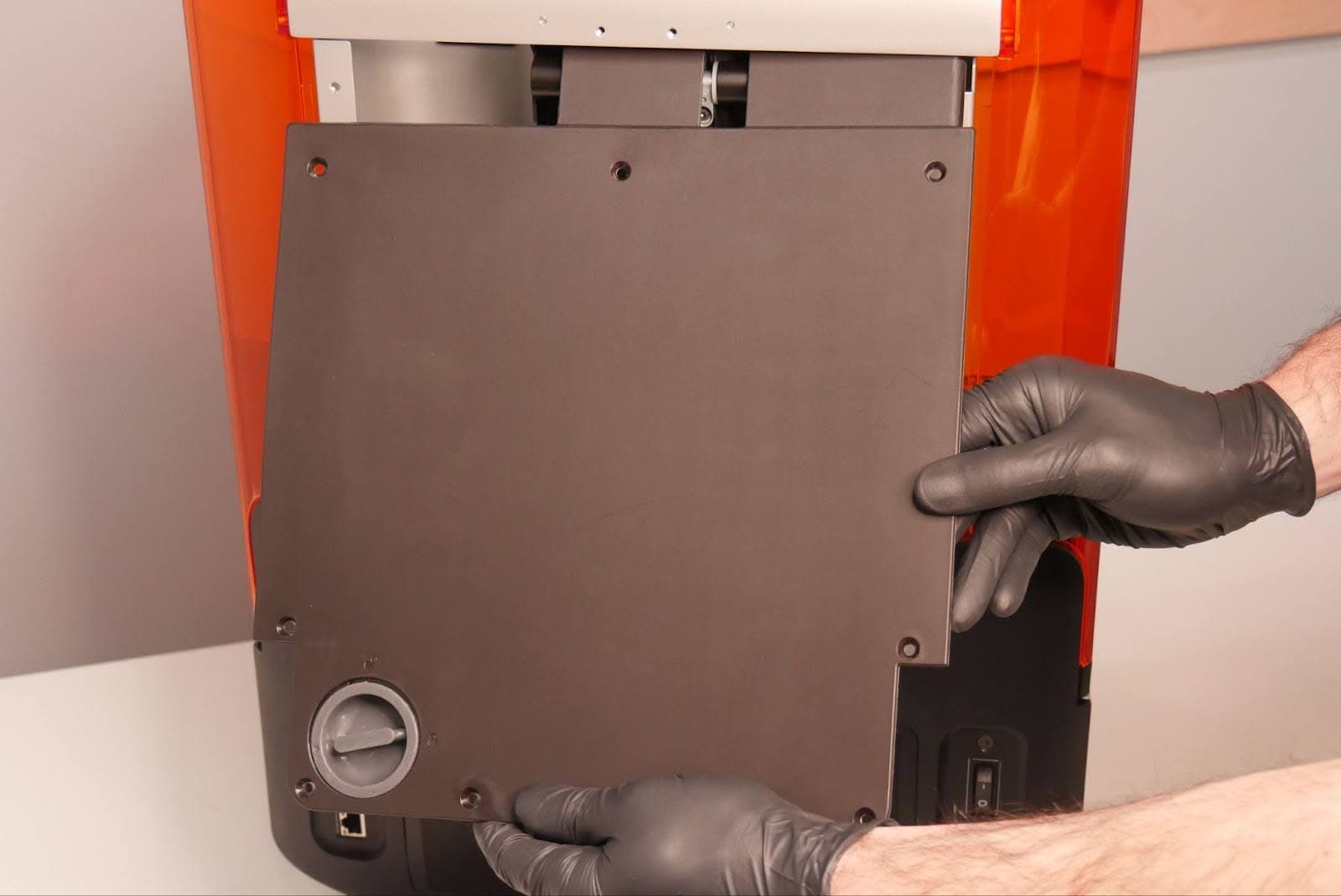

将后面板上缘滑入机罩支架下方。确保后面板上的八个螺孔与打印机上的相应螺孔对齐，且后面板与机罩两侧齐平。

第 3 步：固定后面板

在后面板的八个螺孔中各拧入一颗后面板螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

概览：安装好新的 Z 轴限位开关后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

将电源线连接到打印机和电源上。打开打印机背面的开关。打印机将初始化。

第 2 步：运行测试打印

插入任何缺失的耗材并运行测试打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
