所需物品：
Formlabs：
- 机罩组件
- 2.5mm 六角扳手（包含在 Form 4 工具箱中）
第三方：
- 一字螺丝刀
- 丁腈手套
白皮书
更换 Form 4 机罩
更换 Form 4 机罩
机罩是 Form 4 代打印机的上部机柜。它由坚固的橙色材料制成，可阻挡来自背光模块的紫外线，防止液态树脂因环境光线而固化。机罩出现大裂缝或其他损坏会影响打印质量，或导致杂散紫外线从打印机中逸出。
请根据本指南更换 Form 4 代打印机的机罩。
预计所需时间：30 分钟
准备工作区
概览： 准备好打印机和无尘的工作区，以便更换机罩。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。额外留出在维护期间存放打印机后面板的空间。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸后面板
概览： 拆卸后面板，以便操作机罩铰链。
注意：
Formlabs 打印机含有敏感电子元件。在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下后面板螺丝

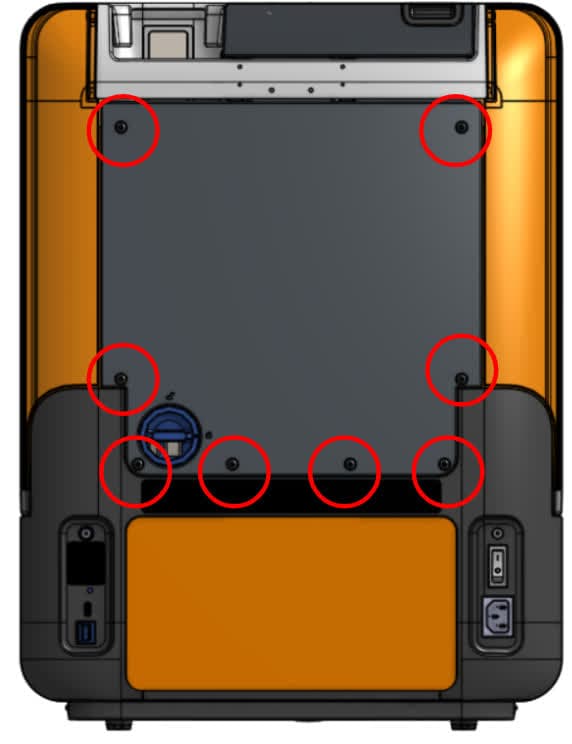

使用 2.5mm 六角扳手，拧下将后面板固定到打印机上的 8 颗螺丝。将螺丝放在一旁。

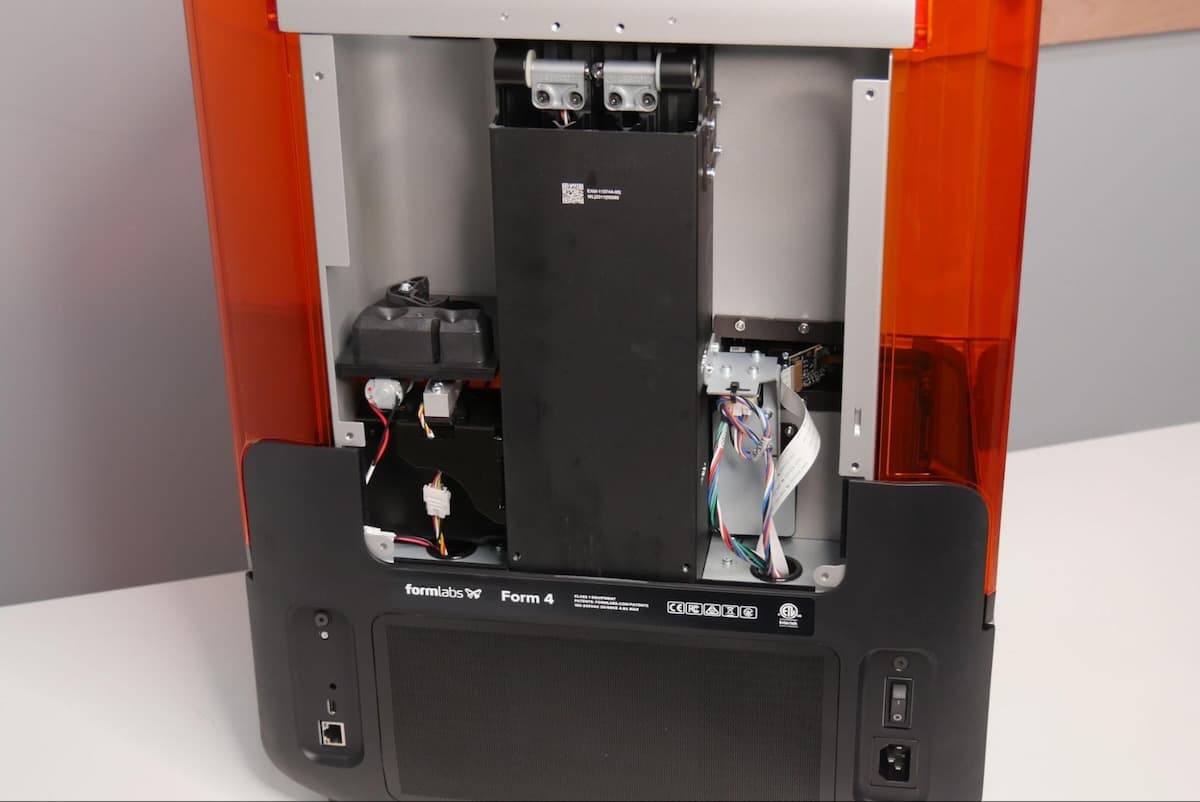

第 2 步：拆卸后面板
将后面板向下滑离打印机背面，取下后面板。将后面板放在一旁。
拆除机罩
概览： 准备好打印机和工作区后，拆卸打印机机罩。

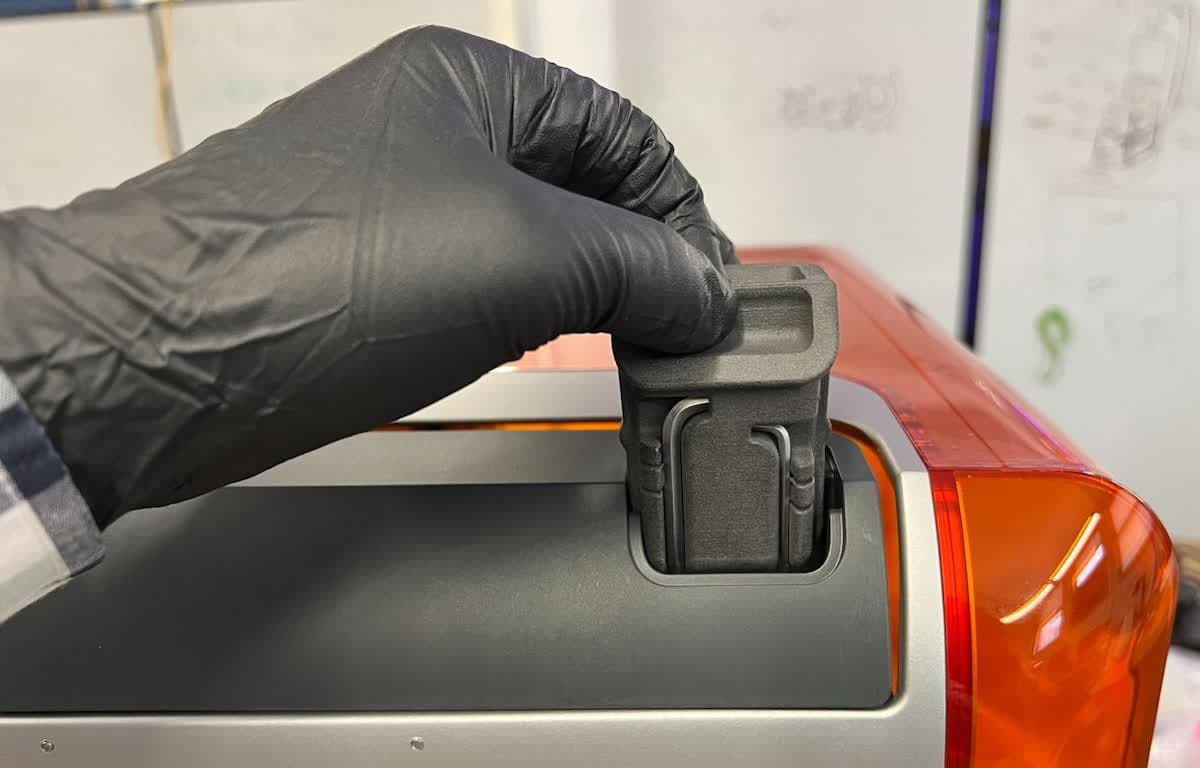

第 1 步：拆卸工具箱
如果尚未如此操作，请从塔盖上取下工具箱，以使用打印机随附的 2.5mm 六角扳手。将工具箱放在一旁。
第 2 步：打开打印机机罩
打开打印机机罩，以便于操作机罩减震器、铰链和塔盖底部。

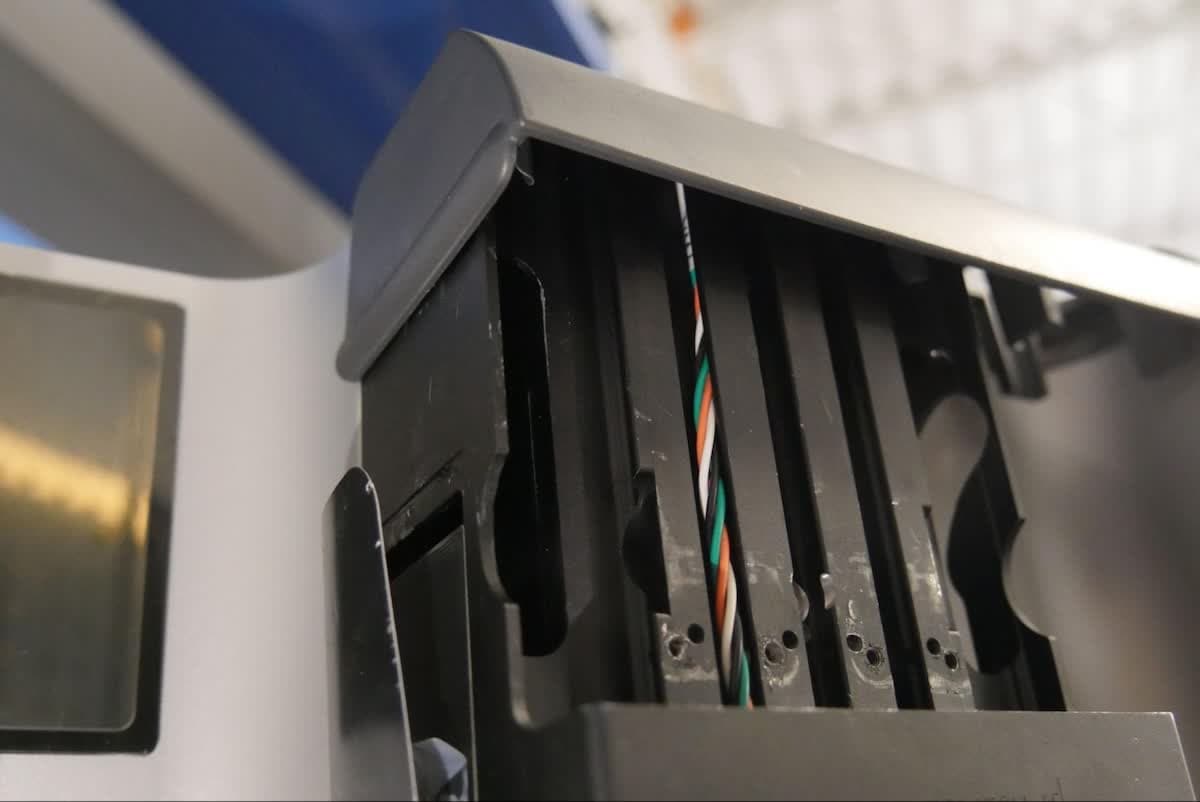

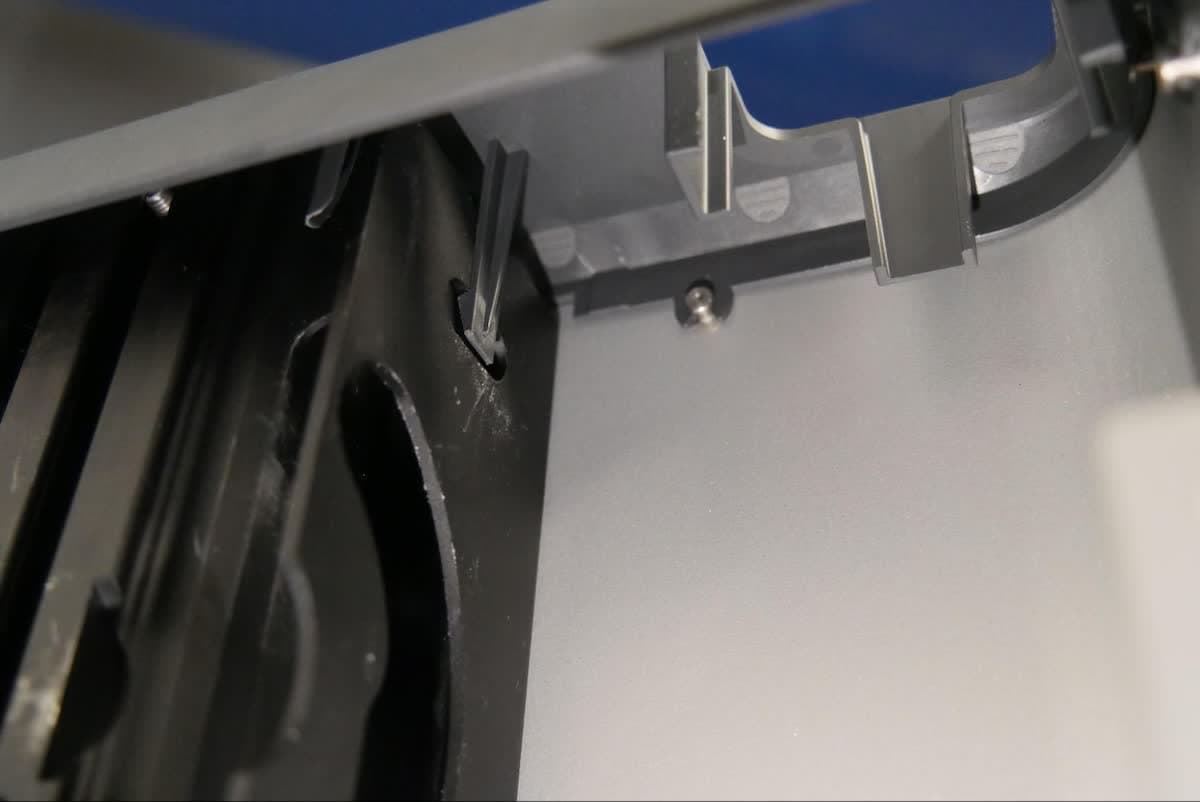

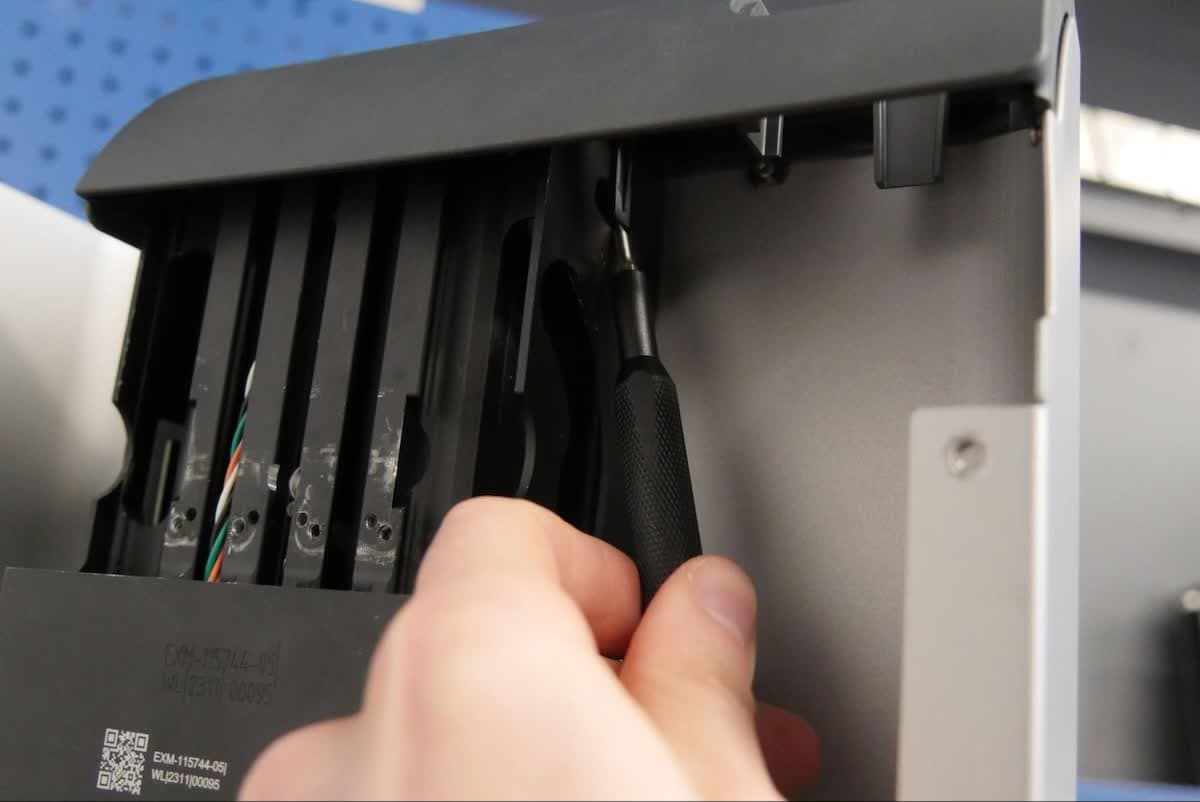

第 3 步：拆卸塔盖

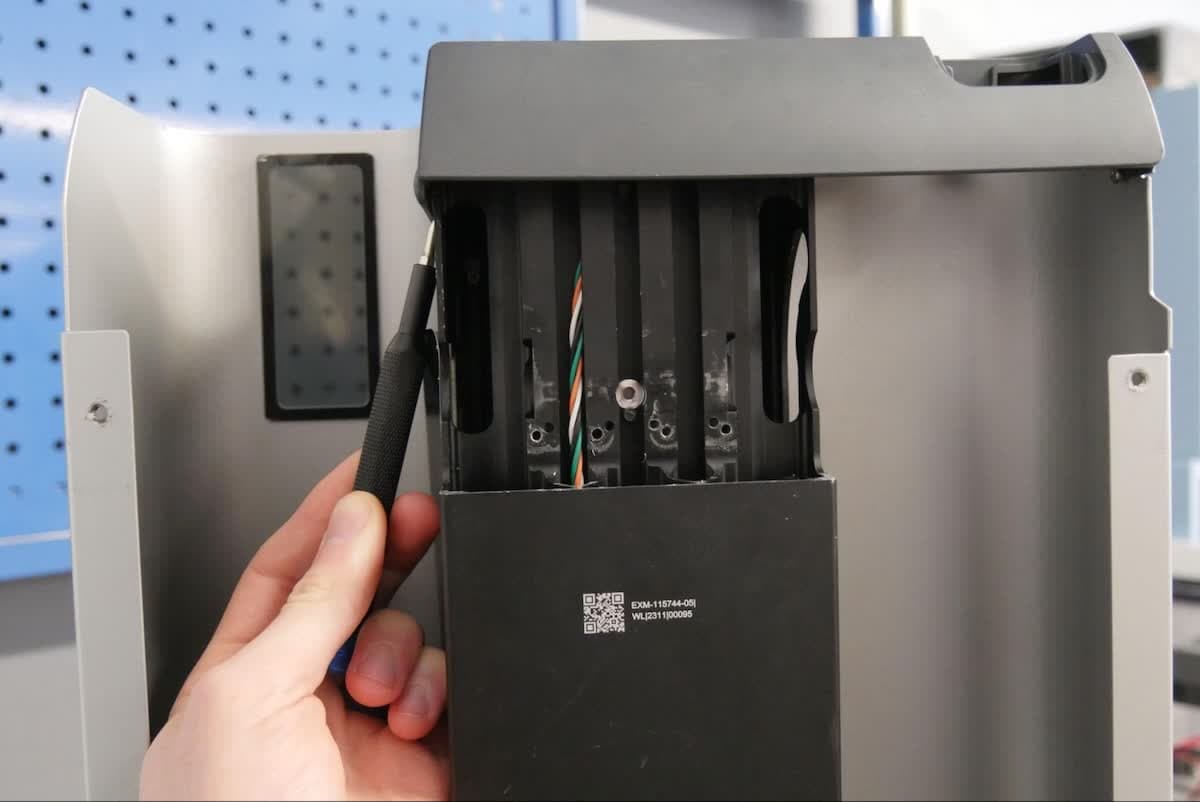

塔盖通过两个夹子固定在 Z 轴塔上，Z 轴塔的每一侧各有一个夹子。从塔盖下方，使用一字螺丝刀或其他类似工具，轻轻将夹子从 Z 轴塔上撬开。直接向上提起塔盖，使其与打印机分离。将塔盖放在一旁。
第 4 步：找到机罩减震器
Form 4 代打印机的机罩减震器位于 Z 轴塔右侧，从打印机背面可以看到。这是一个固定在矩形支架后方的小活塞。

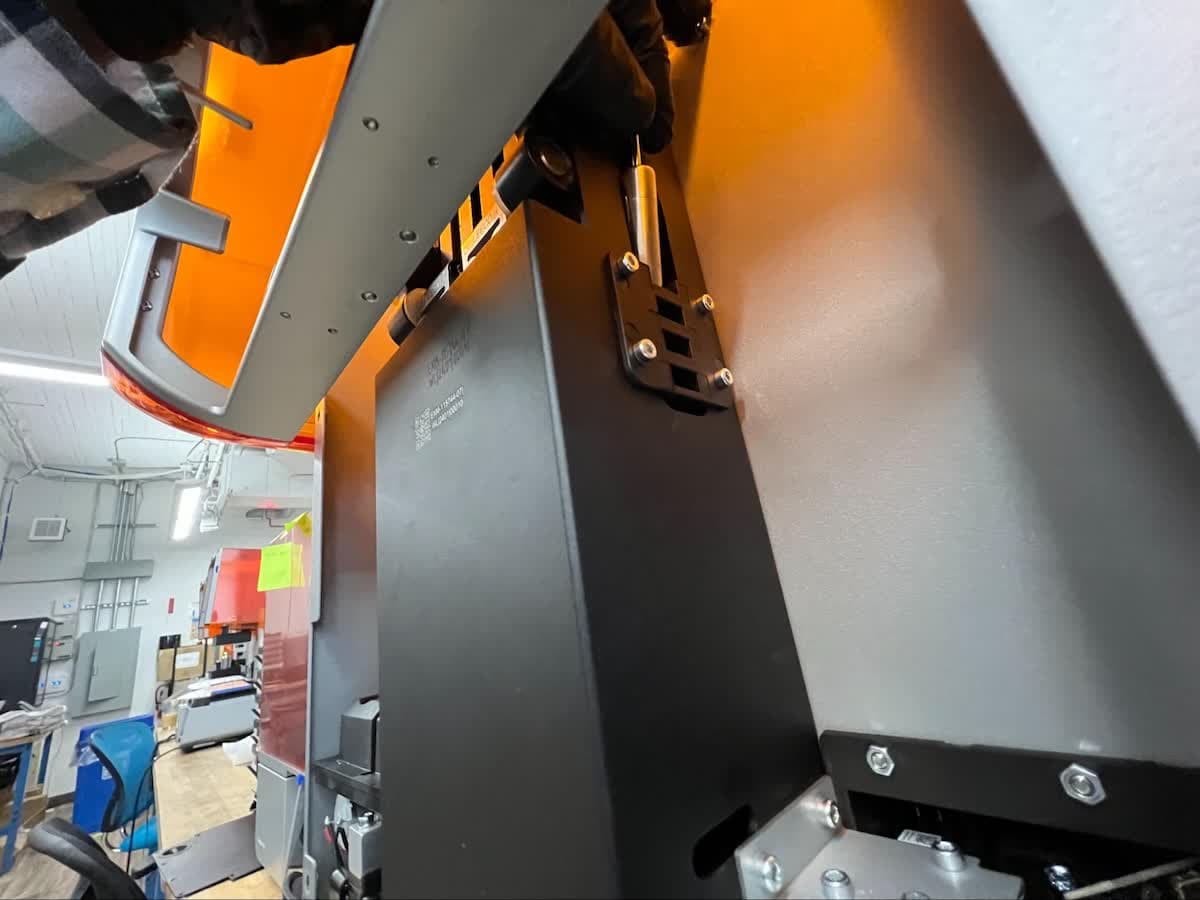

第 5 步：拆卸机罩减震器
机罩减震器位于支架中，支架固定在 Z 轴塔上。将机罩减震器向上滑出其槽口。将机罩减震器放在一旁。

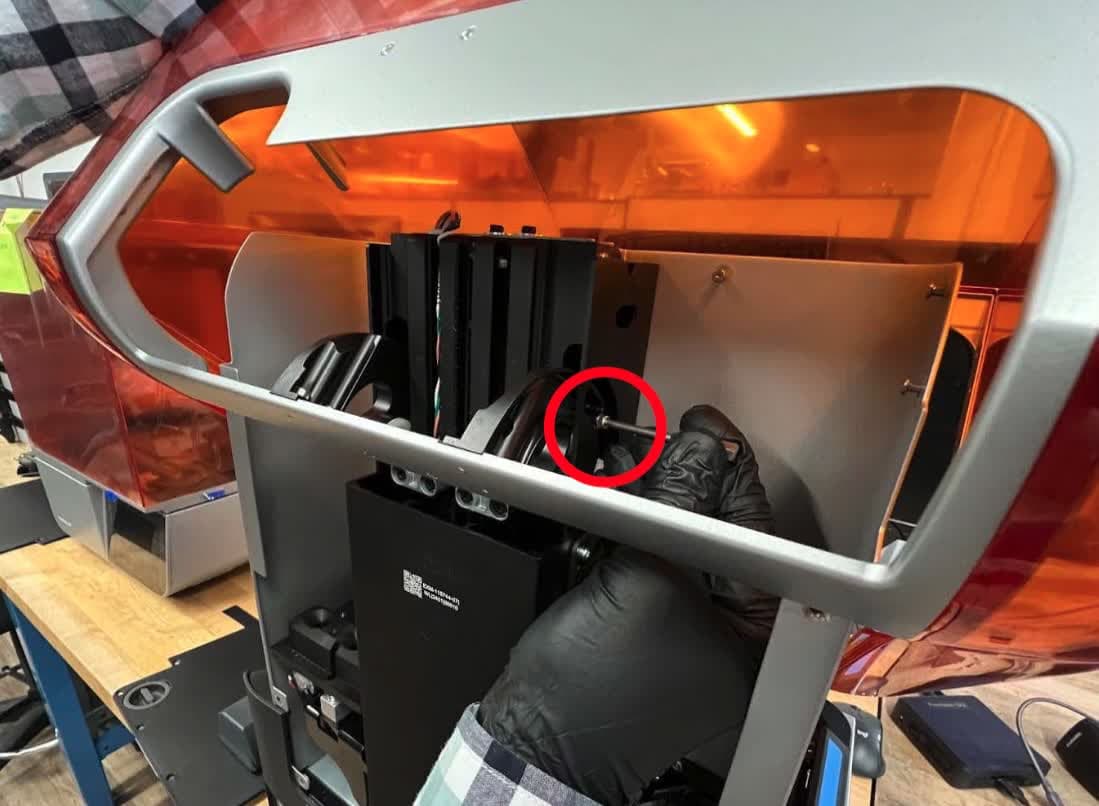

第 6 步：拧下机罩硬止动螺丝
机罩的运动范围受铰链组件末端的螺丝限制，该螺丝与机罩减震器相互作用。使用 2.5mm 六角扳手拧松并取下硬止动螺丝。注意切勿使螺丝掉进 Z 轴塔。将硬止动螺丝放在一旁。

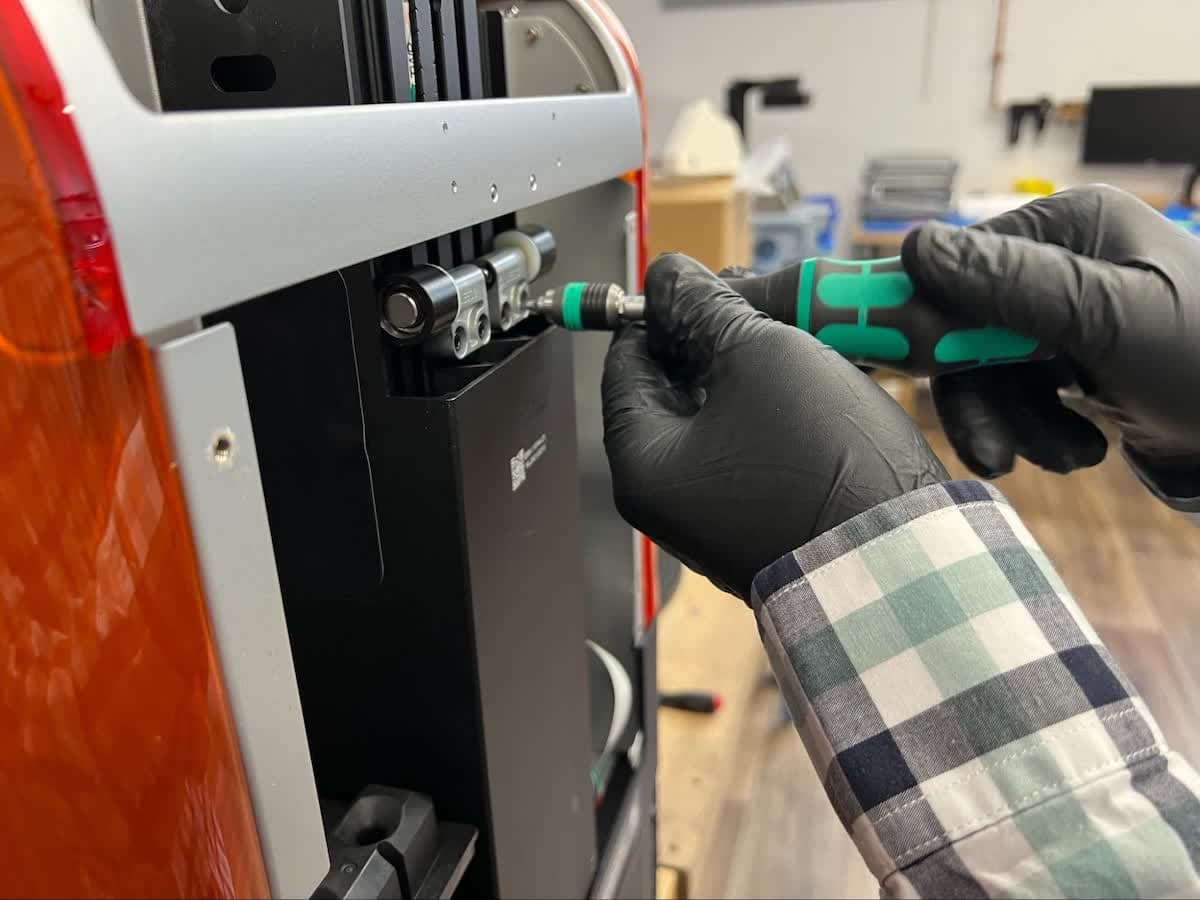

第 7 步：拧下铰链螺丝
两个机罩铰链通过两颗螺丝固定在打印机上。关闭机罩，以便更好地操作这些螺丝。使用 2.5mm 六角扳手，拧松并取下四颗铰链螺丝。注意不要将螺丝掉入 Z 型塔。将铰链螺丝放在一旁。
第 8 步：拆卸机罩
将机罩从打印机上抬起。将机罩放在一旁以备处置。
安装机罩替换件
概览：安装并固定打印机机罩替换件。

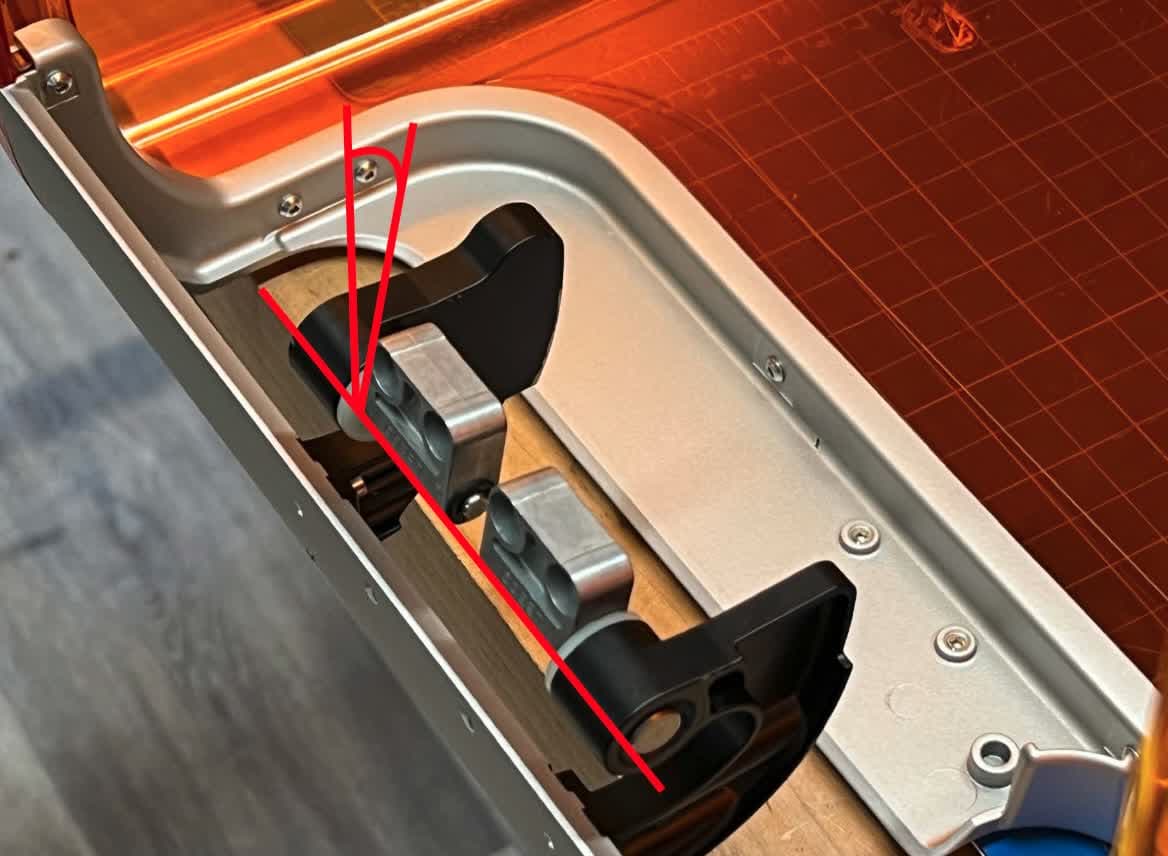

第 1 步：放置机罩铰链
将新的机罩倒置放在工作台上，铰链朝向您。旋转铰链，使其平行并略微向前倾斜。请注意，铰链只能向一个方向旋转。
第 2 步：安装机罩
小心地将机罩放在打印机上。检查铰链是否平行，并与 Z 轴塔平齐。如果没有，取下机罩并重复上一步。

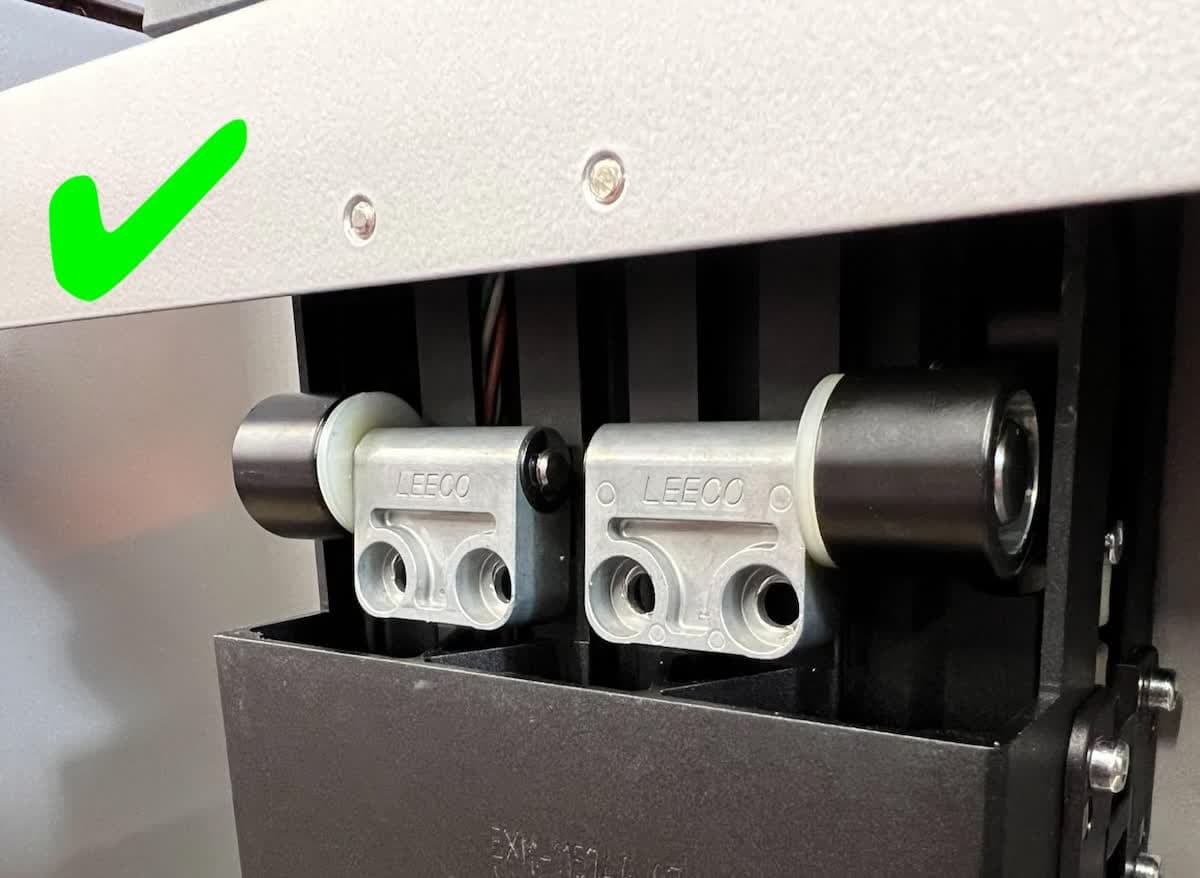

正确放置的机罩铰链

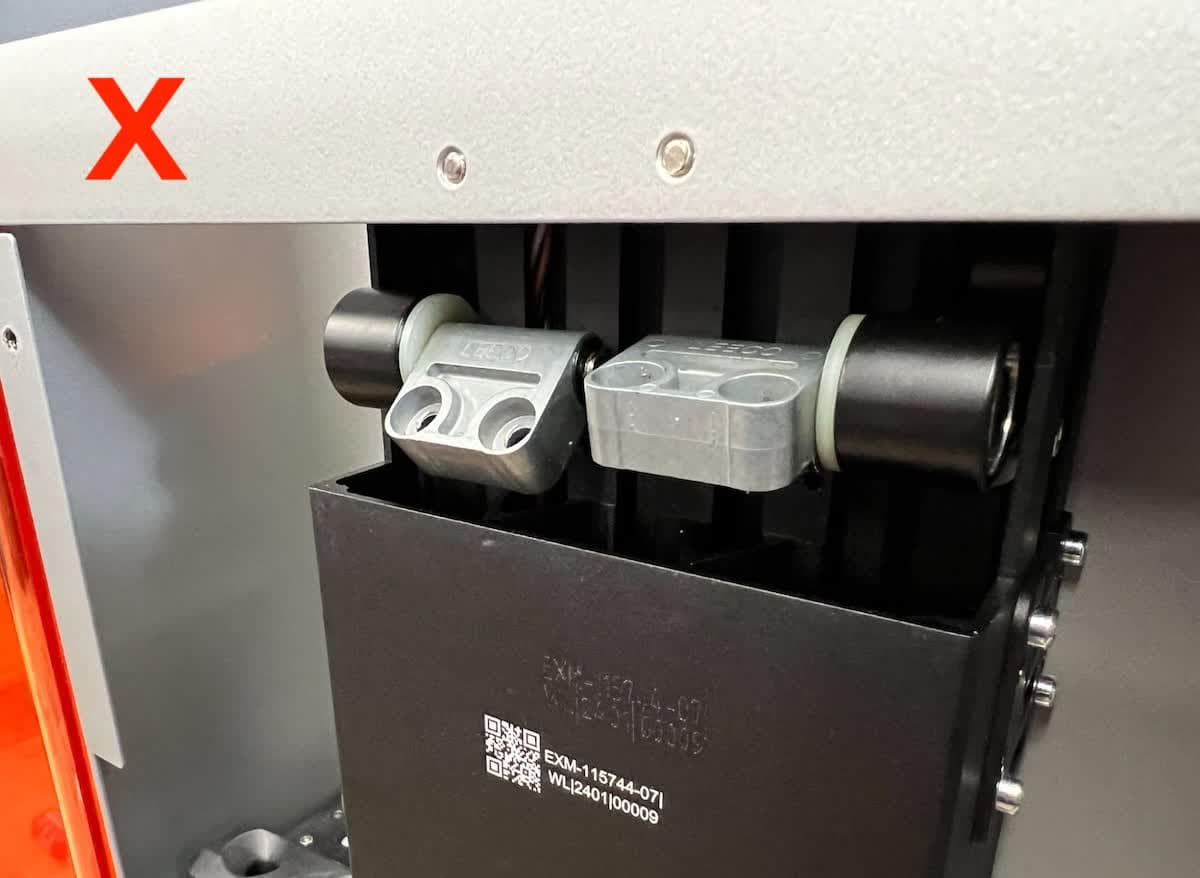

机罩铰链位置不当
第 3 步：松散固定机罩
将四颗机罩铰链螺丝拧入两个机罩铰链的螺孔中。此时请勿完全拧紧螺丝。
第 4 步：垫高机罩

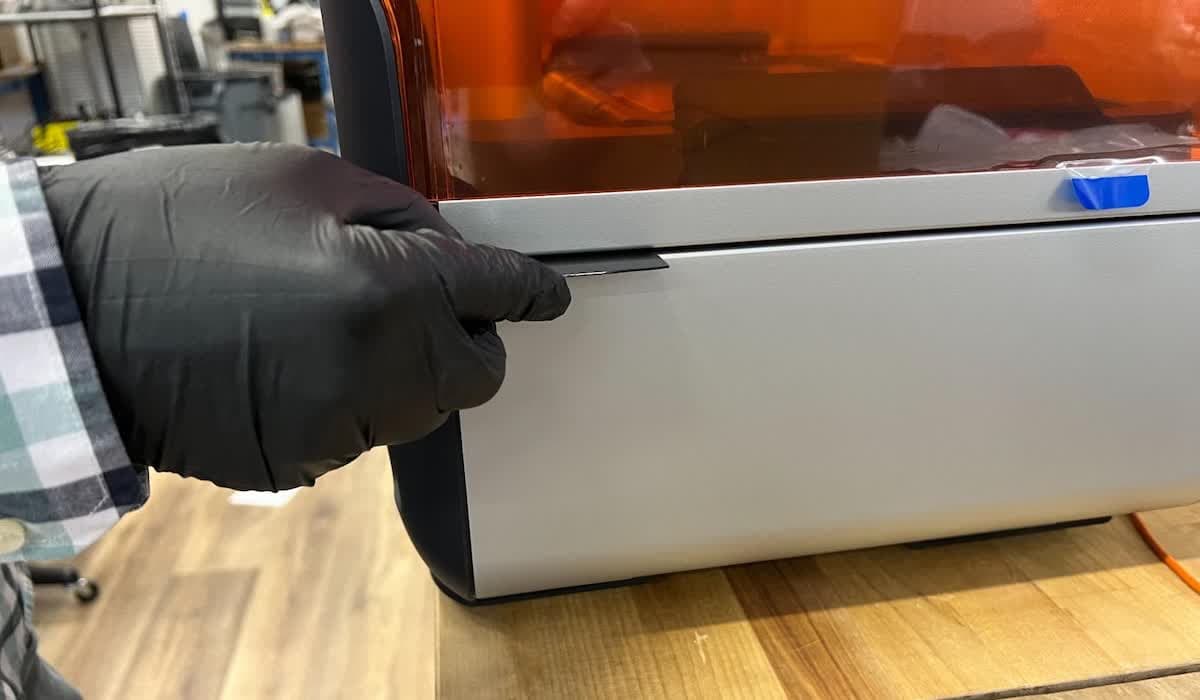

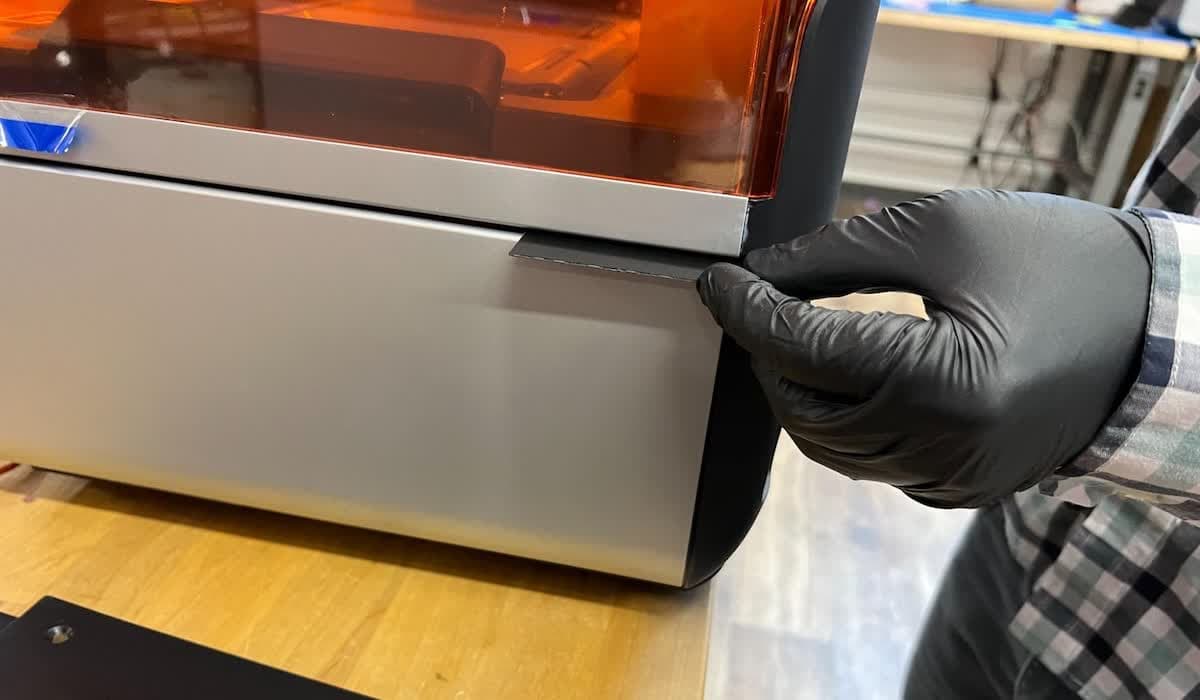

打开工具箱，取出八个对齐垫片。将垫片分成两堆，每堆四个。抬起机罩，在机罩的两个后角下插入一叠垫片。
第 5 步：调整机罩

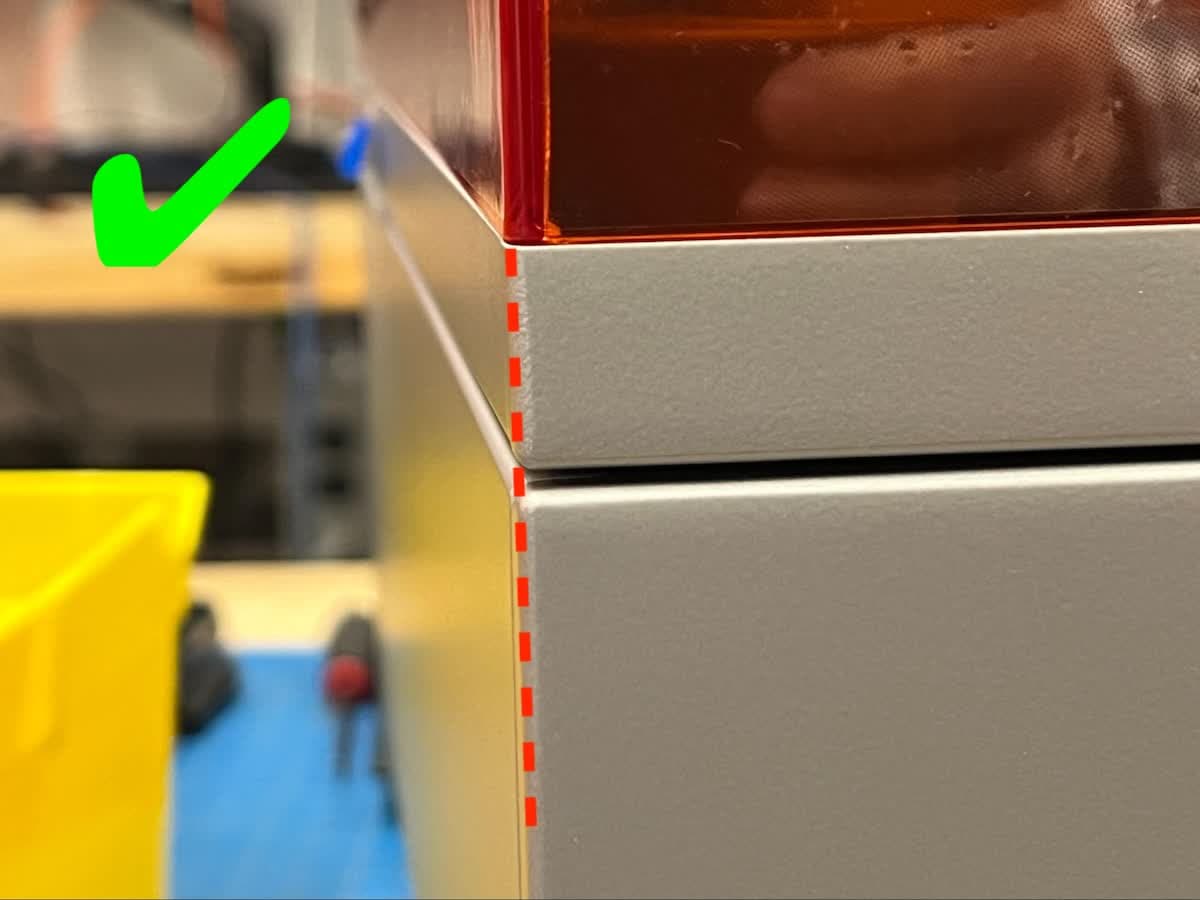

正确对齐的打印机机罩

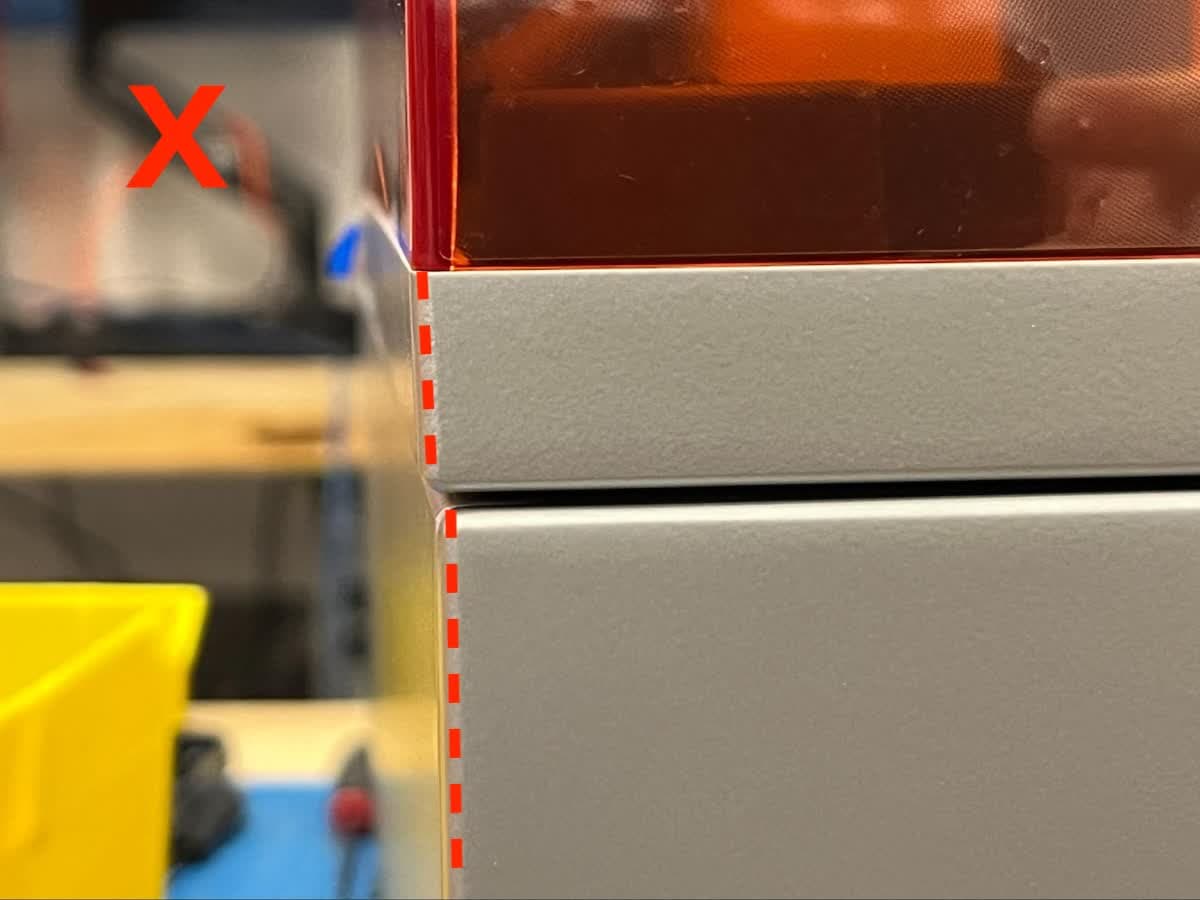

打印机机罩未正确对齐
向下按压机罩。在按压机罩的同时，根据需要向左或向右移动机罩，使机罩的角与打印机外壳对齐。
第 6 步：固定机罩
使用 2.5mm 六角扳手，拧紧四颗机罩铰链螺丝，直至完全紧固。
第 7 步：拆卸垫片
取下垫片并将其存放在工具箱中。

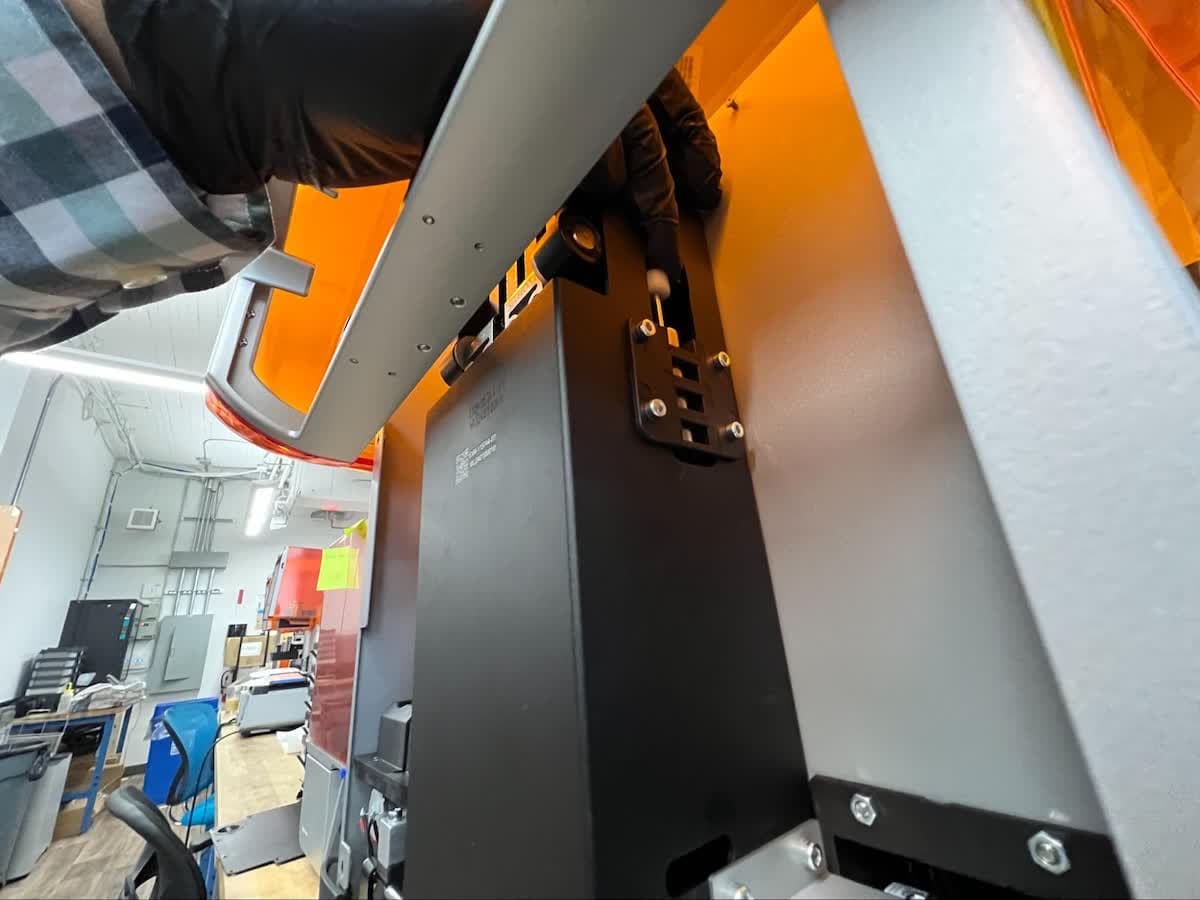

第 8 步：重新安装机罩减震器
第 10 步：重新安装机罩硬止动螺丝
将硬止动螺丝拧入位于机罩减震器上方的铰链组件末端的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

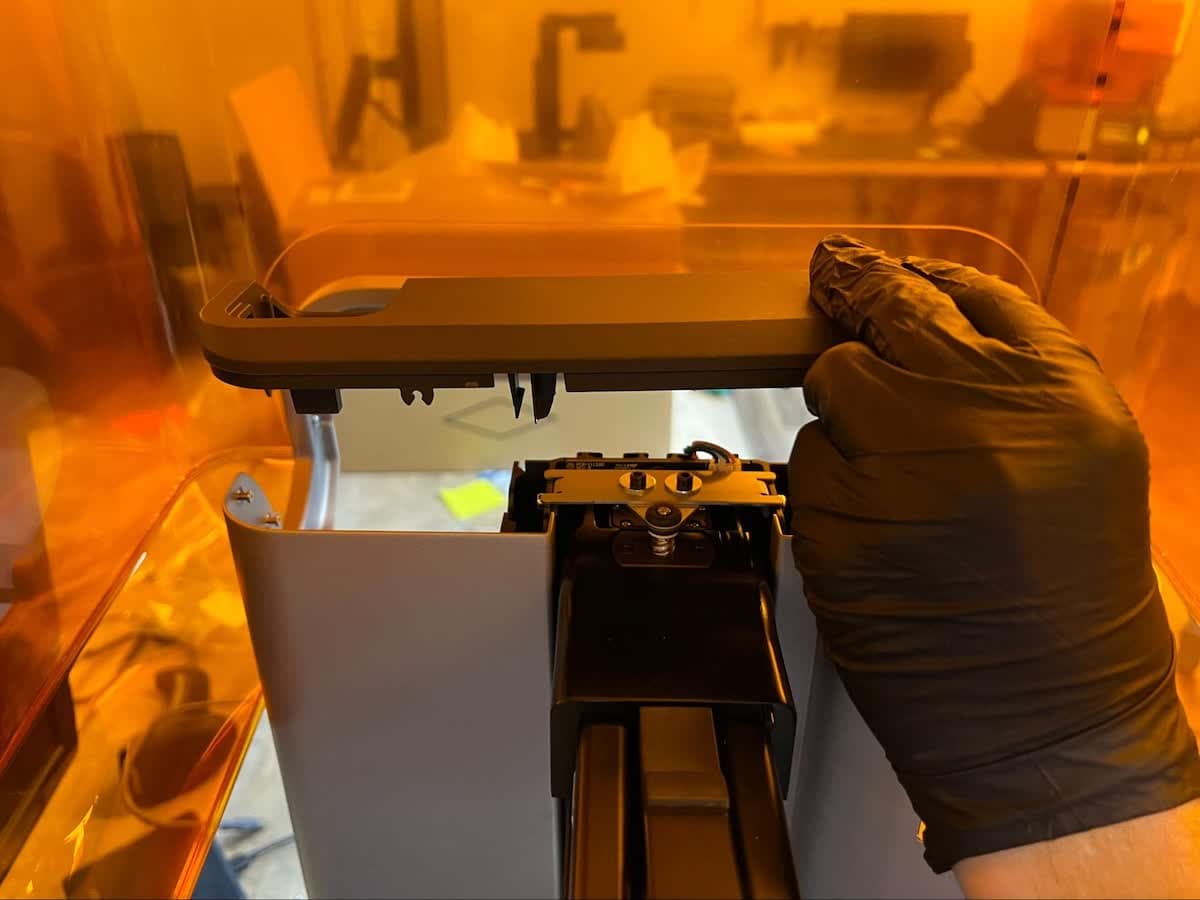

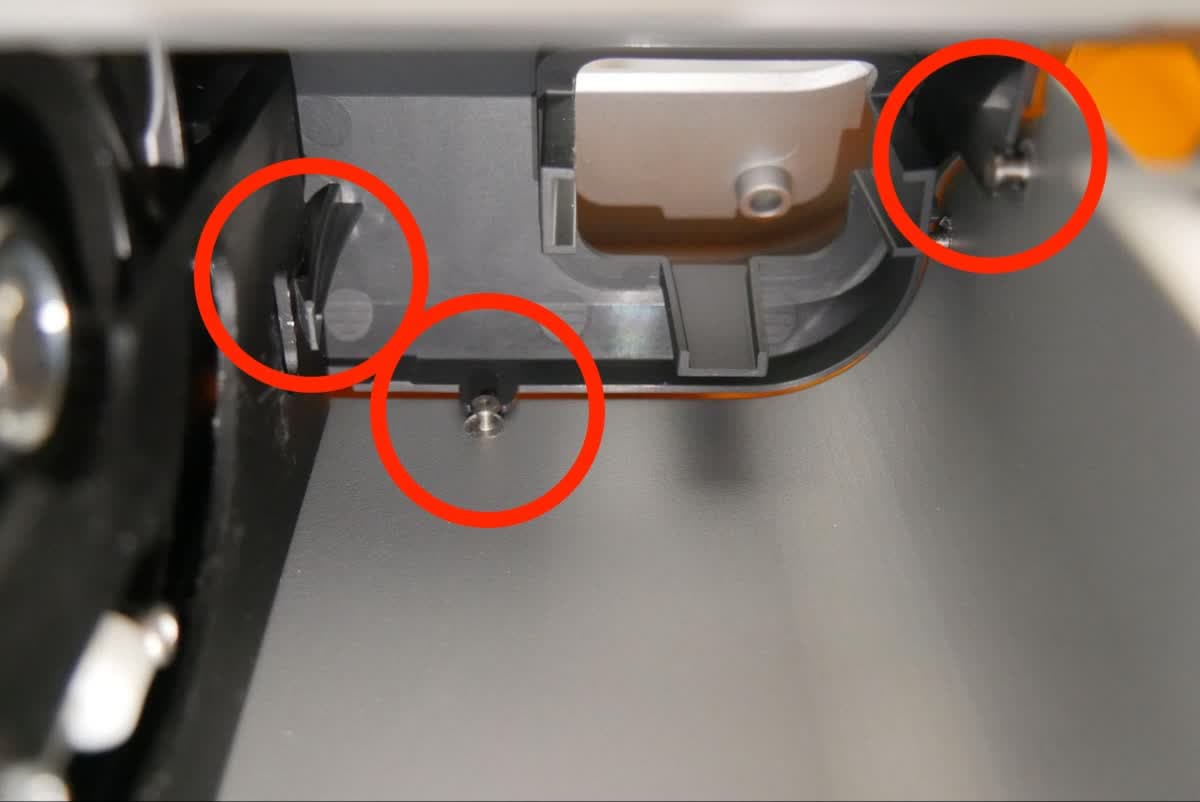

第 11 步：对齐塔盖

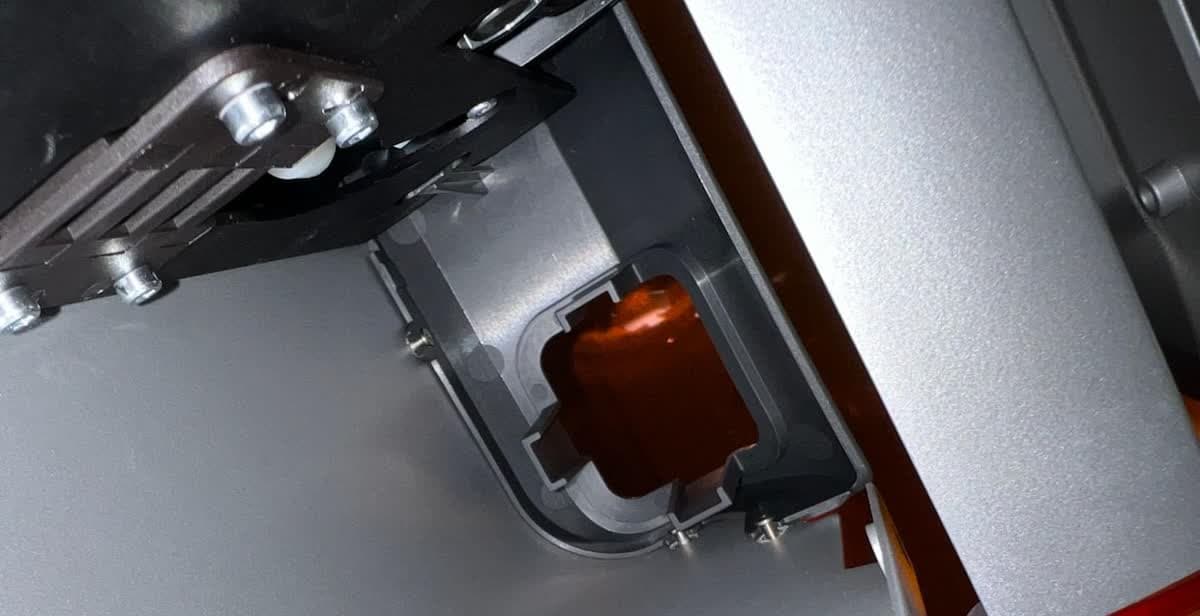

将塔盖放在 Z 轴塔顶部。从下面检查夹子是否与 Z 轴塔外部对齐，塔盖上的固定特征是否与打印机上的针脚对齐。
第 12 步：固定塔盖

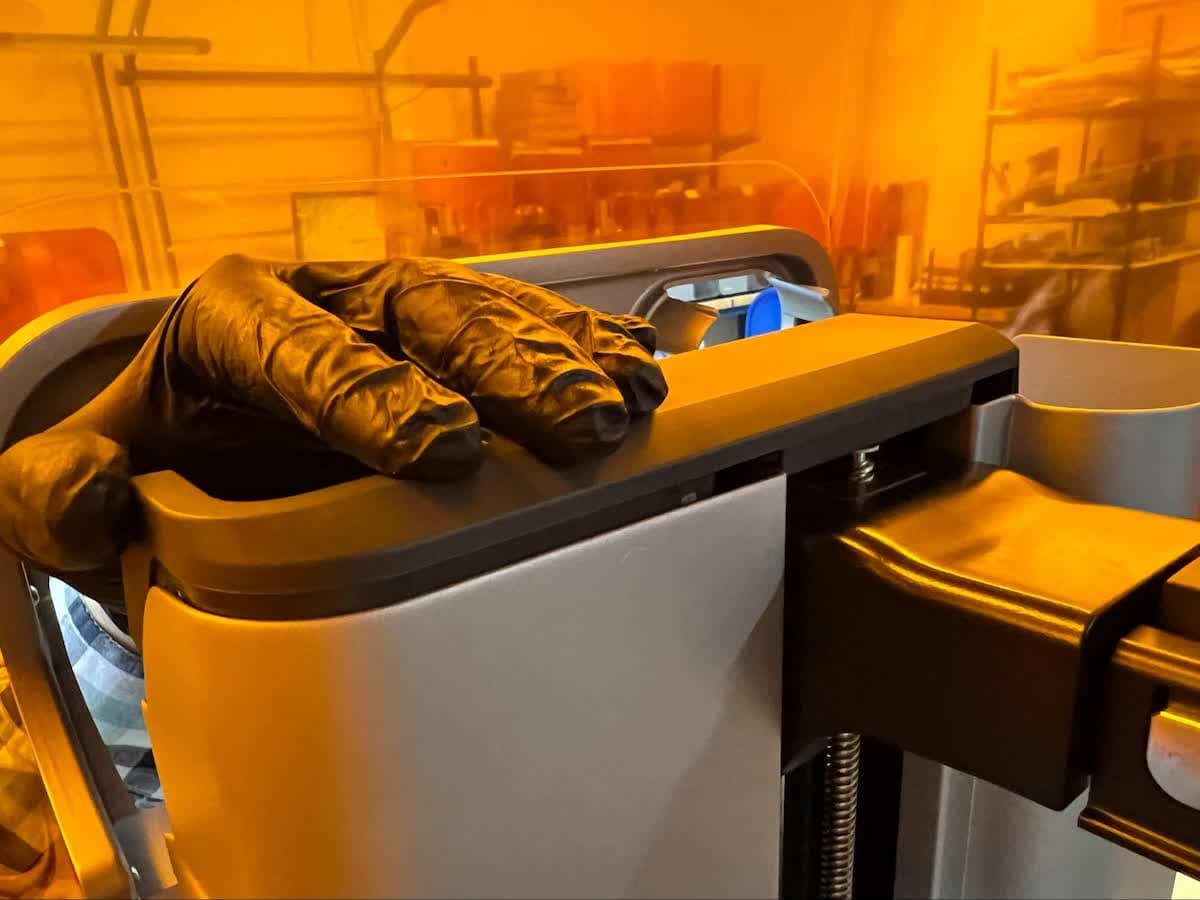

向下按压塔盖，使夹子啮合。塔盖正确安装后与 Z 轴塔齐平。
第 13 步：更换工具箱
将工具箱放回塔盖的插槽中。
重新安装后面板
概览：更换机罩后，重新安装并固定后面板。
第 1 步：关闭打印机机罩
在重新安装后面板之前，关闭打印机机罩。
第 2 步：安装后面板
将后面板上缘滑入机罩支架下方。确保后面板上的八个螺孔与打印机上的相应螺孔对齐，且后面板与机罩两侧齐平。
第 3 步：固定后面板
在后面板的八个螺孔中各拧入一颗后面板螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览：安装好新机罩后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打开打印机背面的开关。打印机将初始化。
第 2 步：测试机罩
多次打开和关闭机罩。检查其移动是否顺畅，打印机是否能正确检测到机罩的打开或关闭状态。请联系 Formlabs Support 或 您的授权经销商，以分享该程序的结果。
