更换混合器驱动组件（Form 4 代）
更换混合器驱动组件（Form 4 代）
混合器驱动组件由传动带、编码器轮、编码器板、混合器驱动马达、混合器底座、传动带夹和惰轮组成。所有这些部件共同作用，使混合器在树脂槽中运行，以混合树脂并检测碎屑。若混合器驱动组件出现任何损坏，均可能导致打印机无法正常运行。
请根据本指南更换混合器驱动组件。
预计所需时间： 1.5个小时
准备工作区
概览： 准备好 Form 4 和工作区，以便更换混合器驱动组件。
第 1 步：拆卸构建平台
首先，拆卸构建平台，防止树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防止树脂从咬阀上滴入打印机。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。
危险：
IPA 属于易燃物，存在火灾隐患。请始终盖好容器盖子，防止儿童接触。
第 6 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸触摸屏组件
概览： 从打印机上取下触摸屏组件，以便操作马达驱动组件。
如需拆卸触摸屏组件，请按照维修指南中的说明进行操作 更换 Form 4 触摸屏组件。完成章节中所述步骤 "拆卸触摸屏组件。"
移除 的 混合器编码器板
概览： 拆卸触摸屏组件后，拆卸混合器编码器板。

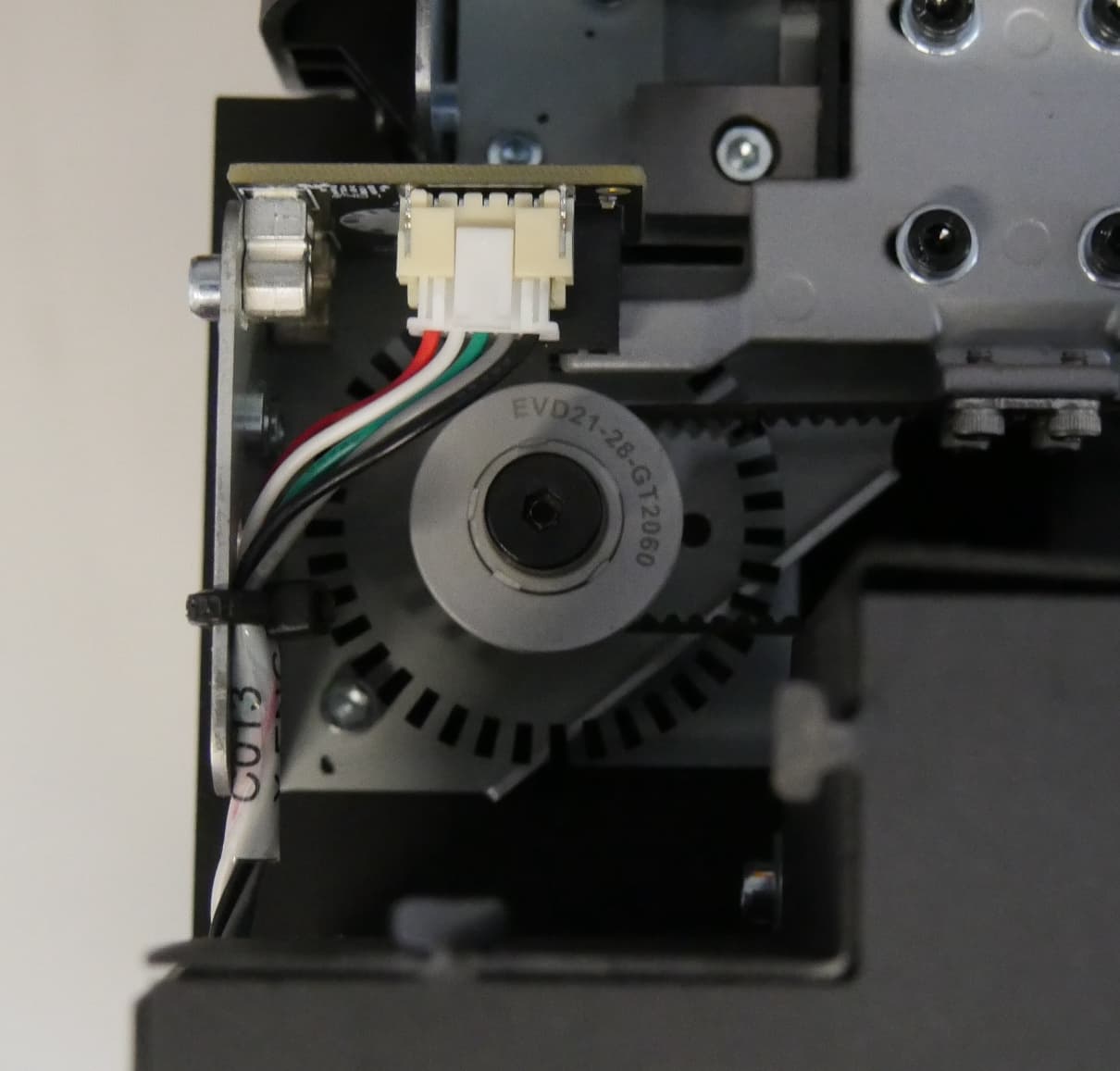

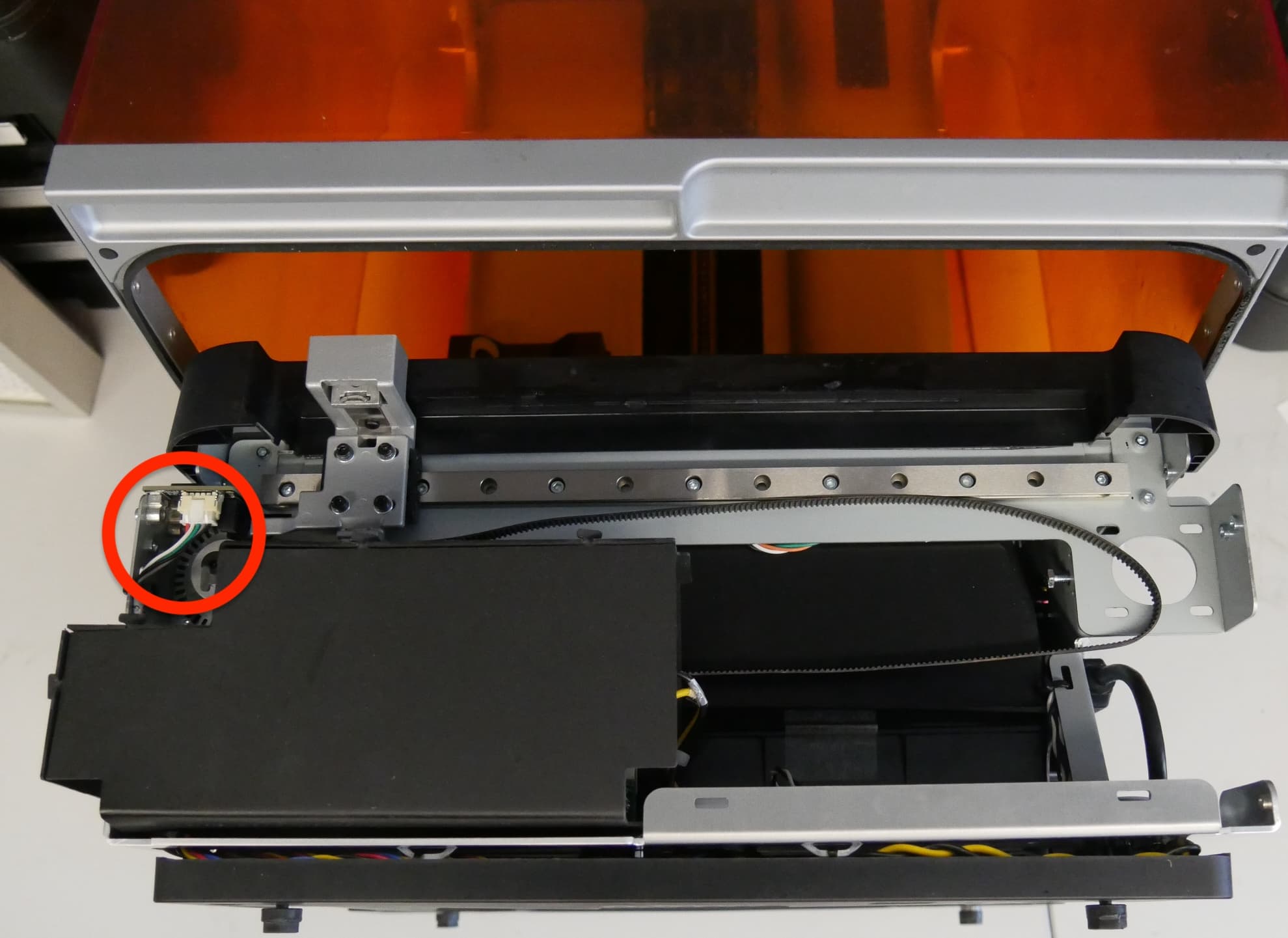

第 1 步：找到混合器编码器板
混合器编码器板位于直线轴承的左侧。它位于混合器惰轮上方，通过混合器编码器板电缆与主板相连。

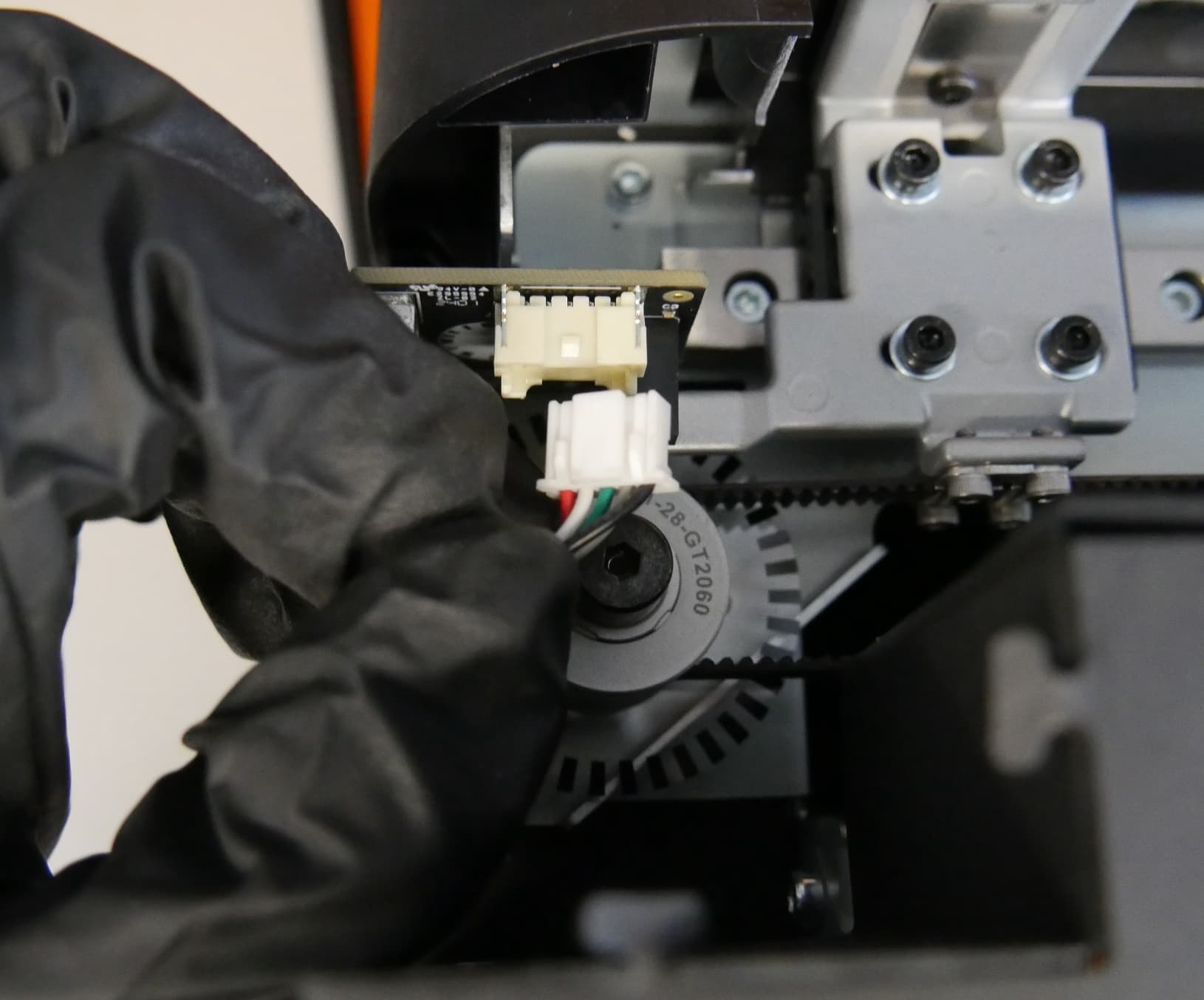

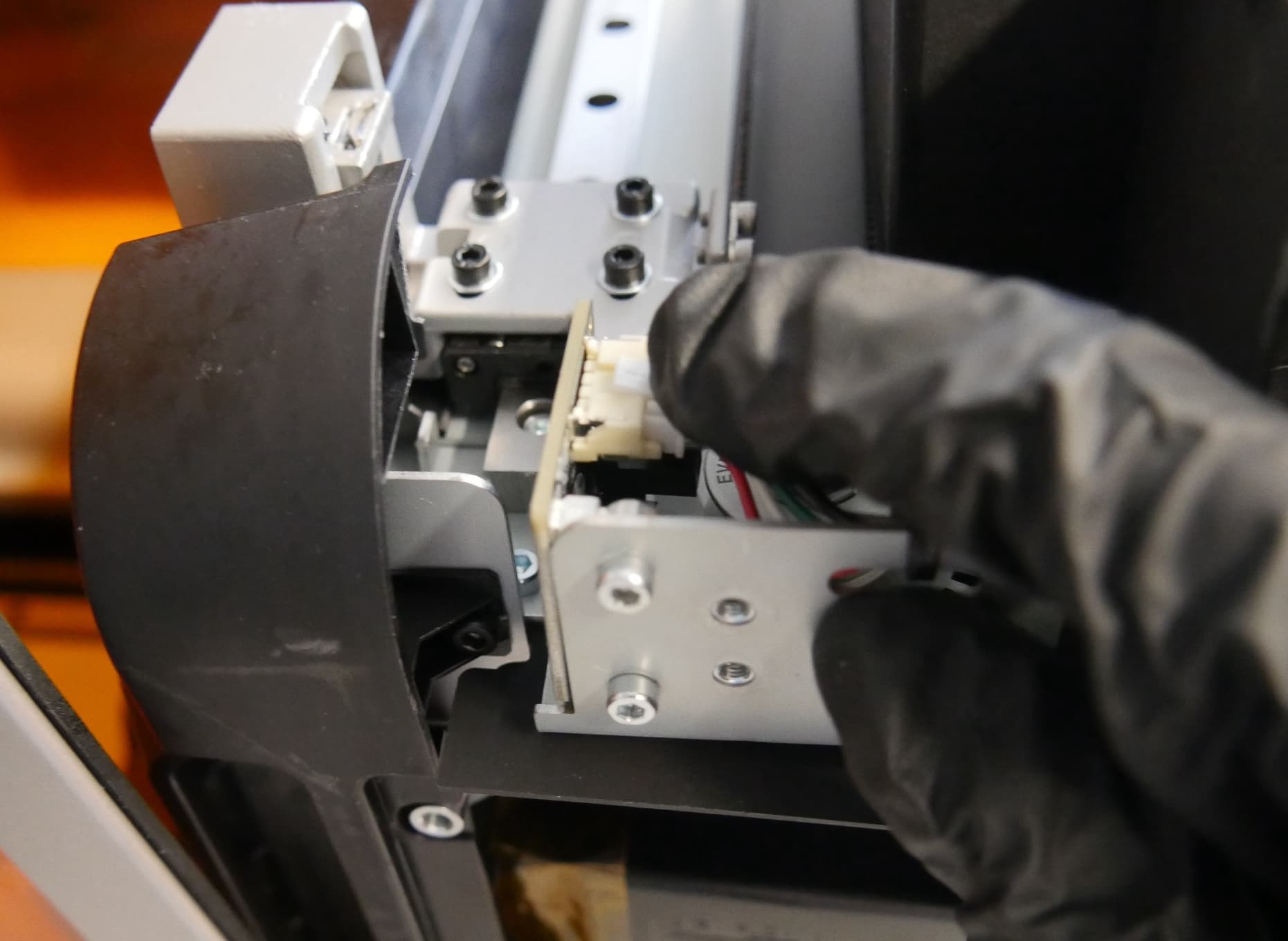

第 2 步：拔下混合器编码器板电缆
握住连接器的塑料外壳，轻轻挤压塑料插片，松开电缆。请勿拉扯电线。

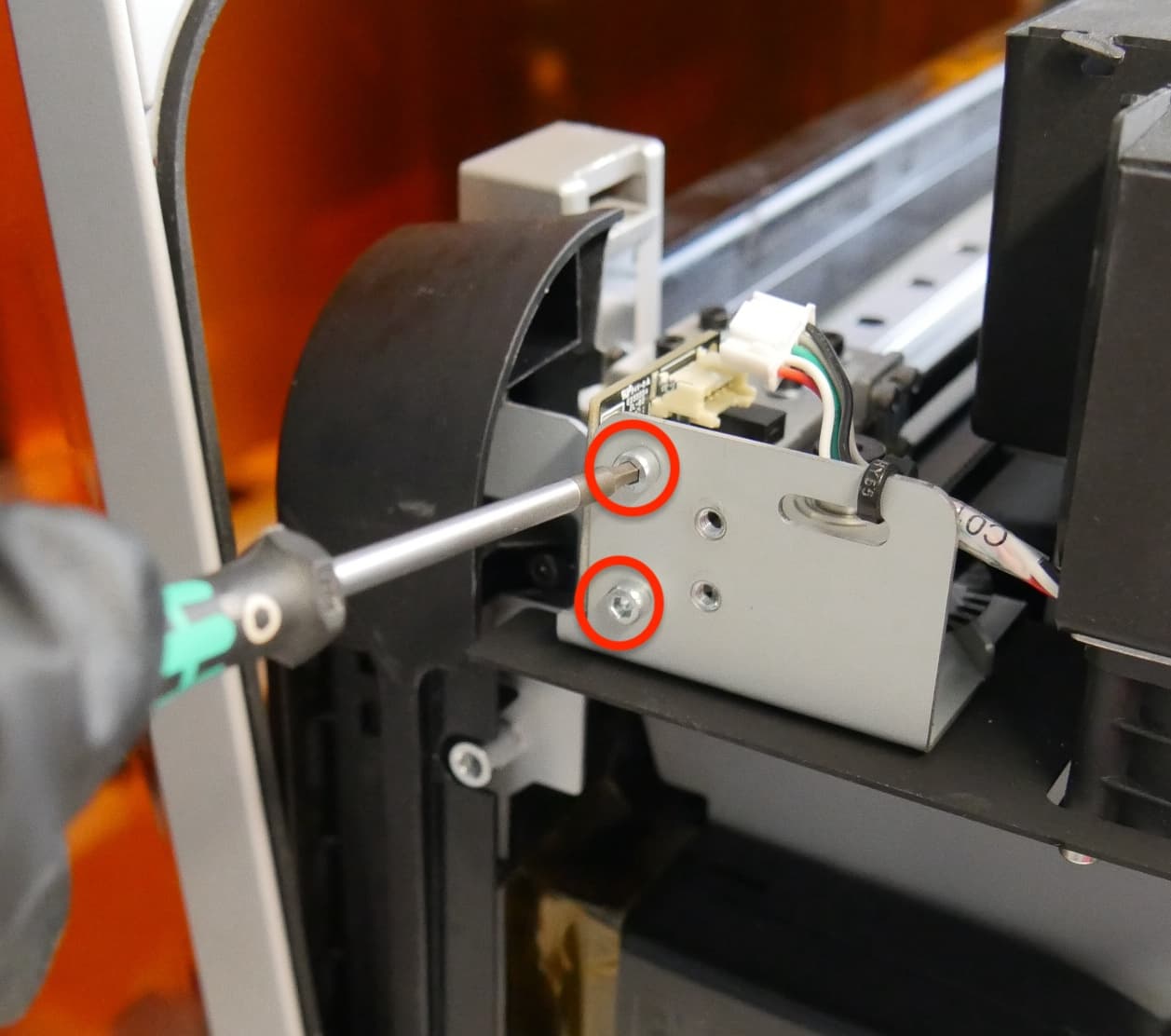

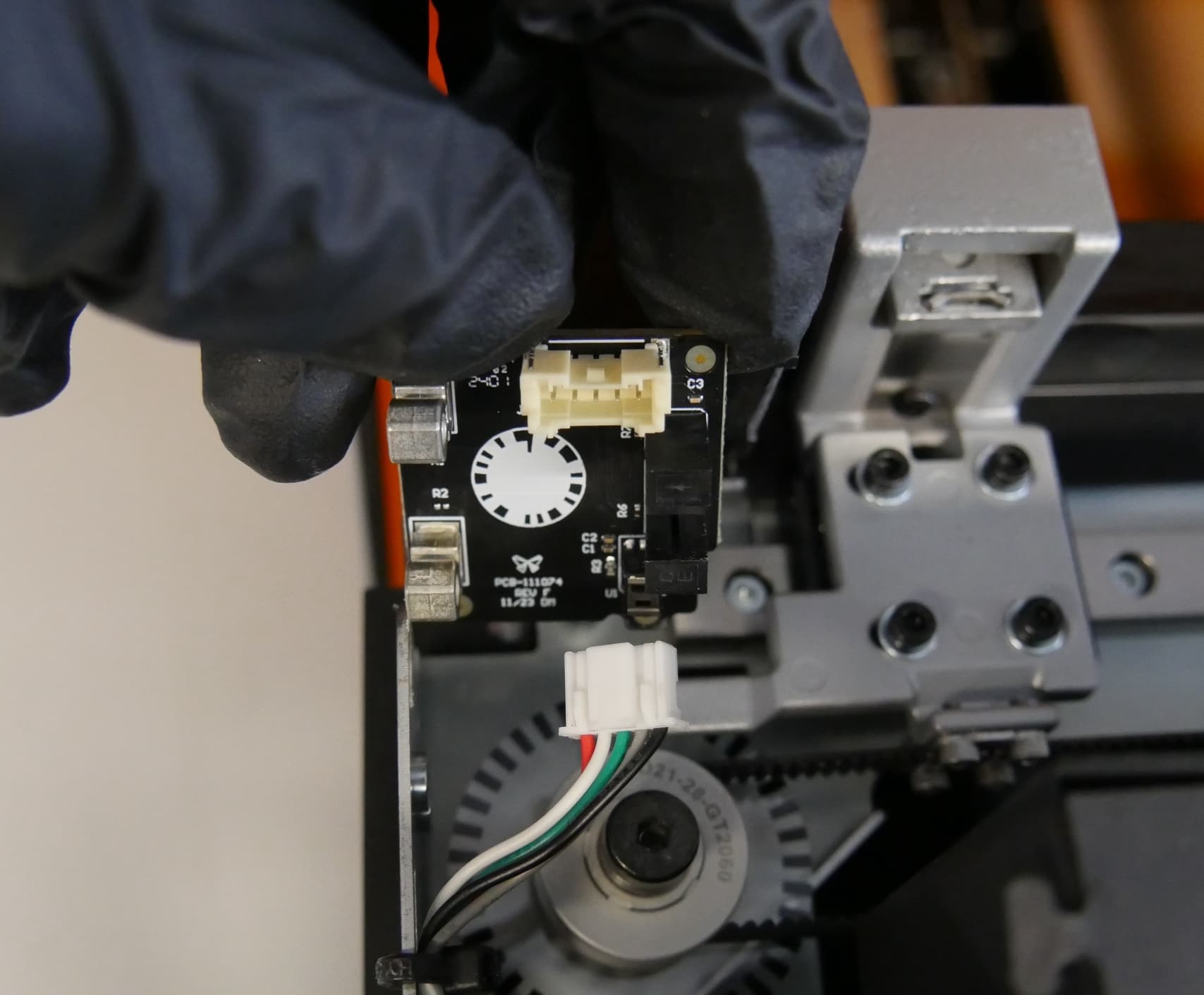

第 3 步：拆卸混合器编码器板
使用 2.5mm 六角扳手，拧下将混合器编码器板固定在打印机上的两颗螺丝。将螺丝放在一旁。从打印机上拆下混合器编码器板，放在一旁以备与电子废弃物一同处置。
安装 的 混合器编码器板
概览： 拆卸混合器编码器板后，安装混合器编码器板替换件。

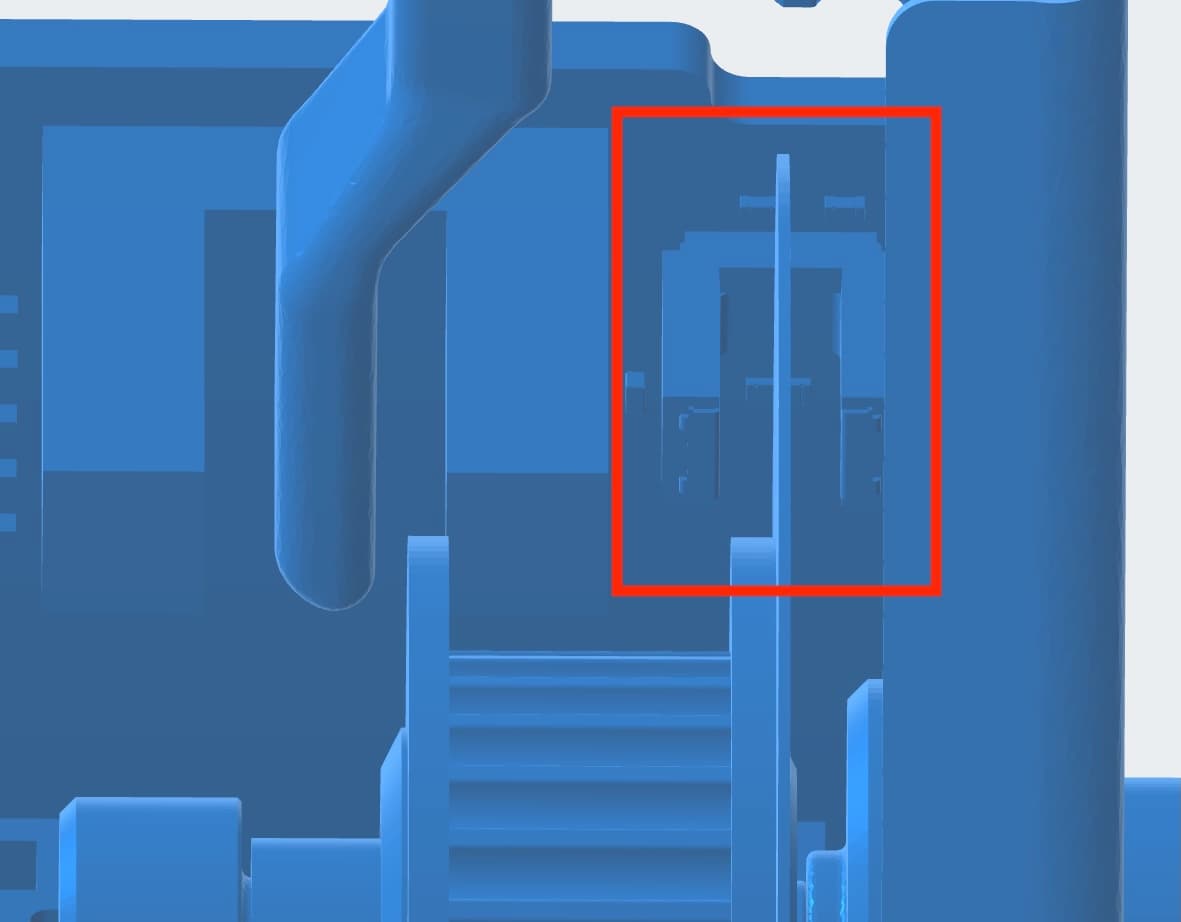

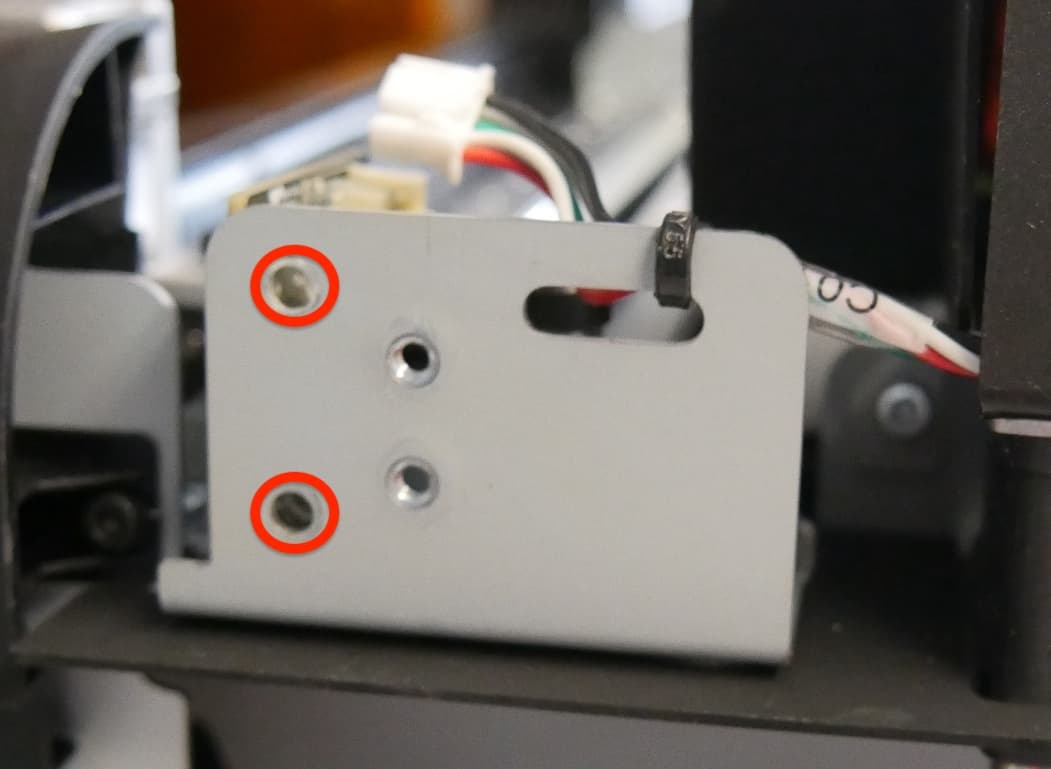

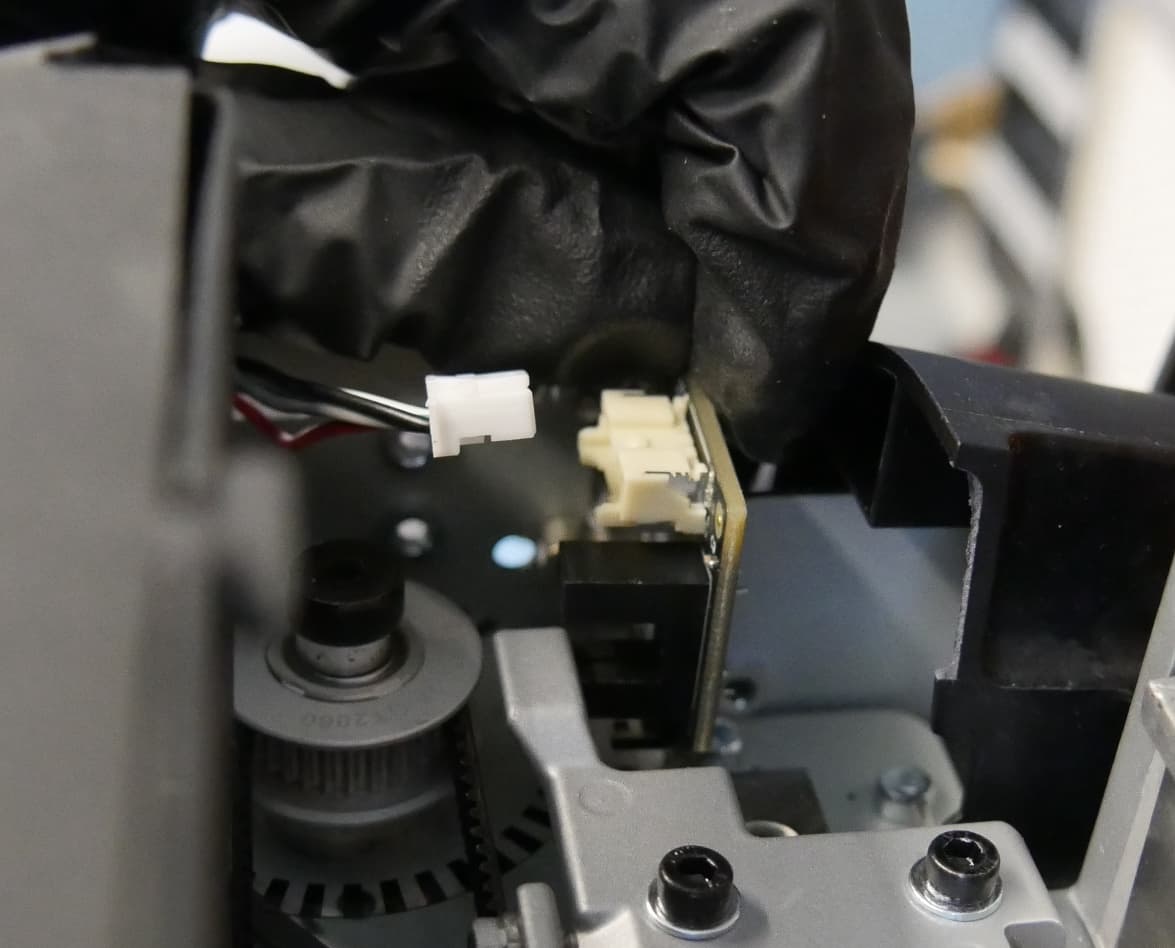

第 1 步：插入新的混合器编码器板
将混合器编码器板替换件插入打印机。安装正确后，混合器编码器板应垂直放置，其螺孔与打印机框架上的螺孔对齐。确保编码器板上的光源和光学传感器位于编码器轮上方。
第 2 步：将混合器编码器板固定在打印机上
将混合器编码器板固定螺丝拧入螺孔。使用 2.5mm 六角扳手，拧紧将混合器编码器板固定在打印机上的螺丝。拧紧螺丝，直至紧固。
第 3 步：连接混合器编码器板电缆
将混合器编码器板电缆插入混合器编码器板上的连接器。连接器在固定到位后就会发出咔哒声并有明显的触感。
注：
如果混合器编码器板是唯一需要更换的部件，请继续阅读 重新安装触摸屏组件。
拆卸混合器驱动马达
概览： 更换混合器编码器板后，拆卸混合器马达。

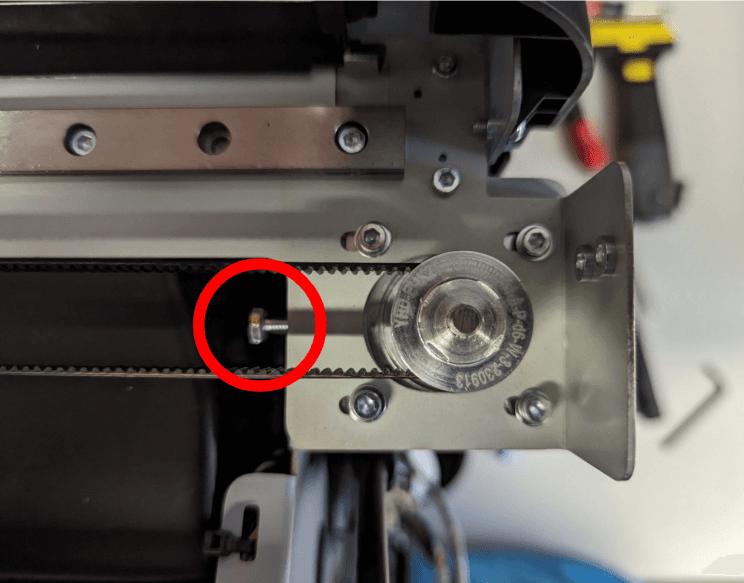

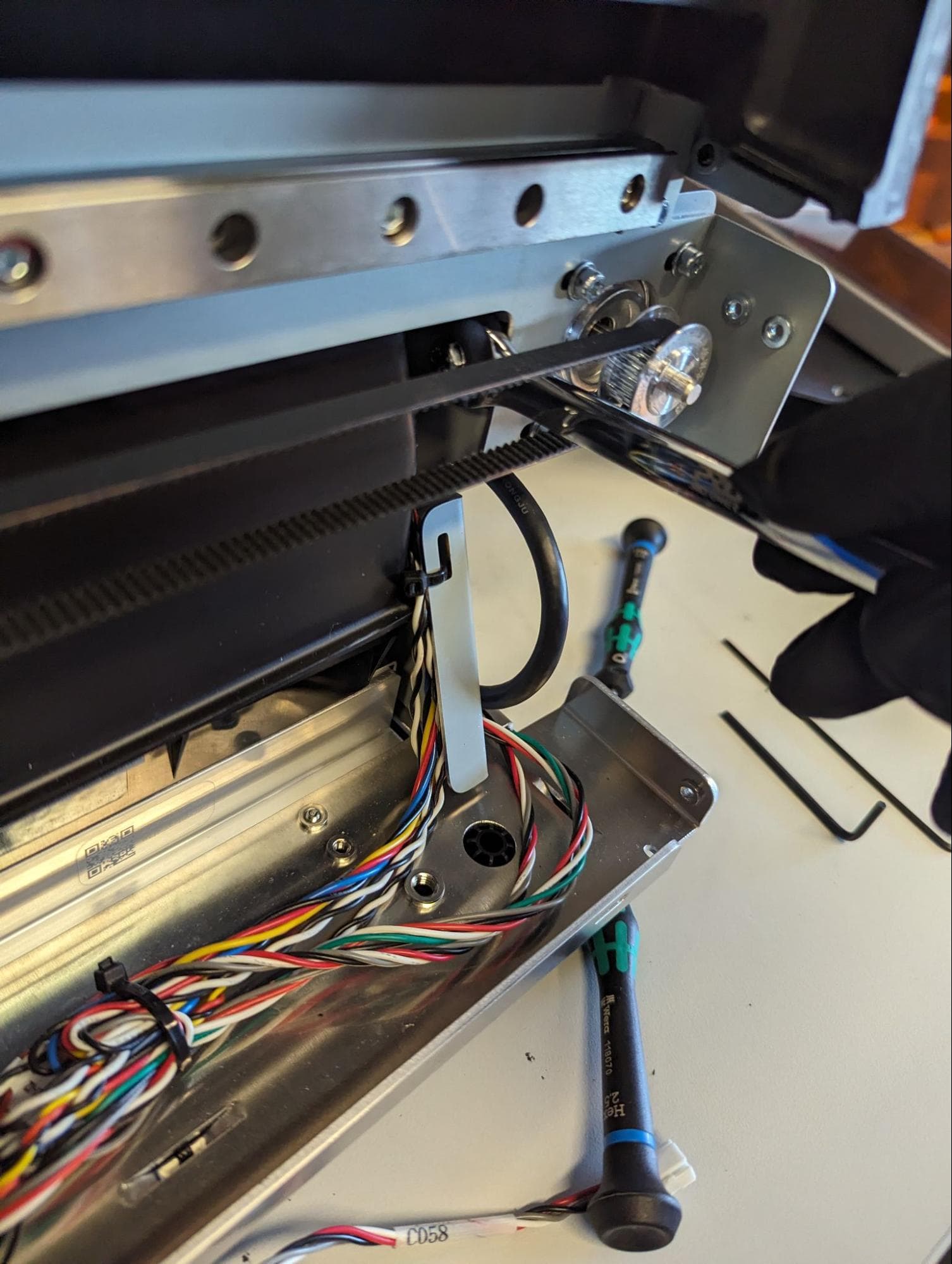

第 1 步：松开皮带张紧螺栓
使用 7mm 开口扳手或尖嘴钳，拧松传动带张紧螺栓。请勿完全拧下螺栓。

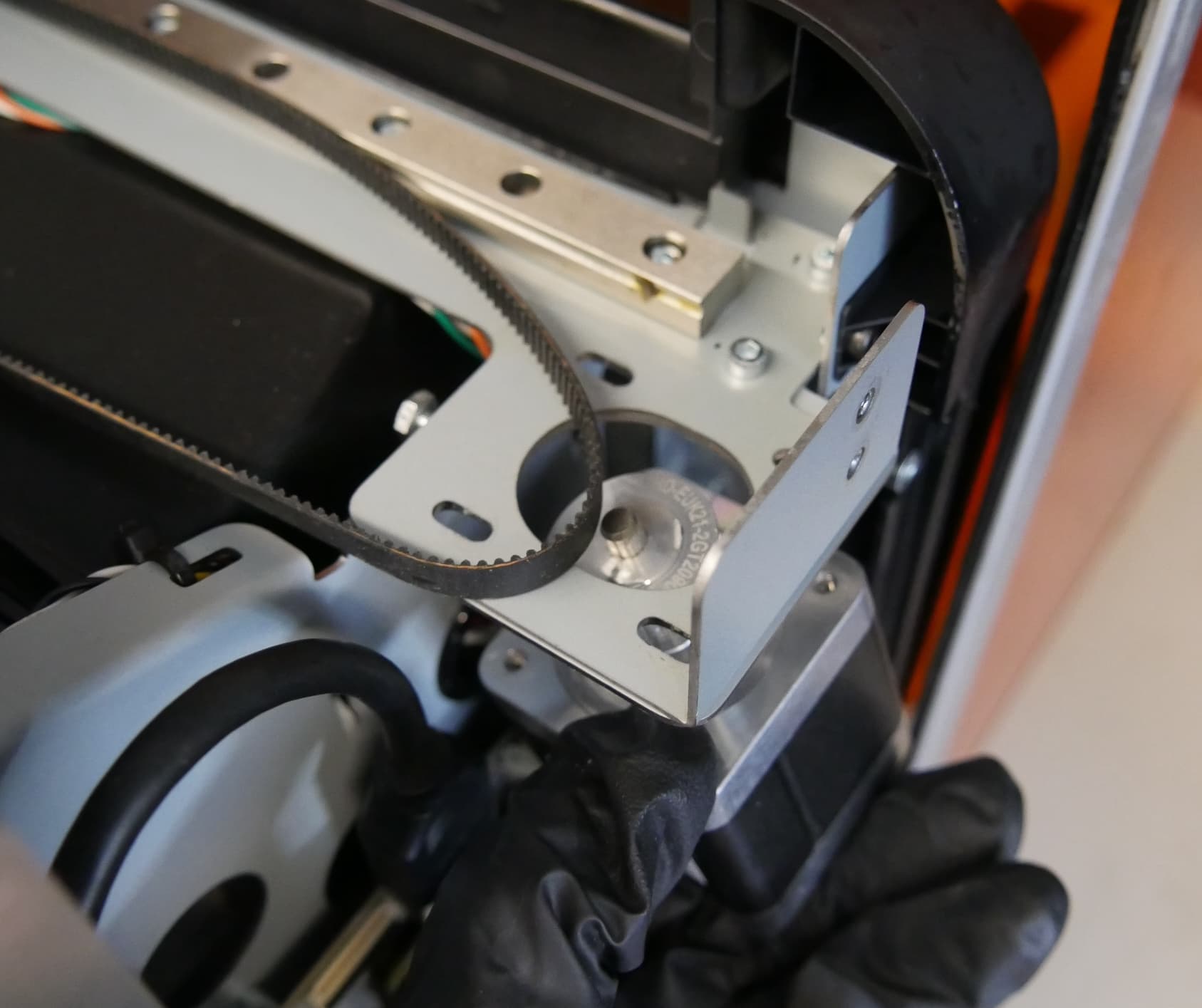

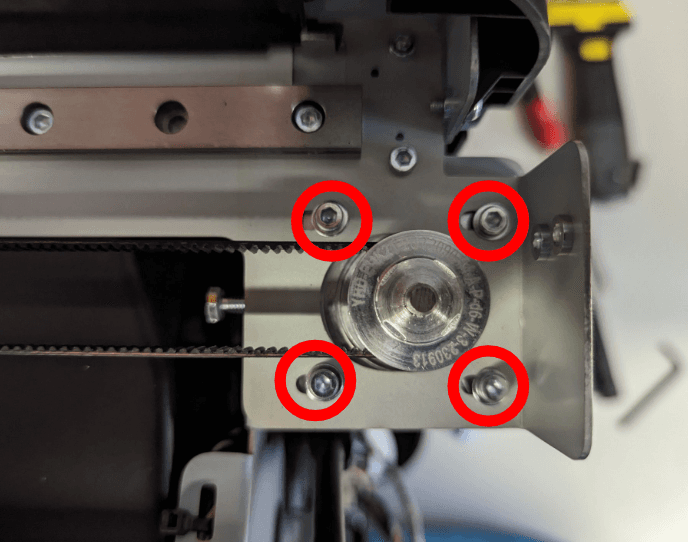

第 2 步：拆卸混合器驱动马达
使用 2.5mm 六角扳手，拧下将混合器驱动马达固定在打印机上的四颗螺丝和垫圈。将螺丝放在一旁。从传动带上松开马达，将其从支架上滑出。

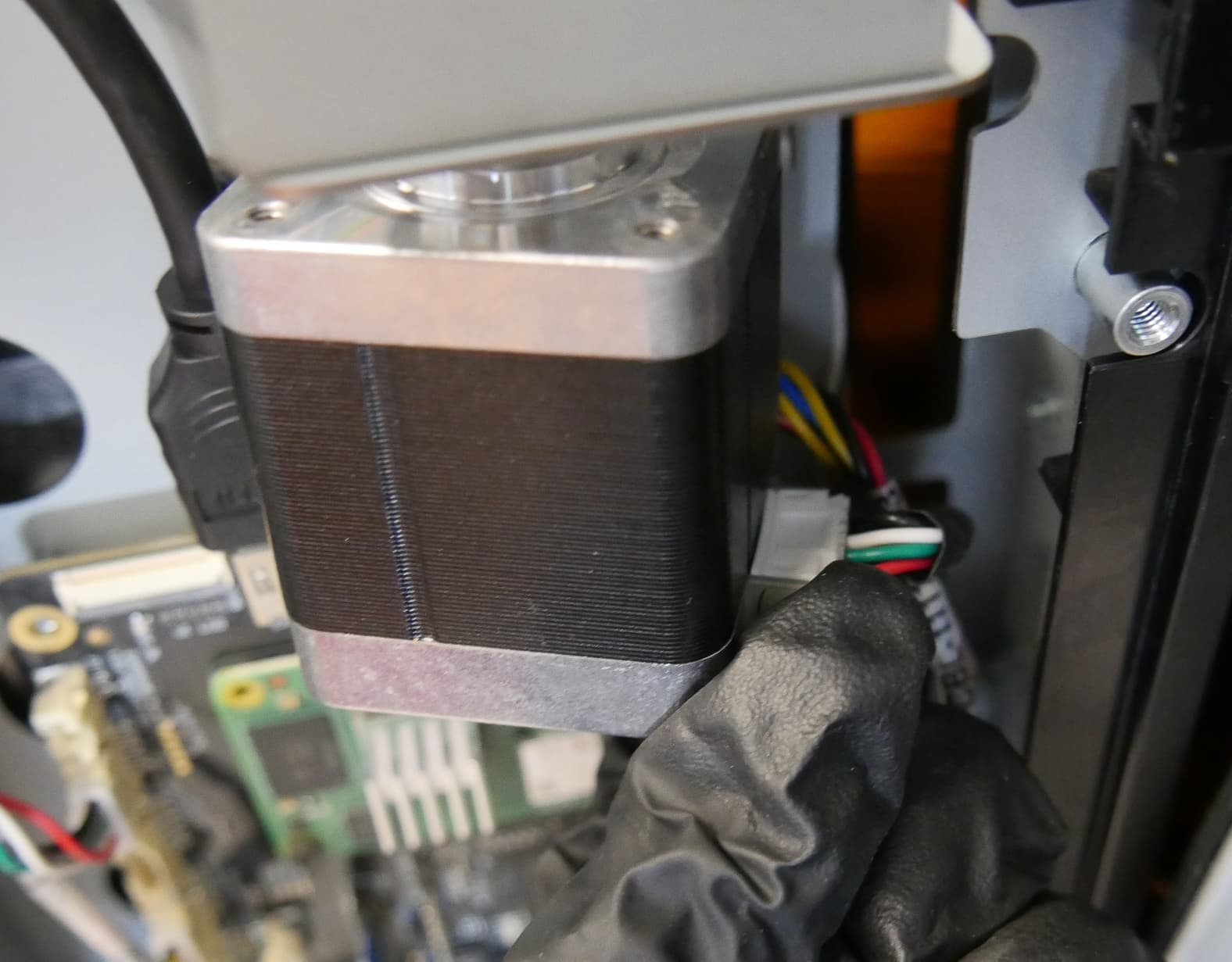

第 3 步：断开混合器驱动马达电缆
握住混合器驱动马达电缆的塑料外壳。轻轻拉动连接器，将其从混合器驱动马达上取下。 请勿拉扯电线。 将混合器驱动马达放在一旁，以便与电子废弃物一同处置。
更换混合器底座和传动带
概览： 拆卸混合器驱动马达后，拆卸并更换混合器底座和混合器传动带。

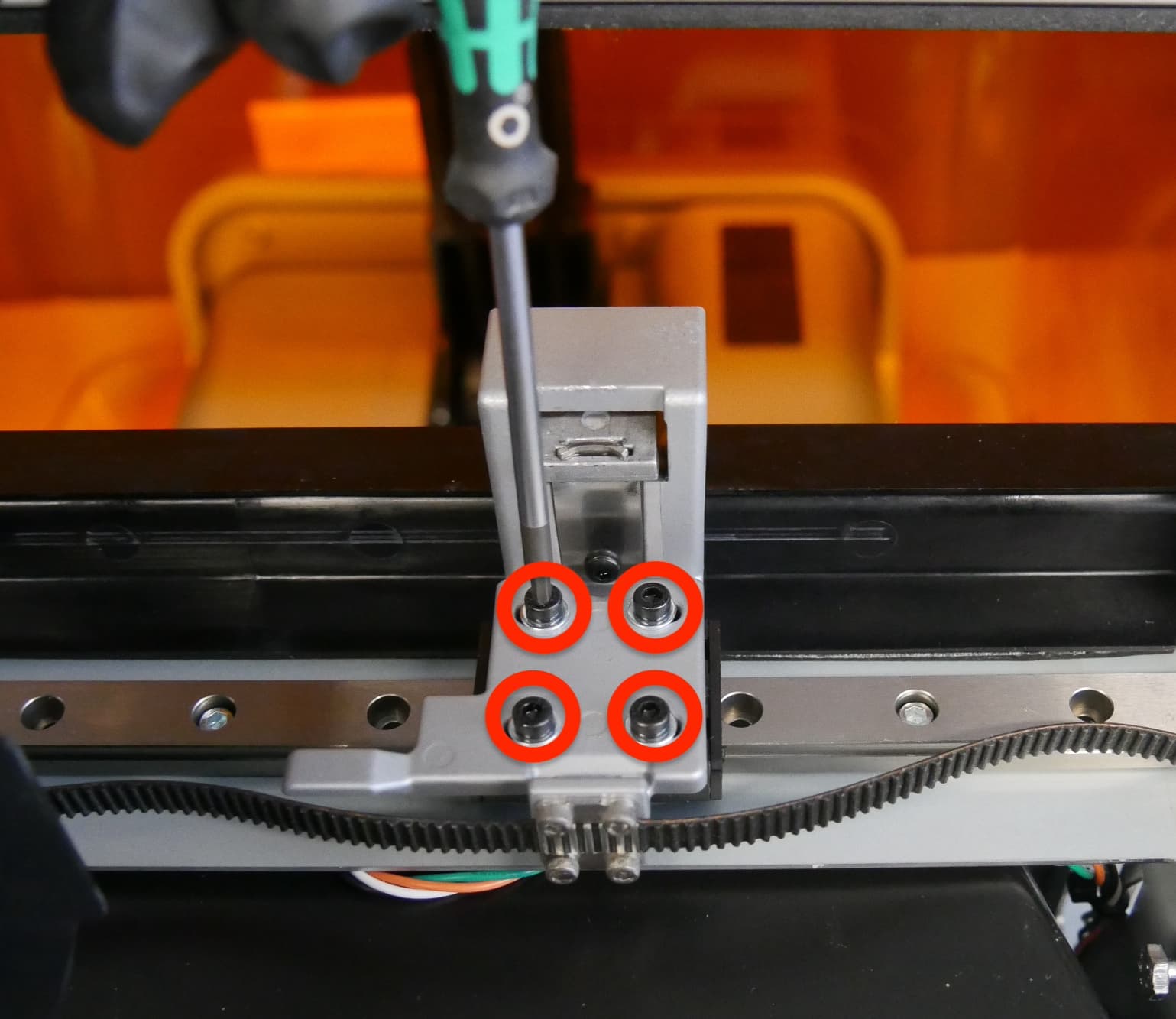

第 1 步：拧下混合器底座固定螺丝
使用 2.5mm 六角扳手，拧下将混合器底座固定在直线轴承上的四颗螺丝和垫圈。将螺丝放在一旁。

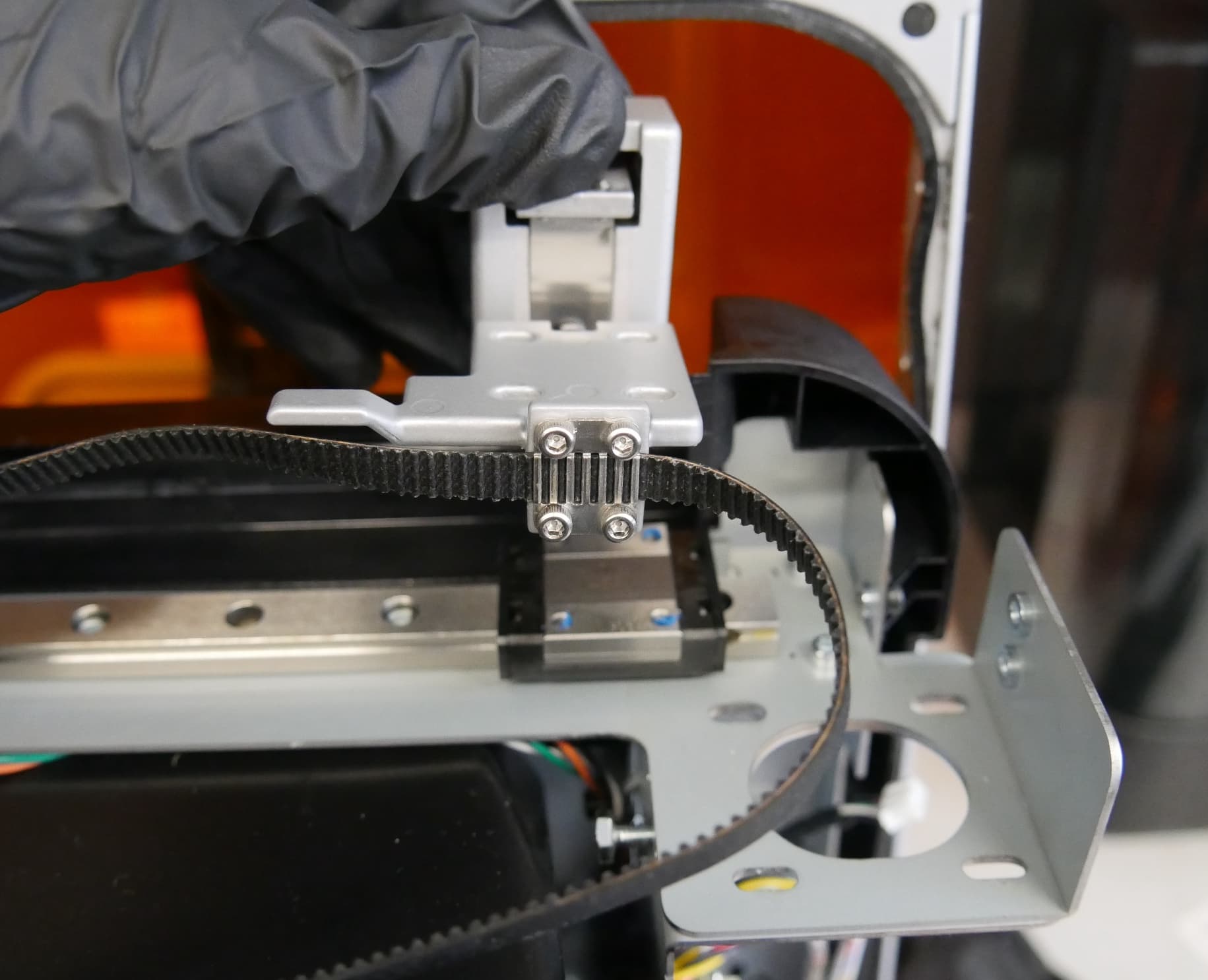

第 2 步：抬起混合器底座
将混合器底座从直线轴承上轻轻抬起。拆卸时切勿缠住混合器传动带。
第 3 步：拧下皮带夹固定螺丝
皮带夹通过四颗固定螺丝固定在混合器底座上。使用 2mm 六角扳手取下螺丝。将螺丝放在一旁。将传动带夹和混合器底座放在一旁以备处置。
第 4 步：拆卸混合器传动带
将混合器传动带从打印机左侧的惰轮上卸下。将传动带放在一旁以备处置。

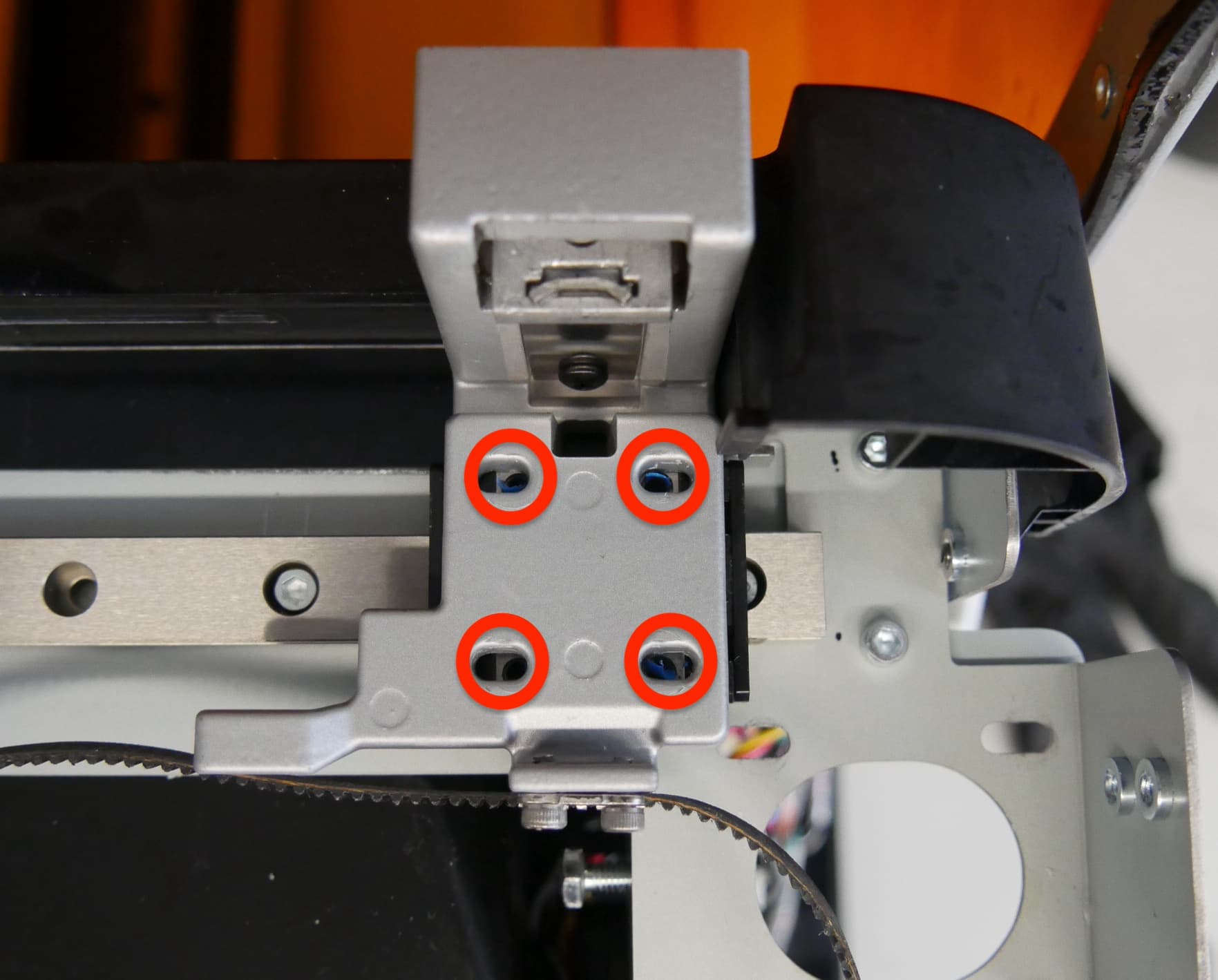

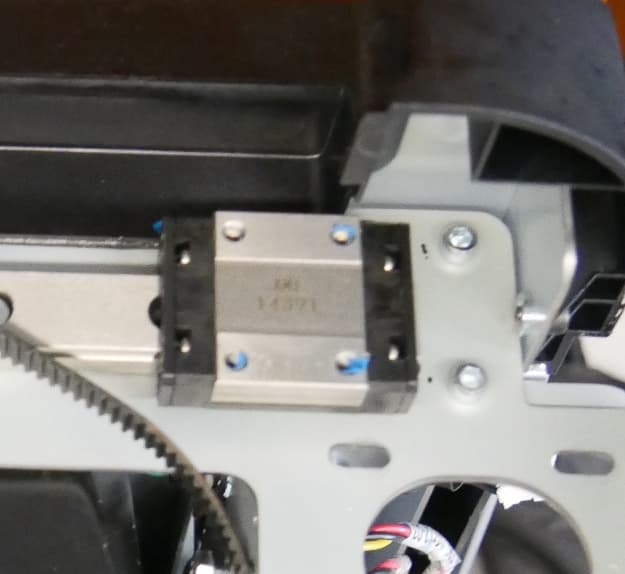

第 5 步：安装混合器底座替换件
将混合器底座安装到直线轴承上，使混合器底座和打印机上的螺孔对齐。

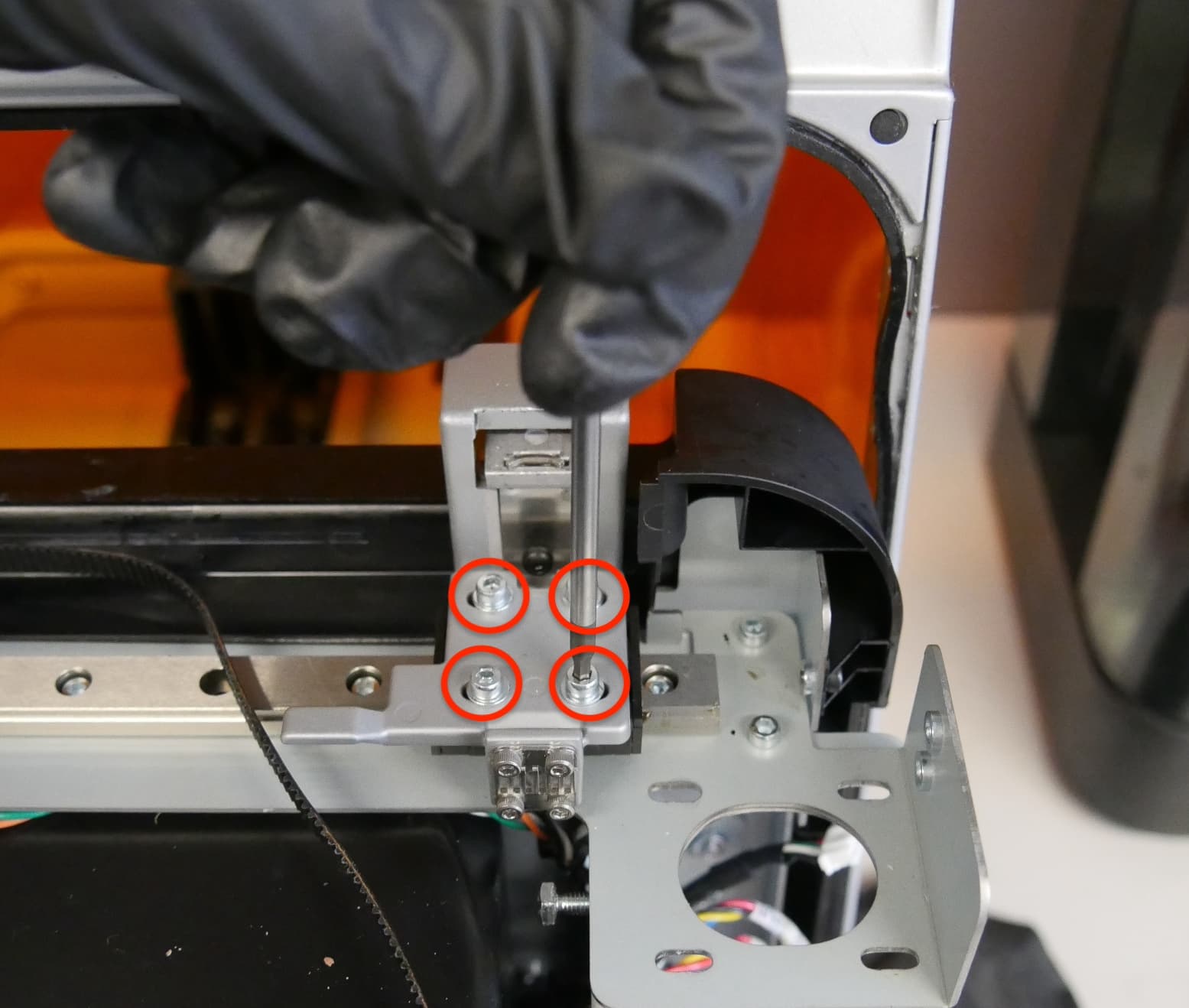

第 6 步：固定混合器底座
将四颗混合器底座固定螺丝和垫圈拧入已安装混合器底座的螺孔中。使用 2mm 六角扳手拧紧固定螺丝。请勿过度拧紧螺丝。

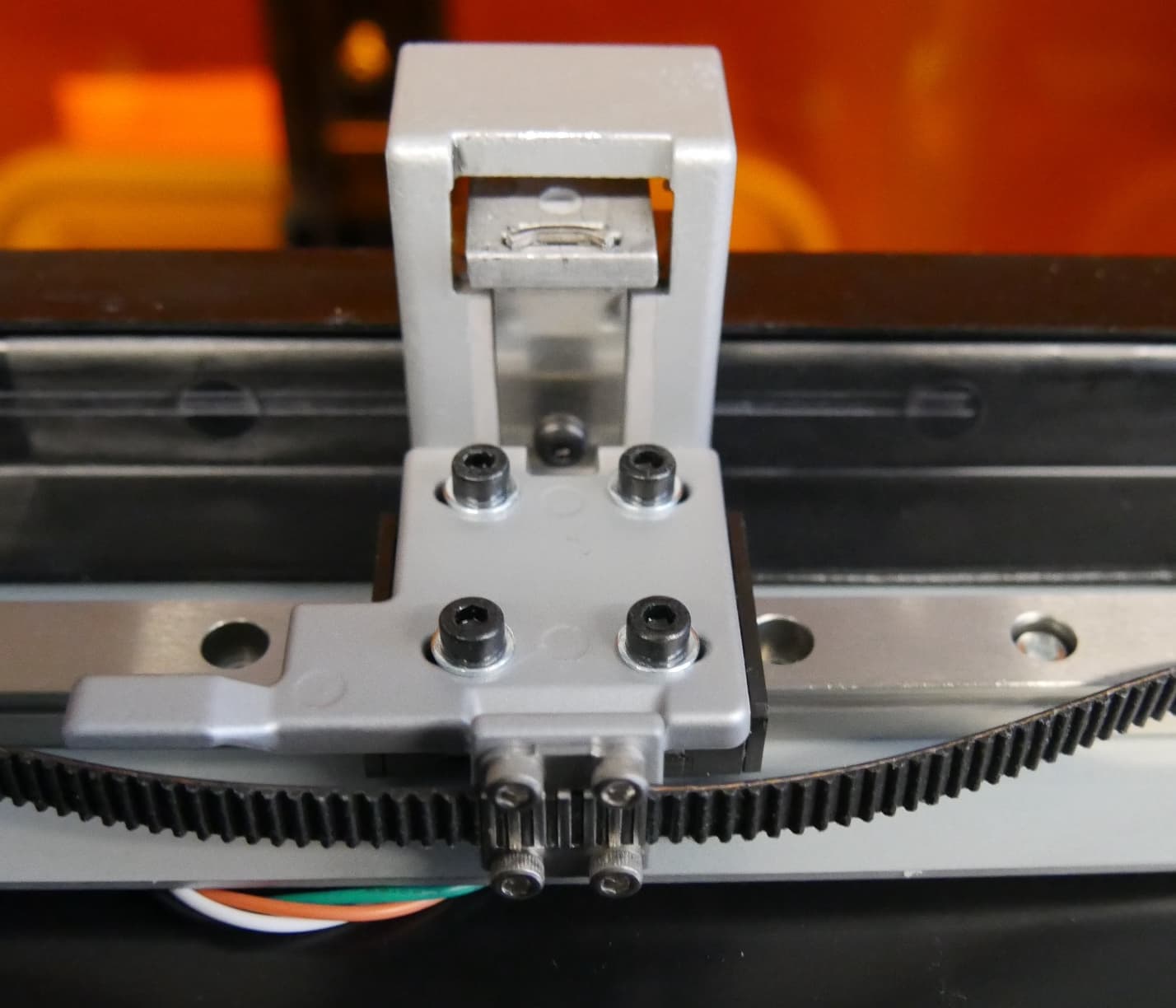

第 7 步：对齐混合器传动带替换件
传动带上的齿朝内，将传动带对准混合器底座上的传动带夹螺孔之间。

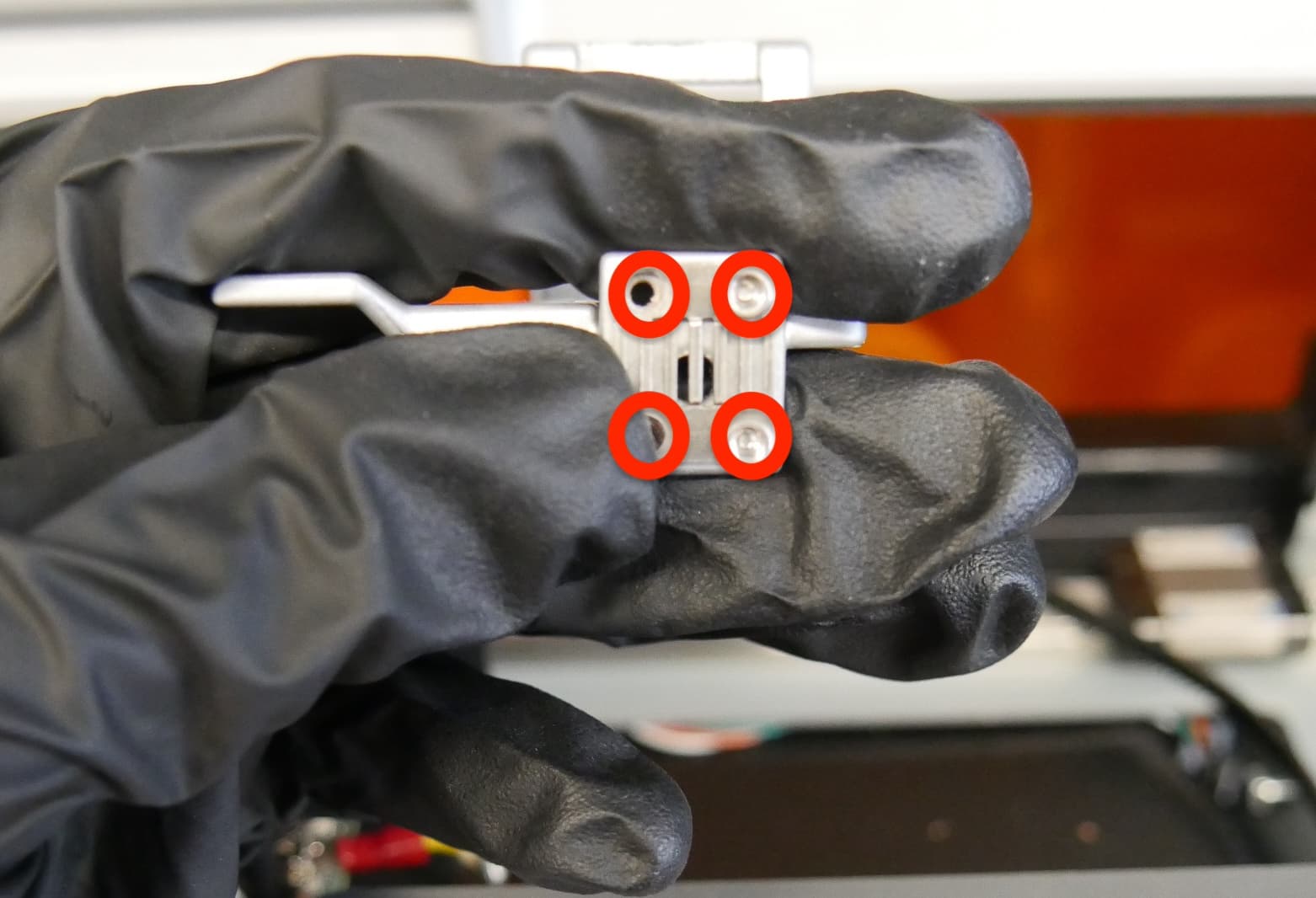

第 8 步：安装皮带夹替换件
将新传动带夹置于传动带齿上，将其螺孔与混合器底座上的螺孔对齐。确保传动带上的齿从夹子的槽中伸出。将传动带夹固定螺丝分别拧入四个螺孔中，然后使用 2mm 六角扳手将其拧紧，直至紧固。
更换混合器惰轮和编码器轮组件
概览： 拆卸混合器驱动马达后，更换混合器惰轮和编码器轮组件。

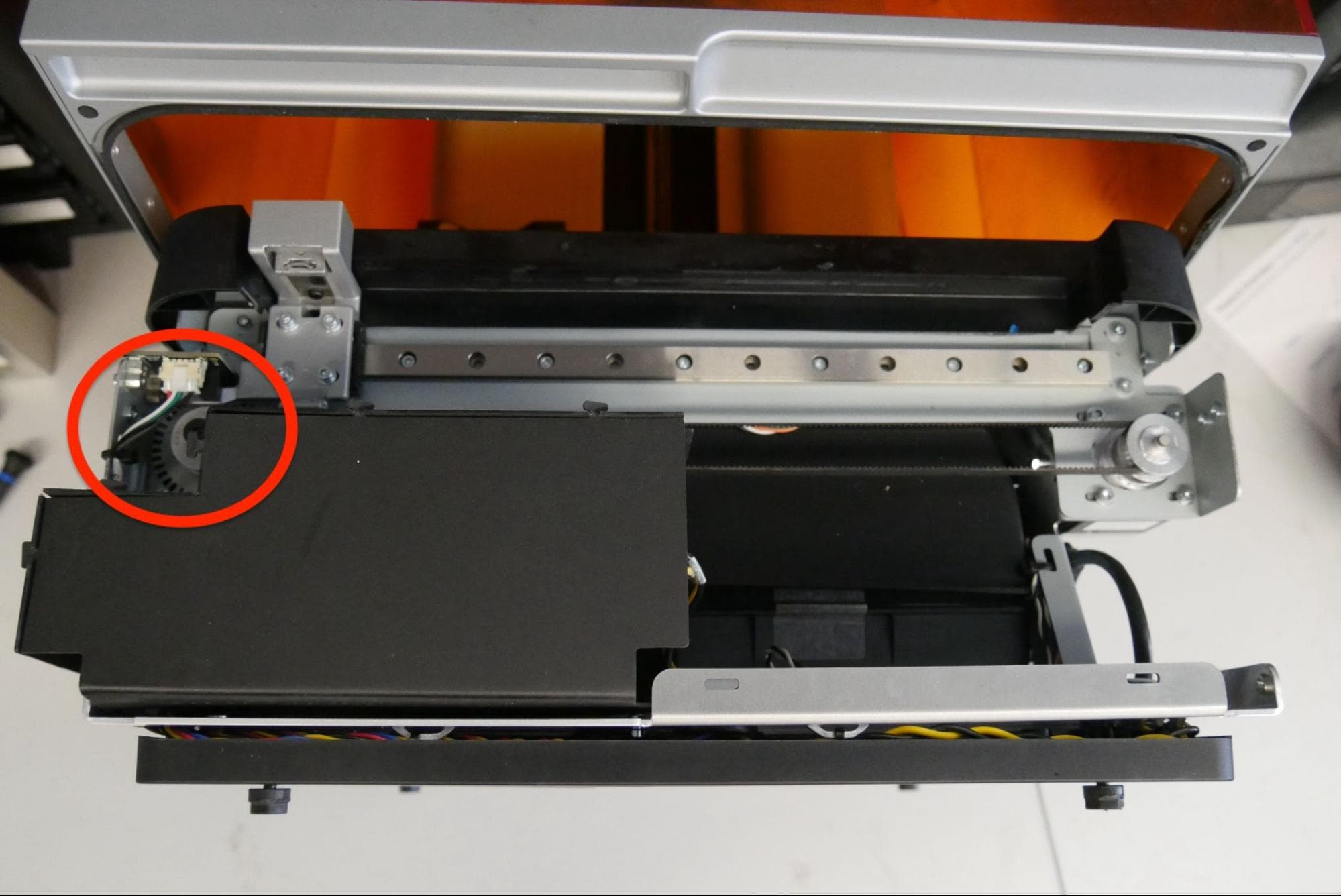

第 1 步：找到混合器惰轮和编码器轮
混合器惰轮和编码器轮组件位于打印机左侧塑料电源护罩上方。

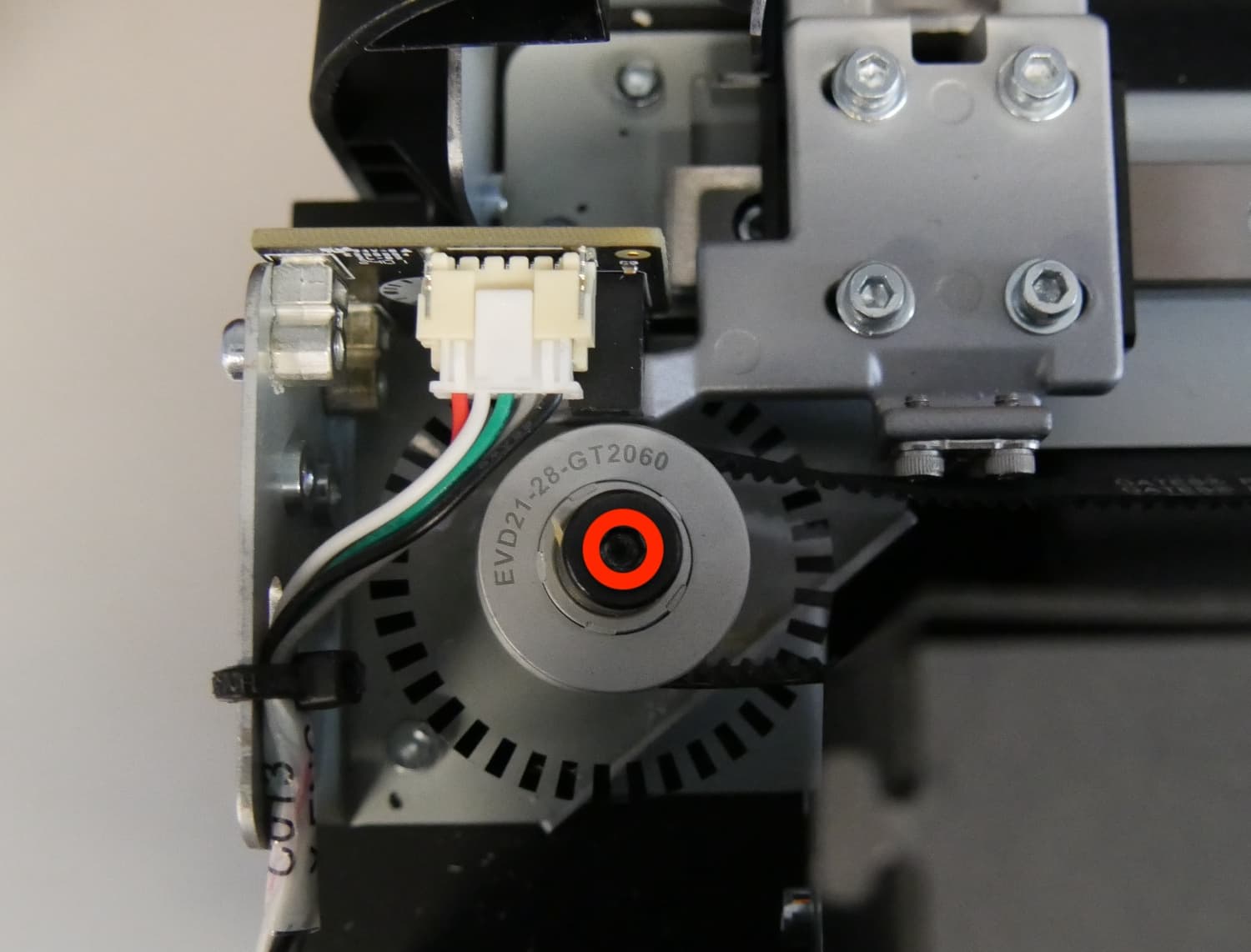

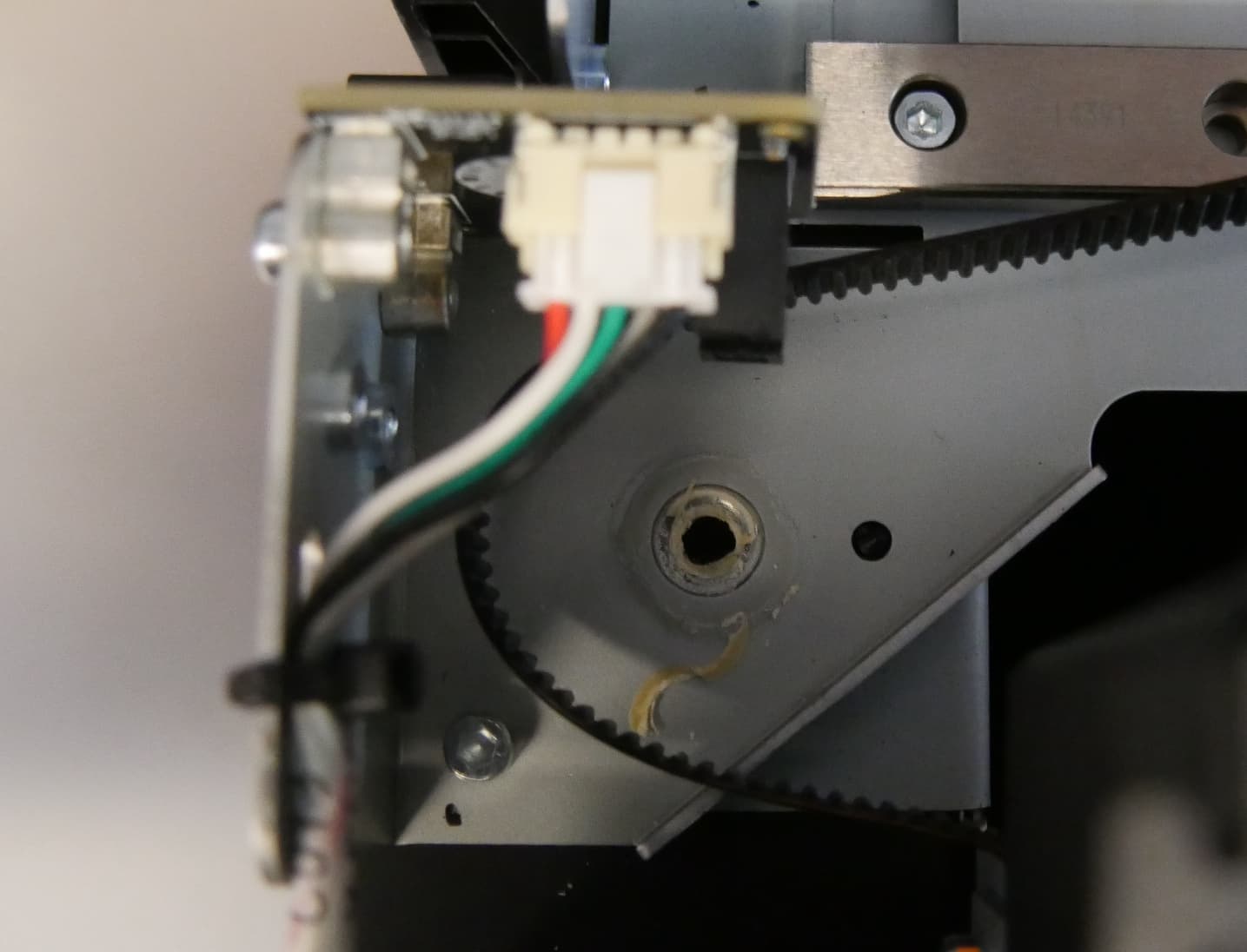

第 2 步：拆卸混合器惰轮和编码器轮组件
使用 3mm 六角扳手，拧下将混合器惰轮和编码器轮组件固定在打印机上的肩螺栓。将混合器惰轮和编码器轮组件放在一旁以备处置。

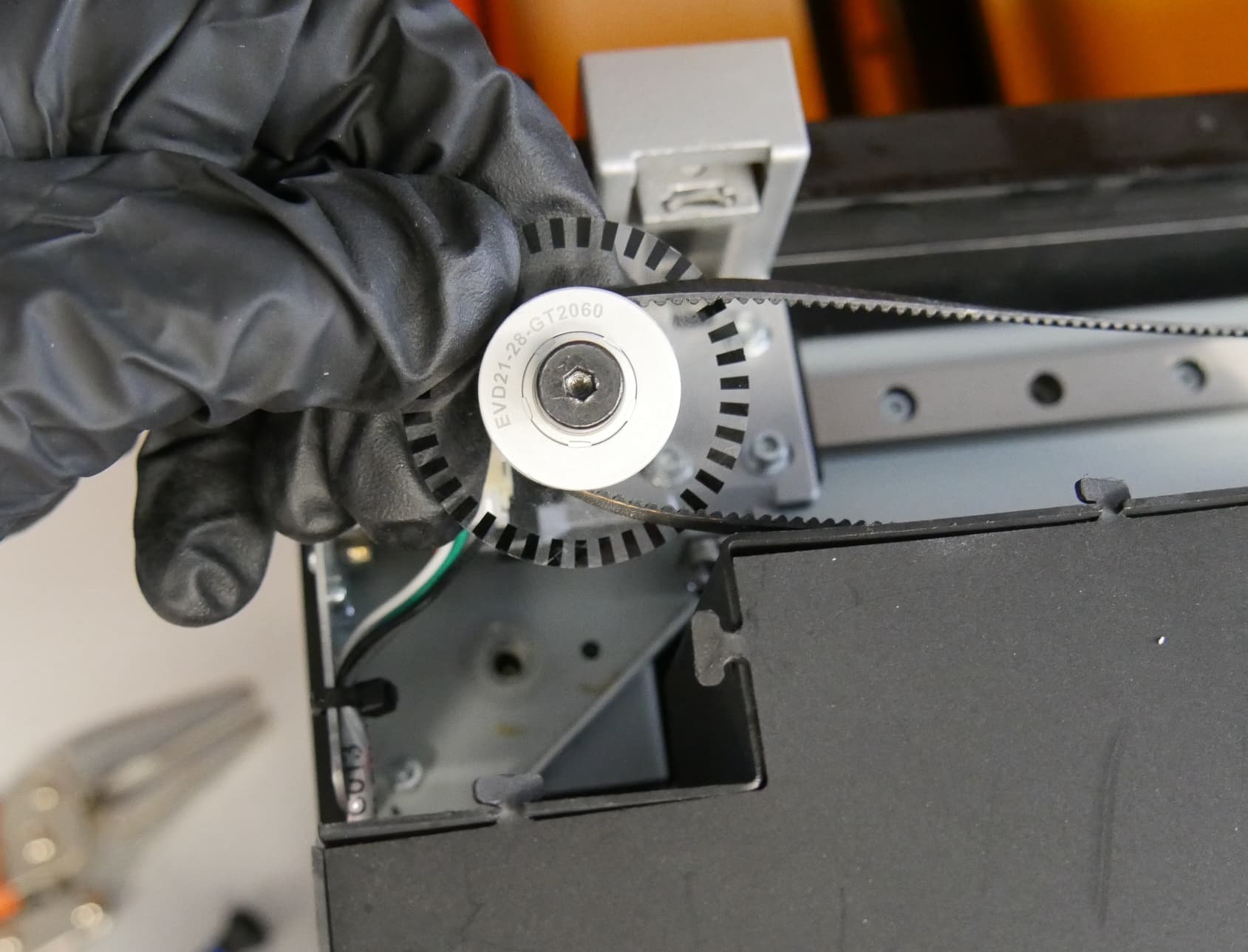

第 3 步：安装混合器惰轮和编码器轮组件
将混合器传动带绕到混合器惰轮和编码器轮组件上。将组件和传动带安装到打印机上，使打印机和组件上的螺孔对齐。确保编码器板上的光源和光学传感器位于编码器轮上方。
第 4 步：固定混合器惰轮
将肩螺栓拧入螺孔。使用 3mm 六角扳手，将肩螺栓固定到混合器惰轮和编码器轮组件以及打印机上。拧紧螺丝，直至紧固。
安装混合器驱动马达
概览： 更换混合器惰轮和混合器编码器轮组件后，更换混合器驱动马达。

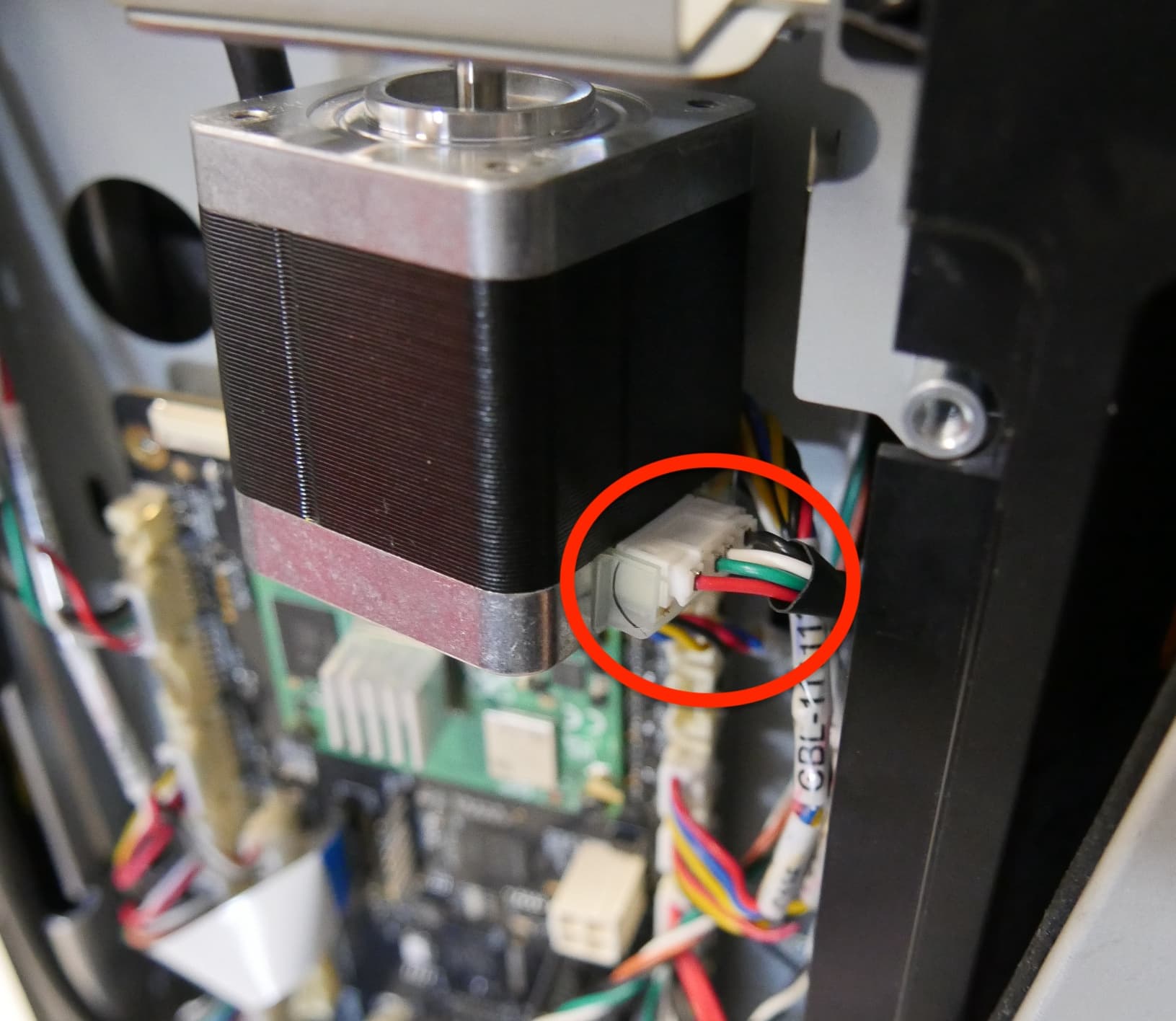

第 1 步：重新连接混合器驱动马达电缆
将混合器驱动马达电缆插入混合器驱动马达替换件的连接器中。 连接器在固定到位后就会发出咔哒声并有明显的触感。

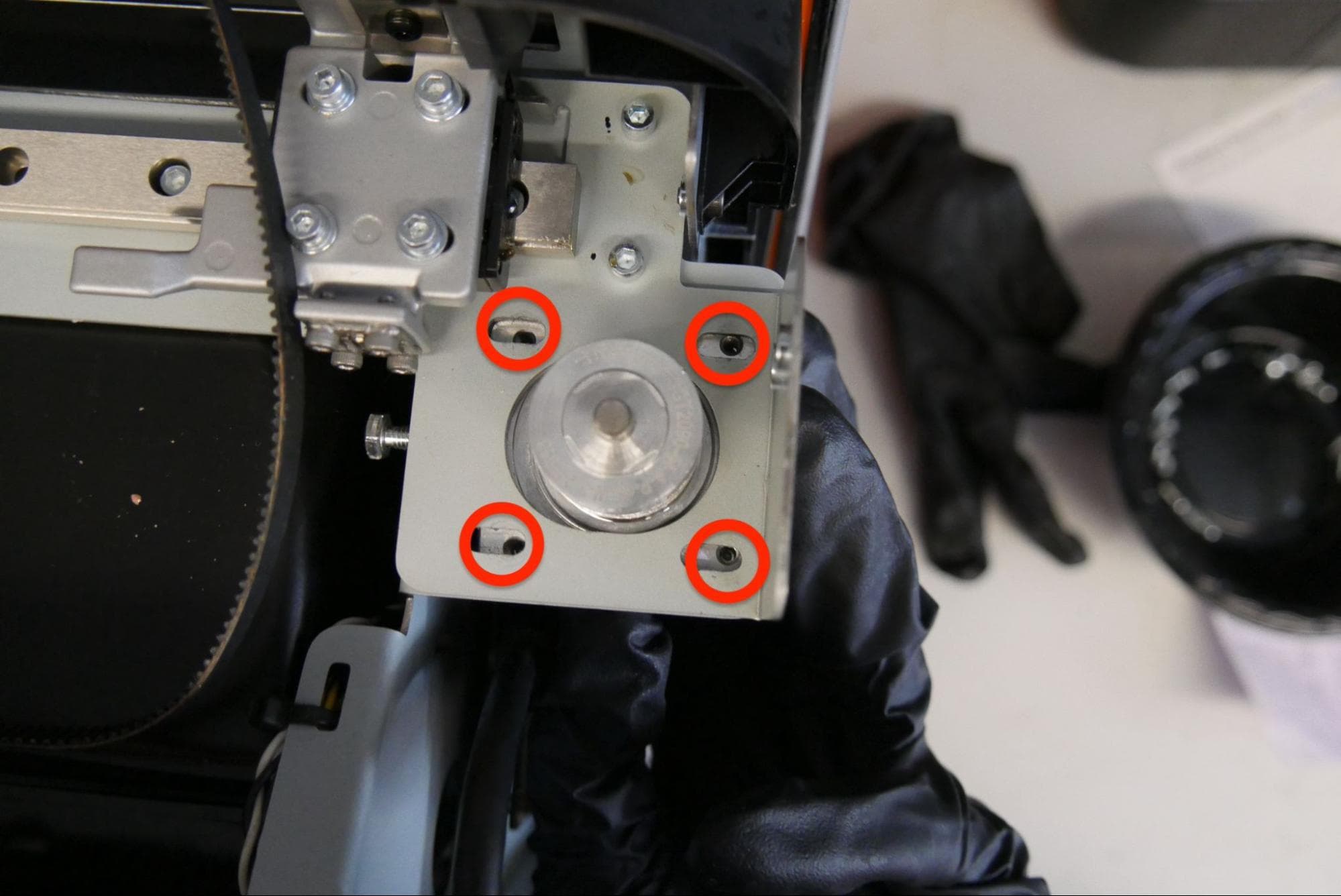

第 2 步：安装混合器驱动马达
将混合器驱动马达升至安装位置，使马达上的螺孔与打印机上的螺孔对齐。

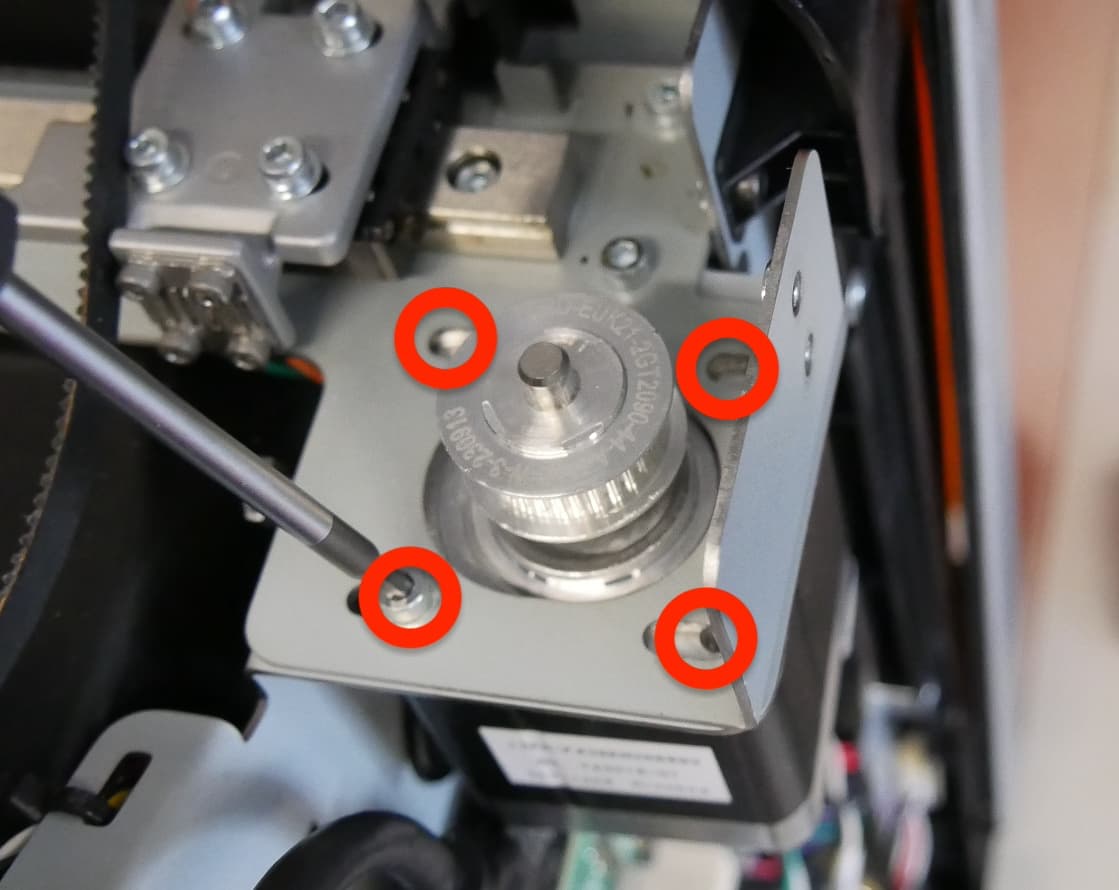

第 3 步：松开安装混合器驱动马达固定螺丝
将垫圈和混合器驱动马达固定螺丝拧入螺孔。使用 2.5mm 六角扳手，松装螺丝。在安装过程中，将马达固定到位，直至牢固。
张紧混合器传动带
概览： 安装好混合器驱动马达后，拉紧混合器传动带。

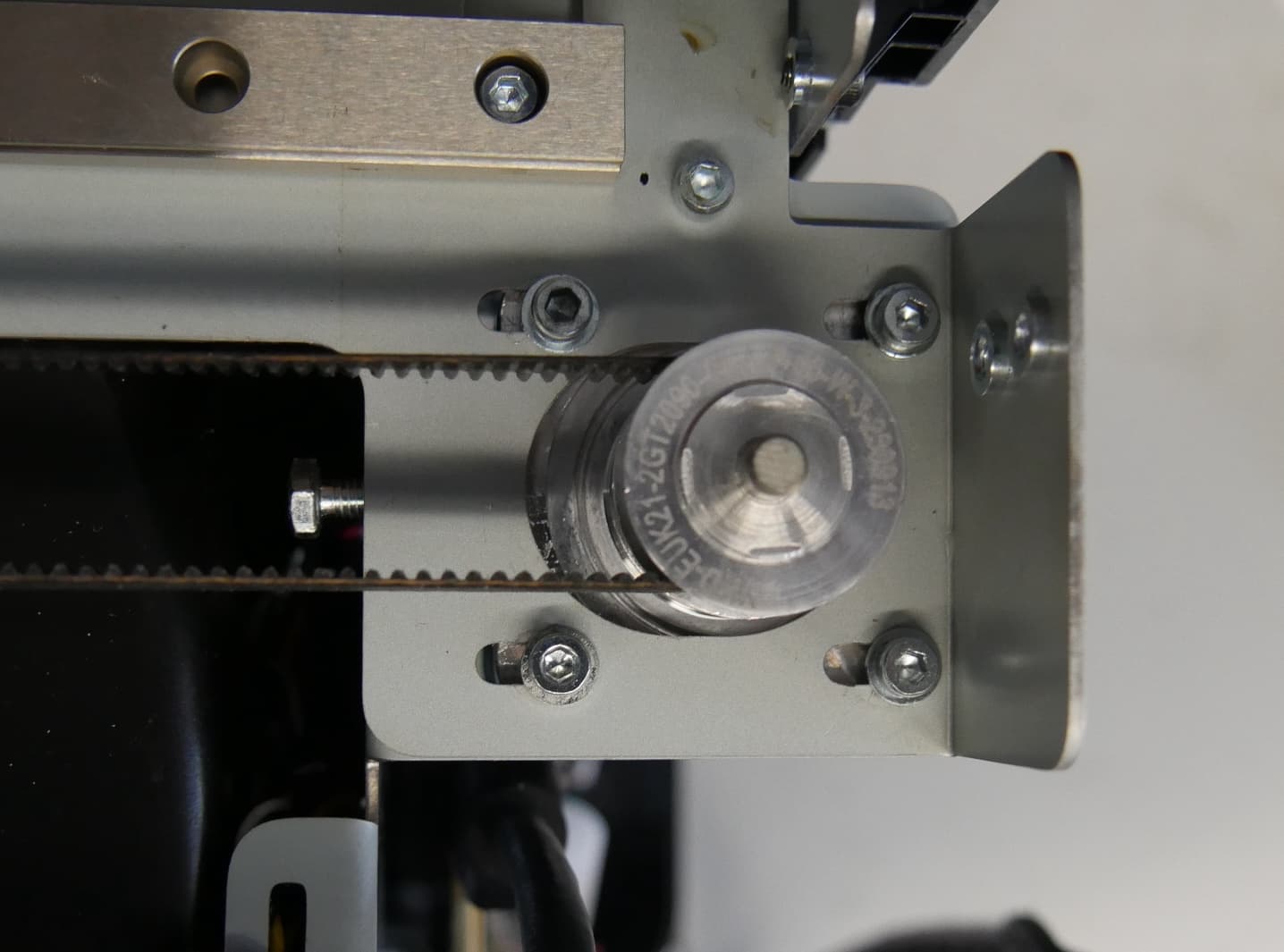

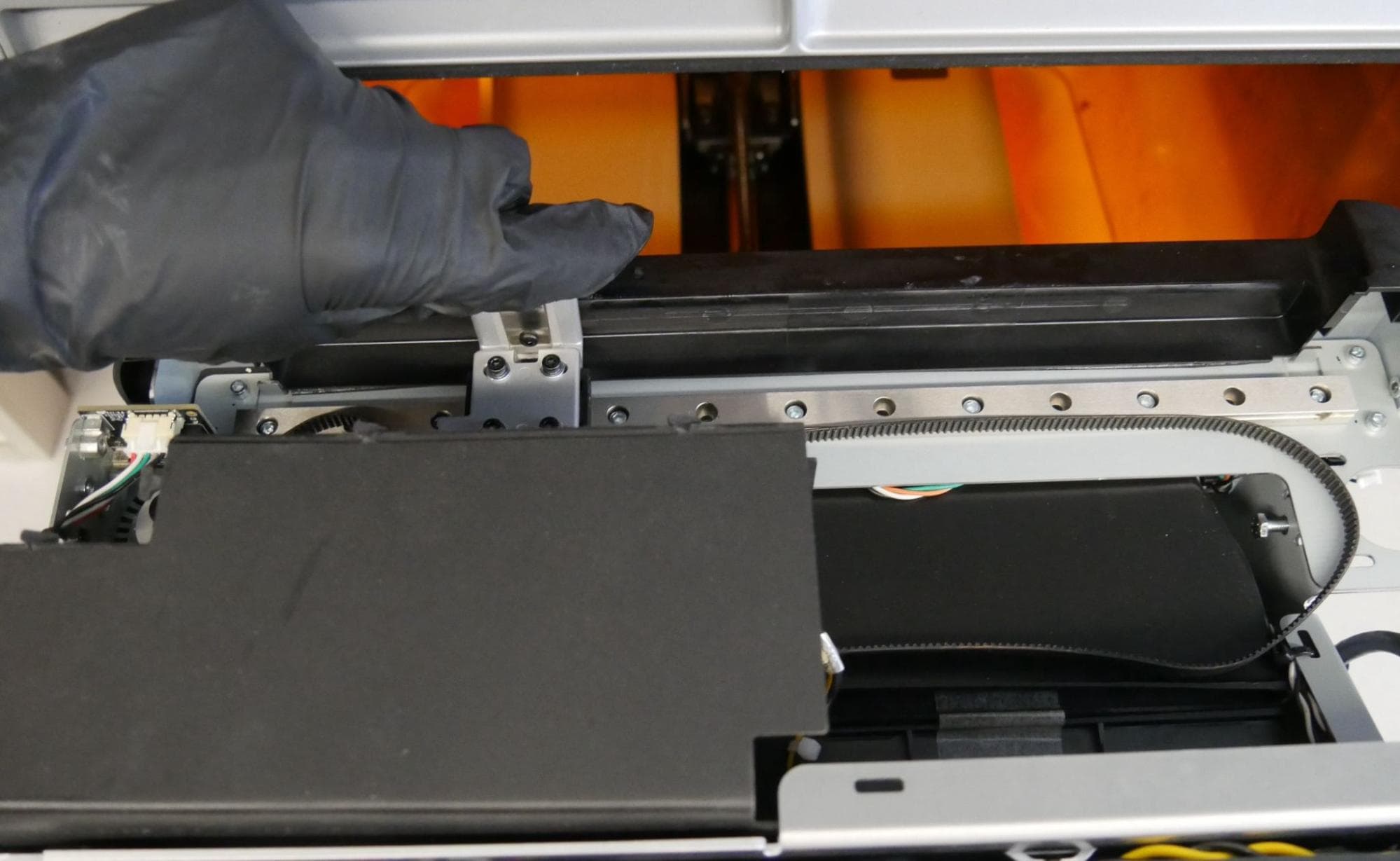

第 1 步：放置传动带
注意：
应在无暖通风扇、机器和其他背景噪音的地方执行此步骤。这对于确保传动带张力设置准确非常重要。如果调整传动带张力后，调谐器频率无法稳定或报告的频率没有变化，则应将调谐器移至更安静的地方。
打开智能手机上的调谐器应用程序。握住智能手机底部，并将手机放置在靠近混合器传动带中间的位置，但无需接触传动带。用手指拨动传动带，记下调谐器应用程序测得的频率。重复进行，直至得到一致的测量结果。记下读数，以便日后使用。如果调谐器无法确定频率，请将其移至更安静的位置。
在拨动处于适当张紧状态的混合器传动带时应产生 86－96Hz 之间的声音。
注：
确保在测量频率时皮带不会接触到智能手机。
第 4 步：调整传动带张力
使用 7mm 开口扳手转动传动带张紧螺栓。顺时针旋转增加张力，逆时针旋转减少张力。
重复步骤 3－4，直到调谐器应用程序报告频率为 86－96Hz。如果测得的张力高于此范围，则松开传动带。如果测得的张力低于此范围，则收紧传动带。
第 5 步：拧紧混合器驱动马达固定螺丝
传动带张紧后，使用 2.5mm 六角扳手拧紧四颗混合器驱动马达螺丝。拧紧螺丝，直至紧固。
重新安装 触摸屏组件
概览： 更换混合器驱动组件后，将触摸屏组件重新安装到打印机上。
如需重新安装触摸屏组件，请按照维修指南中的说明进行操作 更换 Form 4 触摸屏组件。完成章节中的步骤 安装触摸屏组件替换件。
完成修复
概览： 安装好新的混合器驱动组件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，并接通打印机电线和电源。打开打印机背面的开关。打印机开机并初始化。
第 2 步：测试修复效果
插入树脂盒、树脂槽、构建平台和混合器，然后开始打印。检查混合器能否正常移动并固定在混合器底座上。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
