所需物品：
Formlabs ：
- 主板
- 2.5mm 六角扳手（包含在 Form 4 工具箱中）
第三方：
- 2mm 六角扳手
- 丁腈手套
- 防静电接地带
白皮书
更换 Form 4 主板（2024-11-15 之后）
更换 Form 4 主板（2024-11-15 之后）
主板是 Form 4 上的主要电子模块，用于控制各种子系统。主板连接到打印机，位于右侧面板后方。若主板出现故障，打印机将无法正常打印。
请根据本指南更换 Form 4 代打印机的主板。
预计所需时间： 20–30 分钟
注意：
在本更换指南中，需要接触 Form 4 内的精密电子元件。静电放电会损坏这些电子元件。进行此操作时，Formlabs 建议使用防静电接地带。
准备工作区
概览： 准备好打印机和无尘的工作区，以便更换主板。
第 1 步：拆卸构建平台
首先，拆卸构建平台，防止树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防止树脂从咬阀上滴入打印机。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。 为存放以下物品预留额外空间： 外部面板、LPU、树脂槽锁销、触摸屏和打印机 以防意外启动打印机
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。
危险：
IPA 属于易燃物，存在火灾隐患。请始终盖好容器盖子，防止儿童接触。
第 6 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸主板
概览： 拆卸右侧面板并断开主板电缆。

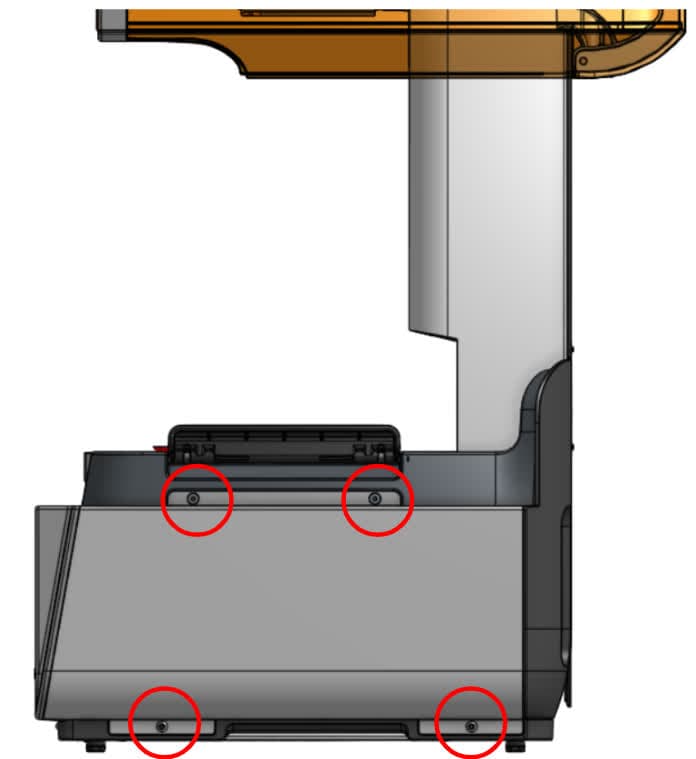

第 1 步：拧下右侧面板螺丝
使用 2.5mm 六角扳手，拧下将右侧外部面板固定到打印机上的 4 颗螺丝。将右侧外部面板和螺丝放在一旁。
第 2 步：断开电缆
断开所有电缆与主板的连接。
警告：
拔出电缆时要小心，以免损坏。按下塑料插片后，电缆应能轻松滑出连接器。请勿拉扯电线。

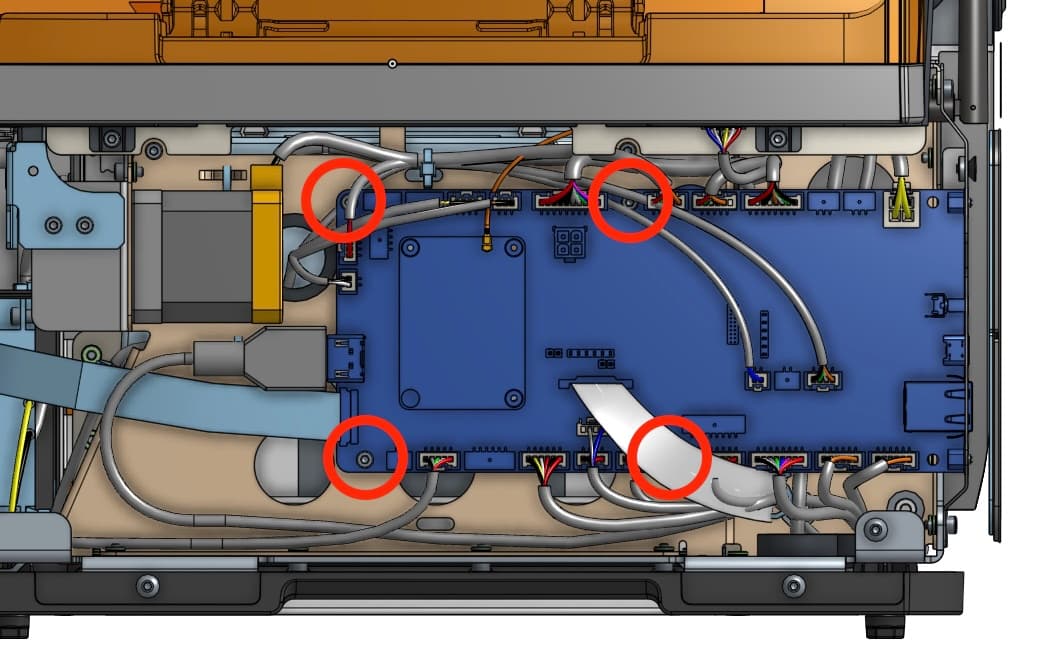

第 3 步：拧下主板安装螺丝
使用 2.5mm 六角扳手，拧下左侧的四颗六角螺丝和背面的两颗六角螺丝 将主板固定在打印机上的螺丝。
将螺丝放在一旁。

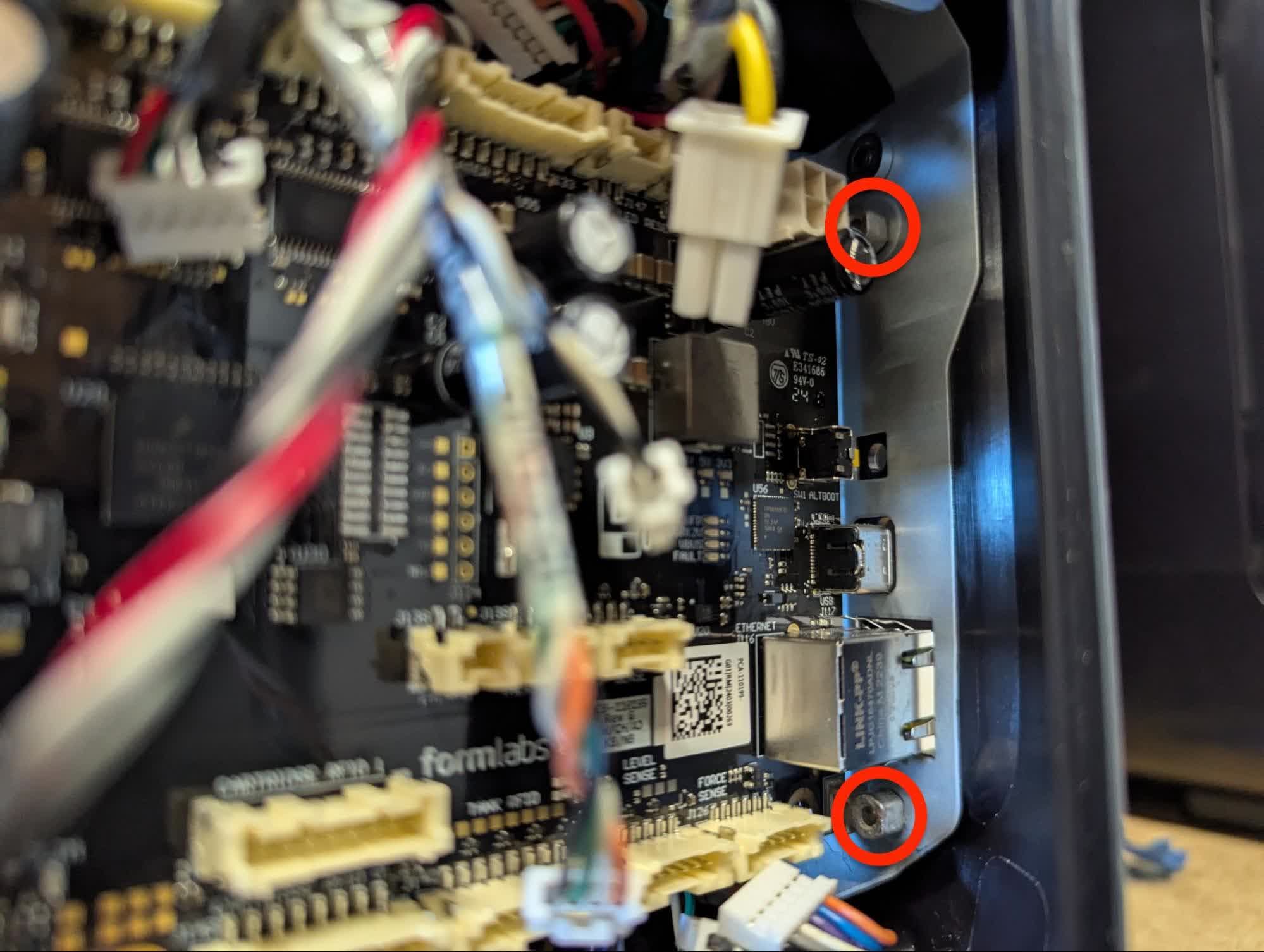

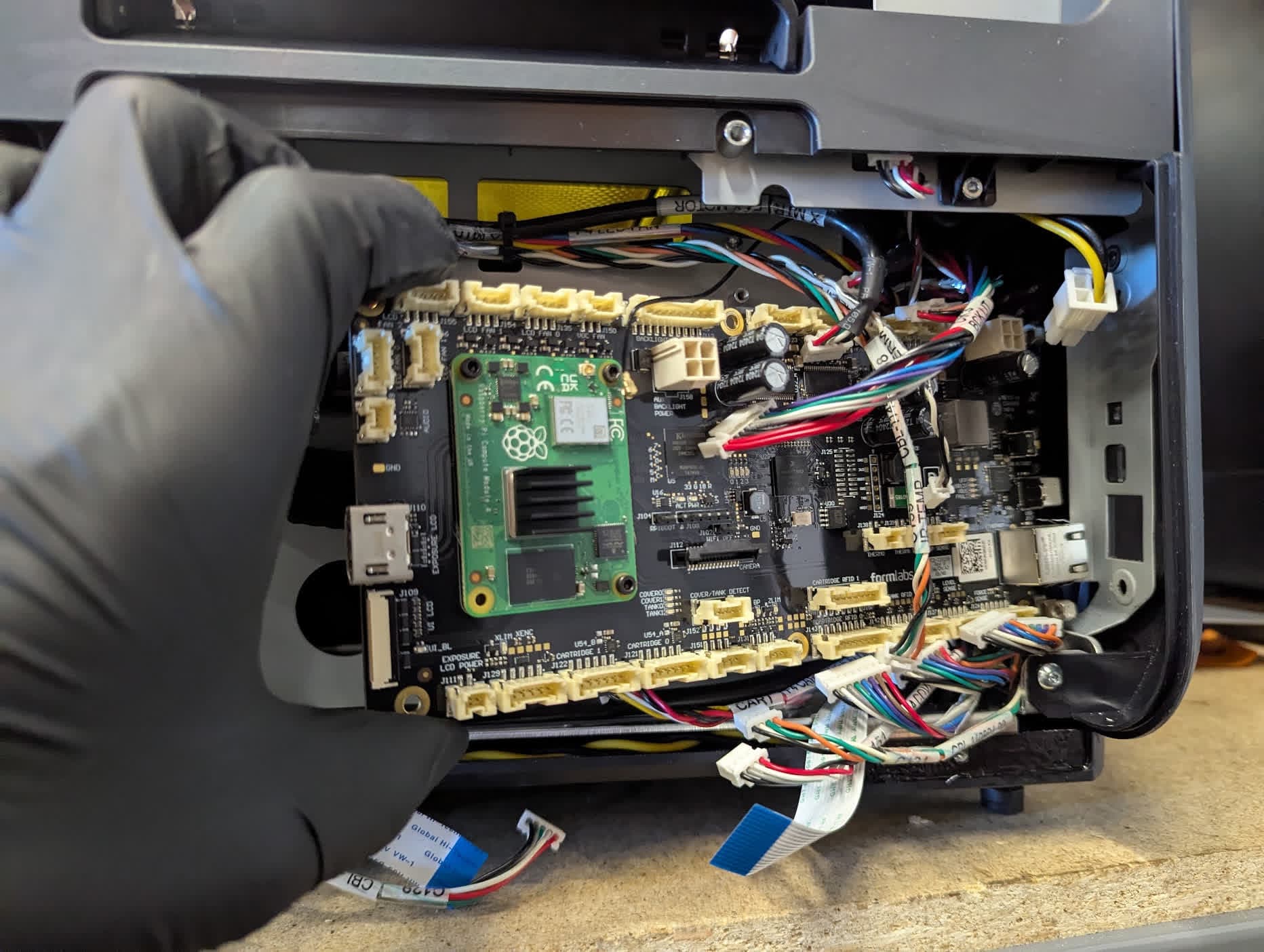

第 4 步：拆卸主板
小心地将主板滑出打印机。注意不要使用于固定主板的两个螺柱掉落。将螺柱放在一旁。将主板放在一旁，以便与电子废弃物一同处置。
安装主板替换件
概览： 取下 主板，连接并安装替换件。

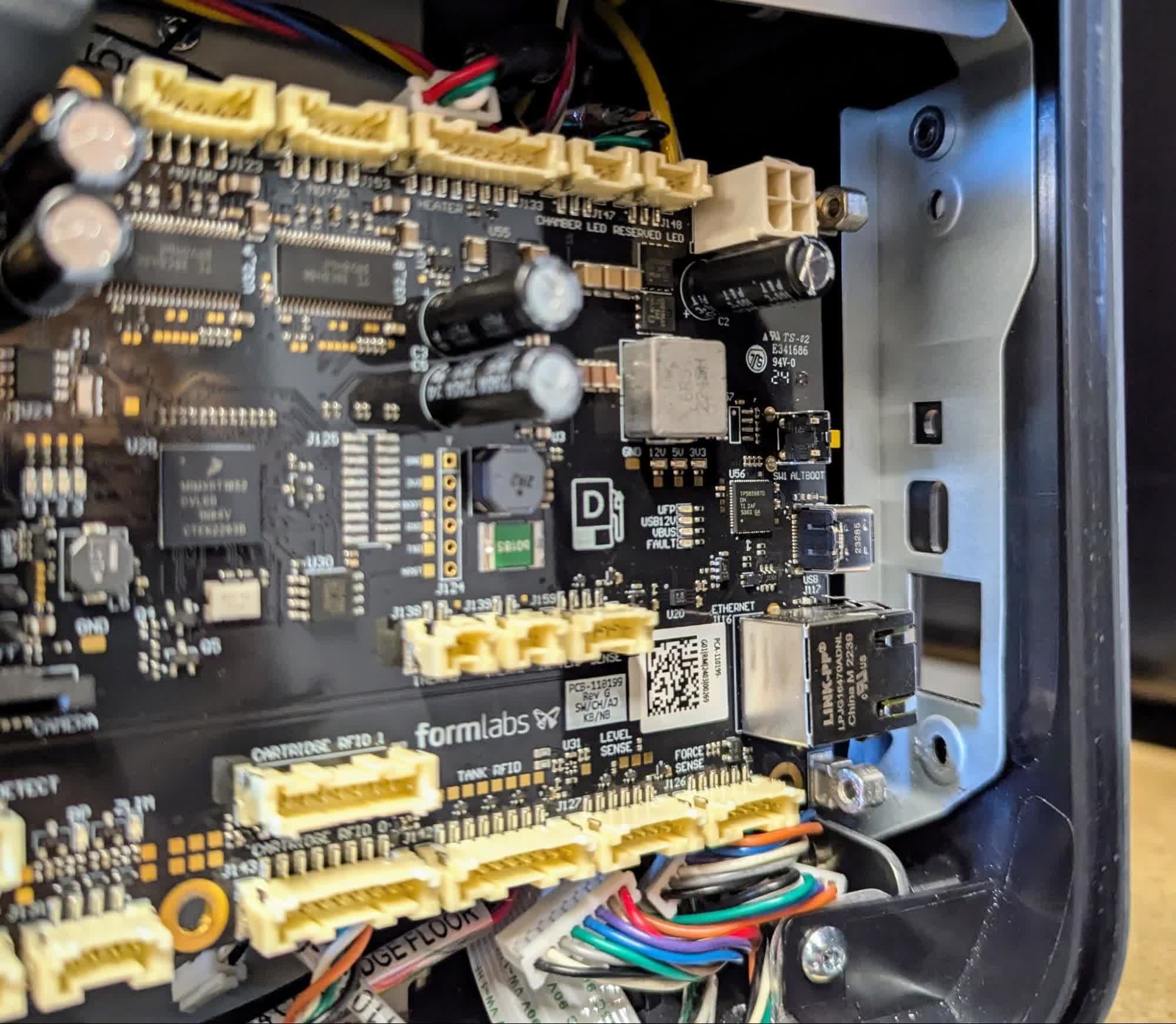

第 1 步：拧入螺柱
将主板的螺柱孔与打印机的插槽孔对齐。将螺柱穿过这些孔，将主板固定在打印机上。
第 2 步：安装主板安装螺丝
将打印机 主板 在打印机右侧，使螺孔对齐。 使用 2.5mm 六角扳手 安装将主板固定在打印机上的四颗左侧六角螺丝和两颗背面六角螺丝。请勿过度拧紧 螺丝

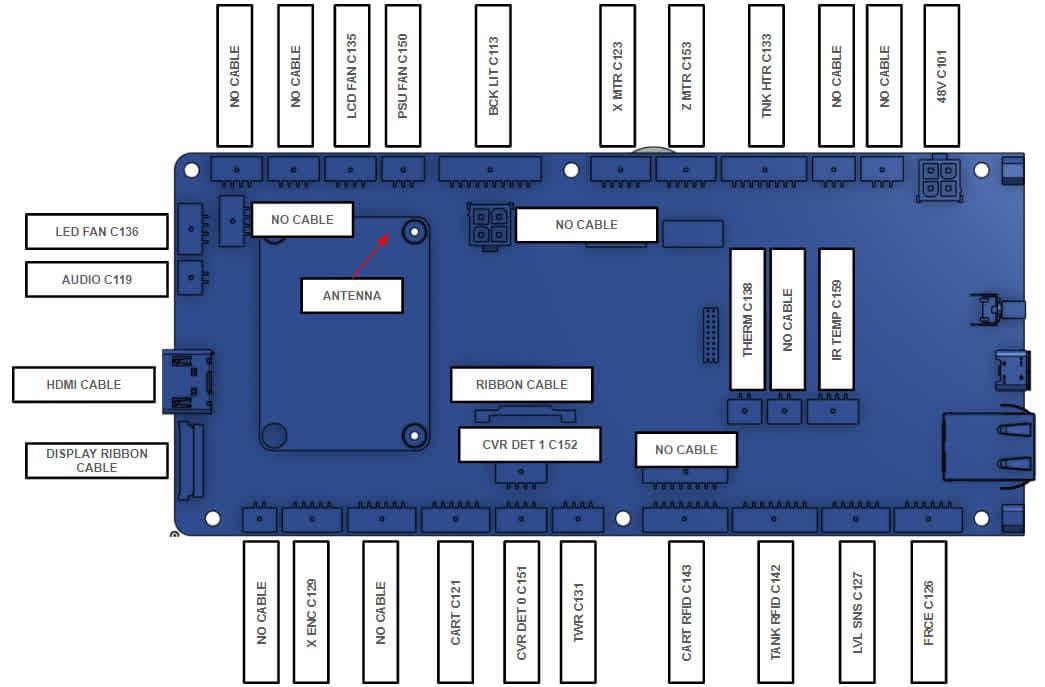

第 3 步：将电缆连接到主板上
将所有电缆重新连接至主板。使用电缆上的编号标签和相应的标签 打印机的序列号
第 4 步：安装右侧面板螺丝
使用 2.5mm 六角扳手 安装将右侧外部面板固定在打印机上的四颗螺丝。拧紧螺丝，直至其紧固到位。
完成修复
概览： 安装完成后 更换 主板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，并接通打印机电线和电源。打开打印机背面的开关。打印机 初始化。
第 2 步：运行对齐构建平台校准
在打印机触摸屏上，选择 设置 > 工具 > 对齐构建平台 然后按照屏幕上的说明进行操作
第 3 步：重新激活生物相容性许可证（仅限 Form 4B 客户）
更换主板后，生物相容性许可证将暂时失效。将打印机连接到互联网，自动刷新许可证。
第 4 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。联系方式 Formlabs Support 或 您的授权经销商 以分享程序结果
