树脂槽 RFID 板位于 Z 轴塔的左侧，用于检测 Form 4 代打印机上树脂槽的存在。如果树脂槽 RFID 板出现故障，打印机将无法识别树脂槽并正常打印。

请根据本指南更换 Form 4 树脂槽 RFID 板。

预计所需时间：30 分钟

概览： 准备好打印机和无尘的工作区，以便拆卸树脂槽 RFID 板。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览： 拆卸后面板，以便操作树脂槽 RFID 板。

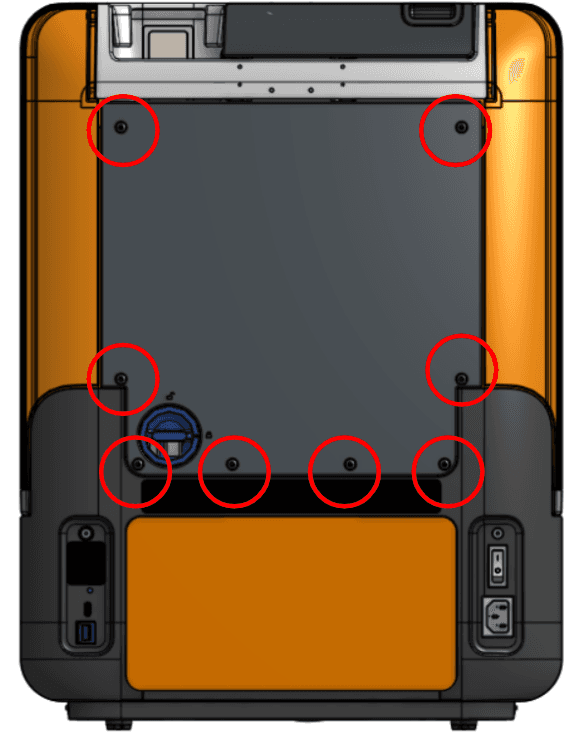

第 1 步：拧下后面板螺丝

使用 2.5mm 六角扳手，拧下将后面板固定到打印机上的 8 颗螺丝。将螺丝放在一旁。

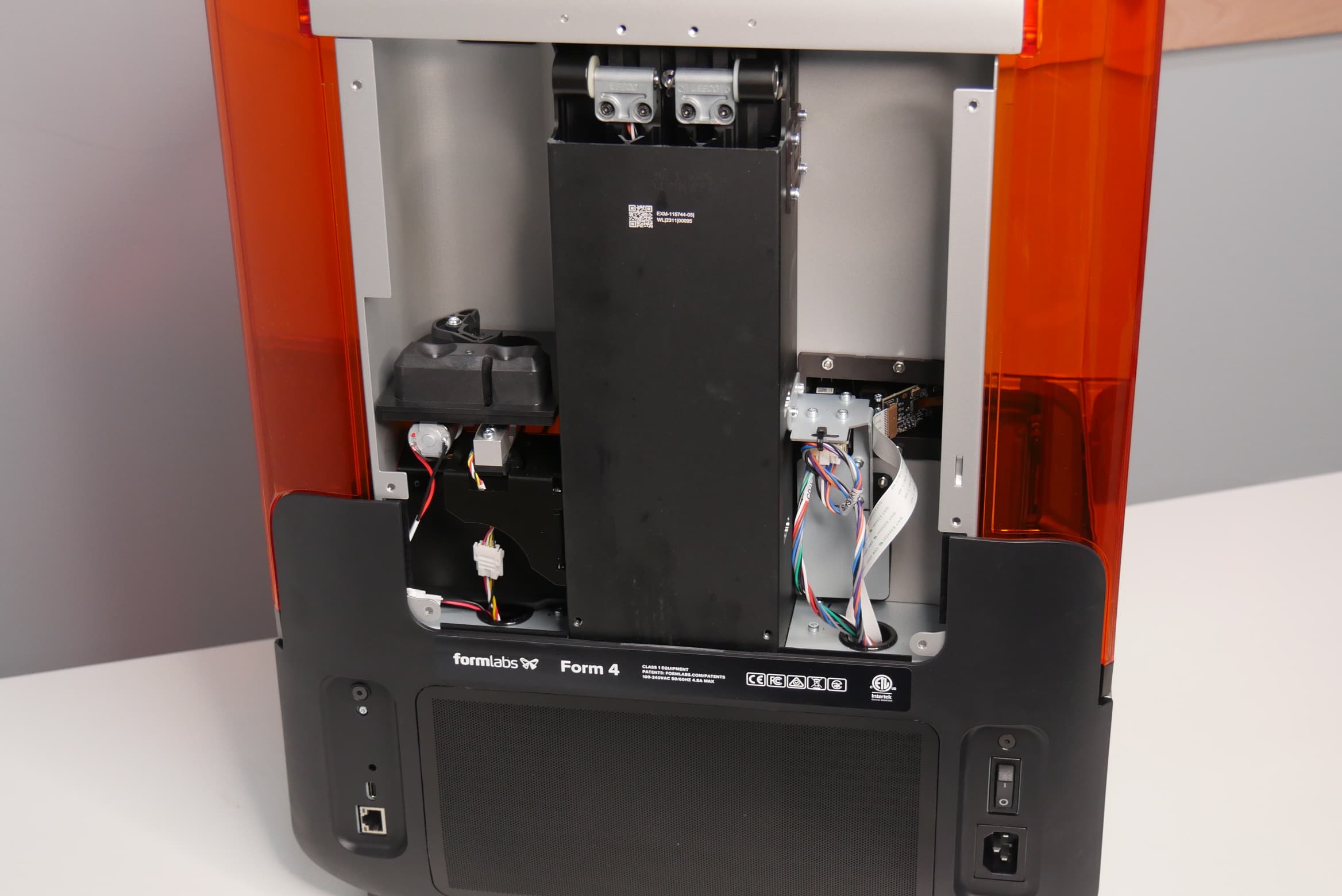

第 2 步：拆卸后面板

将后面板向下滑离打印机背面，取下后面板。将后面板放在一旁。

概览： 准备好打印机和工作区后，拆卸 RFID 板。

第 1 步：拧下树脂槽 RFID 支架螺丝

使用 2.5mm 六角扳手拧下将树脂槽 RFID 支架固定到 Z 轴塔的两颗螺丝。将螺丝放在一旁。

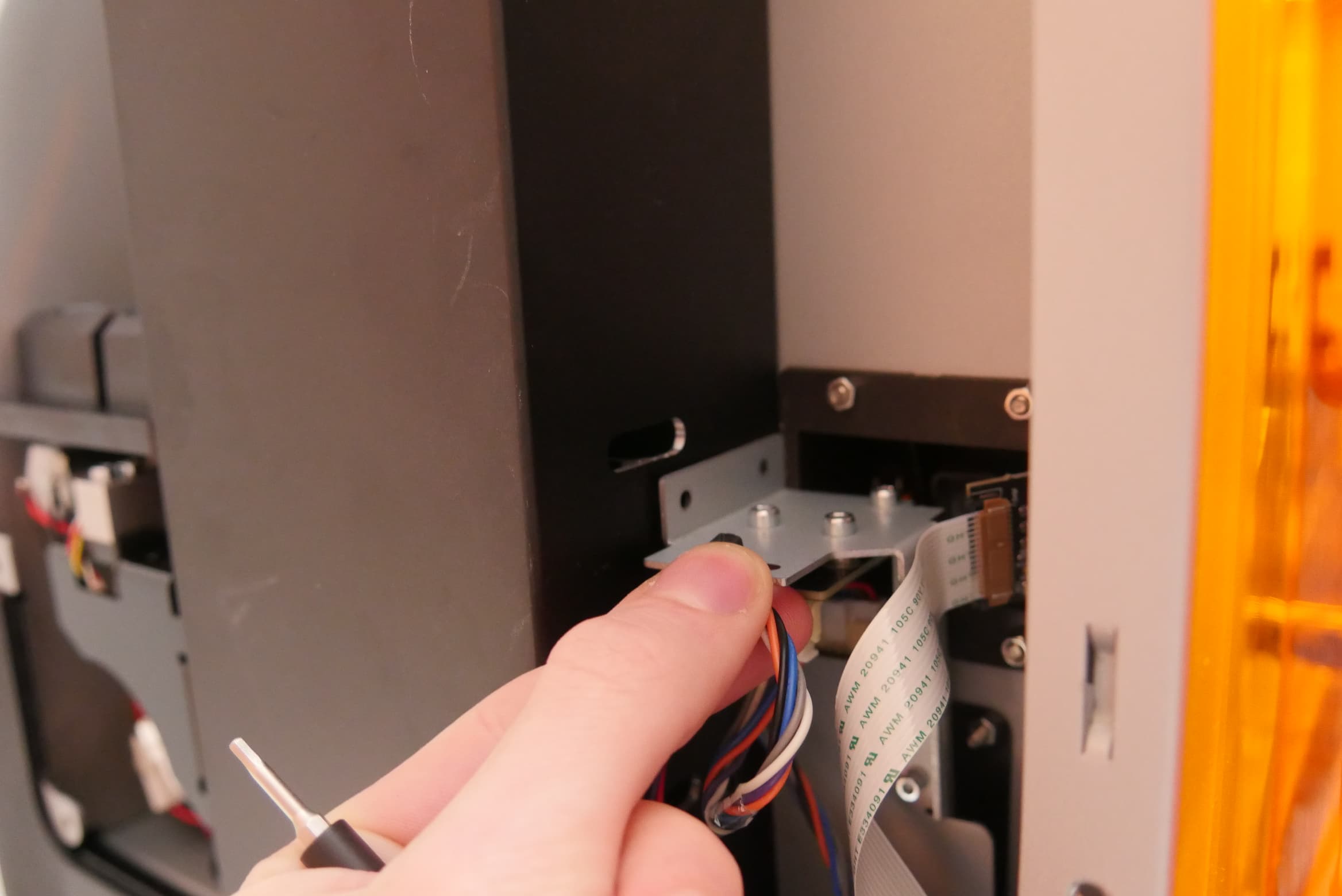

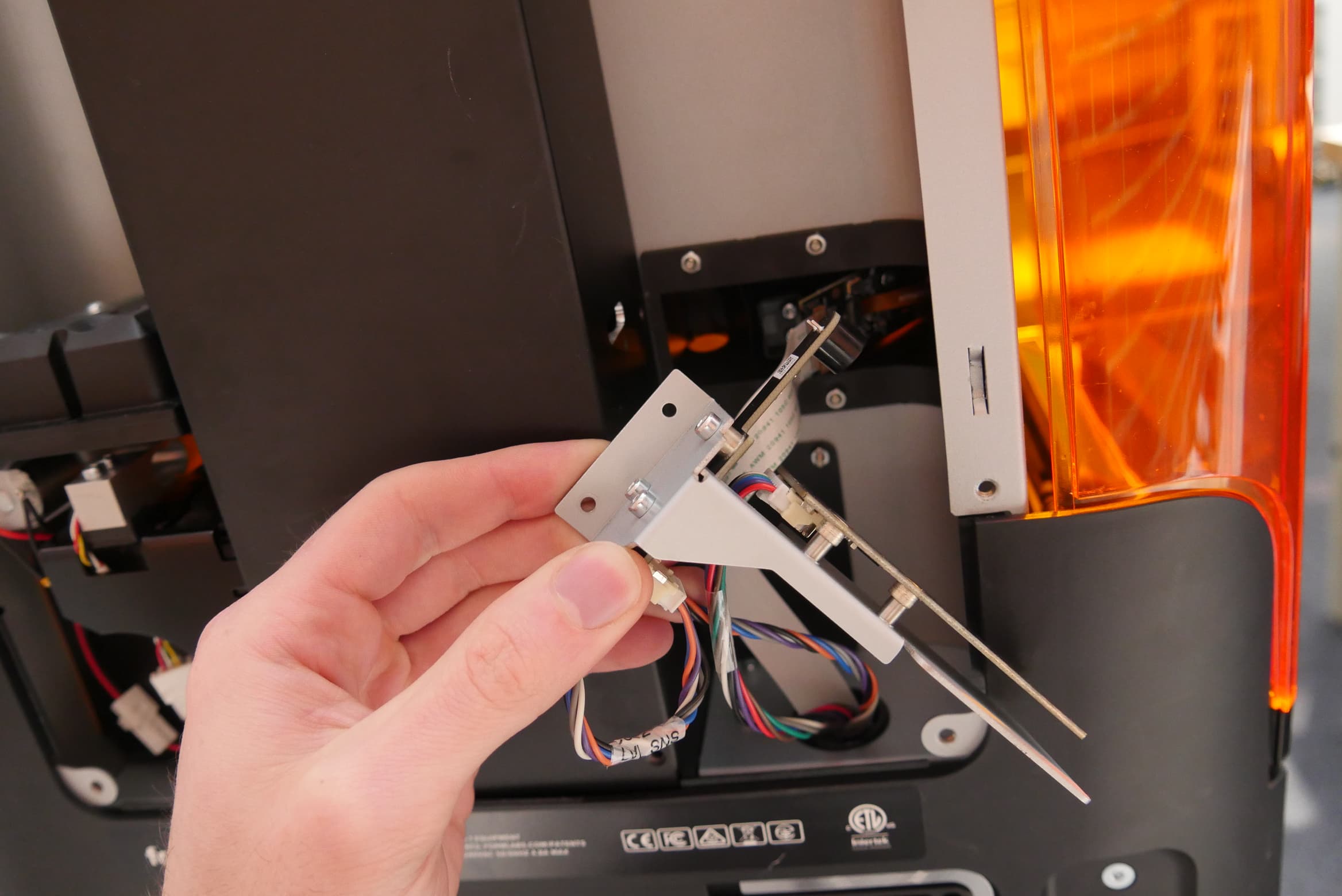

第 2 步：拆卸树脂槽 RFID 支架

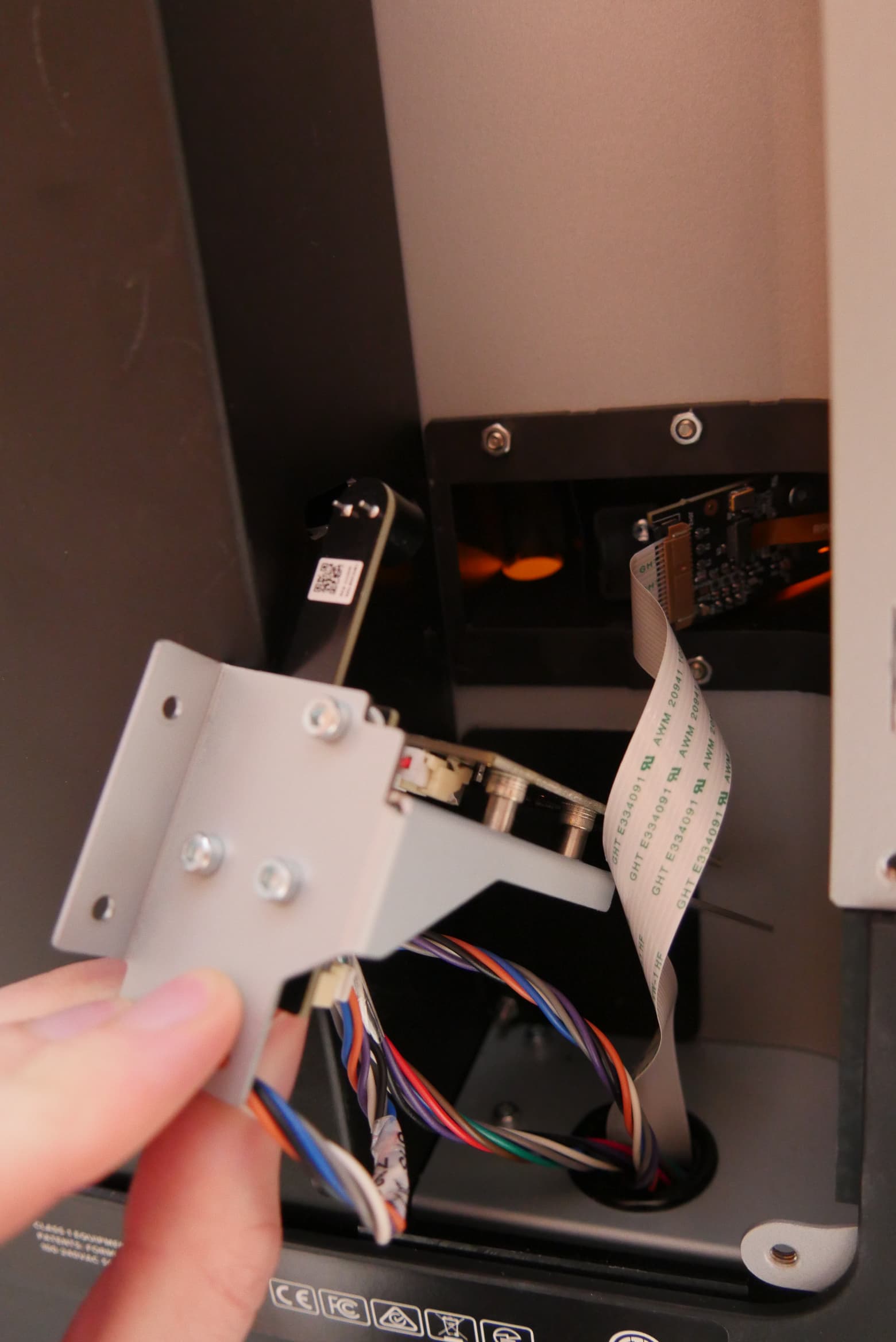

握住树脂槽 RFID 支架的顶部边缘。略微抬起支架，然后小心地将树脂槽 RFID 支架拉向您的方向。旋转支架，直到可以看到 RFID 板。请勿拉动

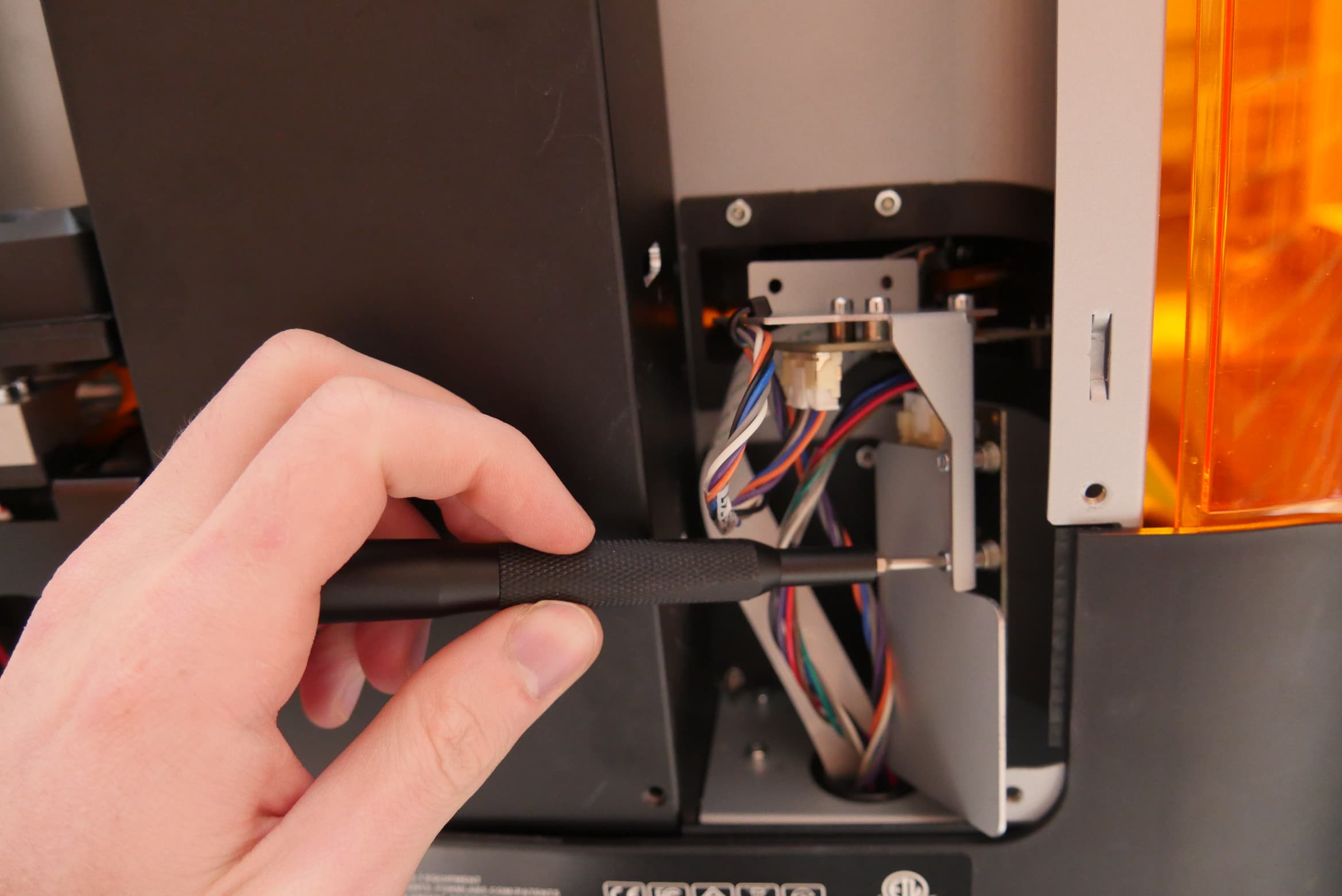

第 3 步：拧下树脂槽 RFID 板安装螺丝

使用 2mm 六角扳手拧下将树脂槽 RFID 板固定到金属支架的两颗螺丝。将螺丝放在一旁。

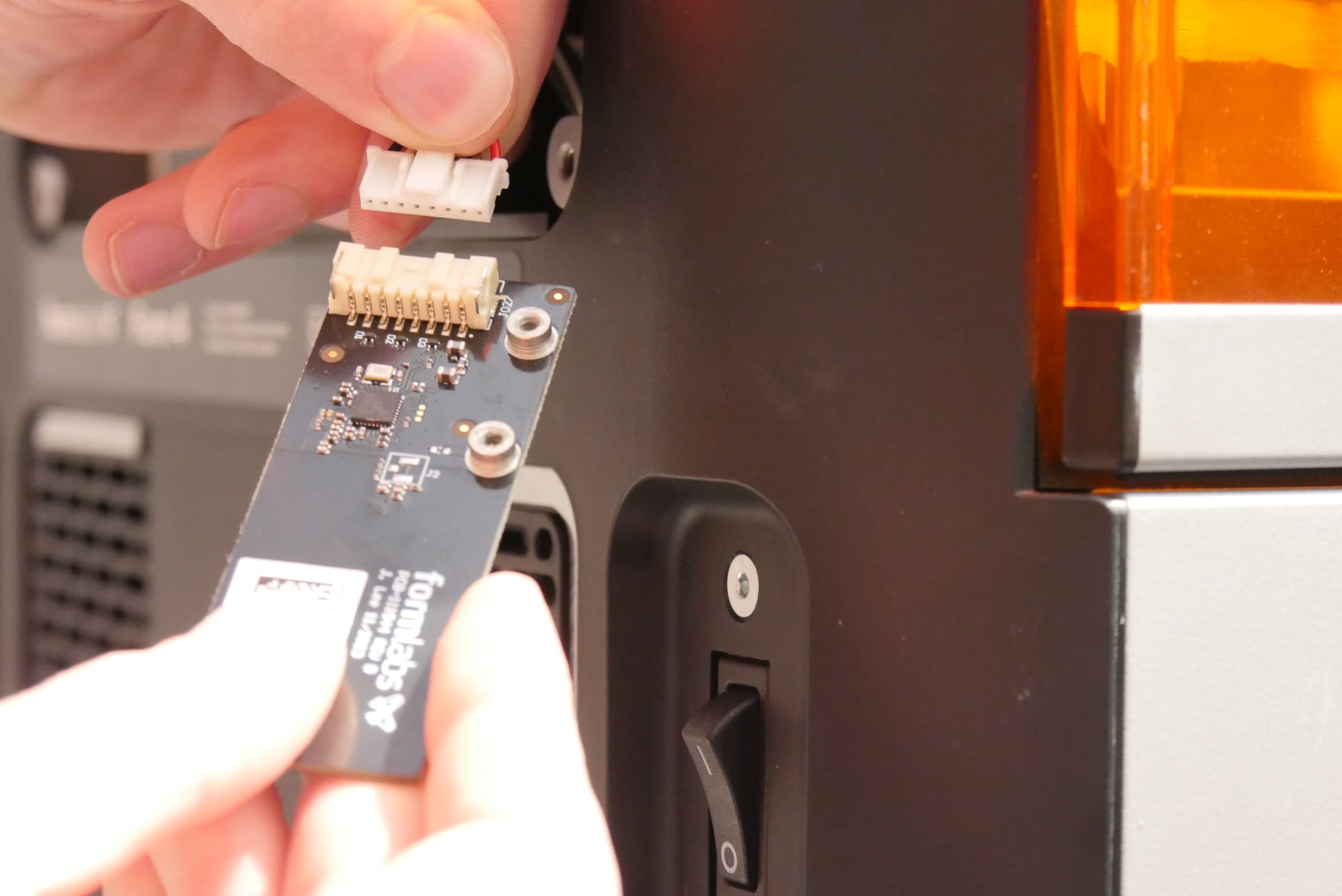

第 4 步：断开树脂槽 RFID 电缆

握住树脂槽 RFID 板，挤压塑料固定夹，从电路板上拔下树脂槽 RFID 电缆。请勿拉扯电线。

第 5 步：拆卸树脂槽 RFID 板

拔掉电缆后，树脂槽 RFID 板与打印机分离。将 RFID 板放在一旁，以备与电子垃圾一同处置。

概览：安装并固定树脂槽 RFID 板替换件。

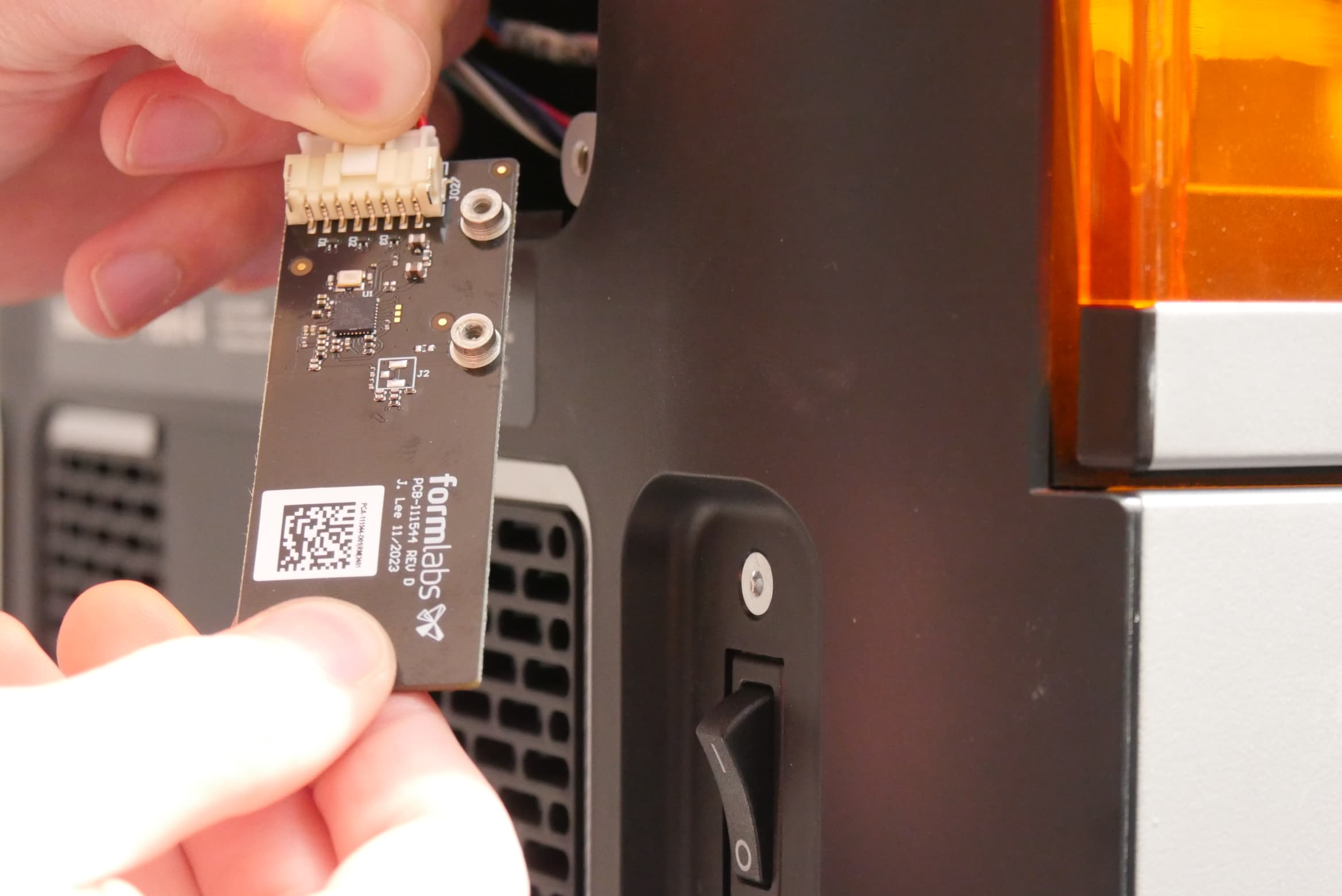

第 1 步：连接树脂槽 RFID 电缆

将树脂槽 RFID 电缆连接到电路板替换件上。连接器在固定到位后就会发出咔哒声并有明显的触感。

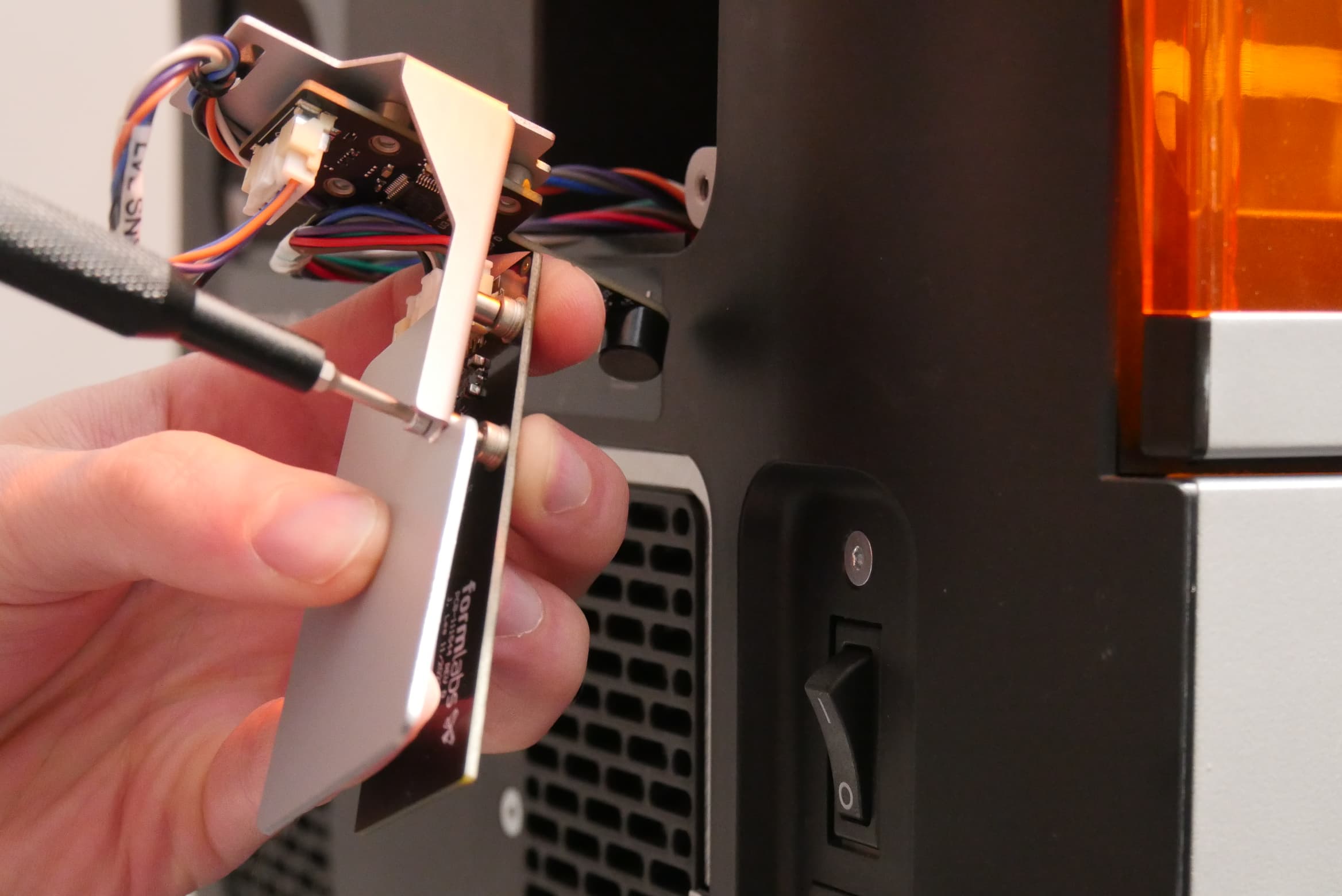

第 2 步：将树脂槽 RFID 板安装到支架上

将树脂槽 RFID 板替换件上的安装柱与树脂槽 RFID 支架上的螺孔对齐。在两个螺孔中各拧入一树脂槽 RFID 板安装螺丝。使用 2mm 六角扳手拧紧两颗螺丝，直至完全紧固。

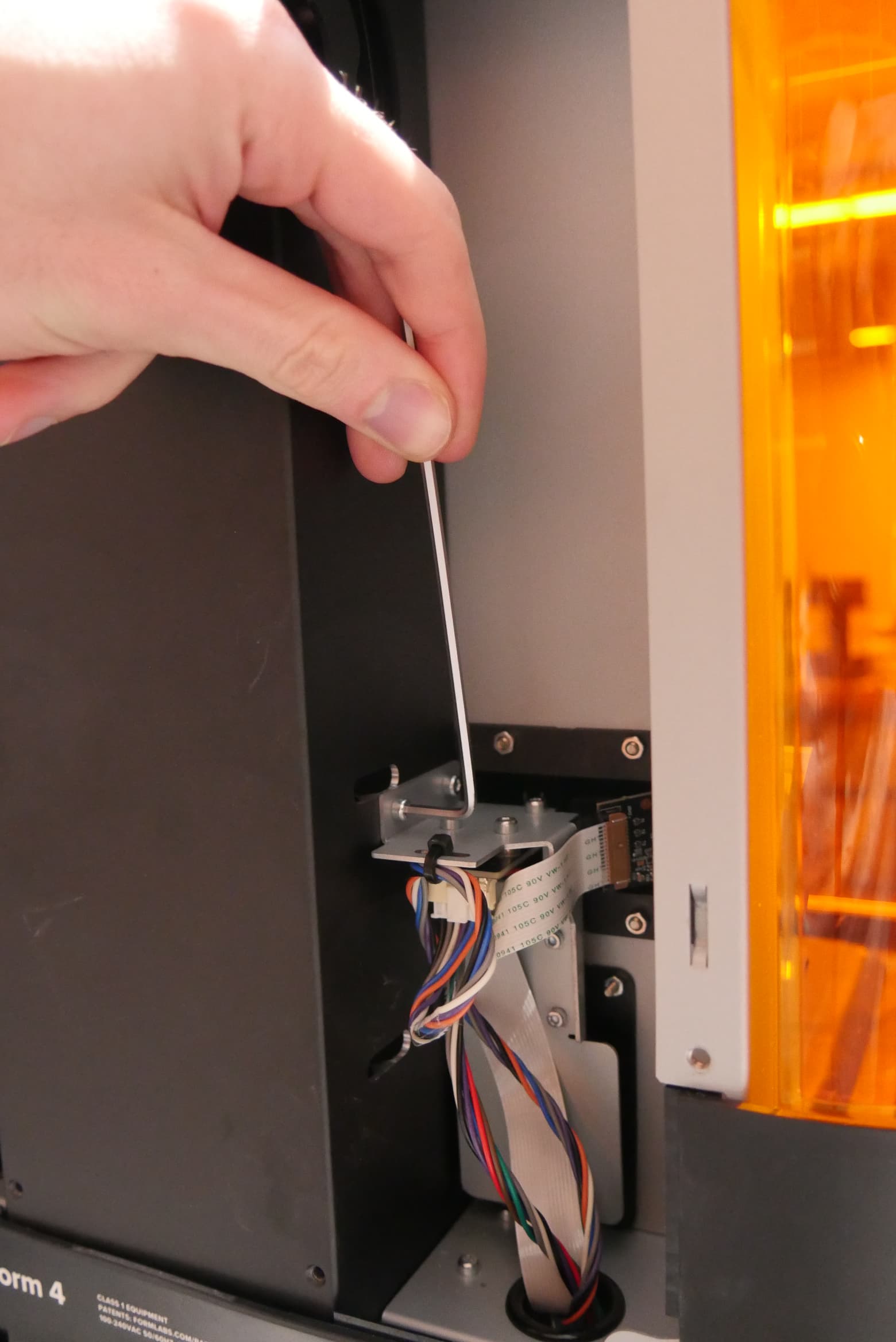

第 3 步：将树脂槽 RFID 支架固定在打印机上

将树脂槽 RFID 支架与 Z 轴塔上的两个螺孔对准。确保电路板整齐地放在 Z 轴塔旁边，电缆整齐地铺设。将树脂槽 RFID 支架固定螺丝拧入螺孔。使用 2mm 六角扳手拧紧两颗螺丝，直至完全紧固。

概览：更换树脂槽 RFID 板后，重新安装并固定后面板。

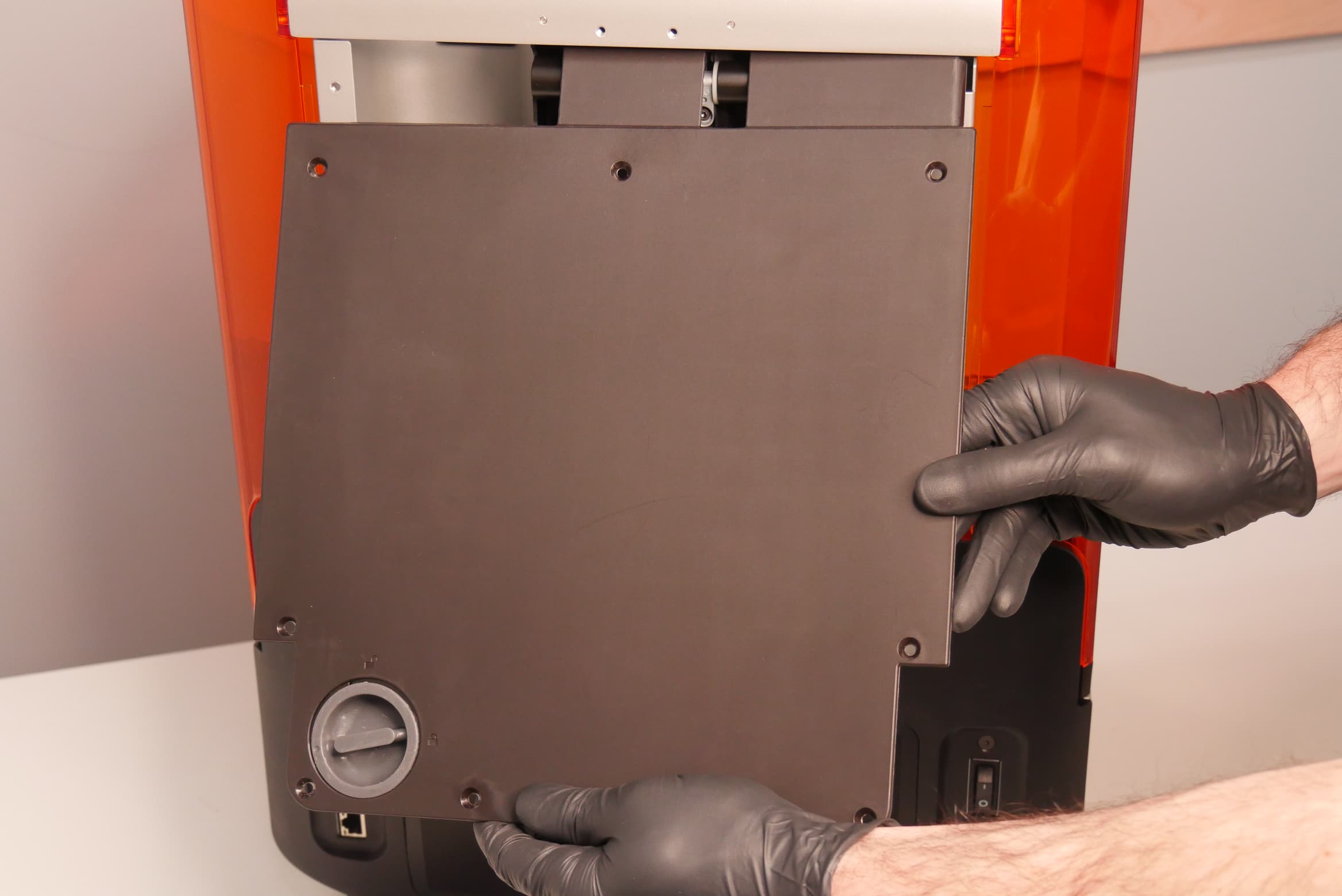

第 1 步：安装后面板

将后面板上缘滑入机罩支架下方。确保后面板上的八个螺孔与打印机上的相应螺孔对齐，且后面板与机罩两侧齐平。

第 2 步：固定后面板

在后面板的八个螺孔中各拧入一颗后面板螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

概览： 安装好新的树脂槽 RFID 板后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

将电源线连接到打印机和电源上。打印机将初始化。检查打印机初始化是否正常，是否显示任何错误信息。

第 2 步：测试树脂槽 RFID 板

插入树脂槽，检查打印机是否能正确识别。如有其他树脂槽，请重复上述步骤。请联系 Formlabs Support 或您的 授权经销商，以共享操作结果。
